MODULO "La rocca del RE" (anello ritorno sinistro)

[Flavio]

Questa sera il DOC mi dovrebbe portare la motosega per il sezionamento.

Scherzi a parte il modulo finale non l'ho rinforzato con le traversine interne proprio perché prima vorrei fare delle prove di carico sulla macchina della moglie e su quella del figlio.

Spero in buone notizie perché mi spiacerebbe molto dividerlo.
Nei prossimi giorni vi informerò sul l'esito delle prove.

Ciao a tutti

[Riccardo]

bene Flavio,
mi sembra un'ottimo lavoro,
certo che caricarlo in auto tutto intero è una bella impresa....

[Edgardo_Rosatti]

Bel lavoro Flavio, complimenti

[Flavio]

Innanzi tutto ho verificato che sul macchinino di mia moglie ci sta tutto e soprattutto senza dover sezionare il modilo da 900x1050.

Entro alcuni giorni mi arriveranno i binari acquistati e credo che entro la seconda metà del mese saranno posati sui moduli.
Però prima di fare questa operzazione ho bisogno di capire quali sezionamenti dovrò prevedere.
A tale proposito chiedo la vostra cortesia a fornirmi consigli in merito in particolare ai "guru" Doc ed Edgardo.

Grazie e
Ciao a tutti

[Docdelburg]

Posa i binari per bene che i sezionamenti si fanno dopo......

[Andrea]

Entro alcuni giorni mi arriveranno i binari acquistati e credo che entro la seconda metà del mese saranno posati sui moduli.

Ottimo Flavio, attendiamo di vederne gli sviluppi.

[Flavio]

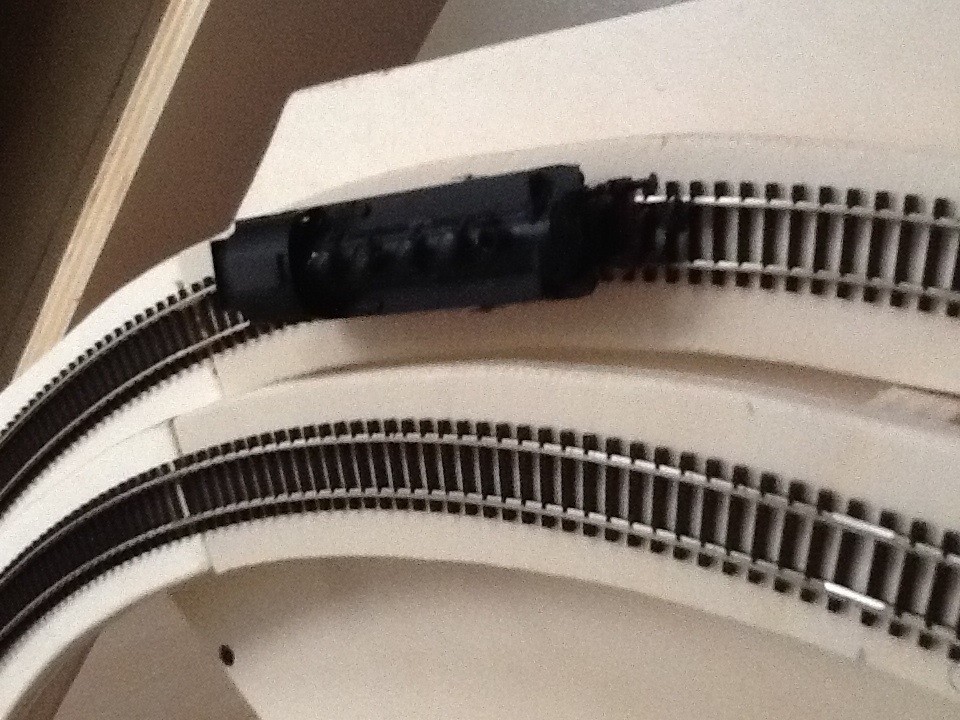

Questa sera ho ultimato il tracciato dei 2 anelli del cappio che hanno anche pendenze diverse. Tanto per essere tranquillo vorrei sentire se secondo voi lo spazio interno alla curva che si vede dalla foto, può bastare o è meglio limare il tracciato interno? Io ho provato ad immaginare carrozze da 220 mm di lunghezza e non dovrebbero toccare all'interno. Per cortesia, qualcuno avrebbe delle misure di riferimento. Grazie e
Ciao a tutti

Immagine:

246,35 KB

[Docdelburg]

Se non sbaglio la zona in curva non va scenografata perchè è sotto la galleria, giusto? In questo caso potrebbe andar bene così com'è. Se invece tu dovessi fare anche una minima scarpata o muraglione tra i due livelli probabilmente le due curve sarebbero troppo vicine.
Ovviamente tutte considerazioni "ad occhio"!

[Flavio]

Grazie Mauro per il tuo riscontro.
In effetti in questo primo quarto di circonferenza siamo sotto la galleria e penso di procedere così. Ho fatto anche delle prove simulando una carrozza da 220 mm con una tavoletta di legno e passa senza toccare.

Nel secondo quarto di circonferenza ho la stessa situazione in merito ai raggi ma con differenze di altezza già significative nell'ordine dei 40/50mm.
Qui il binario interno sarà per buona parte a vista e pensavo di fare un muro di sostegno per dividere i 2 tracciati. Pensi che ci possa stare o è meglio allargare di 10/15 mm.

[Docdelburg]

Non avendo riscontro diretto ti direi in linea di massima di aumentare la distanza tra i due binari di 20-30 mm almeno; meglio avere sempre un pò di margine. Anche ipotizzando di mettere un muro in verticale, non va bene che una carrozza lo sfiori in curva. Trattandosi di una curva percorsa solo in discesa tenderei a ridurre il raggio dell'anello interno se quello esterno non è ulteriormente allargabile.

[Riccardo]

Molto bene Flavio,
credo che le note di Mauro siano corrette, lasciare 20-30 mm di distanza in più tra le curve ti potrà dare una sicurezza maggiore anche per dare miglior prospettiva al muro verticale

[Flavio]

Oggi ho ultimato la posa del sughero lungo tutto il tracciato.
Chiedo aiuto a tutti voi su come fissare i binari nel tracciato in galleria dove eviterei di posare anche la massicciata. Potrebbe bastare la sola colla vinilica tra sughero e binari?

[Andrea]

Potrebbe bastare la sola colla vinilica tra sughero e binari?

Assolutamente SI.
Metti solo un po' di ballast all'inizio del tunnel, quindi solo nella zona dove si vede.

[Flavio]

Grazie Andrea, procedo con la sola colla vinilica.

A presto con alcune immagini ad incollaggio finito.

[Riccardo]

ciao a tuTTi,
Flavio ha iniziato lo studio per la posizione dei pali della linea aerea

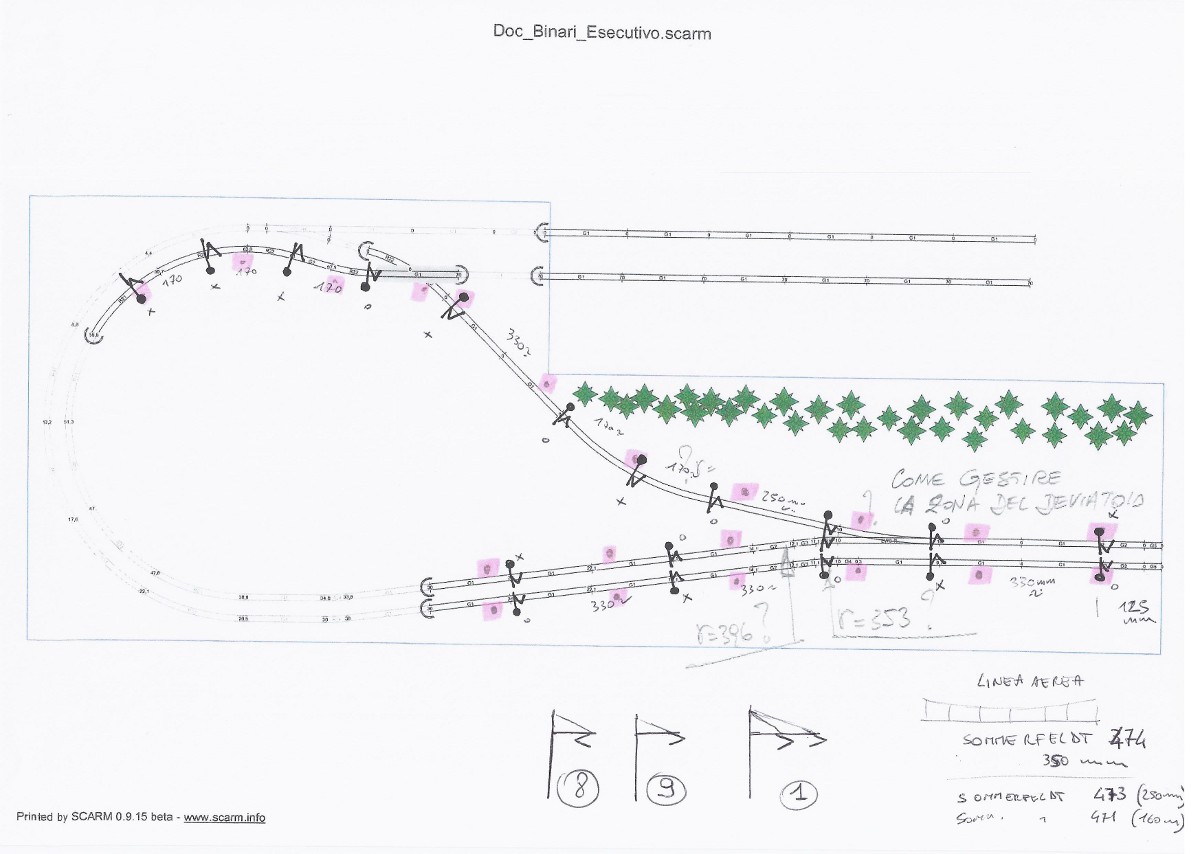

ecco uno schizzo di massima con alcune note.
Utilizzando degli spezzoni commerciali Sommerfeldt si possono coprire tutte le zone a vista pubblico.



Immagine:

122,85 KB

[Andrea]

Direi proprio che sarà un bel colpo d'occhio.
Flavio... tifiamo tuTTi per te!

[Flavio]

Situazione lavori cappio.

Oggi, con un bel po' di fatica ho unito i 2 moduli nella tratta in pendenza e a doppio binario. Il risultato mi sembra accettabile, mi preoccupa il taglio dei binari che sarà in diagonale rispetto alle traversine. Io avrei delle idee ma se qualcuno avesse già fatto delle esperienze simili e mi girasse qualche dritta mi farebbe molto piacere.
Sono leggermente in ritardo rispetto alla mia tabella di marcia soprattutto a causa di una settimana di vacanza non programmata in precedenza, comunque entrò il prossimo fine settimana i binari saranno completamente posati e i nostri treni potranno girare sul cappio e/o uscire dai moduli. Allego un'immagine scattata oggi sullo stato attuale dei lavori.

Le gambe in alluminio e le congiunzioni per il loro aggancio ai moduli le ho ritirate nei giorni scorsi e a breve saranno fissate.

In merito all'impianto elettrico ho una domanda da porre a Andrea, Mauro ed Edgardo: cosa devo fare in seguito per l'impianto elettrico?

Intanto, grazie all'intervento molto gradito di Riccardo, abbiamo risolto il posizionamento dei pali per la catenaria.


Ciao a tutti

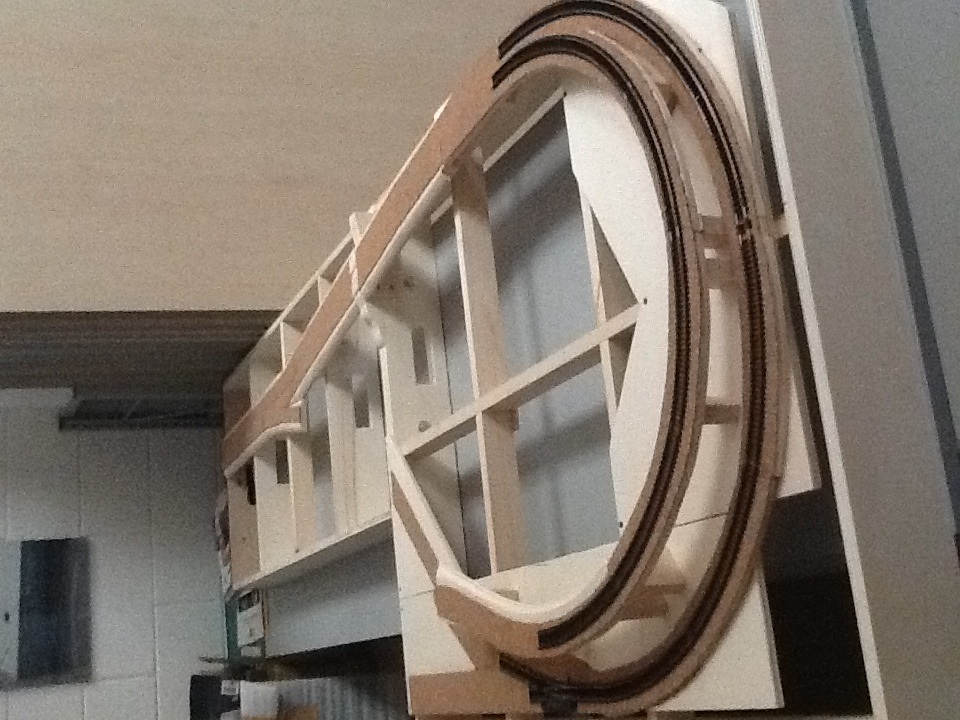

Immagine:

248,66 KB

[Flavio]

......un'altra immagine dell'OTTOVOLANTE.
È tutto un su e giù .


Immagine:

236,76 KB

[Andrea]

In merito all'impianto elettrico ho una domanda da porre a Andrea, Mauro ed Edgardo: cosa devo fare in seguito per l'impianto elettrico?

Eccomi Flavio, complimenti per l'ottovolante!
Edgardo mi ha dato la scheda per il tuo modulo (in verità parecchio tempo fa), dobbiamo solo trovarci per la consegna.
Fammi sapere come sei messo questa settimana, magari si riesce ad organizzare.
Naturalmente per gli aspetti tecnici io... mi defilo... [:I]

[Marshall61]

Ottimo lavoro Flavio, complimenti!!!!

Ciao, Carlo

[Flavio]

Grazie Carlo e grazie Andrea per i vostri apprezzamenti su quanto realizzato.

....... intanto oggi mi sono sentito con Andrea per ottenere entro questo fine settimana la scheda di questo modulo.

Ciao a tutti

[Andrea]

intanto oggi mi sono sentito con Andrea per ottenere entro questo fine settimana la scheda di questo modulo.

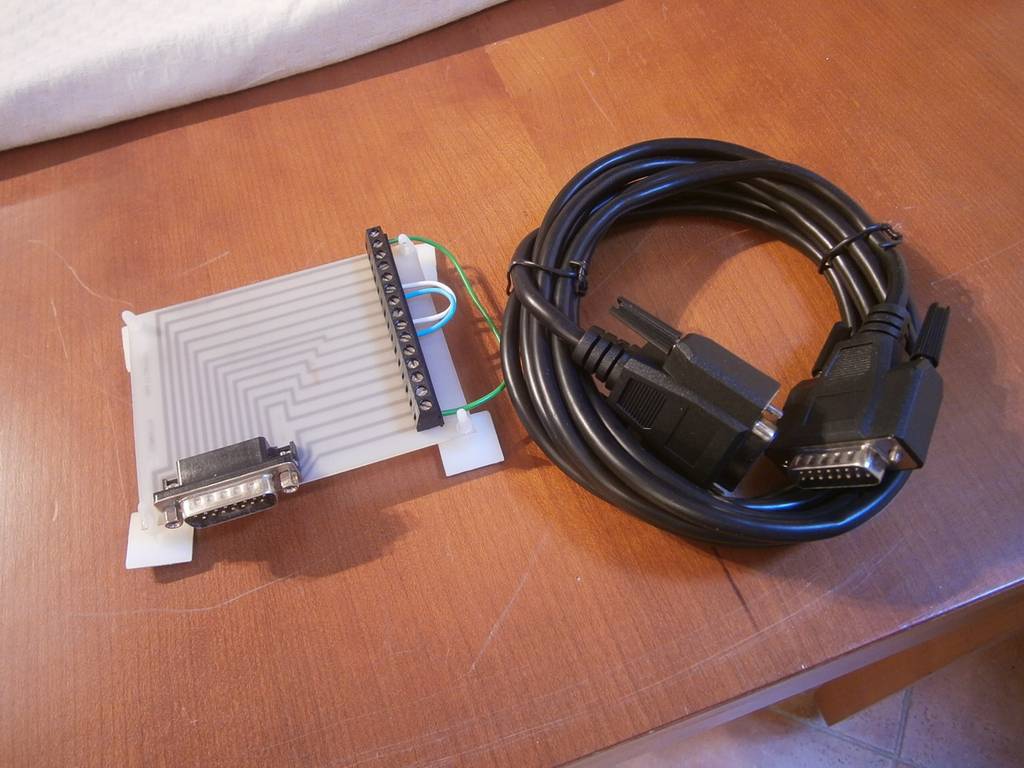

Flavio... ecco il malloppo!!

Immagine:

88,15 KB

[Docdelburg]

Ottimo lavoro Flavio, non si direbbe che sei al primo modulare!

Domanda per Edgardo: la scheda è simile a quella del mio cappio, immagino? Se è così non ci sono problemi e si dovrà semmai perfezionare lo schema elettrico in funzione delle manovre che si andranno a fare e di cui avevo ipotizzato qualcosa nelle risposte precedenti.

Quindi caro Flavio, in subordine al via libera di Edgardo, sarei molto lieto di venire a fare un giro dalle tue parti per darti una mano per l'impianto elettrico.

[Edgardo_Rosatti]

Innanzitutto complimenti per il lavoro Flavio
Per la scheda ti ha già detto tutto Andrea e vedrai che all'interno ci saranno gli schemi per il collegamenti verso i binari.
Per eventuali delucidazioni in merito io sono qui.

Per Mauro; la scheda di Flavio è come quella in tuo possesso. L'unica differenza sta nel connettore a 15 poli che nel suo caso è maschio, mentre nella tua è femmina, inoltre il disegno dello stampato è esattamente speculare rispetto al tuo.
A proposito, sulla tua scheda devi verificare i cavallotti sulla morsettiera, perchè con le modifiche del blocco fatte dopo Bereguardo è probabile che il ritorno del segnale di libero non corrisponda più. Nessun problema, si tratta solo di spostare uno o due fili.
Per sicurezza ti posto gli schemi aggiornati (elettrico e pratico).

La scheda di Flavio invece è già stata aggiornata e collaudata

Schema elettrico del cappio di Mauro:

21,86 KB

Modulo_cappio_destro_Mauro.pdf (21,26 KB)

In verde (nel pdf) sono evidenziati i cavallotti ed in rosso tratteggiato la tua scheda:
- 11 con 12 per il ritorno del segnale di via libera del blocco elettrico;
- 2 con 5 e 3 con 6 per il ritorno della trazione sulle rotaie.

La scheda di Flavio è quella sulla destra e ha gli stessi cavallotti della tua.

Per completezza posto anche lo schema della scheda del cappio sinistro (Flavio):

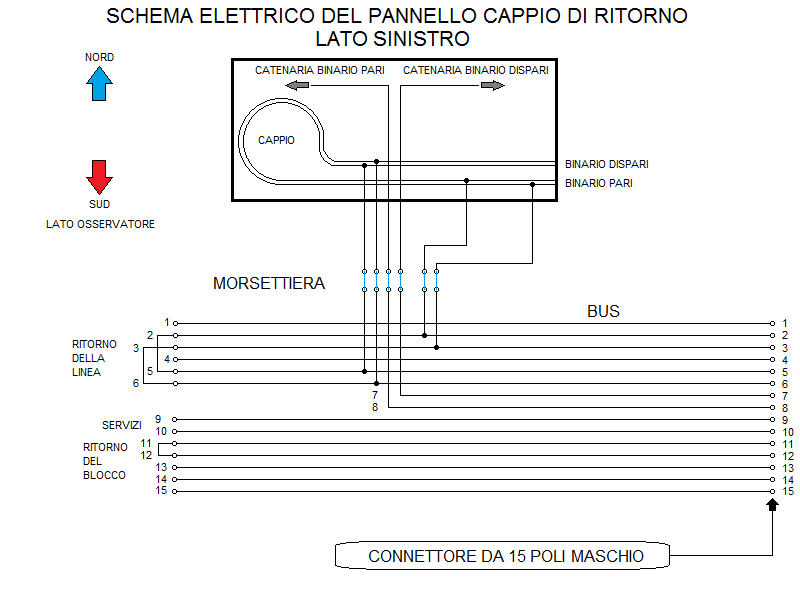

Schema elettrico del cappio di Flavio:

21,91 KB

Come è possibile notare sulla morsettiera a sinistra i cavallotti sono identici per entrambi gli schemi.

Infine, per usare eventualmente l'alimentazione ausiliaria a 12 Volt in CC (scambi, lampioni, ecc) è possibile collegarsi ai morsetti 9 e 10: 9 positivo e 10 negativo.

PS: i riferimenti della morsettiera si intendono per quelli numerati sulla scheda e non sulla dicitura "morsettiera" degli schemi elettrici.

Spero di non aver creato troppa confusione..

Cia neh!
Edgardo

[Flavio]

Andrea, a presto per il malloppo.

Mauro, grazie per la tua proposta. Il tuo intervento mi risulta indispensabile.
Non ho idea di quanto tempo necessiti per l'installazione di questo modulo pero' prima devo ultimare l'incollaggio dei binari che penso di farlo nel corso del prossimo fine settimana. Poi lunedì ci dovremmo incontrare per la riunione del CMP ed in quella occasione ci si potrà accordare per come organizzarci.

Edgardo, grazie sia per i tuoi complimenti che per la tua disponibilità. Mi sento fortunato perche come hai visto da questi ultimi interventi avrò la guida di un super maestro.

Ciao a tutti
