MODULO Bivio Vezerri

[icovr66]

Buona ripresa del lavoro Diego, avanti tuTTa!!!

[58dedo]

due anni fa gli ultimi sogni nel cassetto e rimasti tali, "car system" e "magnorail", sono inadatti per un modulo da esposizione, per la delicatezza dei sistemi, per la realizzazione artigianale dei mezzi, per la continua manutenzione e fragilità dei sistemi e,non ultimo, l'eccessivo costo.

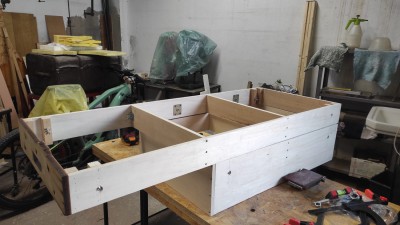

Il primo passo riaprire la falegnameria e realizzare la struttura del modulo, sempre con il sistema della cerniera a libro, i due "modulini" (140x55 e 90x55) si possono sovrapporre per facilitare il trasporto e lo stoccaggio.

bivio Vezerri.jpg

bivio Vezerri chiuso.jpg

Anche il piano binari ha subito una leggera rettifica di assestamento, la sostanza è sempre quella, tre binari per una stazione nascosta, occultata per metà dalla orografia; sistema gestionale identico all'anello di sinistra, arduino con programmazione dedicata, comando di due deviatoi con servocomandi e possibilità di gestire in automatico o manuale.
La novità è la creazione di un fasullo binario di servizio, nel piazzale del posto di blocco, per la sosta della draisina e motocarrelli progettati e realizzati da Edgardo.
Sarà un magazzino a cielo aperto con pali, isolatori, ragni, per il ripristino della linea elettrica, ghiaia per il ballast; qualche mezzo potrebbe comparire.

140 ULTIMO v4.jpg

Per quanto riguarda la scenografia, ho pensato alla realizzazione di uno scatolato (dalle gallerie a scendere), fissato al telaio con calamite o perni in legno, che permetterebbe facilmente alla manutenzione dei binari nascosti.

140 ULTIMO v4 1.jpg


Con la scenografia asportabile eviterei di creare la botola sotto gonna.
Che ne pensate? Commenti e suggerimenti sono super accettati, più teste e più occhi lavorano meglio.
Ringraziando anticipatamente per la vostra collaborazione, vi auguro una buona serata

[Edgardo_Rosatti]

Bello Diego; un primo spensierato suggerimento, visto le dimensioni, va al mantenimento del peso per agevolarne il trasporto.
Per farlo poresti realizzare i piani di base in polistirolo denso (quello azzurrino per intenderci) , almeno da 15 mm.

[IpGio]

Gradito aggiornamento Diego.


IpGio

[Egidio]

Bene Diego..... Saluti. Egidio.

[58dedo]

Bello Diego; un primo spensierato suggerimento, visto le dimensioni, va al mantenimento del peso per agevolarne il trasporto.
Per farlo potresti realizzare i piani di base in polistirolo denso (quello azzurrino per intenderci) , almeno da 15 mm.

Ed, i piani sono in compensato da 4mm., lo scatolato sarà asportabile e trasportato a parte, se dovessi lasciare lo scatolato fisso sul modulo avrei anche il coperchio protettivo come peso, sicuramente i tre lati dello scatolato in legno (escluso il lato gallerie) avrà un'altezza massima di 12/13 cm. più gli edifici, internamente strati di polistirolo da 4-5 cm. e poi il coperchio protettivo per il trasporto; l'alternativa allo scatolato in legno, tutto un blocco di polistirolo rivestito di strati garza gessata, a consolidamento della fragilità del polistirolo. Tra le due soluzioni sicuramente la prima, più dispendiosa, elaborata, ma più sicura.
Prepara il corso di saldatura personalizzato.
