Fotocellule in H0

[dany023]

un carissimo saluto a tutti. in questi ultimi giorni mi sono messo a cercare qualcosa di semplice, ma non sono sicuro che quanto trovato possa essermi utile. vorrei costruire, o acquistare, delle micro fotocellule che al passaggio di un convoglio possano eccitare la bobina di un relais in modo da aprire o chiudere un circuito. se la mia idea non è sbagliata, servirebbero dei fototransistor, ma non saprei quali scegliere. quindi appellandomi ai guru dell'elettronica presenti in questo sito, chiedo lumi. vi ringrazio anticipatamente, daniele. .

[Sange]

Non sono così navigato in elettronica ma forse ti posso dare un aiutino segnalandoti questi link

http://shop2.csnetwork.it/ita/accessori ... odotto.htm

http://www.busch-model.com/download/anl5740.pdf

[Docdelburg]

Leggi queste discussioni in cui hanno affrontato il problema con soluzioni più economiche. Guarda in particolare gli schemi di Trissa.

topic.asp?rand=1668033&TOPIC_ID=10533

topic.asp?TOPIC_ID=7132

E qui c'è un progetto già fatto anche se più complesso

http://www.fermodellisti.bo.it/Rivelat_presenza.htm

[marioscd]

se mastichi un po' di inglese e di elettronica, ecco un progettino interessante:

http://home.cogeco.ca/~rpaisley4/IrProximity.html

ciao!

[dany023]

ciao e grazie a tutti per le vostre risposte. quindi se ho ben capito il tsop4830 potrebbe essere utile allo scopo. e se ho capito ancora di più si tratta di un sensore a riflessione. se qualcuno di voi lo ha gia utilizzato, potrebbe spiegarmi come va collegato? purtroppo cari miei l'inglese lo mastico, sono comunque un perito elettronico, ho una buona manualità, però non vedo un cazzz..... in ogni caso se rompo troppo con le mie domande ditelo liberamente. saluti, daniele.

[Sange]

Tranquillo Daniele, vedrai che i maestri dell' elettronica ti aiuteranno ..

http://circuits.datasheetdir.com/219/TS ... rcuits.jpg

[dany023]

grazie Pierluigi e speriamo in bene .

[dany023]

ricontrollando tutto il materiale che ho cercato in questo periodo, mi sono ricordato di un fototransistor che forse potrebbe andare bene. linkhttp://www.ebay.it/itm/1-Coppia-sensori-fototr ... 25918a91fb però leggendo le caratteristiche non mi è chiaro il valore di vce = 70 v. secondo voi posso utilizzare un articolo come questo? grazie, daniele. ,

[marioscd]

in linea di massima direi di si. Specialmente se li usi in coppia...

ciao

[dany023]

tante grazie mario, tu li hai mai utilizzati? o quantomeno puoi dirmi come va eseguito il collegamento? trattandosi di fototransistor, dovrei poter collegare un relè sull'uscita? tante grazie, daniele.

[lerbertino]

ok

[dany023]

ciao corrado, okay a che cosa?

[MarcoMN]

Se non ti è troppo di impaccio la dimensione del circuito...il progettino di Trissa , funziona egregiamente.

Nel mio plastico ne ho realizzati una serie di 7 e li uso per pilotare i rami morti della mia stazione nascosta:

Sono quelli in basso messi perpendicolari alla base della foto.

Qui vedi i trasmettitori/ricettori IR:

[sal727]

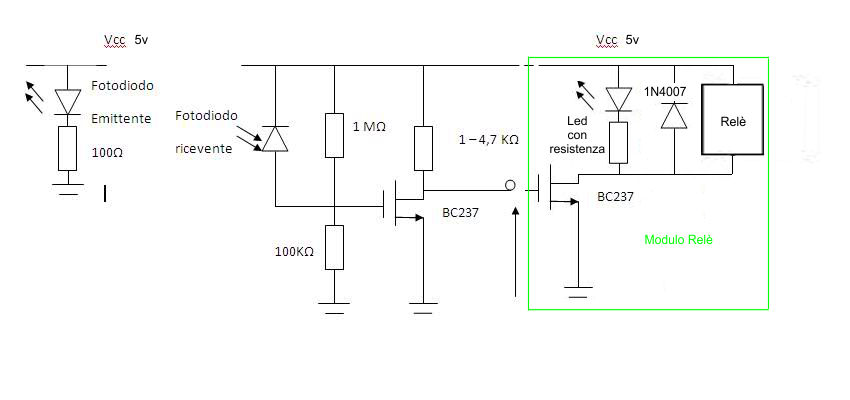

Se può interessare ho trovato in rete una schema relativo ai componeti citati da Daniele, fototransistor IR TEFT4300 e IR TSUS4300 infrarosso,
il pù scuro è il fototransistor ricevitore, sono ambedue di 3mm e idonei ad essere applicati come rilevatori di presenza, forse unico neo che il circuito funziona a 5v e bisogna mettere un riduttore di tensione per alimentarli. Li ho testati personalmente e funzionano si possono mettere in una basetta millefori.


Immagine:

30,19 KB

[Sange]

Se fossi in te, al fine di ridurre la tensione, opterei per un banalissimo 7805




Immagine:

8,71 KB

[sal727]

Certamente una buona soluzione, tutto dipende da quanti moduli si inseriscono, se numerosi bisogna mettere un alimentatore separato oppure un riduttore di tensione che sia almeno di 2A, il 7805 al massimo arriva ad 1A con aletta di raffreddamento. Lo schema può essere utilizzato come semplice sensore all'uscita del primo transistor e riesce ad attivare un led con assorbimento basso, per poter attivare il rele che ha un assorbimento maggiore bisogna inserire il secondo transistor.

[ho_master]

Io uso questi http://www.ebay.it/itm/Obstacle-Avoidan ... 1e9dab9f60

in accoppiata con un rele' tipo questo http://www.ebay.it/itm/MODULO-SCHEDA-RE ... 2c98bb5322

Nessuna saldatura

Antonello

[sal727]

Io uso questi http://www.ebay.it/itm/Obstacle-Avoidan ... 1e9dab9f60

in accoppiata con un rele' tipo questo http://www.ebay.it/itm/MODULO-SCHEDA-RE ... 2c98bb5322

Nessuna saldatura

Antonello

Interessante, li usi solo in accoppiata oppure insieme ad arduino.

[ho_master]

Sul plastico in DCC dell' ACAF le uso in accoppiata con Arduino per informare Rocrail della posizione dei convogli. I rele' sono comandati da Arduino trasformato in decoder

viewtopic.php?f=118&t=12113 .

Sul vai e vieni dell'analogico invece le utilizzo come 'pedali'

Antonello


PS ho notato la necessita' in molti casi di utilizzare una etichettina bianca sotto la loco per avere un segnale netto in uscita

EDIT: corretto (con un "piccolo" ritardo, sorry) link non funzionante. liftman

[dany023]

un caro saluto a tutti. mentre pensavo che questa discussione fosse finita, ho acquistato questi affarini:http://www.ebay.com/itm/10PCS-SENSITIVE ... 5d4866fd38. sono sensori di hall che funzionano come interruttori e sono così piccoli da poterli inserire fra le traversine dei binari. bisogna in ogni caso dotare le loco di magneti, in quanto il loro funzionamento è determinato appunto da un campo magnetico. a me sono sembrati più semplici delle fotocellule, ma non li ho ancora provati. qualcuno di voi ha gia avuto modo di testare questo tipo di soluzione? saluti magnetici, daniele.

[Sange]

Non li ho mai provati,ma non ti nascondo che la cosa è molto interessante

Ti allego documentazione in merito

5464610e0cf2837efdb355fa.pdf (289,61 KB)

[dany023]

ciao Pierluigi, sono sembrati molto interessanti anche a me. e comunque il loro montaggio risulta essere molto semplice, ed al contrario delle fotocellule, non richiedono circuitazioni ulteriori. se li provi prima di me, fammi sapere. saluti, daniele.

[sal727]

Ho visto in rete un interessante articolo sul funzionamento dei sensori di hall sul ferromodellismo
http://www.b2mtreni.it/sensori.php?page=intro

[dany023]

ciao salvatore, quell'articolo lo avevo gia letto anche io. però, prima di essere certi che questi sensori siano veramente efficaci, bisogna testarli un po'. saluti, daniele.
