Rocrail su Raspberry Pi 3

[ho_master]

Spinto dalla curiosita' e per vedere "fin dove si puo' arrivare" ho installato Rocrail sul mio Raspberry Pi 3 (ultima versione con WiFi e Bluetooth) .

Ho trovato le istruzioni qui http://rocweb.net/doku.php?id=raspi:raspi-dev-en e, tenendo presente che non sono un esperto di Linux, ma solo un orecchiante, ho visto che la pagina serve a dare un'idea di cosa fare ma non e' una guida passo passo da seguire ad occhi chiusi.

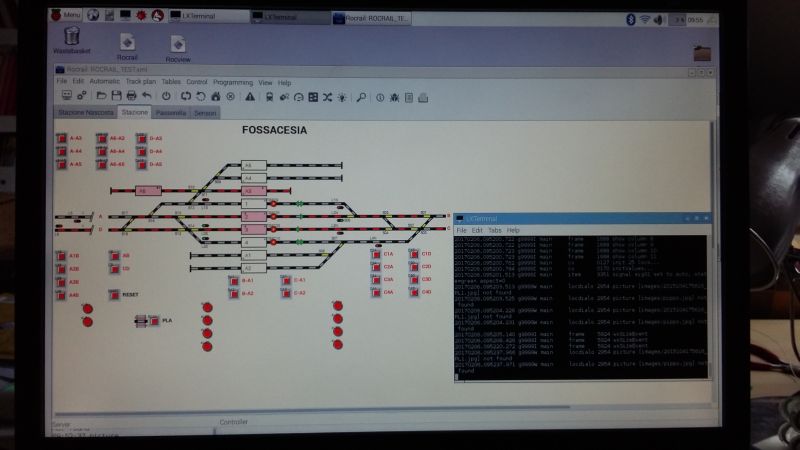

Ecco come si presenta Rocrail alla fine del lavoro:

Immagine:

62,67 KB

Ed ecco che cosa ho dovuto fare:

L'istruzione

Codice: Seleziona tutto

wget h t t p s://launchpad.net/rocrail/sunrise/2.0/+download/rocrail-xxxxx-linuxarmhf-wx3.0-armhf.deb

diventa ( a oggi, fino all'uscita di un nuovo aggiornamento )

Codice: Seleziona tutto

wget h t t p s://launchpad.net/rocrail/sunrise/2.0/+download/rocrail-11906-linuxarmhf-wx3.0-armhf.deb

Quale sia l'ultima versione di Rocrail per Raspbian lo vedete qui

https://launchpad.net/rocrail/+download

Analogamente l'istruzione

sudo dpkg -i rocrail-xxxxx-wheezy-armhf.deb

diventa

sudo dpkg -i rocrail-11906-wheezy-armhf.deb

Ora vi chiederete dove sono i file da lanciare, rocrail e rocview: cerca e ricerca sono in

/opt/rocrail

Capisco che per chi non abbia mai giocato con rocrail questo post sia molto ostico, comunque e' interessante che l'applicazione giri su una schedina da 40/50 Euro in maniera piu' performante che su un Desktop con Win 7.

Non vi tedio con il racconto delle ore perse ad installare il Li--USB della Lenz, ma almeno qui ci sono riuscito e su Win 7 no [xx(]

A disposizione di chi abbia curiosita' di provarci.

Antonello
[marquee][/marquee]

[ho_master]

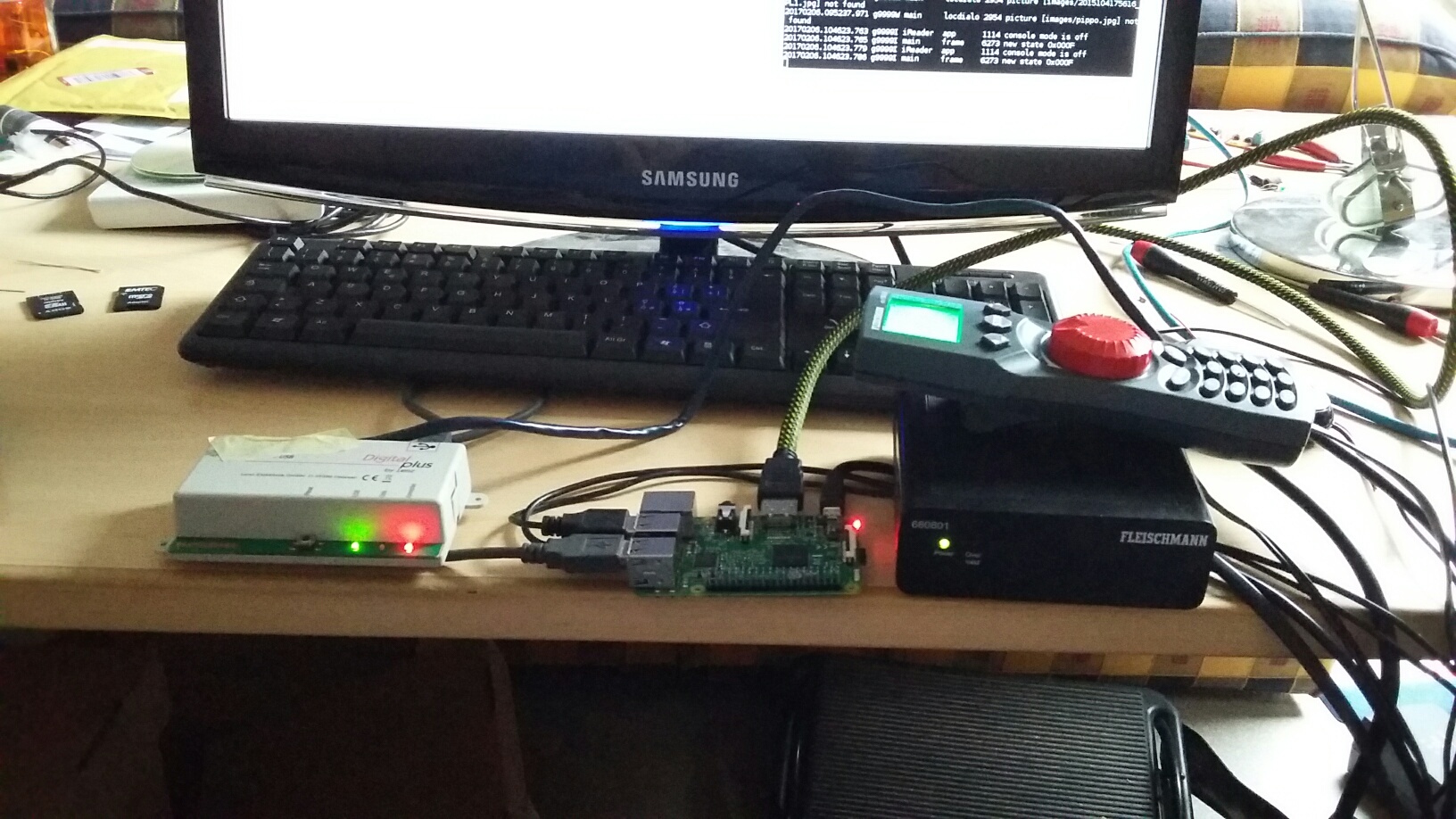

Immagine:

473,04 KB

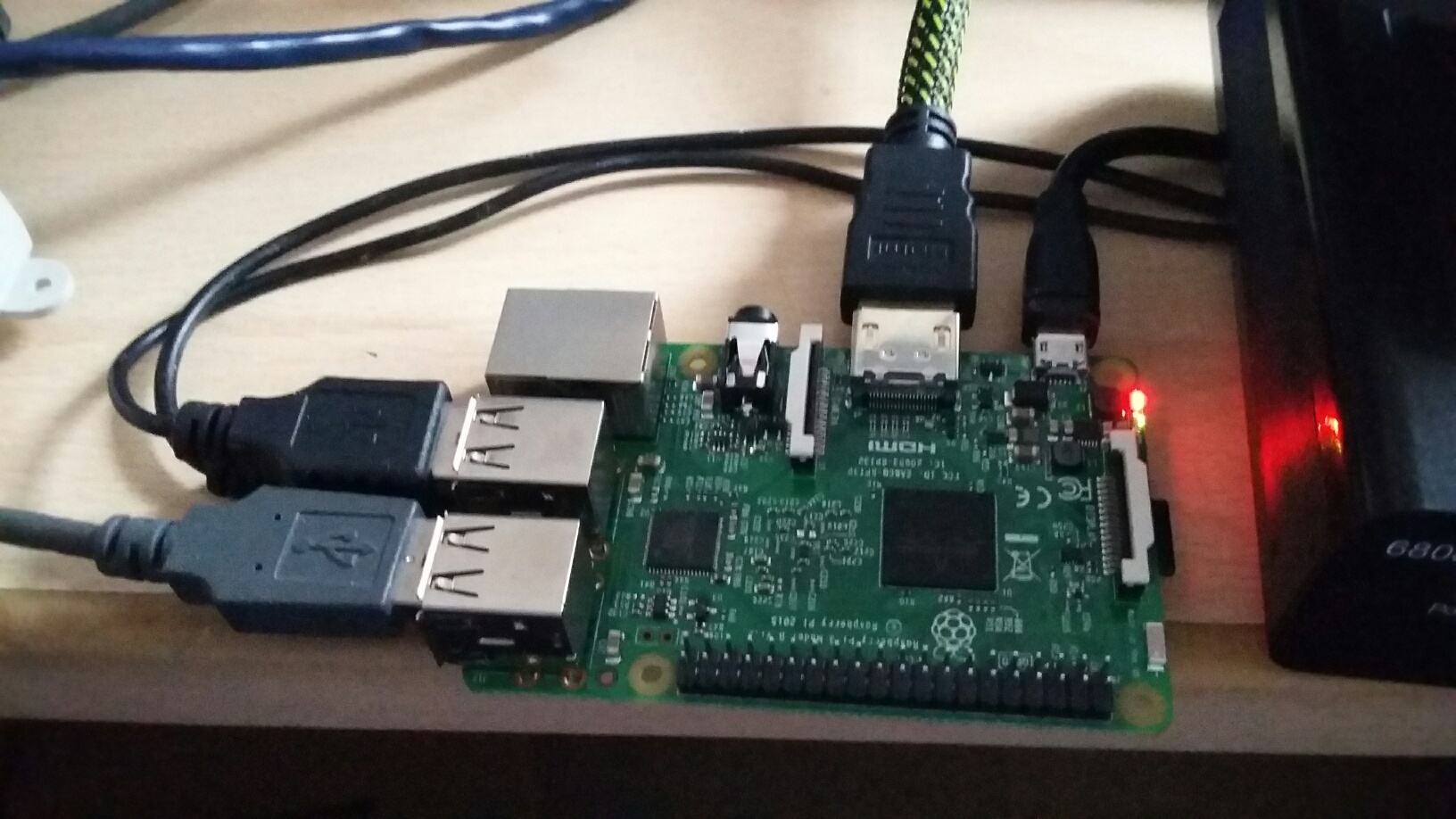

Immagine:

410,66 KB

[ho_master]

Errata Corrige:

Analogamente l'istruzione

sudo dpkg -i rocrail-xxxxx-wheezy-armhf.deb

diventa

sudo dpkg -i rocrail-11906-linuxarmhf-wx3.0-armhf.deb

Chiedo Venia

Antonello

[Edgardo_Rosatti]

Grazie delle info Antonello. Seguo sempre i tuoi post quando pubblichi qualcosa su Arduino e ora con piacere anche per il piccolo lampone. Io posseggo il PI 2 (solo LAN) e attualmente lo uso con KODI come WEB TV e lettore multimediale ma nulla di più.

Edgardo

[matteob]

Complimenti per il lavoro svolto!

[SteaMarco]

Grazie H0 Master,

vorrei però sapere di più, hai fatto un sinottico con la raspberry e come lo comandi il plastico? Insomma se non è un offesa come ci giochi? Vorrei saperne di più, ho letto tanto e capito una "mazza"! Scrivendo un eufemismo... :geek:


Grazie Marco.

[v200]

Bella sfaticata grazie per aver condiviso

[ho_master]

Avevo premesso che l'argomento installazione era ostico a dir poco

Ovviamente tutto e' comandato in DCC.

Sul plastico abbiamo tre booster Fleischmann dedicati alla circolazione dei treni ed uno dedicato al comando di scambi e segnali. Lungo il tracciato abbiamo messo delle prese telefoniche per inserire il cavo dei vari Multimaus
Fleischmann laddove ci servono.

Ben presto abbiamo capito che a mano non riuscivamo a gestire il tutto per cui si e' deciso di passare ad una gestione computerizzata tramite Rocrail.

Una volta installato Rocrail incomincia il divertimento.

Prendendo i vari simboli da una delle librerie allegate al SW ho costruito i sinottici della stazione principale, di quella nascosta, di quella di incrocio e dell'intero tracciato.

Con santa pazienza ho assegnato ad ogni scambio e ad ogni segnale il suo indirizzo ricavandoli da quelli assegnati in precedenza sui decoder.

Ho inserito dei 'bottoni' nei vari sinottici assegnando ad ogni bottone una serie di 'azioni': in pratica premendo un bottone tutti gli scambi e i segnali si predispongono per un tracciato predefinito e il percorso scelto cambia colore.

Il passo successivo e' stato di mappare tutti i sensori presenti sul tracciato che ci permettono di sapere dove si trovano i vari treni ( per la maggior parte del tempo sono a spasso per le rampe e il tracciato al secondo livello, quindi invisibili al pubblico, ma anche agli operatori

Si possono fare tante altre cose per l'automazione della circolazione dei treni, ma ne parleremo man mano che vado avanti.

Antonello

[SteaMarco]

Mmmm!

Se non ho capito male attivi un' itinerario e lo fai seguire a un treno... Ma al atempo stesso, segnali e precedenze vengono gestiti dal programma? Come una persona che agisce dalla "sala di controllo" ( non sò come si chiama in gergo ferroviario)?
E magari nello stesso tempo altri treni si muovono in autonomia?[:0]

Grazie per la pazienza Marco.

[ho_master]

Si, Marco.

Con Rocrail puoi fare questo ed altro: noi abbiamo deciso visto che si tratta di un plastico sociale di poter utilizzare vari livelli, dal completamente automatico utile per le visite delle scolaresche al 'manuale' dove il Dirigente Unico instrada i treni e poi sono i 'macchinisti' a dover rispettare i segnali . . .

Sicuramente nel Forum c'e' chi ne sa molto piu' di me su Rocrail visto che sono agli inizi.

Antonello

[matteob]

Come ti ha già confermato Antonello, puoi fare tutto quello che hai chiesto. In più puoi anche creare delle azioni in automatico alla loco, come ad esempio attivare il fischio quando arrivi sul tronchino della stazione, accendere il terzo faro (o qualsiasi altra azione) su una tratta per poi spegnerlo applicando il timer all'azione, alzare abbassare le sbarre del passaggio a livello quando il treno è in prossimità, gestire le luci degli edifici e dei lampioni, gestire una piattaforma girevole, gestire car system... se qualcuno vuole aggiungere.... c'è praticamente un mondo.

[Docdelburg]

............... c'è praticamente un mondo.

........ma ogni parte mobile di questo mondo deve essere assoggettata ad un meccanismo comandato da un decoder.

[Digtrain]

Fantastico!!!

Grazie Antonello!!!

Ciao Walter :geek:

[SteaMarco]

Insomma mi pare di capire che bisogn accendere un mutuo! AHhahahaha!

Vabbè se toccherà a me utilizzerò il mio solito modo... Vado di accrocchi!


Marco

[ho_master]

Tutto e' relativo

Se hai deciso di passare al digitale avrai bisogno di una o piu' loco digitalizzate: si puo' fare anche con 20 Euro l'una.
Poi avrai bisogno di un decoder per gli scambi ogni sei scambi: circa 60 Euro a decoder.
Idem per i segnali.

Dalla parte della stazione di controllo il minimo dei minimi e' il PC di casa e un booster Roco + Rocrail ( vedi dccworld ): 60 Euro ( Rocrail e' gratuito ).

Non valutiamo le ore di lavoro per imparare a far funzionare il tutto, ma questo e' parte integrante del divertimento

Antonello

PS i decoder possono essere realizzati con Arduino come spiegato in altro post magari utilizzando degli attuatori per aeromodellismo come motori per gli scambi: risparmio super assicurato, ma un po' di conoscenze di elettronica e programmazione sono necessarie

[SteaMarco]

Dimenticavo,

grazie Antonello per la disponibilità.
Io credo che Arduino possa comandare un'infinità di servi con l'aiuto di questo integrato... sn74hc595n (ne ho comprato qualcuno per giocarci)
Che è un shiftregister ( è guisto forse l'ora tarda mi fà dire cacchiate?) penso che, chi ne mastica, (non io) si conosca e possa essere utilizzato anche per pilotare più servi...
Per ora grazie alle dritte di "Maffucci", questo integrato lo avevo usato per pilotare 16 Led per creare un lungo effetto supercar. :geek:

Ho certato di essere sintetico ma missà che ho fatto un fritto misto![:I]

Per ora comunque il plastico non c'è l'ho, ma studio per il futuro.

Marco

[ho_master]

Con un Arduino clone da 6 Euro sono arrivato a comandare 17 servocomandi
senza aggiungere hardware se non il condizionamento del segnale DCC.

Andrebbe provato quale e' il limite del numero di servo da gestire prima che il ciclo di riconoscimento del comando DCC diventi troppo lungo.

Per ora mi bastano i 17.

Antonello

[filipo1]

Con un Arduino clone da 6 Euro sono arrivato a comandare 17 servocomandi
senza aggiungere hardware se non il condizionamento del segnale DCC.

Andrebbe provato quale e' il limite del numero di servo da gestire prima che il ciclo di riconoscimento del comando DCC diventi troppo lungo.

Per ora mi bastano i 17.

Antonello

ma come lo colleghi a rocorail ?

[ho_master]

Nel thread sul decoder realizzato con Arduino clicca qui
ho descritto come realizzare un decoder per accessori che risponde all'indirizzo da te assegnato e che quindi puo' essere comandato indifferentemente dal Multimaus o da Rocrail.

Se hai bisogno di approfondimenti sono qui

Antonello
