Loconet I/O

[Digtrain]

Ciao a tutti e Buon Anno,
lo scorso anno googolando ho trovato questo circuito su GitHub:

https://github.com/GeertGiebens/LocoNet_IO

è un loconet I/O con 30 porte che possono essere programmate singolarmente come input o come output, può funzionare con una centrale loconet oppure da solo.

Gli input possono accettare:
1) Sensori di presenza
2) Interruttori
3) Pulsanti

Possono dare comandi alternati es. premi il pulsante una volta e il deviatoio va in corretto tracciato (ct) premi una seconda volta e va in deviata (dv), oppure usare due pulsanti uno per il ct e uno per dv.
Si possono inviare fino a 12 comandi multipli tramite un unico pulsante.
Le uscite possono comandare servo, scambi con bobina (Peco), relè e led.
Io l’ho costruito durante il lockdown e tutto funzionava perfettamente, poi ho avuto qualche problema per un cavo non crimpato correttamente!
Se siete interessati, vi posso illustrare i miei esperimenti.
Ciao Walter

[IpGio]

Assolutamente interessante questo tuo contributo Walter.
Credo che tante amiche e amici che ci leggono vorrebbero seguire questo tuo progetto.
Quindi aspetto aggiornamenti... anche a beneficio del nostro hobby.
Grazie per la condivisione.
IpGio

[Docdelburg]

Urca, sembra avere un potenziale enorme.....curioso di provarlo!
Poi ti chiederò informazioni più dettagliate.

[Digtrain]

Perfetto, mi organizzo per riportare i miei esperimenti su questo circuito di Geert sul Forum!!
Io ritengo questo modulo "geniale" per le sue notevoli possibilità una manna per noi "smanettoni"!!!

[Digtrain]

Allego file Readme di presentazione solo in inglese.
Walter

[Digtrain]

Hardware

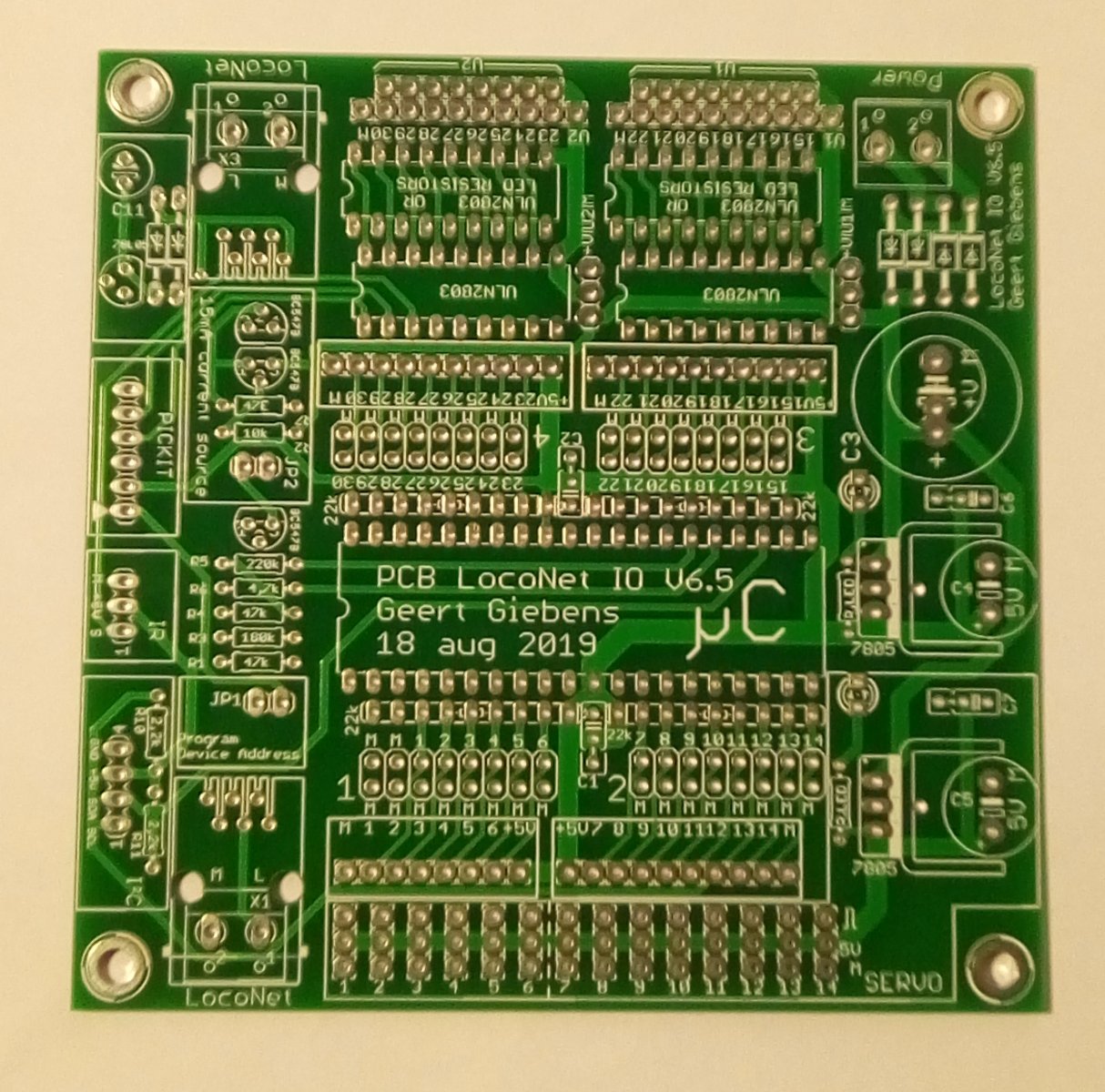

Questo è l'ultima versione del CS, con la predisposizione per i collegamenti con i componenti esterni, ad esempio in basso dall'uno al quattordici
è possibile collegare i servo, con alimentazione separata,poco sopra il posto per i morsetti da PCB con passo 2,54mm, sopra ancora pin da 2 per collegare i Dupont.
Sopra il PIC sempre i pin da 2 per collegare i Dupont, più sopra sempre i morsetti da PCB e la possibilità di inserire i c.i. ULN2803 per comandare gli scambi con bobine dal piedini 15 al 30, oppure inserire le resistenze per il led.

Ordinati qui https://jlcpcb.com/, gli ultini nei giorni scorsi 10 PCB con spedizione circa 11 euro.

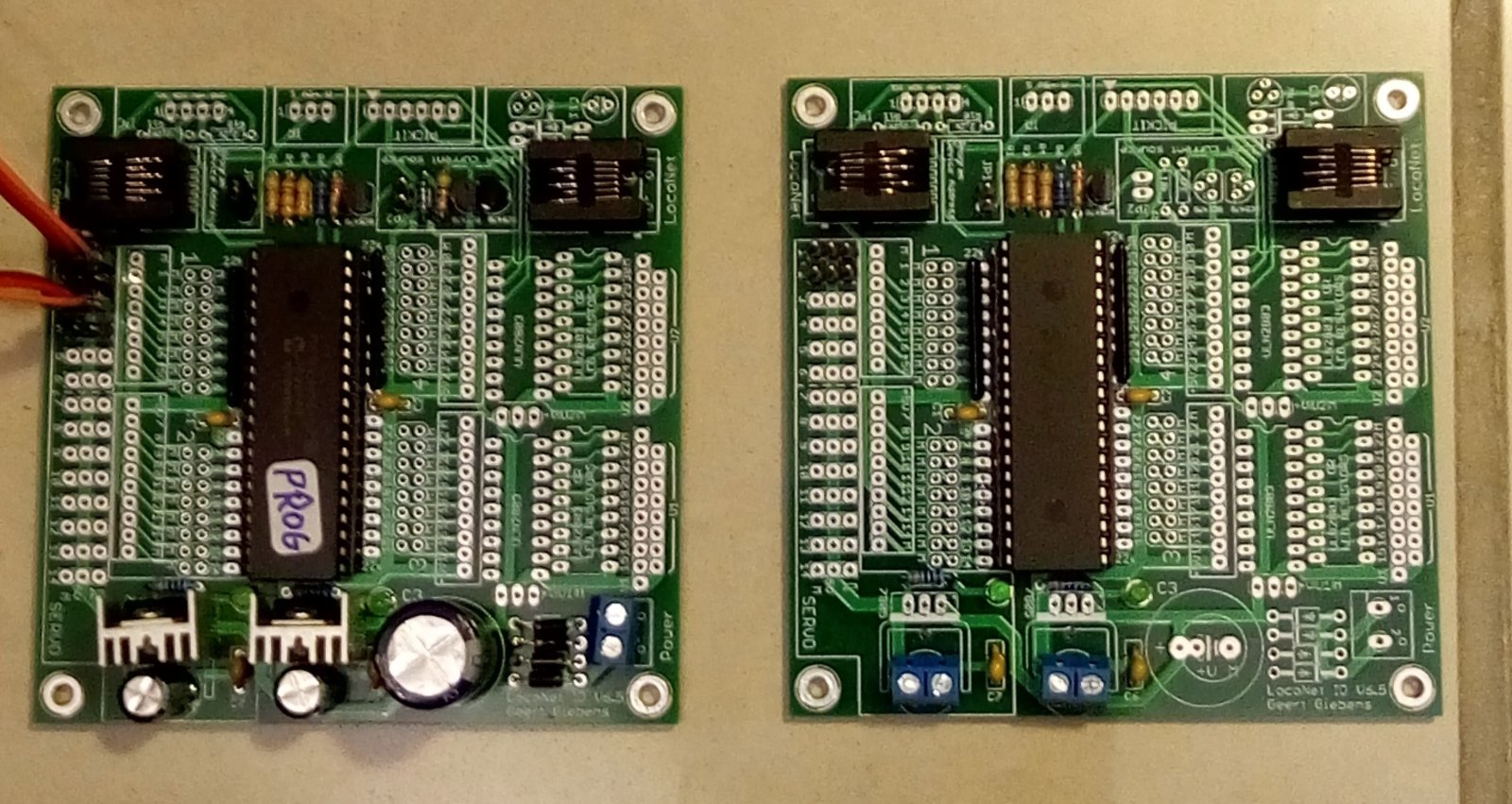

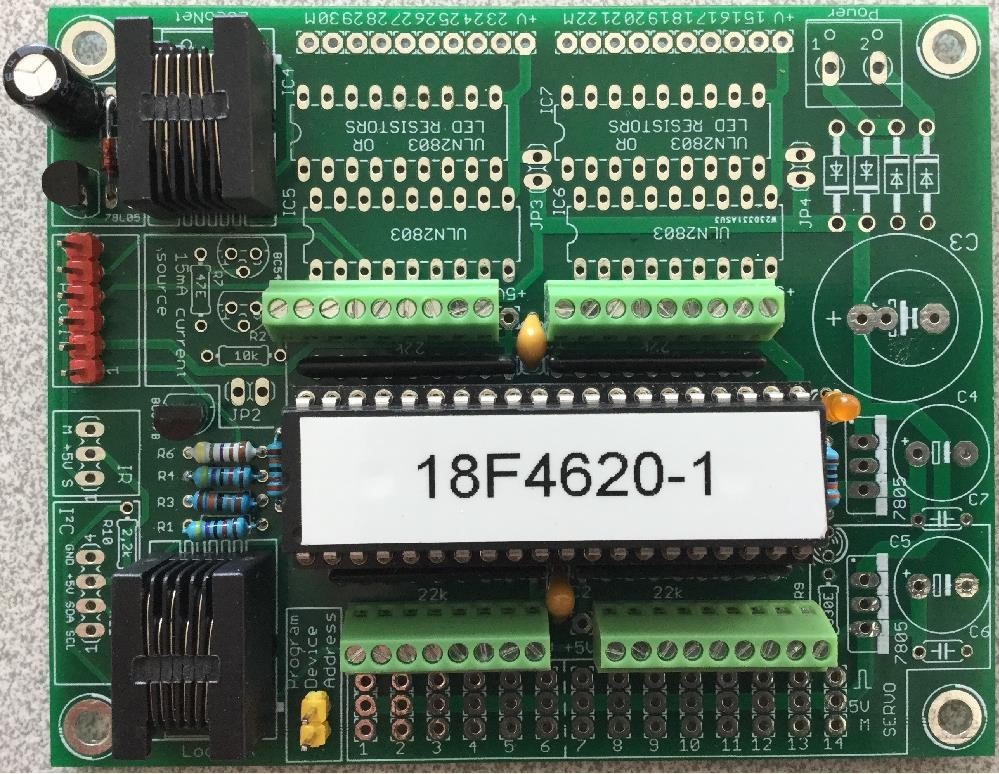

Questi sono i primi due che ho assemblato:

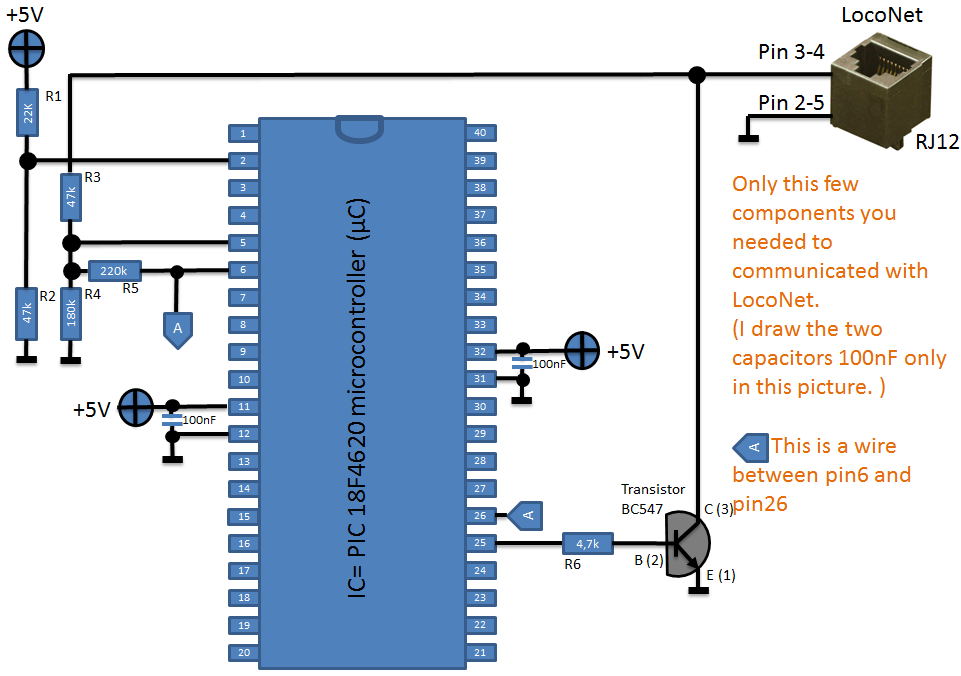

I componenti esterni per la comunicazione Loconet sono veramente ridotti al minimo:

[Digtrain]

Altre tipologie di collegamento:

[Digtrain]

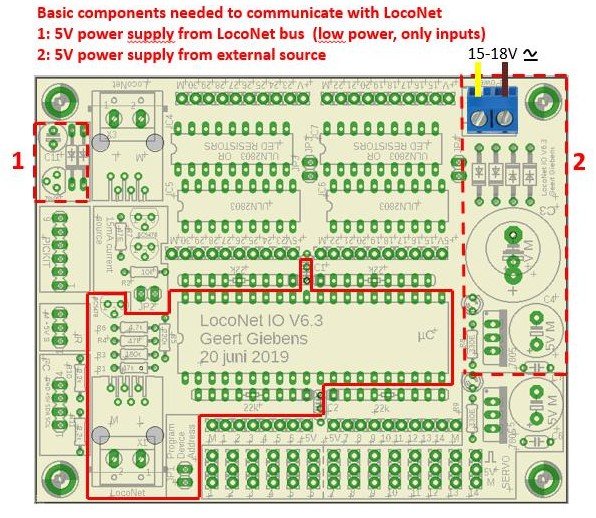

Alimentazione circuito

Il circuito può essere alimentato in diversi modi, è importante scegliere l'alimentazione, prima, in funzione del suo utlizzo:

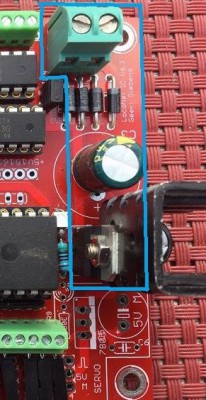

la linea continua delimita la componentistica minima per dialogare con il bus loconet

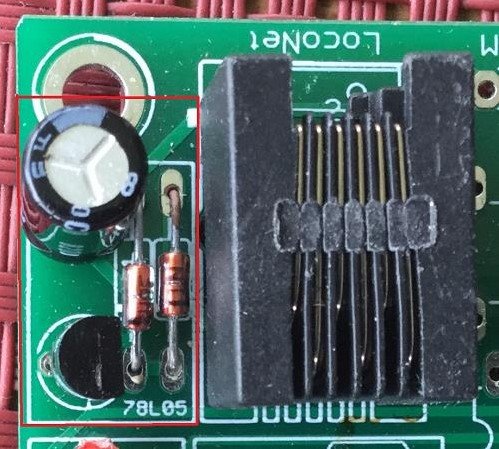

nella zona 1 l'alimentazione è fornita dal bus loconet, ma il circuito riesce a supportare solo entrate e nessuna uscita

nella zona 2 è riportata l'alimentazione esterna che permette di usufruire di tutte le potenzialità del circuito

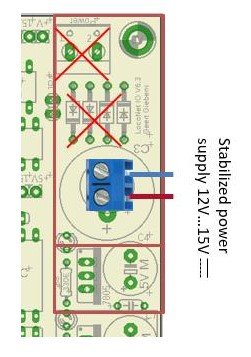

Ci sono altre opzioni per l'alimentazione esterna, può essere collegato ad una tensione stabilizzata in corrente continua tra 12 e 15 volt.

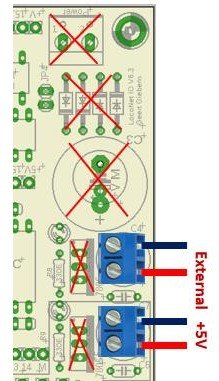

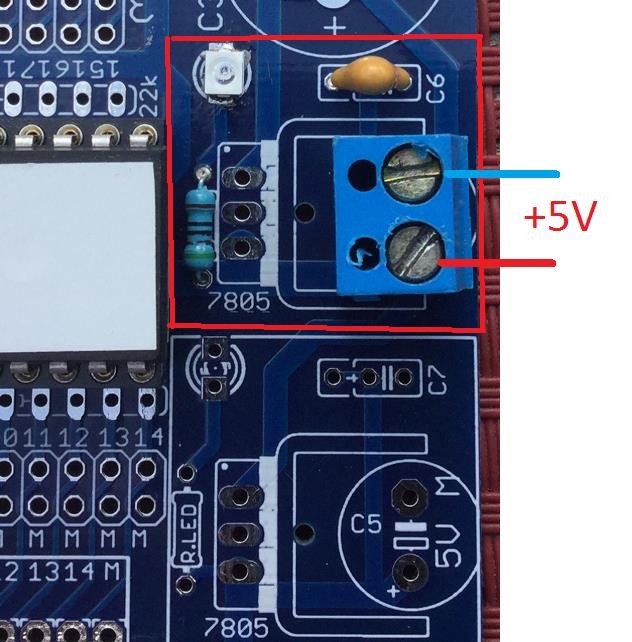

oppure connettere direttamente ai 5volt stabilizzati come in figura

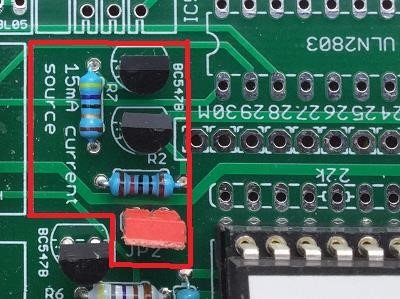

Per poter funzionare autonomamento, il circuito necessita, penso di aver capito, della presenza di una tensione di 12volt cortocircuitata con un assorbimento di 15mA e deve essere una sola in tutto il bus.
Questa tensione viene fornita normalmente dalla centrale, ma su questo circuito c'è una zona che se chiusa con un ponte svolge la mederima funzione senza centrale, permettendo normalmente l'input e l'output.
Questa opzione è possibile solo se l'alimentazione esterna è superiore a 14,1volt.



[Digtrain]

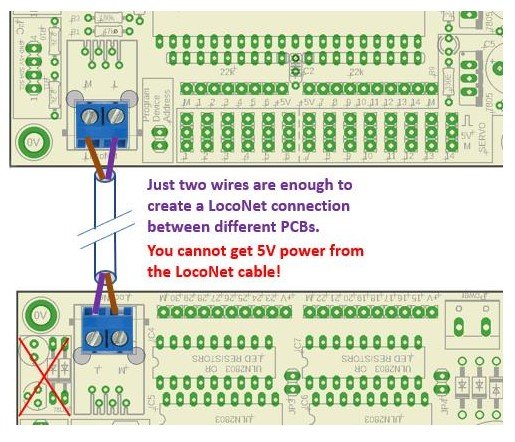

Collegamento Loconet
il collegamento tra due schede I/O può avvenire con RJ12 o con morsetti per PCB, in questo caso non è possibile usare i 5volt del bus loconet.

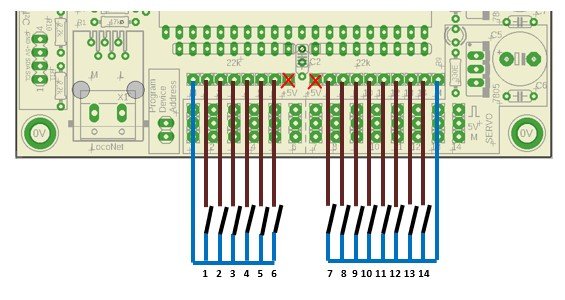

Input

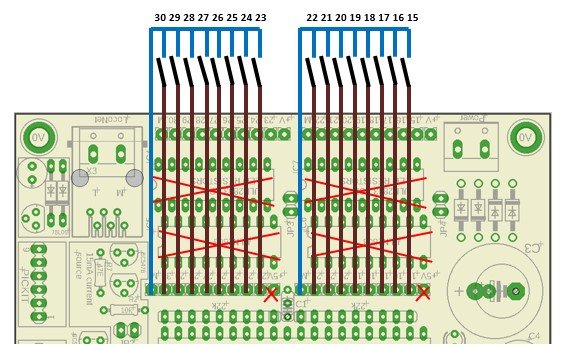

gli ingressi supportano interruttori, pulsanti , rilevatori di presenza, con contatto verso massa

Esempio di scheda solo ingressi con alimentazione da bus loconet

Output

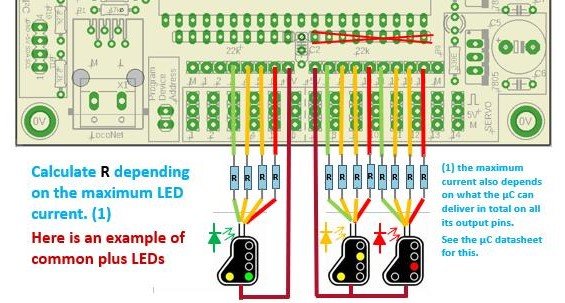

Led

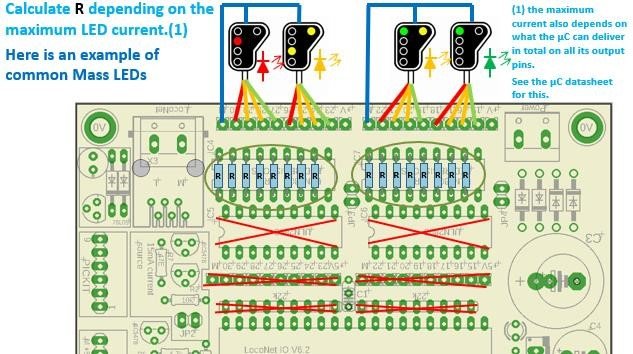

Uscita per led da utilizzare per segnali, con comune a massa o sul +5V.

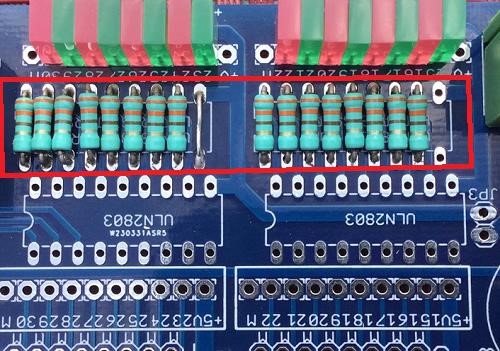

Dalla porta 15 al 30 la resistenze di caduta possono essere inserite su cs, dalla porta 1 al 14 devono essere esterne.

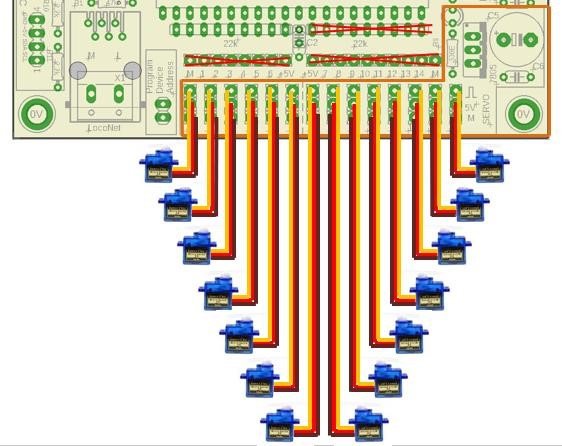

Servo
Dalla porta 1 alla 14 collegamento ai servo, con regolazione del range che vedremo nella programmazione.
L'alimentazione è separata, per evitare assorbimenti eccessivi la scheda muove tre servo per volta, quindi se un itinerario prevede il movimento di 5 servo, prima ne muove tre e poi due.

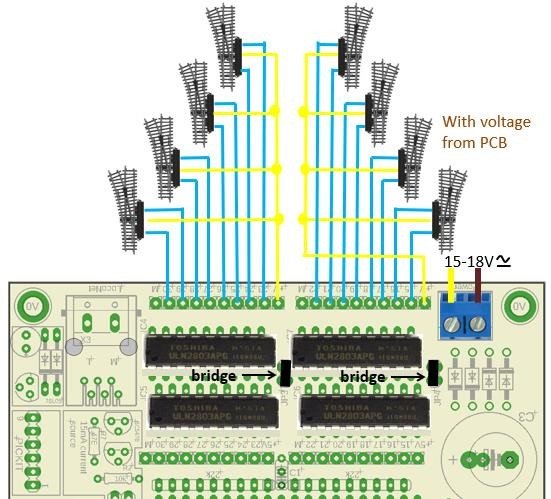

Coils
Il movimento degli scambi con bobine è possibile solo atrraverso l'uso di c.i ULN2803 che possono fornire fino a 500mA su ogni porta, è possibile metterne due in parallelo per arrivare a 1000mA.
Con alimentazione dal PCB ponticellando come in figura.

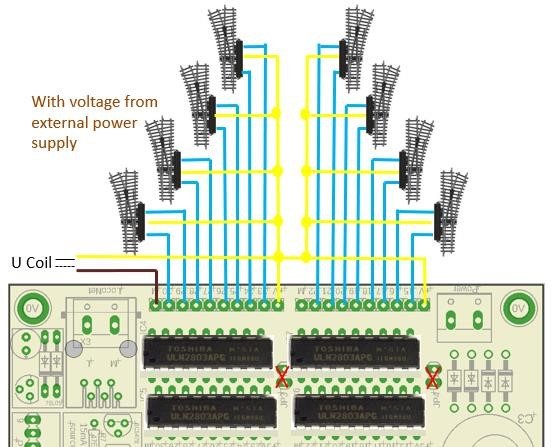

Oppure con alimentazione esterna, togliendo il ponte.

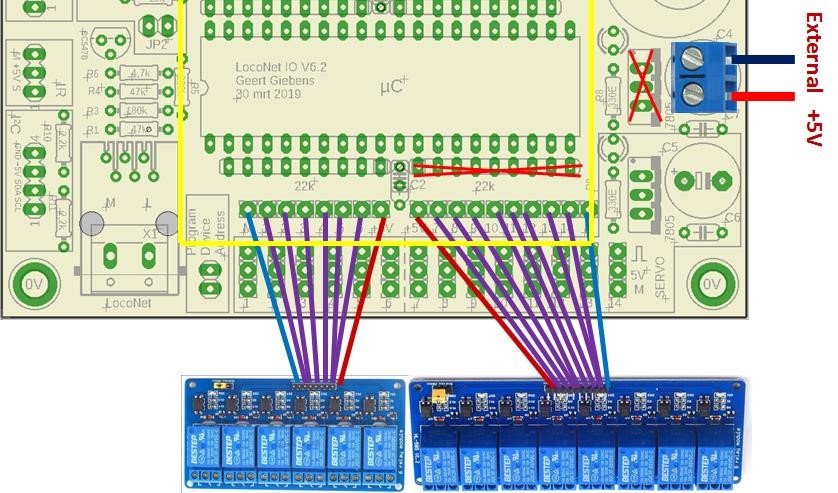

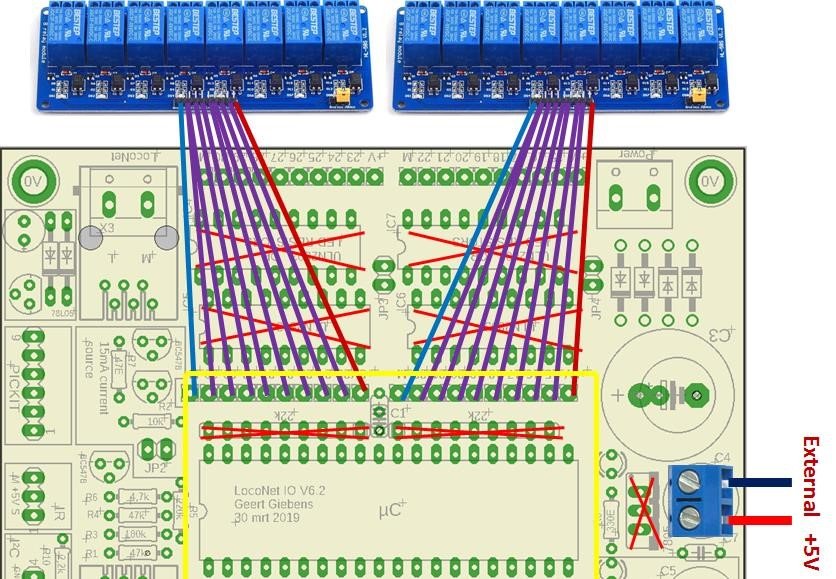

Relè
I relè assorbono molta corrente per cui è meglio alimentarli separatamente oppure fornire direttamente i 5V stabilizzati alla scheda.

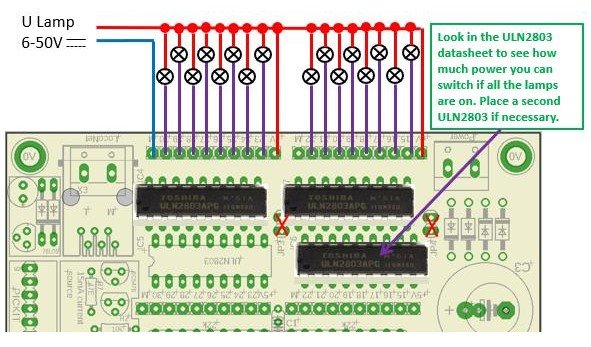

Lampadine
Causa il loro assorbimento si devono aggiunger i c.i. ULN2803.

Espansioni

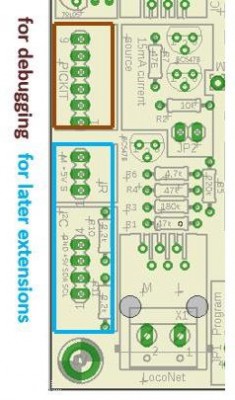

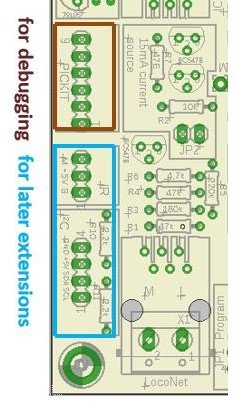

Il costruttore ha previsto la possibilità di programmare il PIC in loco tramite PicKit collegandolo ai 6 piedini.
Per il futuro pensa di attivare un collegamento I2C e ad infrarosso.
Non vanno installate ancora le due resistenze R10 e R11 da 2K2.

Dal prossimo post la programmazione.
Ciao

[Digtrain]

Programmazione

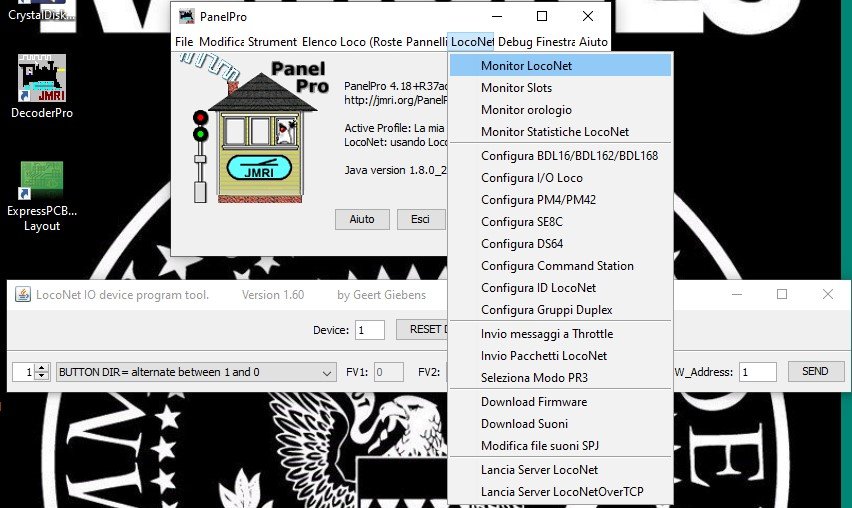

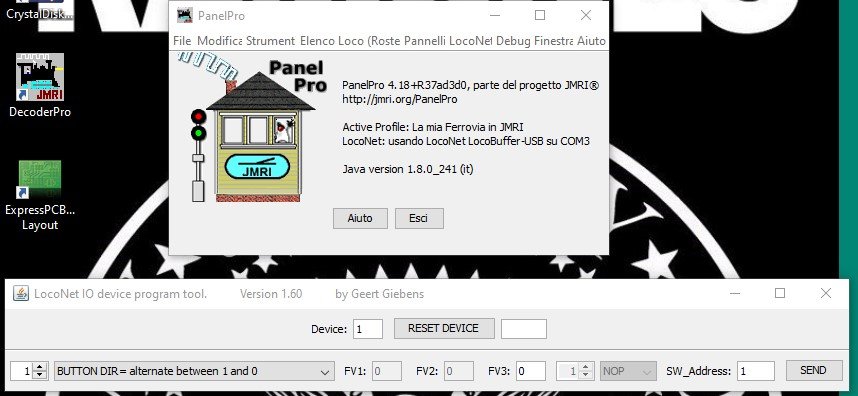

Preparazione alla programmazione, collegare scheda alla centrale Loconet, fornire alimentazione, aprire PanelPro

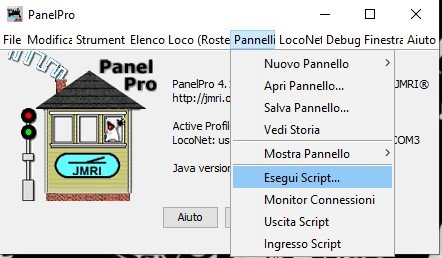

selezionare Esegui Sript... da Pannelli

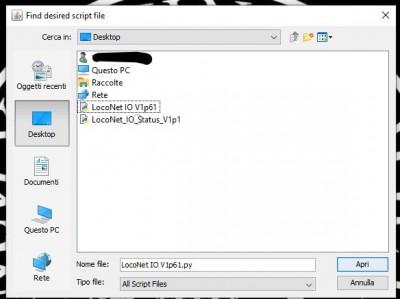

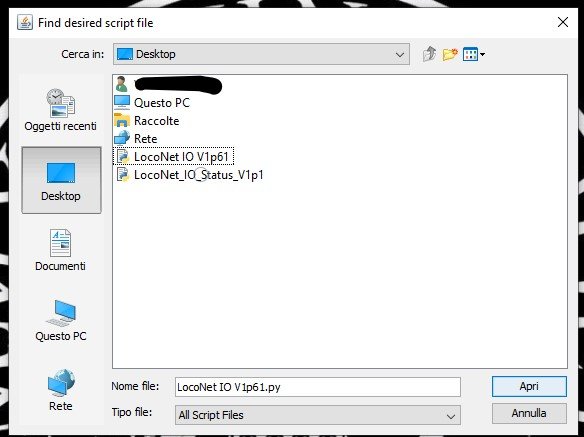

seleziona LocoNet_IO_V1p61 contenuto nei file GitHub

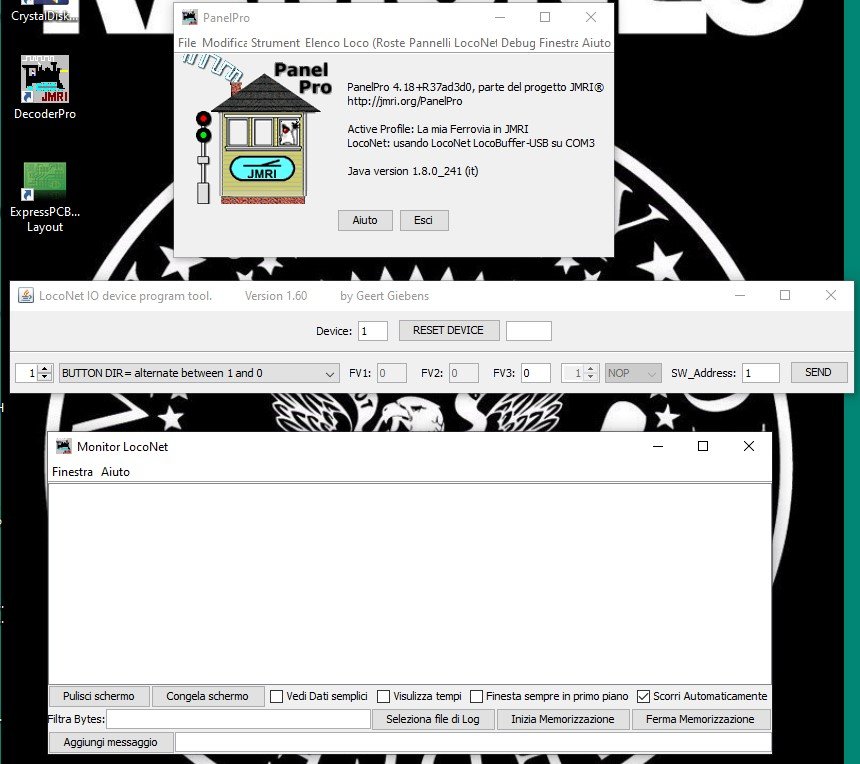

apriamo anche il Monitor Loconet

Pronta alla programmazione.

[Docdelburg]

Walter mi ha consegnato proprio ieri un modulo da provare; appenza avrò un momento libero dalla frenesia dei vaccini anti-Covid farò volentieri un pò di sperimentazione.
Grazie Walter, sempre generoso tu!
