MODULARE GAS TT: SCHEDA MODULO CAPPIO DI RITORNO

#1 Messaggio da Amministratore »

SCHEDA MODULO CAPPIO DI RITORNO : L'archivio contiene tutte le informazioni necessarie alla realizzazione di due schede per un modulo cappio di ritorno destro e cappio di ritorno sinistro.

Schema pratico di montaggio dei componenti necessari alla realizzazione di due schede per un modulo cappio di ritorno destro e cappio di ritorno sinistro.
20131116175519_Modulo_cappi[1].pdf
Schema elettrico.

Lo schema di un modulo cappio di ritorno può essere di tipo destro o sinistro:

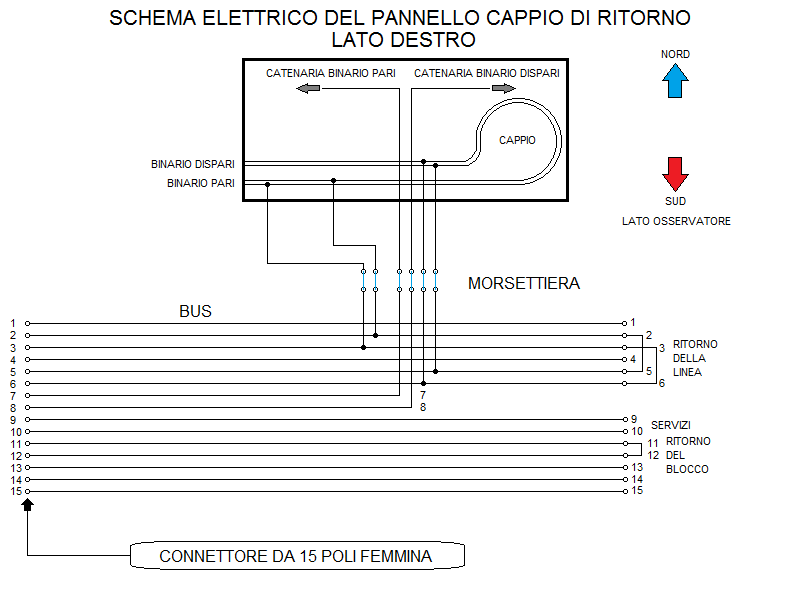

cappio semplice destro:
Immagine

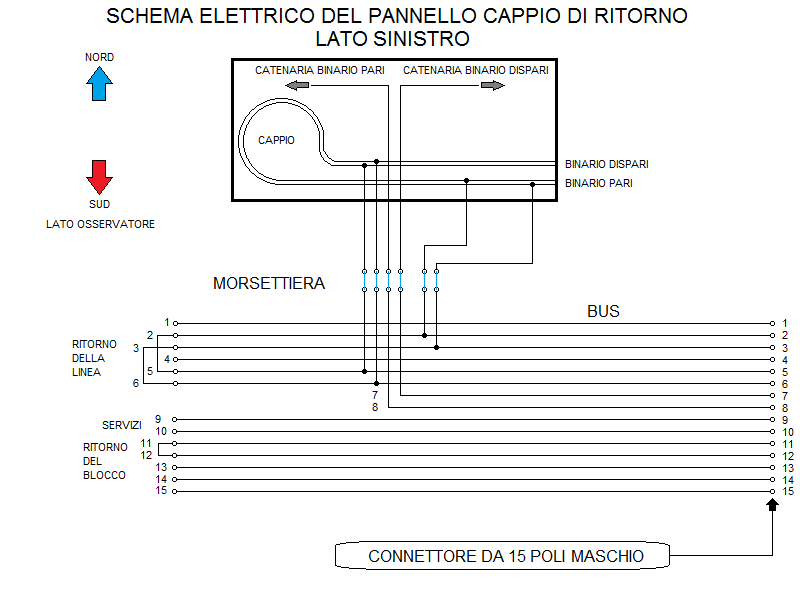

cappio semplice sinistro
Immagine

Cablaggi della scheda cappio destro e cappio sinistro.

Collegare con degli spezzoni di filo isolato i ponticelli indicati in verde per i ritorni di alimentazione e del blocco elettrico.

Modulo cappio destro
2013111618032_Modulo_cappio_destro[1].pdf
Modulo cappio sinistro
201311161818_Modulo_cappio_sinistro[1].pdf
Master per la fotoincisione del circuito stampato di due schede (cappio destro e cappio sinistro):
2013111618324_Modulo_cappi_PCB[1].pdf
