MODULARE GAS TT: SCHEDA MODULO PIENA LINEA

Messaggio da Amministratore »

PIENA LINEA: l'archivio contiene tutte le informazioni necessarie alla realizzazione di una scheda per un modulo di piena linea (By Edgardo Rosatti).

Schema pratico di montaggio dei componenti necessari alla realizzazione di una scheda per un modulo di piena linea.
2013111083659_Modulo_alimentazione_e_piena_linea[1].pdf
Schema elettrico di un modulo a piena linea.

Lo schema di un modulo di piena linea è formato dai due circuiti inclusi in queste cartelle:
- Alimentazioni.png;
- Piena_linea.png.
Unendo i due schemi tra loro è possibile realizzare il circuito elettrico per la gestione di un modulo di piena linea.

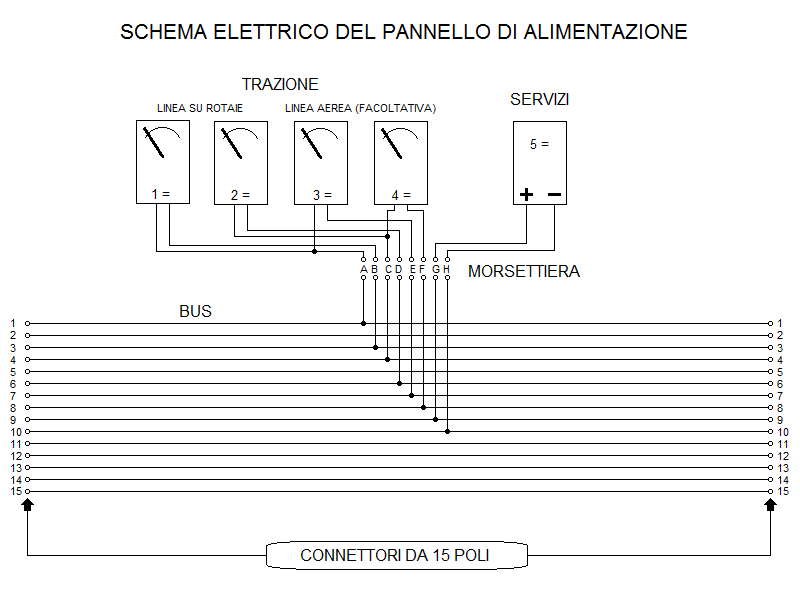

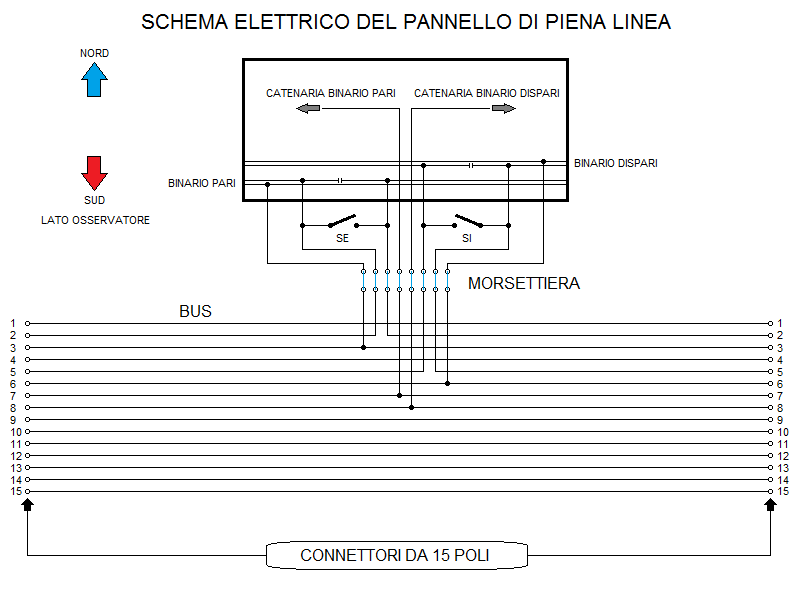

Lo schema "Alimentazioni" indica come viene alimentata la condotta del modulare e lo schema "Piena_linea" indica come vanno collegate le rotaie del modulo alla condotta.

Immagine

Immagine

Master per la fotoincisione del circuito stampato di una scheda di piena linea e alimentazione.
2013111083946_Modulo_alimentazione_e_piena_linea_PCB[1].pdf
Cablaggi della scheda di piena linea su uno o due pannelli.
2013111084025_Collegamento_linea_due_pannelli[1].pdf
2013111084039_Collegamento_linea_un_pannello[1].pdf
Non hai i permessi necessari per visualizzare i file allegati in questo messaggio.
