Le gambe (dei moduli)

[giuseppe_risso]

Per quanto riguarda le gambe dei moduli, non mi ricordo se ne avevamo già parlato.
Ho provato a cercare, ma comincia a essere una ricerca lunga e allora ho pensato di aprire una discussione apposita.
Dove eravamo arrivati? [?]

[Andrea]

<div align="center" id="quote2"><table class="quote"><tr><td class="quotetd"></td></tr><tr><td class="quotetd2"><span class="quotetext">Messaggio di <font color="red">giuseppe_risso</font id="red">
...non mi ricordo se ne avevamo già parlato. Ho provato a cercare...[/quote]
Qualcosina avevamo detto...

Dal suolo, una volta stabilita l'altezza giusta si devono calcolare le altezze delle gambe di supporto diminuita di un paio di cm e sotto si deve posizionare un piedino con vite regolabile per l'allineamento perfetto tra le altezze dei moduli indipendentemente dalla linearità del pavimento.

Immagine:

50,84 KB

Altra foto:

[giuseppe_risso]

Per il fissaggio sotto ai moduli non avevamo ancora stabilito nulla?

[Andrea]

A me non pare.
Aspettiamo il "notaio".

[Riccardo]

eccomi,
si era già detto qualcosa:

Il sistema di fissaggio delle gambe é parte integrante del pannello.
Questo é quello usato da Mario Malinverno.

Immagine:

96,49 KB

Immagine:

99,03 KB

Sono due tacchetti di legno che possono ospitare una gamba di cm. 3x3
Quello con la farfalla ha un bullone inserito prima dell'incollaggio alla fiancata.
Direi che potremmo prenderlo come base e ragionare se c'é una soluzione più pratica..

penso sia la soluzione migliore ed anche abbastanza semplice da realizzare.
Giusto anche l'utilizzo di piedini regolabili.
Per l'altezza da piano ferro a terra (avevamo circa 1100mm), forse dovremmo ragionarci ancora un pochetto....

....
P.S:ho notato in fiera verona che gran parte dei macchinisti erano in piedi perchè impossibilitati a vedere i treni da seduti e gli spettatori adulti prendere in braccio gli apettatori bambini...non vi sembra ridicolo? alla fine gli spettatori più appassionati son proprio i bambini!!! a che altezza da terra è il piano del ferro??

[Andrea]

Ora che lo vedo mi sono ricordato.
Ai notai non sfugge proprio nulla.
Allora è per questo che guadagnano un sacco di soldi...

[giuseppe_risso]

Il mio é a m. 1,10 da terra, quando voglio avere una visione "non aerea" mi devo abbassare e io sono basso di statura.
I miei nipotini, quando vengono devono salire su uno sgabello.
Non é bello vedere i bambini in bracco, ma neppure gli adulti tutti chinati, e alle mostre ci sono più adulti che bambini.
Io lascerei 1,10.
Poi possiamo anche studiare qualche soluzione per agevolare i bambini.

[Andrea]

Ma l'altezza della sola gamba quanto sarebbe?
Consideriamo anche che i listelli si trovano anche da 100cm...
Se facciamo 110cm, occorre acquistare due pezzi da 200cm...
E questo potrebbe essere un problema visto che tra di noi ci sono dei liguri.

Poi possiamo anche studiare qualche soluzione per agevolare i bambini.

Li prendi tutti in braccio tu?

[federico]

come si potrebbe fare regolabile l'altezza dellle gambe??

[giuseppe_risso]

Posso prenderli in braccio tutti io se tu ti impegni a massaggiare le schiene di tutti quelli che si dovranno piegare
Scherzi a parte, io sono abituato a lavorare con stecche da 4 metri, se mi dici che in commercio si trovano da un metro possiamo farle così.
Teniamo conto che poi c'è lo spessore del pannello e la spazio in basso per la regolazione.
Federico, sarebbe l'ideale farle regolabili, ma se non usiamo qualche sistema tipo saffin (brutte) la vedo non facile.

[Riccardo]

come si potrebbe fare regolabile l'altezza dellle gambe??

con questo attrezzo,

Immagine:

86,72 KB

[federico]

tu vuoi la guerra...

[Riccardo]

mi arrendo !

[federico]

mi arrendo !

dove firmiamo l'armistizio??verona o milano??

[Docdelburg]

come si potrebbe fare regolabile l'altezza dellle gambe??

Dopo qualche esperienza di meeting e di mostre mi permetto di consigliare l'adozione di due altezze; una per le mostre con bordo del modulo a 100 cm da terra e una per i meeting o comunque l'esercizio tra amici, a 130 cm da terra.
Giocando e facendo esercizio ferroviario l'altezza di 130 cm è ideale anche per i bassi di statura, perchè la manovrabilità dei convogli è ottimale e la visione del tracciato è assai vicina al realismo.

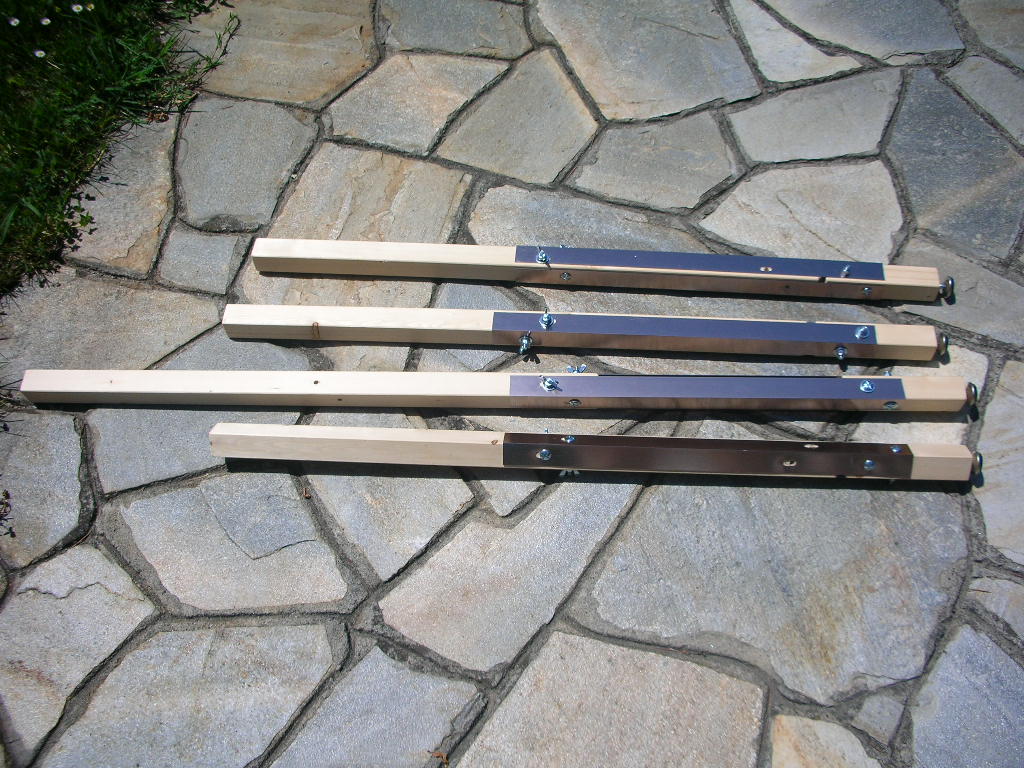

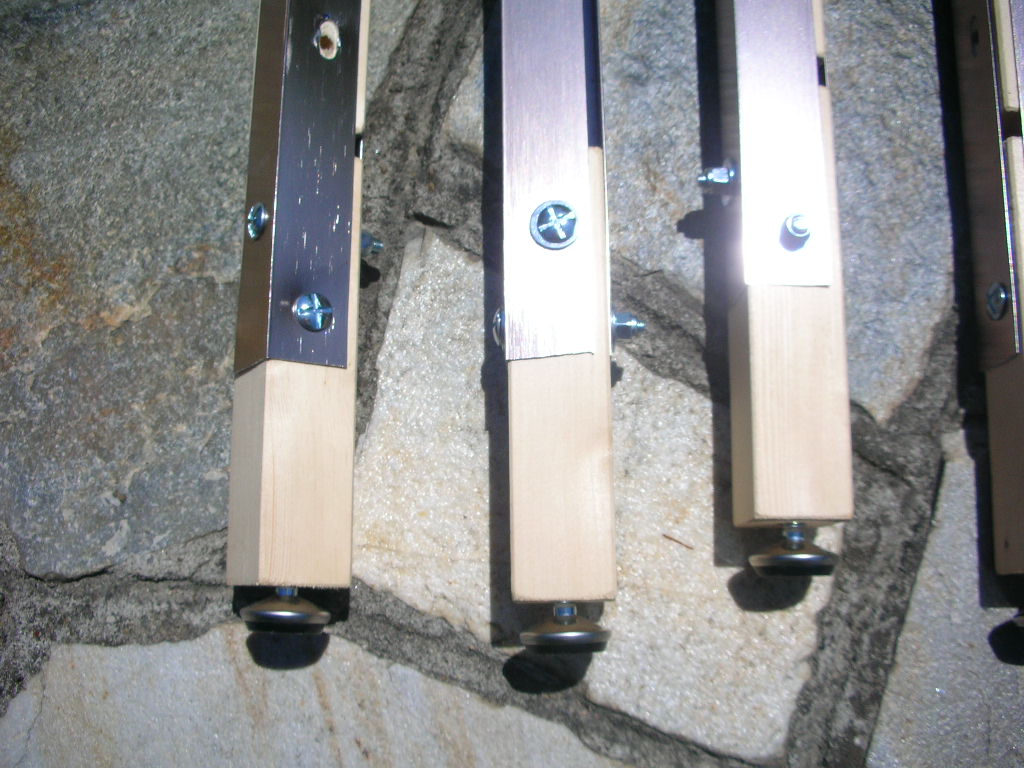

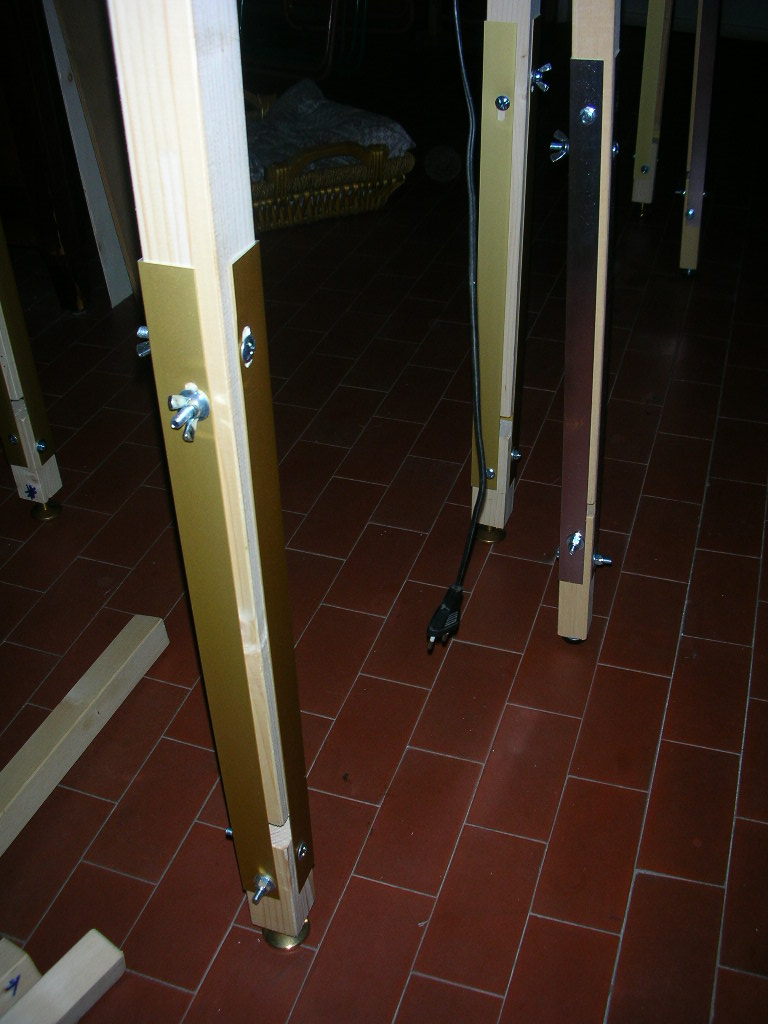

Usando gambe di legno con piedino terminale per le regolazioni fini io ho usato questo sistema, adottabile a gambe già esistenti: gambe sezionate e unite da profilati metallici a L con viti passanti e galletti. Due fori per le due altezze indicate.
Qualche foto per meglio rendere l'idea:

Immagine:

136,91 KB

Immagine:

176,97 KB

Immagine:

175,62 KB

[Marshall61]

E' un'ottima soluzione Mauro, da tenere in debita considerazione, semplice ed efficace, grazie per il suggerimento.....

Ciao, Carlo

[giuseppe_risso]

E' un'ottima soluzione Mauro, da tenere in debita considerazione, semplice ed efficace, grazie per il suggerimento.....

Ciao, Carlo

Interessante.
Ma non sarebbe meno complicato fare le gambe di due altezze senza giunta?
Penso che il costo più o meno sarà equivalente e si portano di volta in volta solo quelle adatte.

[Marshall61]

...hai ragione anche te Giuseppe, però come idea, per chi ha poco spazio per lo stoccaggio per esempio è valida, o meglio si può sempre tenere in considerazione, ovviamente a discrezione del modellista, del resto l'importante è che siano definite e rispettate sia le altezze che gli agganci, meccanini/elettrici fra i moduli.....

Ciao, Carlo

[Riccardo]

la soluzione proposta da Mauro è da tenere in considerazione per le diverse altezze/tipo di esposizione, ma concordo con Giuseppe per la semplicità di realizzazione e cambio posizione con gambe uniche senza giunzioni....

.... dopo Novegro analizziamo nuovamente il tutto ???

[Docdelburg]

La ragione che mi ha spinto a fare le gambe regolabili è che ho, ad ora, sette moduli per un totale di 28 gambe. Comincia ad essere un problema l'esatta distinzione di quale gambe per quale modulo e lo stoccaggio; figurarsi con 56!

[giuseppe_risso]

La ragione che mi ha spinto a fare le gambe regolabili è che ho, ad ora, sette moduli per un totale di 28 gambe. Comincia ad essere un problema l'esatta distinzione di quale gambe per quale modulo e lo stoccaggio; figurarsi con 56!

Fammi capire bene, ogni modulo ha gambe diverse?
Perché?[?]

[fede.1997]

Fammi capire bene, ogni modulo ha gambe diverse?
Perché?[?]

Ogni modulo ha 4 gambe, Mauro ha 7 moduli, 7moduli"4 gambe a modulo=28 gambe; se Mauro decidesse di prendere in considerazione la tua idea (fare un "set" di gambe da 100 cm per le mostre e un altro "set" di gambe da 130 cm per i meeting) avrebbe in totale 56 gambe

[giuseppe_risso]

Fammi capire bene, ogni modulo ha gambe diverse?
Perché?[?]

Ogni modulo ha 4 gambe, Mauro ha 7 moduli, 7moduli"4 gambe a modulo=28 gambe; se Mauro decidesse di prendere in considerazione la tua idea (fare un "set" di gambe da 100 cm per le mostre e un altro "set" di gambe da 130 cm per i meeting) avrebbe in totale 56 gambe

Si, certo, Fede.
E' la frase : <font color="blue">Comincia ad essere un problema l'esatta distinzione di quale gambe per quale modulo</font id="blue"> che mi suona come se ci fossero problemi a raccapezzarsi tra le gambe.

[Docdelburg]

Fammi capire bene, ogni modulo ha gambe diverse?
Perché?[?]

Ogni modulo ha 4 gambe, Mauro ha 7 moduli, 7moduli"4 gambe a modulo=28 gambe; se Mauro decidesse di prendere in considerazione la tua idea (fare un "set" di gambe da 100 cm per le mostre e un altro "set" di gambe da 130 cm per i meeting) avrebbe in totale 56 gambe

Si, certo, Fede.
E' la frase : <font color="blue">Comincia ad essere un problema l'esatta distinzione di quale gambe per quale modulo</font id="blue"> che mi suona come se ci fossero problemi a raccapezzarsi tra le gambe.

Purtroppo si, sono errori da inesperienza; ogni modulo ha gambe leggermente diverse. All'inizio ho usato listelli 30x30 mm poi sono passato a 40x40 mm e quindi già il primo modulo ha gambe più sottili. Poi alcuni moduli hanno una conformazione con scenografia parzialmente in negativo (tipo il ponte) e quindi l'altezza della sede di inserimento delle gambe è diversa dagli altri e le gambe sono leggermente più corte.
Attualmente sto costruendo alcuni moduli con gambe fisse pieghevoli; sto provando sia con i listelli di legno che con i profilati di alluminio.

[giuseppe_risso]

Ho capito.
Io, tendenzialmente sarei dell'idea di stabilire un'altezza unica e usare un solo tipo di gambe.
Ma vedremo cosa ne pensano gli altri.
