Costruzione moduli / testate

[Riccardo]

ho trovato info utili in questo sito http://www.amicialifana.it/modellismo/m ... _fremo.htm
Seguono le norme Fremo H0 ma hanno stabilito alcune specifiche loro interne.
Spunti per la realizzazione dei moduli.

[Riccardo]

aggiungo questo link http://www.fremo.it/scale/H0/H0_europa.html con specifiche testate dei moduli (sempre in H0, solo per spunti), usano profondità 500, binario singolo e centrato.
Il doppio binario penso sia la scelta più opportuna e realistica.

[Riccardo]

Bentornato!
I moduli sono completamente intercambiabili, come ora abbiamo sviluppato 3 principali del pannello: stazione, montagne, pianure.
....

Ciao Dimitar,
la macchina per il taglio pannelli quanto spessore riesce a tagliare?

[topalov]

Ciao Dimitar,
la macchina per il taglio pannelli quanto spessore riesce a tagliare?

macchina desktop è 1200 x 1600 mm. Usiamo 12 mm compensato, ma può fino a 20 mm. Tagli ad una profondità di 4 mm x 3 volte.
Otterrete i file autocad per visualizzarli.

[topalov]

Provate questo link se funziona:
Pannelli BGTT autoCAD file: http://dox.bg/files/dw?a=c40c9d52d1
Video CNC: http://dox.bg/files/dw?a=1c6e99489f

[Marshall61]

Bella macchina, complimenti! Certamente che le flange delle testate tagliate con una fresa a CNC sono il massimo.....
Grazie anche per i link, sia il filmato che il file sono ottimi e dimostrano la validità del sistema
Una domanda, quanto costa una macchina del genere?

Ciao, Carlo

[Massimo Salvadori]

Ciao a Tutti
Da anni sono socio dell' AKTT, credo la maggiore associazione fermodellistica tedesca in scala TT, che per inciso contribuisce all' uscita del TT_Kurier, la più diffusa rivista che si occupa solo di TT:
Ebbene, nel sito dell' associazione - www.AKTT.de - ci sono tantissime pagine di normative per la scala TT che meritano di essere scaricate, senza nessun obbligo di seguirle pedissequamente, e possono fornirci tante otitme idee.

[Andrea]

ci sono tantissime pagine di normative per la scala TT che meritano di essere scaricate

Ci alleghi il link?
Io non riesco a trovarle.

[Andrea]

Il doppio binario penso sia la scelta più opportuna e realistica.

La penso allo stesso modo.

[Riccardo]

ciao a tutti, rientro un'attimo;
interessante AKTT specifiche http://www.aktt.de/cms/index.php?option ... &Itemid=41
e sotto link gleisbau, elektrik, Ergänzungen,
poi si dovrà iniziare a schiumare tutte le caratteristiche tecniche per stilare le regole del GasTT (per gli administrator )

[Marshall61]

Il doppio binario penso sia la scelta più opportuna e realistica.

La penso allo stesso modo.

...ecco quì il link:

http://www.aktt.de/cms/index.php?option ... &Itemid=45

per le altre testate vai sull'indice alla tua sinistra, c'è anche indicazioni per l'impianto elettrico....

Ciao, Carlo

[giuseppe_risso]

Un amico ferromodellista francese mi ha mandato questi link, si riferiscono ad alcune delle norme NEM che cercavamo, ma non c'é la TT.
Sono comunque interessanti.
http://www.morop.eu/fr/normes/nem909d_f.pdf
http://www.morop.org/fr/normes/nem913f_f.pdf
http://www.morop.org/fr/normes/nem916f_f.pdf
http://www.morop.org/fr/normes/nem943f_f.pdf
http://www.morop.org/fr/normes/nem962f_f.pdf
Cerchiamo comunque di non fare confusione tra norme del modulare e norme fremo.
I moduli a un binario sono fremo così come i moduli del bellissimo filmato sul loro montaggio.
A noi questo non interessa, non é quello che dobbiamo fare.

[Andrea]

Ti ringrazio Carlo, perchè ci stai dando veramente un grosso aiuto.
Notavo che la larghezza è 50cm ma il binario è nel centro e a linea singola...
mumble mumble...

[topalov]

Una domanda, quanto costa una macchina del genere?
Ciao, Carlo

In Bulgaria costa 7500 euro, Made In China.

[Marshall61]

Prego Andrea!....veramente i binari sono due...., l'interbinario è di 43 mm.

Ciao, Carlo

[giuseppe_risso]

Molto interessante anche quello che ha postato Massimo.
Solo che mi si confondono le poche idee che ho in testa.
Da quello tedesco sembra che i moduli siano da cm. 50.
Da quello francese sembrerebbero addirittura cm. 35.

[Andrea]

Prego Andrea!....veramente i binari sono due...., l'interbinario è di 43 mm.

Si, è vero, volevo vedere se eri preparato.

[Marshall61]

Una domanda, quanto costa una macchina del genere?
Ciao, Carlo

In Bulgaria costa 7500 euro, Made In China.

...quì in Italia credo almeno il doppio!
Non ho a disposizione la cifra , ma con le dimensioni del banco puoi fare veramente tantissimi lavori....
Una persona che conosco, nè ha una con il banco 30x40 con testata laser e la pagata più di 5.000 euro, ma lui taglia solamente il cartoncino pressato ed il compensato fino a 3 millimetri.....

Grazie!

Ciao, Carlo

[Riccardo]

ecco sono pronto,
propongo un sondaggio:

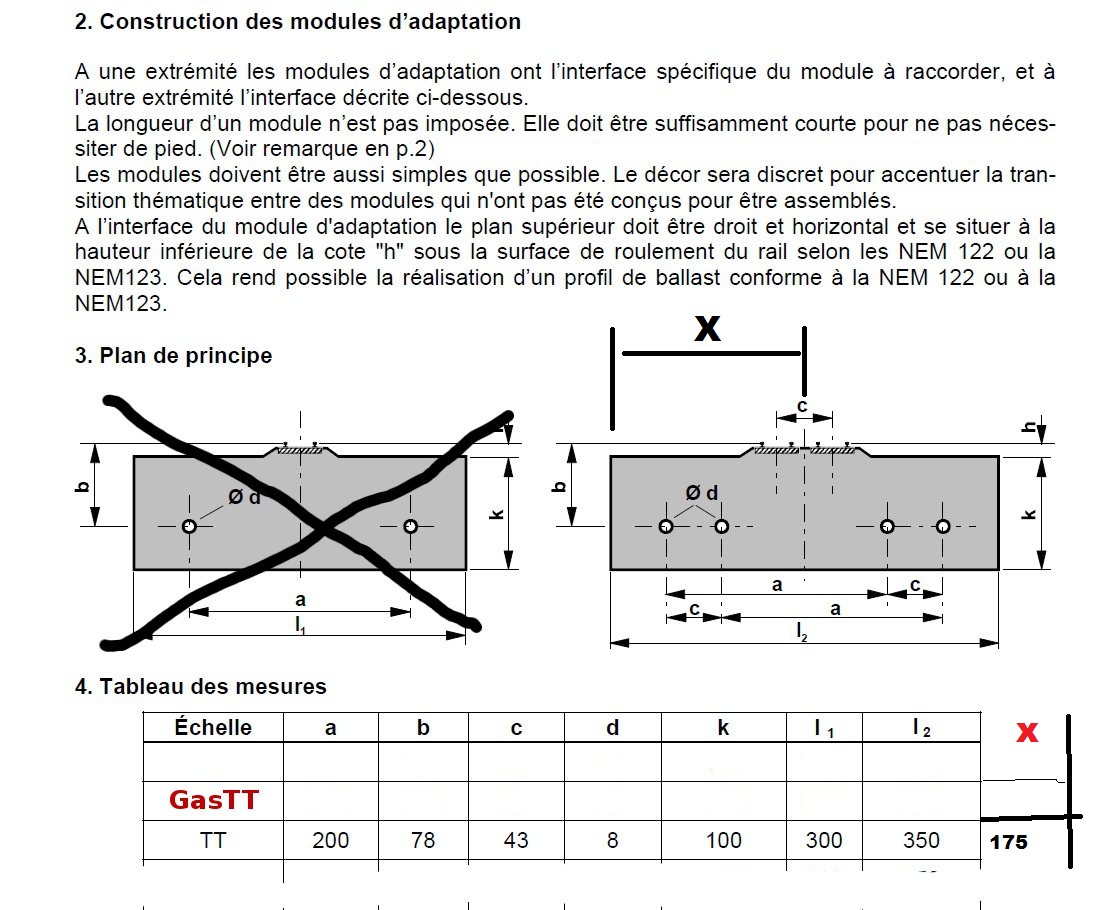

compiliamo la tabella (da Nem909 di Giuseppe) con le misure TT
sono da inserire le preferite (in funzione di quanto appreso sin d'ora) per GasTT
queste Nem hanno il profilo piatto e binari centrati ma ovviamente ci saranno anche le varianti montane http://www.aktt.de/cms/index.php?option ... &Itemid=45

ecco la pagina con le caselle vuote


Immagine:

242,52 KB

ho aggiunto la colonna X per la assimmetria del caso.

avanti

[Andrea]

Però mi pare un pò complesso da compilare e poi non tutti riescono a scrivere su un pdf.
Meglio allora creare un file escel che poi ogniuno compila.
Io però procederei per gradi, una cosa alla volta.
Sennò ci incasiniamo.
Prima cosa da stabilire la larghezza del modulo.
40, 50, 60?
Partirei da qui.

[giuseppe_risso]

Però mi pare un pò complesso da compilare e poi non tutti riescono a scrivere su un pdf.
Meglio allora creare un file escel che poi ogniuno compila.
Io però procederei per gradi, una cosa alla volta.
Sennò ci incasiniamo.
Prima cosa da stabilire la larghezza del modulo.
40, 50, 60?
Partirei da qui.

Per me una leggera preferenza per i 60 cm.

[Andrea]

Per me una leggera preferenza per i 60 cm.

Anch'io 60cm.
Non escluderei a priori i 50cm
Escluderei invece i 40cm anche perchè la stazione è comunque impegantiva.
Tu Riccardo che dici?

[giuseppe_risso]

Questi giorni ci ho pensato molto e la mia scelta si spostava ora sui 50 per praticità, ora sui 60 perché permetterebbe di realizzare moduli più ricchi. Ma se devo decidere sono per i 60 perché do' preminenza alla bellezza rispetto alla praticità.

[Andrea]

Non mettetevi a ridere ma una cosa importante da considerare sono anche... le misure di un baule di un auto.
Perchè lo spirito del modulare è poi quello di portarlo alle mostre.
E, per chi come me non ha un furgone, ci dve stare nel baule dell'auto.
Il mio baule è largo 110 quindi due moduli da 60 in piano non ci stanno.
Ma ci stanno in piedi...
Ci tenevo a dirlo perchè bisogna considerare tutto... ma proprio tutto...
Quindi prima di definire le regole del gioco bisogna rifletterci bene.
A proposito: chi realizzerà i disegni tecnici dei moduli (autocad?)

[Marshall61]

Non mettetevi a ridere ma una cosa importante da considerare sono anche... le misure di un baule di un auto.
Perchè lo spirito del modulare è poi quello di portarlo alle mostre.
E, per chi come me non ha un furgone, ci dve stare nel baule dell'auto.
Il mio baule è largo 110 quindi due moduli da 60 in piano non ci stanno.
Ma ci stanno in piedi...
Ci tenevo a dirlo perchè bisogna considerare tutto... ma proprio tutto...
Quindi prima di definire le regole del gioco bisogna rifletterci bene.
A proposito: chi realizzerà i disegni tecnici dei moduli (autocad?)

...è quello che affermavo anche io qualche post fà, il problema comune è proprio quello del trasporto.....



Ciao, Carlo
