NORME "modulare GAS TT"

[Andrea]

In questa pagina trovate i due file lavorati da Riccardo:

http://www.scalatt.it/nuvola%20TT.htm

Potrete aprire sia il file .doc (creato con openOffice) sia lo stesso in pdf per essere sicuri che si riesca a leggere integralmente.

Lo scopo è quello di implementare, cammin facendo, il documento relativo al modulare GAS TT.

Dovremmo averlo pronto (se ce la facciamo) per Novegro.

Mi raccomando, le modifiche in rosso per agevolarne la nuova impaginazione.

[Andrea]

Grazie Riccardo.
Documento aggiornato!

http://www.scalatt.it/nuvola%20TT.htm

[Andrea]

Documento aggiornato oggi!
Ho lasciato anche le due vers. precedenti.
Grazie Riccardo!

http://www.scalatt.it/nuvola%20TT.htm

[giuseppe_risso]

Dobbiamo essere grati a Riccardo che fa un lavoro utilissimo per tutti noi e che darà i suoi frutti quando inizieremo la costruzione dei moduli.
Grazie veramente.

[Edgardo_Rosatti]

Grazie Riccardo,
stai facendo un lavoro straordinario

[Riccardo]

Troppo generosi.... [:I][:I][:I]
Un doveroso ringraziamento va a tutti voi "esperti" ed anche a tutti i partecipanti del forum

[Andrea]

Nuovoletta aggiornata.
http://www.scalatt.it/nuvola%20TT.htm

[giuseppe_risso]

[Andrea]

Appena sarà ultimato, lo dovremo propagandare in tutto il mondo.

[Riccardo]

.... in tutto il mondo.

possiamo lanciarlo (tipo volantinaggio) con un idrovolante

.... oramai siamo a buon punto, parte costruttiva dovrebbe essere ok; parte elettrica magari sento anche Edgardo ma dovremmo essere ok (poi gli specifici es. stazioni, depositi ecc dove la questione è un pò più complessa si potrà definire "internamente" o a richiesta del modellista); scenary da definire qualche colore (per questi dettagli scenografici, visto che servono anche sponsor, non si potrebbe coinvolgere qualche commerciante con l'indicazione di prodotti specifici...?); se arriva poi anche la "benedizione" del Sig. Alceo .... siamo in volo !!!! (prenoto il volatile... però io non ci salgo .... ...)

[Edgardo_Rosatti]

Per la parte elettrica ho i prototipi delle schede che aspettano solo di essere provati.
Provo ad assemblare qualche pannello con dimensioni standard. Magari non incollo le testate ai moduli per laciar spazio agli sviluppi futuri delle testate in compensato marino tagliate al laser...

Parto con quattro moduli standard che sono il minimo indispensabile per avere una piena linea funzionante e per avere una base per lo scenery.

Vi aggiorno apprena possibile

Ciao

[Riccardo]

molto bene Edgardo,
anch'io sto costruendo un modulo con avanzi di legno (mi è venuto 80 cmx 55).
Principalmente lo faccio per "palestra", per capire, ne devo fare di km di pratica , poi metterò qualche foto così Giuseppe mi guiderà sulla retta via

[Edgardo_Rosatti]

Palestra, appunto...

Magari al tuo modulo possiamo dargli le alimentazioni, l'importante è metterlo in piedi e realizzarlo.

Correggetemi se sbaglio, ma credo che Giuseppe stia facendo quello che crede sia più opportuno di fare in questo momento.
Alla fine le regole minime per i moduli ci sono, quindi va bene iniziare a fare qualsiasi cosa che possa essere un contributo al modulare.
Ci sta già lavorando anche eurostar...

Gli ingredienti non mancano.

Ciao

[giuseppe_risso]

Io, ho iniziato per due motivi:
1° la mia lentezza
2° ho pensato che servisse rompere il ghiaccio se no si rischiava di andare troppo per le lunghe.
Certe cose si sprezzano e affinano solo con la prova pratica.
Poi, tenute ferme le testate, il resto più o meno é libero, quindi...
E comunque, si può sempre modificare in corso d'opera.
Penso sia un'ottima cosa se anche voi iniziate.
L'importante é comunicare quello che man mano si fa, anche se sembra poca cosa.
Io, ora, sono fermo perché aspetto gli scambi e senza di quelli non posso proseguire a mettere i binari, ma appena arrivano riparto.
Quindi, sotto con le foto e le spiegazione.

[Edgardo_Rosatti]

Giusto, l'importante è iniziare e comunicare....

Io mi lascio trascinare da molte idee innovative (dal mio punto di vista) e che mi distraggono dal progetto inziale.
Ma questa è un'altra storia.

Ora come ora credo che ci si debba concentrare sul funzionamento in sè del modulare e proporre un impianto valido per la circolazione dei treni.

Qundi da domani inizio a impostare i moduli di piena linea... La macchina combinata per le lavorazioni del legno ce l'ho', quindi non ho scuse

Vi aggiorno appena posibile..

Ciao
Edgardo

[Andrea]

Qundi da domani inizio a impostare i moduli di piena linea... La macchina combinata per le lavorazioni del legno ce l'ho', quindi non ho scuse

Un giorno devo passare ASSOLUTAMENTE a trovarti, devo vedere gli "sviluppi" del tuo invidiabile laboratorio.
A proposito: Fabrizio è formalmente dei "nostri", ora può accedere alla nostra area riservata.

[Riccardo]

benvenuto Fabrizio


per Giuseppe e Edgardo,
sto facendo proprio palestra con questa specie di modulo, dopo tutte le chiacchiere e messaggi che ho postato, trattasi sempre di prima volta, di primo assoluto cimento...
probabilmente finirà nella bacheca come la terza stella

a parte gli scherzi, poi metterò evoluzione e fasi costruttive così da ricevere consigli e pareri....
da Gennaio si partirà con i moduli ufficiali.
Per tale proposito, Edgardo: stai preparando diversi moduli per poi sostituirvi le testate; Fabrizio, Andrea, Giuseppe, ..... se partiamo anche con il taglio testate, avete già una vostra previsione di quante ve ne serviranno? si dovrà anche prevedere una riserva per i richiedenti?
Credo di farci stare nel pannello anche alcune dime per chi le desidera, ( poi posto un disegno per capirci meglio.
Per concludere devo postare un pò di foto e disegni, sono sempre di corsa

[giuseppe_risso]

benvenuto Fabrizio


per Giuseppe e Edgardo,
sto facendo proprio palestra con questa specie di modulo, dopo tutte le chiacchiere e messaggi che ho postato, trattasi sempre di prima volta, di primo assoluto cimento...
probabilmente finirà nella bacheca come la terza stella

a parte gli scherzi, poi metterò evoluzione e fasi costruttive così da ricevere consigli e pareri....
da Gennaio si partirà con i moduli ufficiali.
Per tale proposito, Edgardo: stai preparando diversi moduli per poi sostituirvi le testate; Fabrizio, Andrea, Giuseppe, ..... se partiamo anche con il taglio testate, avete già una vostra previsione di quante ve ne serviranno? si dovrà anche prevedere una riserva per i richiedenti?
Credo di farci stare nel pannello anche alcune dime per chi le desidera, ( poi posto un disegno per capirci meglio.
Per concludere devo postare un pò di foto e disegni, sono sempre di corsa

Ecco, il problema delle dime.
La posizione dei binari dal bordo del pannello può anche essere presa con un metro, se invece che 200 mm spaccati fossero 201 o 199 cambia poco, un simile scostamento sul filo esterno dei pannelli sarebbe trascurabile.
Invece sarebbe insostenibile se ci fosse tra un binario e l'altro.
Quindi fondamentale sarà l'utilizzo di dime precisissime e tutte uguali.
Quella che ho fatto di prova si é rivelata utilissima per la posa dei binari.

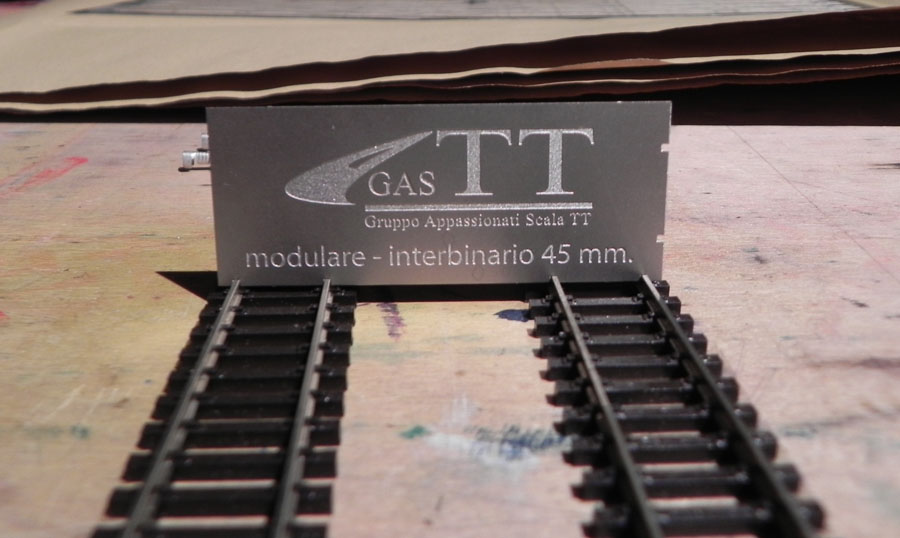

Immagine:

94,19 KB

Cosa facciamo?
Ciascuno si arrangia con il calibro o ne facciamo fare una serie da spedire a tutti i costruttori di moduli?
Nel primo caso si può partire subito, nel secondo, per fissare i binari di testa al modulo, si dovrebbe aspettare che le dime siano fatte

[Andrea]

Cosa facciamo?
Ciascuno si arrangia con il calibro o ne facciamo fare una serie da spedire a tutti i costruttori di moduli?
Nel primo caso si può partire subito, nel secondo, per fissare i binari di testa al modulo, si dovrebbe aspettare che le dime siano fatte

Io opterei per la seconda soluzione.
Non tutti hanno un calibro e forsi ci sono comunque margini di errore.
Con la dima non si scappa.
Qual'è indicativamente il costo di una dima?

[Andrea]

..... se partiamo anche con il taglio testate, avete già una vostra previsione di quante ve ne serviranno? si dovrà anche prevedere una riserva per i richiedenti?

Riccardo, mi ricordi il quantitativo minimo di testate?
Io ho in previsione un modulo (per ora), poi ci sono i moduli stazione che ritengo saranno due o tre.

[Riccardo]

eccomi,
dal foglio da 150x150 cm. si ricavano 30 testate e volendo 8 dime (con i riferimenti fori/binari/interassi per avere sia la centratura nella testata sia l'interasse tra i binari)
Da parte mia credo almeno di prendere testate per 4 o 5 moduli (vista la mia esperienza ne posso "bacare" diverse ...

Poi vi sono alcuni in prenotazione moduli....
Dovremmo fare una lista quantitativo aggiungendo i primi candidati.
Sarà anche il caso di farci fare una testata di prova per capire se tutto ok ? prima di partire ?

allego il pdf con il disegno del foglio

TESTATE-GASTT.pdf (21,39 KB)

[giuseppe_risso]

Qual'è indicativamente il costo di una dima?

Il costo dipende da alcune variabili.
In una lastrina cm 20x30 se ne ricavano una trentina.
Se si fanno sottili, diciamo 2/10 di mm (poi si possono rinforzarle incollandole su un supporto rigido) la fotoincisione costa circa 14 euro.
Le pellicole, se le devo fare a Chiavari, c'é uno solo che le fa ed é uno della banda di Alì Babà e vuole € 15 ciascuna quindi sono altri € 30.
Poi devo spedirle a Milano e sono circa altri € 9.
Poi devo farle tornare a Chiavari e sono altri € 9.
Quindi, se le devo far fare io sono circa € 2 + spese di spedizione ai singoli richiedenti.
Però, se ci fosse uno che a Milano facesse le pellicole a un prezzo minore e se qualcuno le portasse e poi le andasse a ritirare alla Lasertech si risparmierebbero 18 euro di spedizioni + la differenza sul costo delle pellicole.
Ma il vero problema, secondo me, non sono i costi, ma i tempi.
Tra una cosa e l'altra diciamo un mese?
Più o meno penso sia realistico.

[Andrea]

Giuseppe, mi pare una cifra più che ragionevole.
Alla fine la singola dima ha un costo contenuto.
Trenta mi sembrano persin troppe perchè poi potremmo farle girare....
Potremmo comunque inserirla nel kit a cui faceva riferimento Riccardo. e fare un unico prezzo.

[Andrea]

Sarà anche il caso di farci fare una testata di prova per capire se tutto ok ? prima di partire ?

E' un aspetto importante.
Ma ci fanno una testata di prova?

[Andrea]

Poi vi sono alcuni in prenotazione moduli....
Dovremmo fare una lista quantitativo aggiungendo i primi candidati.

Giusto.
Questa discussione la dovremmo portare in chiaro perchè la vediamo solo noi "marchiati" GAS TT....
