Ferrovia del Gottardo eseguita da un principiante.

[Excalibur]

Dopo aver subito, a ragione, un paio di rimbrotti da parte dei moderatori perchè stavo intasando con i miei interventi, a volte fuori luogo, la Sezione sulla Recensione del Gottardo, dietro loro suggerimento, mi sono deciso ad aprire una nuova Sezione per illustrare l'avanzamento dei miei lavori.
Da non dimenticare che sono al mio primo plastico ferroviario, quindi sto eseguendo alla lettera tutti i vari suggerimenti degli esperti, ricorrendo di tanto in tanto alla fantasia.
Rimanendo un pò di spazio a disposizione sul plastico della DeA, mi è venuta in mente la stessa identica idea di Antonio e cioè di aggiungere, tramite altri scambi, un ulteriore troncone, secondo lo schema sotto riportato.



Come sappiamo, si sta andando molto a rilento con la fornitura dei vari elementi ed ecco quello che ho messo in opera fino a questo momento.



Nel frattempo mi sono industriato per realizzare i collegamenti supplementari di linea, l'alimentazione dei vari sezionamenti e dei motori degli scambi, cercando di realizzare un cablaggio al meglio.



Ho anche preparato uno schema di massima, secondo il quale sto preparando un quadro sinottico di comando.



I cerchi per ora stanno a rappresentare i fori con il loro diametro che dovrò praticare per l'alloggiamento dei vari interruttori, pulsanti e led di controllo.
Se qualcuno avesse qualche suggerimento da darmi, sarà il ben accetto.

[MrMassy86]

Bene Alceo, ti seguirò con piacere!!!
Massimiliano

[Excalibur]

Bene Alceo, ti seguirò con piacere!!!
Massimiliano

Forse Massimiliano faresti bene a seguire quelli più bravi di me.

[FraPis]

Molto bene Alceo, finalmente abbiamo il piacere di partecipare alla tua realizzazione

[Excalibur]

Molto bene Alceo, finalmente abbiamo il piacere di partecipare alla tua realizzazione

Niente a che vedere Francesco con la tua opera d'arte.
Però bisogna riconoscere che mi sto impegnando.

[Andrea]

Bene Alceo, ogni tanto butterò l'occhio e ti autorizzo sin d'ora a mettere un bel campo da tennis, rigorosamente in terra battuta, al posto del laghetto.
E' un'idea...

[Excalibur]

Bene Alceo, ogni tanto butterò l'occhio e ti autorizzo sin d'ora a mettere un bel campo da tennis, rigorosamente in terra battuta, al posto del laghetto.
E' un'idea...

Certo, se siamo in Svizzera, un bel campo da tennis con Roger in azione non ci starebbe proprio male.
Gran bella idea la tua.

[Andrea]

Se ti interessa, poi ti posto degli esempi, trovi anche dei campi da tennis commerciali.
Pensa che io avevo in programma un modulo con un Tennis Club ma poi ho dirotttato sul Kartodromo.

[Excalibur]

Potrebbe essere una buona idea, ma un campo da tennis in un luogo sperduto, per esempio al posto del laghetto, che ci azzecca ?

[v200]

Grazie Alceo per aver aperto la discussione sul Tuo lavoro, sarà molto più interessante seguirla per vedere le varie fasi di lavoro con gli interventi personali per terminare un lavoro di costruzione.
Auguri per questo impegno

[FraPis]

Ciao Alceo, ho trovato i deviatori miniaturizzati a leva con posizione centrale a riposo e laterale dx/sx instabile con ritorno al centro a molla, può essere utilizzato al posto della coppia di pulsanti per il comando di ciascun deviatoio
https://www.compel-elettronica.com/inte ... 40063.html

[Excalibur]

Molto interessante Francesco, era quello che andavo cercando, ma che non sono riuscito a trovare, ora grazie a te, penso di sostituire i pulsanti con queste levette, che trovo molto più pratiche e meno ingombranti.
Mi servirebbe di sapere un'ultima cosa per completare il mio quadro sinottico e cioè dovresti sapermi dire quale tipo, o marca, di relè bistabile utilizzare per gli scambi e dove poterli reperire.
Ho visto inoltre che nel circuito elettrico bisogna inserire due resistenze da 1 Kohm ciascuna.
Sono proprio indispensabili, considerato che si lavora con una bassissima tensione?

[Excalibur]

Approfitto Francesco del fatto che tu fai colazione con resistenze ed interruttori, quindi ti chiederei per cortesia (e questa è l'ultima) di postare un disegnino, o schemino, di come andrebbero collegati elettricamente questi nuovi elementi ai motori degli scambi, resistenze e relè compresi.
Mi avvalgo delle tue conoscenze, prima che io mandi tutto in corto, impianto domestico compreso.

[FraPis]

Mi servirebbe di sapere un'ultima cosa per completare il mio quadro sinottico e cioè dovresti sapermi dire quale tipo, o marca, di relè bistabile utilizzare per gli scambi e dove poterli reperire.
Ho visto inoltre che nel circuito elettrico bisogna inserire due resistenze da 1 Kohm ciascuna.
Sono proprio indispensabili, considerato che si lavora con una bassissima tensione?

Questi sono i relè bistabili
https://www.compel-elettronica.com/rele ... 84221.html

Visto che ci sono, questi sono i led bicolore
https://www.compel-elettronica.com/diod ... 00745.html

Le resistenze occorrono perché il led funzionano con tensioni inferiori dei 12÷14V erogati dal trasformatore (circa 3V)

ti chiederei per cortesia (e questa è l'ultima) di postare un disegnino, o schemino, di come andrebbero collegati elettricamente questi nuovi elementi ai motori degli scambi, resistenze e relè compresi.

Lo schema è sempre lo stesso, la differenza sta nel pulsante doppio e nei led bicolore (unificati) appena posso ti preparo uno schemino

[Excalibur]

Bellissima la soluzione dei led bicolori, adottata anche questa.
Avevo già acquistato i led monocolore e relativi supporti, ma questi presentano soltanto due fori, avendo i led due conduttori.
Nel tuo link sono mostrati soltanto i led bicolori e non i supporti, forniscono anche supporti a tre fori ?
Più vado avanti e più mi sto rendendo conto che senza il vostro valido aiuto ed appoggio, rischierei di fare "pecionate", come dicono a Roma.

[FraPis]

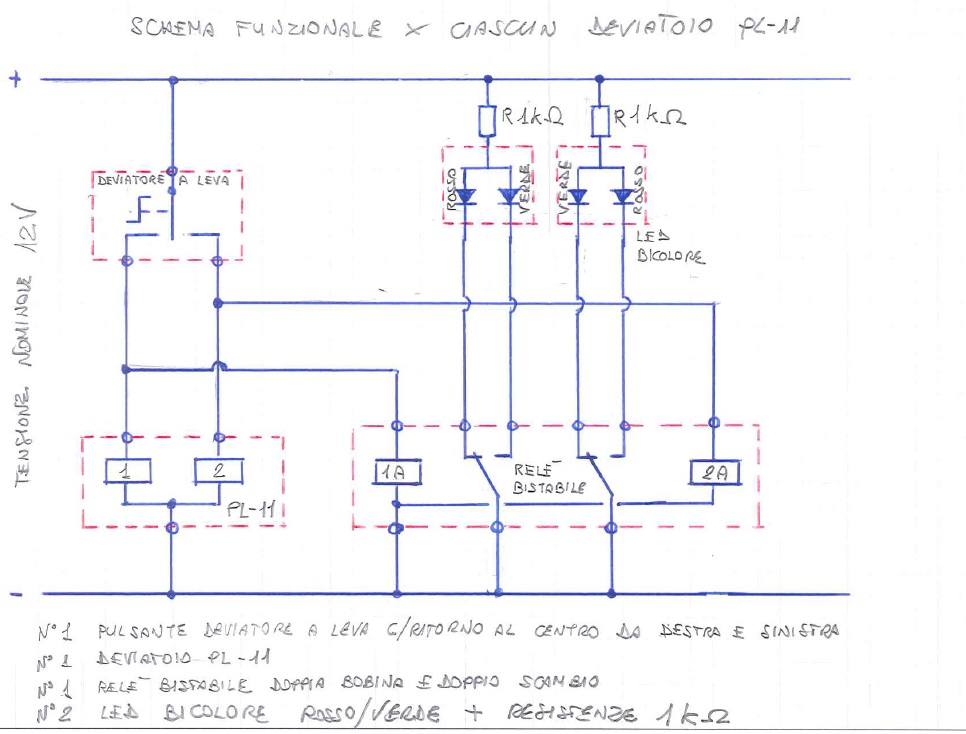

Ecco lo schema di collegamento, buon lavoro

[sal727]

I deviatori a tre posizioni che hanno il ritorno sul centrale sono chiamati "MOM-OFF-MOM"

[Excalibur]

Ecco lo schema di collegamento, buon lavoro

Schema molto chiaro, anche un principiante come è in grado di realizzarlo.
E i supporti a tre fori per i led ?
Avrei voluto praticare un terzo forellino per il terzo conduttore su quelli in mio possesso, ma non vi è lo spazio sufficiente.

[sal727]

Qui trovi i led bicolore rosso verde a due terminali
https://it.rs-online.com/web/p/led-visibili/2285641/
invertendo la polarità cambia colore

[Excalibur]

Grazie Salvatore, in questo caso potrò utilizzare i miei supporti a due conduttori.

[sal727]

Alceo, fai attenzione che in questo caso devi utilizzare i deviatoi MOM-OFF-MOM doppio
http://www.ebay.it/itm/Deviatore-levett ... 33a02f5f70

[FraPis]

Con i led bicolore a 2 terminali devi apportare delle modifiche allo schema, il colore cambia con l'inversione della polarità.
Se vuoi usare i portaled a 2 fori già acquistati con i led a tre terminali fora completamente il supporto in plastica con una punta più grossa poi utilizzi guaina termorestringente oppure se hai pazienza qualche pezzetto di guaina di conduttori di rete svuotati dal rame

[Excalibur]

D'accordo, mi industrierò per modificare i supporti che già possiedo.
Però non ho ben capito se, volendo utilizzare i led bicolori a tre conduttori, dovrò usare i deviatoi MOM-OF-MOM consigliati da Francesco, oppure quelli doppi suggeriti da Salvatore.
Scusate entrambi la mia insistenza, ma non vorrei commettere bestialità.

[sal727]

Mi correggo, se usi il deviatore singolo e colleghi un relè bistabile, non è necessario utilizzi i contatti doppi del relè per attivare il bicolore, nel caso invece che vai direttamente ai led devi usare il deviatore doppio per fornire la giusta alimentazione.

[Excalibur]

Grazie Salvatore per la precisazione, è previsto di utilizzare i relè.
