Grazie a tutti per i complimenti
Digtrain ha scritto:
liftman ha scritto:

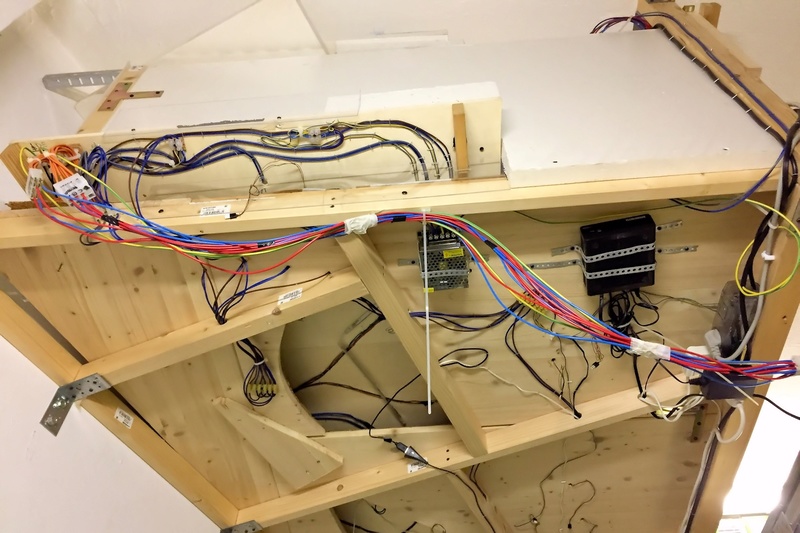

Bel progetto, sono rimasto impressionato dalla cura con cui hai realizzato questa:
Concordo con te Rolando!!!

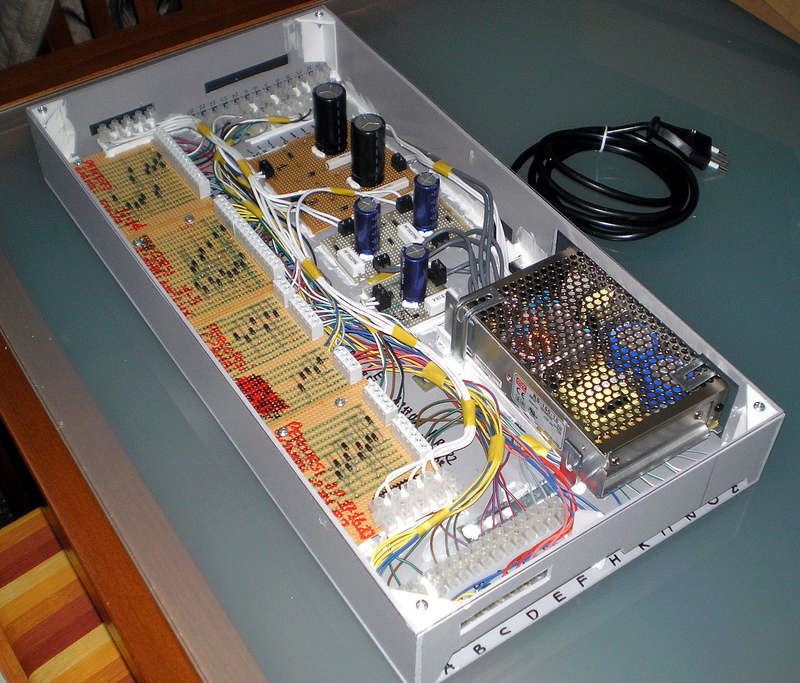

Sono i circuiti di scarica capacitiva e le matrici a diodi?

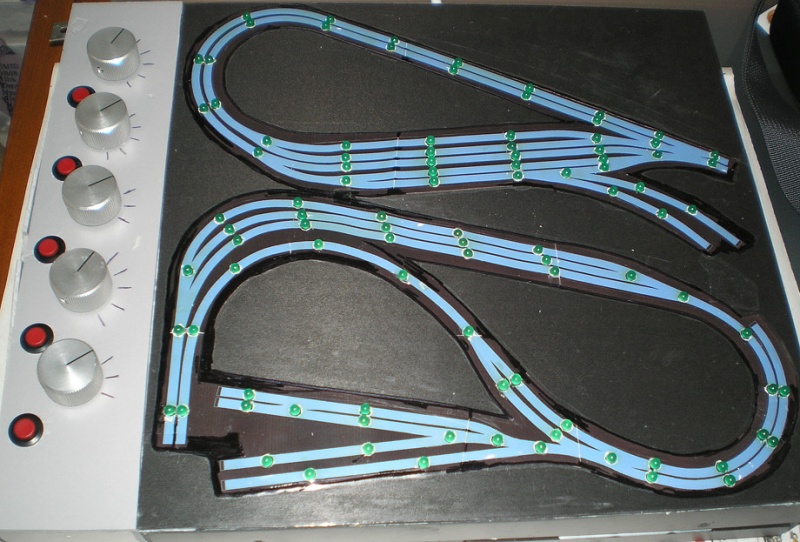

Esatto e vengono comandati dalle manopole e pulsanti posti sull'altro pannello con i percorsi indicati dai led :geek:
Ecco gli schemi realizzativi del sistema di controllo degli itinerarii:

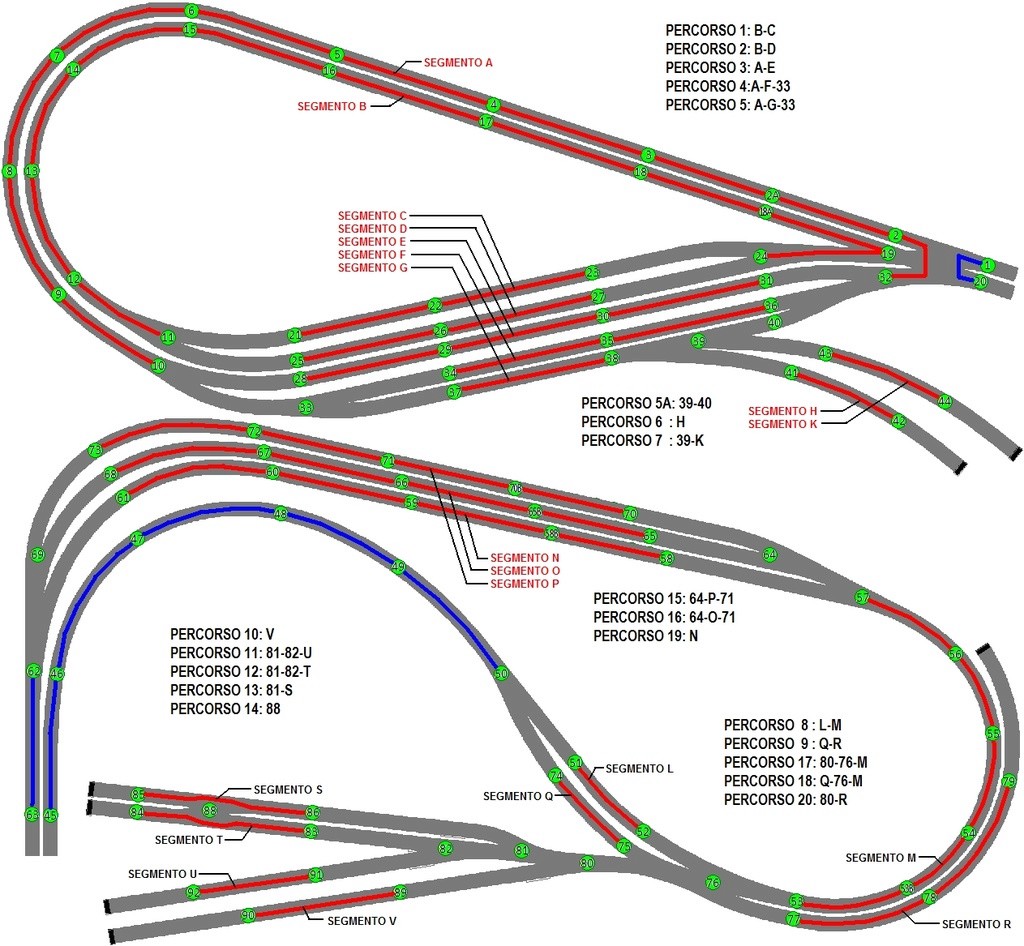

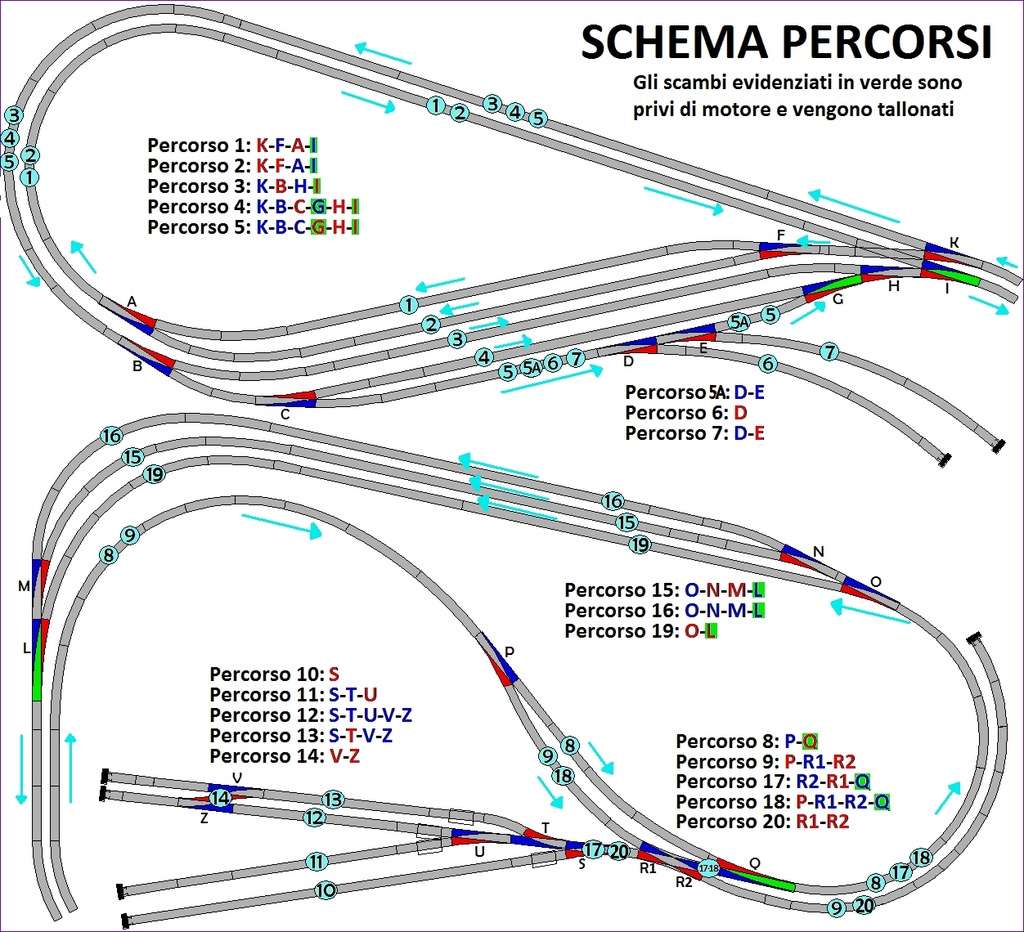

Schema con numerazione dei percorsi possibili, suddivisi in 5 zone gestite da altrettante manopole+pulsanti
(Stazione Principale, Stazione Nascosta, Scalo Merci Superiore, Scalo Merci inferiore, Asta di Manovra):

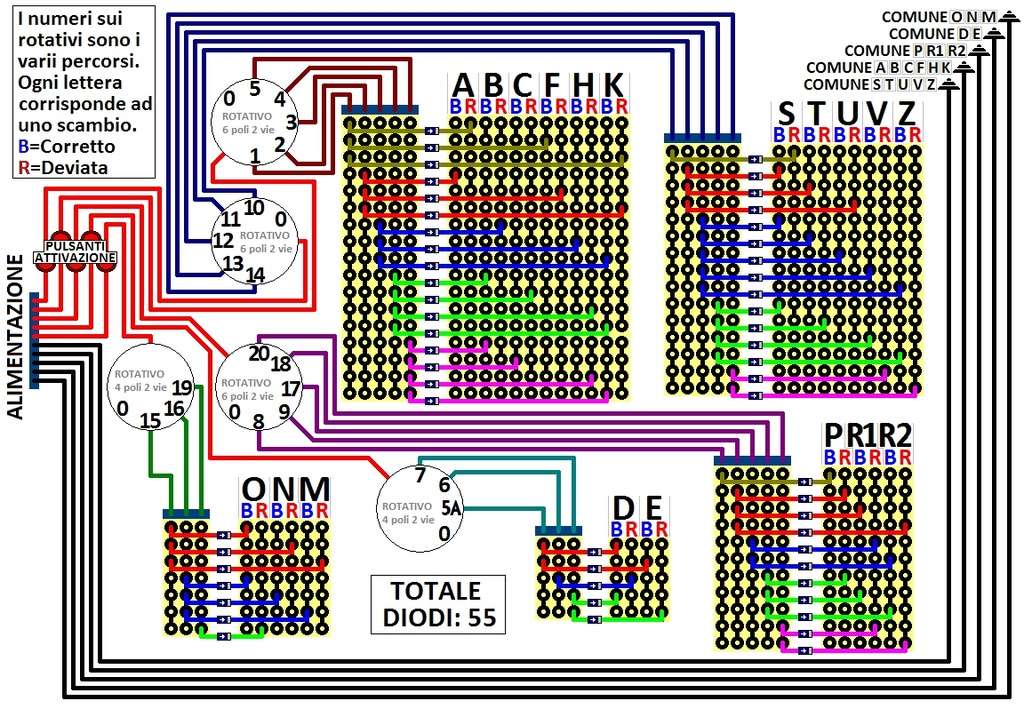

Schema dei collegamenti delle manopole+pulsanti alle relative matrici di diodi:
Schema dei collegamenti del pannello led indicante i percorsi attivi:
Digtrain ha scritto:
Io però sono allergico agli alimentatori switching...quando li vedo grido subito "vade retro"!!!
Davide, ovviamente la mia è una battuta!!!
Ciao Walter :geek:
Cosa ti porta all'avversione verso gli switching?
MrMassy86 ha scritto:
Complimenti Davide, è un progetto molto interessante che permette un bel movimento e un esercizio realistico, seguirò con piacere gli sviluppi

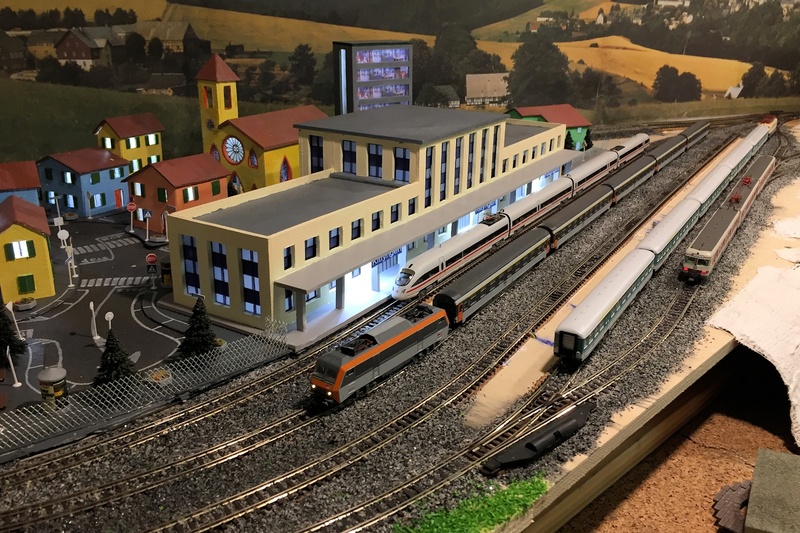

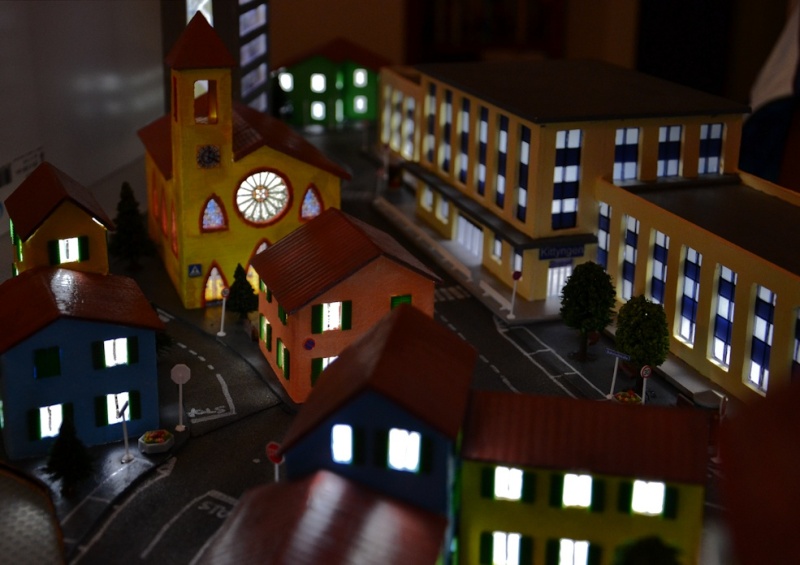

Molto ben fatti fin qui i lavori, le immagini illuminate sono di grande effetto, mi ha colpito la foto con la teca a vetri che protegge il plastico durante il non utilizzo, segno che hai curato tutti i dettagli
Belli i vari video, gustati con piacere
Massimiliano
Dato che il plastico è per due lati (posteriore e destro) "a muro" è stato semplice chiudere il lato sinistro, controsoffittare con faretti il cielo e mettere due finestre in plexiglass scorrevoli per il frontale
