Plastico ferrovia Gottardo DeA Scala N by FraPis

[FraPis]

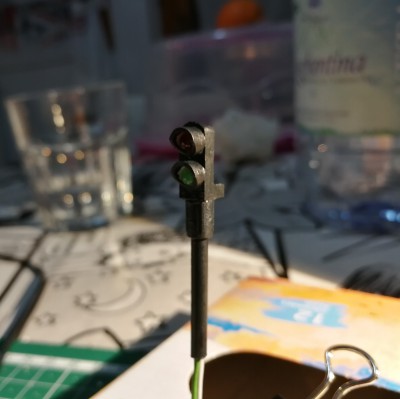

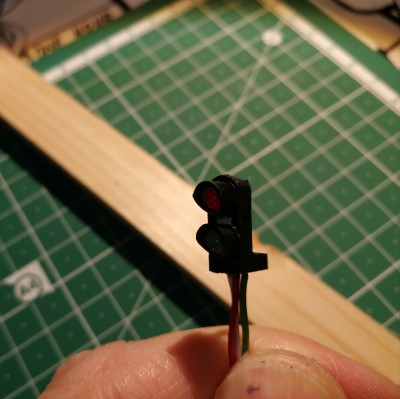

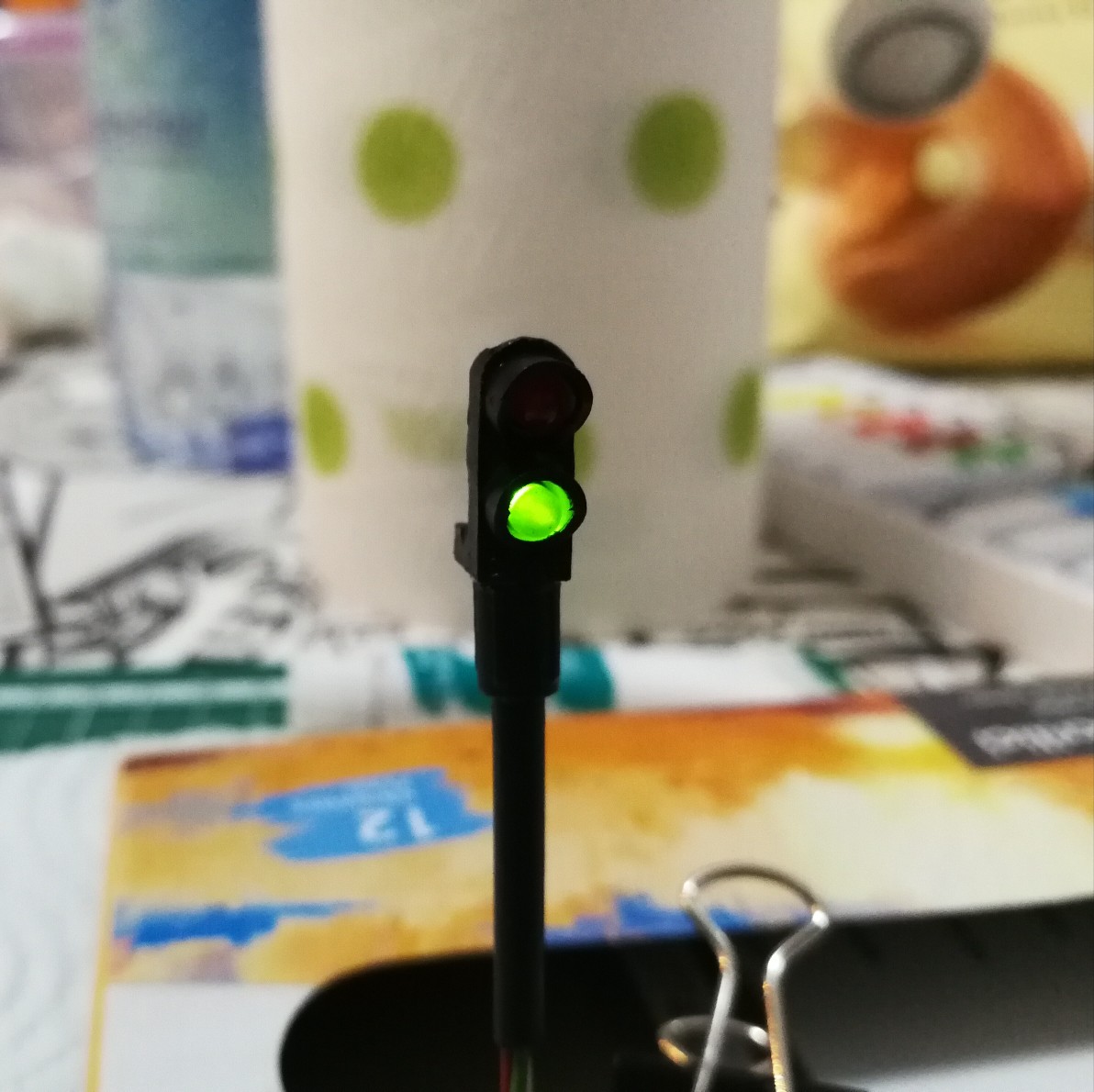

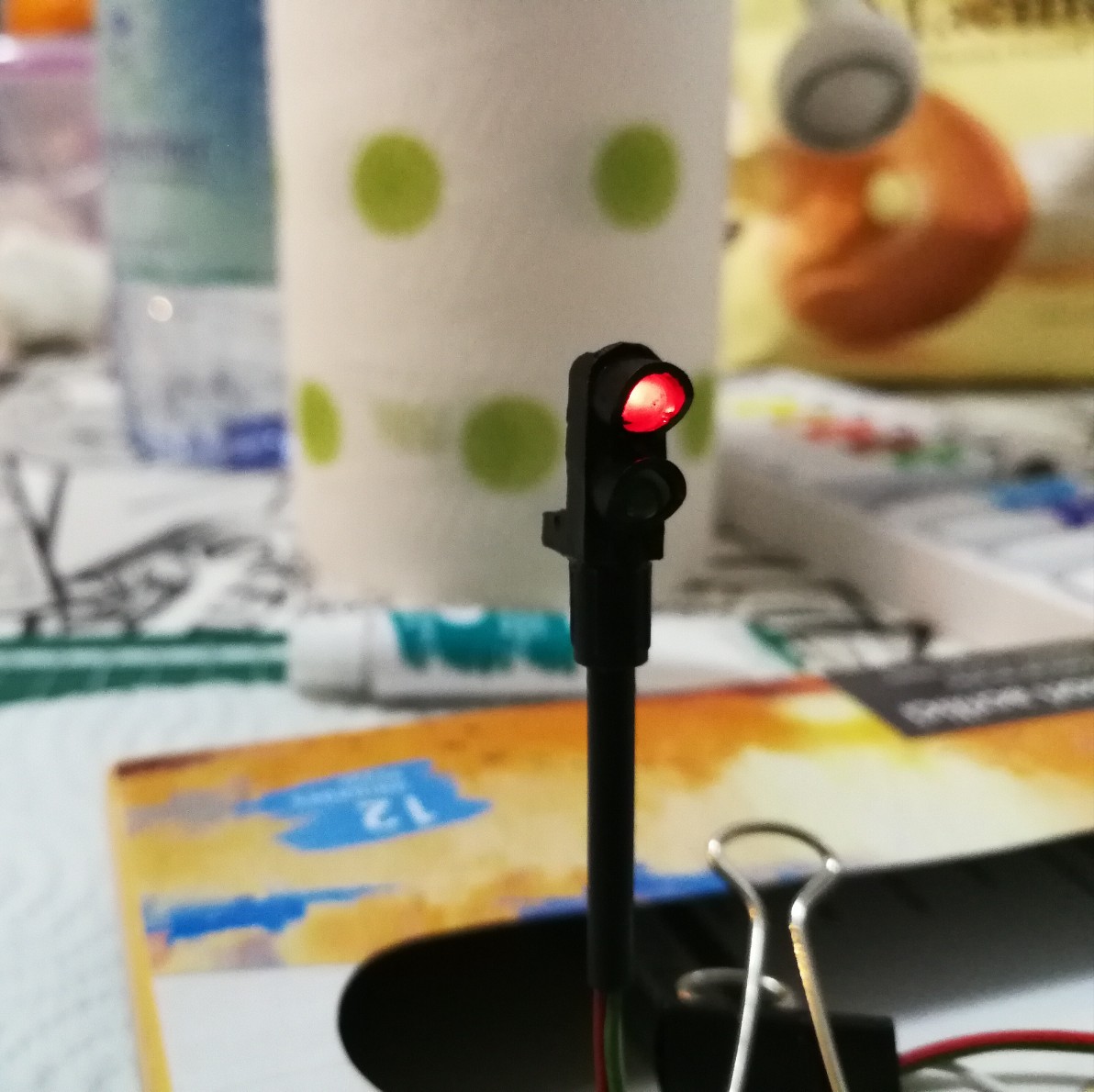

Prototipo terminato

[Excalibur]

Direi che hai ottenuto un ottimo risultato, migliore di quelli che si vedono in commercio.

[v200]

Complimenti
P.S alcuni segnali Tedeschi e Svizzeri hanno altro colore ad esempio verde per i Tedeschi e grigio per gli Svizzeri, in base anche al epoca

[Excalibur]

Complimenti
P.S alcuni segnali Tedeschi e Svizzeri hanno altro colore ad esempio verde per i Tedeschi e grigio per gli Svizzeri, in base anche al epoca

Per colorazione intendi forse quella del palo e della struttura ?

[FraPis]

La luce non permette di vedere bene il colore ma l'ho dipinto con un verde molto scuro

[Excalibur]

Mi fido di te, ma dalla foto sembra piuttosto un nero.

[MrMassy86]

Bel lavoro Francesco!!!
Massimiliano

[v200]

Si esatto la struttura, in alcuni casi nelle DB pali è segnali erano in verde chiaro

[v200]

E' lanterna nera sempre DB. Anche SBB pali grigio chiari e lanterne nere per poter vedere i colori

[Egidio]

Ben fatto Francesco. Saluti. Egidio.

[Peppe Petronio]

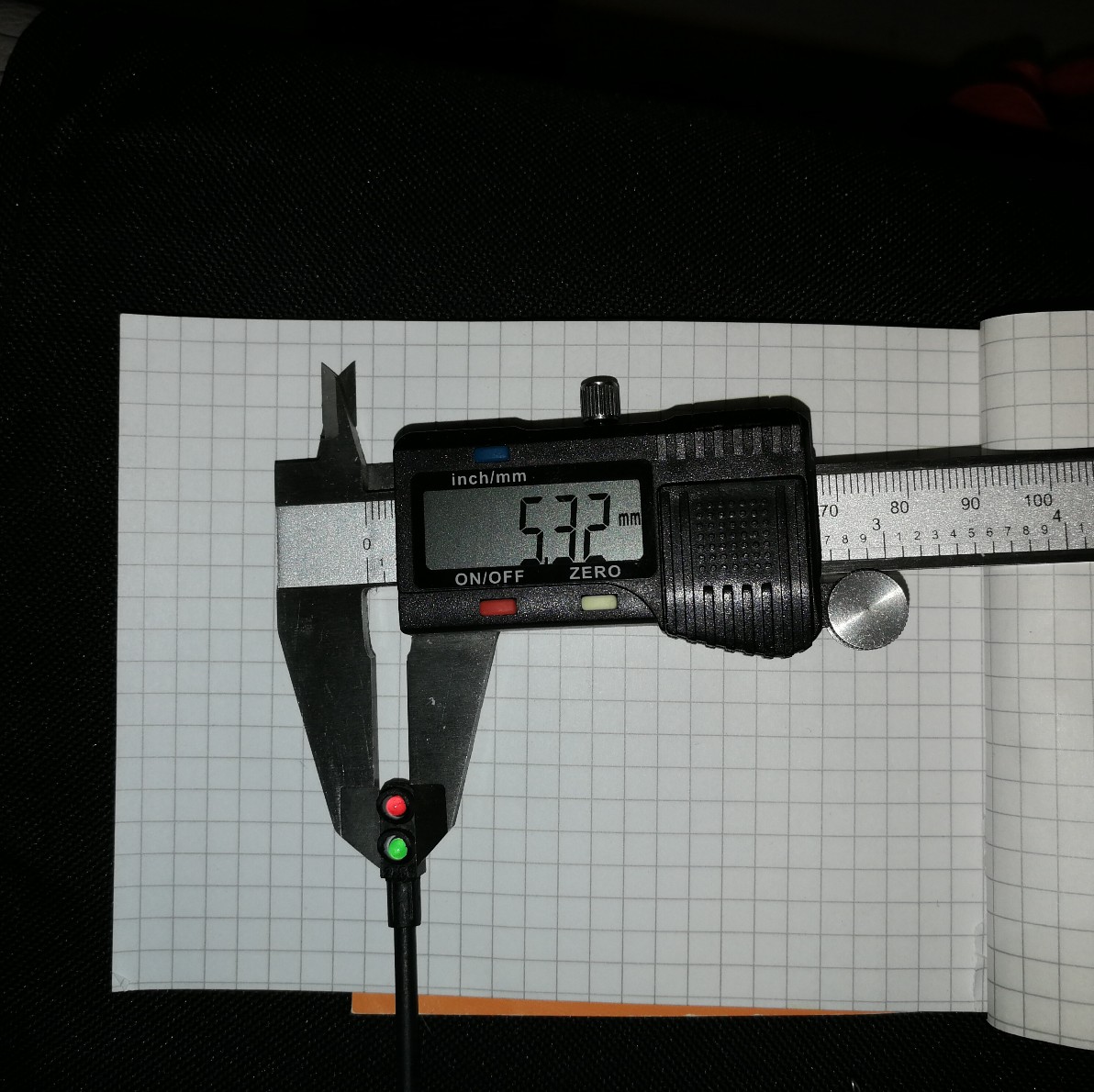

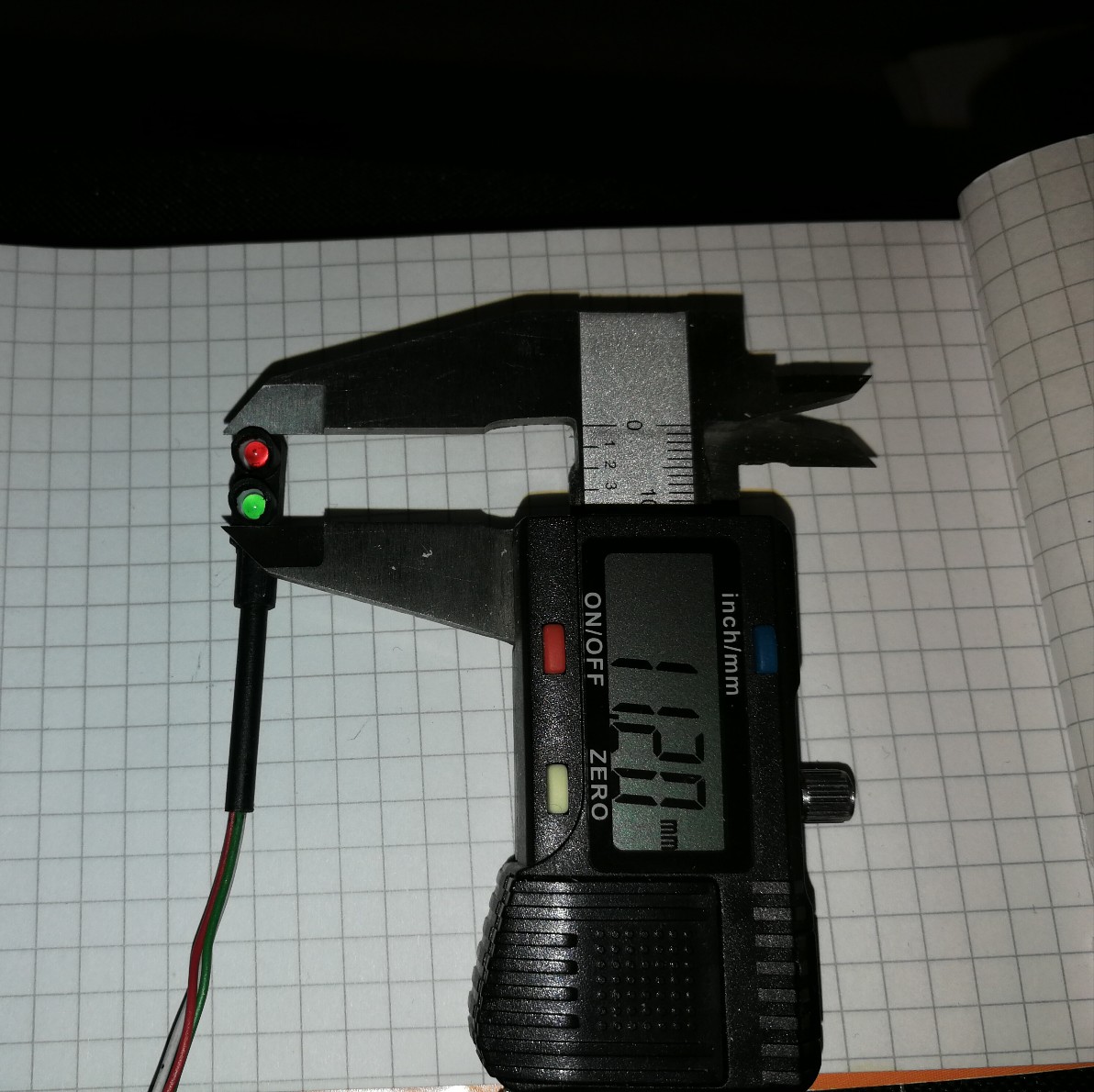

Bravo un bel lavoro! ma però a me sembra troppo grande per essere proporzionato per la scala N , ho preso un piccolo mamut e ho fatto alcune misure con i miei semafori della FL , e non mi sembrano proprio in scala.
Peppe

[FraPis]

Bravo un bel lavoro! ma però a me sembra troppo grande per essere proporzionato per la scala N , ho preso un piccolo mamut e ho fatto alcune misure con i miei semafori della FL , e non mi sembrano proprio in scala.
Peppe

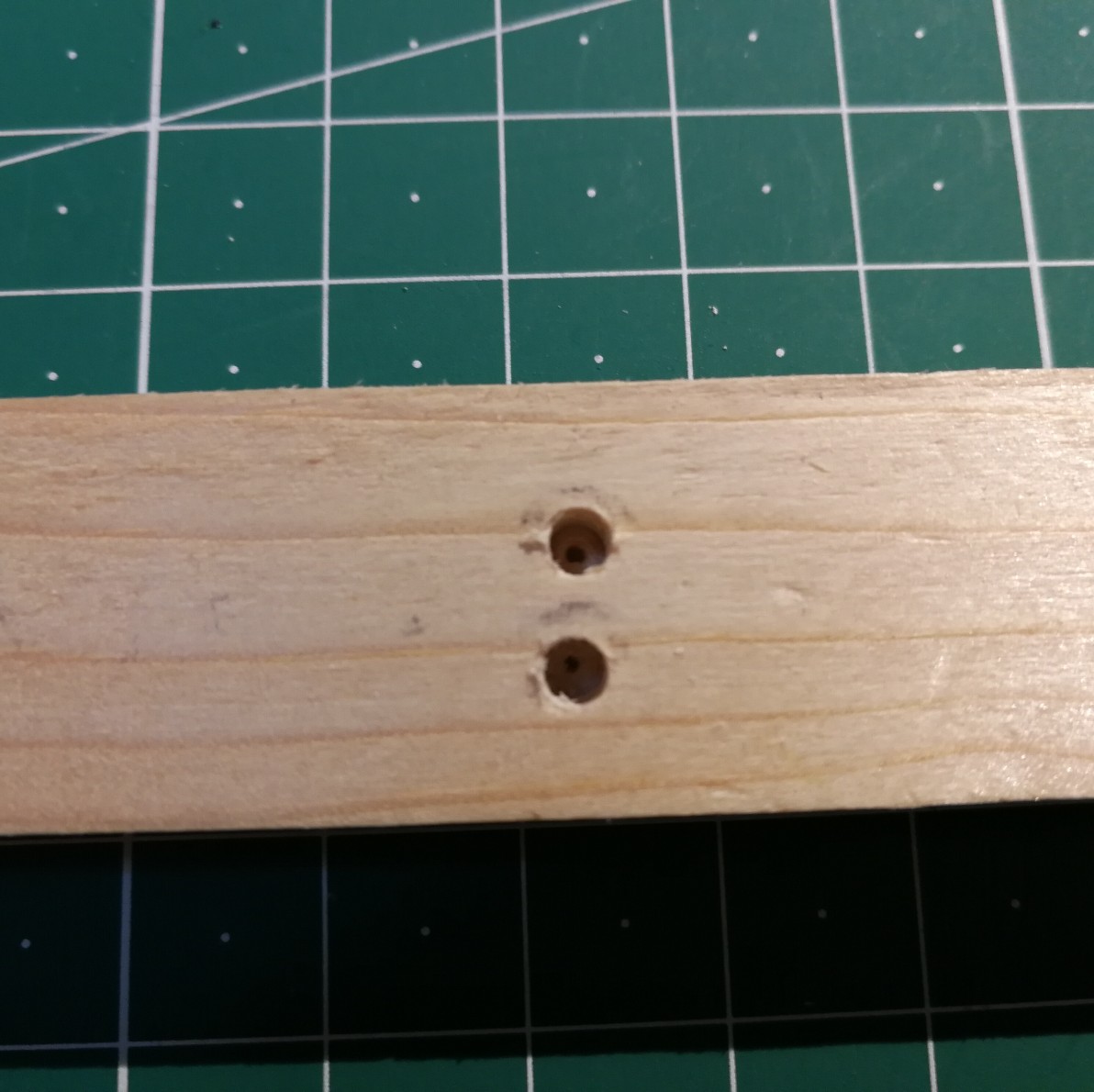

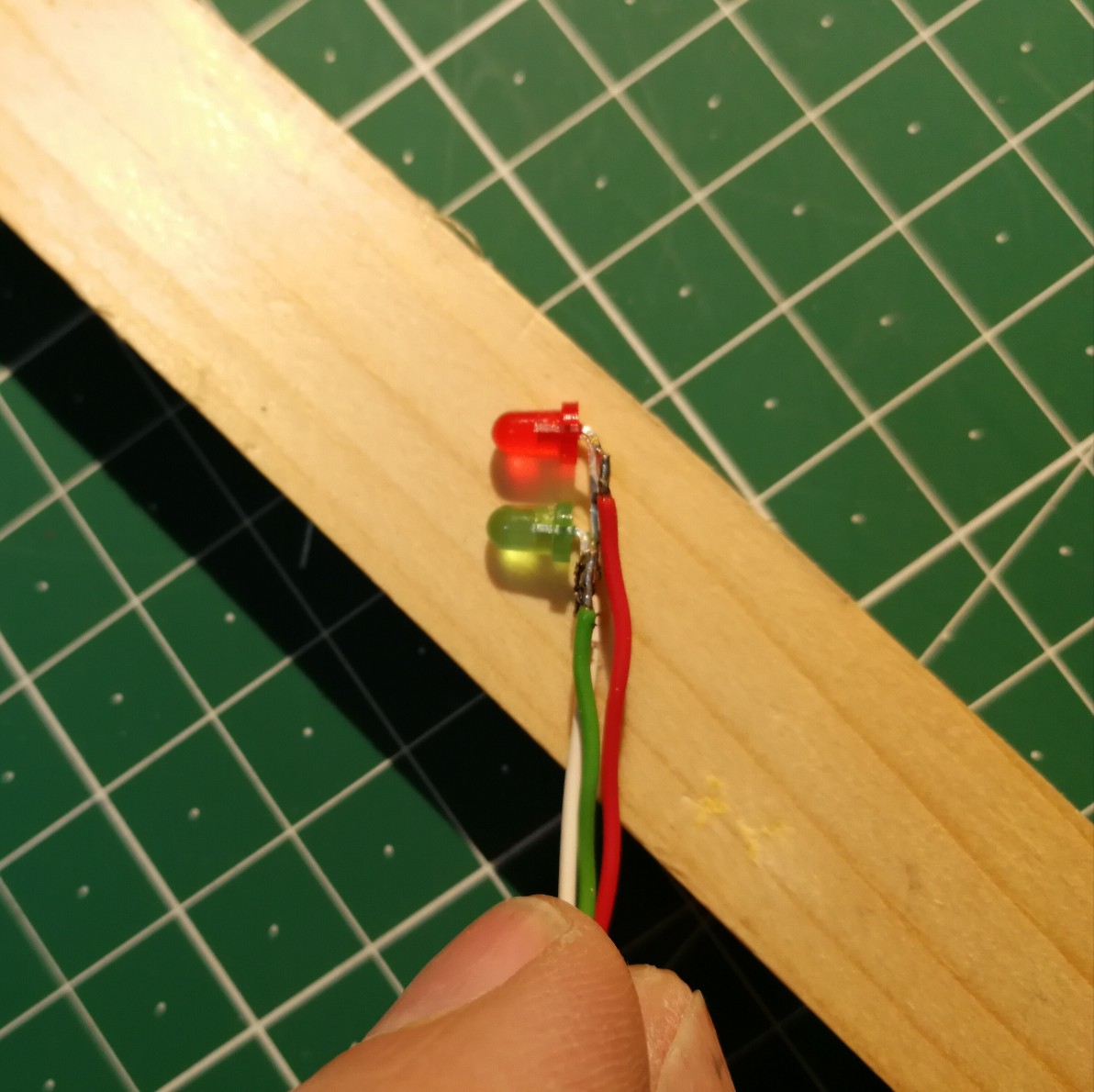

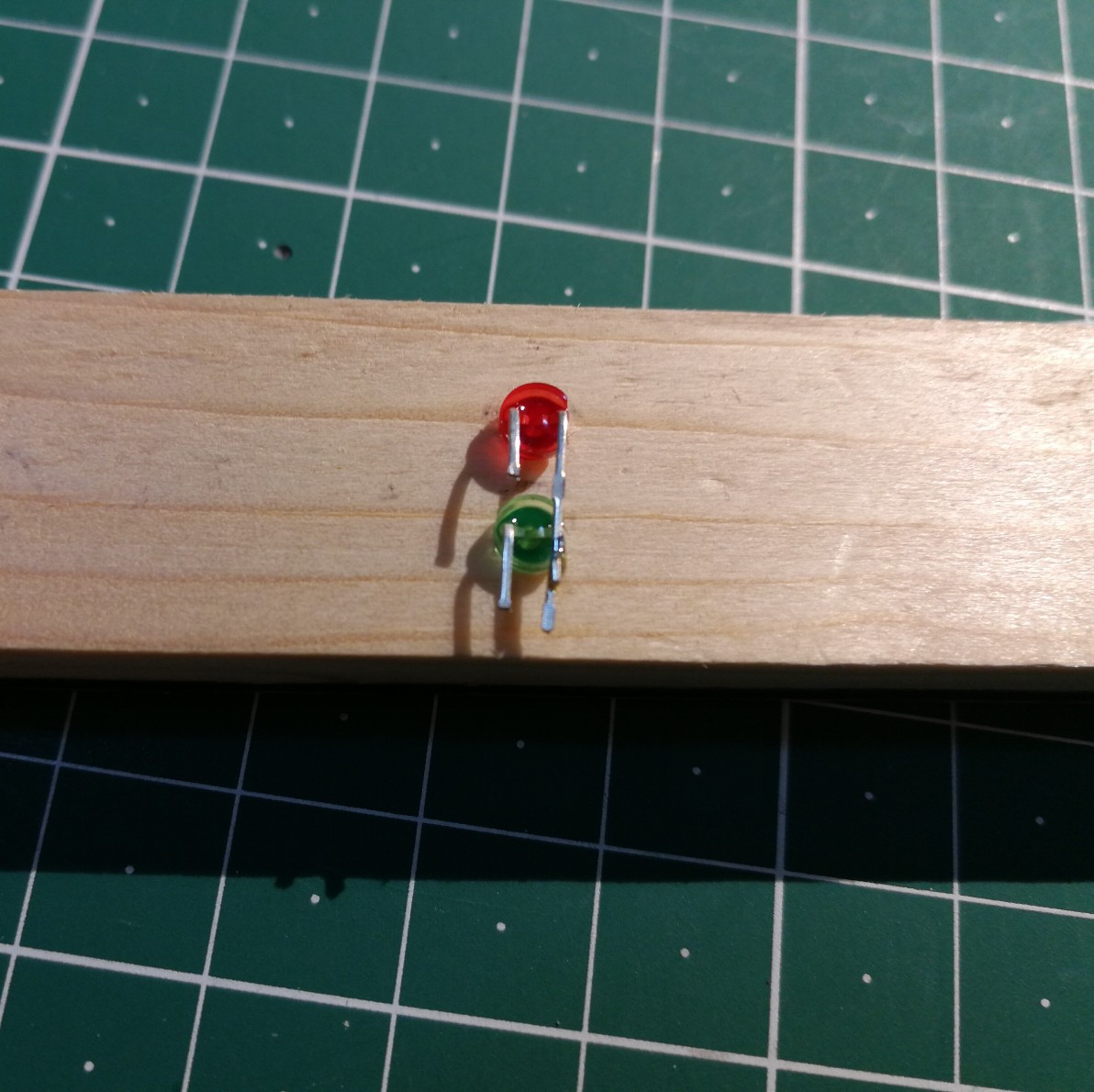

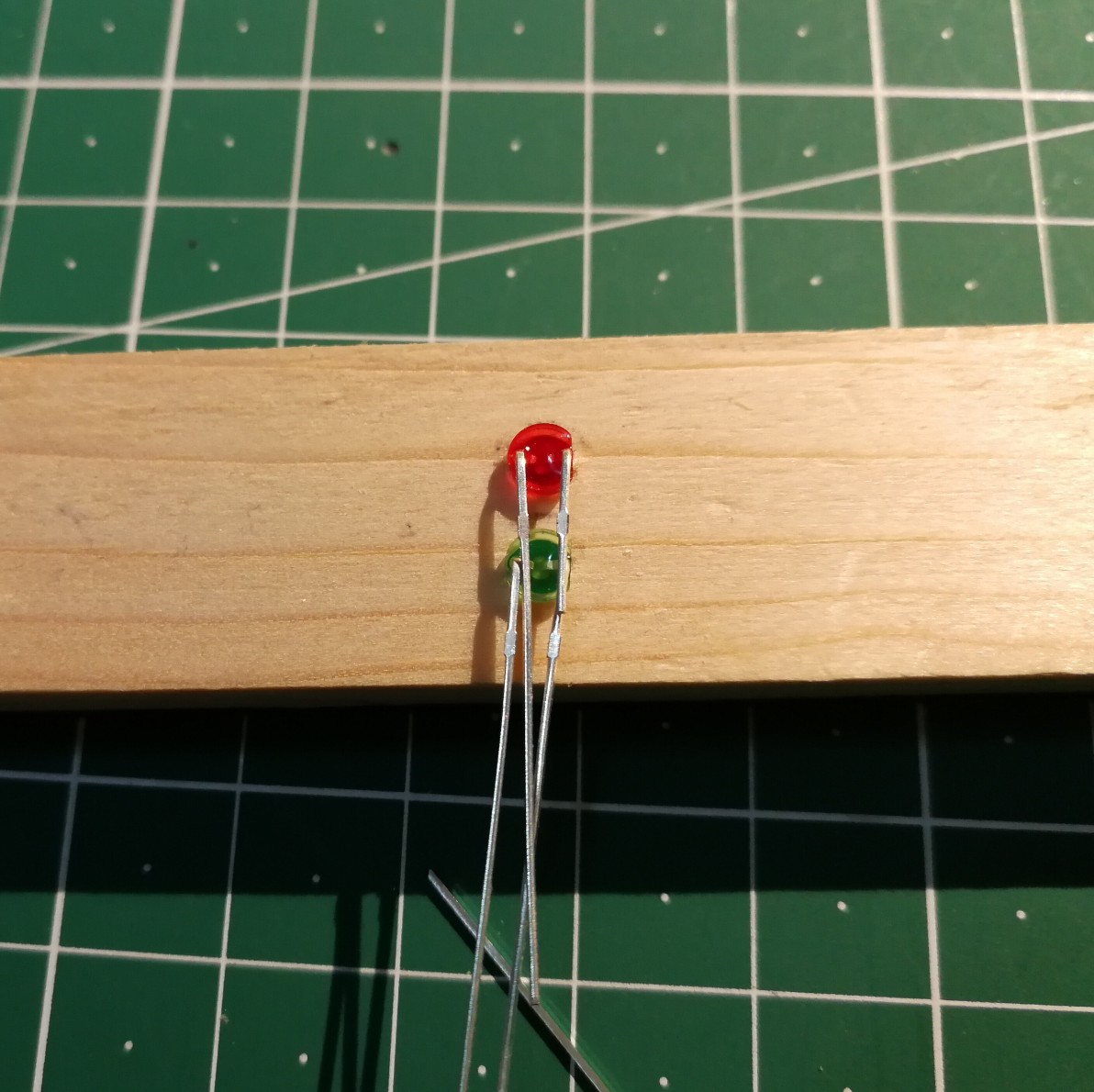

Si Peppe, penso anch'io non sia in scala precisa, non conosco esattamente le dimensioni di un semaforo ferroviario in scala 1:1 e non ho idea delle dimensioni dei semafori FL, anzi se puoi mi farebbe piacere conoscerle, ho usato led da 3mm e conduttori da 0,22mm ed è già abbastanza complicato così

[Excalibur]

Ciao Francesco,
ogni tanto, secondo lo stato di avanzamento dei miei lavori, mi rileggo questa tua sezione per fare, in qualche modo, dei raffronti.
Nel realizzare il piazzale della stazione hai usato un pannello in polistirolo con spessore di 3 cm., mentre la guida ne indica 2.
C'è un particolare motivo, che verrà magari spiegato in seguito dalla guida ?

[FraPis]

Ciao Francesco,
ogni tanto, secondo lo stato di avanzamento dei miei lavori, mi rileggo questa tua sezione per fare, in qualche modo, dei raffronti.
Nel realizzare il piazzale della stazione hai usato un pannello in polistirolo con spessore di 3 cm., mentre la guida ne indica 2.
C'è un particolare motivo, che verrà magari spiegato in seguito dalla guida ?

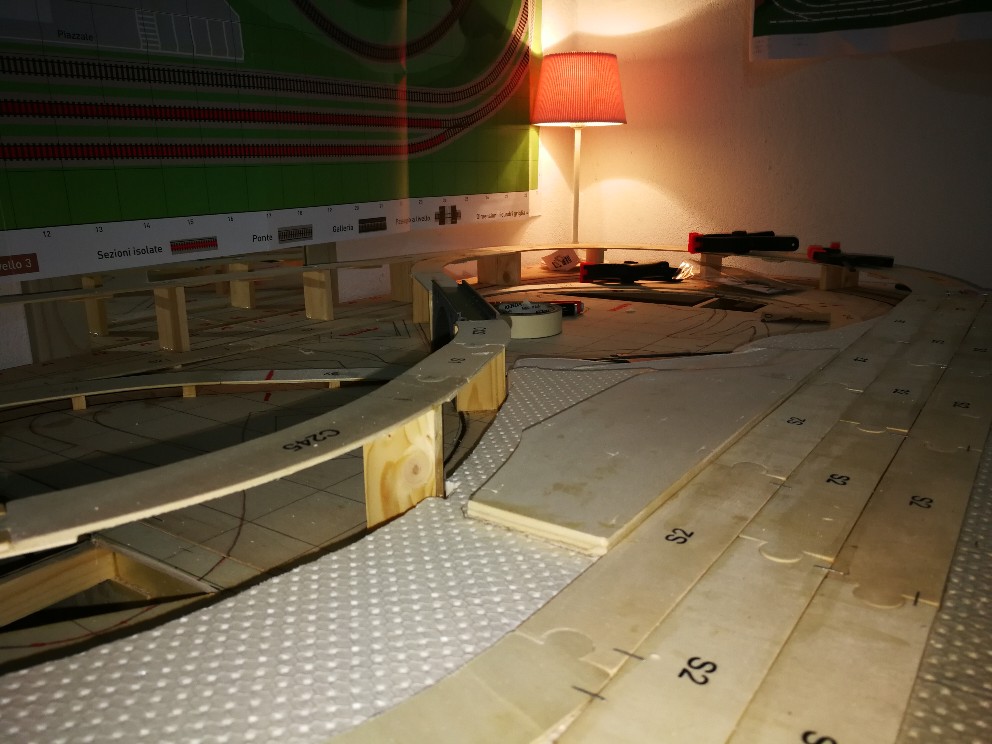

No Alceo, nessuna spiegazione futura su DeA, dopo aver visto le fasi costruttive sul forum tedesco, che poi sono quelle che saranno proposte nei fascicoli, ho notato che per la costruzione veniva usato un pannello da 2 cm ma poi veniva rialzato con altri spessori di polistirolo sempre da 2 cm per un totale di 4 cm nella parte alta, questi 4 cm accostati al piano binari fanno si che ci sia una differenza di un centimetro, un dislivello tra binari e piano stazione di un metro e sessanta centimetri in scala 1:1, quindi cosa ho fatto? ho usato il polistirolo da 3 cm (stessa altezza del piano binari) poi ho rialzato la zona stazione/parcheggi di 6 mm, e considerando che ho messo il sughero da 2 mm sotto i binari, alla fine ho avuto un dislivello di circa 4 mm, pari a 64 cm in scala 1:1 quindi molto più vicino alla realtà, questo mi ha anche permesso di scolpire la rampa direttamente sul polistirolo invece di piegarla dopo averla ritagliata come da istruzione che saranno poi proposta da DeA

Qui si vede quello che ho cercato di spiegare

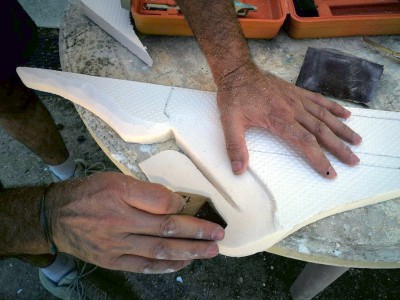

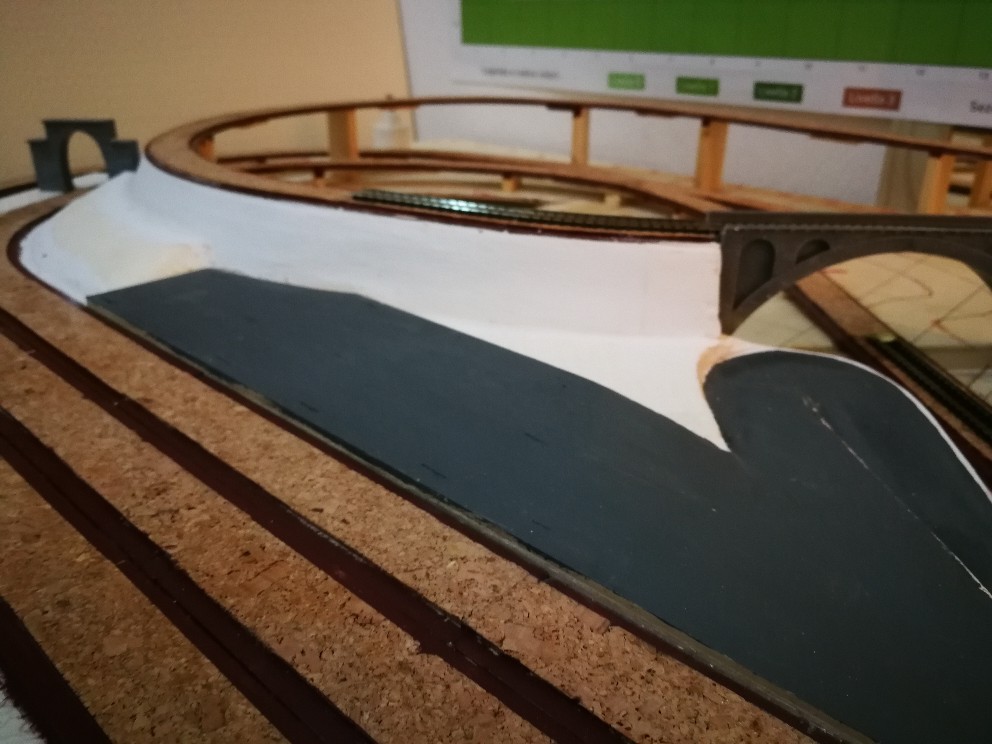

Rampa scolpita

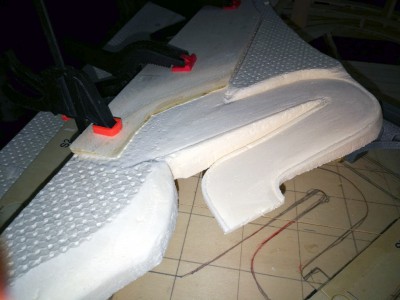

Aumento livello stazione in legno compensato

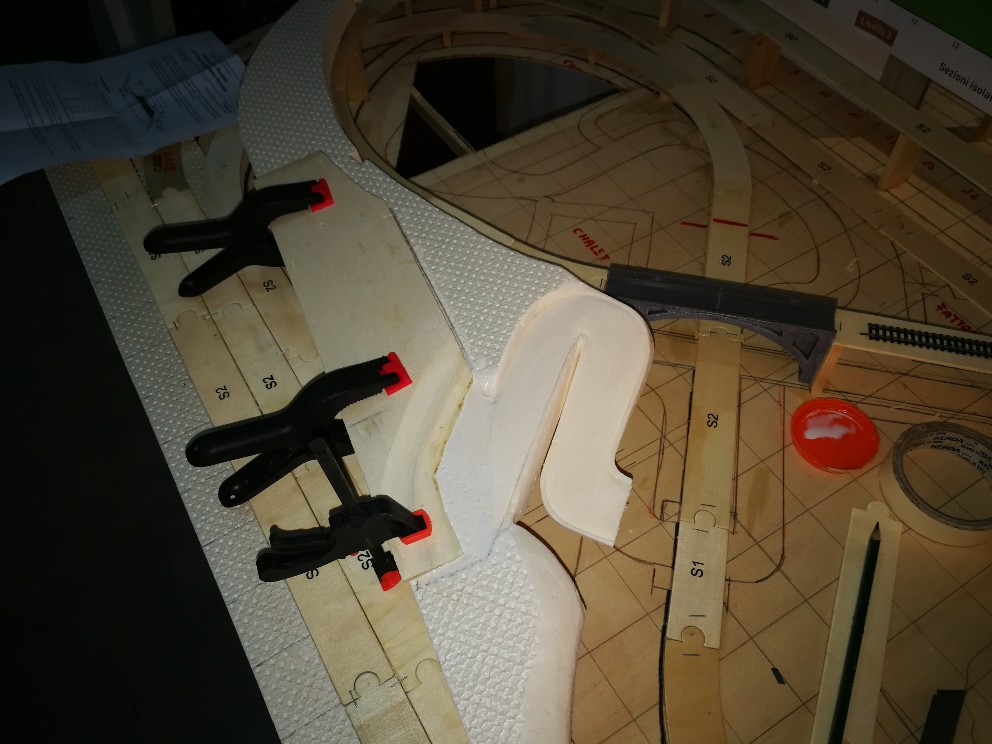

Assemblaggio finale

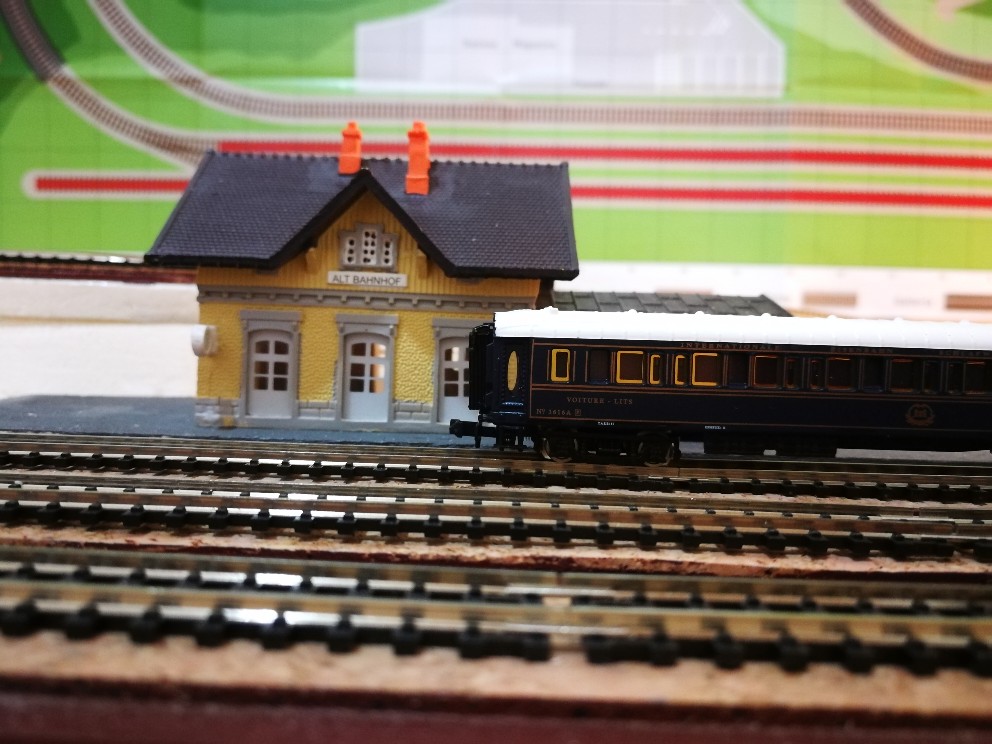

Dislivello del mio plastico

Qui puoi vedere cosa propone DeA http://forum.model-space.com/default.as ... ts&t=21631

Risultato finale Dea, secondo il mio parere troppa differenza tra piano stazione e piano binari

Dislivello plastico DeA

Ovviamente è un parere personale poi vedi tu quale strada percorrere

[Excalibur]

Ottimo ragionamento ed ottima soluzione la tua, migliore di quella degli specialisti DeA.
Seguirò il tuo metodo, molto più semplice da realizzare e soprattutto molto più razionale e pulito, anche se avevo già preparato e ritagliato la plancia da 2 cm., poco male, la terrò da conto, magari per la costruzione di rocce e quant'altro.
Dall'immagine allegata, sembra anche a me che nella versione DeA il piano stazione venga a trovarsi molto rialzato, i passeggeri devono entrare dalle porte, non dai finestrini.
Un'ulteriore informazione, hai allungato di molto la plancia sulla parte sinistra, suppongo che anche qui vi sia un motivo.
Prima di ritagliare la nuova plancia, aspetto un tuo suggerimento e spiegazione.
Ciao.

[FraPis]

Si Alceo, l'ho allungata perché l'avrei dovuto fare successivamente, quindi visto che c'ero ho fatto tutto con un unico pezzo, poi dipende dalla disponibilità del polistirolo, se ti avanzano dei ritagli di un precedente lavoro nessuno vieta di fare con più pezzi quello che viene indicato con un pezzo singolo o viceversa

[Excalibur]

Ovvio, avrei dovuto arrivarci da solo.
Lo farò in un unico pezzo, come hai fatto tu, di pezzi di polistirolo ne ho in abbondanza, compresi quelli recuperati dall'imballaggio di una lavatrice nuova, ordinata a mia insaputa, da mia moglie.

[Excalibur]

Dall'opera risulta che il blocco stazione-magazzino si trova allo stesso livello del parcheggio, quindi immagino che dovrai realizzare una piccola rampa per far salire la strada a quel livello, per superare il gradino che si è venuto a creare innalzando il piazzale stazione.
Giusto?

[Excalibur]

Stavo pensando di non scolpire subito la rampa della strada che sale alla stazione, ma dopo aver posizionato l'altro spessore in compensato (o polistirolo), in modo da prendere bene le misure per creare la strada con un dislivello dolce, eliminando così il gradino.
Cosa ne pensi ?

[FraPis]

Si Alceo, io ho levigato e successivamente stuccato il piano in compensato per innestare la rampa ma forse è più semplice spessorare con polistirolo e creare una rampa a livello con il piano stazione

[Excalibur]

Sì Francesco, era appunto quello che stavo pensando, torna veramente utile seguire i lavori altrui, di tanto in tanto può capitare che venga in mente qualcosa per semplificare il lavoro.
Ho notato che hai levigato anche il polistirolo, portandolo da 3 cm. a 2, la dove richiesto, seguendo la curva di livello.
Sarai mica anche Geologo ?

[FraPis]

No no niente geologo, però osservo tanto e fortunatamente apprendo facilmente

[Excalibur]

Ci credo, la tua firma avvalora questa tesi.

[v200]

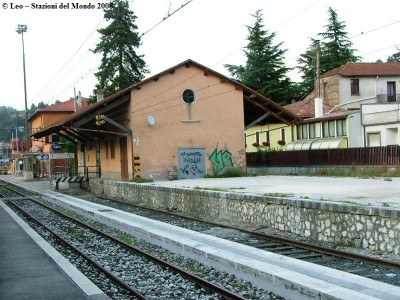

Ottimo Francesco è molto più proporzionato il Tuo lavoro, controlla con gli scalini delle carrozze l'altezza per vedere se sono al medesimo livello.
Il marciapiede della D&A da più l'idea di quelli a fianco ai magazzini merci

[Excalibur]

Sembra logico, perchè il pianale di carico di un carro merci è posto molto più in alto rispetto ai gradini delle portiere d'entrata dei vagoni passeggeri.
