Ferrovia del Gottardo De Agostini scala N

[Mattia85]

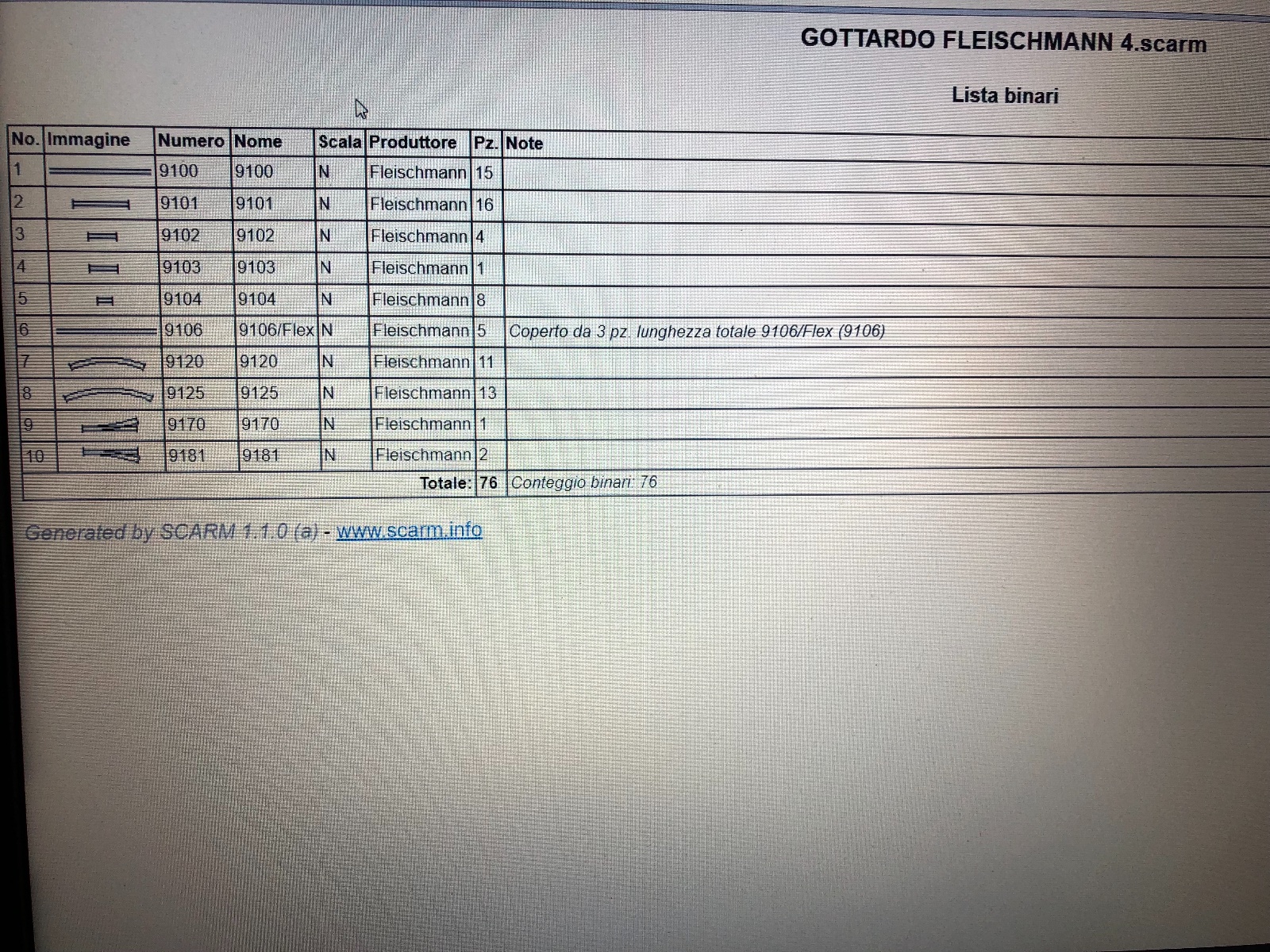

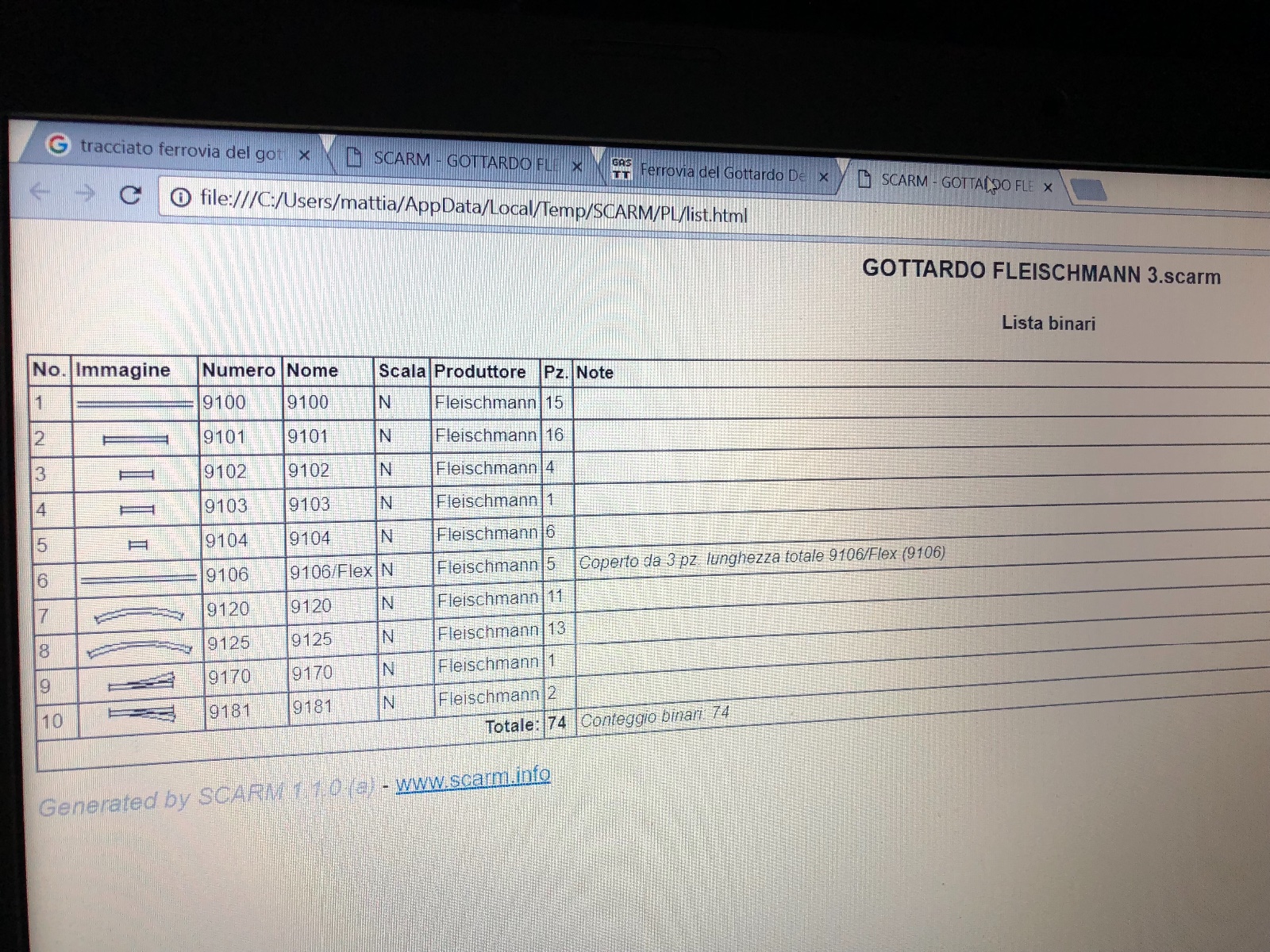

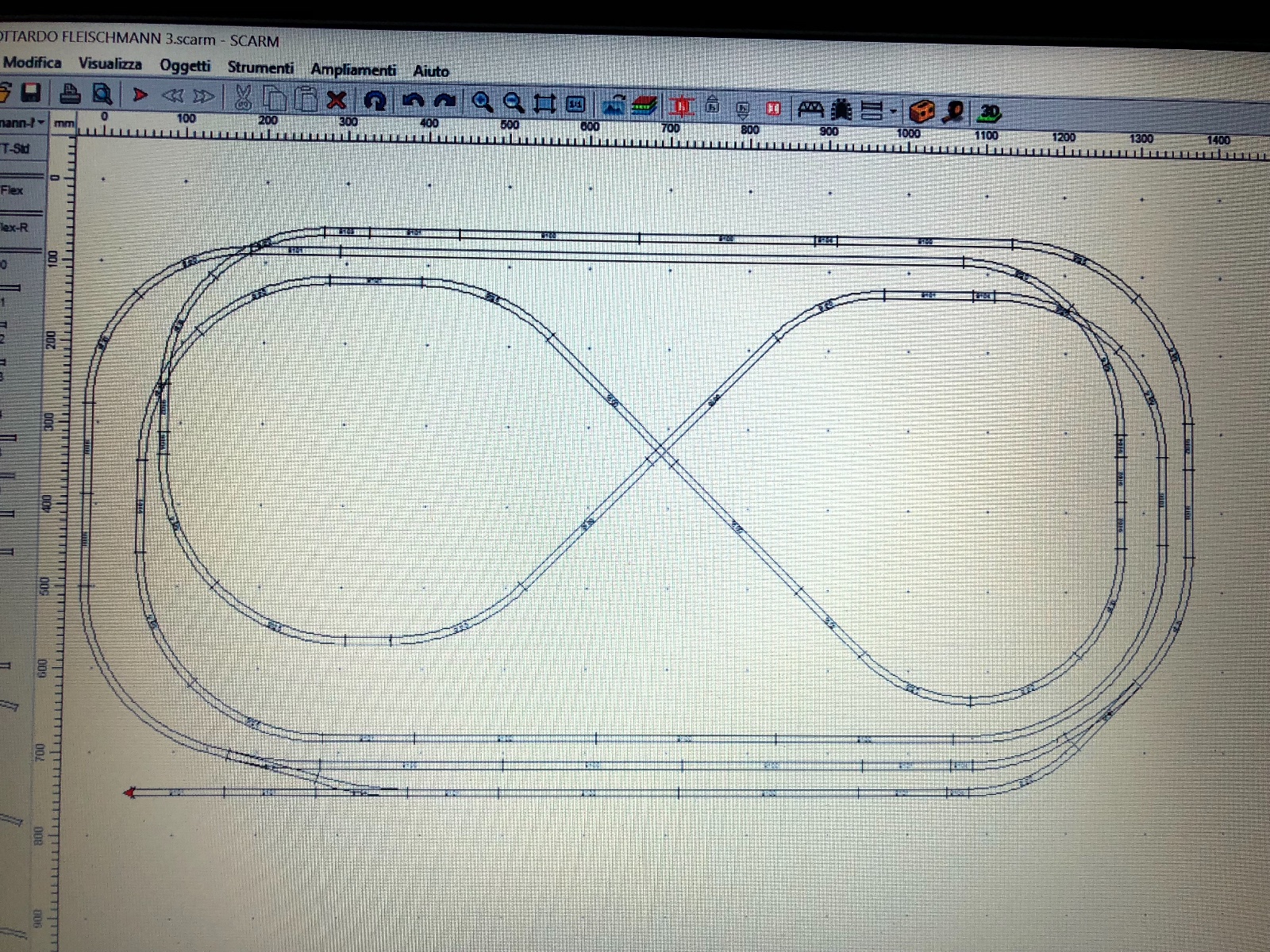

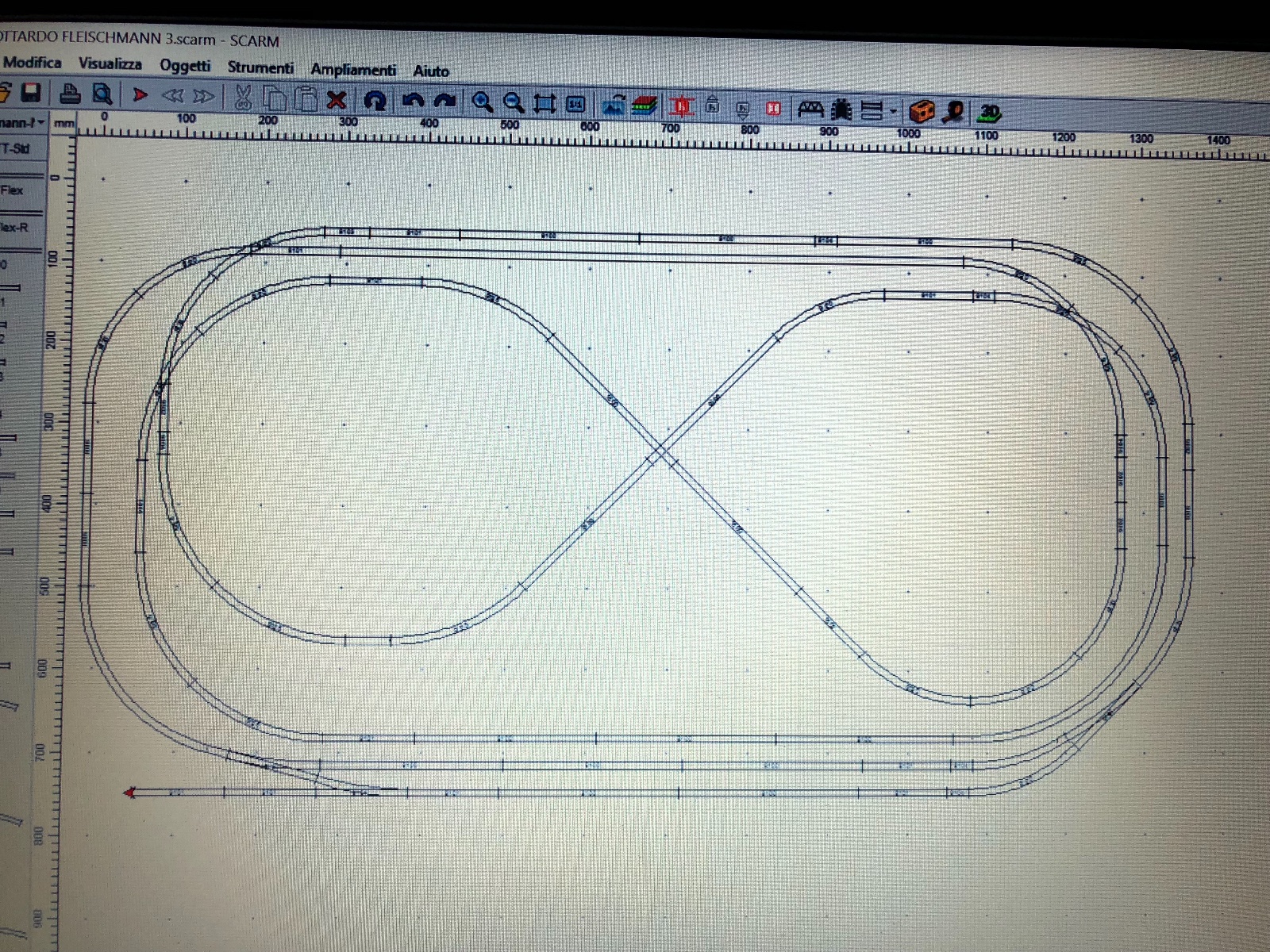

Ho provato ad aggiustare così

[Mattia85]

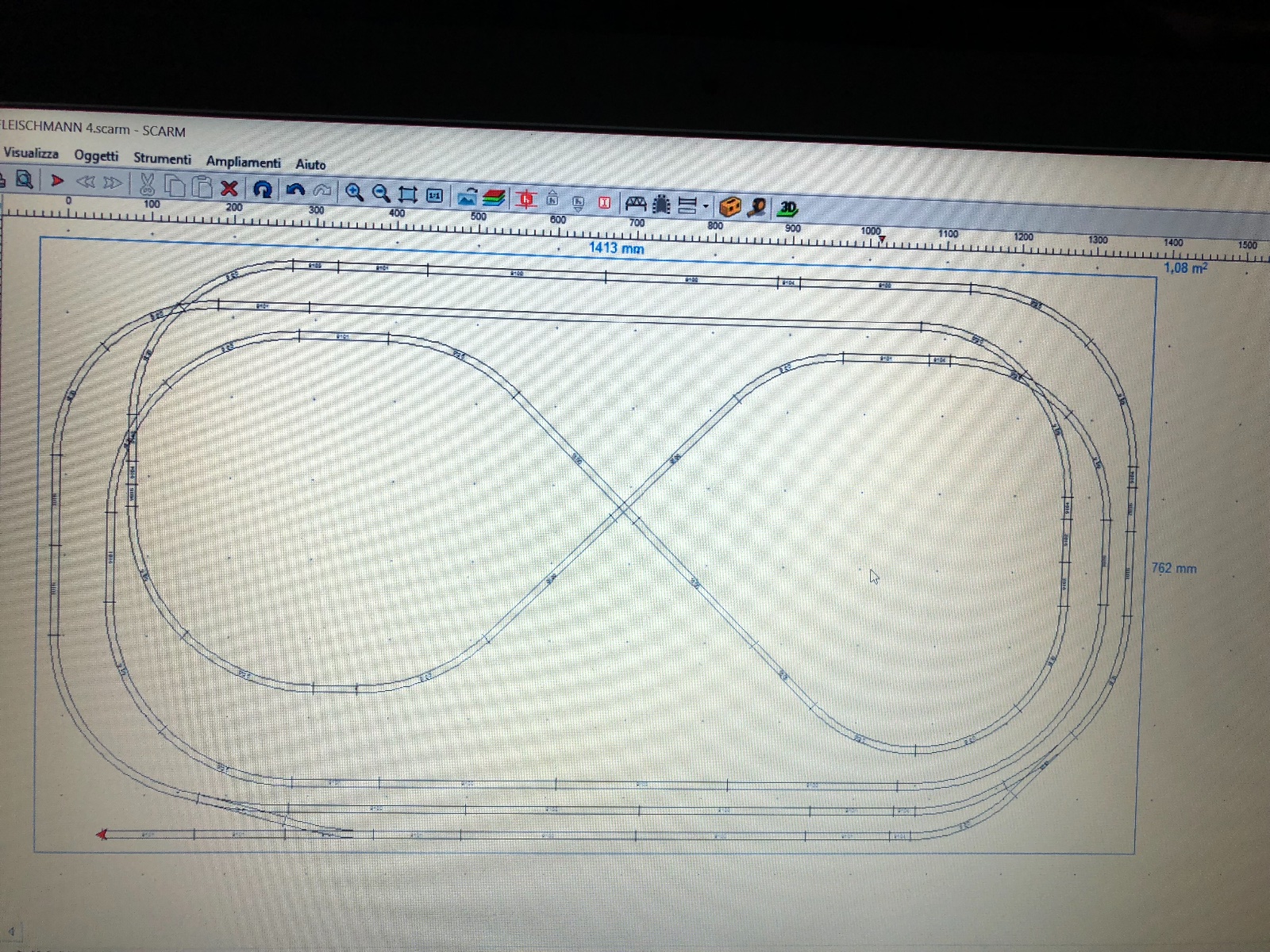

Ultima modifica....spero sia quella buona

[Sergio Trucco]

Se non ai fretta domani ci posso provare partendo dalla tua soluzione.

[Mattia85]

Se non ai fretta domani ci posso provare partendo dalla tua soluzione.

Nessuna fretta....grazie mille

[Excalibur]

Ciao Mattia, da quanto ho letto in precedenza, mi sembra di aver capito che i binari della Fleischmann siano compatibili con quelli della Darstaed, pertanto io ti consiglierei di provare a tracciare un circuito utilizzando i Darstaed nelle gallerie, dove non si vedono ed i Fleischmann con massicciata nei luoghi scoperti.
Non so se il consiglio possa essere giusto, ma potrebbe essere un'idea.
PS : l'ultima modifica da te effettuata, ad occhio sembra molto funzionale.

[Sergio Trucco]

Ciao Mattia
dovresti stampare il progetto scarm perchè sono illeggibili i binari utilizza ti e dove, ti premetto già che le curve 9120 sono da evitarsi troppo stretto il raggio devi partire dal 9125 e poi utilizzare i flessibili per quello più largo.

[Excalibur]

Primo colore nero opaco

Molto utile la tua illustrazione, Roberto, me la sono stampata ed inserita nel dossier delle mie informazioni e procedure varie.
Volevo chiederti una cosa, dato che il primo colore nero opaco va steso su tutta la superficie ed è molta, si potrebbe usare una bomboletta spray, o tassativamente il canonico pennello ?
Grazie.

[Sergio Trucco]

Dimenticavo Mattia le misure sono modificabili oppure no. qual'è la tolleranza che puoi dare a queste misure.

[sal727]

@Alceo
Puoi usare anche la bomboletta spry, però quelle che contengono colori acrilici ad acqua, non quelle a smalto che hanno del solvente che potrebbe provocare delle deformazioni al polistirolo


[v200]

Con il pennello si arriva meglio nelle crepe più profonde, che a volte il getto non raggiunge. nulla impedisce l'uso di una bombola ad acrilico opaco.

[Excalibur]

@Alceo
Puoi usare anche la bomboletta spry, però quelle che contengono colori acrilici ad acqua, non quelle a smalto che hanno del solvente che potrebbe provocare delle deformazioni al polistirolo

Grazie mille Salvatore, le bombolette di quella marca le conosco perfettamente, le uso sistematicamente per i kit di montaggio dei miei modellini di moto.

Con il pennello si arriva meglio nelle crepe più profonde, che a volte il getto non raggiunge. nulla impedisce l'uso di una bombola ad acrilico opaco.

Userò la bomboletta spray, come suggerito da Salvatore, dopodiché il pennello nelle crepe più profonde se non saranno irrorate, come suggerito da te.
Grazie mille a tutti e due.

[Sergio Trucco]

Ciao Mattia
ho elaborato una delle tante soluzioni

SCARM - Mattia.scarm.pdf

(50.06 KiB) Scaricato 90 volte

La invio in file PDF perchè è in A3 e quindi più visibile non ho utilizzato i binari con raggio più stretto allego anche la lista binari

Lista binari

No. Numero Nome Scala Produttore Pz. Note
1 9100 9100 N Fleischmann 16
2 9101 9101 N Fleischmann 16
3 9103 9103 N Fleischmann 2
4 9104 9104 N Fleischmann 2
5 9106 9106/Flex N Fleischmann 6 Coperto da 2 pz. lunghezza totale 9106/Flex (9106)
6 9125 9125 N Fleischmann 24
7 9127 9127 N Fleischmann 4
8 9170 9170 N Fleischmann 1
9 9171 9171 N Fleischmann 2
Totale: 73 Conteggio binari: 73
Generated by SCARM 1.1.0 - www.scarm.info

[Excalibur]

Ciao Mattia
ho elaborato una delle tante soluzioni

Sergio, secondo il mio modesto parere hai elaborato un ottimo tracciato, se Mattia fosse in grado di realizzarlo, sarebbe il massimo.

[Mattia85]

Ciao Mattia
ho elaborato una delle tante soluzioni
SCARM - Mattia.scarm.pdf
La invio in file PDF perchè è in A3 e quindi più visibile non ho utilizzato i binari con raggio più stretto allego anche la lista binari

Lista binari

No. Numero Nome Scala Produttore Pz. Note
1 9100 9100 N Fleischmann 16
2 9101 9101 N Fleischmann 16
3 9103 9103 N Fleischmann 2
4 9104 9104 N Fleischmann 2
5 9106 9106/Flex N Fleischmann 6 Coperto da 2 pz. lunghezza totale 9106/Flex (9106)
6 9125 9125 N Fleischmann 24
7 9127 9127 N Fleischmann 4
8 9170 9170 N Fleischmann 1
9 9171 9171 N Fleischmann 2
Totale: 73 Conteggio binari: 73
Generated by SCARM 1.1.0 - http://www.scarm.info

Grazie mille Sergio sei stato spettacolare! Ora non sono a casa e posso visualizzare solo tramite cellulare....rispetto al progetto Dea questo come misure Sono sovrapponibili o differisce molto? Posso usare gli stessi pannelli da mettere sotto i binari forniti con i fascicoli o devo fare tutto da zero?

[geluc]

Ecco il test reale più esteso del circuito interno ,con la mia famosa modifica a sinistra del ponte, a chi può interessare ( senza ancora neanche un chiodino!!!).
Ciao a tutti
https://youtu.be/6cwp1RW60Tk

[v200]

Sembra molto più dolce l' inserimento sul ponte, ottima modifica.

[geluc]

Sono ovv d’accordo ho esteso il tracciato fino a dove sono riuscito , mi mancano ancora delle curve,se no avrei continuato e avrei chiuso tutto il circuito del diorama

[FraPis]

Ecco il test reale più esteso del circuito interno ,con la mia famosa modifica a sinistra del ponte, a chi può interessare ( senza ancora neanche un chiodino!!!).
Ciao a tutti

Ottima modifica sembra scorrere molto bene

[MrMassy86]

Ben fatto!!!
Massimiliano

[Excalibur]

Non ho ben capito per quale motivo le istruzioni indicano che sul lato sinistro del ponte va inserito un pilastro di 6,5 cm. e sul lato destro uno da 6 cm., così facendo, essendo il ponte orizzontale, sul lato destro verrebbe a crearsi uno scalino ed i binari non si innesterebbero correttamente fra di loro, mi sembra illogico.
Inoltre nel nostro caso bisognerebbe anche tener conto dello spessore del sughero, da togliere ulteriormente ai due pilastri laterali.

[v200]

No tieni conto che anche il ponte segue l?inclinazione della rampa, può sembrare in piano ma deve avere una inclinazione leggera per mantenere il profilo delle salite/discese

[Excalibur]

No tieni conto che anche il ponte segue l?inclinazione della rampa, può sembrare in piano ma deve avere una inclinazione leggera per mantenere il profilo delle salite/discese

Scusami tanto Roberto, sarò duro di comprendonio, ma non riesco proprio ad arrivarci.
Il ponte ha una posizione obbligata, nel senso che va appoggiato sul piano terreno, rimanendo in orizzontale e quindi come farebbe a seguire l'inclinazione della rampa ?
Secondo me è la rampa che dovrebbe seguire l'andamento del ponte.
Mi sarebbe molto d'aiuto se tu potessi postare un disegnino, manco fossimo a scuola, che mostrasse la configurazione che dovremmo ottenere.
Grazie .

[sal727]

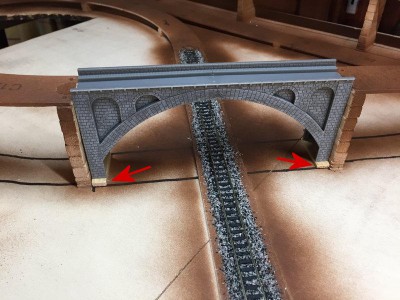

Se guardi nella foto lo spessore di sinistra è più alto di quello di destra

non è appoggiato alla base, ma spessorato in base all'altezza delle plance

[Maurizio Biella]

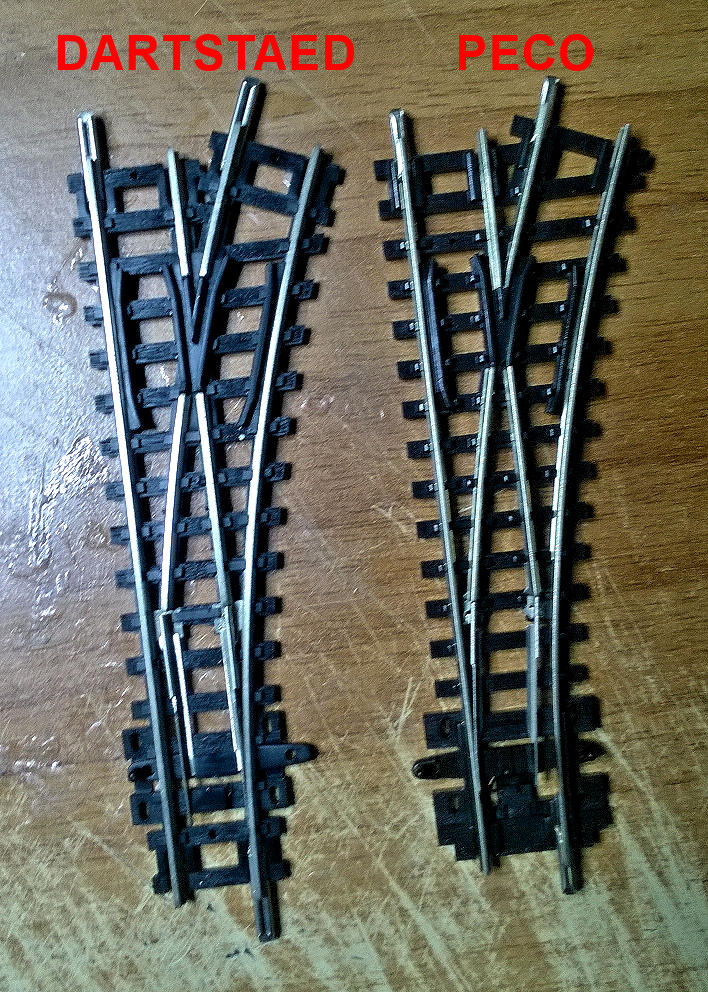

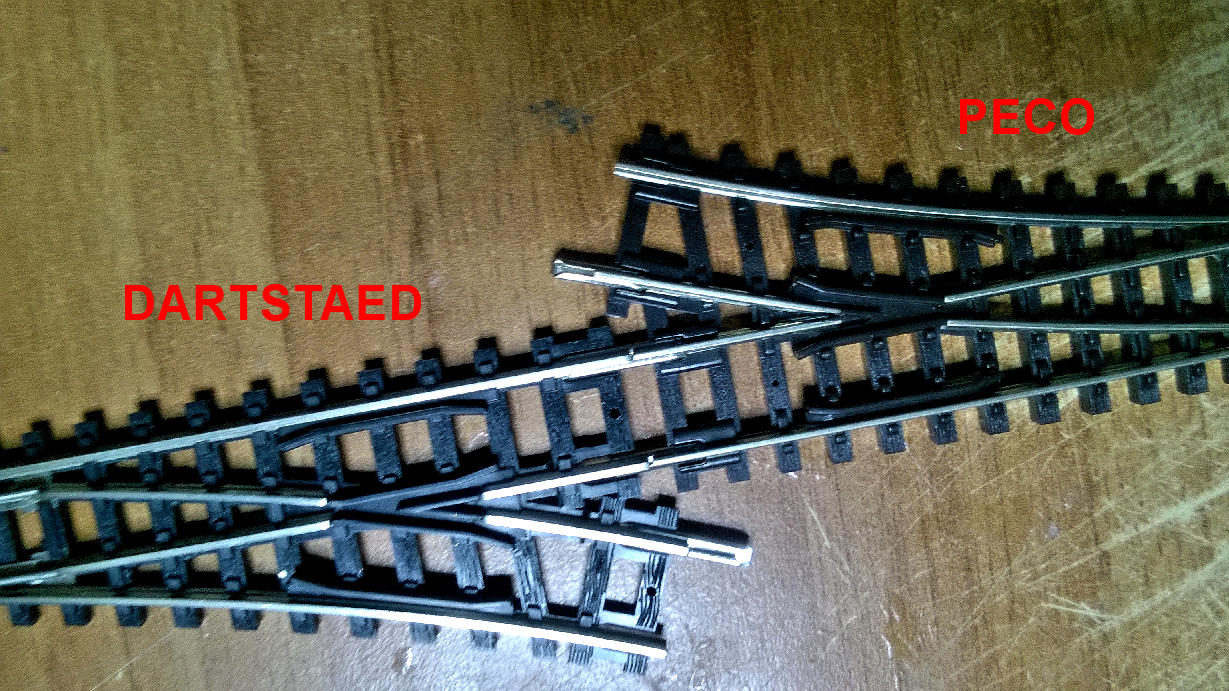

Ho acquistato alcuni binari Peco in scala N, li ho confrontati con i binari della DeA e se in foto sembrano identici, nella realtà non proprio, la rotaia della Peco è più sottile e, come avevo già accennato, confermo che il deviatoio è 87mm contro i 90mm della Dartstaed, l'angolazione è uguale



li ho anche uniti e non ho rilevato nessun problema, ci sarà, in caso di giunzione, da smussare leggermente quelli della DeA

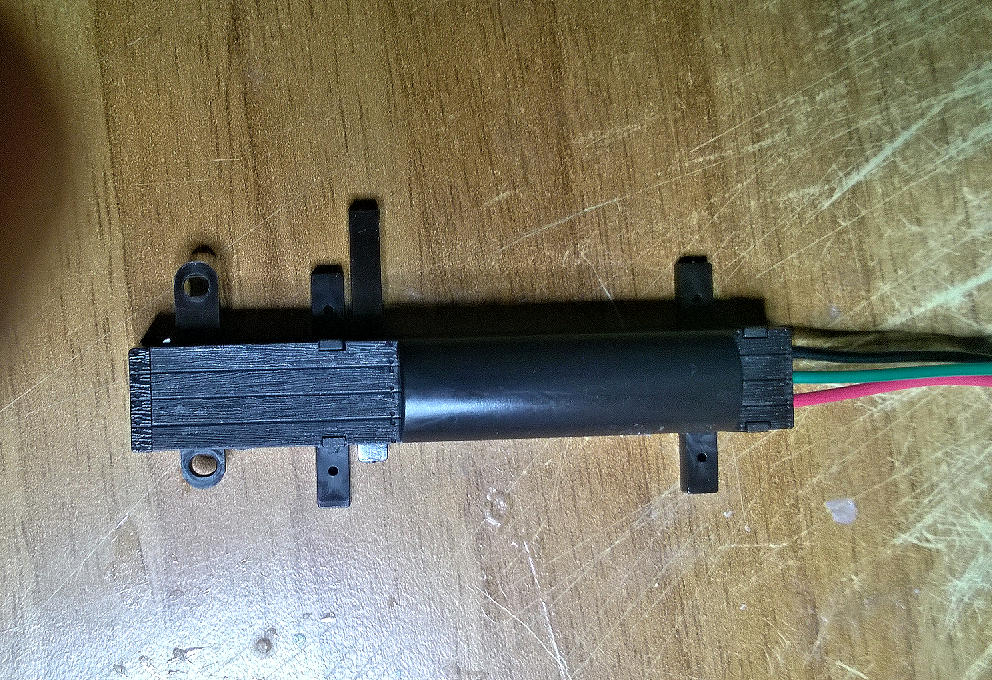

ho anche preso un motore Peco, ancora non sono riuscito a provarlo, le istruzioni sono scritte in 4 lingue, naturalmente escluso l'italiano, e per adattarlo alla scala N non è proprio facile da capire, ma ad occhio non dovrebbero esserci problemi a far funzionare anche i deviatoi della DeA



appena riesco lo farò sapere.

Ciao Sal, quegli scambi sono gli ST5 e ST6?

[sal727]

Ciao Sal, quegli scambi sono gli ST5 e ST6?

Si, cod.80
