Si riferiva alla seconda plancia mancante nel numero 10 , spero che sia quella e non una successiva.

Questa plancia è la quarta, considerato che tre le abbiamo già ricevute ed è specificato anche sul retro del decimo fascicolo che con l'undicesimo sarebbe uscita anche la quarta.
Nel fascicolo n°10 mancava un alberello fiorito e non la plancia e l'avviso al lettore si riferiva a quello.

[v200]

Questa sera per sicurezza ho controllato i pezzi della raccolta ( appena sono arrivato ) effettivamente il pezzo mancante è l' albero.
Mentre la plancia è la 4°, ero convintissimo che mancasse la plancia. Credo di aver fatto confusione con l' altra uscita [:I][:I]
Grazie Alceo per averlo fatto notare.

[Excalibur]

Devi sapere, caro Roby, che nonostante l'età ormai attempata, sono al mio primo plastico ferroviario e che quindi sto spulciando tutto con la lente d'ingrandimento.

[Excalibur]

<div align="center" id="quote2"><table class="quote"><tr><td class="quotetd"></td></tr><tr><td class="quotetd2"><span class="quotetext">
Come ho già pubblicato qualche post indietro, in Germania l'hanno già fatto, ripropongo il link

[/quote]
Un video interessantissimo da leccarsi le dita, ma questi sono veri professionisti.
Io sarei in grado di eseguire lo stesso lavoro e portarlo a termine (manualmente), ma senza istruzioni non saprei proprio dove mettere le mani e da dove cominciare.

[v200]

Molto velocemente il cablaggio del decoder avviene così.
I fili rosso / nero alimentazione decoder che prelevano corrente dalle lamelle dei carrelli ( a loro volta dagli assali che fanno contatto dalle rotaie ).
Dal decoder tramite i fili arancione e grigio vanno ai poli motore.
Filo giallo e bianco alle rispettive lampadine ant. e post. Ora se il telaio e conduttivo " MASSA BLOCCATA" polo negativo
basta collegare il filo giallo/bianco " POSITIVO " a un polo della lampadina mentre il contatto tra lampadina e telaio sarà il negativo.
Nel caso di un telaio isolato " MASSA FLOTTANTE " con i contatti ben distinti per i poli delle lampadine occorrerà cablare il filo blu negativo al polo negativo della lampadina tramite apposito contatto
Qui per un approfondimento http://www.scalatt.it/bottega%20plastic ... sa_nem.htm
Solitamente quando non conosco il progetto del PCB lo elimino , collegando i vari cavetti a punti opportuni di contatto. Semplificando la procedura.
Una volta appresa la metodica digitalizzare una loco diventa relativamente semplice.
Un ottimo sito per il digitale è DCC World. http://www.dccworld.it/index.php
dove potrai leggere di tutto sul digitale

[Excalibur]

Il tuo link è chiarissimo, era ciò che avrei voluto vedere, uno schema di cablaggio con i rispettivi colori dei fili, che spiega come collegarli, seguendolo alla lettera non ci si può sbagliare.

[FraPis]

Miracolo!!!!!!! a meno di tre giorni dell'e-mail DeA è arrivato il pacco con i fascicoli 10÷13, il pacco contiene anche l'omaggio (lente d'ingrandimento con luce led) e la segnalazione dell'alberello mancante che sarà inviato in una non definita prossima spedizione

[FraPis]

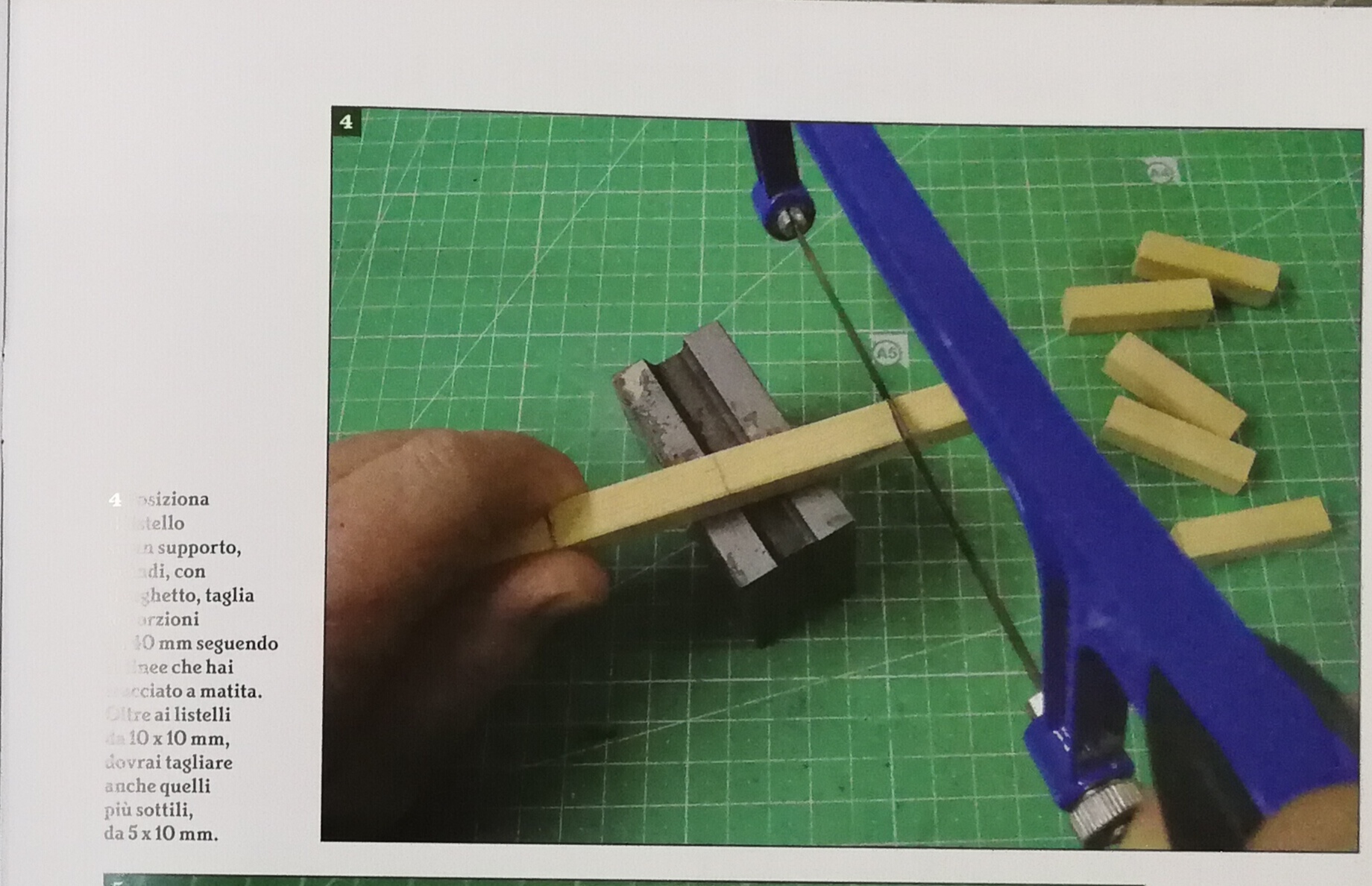

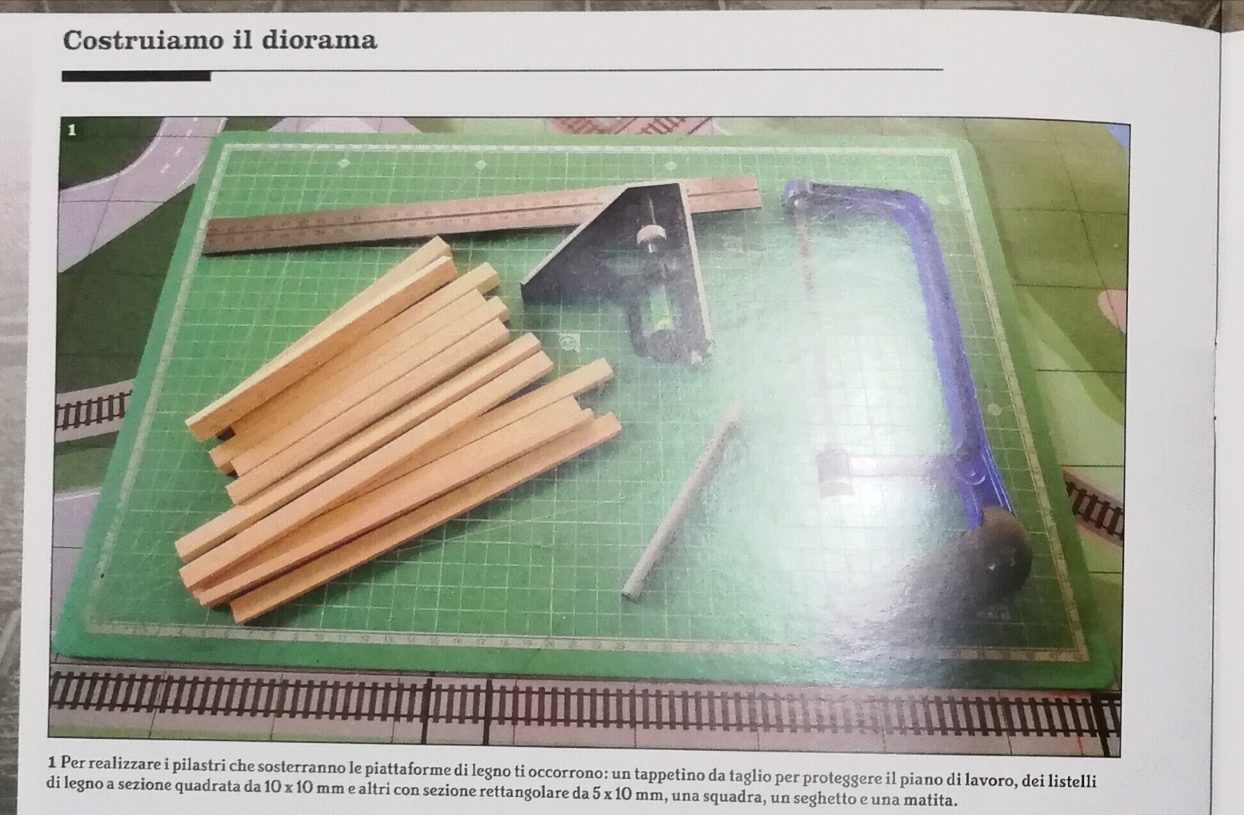

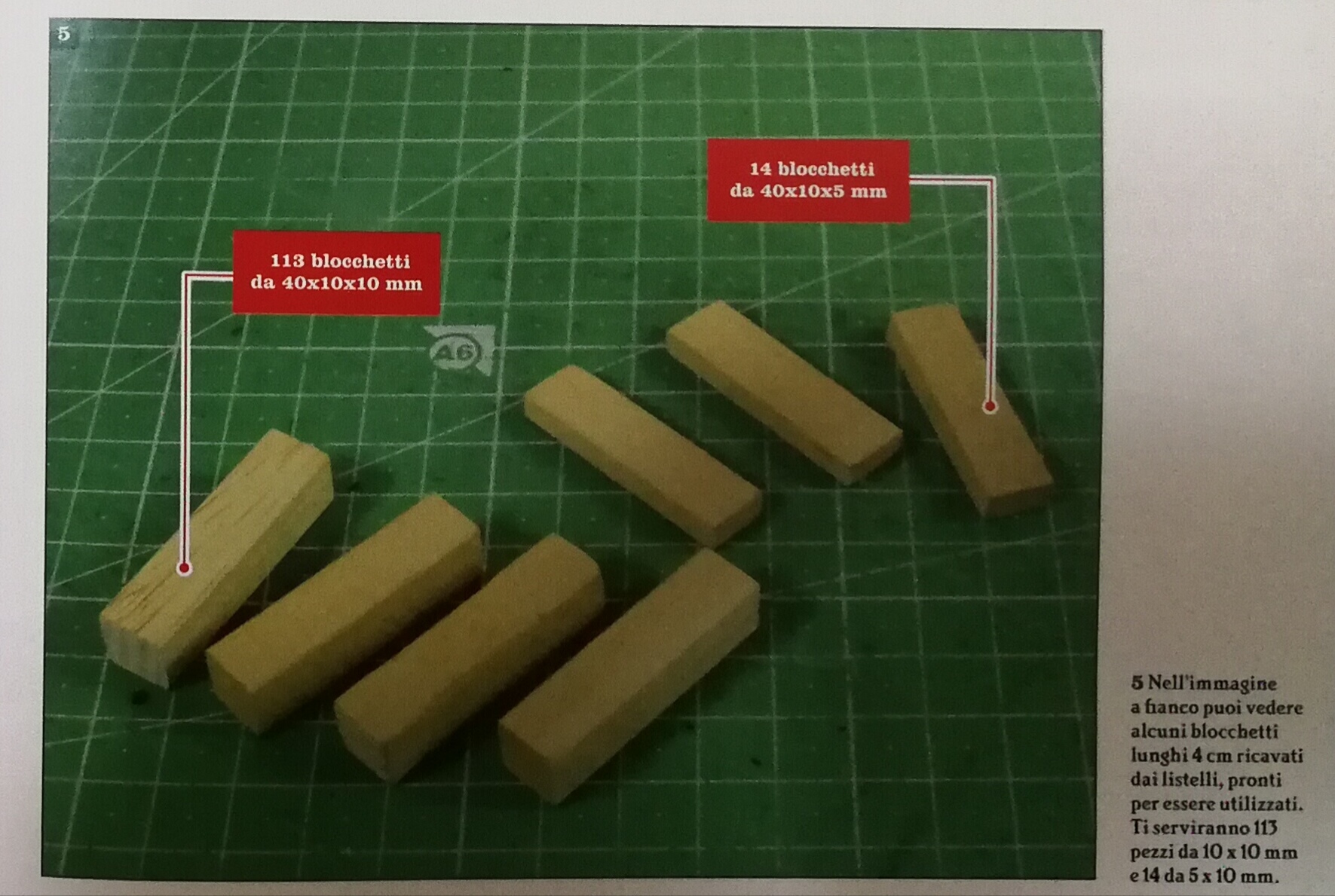

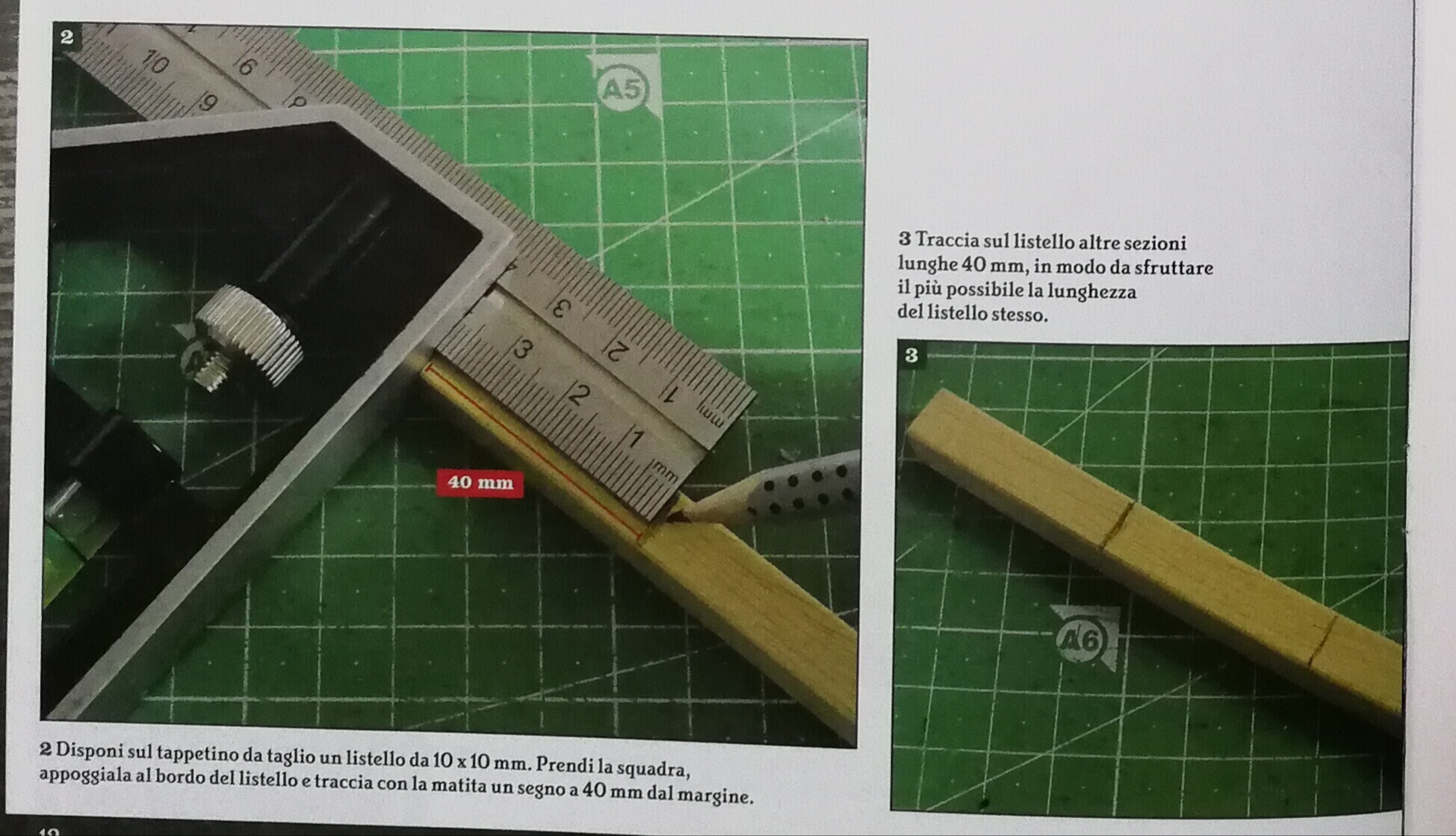

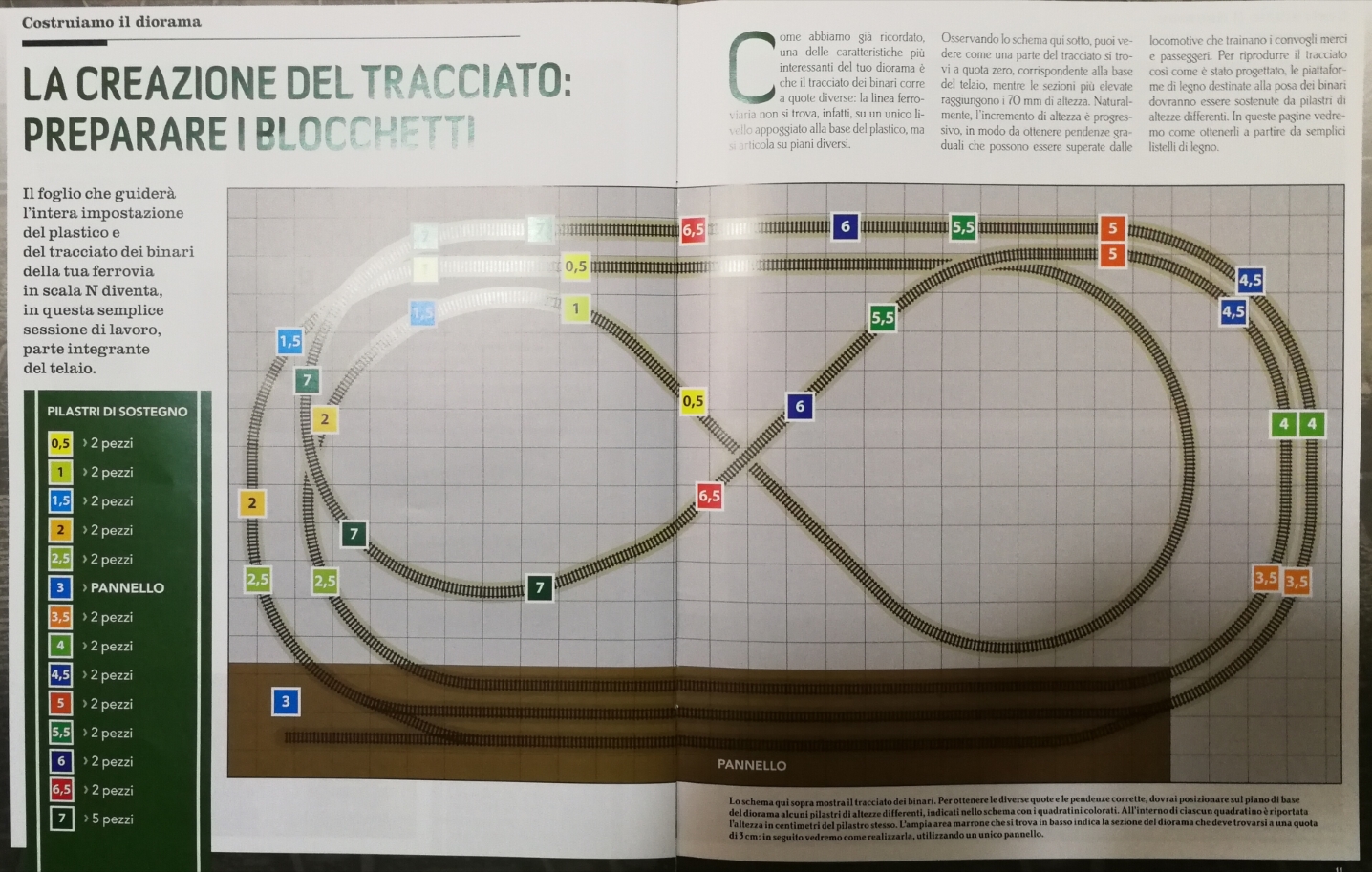

Allego qualche immagine interessante del 13° fascicolo, in particolare la posizione e l'altezza dei piloni sul tracciato

Immagine:

858,09 KB



Immagine:

651,73 KB


Immagine:

574,56 KB

Immagine:

661,92 KB


Immagine:

593,06 KB

[Excalibur]

Quindi suppongo, visto che hai in mano un seghetto, che i piloncini bisogna frabbricarseli da soli.
E se non vado errato sono ben 127, di diverse misure.

[FraPis]

Quindi suppongo, visto che hai in mano un seghetto, che i piloncini bisogna frabbricarseli da soli.
E se non vado errato sono ben 127, di diverse misure.

No, non sono io che ho il seghetto in mano, sono foto delle immagini del fascicolo, per fare i piloni io ho intenzione di operare diversamente, invece di utilizzare quadrelli da 10mm x 10mm, tagliarli a 40 mm per poi incollarli, preferisco acquistare listelli da 40mm x 10mm e poi tagliarli della lunghezza necessaria 5mm ÷ 70mm con la troncatrice, risparmio tempo, fatica e colla vinilica

[Excalibur]

Non è affatto un'idea malvagia, lo terrò presente, deciderò sul momento se seguire scrupolosamente le istruzioni o divagare.

[sal727]

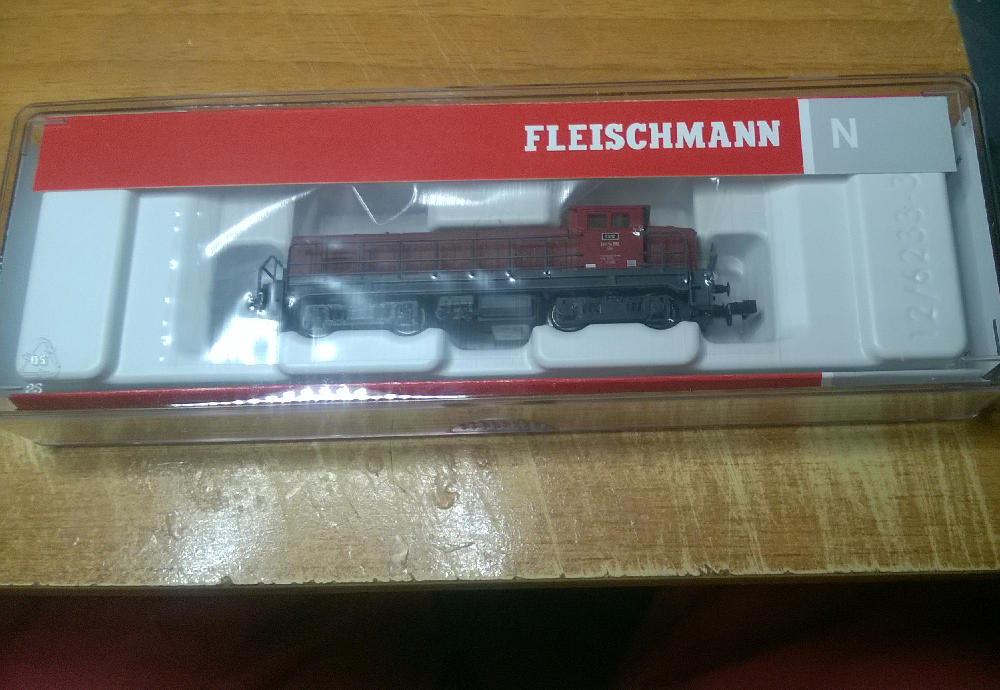

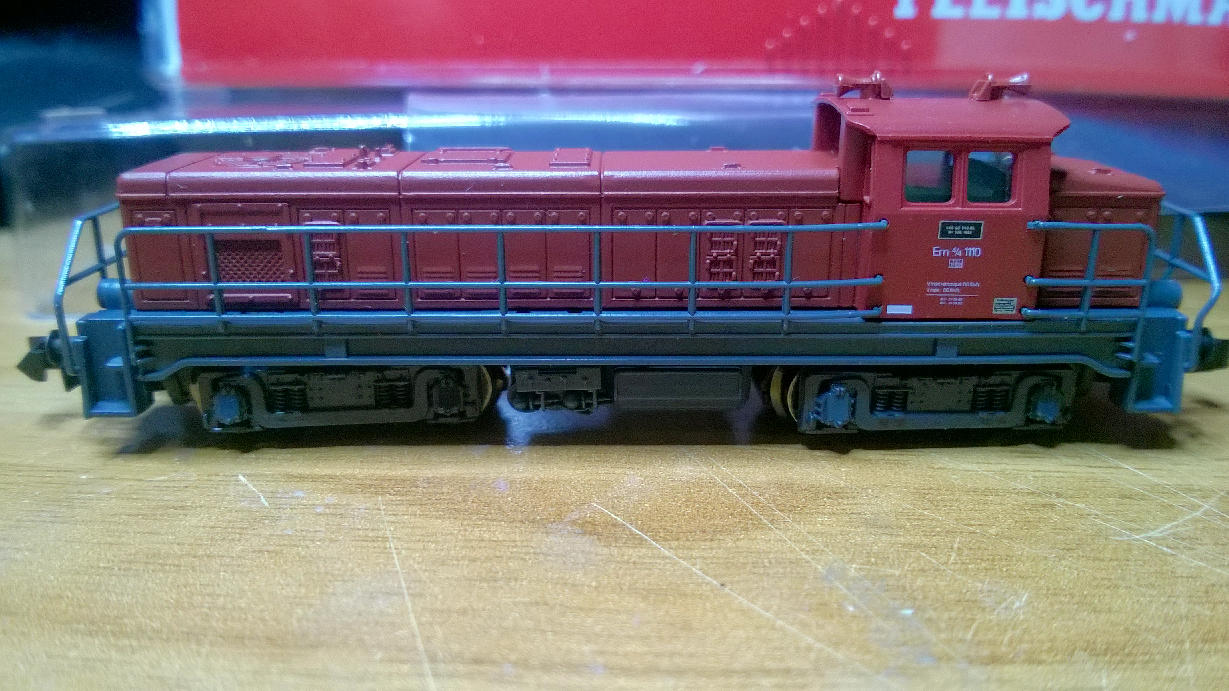

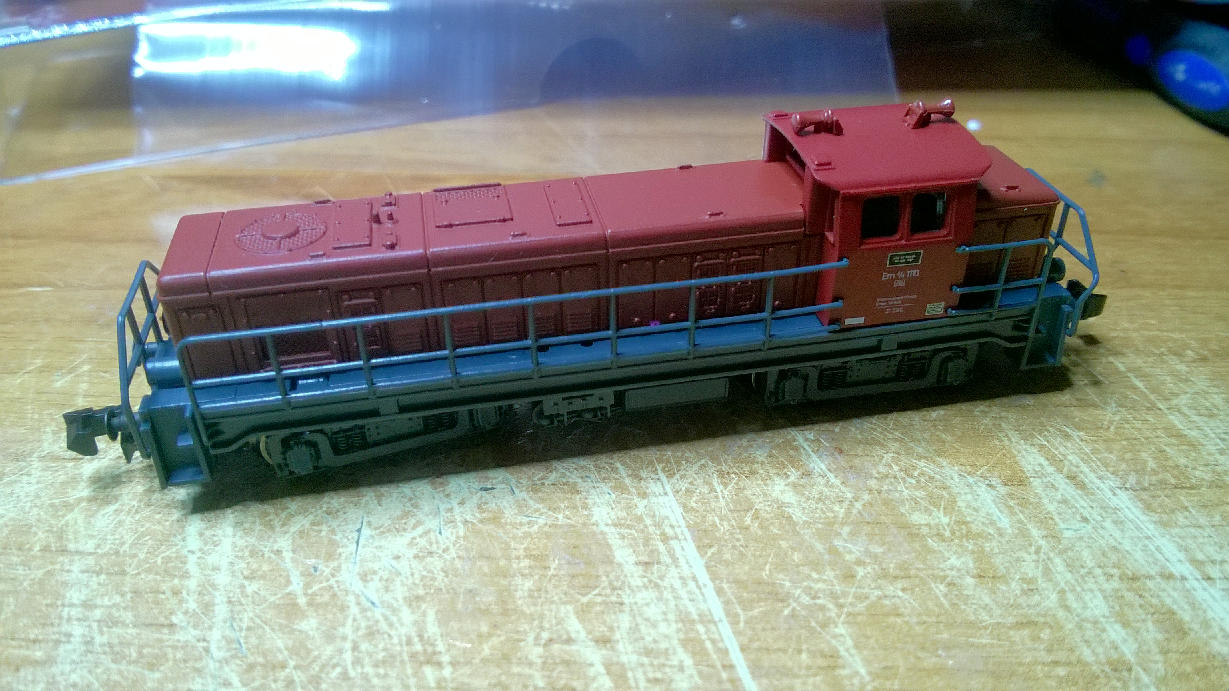

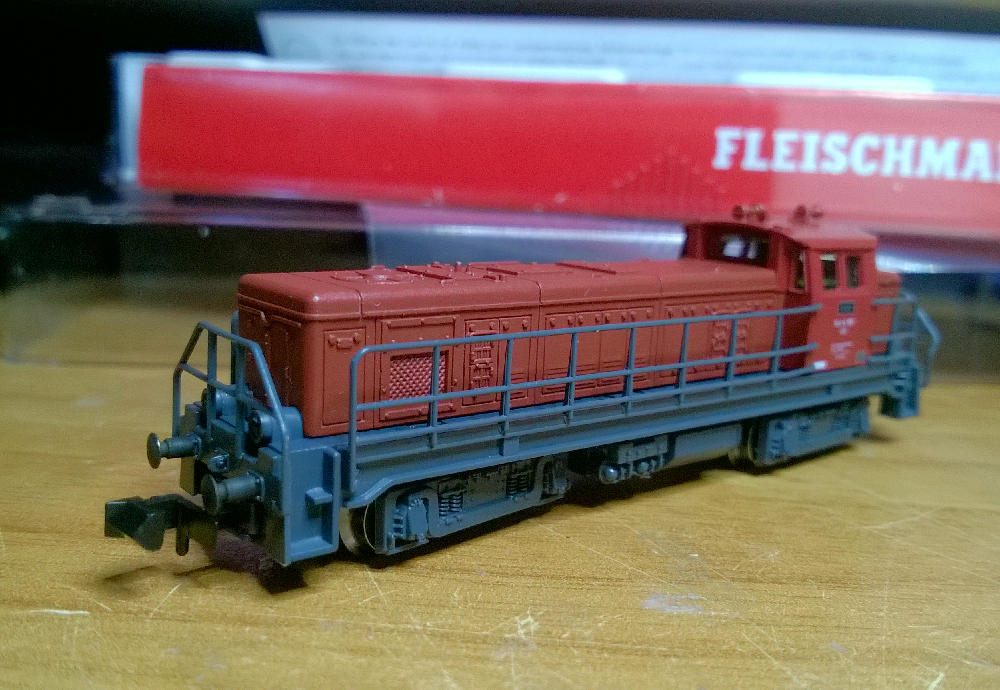

E'arrivata la Em 4/4 SBB, che dire a vista è proprio un bel gioiellino









ha la trazione su ambedue i carelli



non credo facco parte di un set perchè è arrivata con la sua confezione originale



non ho avuto la possibilità di testarla in circuito , non avendo ancora nulla.

[FraPis]

Che bella credo ci stia proprio bene nel diorama del Gottardo

[v200]

Bella macchina da manovra , tipica delle SBB .

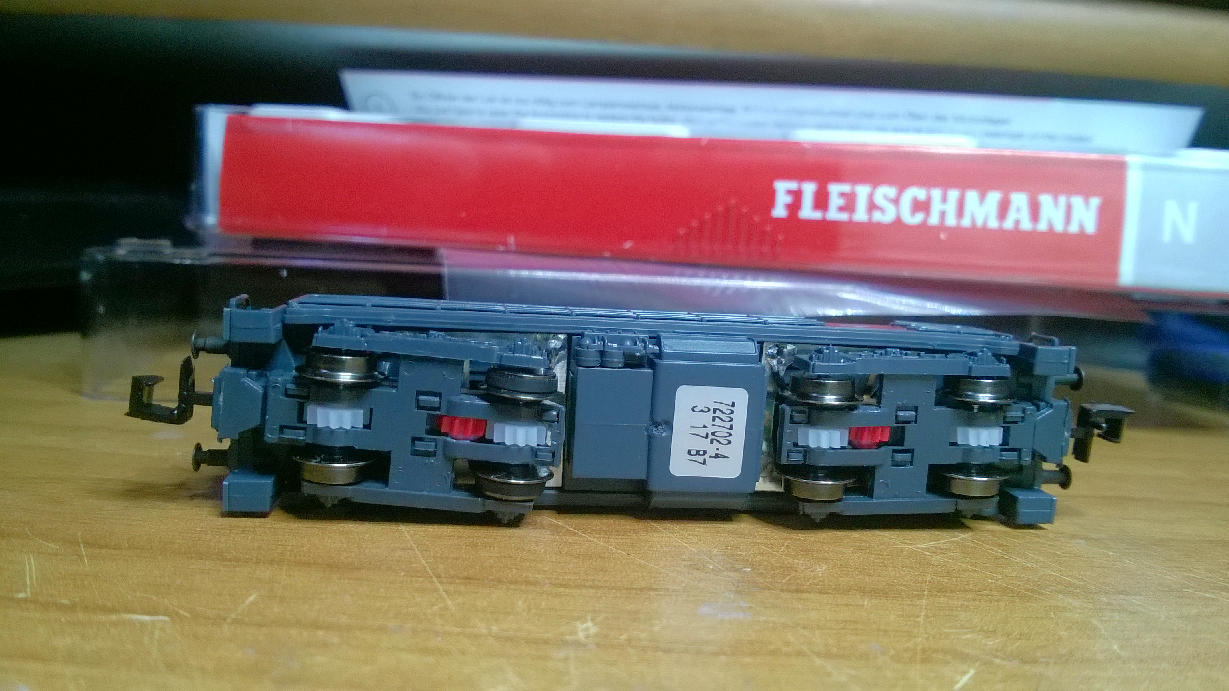

Vedo che però Hanno montato gli ingranaggi in Plastica/teflon per risparmiare un po per il resto rimane sempre Fleischmann. In teoria con ingranaggi plastici dovrebbe essere molto meno rumorosa[8]

[Vincenzo Passalacqua]

Quindi suppongo, visto che hai in mano un seghetto, che i piloncini bisogna frabbricarseli da soli.
E se non vado errato sono ben 127, di diverse misure.

No, non sono io che ho il seghetto in mano, sono foto delle immagini del fascicolo, per fare i piloni io ho intenzione di operare diversamente, invece di utilizzare quadrelli da 10mm x 10mm, tagliarli a 40 mm per poi incollarli, preferisco acquistare listelli da 40mm x 10mm e poi tagliarli della lunghezza necessaria 5mm ÷ 70mm con la troncatrice, risparmio tempo, fatica e colla vinilica

Grazie FraPis per aver anticipato i tempi per coloro che come me attendono in edicola. Desideravo chiederti, se ho ben capito, che il ponte ha da una parte il pilastro da 6 e dall'altro da 6,5, quindi il ponte va ridimensionato o si opera sul piano di appoggio?

[FraPis]

Ciao Vincenzo,
Si, il ponte è posizionato in un tratto in discesa/salita con 5 mm di dislivello, ancora nei fascicoli non ci sono le istruzioni su come posizionare il ponte ma ad intuito, considerando che il ponte al livello di posa binario è alto circa 64 mm, e calzerebbe a pennello sulla parte bassa (60mm pilone + 4mm circa plancia) credo vada "spessorato" da un lato per essere portato a livello di 65mm + 4mm della plancia, occorre anche valutare la possibilità di posizionare sotto i binari il sughero fonoassorbente per cui è necessario sollevare il tutto per supplire lo spessore in più.

spero di essere riuscito a spiegarmi

[FraPis]

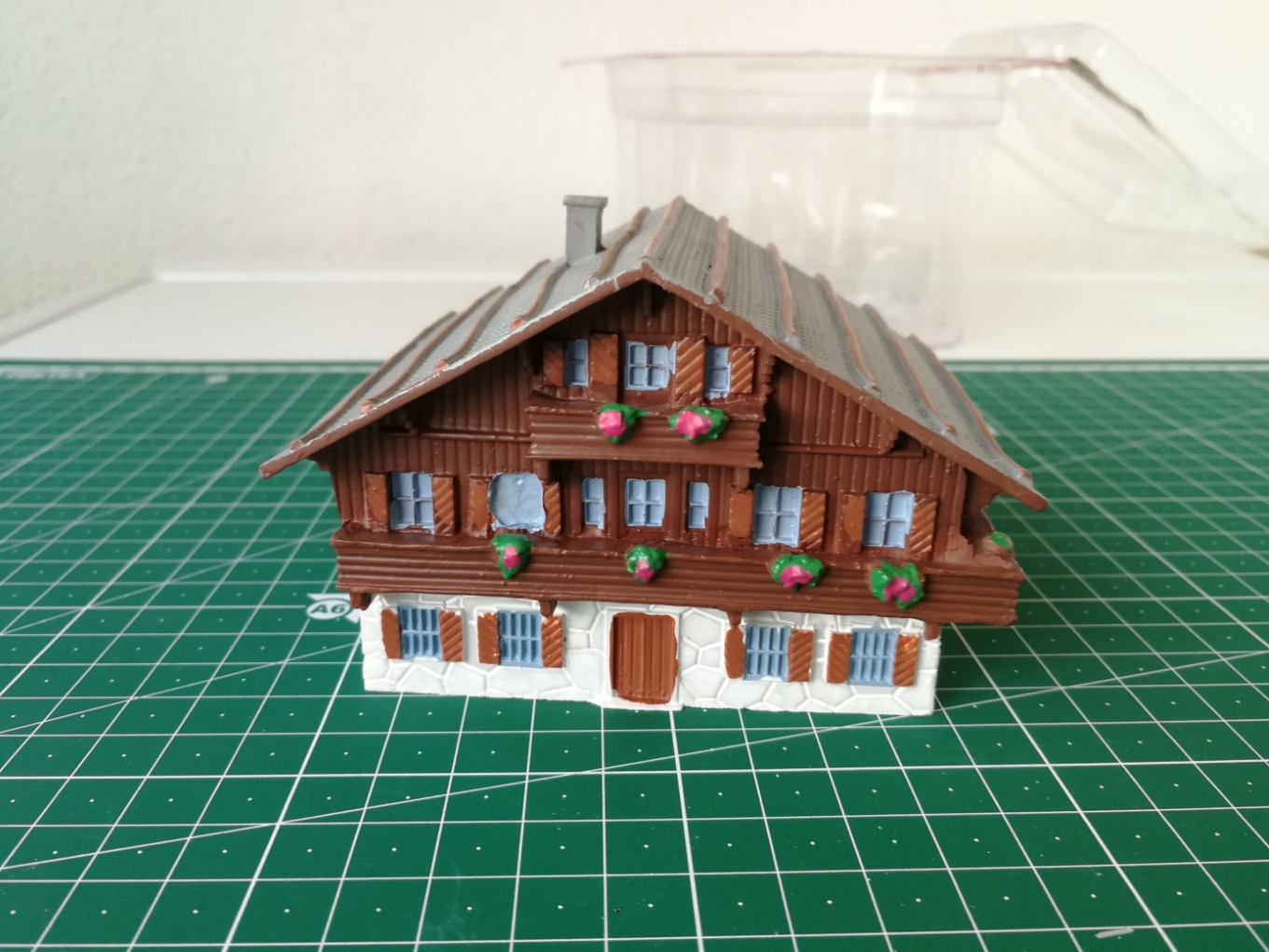

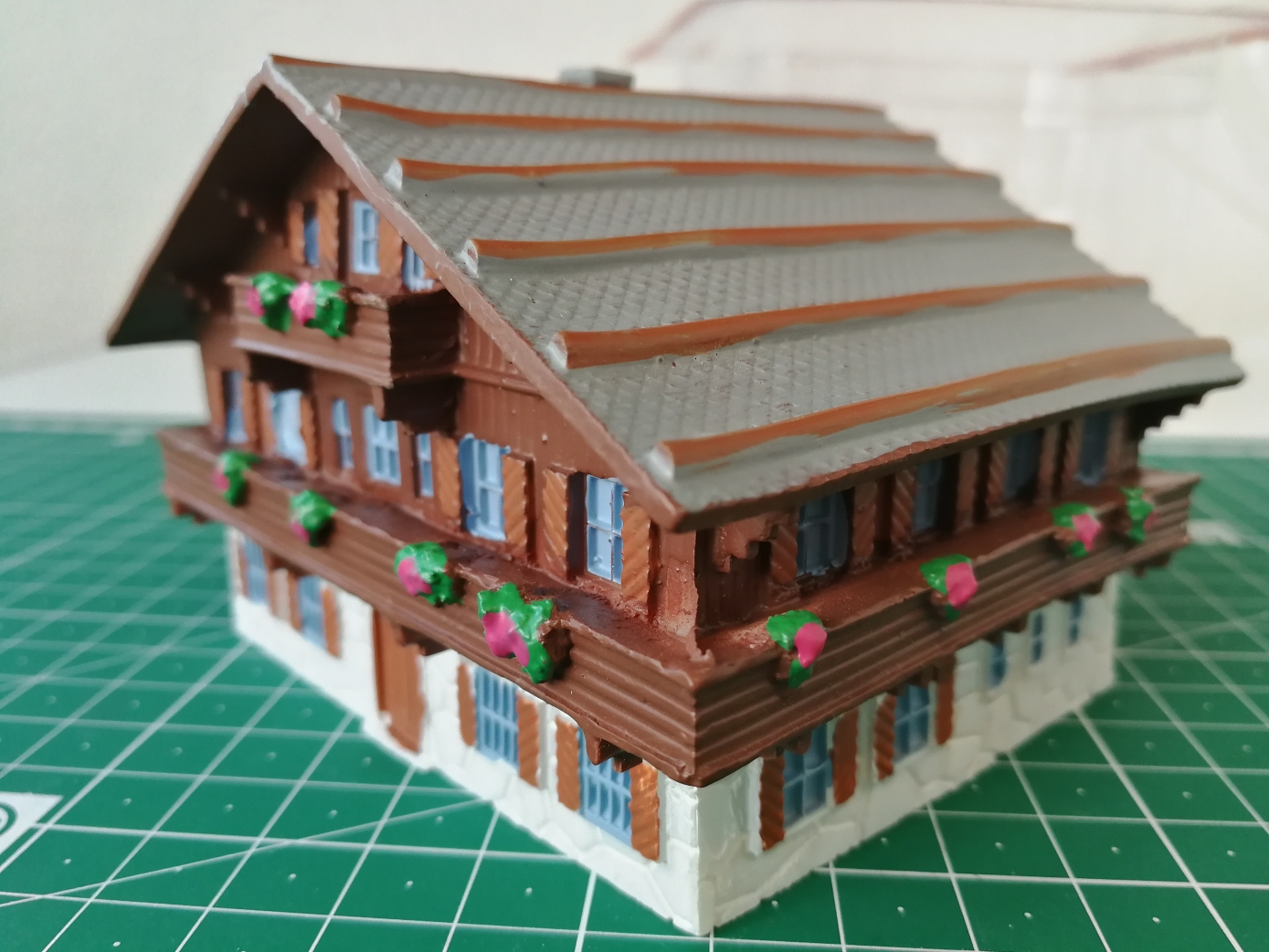

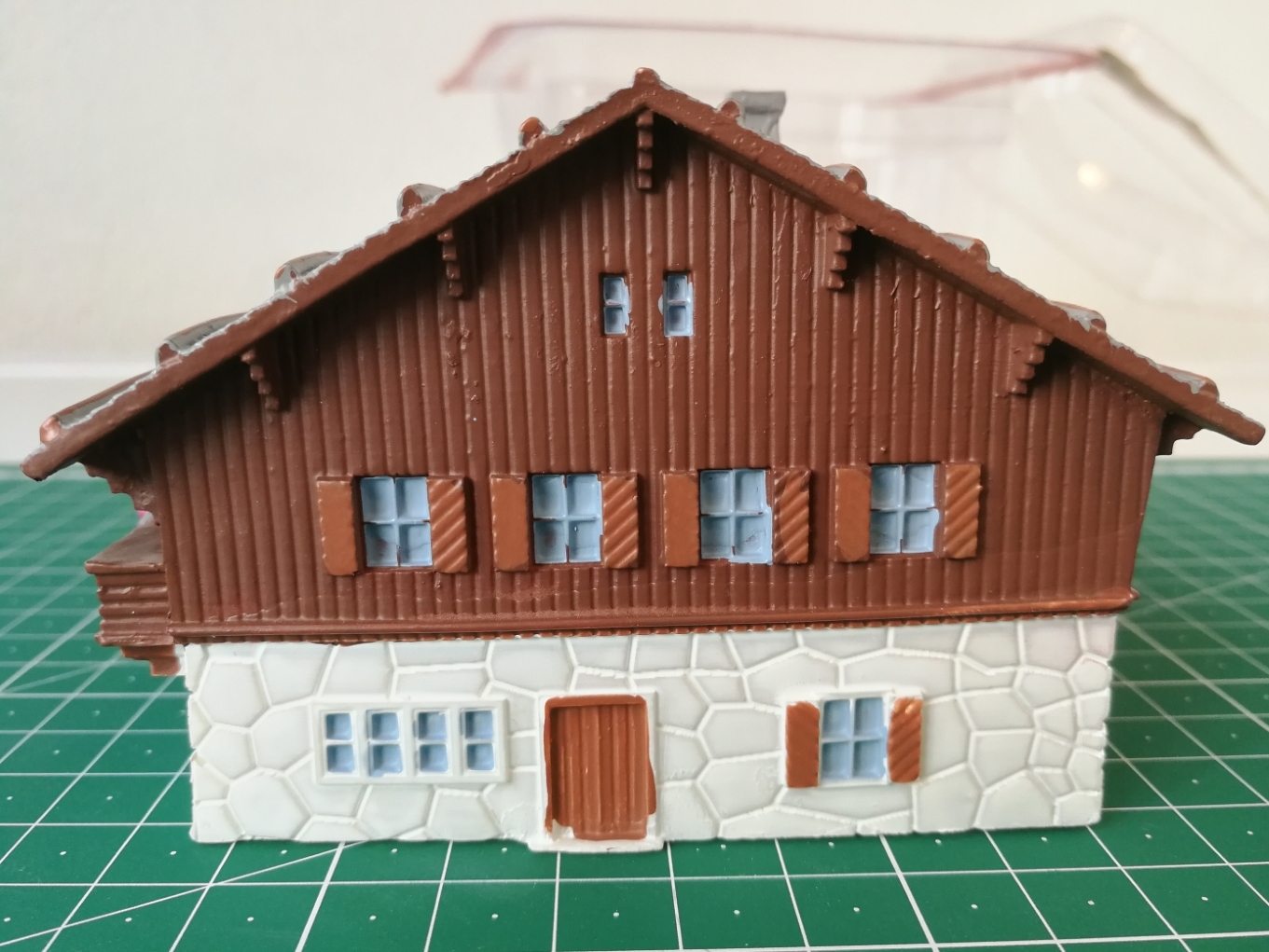

L'uscita n°12 prevede l'invio del primo chalet, purtroppo a parte eventuali modifiche di pittura per renderlo più realistico non è previsto nessun intervento di montaggio/assemblaggio


Immagine:

779,88 KB

Immagine:

842,75 KB

Immagine:

772,95 KB

[v200]

Lo chalet è un blocco unico, quindi non si hanno parti aggiuntive da assemblare ( senza le vetrofanie per le finestre ).
Il ponte come spiegato da Francesco ha una leggera angolazione facilmente realizzabile tramite spessori.
Utile poi sarà la pianta dei piloni per ragionare sui livelli e altezze.

[Vincenzo Passalacqua]

Ciao Vincenzo,
Si, il ponte è posizionato in un tratto in discesa/salita con 5 mm di dislivello, ancora nei fascicoli non ci sono le istruzioni su come posizionare il ponte ma ad intuito, considerando che il ponte al livello di posa binario è alto circa 64 mm, e calzerebbe a pennello sulla parte bassa (60mm pilone + 4mm circa plancia) credo vada "spessorato" da un lato per essere portato a livello di 65mm + 4mm della plancia, occorre anche valutare la possibilità di posizionare sotto i binari il sughero fonoassorbente per cui è necessario sollevare il tutto per supplire lo spessore in più.

spero di essere riuscito a spiegarmi

Grazie FraPis, allora ritengo che sia opportuno aspettare qualche indicazione successiva. Nel frattempo ho posizionato tutti i piloni, realizzati direttamente con listelli da 40x10. Un cordiale abbraccio,
Vincenzo

[sal727]

...Desideravo chiederti, se ho ben capito, che il ponte ha da una parte il pilastro da 6 e dall'altro da 6,5, quindi il ponte va ridimensionato o si opera sul piano di appoggio?

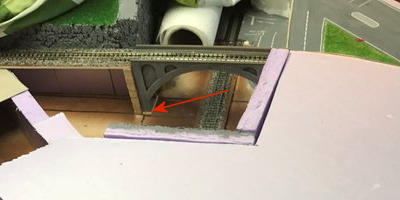

come puoi vedere da questa foto, anche se piccola presa dal forum tedesco, si vede lo spessore aggiunto sotto il ponte per livellare, conviene sempre aspettare di posizionare il tracciato e poi mettere lo spessore idoneo sotto il ponte

[Excalibur]

E'arrivata la Em 4/4 SBB, che dire a vista è proprio un bel gioiellino

Sto aspettando che arrivi la mia, il postino oggi non mi ha trovato in casa ed ha lasciato un primo messaggio di tentato recapito, probabilmente seguirà un secondo, dopo di che potrò andare a ritirarla all'ufficio postale, non vedo l'ora.
Mi piace un sacco, come diceva Verdone.
Si potrebbe tentare di testarla con due fili volanti, collegati ad un trasformatore ed a contatto con le ruote conduttrici.

[FraPis]

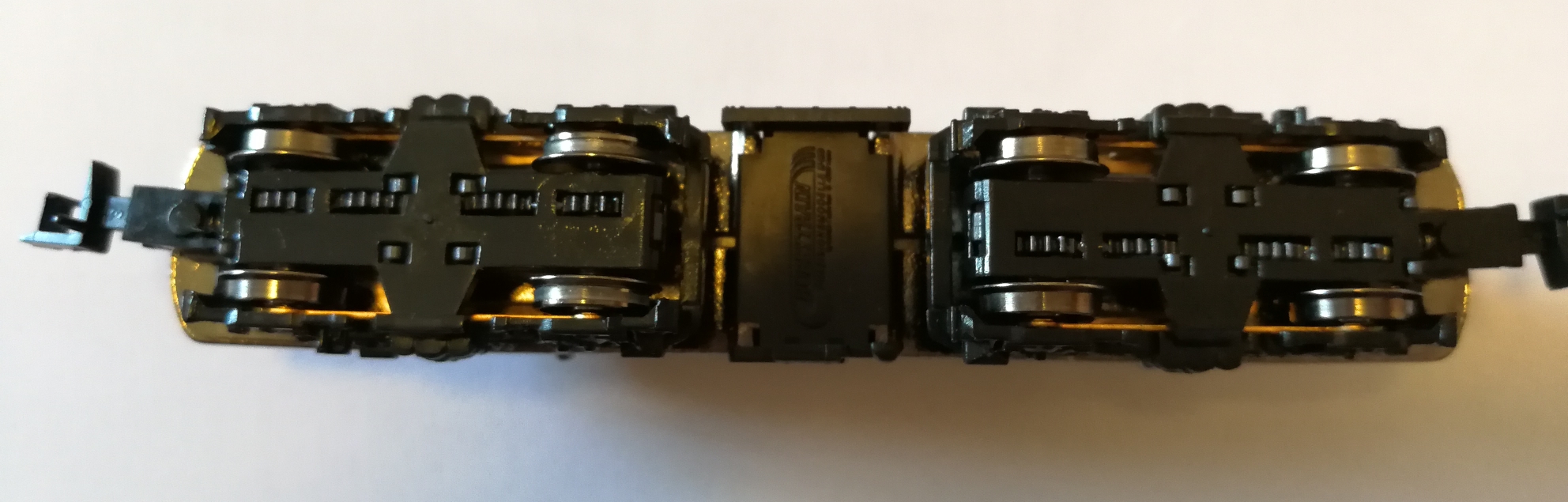

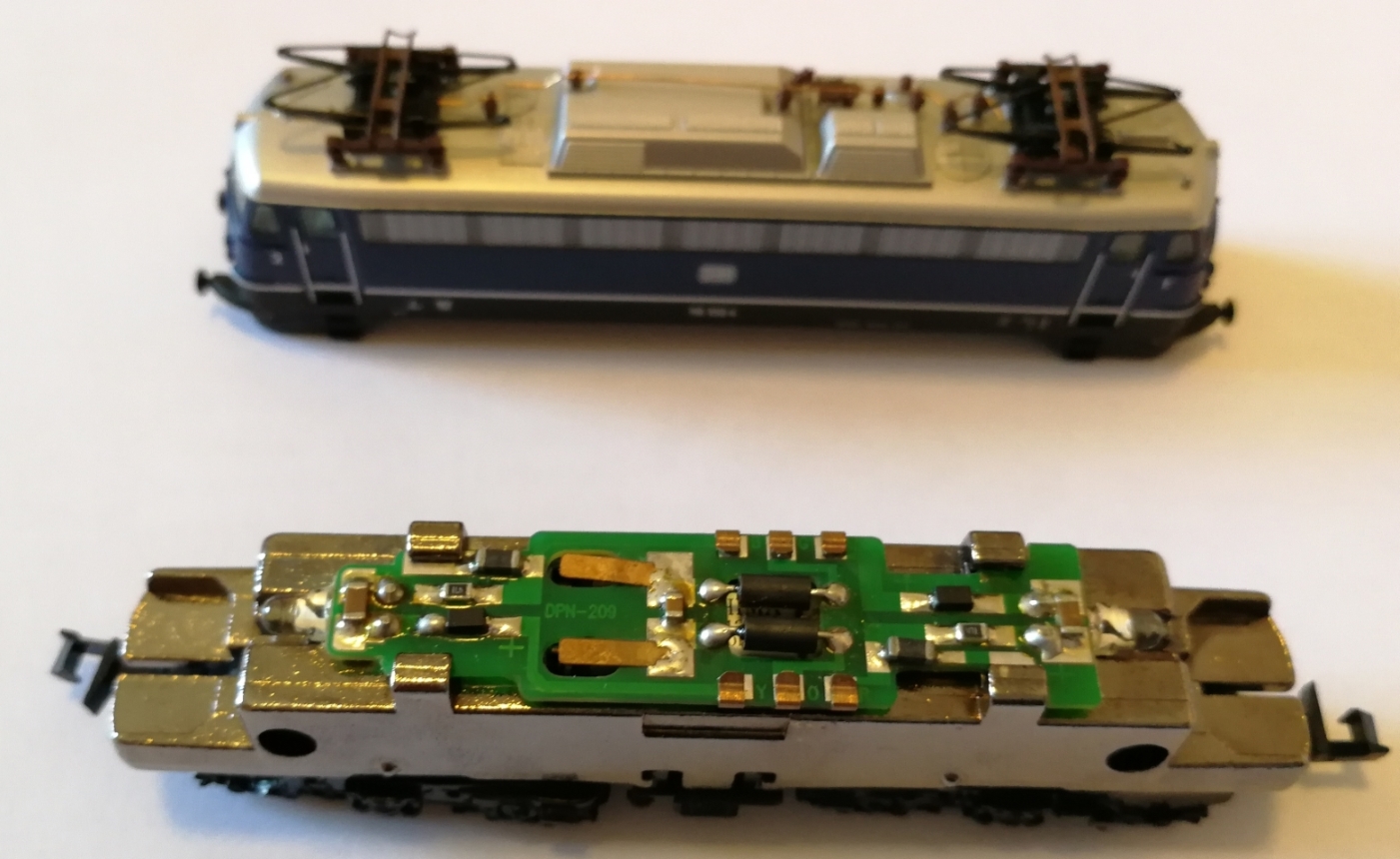

Come già pubblicato in precedenza, anch'io per ingannare l'attesa delle varie uscite, ho acquistato una loco analogica usata (pochissimo), è la riproduzione hobbytrain della DB 110, considerando la possibilità di un futuro passaggio al digitale pubblico le foto del PBC dove non è presente la presa NEM ma mi sembra di capire sia predisposto per un eventuale inserimento (manuale) del decoder con l'indicazione dei colori da saldare, o sbaglio?

chiedo agli esperti

Immagine:

600,01 KB

Immagine:

663,14 KB

[v200]

Vedi qui il tutorial per installare il decoder.
http://www.1zu160.net/digital/einbaubsp/hob-e10.php
Vedo di ritrovare un altro link più dettagliato.

[FraPis]

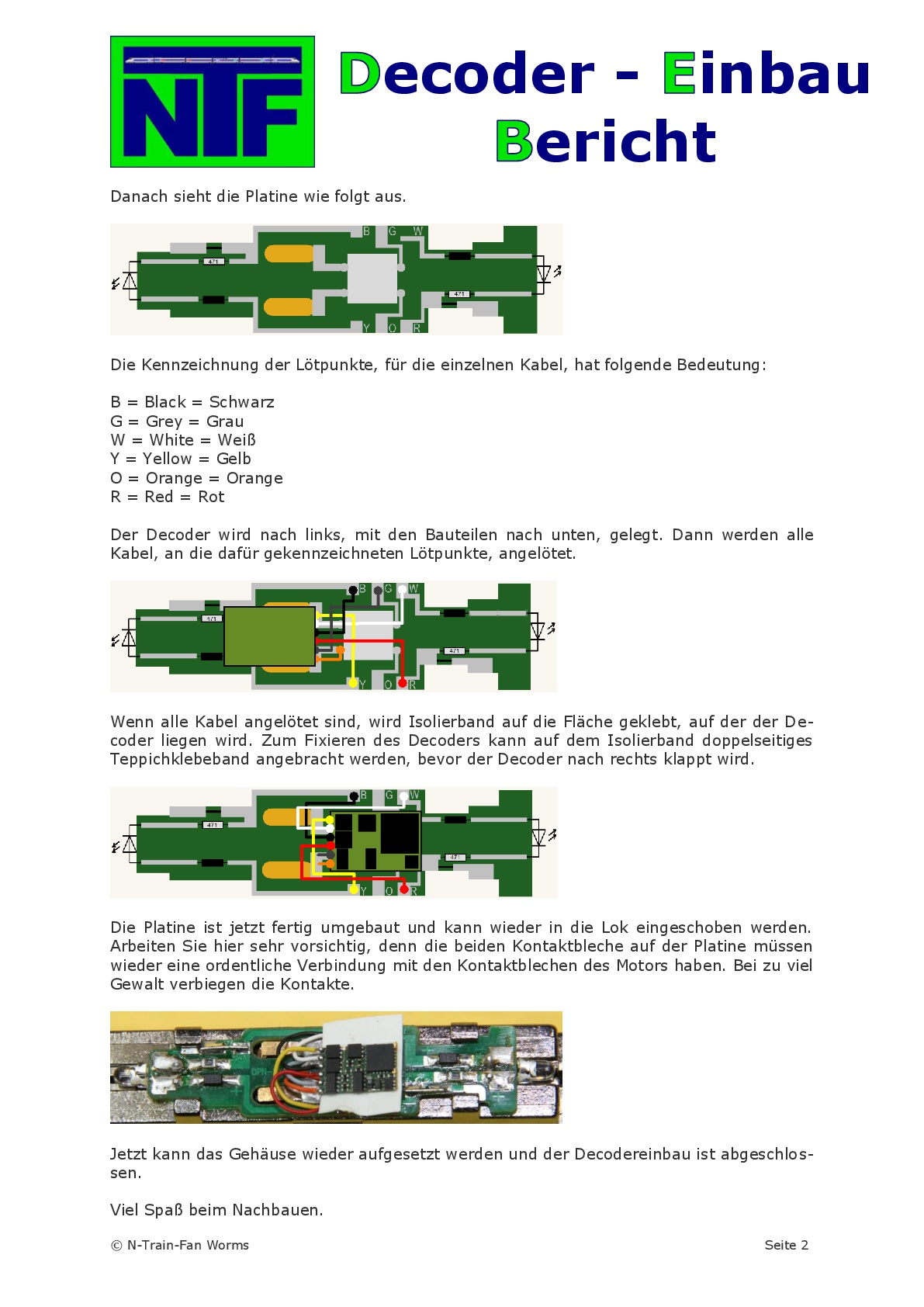

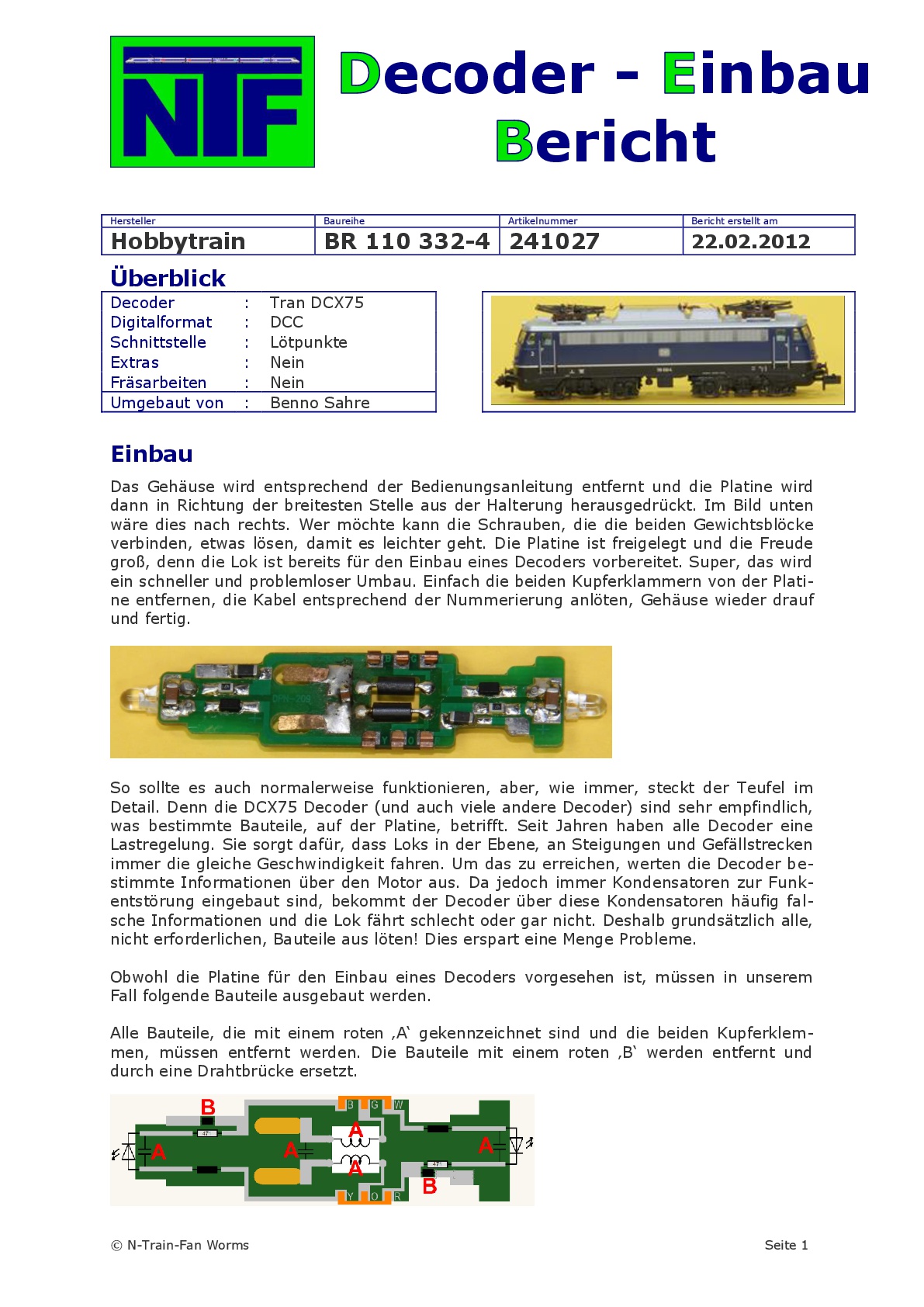

Io ho trovato questo, dovrebbe essere la modifica proprio per il mio modello

Immagine:

521,6 KB

Immagine:

377,31 KB

[Excalibur]

E' mai possibile che tutte le istruzioni siano in tedesco?
Io mi scoraggio fin dal primo momento, dovrei utilizzare il traduttore e sinceramente non ho la pazienza di tradurre intere pagine.
Fossero in inglese,......ancora.........ancora.
