Una "mensola" punto a punto in scala N

[C_A]

Sì ora ho capito, o meglio mi sono reso conto e ricordato! Grazie Edgardo e buon lavoro!!!

[Egidio]

Aggiornamento linea aerea.

Oggi mi sono arrivati i kit da Lineamodel, qui sotto l'unboxing:


Bene........ Saluti. Egidio.

[Edgardo_Rosatti]

Aggiornamento notturno ballast e linea aerea:

Ho incollato del ballast più fine, in quanto il primo che ho messo era fuori scala. Ora è migliorato un po'

Altolà


Altolà


Piovarolo; qui si vede la differenza del ballast tra il binario di galleria ed il deviatoio a destra.


Deviatoio Altolà

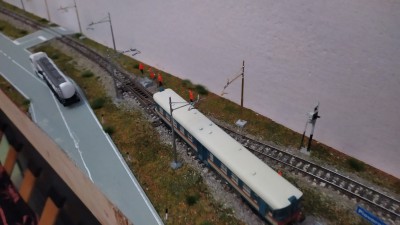

Questa è una prova con due pali sul PL; parto da qui così sono sicuro che i pali non cadano sulla strada:

Pali e catenaria da 11 cm.


[Egidio]

Molto bene Ed !! Saluti. Egidio.

[wmax53]

Ora va bene, in effetti il vecchio ballast era sproporzionato.

[FrancoV]

Mentre sei ancora in tempo, (l'ho notato solo adesso) mi permetto di segnalarti che in situazioni simili, lo stacco fra la strada asfaltata e il resto del terreno non è mai così netto

[Edgardo_Rosatti]

Grazie a tutti. Dovrò correggere anche i bordi della strada è vero.

Oggi mi è arrivato del materiale scenico:

Unboxing


[FrancoV]

Grazie a tutti. Dovrò correggere anche i bordi della strada è vero.

Si figuri, non dimenticare i canali di scolo

[Edgardo_Rosatti]

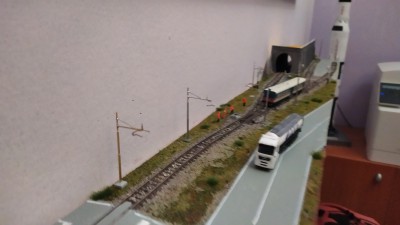

Aggiornamento linea aerea.

Ho iniziato ad inserire i 7 pali che avevo pronti più altri 3 di quelli nuovi che ho assemblato:

I 3 non verniciati non sono incollati, metre tutti gli altri 7 si.
C'è ancora molto da fare.

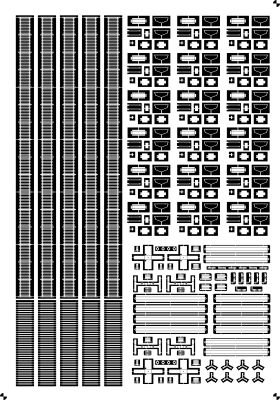

Ho terminato anche il disegno della lastrina per realizzare alcuni accessori che contiene:
- un metro di staccionata tipo FS;
- un passaggio a livello tipo FS funzionante;
- 18 plafoniere per lampioni a cetra con accessori per montaggio su palo o a muro;
- 36 plafoniere per lampioni stradali generici.

Spessore 0,2 mm. Alpacca

Per questa lastrina ci vorrà un po' di tempo.
Se nel frattempio qualcuno è interessato può scrivemi un messaggio privato o una email.

[FrancoV]

Non vorrei sembrare un rompiballe ma, i pali mi sembrano troppi e appesantiscono l'insieme

[58dedo]

Non riesco più a seguirti senza commentare, la "mensolina" è sempre più ricca di particolari, considerando la scala, mi piace assai. E' una vera chicca in N.
Sono curioso di vedere il funzionamento.

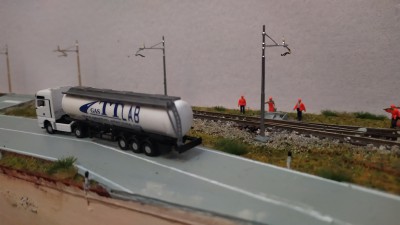

Ma cosa trasporta l'autocisterna del gas TTlab?

[morese]

Favoloso

[donato cassano]

I pali in piena linea distano circa 60 m tra loro, in scala N fa 37,5 cm. Per esigenze modellistiche potresti anche scendere a 25-30 cm, la resa all'occhio è buona.
In stazione invece le distanze scendono un po'. Sullo scambio invece serve una palo di inizio deviata, credo sia M26.
Devi realizzare anche la catenaria? Se sì, ti consiglio il filo elastico EsseBiEmme da 0.1-0.2 mm

[IpGio]

Mensolina, mensolina per piccina che tu sia...

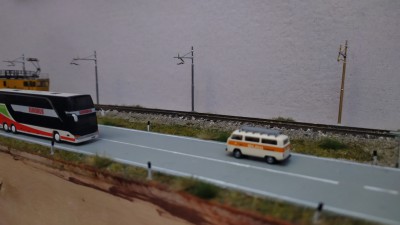

Però che traffico, spero che il transito autoveicolare del PL, sia sono per le autovetture...
Grazie per l'aggiornamento...

IpGio

[Egidio]

Saluti. Egidio.

[Andrea]

Molto bello Ed, mi piace.
Inserirai anche della segnaletica stradale verticale?

[sal727]

Mi piace, bel lavoro

[Edgardo_Rosatti]

Grazie a tutti

Si Andrea, sicuramente.

[FrancoV]

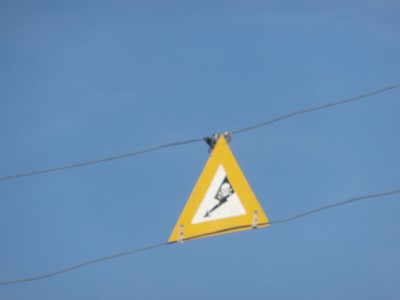

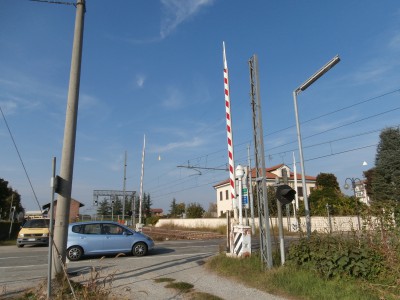

Da non dimenticare i pali della sagoma limite per evitare contatti indesiderati fra i veicoli e la linea aerea, sicuramente non ce ne sarebbe bisogno ma ti metto un paio di foto.

[Edgardo_Rosatti]

Grazie per le info Franco e grazie anche a tutti per i consigli sulla linea aerea.

Il PL conterrà tutti gli elementi necessari, in quanto deriva da un progetto che feci qualche anno fa in scala TT per il mio modiuo e che sarà presente anche sul nuovo modulo di Flavio Re.

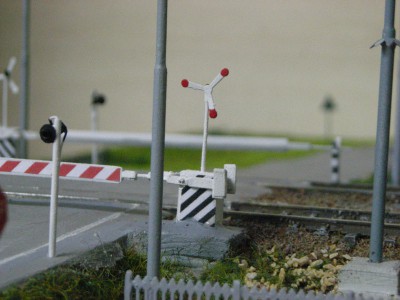

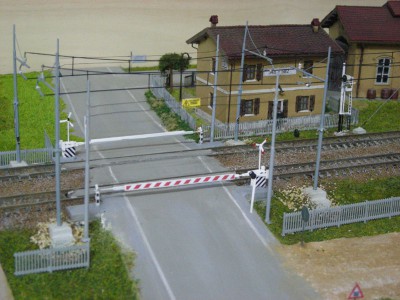

PL TT montato

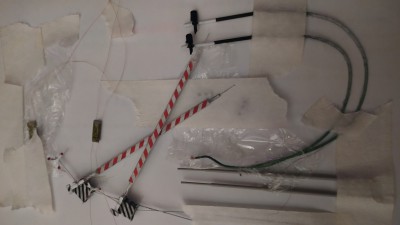

Kit scala TT

http://lamamodel.altervista.org/prodott ... a-tt-1120/

Per la catenaria mi piacerebbe moltissimo usare il filo elastico citato da Donato, in quanto molto realistico, ma ho preferito acquistare le catenarie in fotoincisione della Linea Model da 10 e 11 cm in scala (16/17 metri circa al vero).

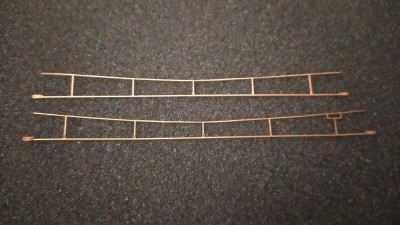

Catenaria Linea Model

Infine un ultimo aggiornamento sui pali speciali.


Ho trovato alcuni pali torniti tipo M26 con i quali sto facendo le deviate delle stazioni, qui sopra i primi due da rifinire.

[C_A]

Edgardo perdonami la curiosità! La catenaria è funzionante (vi passa corrente)?
Grazie!!! Ciao!!!

[IpGio]

Ed... che dire... continuo a godermi gli sviluppi di questo tuo progetto.

IpGio

[marione]

... non abbiamo più parole ...

Marione

[Edgardo_Rosatti]

Edgardo perdonami la curiosità! La catenaria è funzionante (vi passa corrente)?
Grazie!!! Ciao!!!

No, sarà solo estetica, in quanto riesco a far funzionare 4 loco tramite l'alimentazione sui binari.

Grazie come sempre a tutti

Ho iniziato a realizzare la scheda elettronica per il funzionamento della mensola:

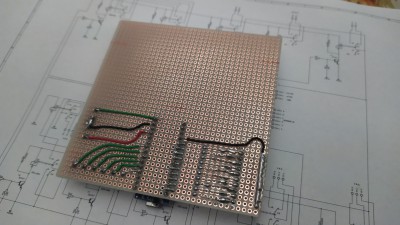

Sotto

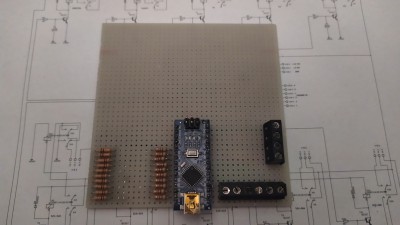

Sopra

Un Arduino Nano penserà a tutto il sitema di gestione (in lavorazione).
A sinistra le resistenze di gestione dei driver per i relè che saranno 10. A destra i morsetti di alimentazione e dei sensori di presenza agli infrarossi.

[C_A]

E' un grande lavoro di ingegneria elettronica. Purtroppo io sono ingegnere elettrotecnico sistemista degli anni 90.
Ciao e grazie per la risposta!!!
