il mio primo modulo in H0

[umberto]

Saluti a tutti belli e brutti

Finalmente sono riuscito a lavorare su un progetto per il mio primo modulo in scala h0.
Mi servirebbe aiuto per... tutto !![8] Quindi mi appello alla vostra saggezza.

Premetto che non ho nessun tipo di programma per tracciati su PC...

L'idea è quella di un modulo stretto e allungato con misure 40x100 cm(purtroppo ho solo questo spazio per ora), con strada e binari paralleli, la stazione, linea aerea,vegetazione ecc...
Il mio problema fondamentale è che non so assolutamente da dove partire e prima di iniziare a comprare materiali volevo consultarmi prima con voi ( sopratutto con chi ha realizzato i moduli per il modulare
GAS TT )

Vi ringrazio in anticipo
Umberto

P.S: a volte sono un po duro a capire quindi se vi chiedo ulteriori spiegazioni non mandatemi a quel paese

[Andrea]

Ciao Umberto, lo spazio è poco ma qualcosa di simpatico ed accattivanete si può ugualmente fare.
Inizia a pensare al "tema", ovvero, montagna.. città... scalo... stazione...
Nelle fotostoria puoi trovare molte ispirazioni.
Puoi anche scaricare WT e provare a buttare giù delle idee come ho fatto io pr il mio viadotto.
Domanda: Ma perchè non provi con il modulare TT?
Potresti poi portarlo ad una mostra e vederci correre i treni sopra.
pensaci...

[umberto]

Ciao Andrea

per quanto riguarda il tema è "stazione", come scena mi piacerebbe in pianura (per non complicarmi la vita all'inizio e fare mano amano pratica).

per il modulare TT non ho conoscenze della scala ( so qualcosa del modulare ma non tutto) e ho tutto materiale in scala H0 ma potrei seriamente prendere in considerazione il fatto di realizzarne uno, ti ringrazio di avermelo chiesto

Dove posso scaricare il programma per i progetti ??

[marioscd]

considerando che hai postato questa richiesta di aiuto nella sezione "scala H0" ne deduco che il progetto sia da intendersi in questa scala... è corretto? in H0 100 cm sono pochini per realizzare uno scalo o una stazione credibile, sono invece più che sufficienti per realizzare un diorama di linea o un piccolo raccordino industriale. Se poi hai anche la possibilità di aggiungere un'altro paio di moduli "di servizio" di pari lunghezza (possono essere non scenografati, stretti poco più di una coppia di binari e utilizzabili solo quando vuoi un po' di movimento, lasciandoli inutilizzati quando userai il diorama solo a fini espositivi) puoi anche crearti una sorta di 2 mini-stazioni nascoste terminali a doppio binario con le quali realizzare un minimo di esercizio ad orario...

ciao

[umberto]

questo sarà il primo modulo... poi ne verranno altri .

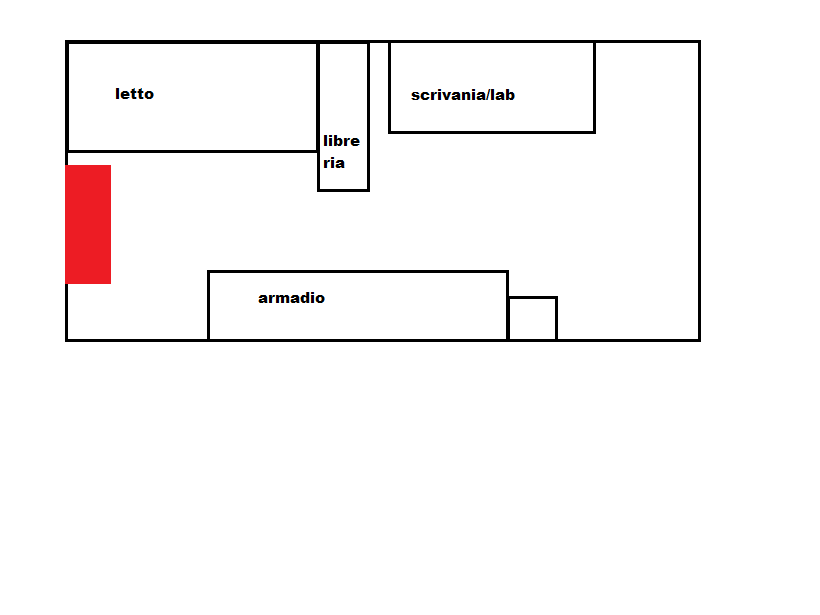

per quanto riguarda le dimensioni purtroppo sono queste, per farvi un'idea azzardo uno schema su paint:


Immagine:

13,2 KB

il modulo andrà dove c'è lo spazio rosso e quelli futuri adiacenti.

Ciao Umberto

[Andrea]

Dove posso scaricare il programma per i progetti ??

Qui...
default.asp?CAT_ID=26
Puoi scegliere tra WT (però non puoi fare i salvataggi) e SCARM.
Buon divertimento...

P.S.: mi piace vedere che un 15enne ha queste "ambizioni".

[umberto]

Grazie Andrea

in questo momento sto scaricando una delle versioni di wintrack ma non so come andrà a finire perchè il collegamento internet va e viene
al massimo provo con paint (poco dettagliato e non a la stessa funzione ma a mali estremi estremi rimedi)

[Andrea]

Puoi buttare giù qualche idea anche su un foglio di carta.

[Docdelburg]

Prima di partire col freno tirato (100 cm in HO sono veramente pochi e pochi sono anche in scala TT) pensa bene a come sfruttare lo spazio.
Intendo dire, valuta attentamente questi aspetti:
1 - plastico mobile che può essere sollevato con qualche carrucola fino al soffitto (nella zona letto ci sta un piano di 2x2 metri.
2 - mensola delle dimensioni del letto, incernierata al muro, che scende e si congiunge col modulo che hai in previsione più altra mensola dalla parte opposta (formeresti un plastico a U)
3 - modulare smontabile e da posizionare sotto il letto quando non in uso.

[umberto]

Appena trovo il sistema metto i progetti di WT...
la mia idea in effetti si avvicina molto alla 3^ opzione che hai consigliato
il mio letto sotto ha un cassettone alto più o meno 22 cm. Ho notato alcuni moduli sul sito e hanno tutti una sruttura a scatola di 40cm (credo), è fondamentale o può essere anche più bassa ??

[umberto]

buona sera a tutti, sono riuscito a trovare il modo di trasferire le foto dal programma al forum senza salvare cioè FOTO !!!!!

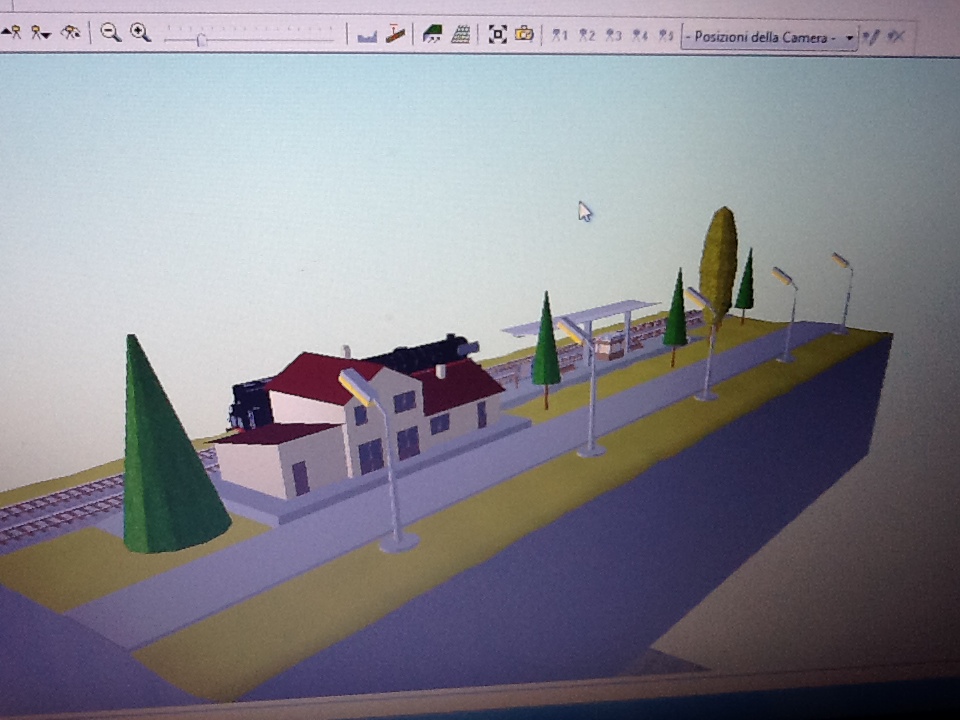

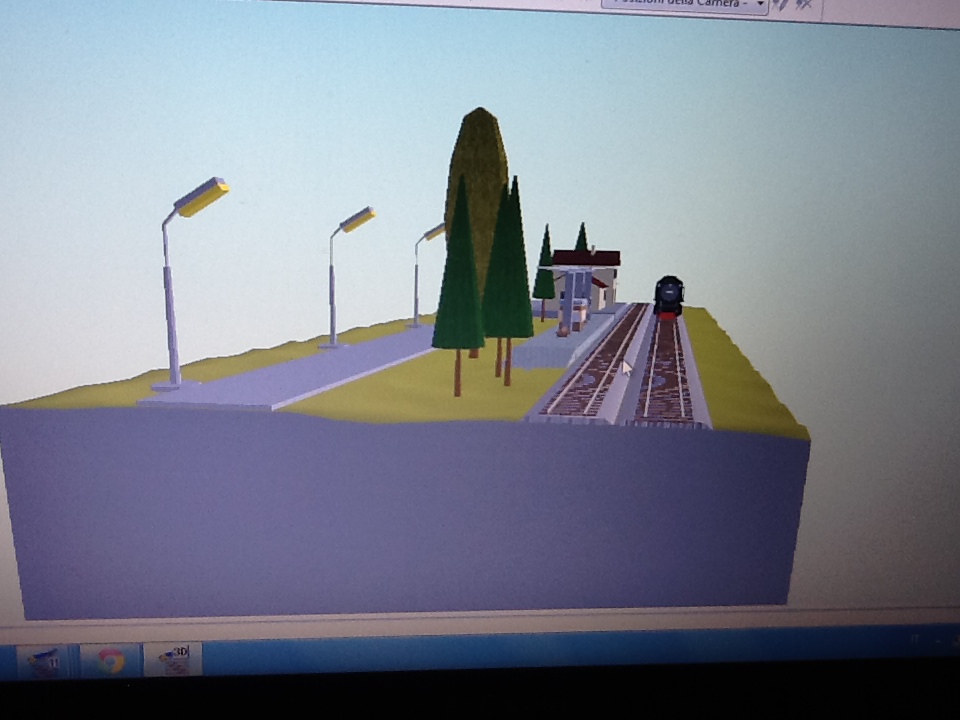

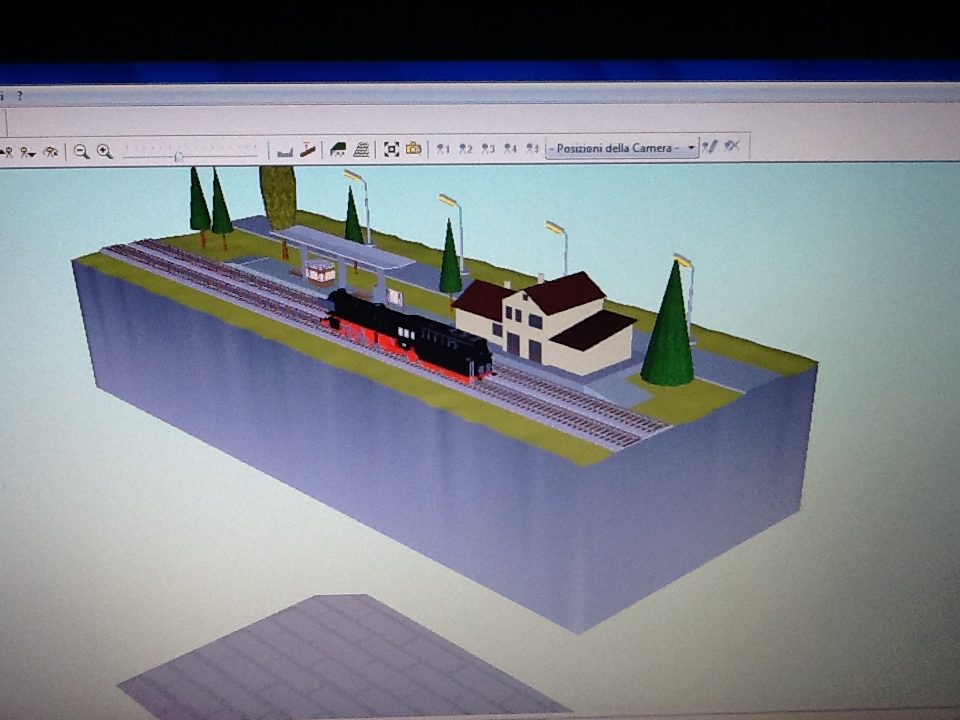

tornando alla discussione, ecco il modulo iniziale del progetto (questo è il progetto iniziale quindi se avete consigli sono lieto di riceverli) :


Immagine:

210,57 KB


Immagine:

204,02 KB


Immagine:

166,11 KB

saluti a tutti Umberto

[umberto]

sono riuscito a trovare qualche soluzione soluzione riguardo ciò che ha detto Mauro riguardo ai moduli corti e al posizionarli sotto al letto:

1) Potrei smontare la parte sottostante al letto per avere uno spazio utile pari a due moduli da 40x180cm + uno che tengo su mensola da 60x70 (che ospiterà la stazione e un dietro le quinte con regolatori di tensione e interruttori vari)...
per un totale di 430cm di lungezza!!!!! (mi rendo conto che non è tantissimo ma è il massimo per ora)

2) Potrei reailzzare un plastico giochereccio a 2 linee composto da 2 moduli da 80x90cm sempre da mettere sotto al letto

onestamente preferisco la prima idea come utilizzo e dimensioni comunqe aspetto una vostra opinione

Saluti Umberto

[umberto]

Riguardo ciò che ha scritto Mario:
so che 100 cm sono pochi ma come puoi vedere dall'ultimo post ho convinto mia madre a farmi fare dei cambiamenti alla stanza così da avere più spazio disponibile e quindi più moduli da assemblare e da esporre...

Parlando di struttura del modulo... come si fa ??

[Docdelburg]

Scusa Umberto, ti abbiamo abbandonato.....
Ho bisogno però di riordinare un pò le specifiche del tuo progetto: se ho ben capito sei orientato per una serie di moduli.
La struttura del modulo dovrebbe essere tale da evitare malformazioni o torsioni nel tempo, quindi stabile e leggero. In poche parole un telaio su cui andrà fissata qualche striscia di compensato di almeno 8-10 mm di spessore per sostenere i binari e poi materiale leggero tipo polistirene per completare la base della scenografia.
Si tratta ora di decidere cosa fare alle estremità della stazione e di questo si potrà parlare compiutamente solo quando avremo un'idea precisa dello spazio a disposizione.

[umberto]

Ciao mauro non preoccuparti ho scritto le domande nei post per non dimenticarmene ma ho avuto da fare anche io

tornando ai moduli come già scritto prima sono riuscito a trovare qualche soluzione riguardo ai moduli corti e al posizionarli sotto al letto:

1) Potrei smontare la parte sottostante al letto per avere uno spazio utile pari a due moduli da 40x180cm + uno che tengo su mensola da 60x70 (che ospiterà la stazione e un dietro le quinte con regolatori di tensione e interruttori vari)...
per un totale di 430cm di lungezza!!!!! (mi rendo conto che non è tantissimo ma è il massimo per ora)

2) Potrei reailzzare un plastico giochereccio a 2 linee composto da 2 moduli da 80x90cm sempre da mettere sotto al letto

credo che la prima abbia più effetto simile ad una linea vera più che la seconda...

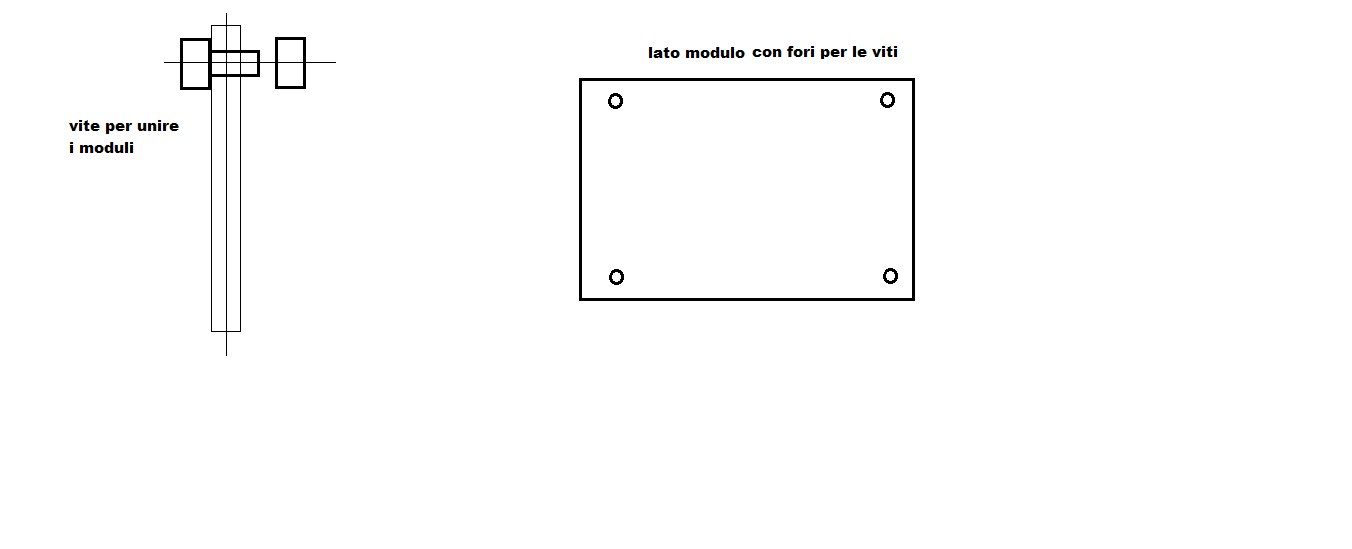

riguardo la struttura avrei in mente uno "scheletro" di questo tipo:

Immagine:

19,26 KB

[umberto]

dimenticavo:
cosa intendi per"Si tratta ora di decidere cosa fare alle estremità della stazione" ?

Saluti Umberto

P.S : la struttura che penso di utilizzare è simile a questa: http://www.scalatt.it/modulareTT.htm solo che invece di essere alta 11 cm per motivi di spazio sarà di soli 5-6 cm

[Docdelburg]

Un telaio lungo 80-90 cm e largo 40-50 cm può essere fatto con listelli di compensato alti 5-6 cm a patto che sia di almeno 15-20 mm di spessore e abbia qualche centina di rinforzo centrale. Compensato di spessore minore ti dà meno garanzie di tenuta nel tempo.
L'unione dei moduli avviene correttamente con 2-3 bulloni da 8-10 mm passanti per fori da 10-12 mm per permettere un minimo di regolazione.
Effettivamente se ti rifai alle regole del modulare TT sei sulla buona strada.

Per l'altro discorso, cosa fare alle estremità, mi spiego perchè significa scegliere il tipo di tracciato.
Tu puoi fare alle estremità due stazioni terminali, oppure una stazione terminale da una parte e un anello di ritorno dall'altra, oppure due anelli di ritorno.
Dai un'occhiata a questa discussione: topic.asp?TOPIC_ID=7057
Capisci quindi che hai diverse possibilità di esercizio; credo che la migliore sia la stazione terminale combinata con l'anello di ritorno in cui ci sia almeno un doppio binario per avere un pò di alternanza di convogli.
Se ci pensi, dalla stazione terminale parte un locale che ferma nella stazione centrale, poi parte un rapido che transita e va fermarsi nell'anello di ritorno; torna il locale e intanto transita un merci; dopo un pò torna il rapido e via di seguito.
Per avere un'idea di cosa dico, se ti va, posso farti una schema.

[umberto]

riguardo al telaio allora ci sono...
credo di aver capito anche il ragionamento con gli anelli di ritorno ma se riesci fai uno schema.
seguendo l'idea di prima avrei 430 cm di diorama in cui posso sbizzarrirmi con scambi, depositi loco e vagoni, ponti e magari anche una strada parallela alla ferrovia
in 40 cm di profondità può venire fuori un deposito ferroviario niente male

[Docdelburg]

Appena riesco ti faccio uno schema, ma se tu mi facessi il disegno di come si sviluppano gli oltre quattro metri sarebbe d'aiuto.
Prova cioè a disegnare semplicemente come verrebbe il piano completo con tutti i moduli uniti.

[umberto]

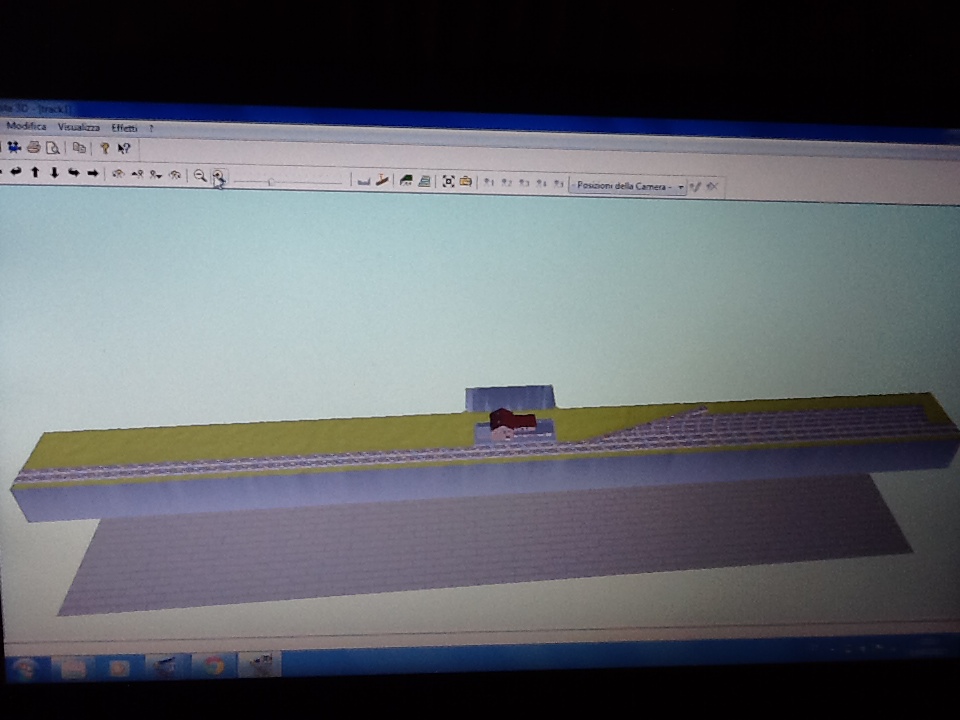

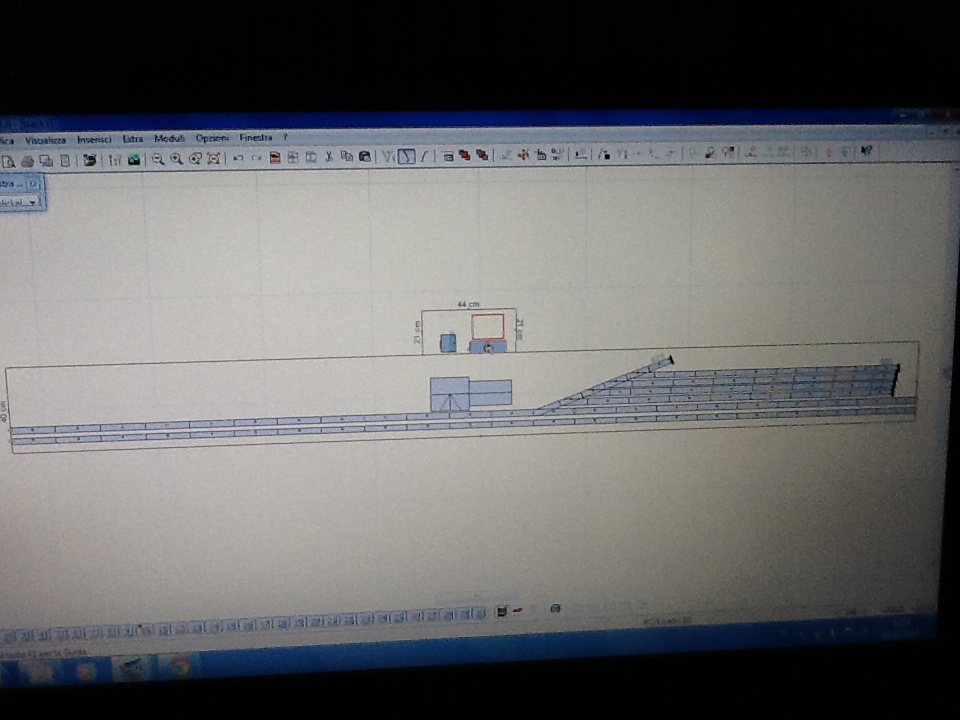

ecco il progetto (non ci sono dettagli è solo come idea)


Immagine:

180,13 KB


Immagine:

163,67 KB

non sono foto impeccabili ma visto che non si può salvare è il massimo

Ciao Umberto

[Docdelburg]

Ma come, hai a disposizione una striscia di oltre quattro metri tutta diritta?

[umberto]

hai ragione

cosa potrei modificare ?

potrei mettere due stazioni in testa (1 per modulo) e il modulo centrale in curva ?

[liftman]

non sono foto impeccabili ma visto che non si può salvare è il massimo

Come no? quando hai la schermata davanti preferibilmente a tutto schermo, premi il tasto PrtSc, dopodichè apri un programma di grafica, anche il semplice Paint di windows e selezioni "incolla", o più semplicemente premi i tasti Ctrl+v, da li puoi fare quello che vuoi, tagliare, ruotare, modificare e correggere in ogni modo l'immagine e salvarla sul pc

[Docdelburg]

hai ragione

cosa potrei modificare ?

potrei mettere due stazioni in testa (1 per modulo) e il modulo centrale in curva ?

Essenzialmente due possibilità:

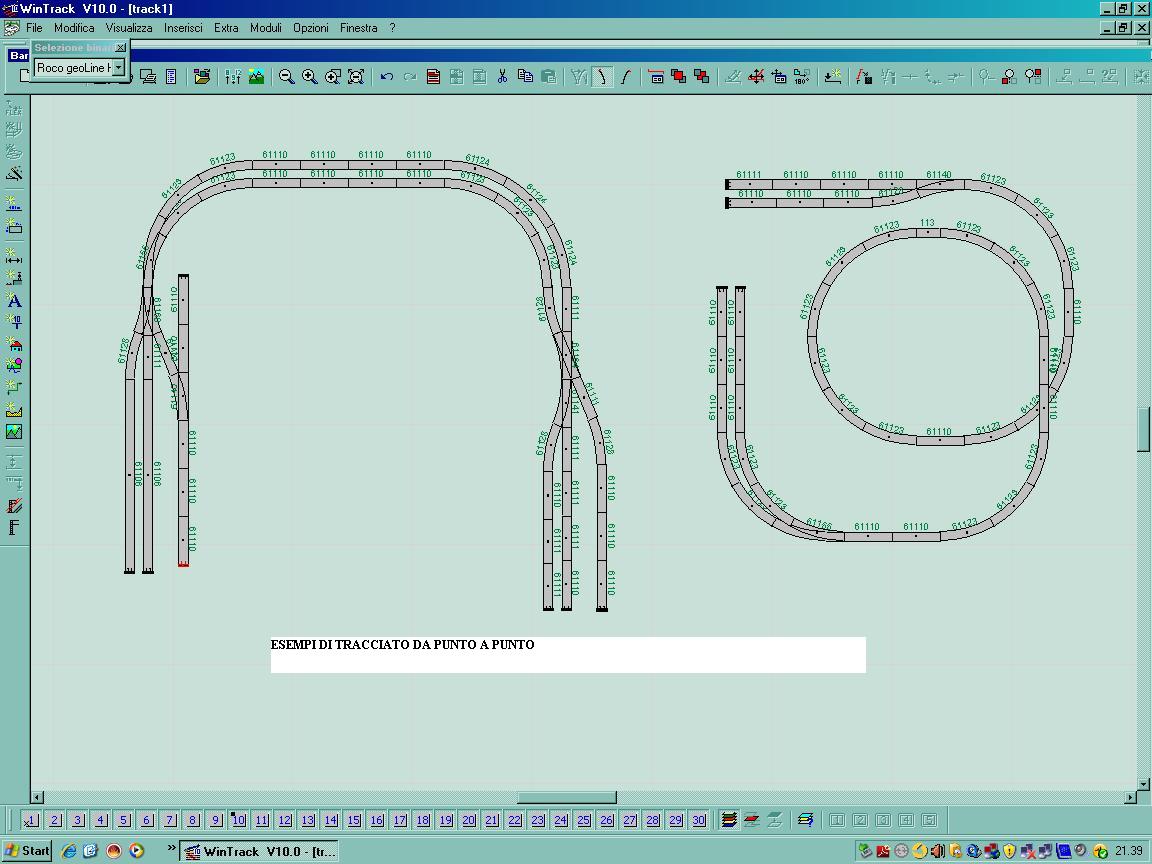

1) schema da punto a punto su lunga striscia (anche in curva):

Immagine:

121,35 KB

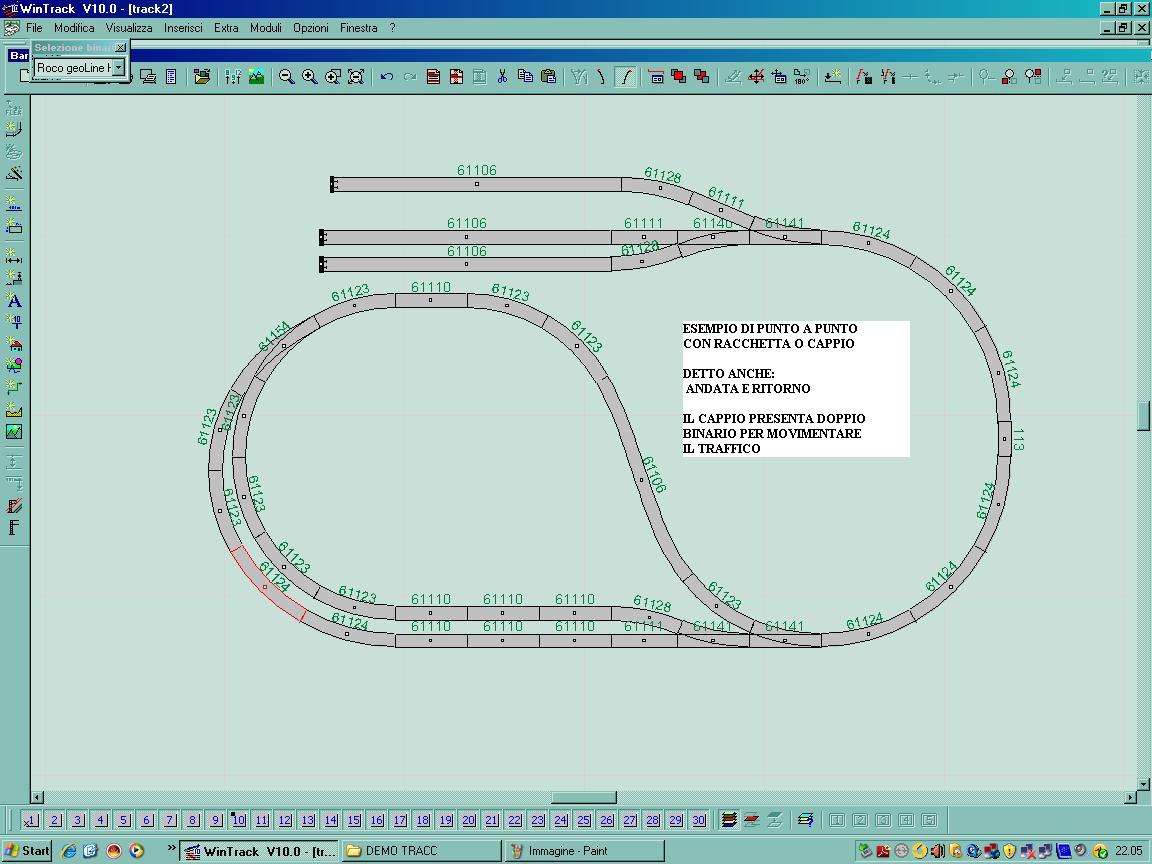

2) schema andata e ritorno su lunga striscia che si allarga ad una estremità ad almeno 95-100 cm.

Immagine:

125,01 KB

[Docdelburg]

non sono foto impeccabili ma visto che non si può salvare è il massimo

Come no? quando hai la schermata davanti preferibilmente a tutto schermo, premi il tasto PrtSc, dopodichè apri un programma di grafica, anche il semplice Paint di windows e selezioni "incolla", o più semplicemente premi i tasti Ctrl+v, da li puoi fare quello che vuoi, tagliare, ruotare, modificare e correggere in ogni modo l'immagine e salvarla sul pc

Esatto, meglio ancora se la salvi in formato .jpg
