Scarm - gestione livelli

[Breendon]

buonasera a tutti e grazie in anticipo. Gentilmente aiuto: Ho iniziato la progettazione di un plastico con SCARM gratuito, non riesco proprio a alzare più livelli. Per cortesia qualcuno che mi aiuti.
grazie,
Massimiliano

[Edgardo_Rosatti]

Ciao, devi selezionare il gruppo di binari che ti interessa.

Selezione

poi l'icona "h" in rosso negli strumenti in alto, compariranno dei numeri (0 di default) che inticano l'altezza in mm delle rotaie rispetto al piano di base.

Icona "h"


infine col mouse ti porti a destra nel mio esempio e con la rotella regoli i mm e la percentuale di pendenza.
Nel mio caso 30 mm e 2,2% di pendenza

Il risultato finale è questo:

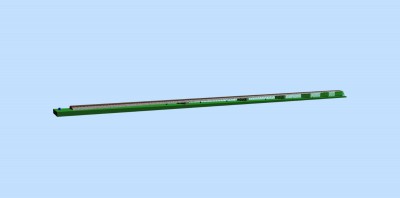

Pendenza 3D

Avendo selezionato un gruppo di binari, Scarm calcola anche tutte le altezze intermedie che puoi vedere tra un binario e l'altro.

Spero di essere stato d'aiuto.

[Breendon]

Buongiorno, Sei stato utilissimo, Ma guarda cosa accade. Ho creato un piano lavoro, sul piano lavoro ho fatto una figura geometrica come ad essere un marciapiede, ma mettendo solo un binario, per come mi hai spiegato, automaticamente si modifica parte del Piano lavoro. Lo riesco ad allenarti una foto come faccio? Grazie

[sal727]

Per inserire foto guarda qui come fare
viewtopic.php?f=105&t=7739&p=277741#p277741
le foto non devono essere molto pesanti altrimenti il sistema non le accetta

[Breendon]

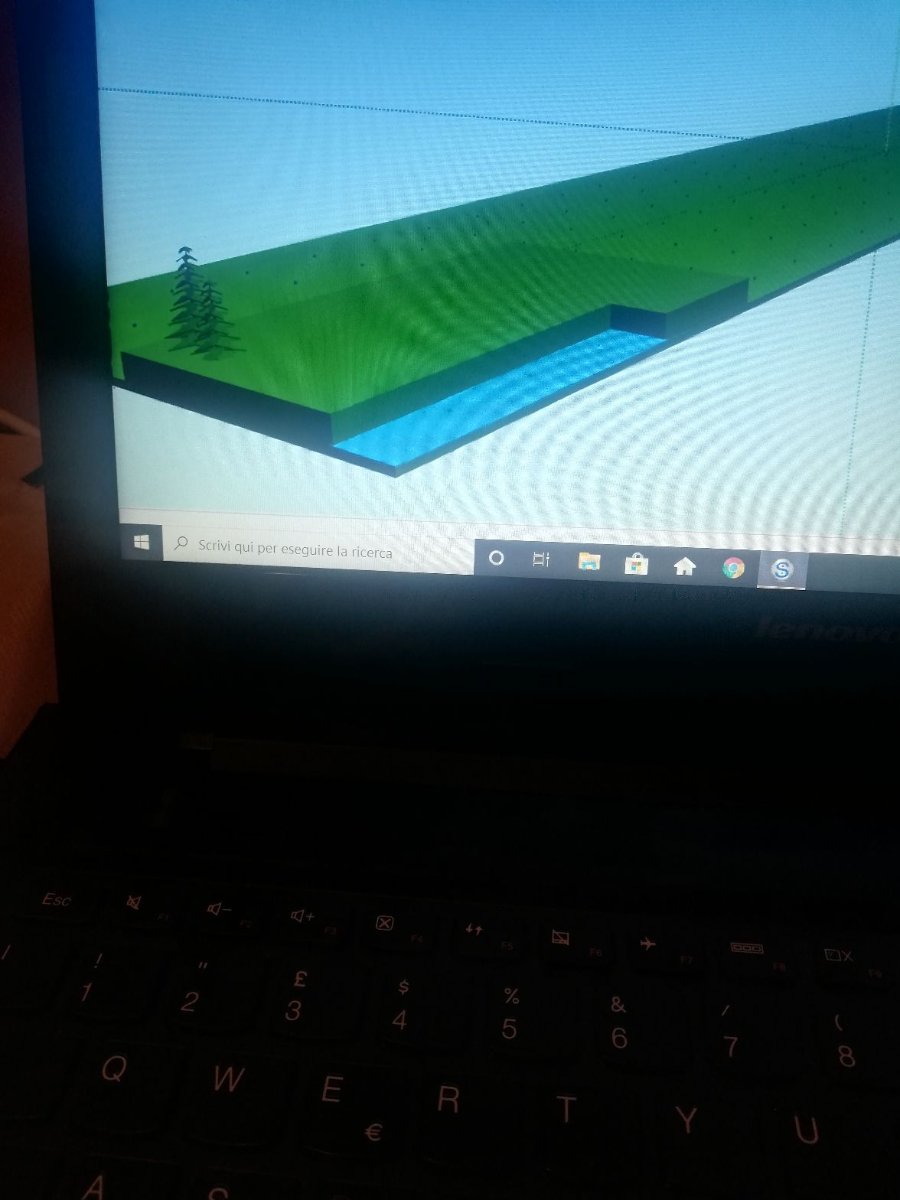

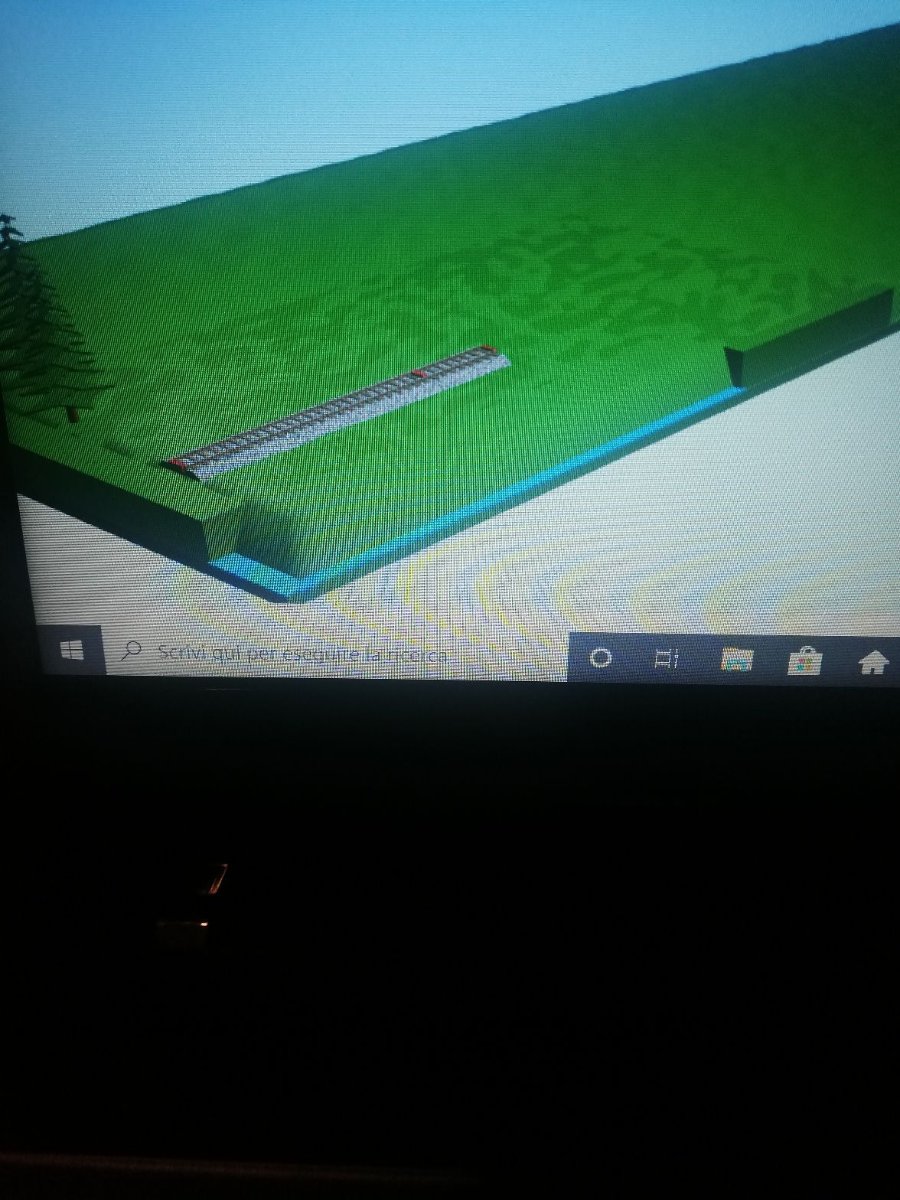

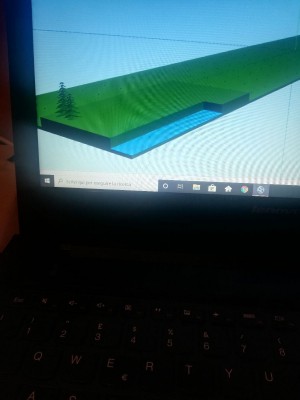

BUONGIORNO, CI SONO RIUSCITO. ECCO COSA ACCADE PRIMA E DOPO.
GRAZIE

[sal727]

Dovresti spiegare i passaggi che hai fatto, guardando solo le immagini si possono fare solo supposizioni, sembra che tu hai usato le figure per creare la base, scarm quando inserisci le rotaie non crea un dislivello netto ma angolato in base all'altezza che definisci, è consigliabile prima fare il tracciato poi successivamente usare le figure per creare il paesaggio.

[MrMassy86]

D'accordo con Salvatore, parti prima dal tracciato e poi passi a realizzare il resto, considera che quando posizioni i binari e crei le pendenze scarm in automatico di crea i rilievi.
Massimiliano

[Davide_9]

Buonpomeriggio a tutti,
sono una new entry del forum. Cerco aiuto per una situazione che mi succede con SCARM. Quando cerco di attivare la funzione 3D mi appare una finestra con la seguente dicitura:

Access violation at access 7B44F4D2 in module 'ig9icd32.dll'.
Write of adress 073A4000.

SCARM SU code 12000.

Sapete di cosa si tratta?

Grazie
Davide

[sal727]

Disinstallare e reinstallare nuovamente come spiegato qui
http://www.scarm.info/blog/it/problemi- ... -di-scarm/
salva prima il file che stavi lavorando

[Davide_9]

Grazie mille Salvatore.
A presto
