La soluzione meno "rischiosa" per i pantografi, é la posa di una catenaria. Nella parte tecnica nascosta a Chiasso utilizziamo del filo di ottone da 0.8mm sospeso con dei distanziatori. Nel to caso potresti fissare i distanziatori nella parte superiore dell'elicoidale e saldarvi il filo di ottone.

[obb 1216]

Grazie lo prendo in considerazione

[Handyman]

Riguardo alla pendenza, io raccomando sempre di non superare il 3% con la pendenza. A meno che tu non abbia delle Lion della Hag come locomotive che si arrampicano sui muri con carichi indecenti, rischi di non riuscire più a salire, specie con raggi di curvatura stretti. Su rampe dritte si può osare di più ma anche qui, prudenza.

[obb 1216]

Eh io con la pendenza dovrei stare tra i 2.5% e il 2.8%. E poi per adesso provando con i locomotori e gli elettrotreni che ho sinceramente salgono na bellezza senza sforzare neanche un po... e cmq volendo abbassare la pendenza sarebbe un problema perche poi sorgerebbe la domanda come faccio a far passare i treni sotto???

[Handyman]

2,8% va benissimo. Un trucco per abbassare la pendenza della rampa, è quello di iniziare a salire già con la rampa d'accesso nella parte rettilinea. È un sistema che utilizzo per avere un cambio di pendenza più dolce e uniforme.

[obb 1216]

Ah ok perfetto grazie per l'informazione. Toglimi solo una curiosità, Se io incomincio a salire gia nel tratto rettilineo, poi quando vado a sovrapporre mi ritrovo cmq una larghezza inferiore di quella prestabilità e cosi mi ritrovo una salità di una percentuale inferiore. Ho capito bene cio che hai detto?

Grazie

[obb 1216]

Salve,

vedendo alcune risposte sul forum riguardo la Comofer di manovra vi vorrei posatre delle domante.

Chi ha avuto i problemi con questa loco ha gli scambio con i cuori polarizzati o usa gli Hornby che sono in plastica?

Avete mai pensato di aggiungere un carro corto e mettere dei ganci a conduzione di corrente e poi pur volendo lascaire il convoglio cosi, almeno la presa di corrente si allarga di campo...

Poi apparte il fatto che si blocca che pecca hanno ancora questi locomotori?

Grazie

[Handyman]

Ah ok perfetto grazie per l'informazione. Toglimi solo una curiosità, Se io incomincio a salire gia nel tratto rettilineo, poi quando vado a sovrapporre mi ritrovo cmq una larghezza inferiore di quella prestabilità e cosi mi ritrovo una salità di una percentuale inferiore. Ho capito bene cio che hai detto?

Grazie

Non ho capito bene cosa vuoi dire. In pratica, iniziando a salire già sul rettilineo, allunghi la tua rampa che risulterà (teoricamente) meno ripida per superare il medesimo dislivello.
Perché teoricamente? Perché in pratica poi ti scontri con l'esigenza della distanza minima tra la rampa inferiore e quella superiore. Se ho presente bene secondo NEM dovresti avere almeno 65mm tra il binario e la catenaria (sconsiglio vivamente di costruire a 65mm...).
A Chiasso con questo trucchetto abbiamo allungato la rampa di oltre 2m, permettendoci di fare un cambio pendenza molto progressivo.

[obb 1216]

Ah ho capito. No io intendevo dire che che cmq poi quando si andranno a sovrapporre i pezzi la distanza tra i due sarà sempre 8 cm o diminuira inizando a salire prima?

Questo non mi era chiaro..

Grazie

[Edo Mazzo]

Ciao Edoarda,

grazie pero dai mica e tanto grande come plastico, se vedi l'altro progetto che ho fatto al quale non ho iniziato ancora a lavorare perche sto cercando ancora persone del posto con cui condividere la passione per creare quel cio di grande e stato pensato.

In poche parole il progetto dovrebbe rispecchiare su per giu la linea da Torre Annunziata Centrale fino a Salerno, con tutte le fermate e le due linee da Nocera (via Cava de Tirreni e via Bivio Santa lucia)

Per chi conosce la zona sa che il progetto e immenso e non si puo affidare a una sola persona...

Saluti

MA comunque e molto bello.. avresti delle foto della linea originale???

[obb 1216]

Ciao Edoardo,

mi dispiace ma non ho foto della linea originale, pero se vai su Google e cerchi ne escono tante.

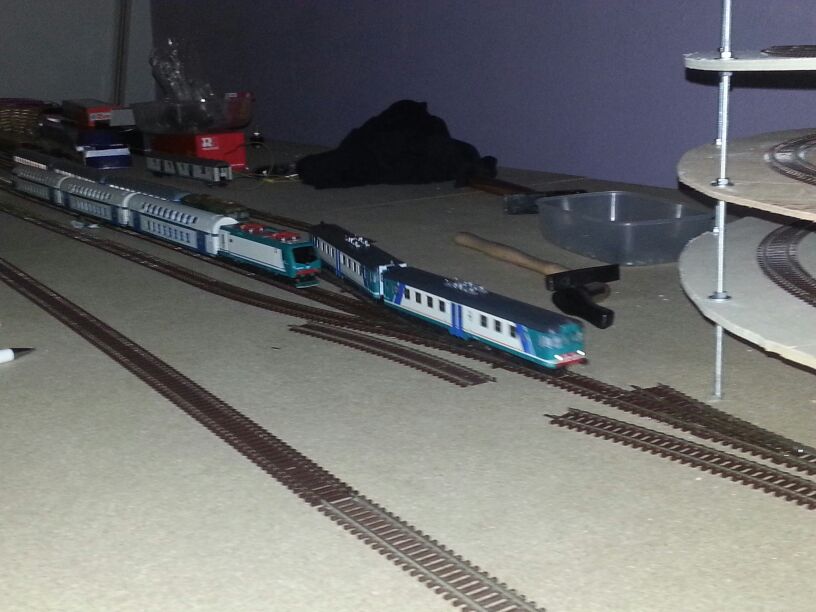

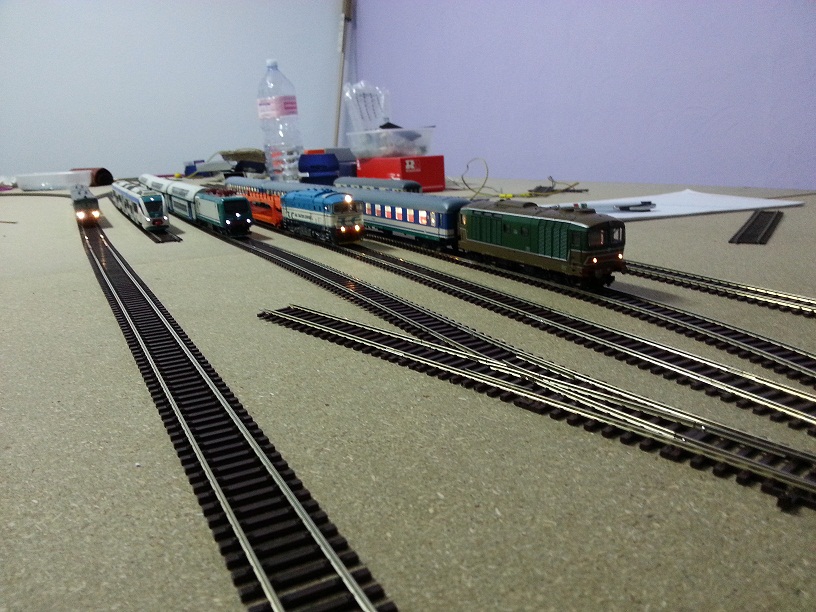

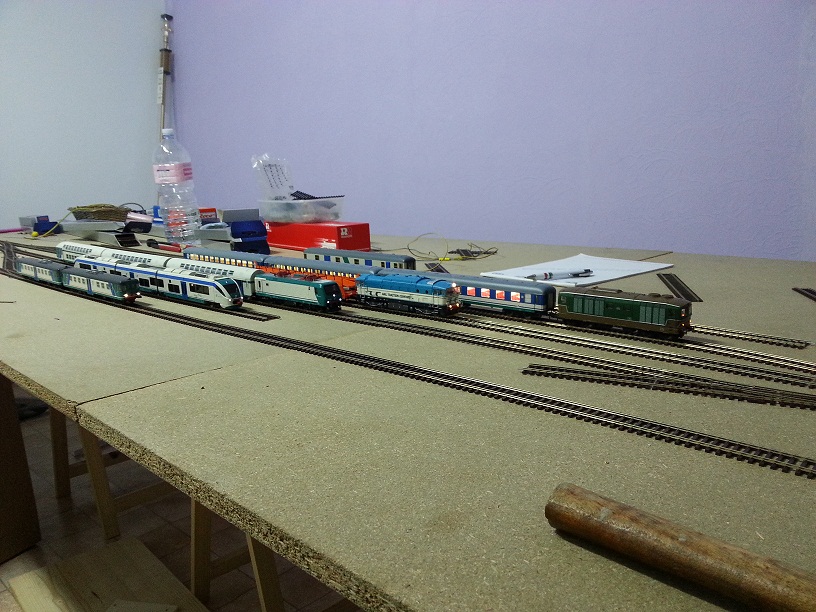

Cmq ecco finalmente digitaliazzato quasi tutto il parco rotabile che ho...

Immagine:

211,3 KB

Immagine:

212,07 KB

[obb 1216]

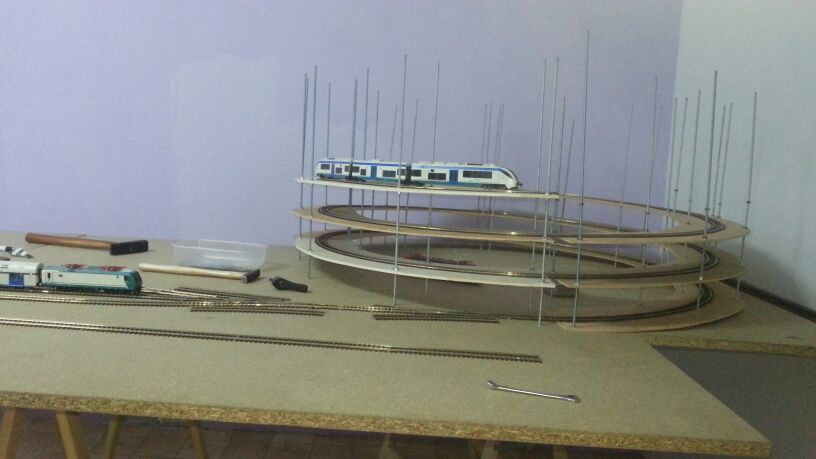

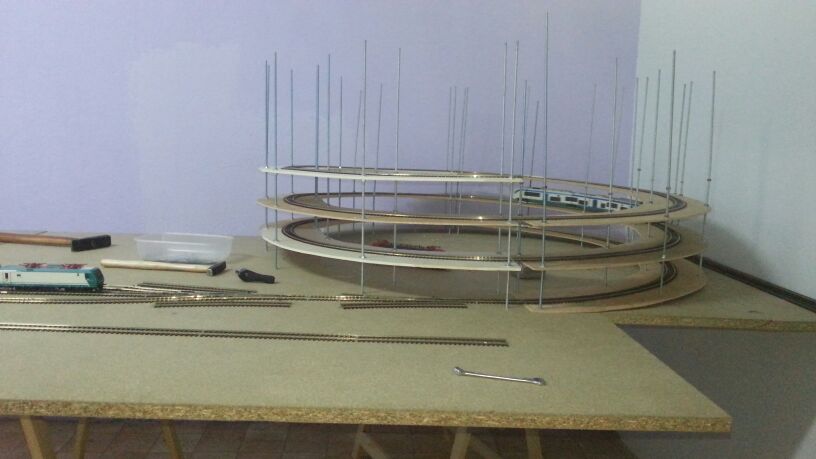

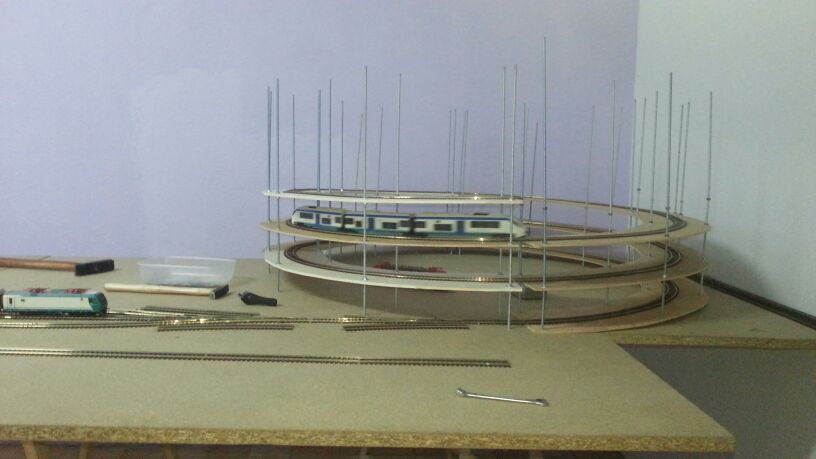

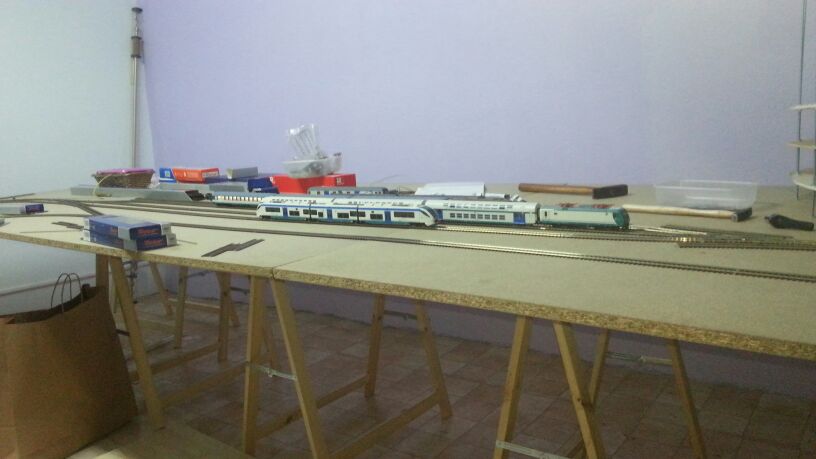

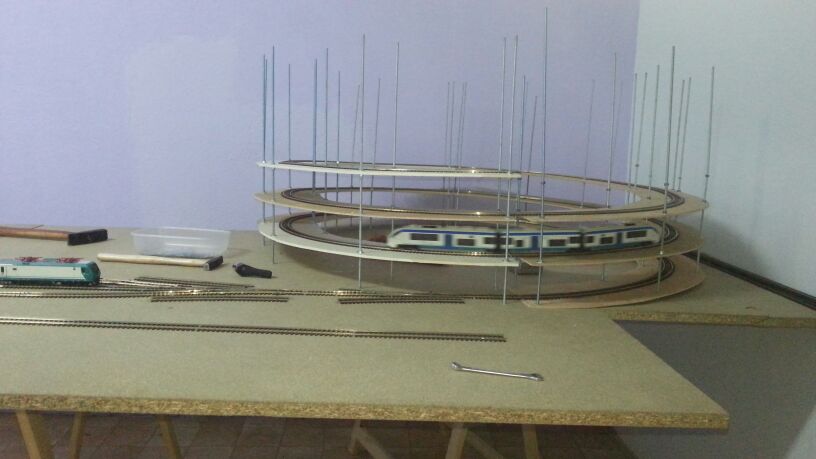

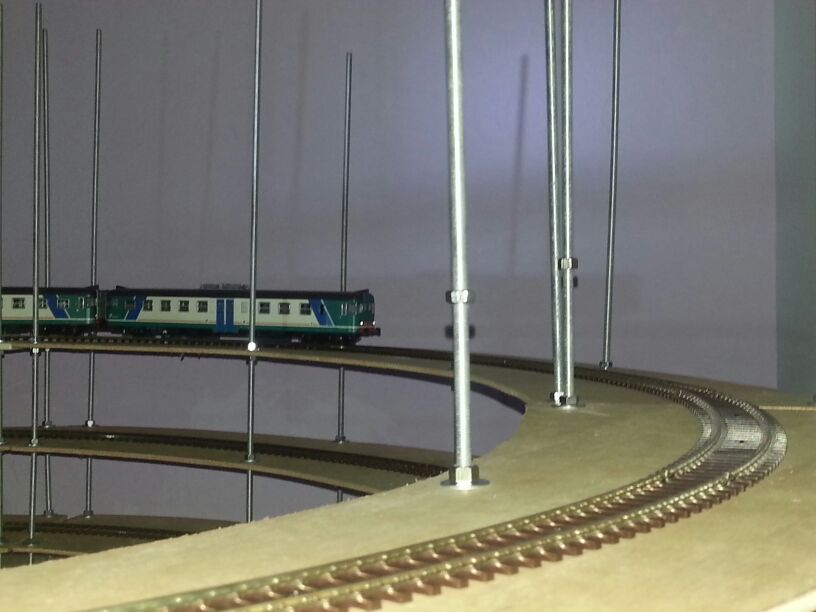

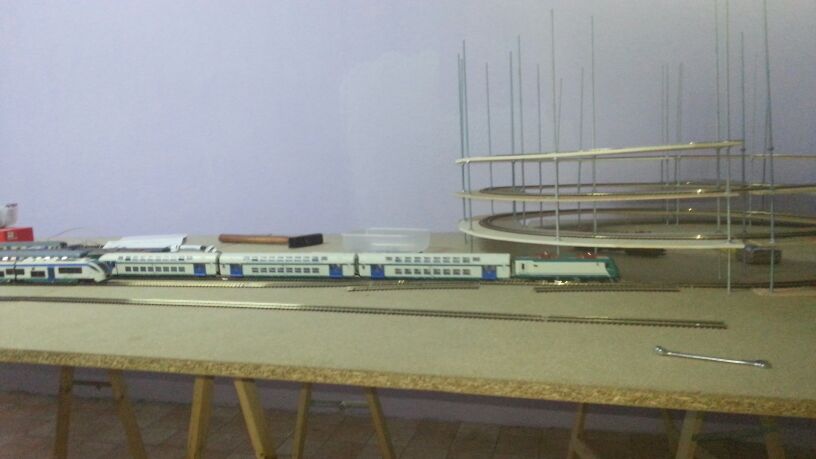

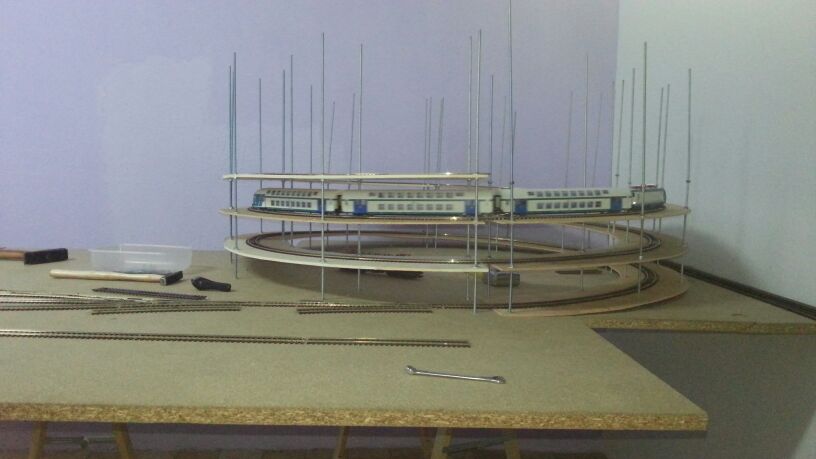

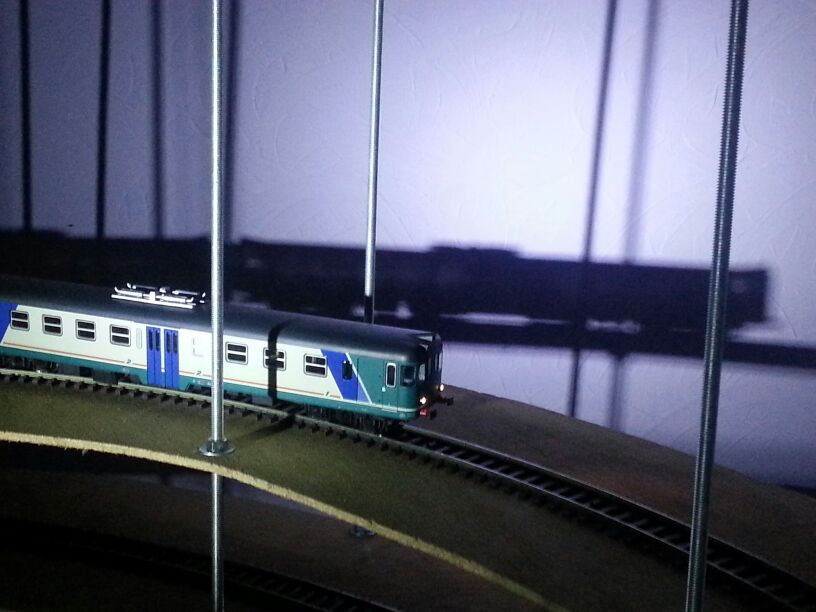

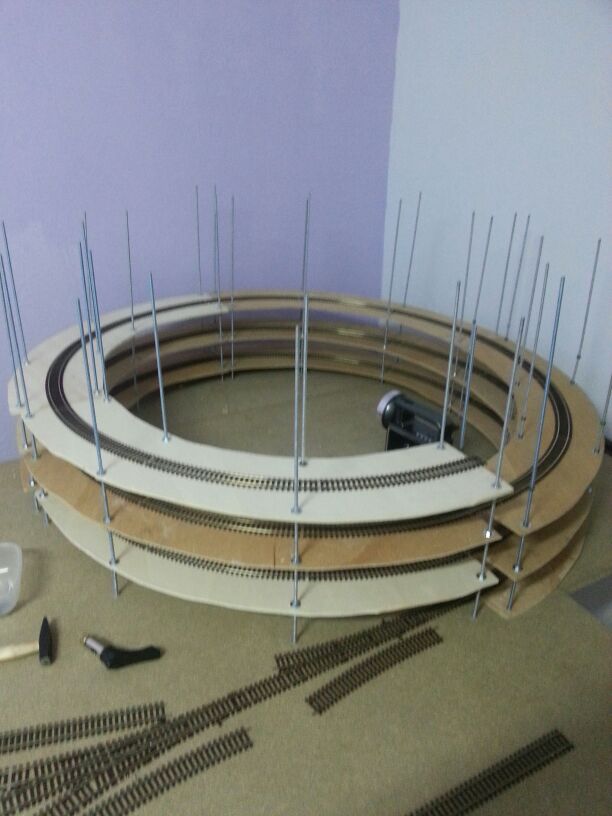

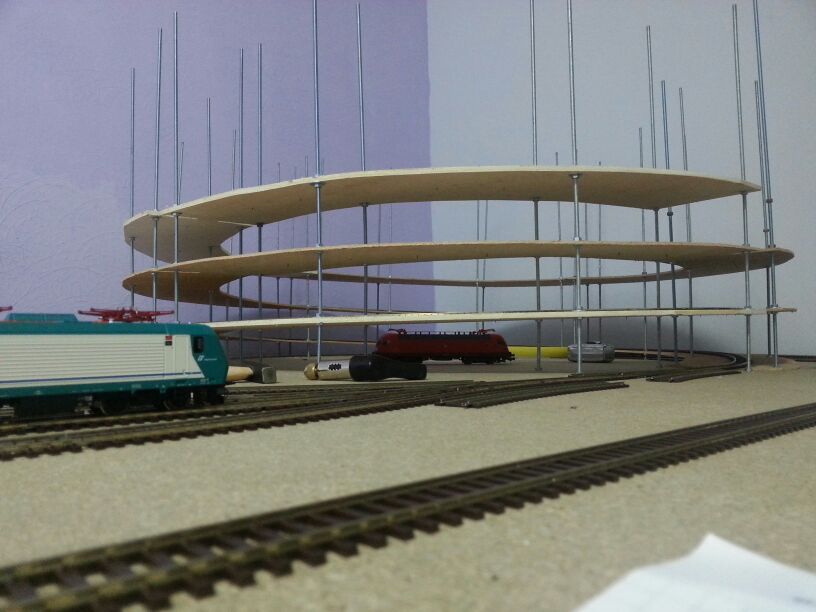

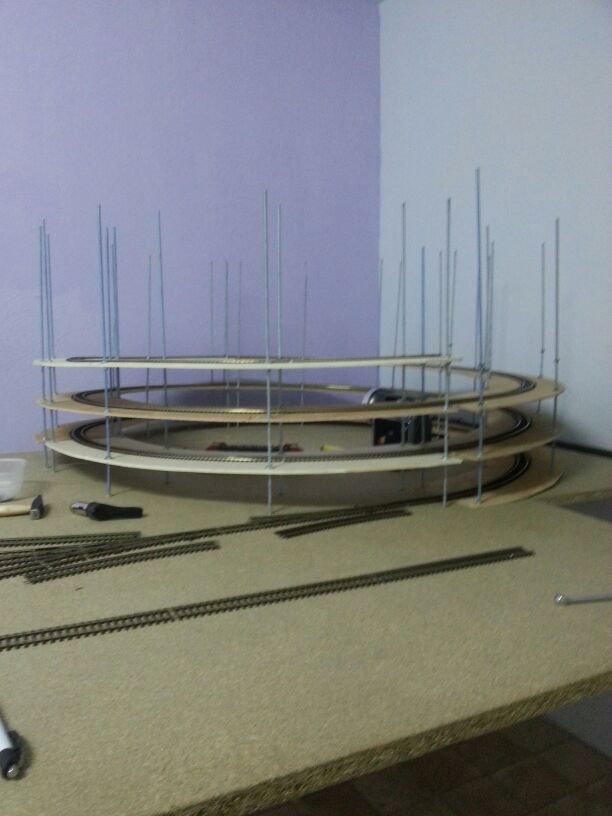

Ecco l'elicoidale finita, manca l'ultima metà rampa che mi servirà per tornare indietro...


Immagine:

51,88 KB

Immagine:

67,61 KB

Immagine:

43,12 KB

Immagine:

44,37 KB

Immagine:

44,57 KB

Immagine:

41,89 KB

Immagine:

42,56 KB

Immagine:

39,99 KB

Immagine:

61,85 KB

Immagine:

43,79 KB

Immagine:

62,42 KB

Immagine:

59,23 KB

Immagine:

51,19 KB

Scusate la scarsa qualità delle foto ma sono fatte con il telefono...

Vi postero altri aggiornamenti appena ci saranno...

[Egidio]

Francesco stai facendo davvero un gran bel lavoro : B R A V O !!
Saluti. Egidio.

[obb 1216]

Grazie Egidio...

[gian paolo cardelli]

Per ridurre la pendenza sulle spirali c'è un altro "trucchetto" che pochi applicano: sopraelevare la rotaia INTERNA di al massimo un mm.; il piano binari passa dalla superficie di un cerchio a quella di un cono, il raggio equivalente aumenta e di conseguenza la pendenza diminuisce... con la rotaia interna sopraelevata si eliminano inoltre i rischi di ribaltamento verso l'interno della spirale, cosa che può verificarsi se si sopraeleva, come prassi nelle zone visibili del plastico, la rotaia esterna.

[obb 1216]

Ciao Gian Paolo,

se hai visto le foto, questo fatto gia si nota, la parte interna e gia un piu alta di quella esterna, proprio per il fatto antiribaltamento all'interno...

Diciamo che cosi facendo ho provato con diversi convogli non mi danno per niente problemi, ne di sforzo ne di niente. Prima di fare una messa appunto generale alcuni vagoni roco con i ganci per ravvicinare le carrozze si sganciavano, ma per quando ho capito era dovuto ai dislivelli. Tolti quelli adesso vanno una bellezza, e visto che quei ganci verranno eliminati e sostituito con quelli a uncino il problema non ci sarà piu.

[gian paolo cardelli]

Ciao Gian Paolo,

se hai visto le foto, questo fatto gia si nota, la parte interna e gia un piu alta di quella esterna, proprio per il fatto antiribaltamento all'interno...

Fa sempre piacere scoprire di non essere soli, su questo pianetino...

[obb 1216]

hauhauhauh :geek: :geek: :geek: non ti preoccupare non sei l'unico, me lo hanno consigliato gia un sacco di modellisti che conosco...

[MrMassy86]

Ottimo lavoro Francesco, bel parco macchine Massimiliano

[obb 1216]

grazieeee

[andrea98]

Che bel parco macchine! Complimenti.

Andrea

[Andreacaimano656]

Cavolo Francesco, il lavoro sta venendo una MERAVIGLIA
Vivissimi complimenti
Andrea

[Edo Mazzo]

Ecco l'elicoidale finita, manca l'ultima metà rampa che mi servirà per tornare indietro...


Immagine:

51,88 KB

Immagine:

67,61 KB

Immagine:

43,12 KB

Immagine:

44,37 KB

Immagine:

44,57 KB

Immagine:

41,89 KB

Immagine:

42,56 KB

Immagine:

39,99 KB

Immagine:

61,85 KB

Immagine:

43,79 KB

Immagine:

62,42 KB

Immagine:

59,23 KB

Immagine:

51,19 KB

Scusate la scarsa qualità delle foto ma sono fatte con il telefono...

Vi postero altri aggiornamenti appena ci saranno...

Cavolo, e fantastica.....

Quella rampa e favolosa......

complimenti a anche per l'idea.....


Comunque che ambientazione userai nel plastico?

Saluti

[obb 1216]

Diciamo che l'ambientazione sara tutta epoca moderna, pero non c'e da escudere qualche transito di qualche treno in vecchio stile. O meglio circolerà tutto cio che ho visto dagli anni 95 a oggi, sempre che mi siano piaciuti... :geek: :geek: :geek: :geek:

[saverD445]

Vedo che prosegui alla grande .

Ottimo
