OT elettronico....
chiedo il vostro aiuto per fare una cosetta.
Mio zio mi ha dato un alimentatore da citofono Urmet 786/11; tale alimentatore fornisce una tensione da 6VDC, una da 12VAC, un segnale di PS (il cicalino), che tramite un amico abbiamo scoperto essere un segnale alternato di 40Vpp, e poi ovviamente una massa.
L'obiettivo (di mio zio) è quello di riuscire ad attivare un relè non tramite le tensioni 6VDC e 12VAC (ci siamo già riusciti), ma tramite il segnale PS. Il PS è un segnale che si attiva quando al citofono "apriamo il cancello" premendo il pulsante (si sente il suono di cicalino "trrrrrr"), e poi il segnale si disattiva non appena rilasciamo il pulsante. Quindi capite bene che è un azionamento istantaneo a meno di rotture del pulsante.
Requisiti: il relè deve essere il piu piccolo possibile perché va inserito nella cornetta del citofono dell'appartamento (mentre l'alimentatore stà giu); la cosa da attivare tramite il relè è nell'appartamento. Per dirvi, mi ero già fornito di relè da 5VDC minuscoli (i c.d. sub-miniature) da 11x11x15mm. L'ideale sarebbe stato un relè da 12/18VDC o VAC, lo so, ma sono troppo grossi...quindi al momento sto cercando di far funzionare il relè da 5VDC.

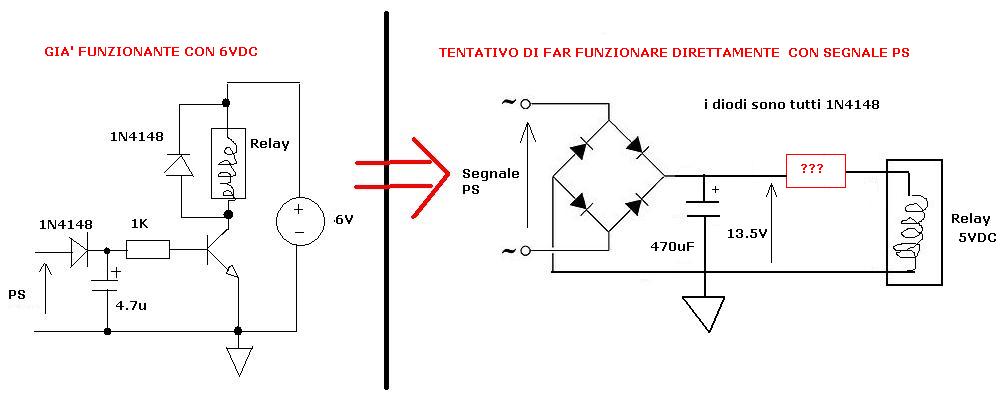

Quello che ho fatto finora è:
segnale di PS da 40Vpp in ingresso ad un ponte di Graetz, con condensatore da 470uF-35V all'uscita, ho ai capi del condensatore (e poi del relè) circa 13,5V. A questo punto, il relè da 12VDC sarebbe perfetto, e ho già provato che funziona. Ma come vi dicevo vorrei provare a far funzionare quello da 5VDC. Ho provato a mettere un regolatore UA7805, e con il relè da 5VDC funziona tutto, però non so perchè ma dopo un minuto il 7805 inizia a diventare rovente; allora avevo pensato di mettere un diodo zener da 8.2V per far scendere la tensione a 5.3V circa, ma me lo hanno sconsigliato, quindi non ho proprio provato.
Vabbè adesso lascio la parola a voi....cosa fareste?
ps. cosa molto assurda: prima di mettere il condensatore da 470uF, ne avevo messo uno da 4.7uF e ai capi avevo 6.5V e il relè ovviamente scattava. Solo che mi hanno detto che il condensatore da 4.7uF non va bene, ma non so il perchè.
Grazieeeeeeeee in anticipo!
Immagine:
39,34 KB
- liftman
- Socio GAS TT
- Messaggi: 7759
- Iscritto il: domenica 29 gennaio 2012, 14:40
- Nome: Rolando
- Regione: Liguria
- Città: La Spezia
- Ruolo: Moderatore
- Stato: Non connesso
Re: OT elettronico....
In ogni caso perchè il relè deve necessariamente essere collocato nella cornetta?, Come lo alimenteresti, dal momento che nella cornetta ci sono in genere 3 fili (mic, spkr e massa in comune)?
Altrimenti spiegati meglio
Rolando
- marioscd
- Messaggi: 4514
- Iscritto il: lunedì 23 luglio 2012, 12:56
- Nome: Mario
- Regione: Lombardia
- Città: Valera Fratta
- Stato: Non connesso
Re: OT elettronico....
ciao
- gianfranco.p
- Messaggi: 733
- Iscritto il: lunedì 28 gennaio 2013, 23:13
- Nome: Gianfranco
- Regione: Lazio
- Città: Cassino
- Stato: Non connesso
Re: OT elettronico....
spero sia piu chiaro....

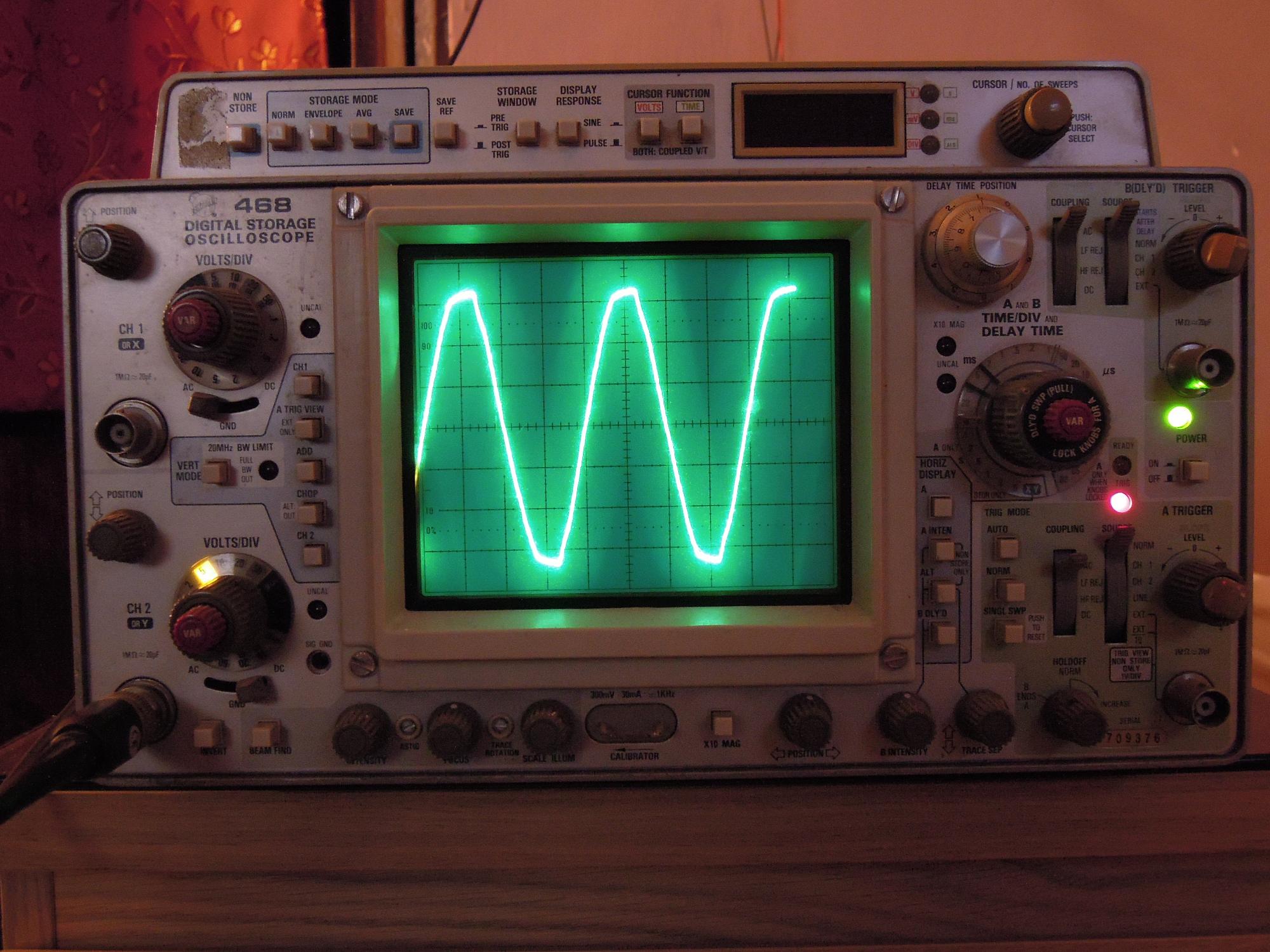

@mario: il valore di 40Vpp mi è stato detto da un amico con oscilloscopio (io purtroppo non ce l'ho), e non è una sinusoide perfetta....il ponte di graetz taglia la semionda negativa, per cui restano 20V dei 40Vpp....c'è da togliere qualcosa dovuto ai diodi del ponte...e ai capi del condensatore misuro circa 13.5V....
ps. ho sentito parlare del reed relè, che so essere come un integrato e quindi molto basso (il problema del relè 12V è che sono quasi tutti alti 2cm). Si potrebbe usare?
- marioscd
- Messaggi: 4514
- Iscritto il: lunedì 23 luglio 2012, 12:56
- Nome: Mario
- Regione: Lombardia
- Città: Valera Fratta
- Stato: Non connesso
Re: OT elettronico....
Comunque sia, se davvero hai 13,5 V non vedo perchè il 7805 debba scaldare, eccitando solo un relè. Non è normale...
I relè reed sono molto piccoli (sono dei chip DIL classici) però non sono molto affidabili e attenzione alle correnti perchè sopportano solo piccoli segnali, anche sui contatti di uscita. Guarda bene le loro caratteristiche elettriche e controlla che siano compatibili con i tuoi scopi.
ciao
- cf69
- Messaggi: 2002
- Iscritto il: venerdì 20 gennaio 2012, 13:37
- Nome: Fabio
- Regione: Sicilia
- Città: Palermo
- Stato: Non connesso
Re: OT elettronico....
Se ci fornisci più informazioni sul tipo/modello di citofono, posto esterno o posti esterni si può trovare lo schema dell'impianto che tu hai e su questo ragionare.
Se non vado errato il PS è un segnale codificato dal generatore di toni incorporato all'alimentatore, per la chiamata elettronica ed a questo punto, dovremmo stabilire se quello che vorrai fare tu possa risultare compatibile con tutto l'impianto, nel lungo periodo.
Per andare avanti e comprendere tutti meglio, allego gli schemi degli impianti realizzabili con tale alimentatore (file pdf scaricabile in rete dal sito URMET).
Se riesci ad individuare lo schema, cerchiamo di capire cosa collegare e dove.
138513.pdf (472,66 KB)
La Mia “Sottostazione Elettrica F.S.” - La Mia "PACIFIC 6001 P.L.M." - Il Mio Canale Youtube
- gianfranco.p
- Messaggi: 733
- Iscritto il: lunedì 28 gennaio 2013, 23:13
- Nome: Gianfranco
- Regione: Lazio
- Città: Cassino
- Stato: Non connesso
Re: OT elettronico....
Sto cercando anche in Cina dei relè da 12V "sub miniature", ma nemmeno lì li trovo....con relè miniatura da 12V avrei risolto il problema....accidenti!!
- roy67
- Socio GAS TT
- Messaggi: 6485
- Iscritto il: domenica 27 gennaio 2013, 8:13
- Nome: Roberto
- Regione: Emilia Romagna
- Città: Parma
- Ruolo: Moderatore
- Stato: Non connesso
Re: OT elettronico....
gianfranco.p ha scritto:
....il ponte di graetz taglia la semionda negativa, per cui restano 20V dei 40Vpp.....
Attenzione che il ponte diodi non "taglia" la semionda negativa.. ma la convoglia insieme alla positiva.. Ragion per cui troveremo l'innalzamento di tensione citato giustamente da Mario.
Al 7805 Hai messo in parallelo, dopo l'output, un condensatore elettrolitico leggermente più piccolo (capacitativamente) di quello posto in ingresso?
Trovo strano che scaldi. Non deve dissipare tanta corrente, anche se vi è una caduta di circa 8 volts... Hai sempre una corrente non superiore a 40-50 mA.
Dipende sempre dall'assorbimento della bobina del relè.
Che non ti convenga fare una sequenza 7812 -> 7805. Oppure fare un circuitino con un LM317.
- gianfranco.p
- Messaggi: 733
- Iscritto il: lunedì 28 gennaio 2013, 23:13
- Nome: Gianfranco
- Regione: Lazio
- Città: Cassino
- Stato: Non connesso
Re: OT elettronico....
no roberto, non ho messo un altro condensatore in parallelo all'uscita del 7805...di che valore andrebbe messo?
Anche io non mi aspettavo che scottasse, ma dopo 1 minuto scottava....eppure ho dovuto staccarlo per paura che bruciasse. Magari è anche normale che scotta, questo non lo so.
lo zener riduttivo di 8.2V come lo vedi?
- roy67
- Socio GAS TT
- Messaggi: 6485
- Iscritto il: domenica 27 gennaio 2013, 8:13
- Nome: Roberto
- Regione: Emilia Romagna
- Città: Parma
- Ruolo: Moderatore
- Stato: Non connesso
Re: OT elettronico....

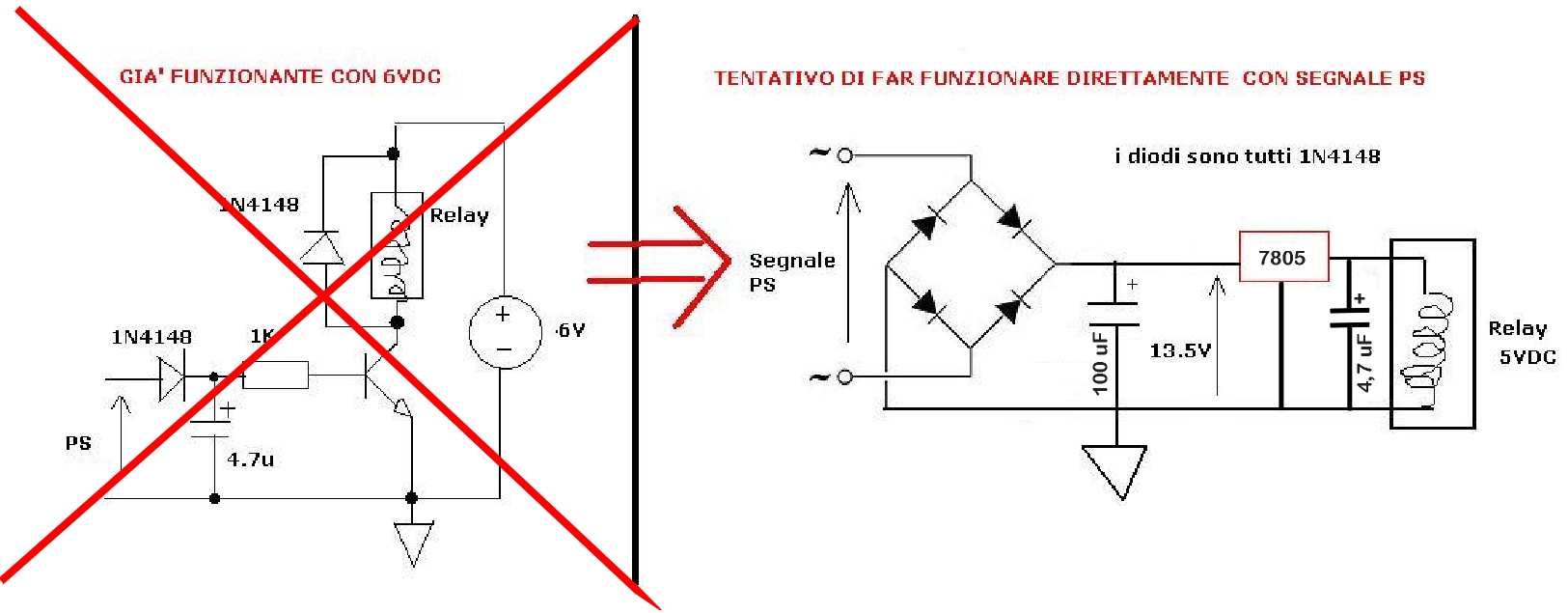

Immagine:
283,84 KB
Eventualmente, se scalda molto (e non deve assolutamente) inserirei un circuitino con un regolatore LM317
- marioscd
- Messaggi: 4514
- Iscritto il: lunedì 23 luglio 2012, 12:56
- Nome: Mario
- Regione: Lombardia
- Città: Valera Fratta
- Stato: Non connesso
Re: OT elettronico....
per quanto riguarda i micro-relè guarda questa pagina (a parte la maccheronesca traduzione in italiano...):
http://www.reedrelay.net/it/micro-relay.html
ciao
- gianfranco.p
- Messaggi: 733
- Iscritto il: lunedì 28 gennaio 2013, 23:13
- Nome: Gianfranco
- Regione: Lazio
- Città: Cassino
- Stato: Non connesso
Re: OT elettronico....
cf69 ha scritto:
Se ci fornisci più informazioni sul tipo/modello di citofono, posto esterno o posti esterni si può trovare lo schema dell'impianto che tu hai e su questo ragionare.
Se non vado errato il PS è un segnale codificato dal generatore di toni incorporato all'alimentatore, per la chiamata elettronica ed a questo punto, dovremmo stabilire se quello che vorrai fare tu possa risultare compatibile con tutto l'impianto, nel lungo periodo.
Per andare avanti e comprendere tutti meglio, allego gli schemi degli impianti realizzabili con tale alimentatore (file pdf scaricabile in rete dal sito URMET).
Se riesci ad individuare lo schema, cerchiamo di capire cosa collegare e dove.
Ciao Fabio, avendo postato 20 secondi dopo di te non avevo visto la tua risposta. Esattamente, il PS è proprio quello che hai citato!! Sullo schema non ti so rispondere, vedo di chiedere...comunque credo che lui voleva che gli facessi una cosa che funzionasse in casi generali perchè questa cosa che vuole fare interessava anche ad altri vicini che non sono dello stesso appartamento (non so bene i dettagli, mi sono informato solo di come azionare questo "benedetto" relè...).
@mario, si sò dei max 35V che puo prendere, infatti non mi aspettavo assolutamente che scaldasse..!!!! pero forse è eccessiva la potenza che deve dissipare??
@roberto, ok, sarà una delle prove che farò (ormai posso farlo solo venerdi purtroppo). Intanto mi documento su tutti gli esperimenti fattibili....
Grazie!!
- cf69
- Messaggi: 2002
- Iscritto il: venerdì 20 gennaio 2012, 13:37
- Nome: Fabio
- Regione: Sicilia
- Città: Palermo
- Stato: Non connesso
Re: OT elettronico....
La Mia “Sottostazione Elettrica F.S.” - La Mia "PACIFIC 6001 P.L.M." - Il Mio Canale Youtube
- gianfranco.p
- Messaggi: 733
- Iscritto il: lunedì 28 gennaio 2013, 23:13
- Nome: Gianfranco
- Regione: Lazio
- Città: Cassino
- Stato: Non connesso
Re: OT elettronico....
cf69 ha scritto:
Gianfranco, se guardi il pdf con gli schemi dell'alimentatore, trovi scritto che sull'uscita PS puoi collegare max 4 altoparlanti da 45 Ohm in parallelo........ secondo me occorre ripensare qualcosa.
Ciao Fabio, mi diresti cosa intendi? scusa l'ignoranza... [:I]
- gianfranco.p
- Messaggi: 733
- Iscritto il: lunedì 28 gennaio 2013, 23:13
- Nome: Gianfranco
- Regione: Lazio
- Città: Cassino
- Stato: Non connesso
Re: OT elettronico....
marioscd ha scritto:
per quanto riguarda i micro-relè guarda questa pagina (a parte la maccheronesca traduzione in italiano...):
http://www.reedrelay.net/it/micro-relay.html
ciao
Ciao Mario, sono andato a vedere questo sito, ma come immaginavo sono quasi sicuro che vendono solo ad aziende (se li contatti, tra i campi obbligatori c'è "azienda"). Dalla Cina di solito prendo qualcosa su ebay.com, ma lì di reed relay nemmeno l'ombra.....
- Giannantonio
- Messaggi: 1428
- Iscritto il: lunedì 19 novembre 2012, 23:46
- Nome: Giannantonio
- Regione: Veneto
- Città: Verona
- Stato: Non connesso
Re: OT elettronico....
Spero ti sia utile, ciao.
- gianfranco.p
- Messaggi: 733
- Iscritto il: lunedì 28 gennaio 2013, 23:13
- Nome: Gianfranco
- Regione: Lazio
- Città: Cassino
- Stato: Non connesso
Re: OT elettronico....
Giannantonio ha scritto:
Ciao Gianfranco, prova vedere sul sito " EachBuyer" con google e digita la voce relè e vedi se il penultimo sulla pagina può interessarti.
Spero ti sia utile, ciao.
ciao Giannantonio, grazie per la segnalazione..purtroppo non ci sono...comunque forse li ho trovati, relè classici alti 12mm...ho chiesto info al venditore...
- liftman
- Socio GAS TT
- Messaggi: 7759
- Iscritto il: domenica 29 gennaio 2012, 14:40
- Nome: Rolando
- Regione: Liguria
- Città: La Spezia
- Ruolo: Moderatore
- Stato: Non connesso
Re: OT elettronico....
il segnale PS, serve mi pare di capire, per il cicalino interno, quindi all'ingresso del ponte a diodi, non abbiamo una semplice tensione alternata, ma un segnale modulato? e cosa esce realmente dal ponte?
Se la tensione in ingresso al 7805 non è continua, ma "modulata", come si comporta il regolatore? (sarà per quello che scalda?)
In ultimo.. è stato stabilito il voltaggio del segnale, ma la corrente è sufficiente poi ad alimentare il circuito ed il relè?
Per stasera ho finito [:o)][:o)][:o)]
Rolando
- cf69
- Messaggi: 2002
- Iscritto il: venerdì 20 gennaio 2012, 13:37
- Nome: Fabio
- Regione: Sicilia
- Città: Palermo
- Stato: Non connesso
Re: OT elettronico....
Ciò che vuoi realizzare tu corrisponde al voler azionare "un qualcosa" con il segnale proveniente da un amplificatore di bassa frequenza come potrebbe essere quello dell'impianto Hi-Fi casalingo, dell'autoradio.... ecc. ecc.; ma molto più piccolo e debole costruito per un funzionamento intermittente (del generatore).
Per qesto motivo, dicevo che occorre studiare bene e ripensare il circuito che hai postato inizialmente, alla luce di quel che si è capito essere in realtà il PS; io penserei più ad un circuito con fotoaccoppiatore che pilota un relè (come si faceva per le centraline delle luci psichedeliche che si costruivano per le feste in casa).
Questo per non avere problemi in futuro e guastare il generatore di tono dell'alimentatore. Se riesco cerco di elaborare uno schema, si dovrebbe però stabilire quale schema d'impianto hai nell'edificio.
Sentiamo cosa ne pensano gli altri.
La Mia “Sottostazione Elettrica F.S.” - La Mia "PACIFIC 6001 P.L.M." - Il Mio Canale Youtube
- liftman
- Socio GAS TT
- Messaggi: 7759
- Iscritto il: domenica 29 gennaio 2012, 14:40
- Nome: Rolando
- Regione: Liguria
- Città: La Spezia
- Ruolo: Moderatore
- Stato: Non connesso
Re: OT elettronico....
cf69 ha scritto:
Gianfranco, Rolando ha esplicitato meglio quello che volevo intendere nel mio precedente intervento
Sono stupito che qualcuno abbia compreso quello che ho scritto
<div align="center" id="quote2"><table class="quote"><tr><td class="quotetd"></td></tr><tr><td class="quotetd2"><span class="quotetext">
Se riesco cerco di elaborare uno schema, si dovrebbe però stabilire quale schema d'impianto hai nell'edificio.
Sentiamo cosa ne pensano gli altri.
[/quote]
io credo di capire che tutto l'accrocchio, serva più che altro, per sfruttare in qualche modo la/le tensione/i dell'alimentatore del citofono, altrimenti un pulsante a doppio contatto, ed un piccolo circuito interno alla cornetta che porti fuori 2 fili per alimentare un qualsiasi relè, sarebbe la cosa più semplice.
in ogni caso (per Gianfranco) prima di indicare la possibile soluzione, spiega il problema che è più facile
Rolando
- gianfranco.p
- Messaggi: 733
- Iscritto il: lunedì 28 gennaio 2013, 23:13
- Nome: Gianfranco
- Regione: Lazio
- Città: Cassino
- Stato: Non connesso
Re: OT elettronico....
Immagine:
344,9 KB
Sono d'accordo con Fabio, "che non si fa cosi"; però se ci riusciamo ci risparmiamo anche il problema di portare i fili di alimentazione nelle abitazioni
La corrente è sufficiente perche come vi dicevo, sia il rele da 12VDC che da 5VDC, scatta. Tanto devo azionare un solo relè. Altresì, la durata in cui il PS è attivo è pari alla durata della pressione del dito sul citofono, ovvero a meno di "zeppe" con lo stuzzicadenti, non piu di 2-3 secondi. Sono d'accordo che non è un modo proprio di fare, ma per lo scopo...secondo me si puo fare e puo funzionare in modo duraturo.
Non siete proprio d'accordo?
ps. come relè avrei trovato questi.
http://www.ebay.it/itm/181153815908?ssP ... 944wt_1344
- gianfranco.p
- Messaggi: 733
- Iscritto il: lunedì 28 gennaio 2013, 23:13
- Nome: Gianfranco
- Regione: Lazio
- Città: Cassino
- Stato: Non connesso
Re: OT elettronico....
ora, visto che la pressione del pulsante è istantanea, mi bastava che il relè rilevasse semplicemente la presenza del PS per scattare...in fondo il 7805 scalda solo se il PS è attivato, ma per 3 secondi per cui rimane attivo nemmeno scalderebbe....per cui sarebbe accettabile anche quello, pero vedo piu pulito usare direttamente un relè da 12VDC.
stupidamente, poichè il PS è attivo appunto per 3 secondi, potrei mandare anche 10V al relè da 5....ovviamente non avrebbe senso.
spero che è un po piu chiaro...
- cf69
- Messaggi: 2002
- Iscritto il: venerdì 20 gennaio 2012, 13:37
- Nome: Fabio
- Regione: Sicilia
- Città: Palermo
- Stato: Non connesso
Re: OT elettronico....
Da quello che dici tu siamo in una simile condizione, se l'ipotesi iniziale è corretta, puoi adottare lo schema di quei ripetitori di chiamata che si usano per aiutare le persone non udenti a "vedere" che il telefono sta squillando con l'accendersi di una lampada.
Nel tuo caso, la lampada, potrebbe essere sostituita anche da un comunissimo relè da 220v per impianti domestici.

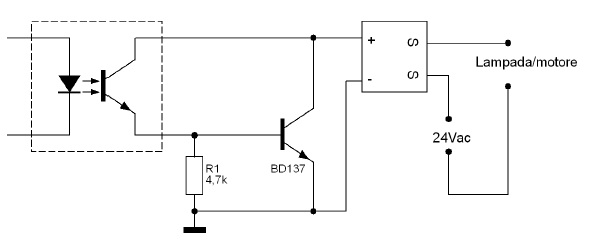

Ecco lo schema (al posto della linea telefonica, collegherai il tuo PS), tutto lo schedino potrai collegarlo con due fili anche lontano dal citofono, vicino alla tua porta; buon esperimento!
