La vecchia torre

(a cura di Andrea Altrocchi - Adolfo Bellabona - Edgardo Rosatti - Riccardo Rigamonti)

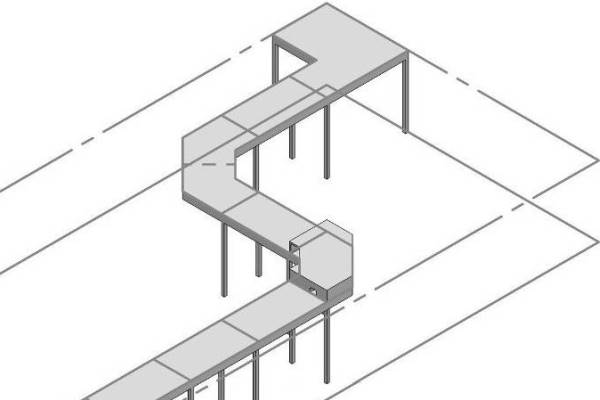

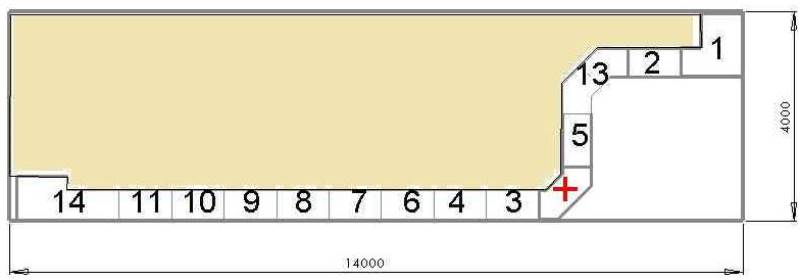

Abbiamo deciso di realizzare questo piccolo pannello (contrassegnato da un X nel disegno), per poter stare nello spazio disponibile a noi assegnato all'Hobby Model Expo di Novegro 2013.

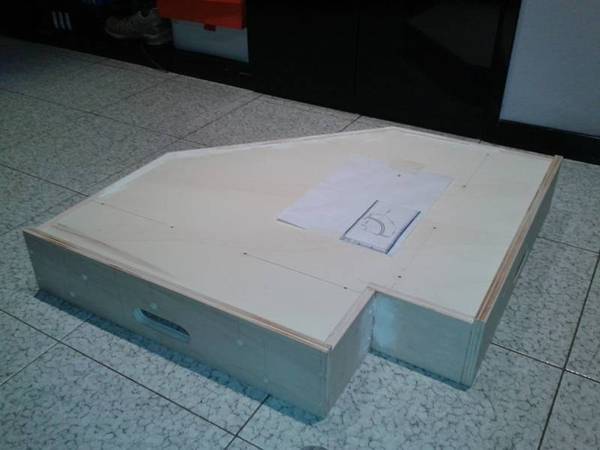

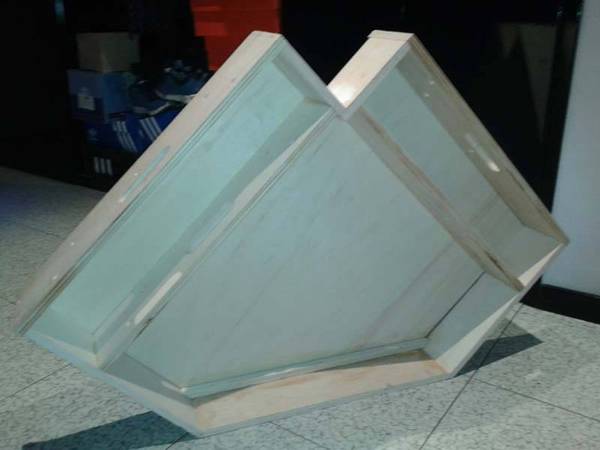

Il primo ad entrare in scena è stato Edgardo che ha realizzato il telaio.
In questo caso sono state utilizzate delle testate provvisorie che verranno successivamente sostituite con quelle a norma.

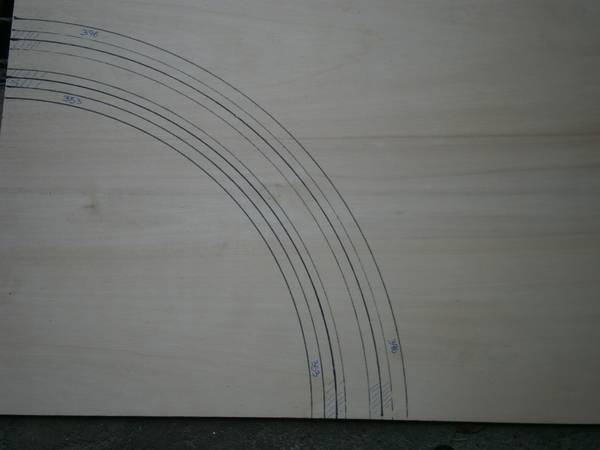

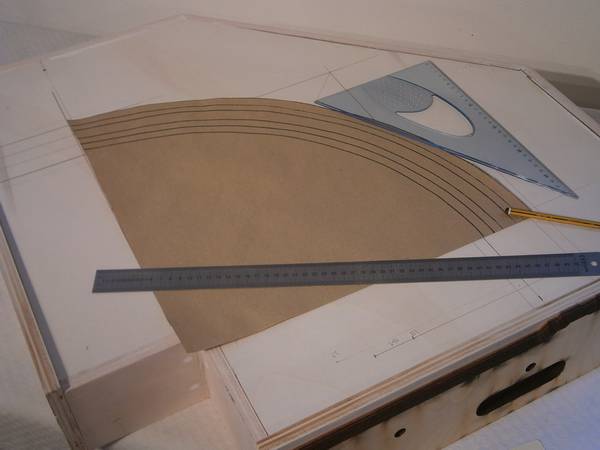

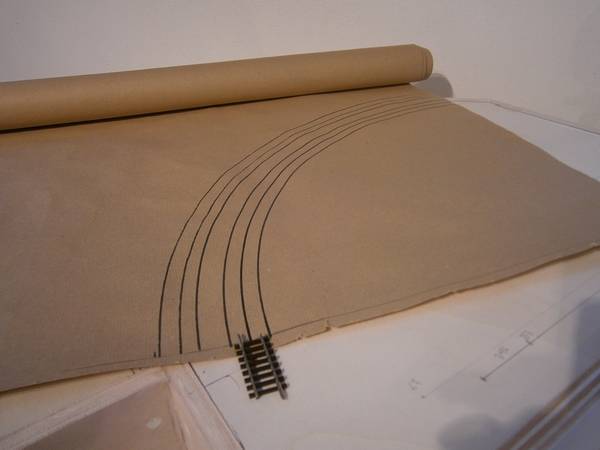

La fase successiva è stata quella predisporre una dima (in questo caso di carta) per verificare gli ingombri e procedere con la realizzazione del basamento dei binari.

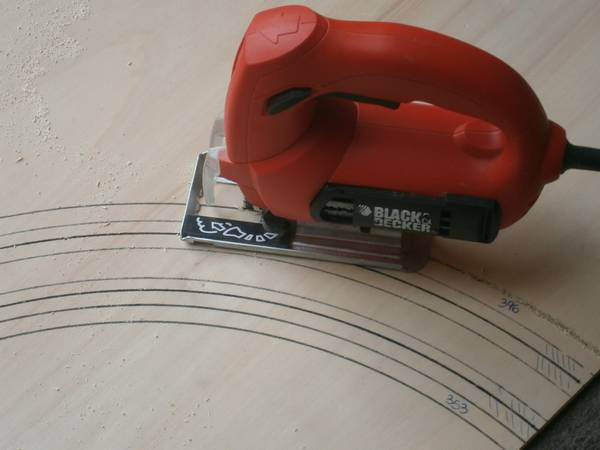

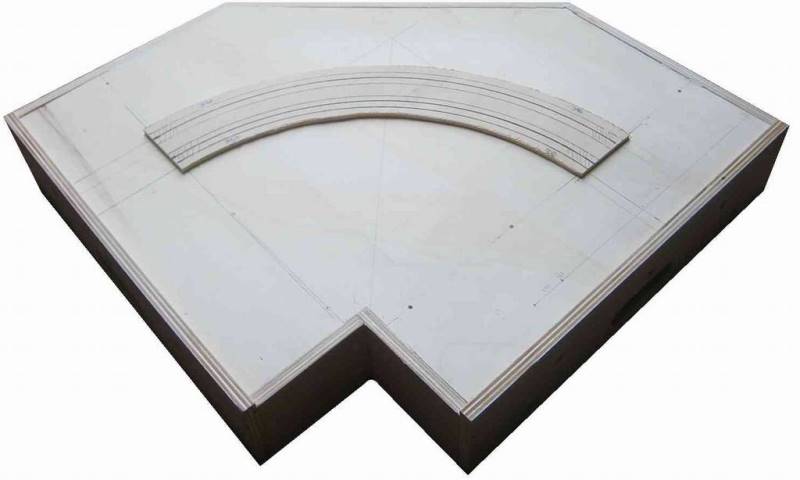

Con il multistrato di pioppo, viene realizzata la base sulla quale poggeranno i binari.
Questa è infatti rialzata rispetto al piano base del modulo.

Ecco fatto!

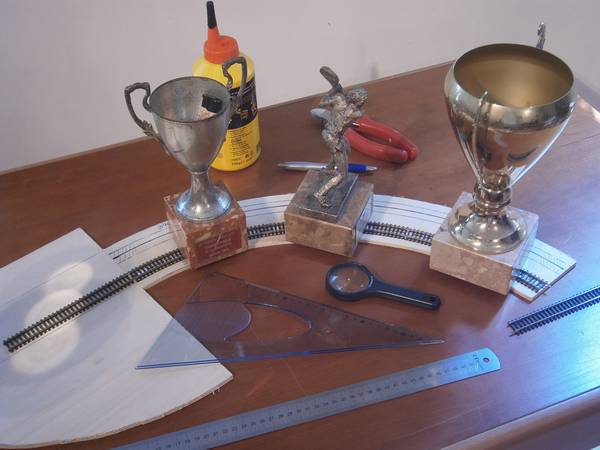

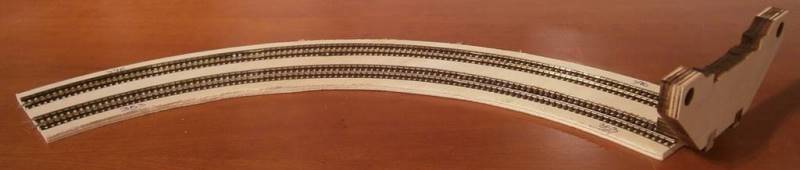

Ho incollato i binari sul listello partendo da quello con raggio minore.
Successivamente ho posato quelli paralleli aiutandomi con la dima.

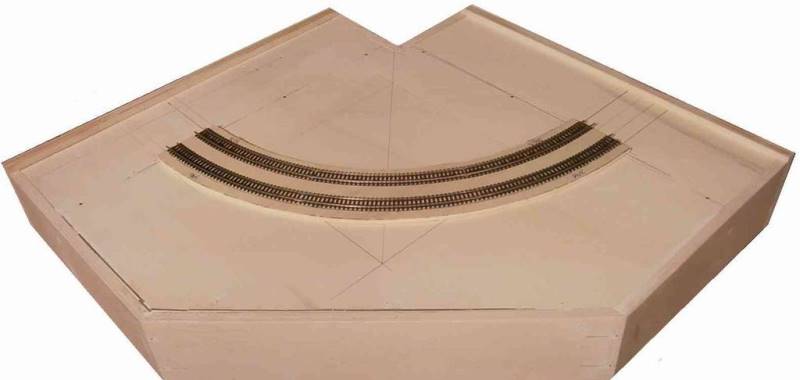

Ecco il risultato finale.
Successivamente ho posato quelli paralleli aiutandomi con la dima.

Ora bisognerà procedere con l'installazione delle due testate e posare i quattro spezzoni rettilinei.

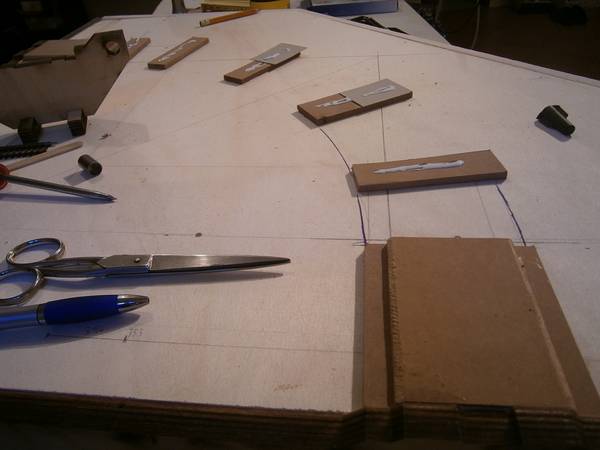

Posati i listelli che fungono da spessori sui quali verranno successivamente posati i binari.

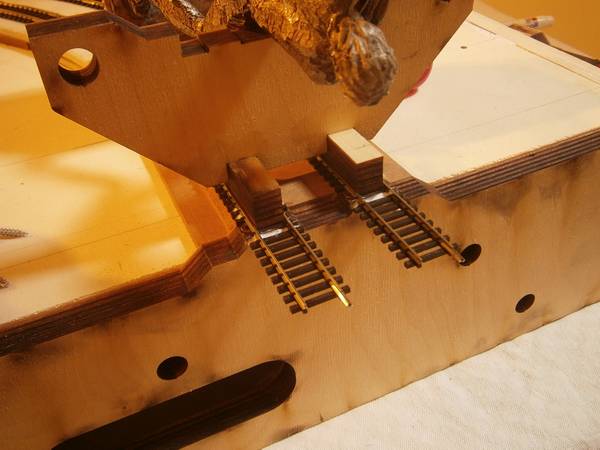

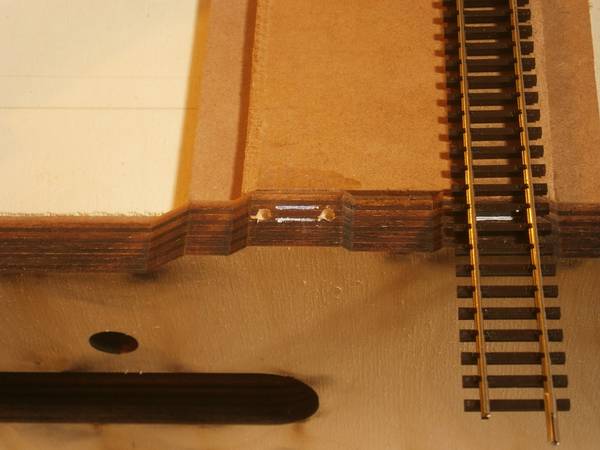

Ho anche preso le misure per la predisposizione delle viti di fissaggio: su di esse verrà saldato il fungo della rotaia (nella parte sottostante).

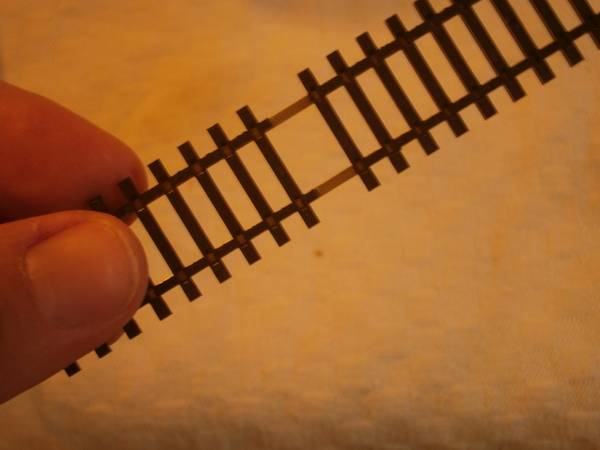

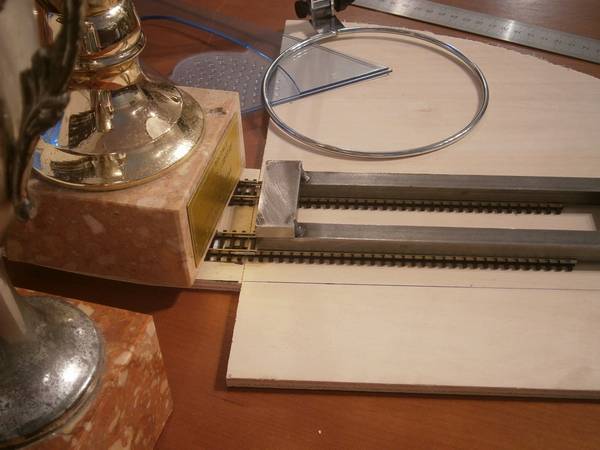

Eseguito il taglio della traversina e fissati i due binari paralleli con l'aiuto della dima GAS TT.

Il modulo con i binari posati.
Il fronte sarà nella parte sinistra ed il tratto sarà quasi completamente in galleria.
I portali saranno posizionati poco prima delle curve.

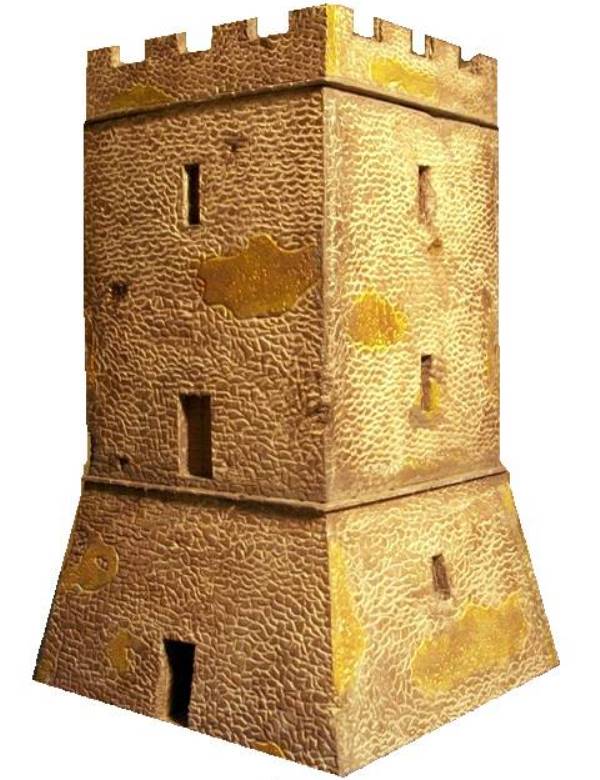

Nel frattempo sono iniziati i lavori per la realizzazione della torre (Adolfo Bellabona) i cui sviluppi potrete seguire QUI nella DISCUSSIONE FORUM GAS TT .

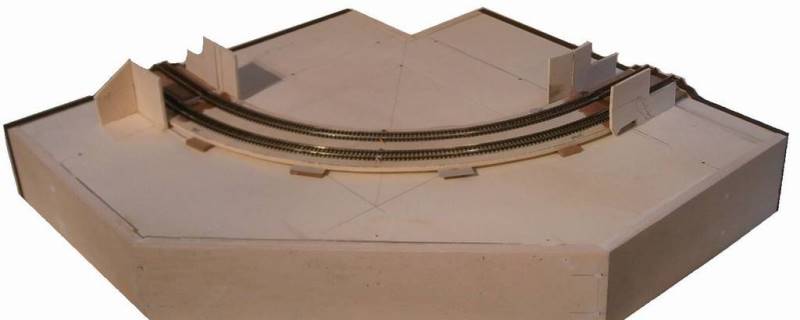

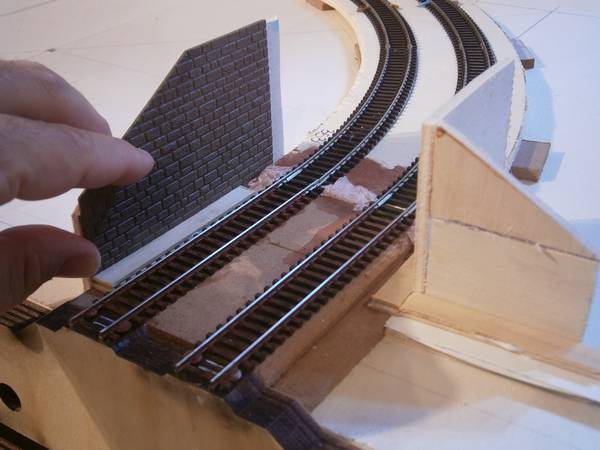

Realizzati i sostegni dei futuri portali che avranno luce rettangolare.
Come si può notare, quasi tutto il modulo sarà in galleria e si vedranno solo gli spezzoni terminali del modulo.
Nella parte sovrastante, verrà invece collocata la rocca.

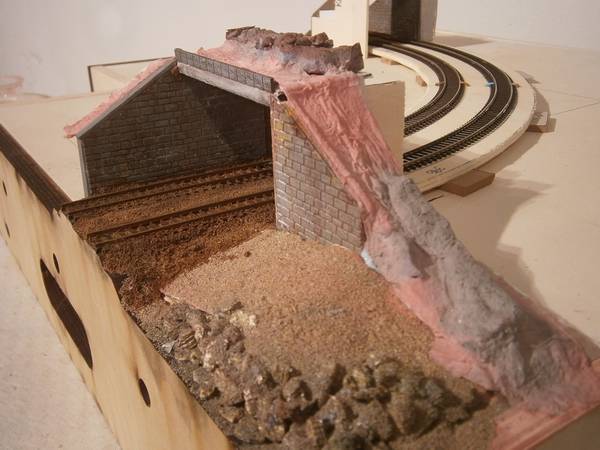

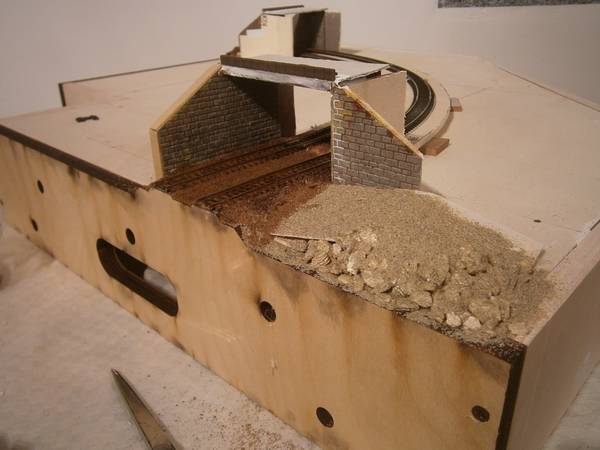

Eseguite le rifiniture interne.

Esterne ai portali.

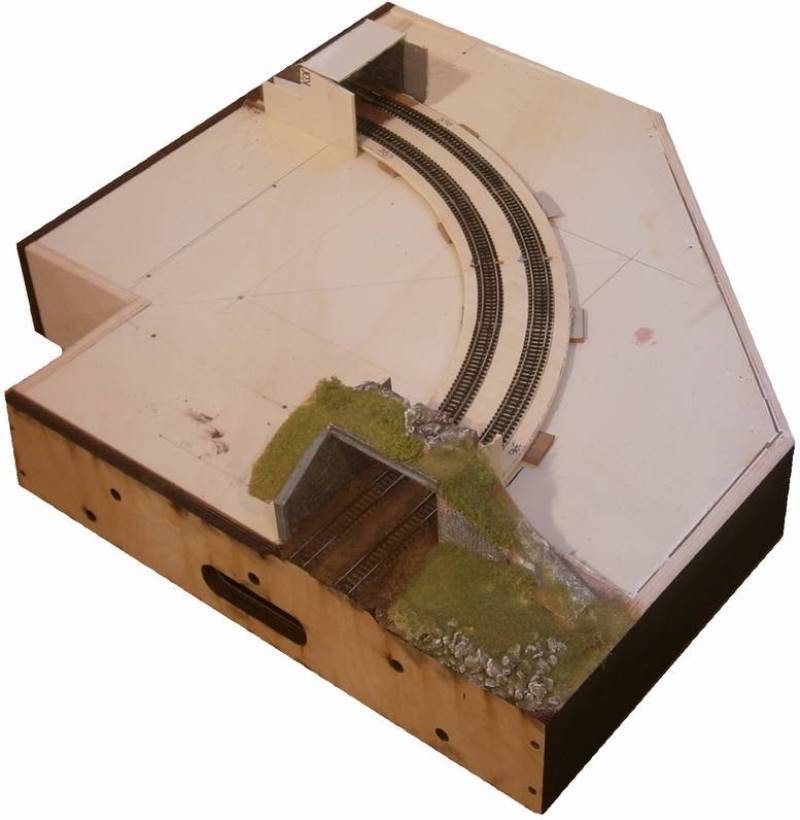

Veduta aerea del modulo su come si è presentato all'Hobby Model Expo di Novegro 2013.

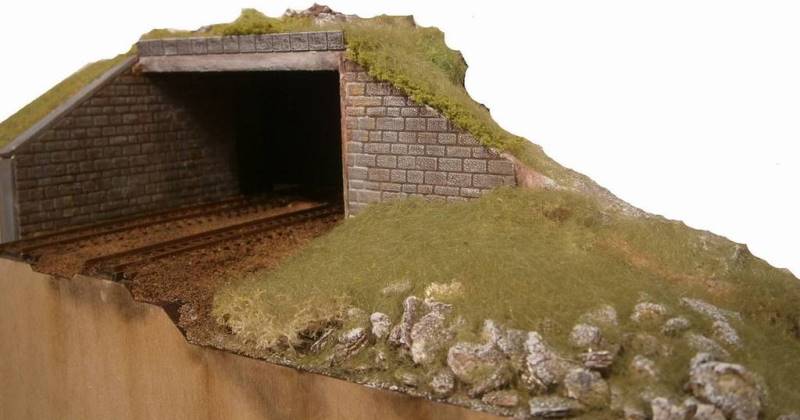

Veduta frontale del portale.

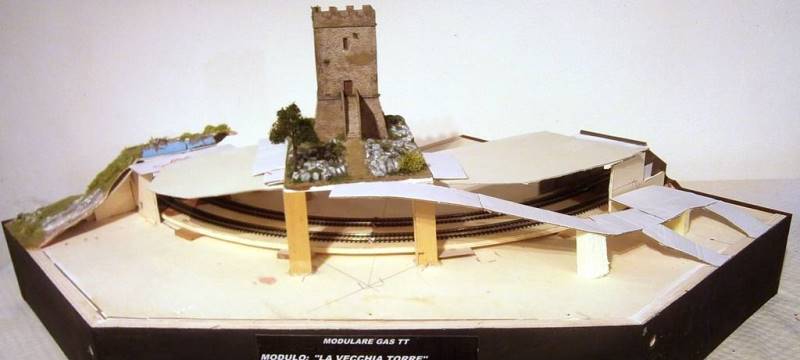

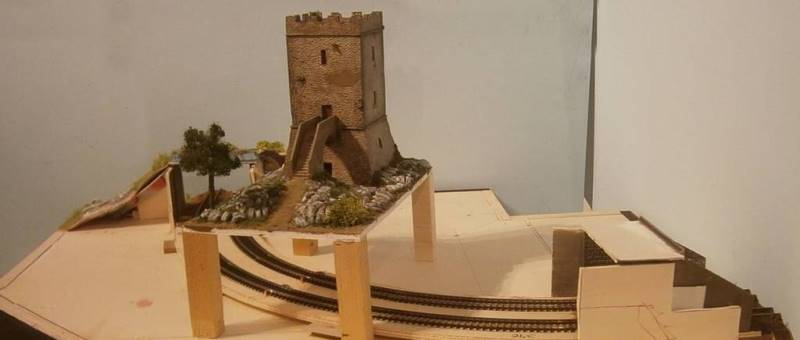

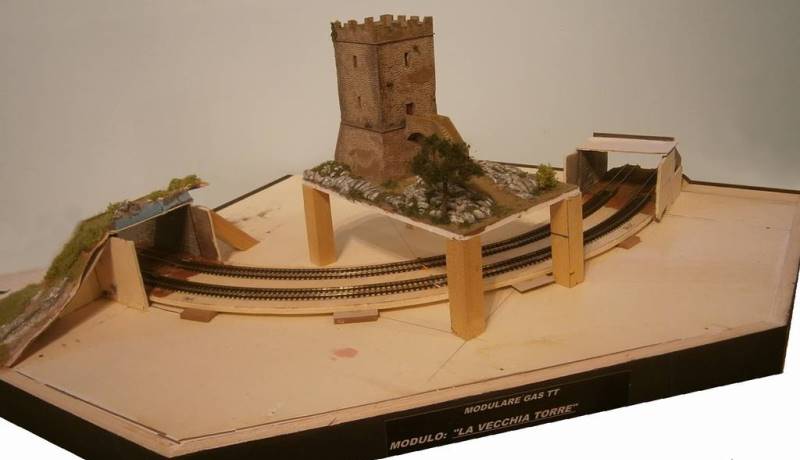

Terminato Novegro, nell'ottobre 2013 riprendono i lavori al modulo e viene posizionata la torre.

Veduta dal lato opposto.

Sulla destra ci sarà un sentiero che conduce a valle…

La parte frontale è caratterizzata da un costone di roccia.

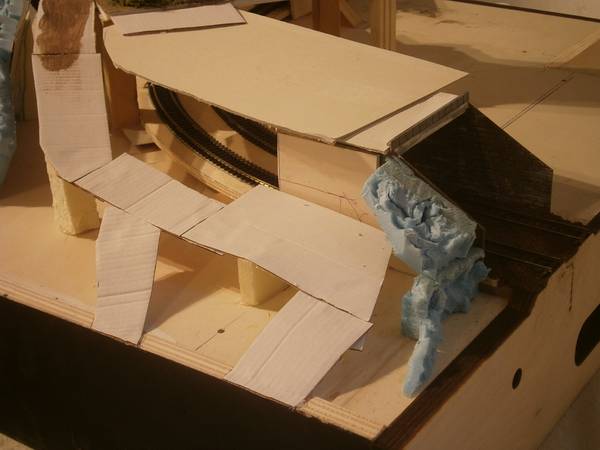

La discesa è realizzata con comune cartoncino.

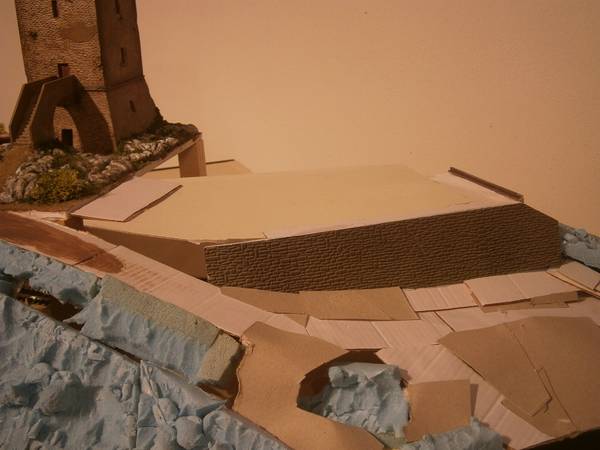

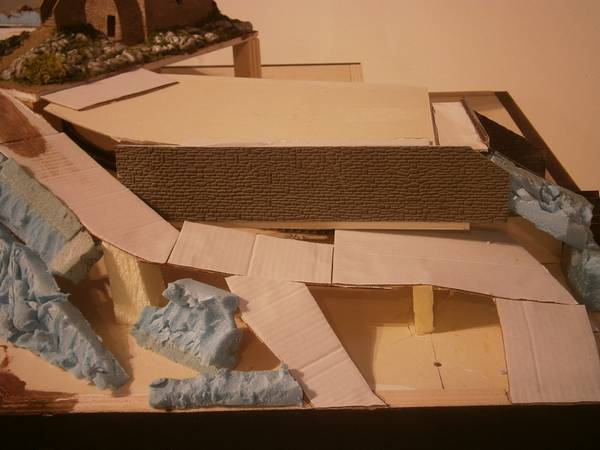

Inserito anche un muro di contenimento, la cui trama è simile a quella della torre.

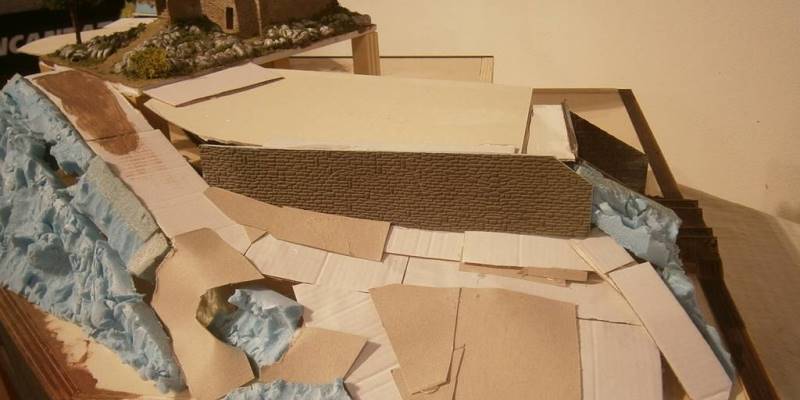

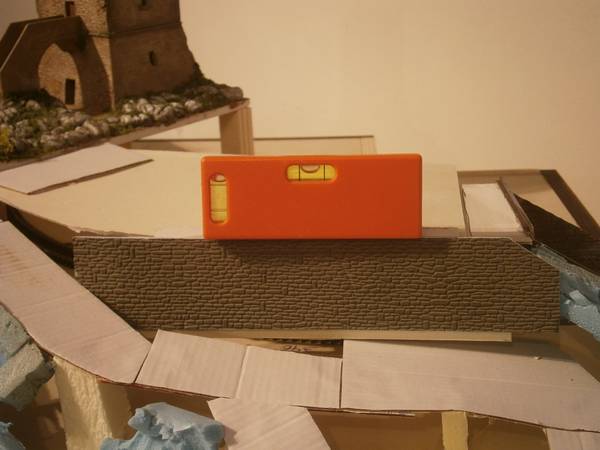

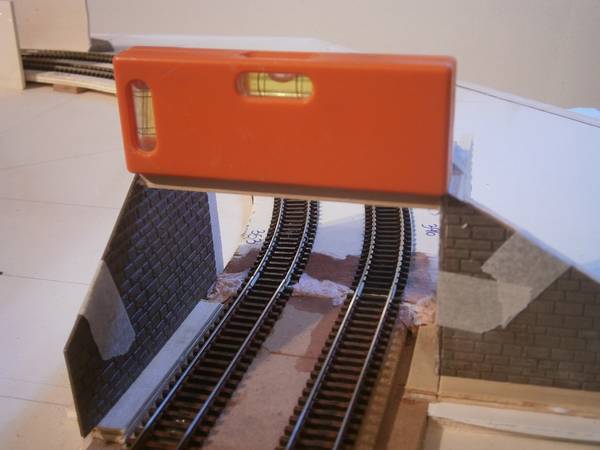

Il muro di contenimento viene messo in bolla e il terreno viene chiuso con ulteriore cartoncino.

Veduta ravvicinata.

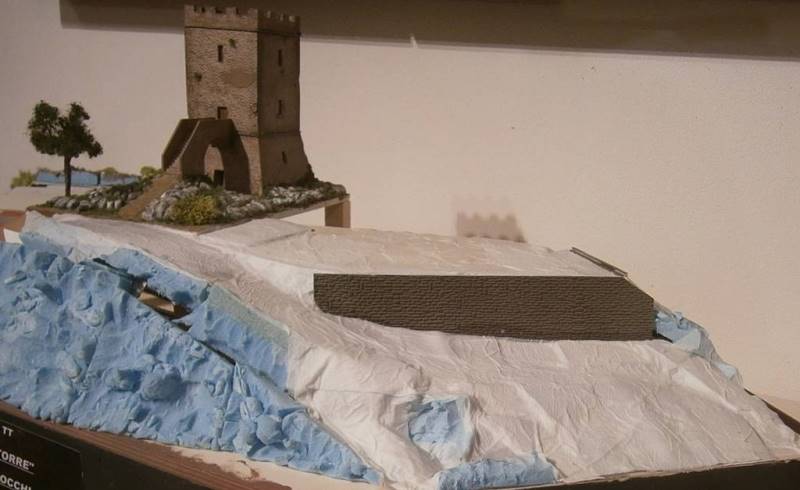

Il tutto viene ricoperto con carta da cucina.

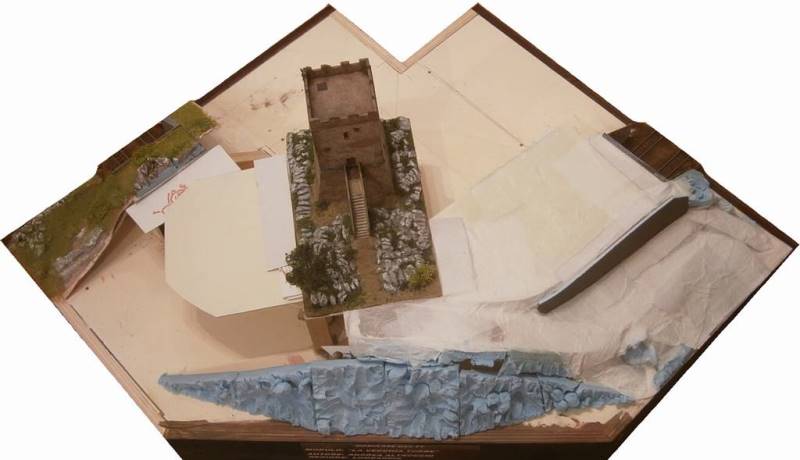

Veduta aerea del modulo.

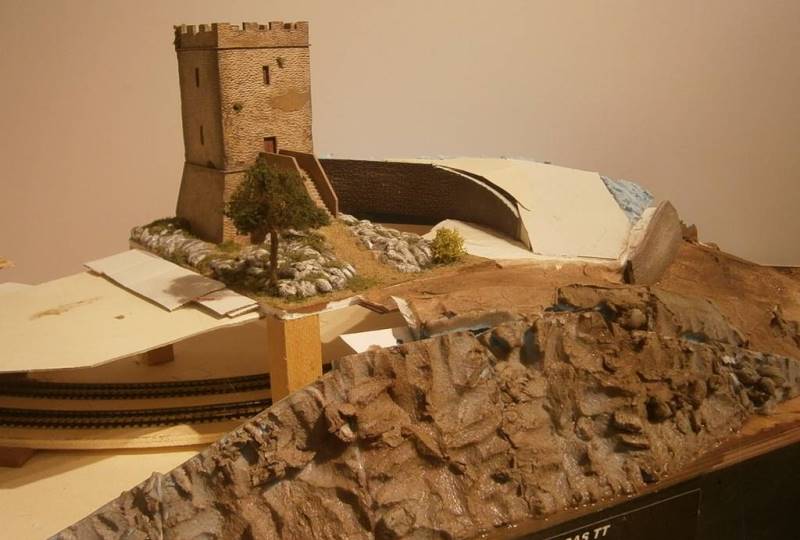

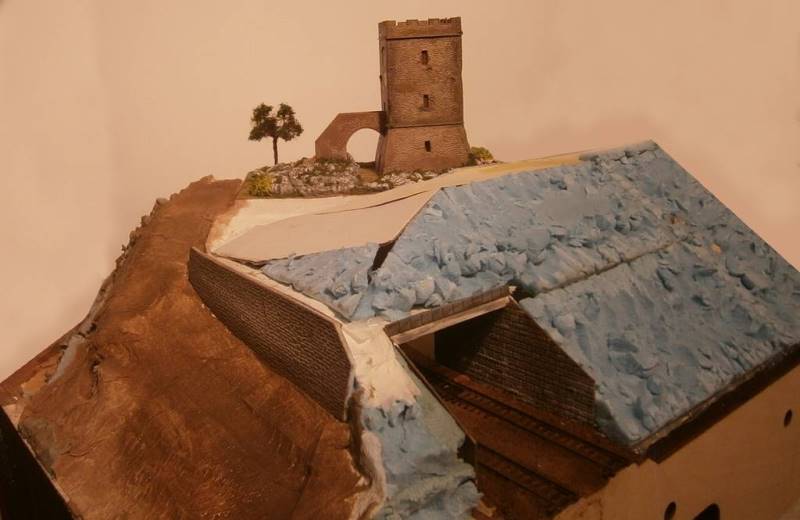

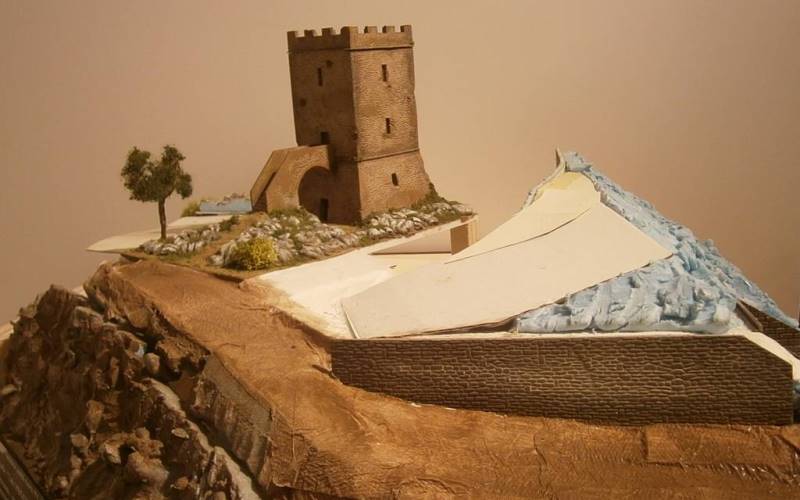

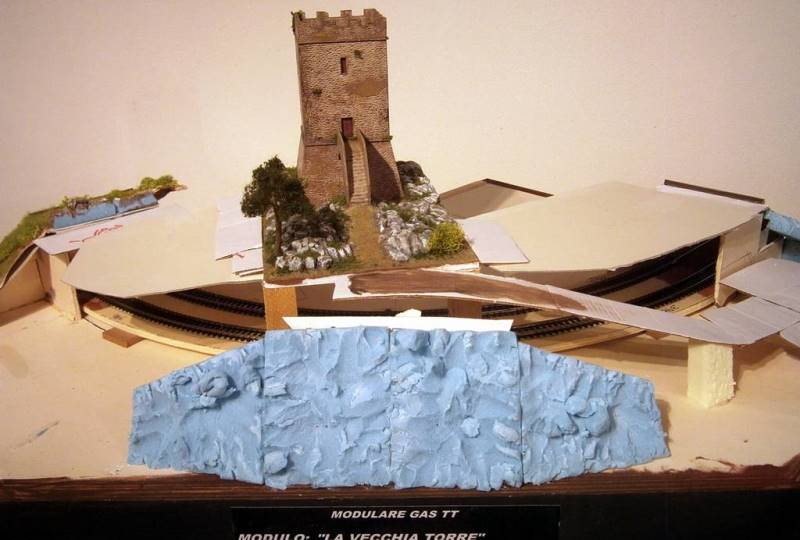

Costruita la parete rocciosa sul lato destro del modulo.

Nella parte superiore, viene realizzata una collinetta.

Questa collinetta consente di creare un ulteriore muro di contenimento che costeggia parte della torre.

Trattandosi di un modulo di dimensioni contenute, ho pensato di realizzarlo in modo tale che a seconda del lato dal quale lo si vede, l'osservatore abbia una visione differente.
Ho quindi evitato zone speculari.

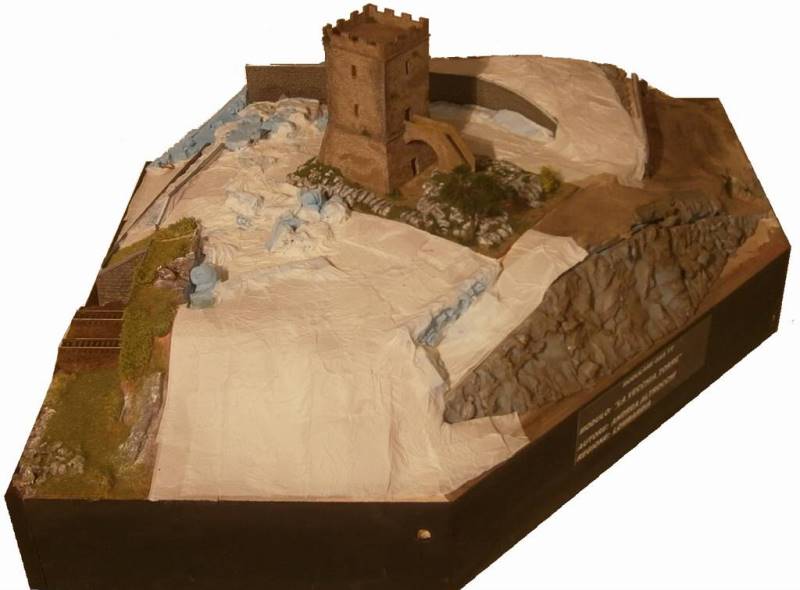

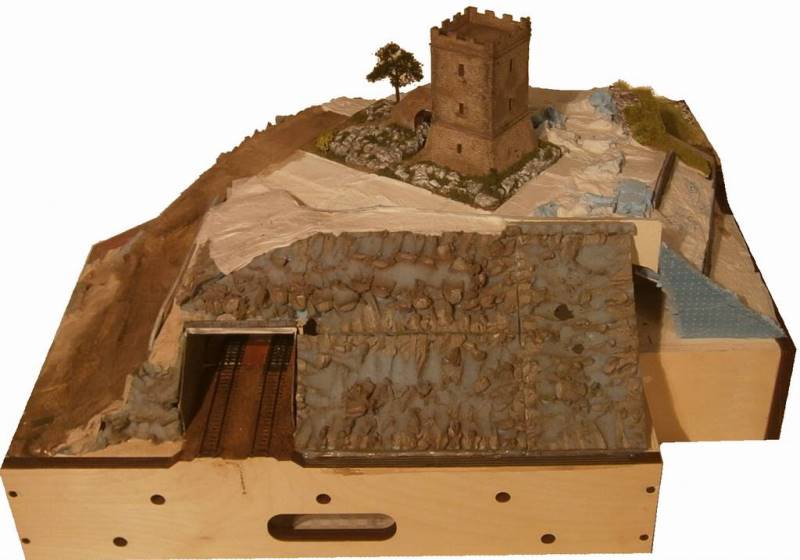

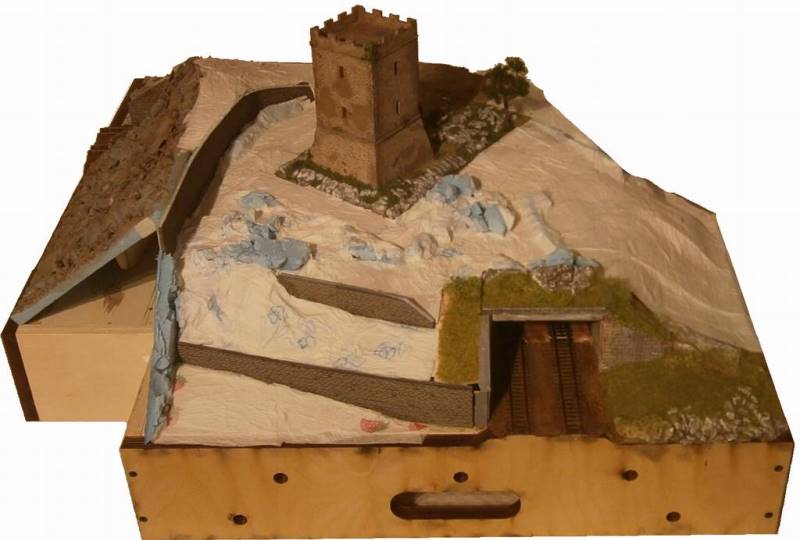

Di seguito la veduta frontale.

Dalle seguenti due fotografie, si può notare la visuale lato binari dalla parte destra e sinistra.
Sulla destra abbiamo una imponente parete rocciosa, su quella sinistra una zona terrazzata.

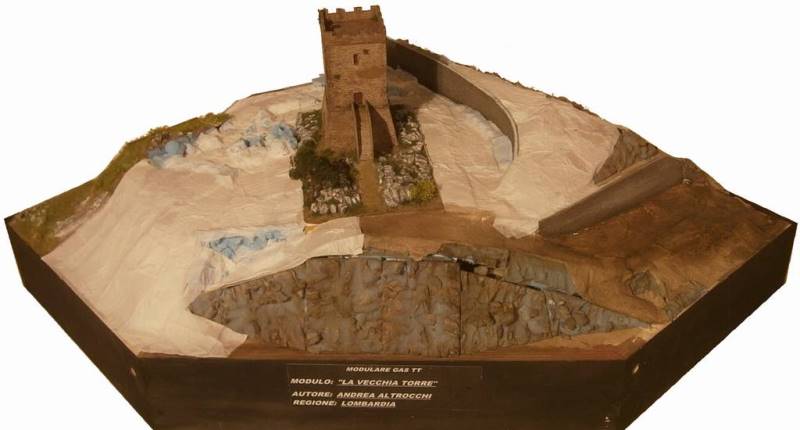

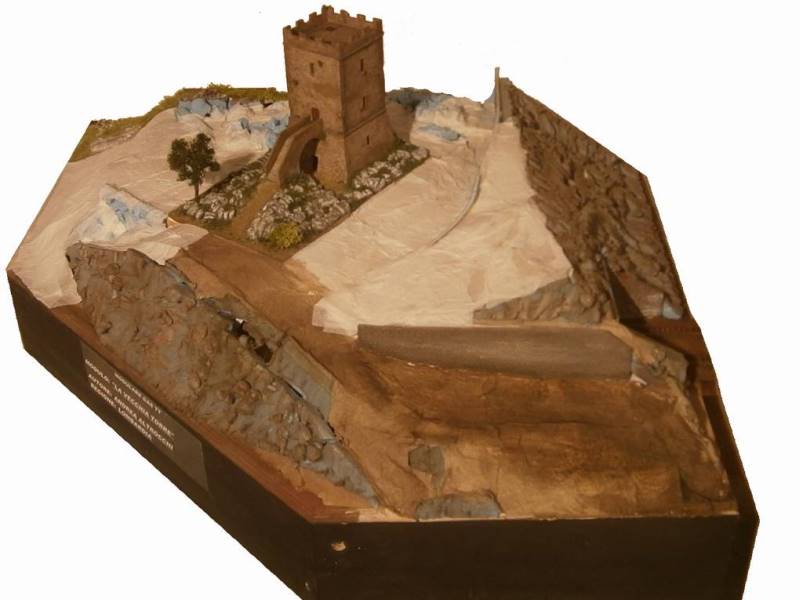

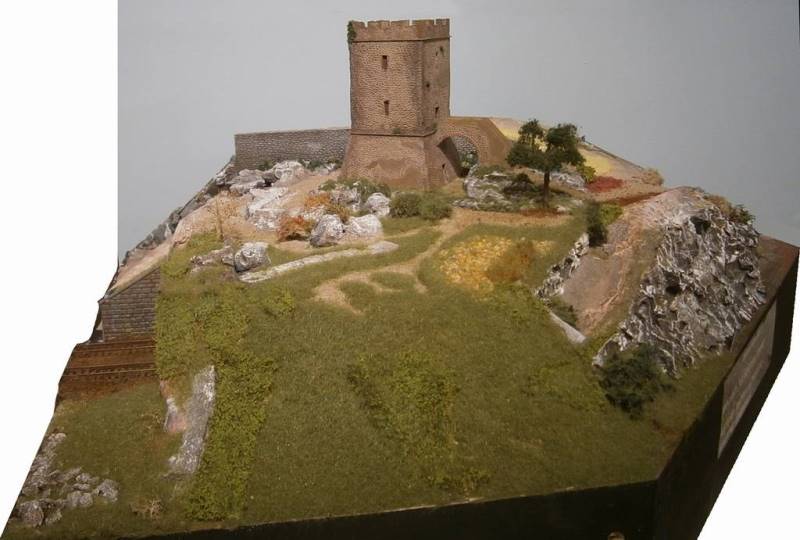

Qui invece la visuale rispettivamente da angolo destro e sinistro.
Da un lato ci sarà il sentierino che conduce alla rocca, dalla parte opposta un pendio erboso.

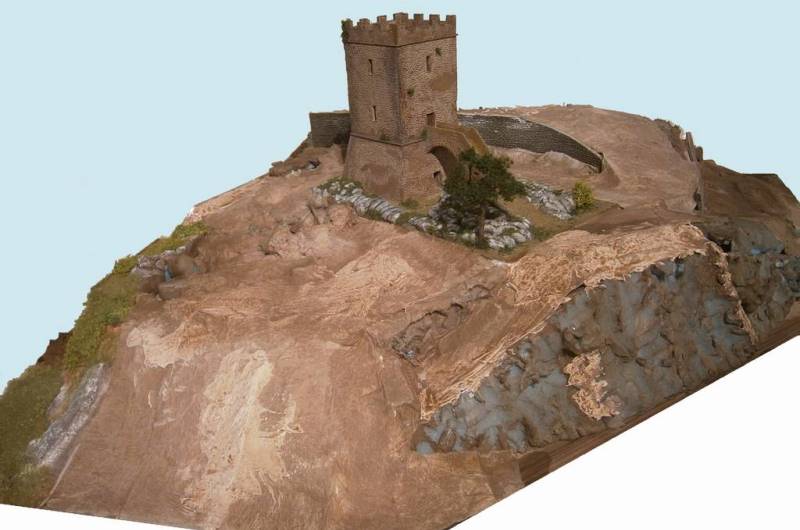

Dato il sottofondo.

Perfezionata la colorazione delle rocce.

Posata la prima vegetazione (filamenti, licheni, fioccaggio).

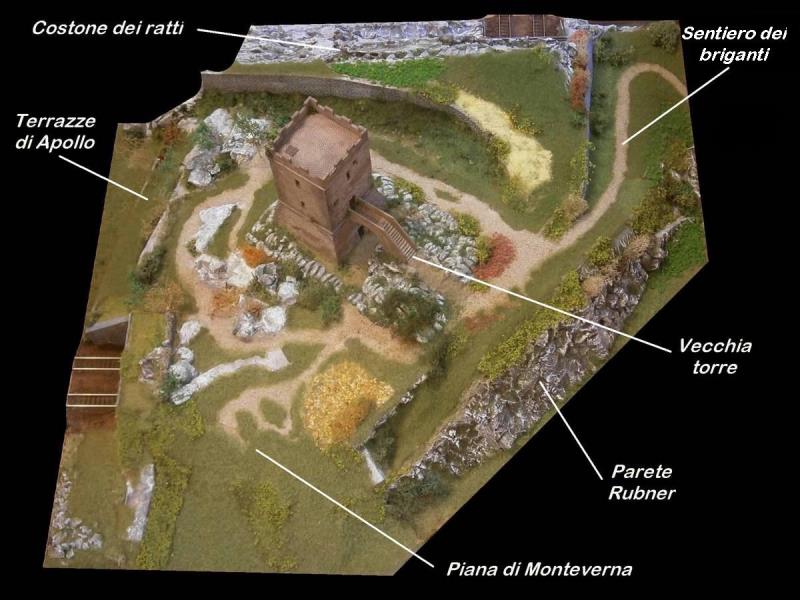

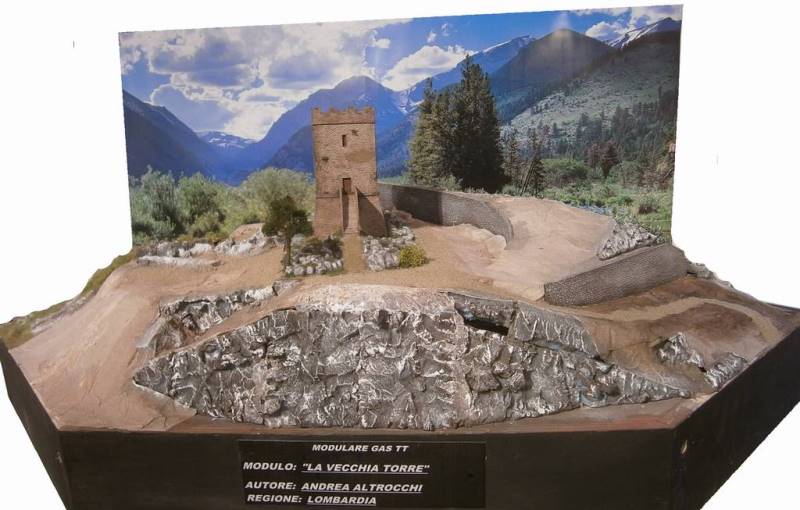

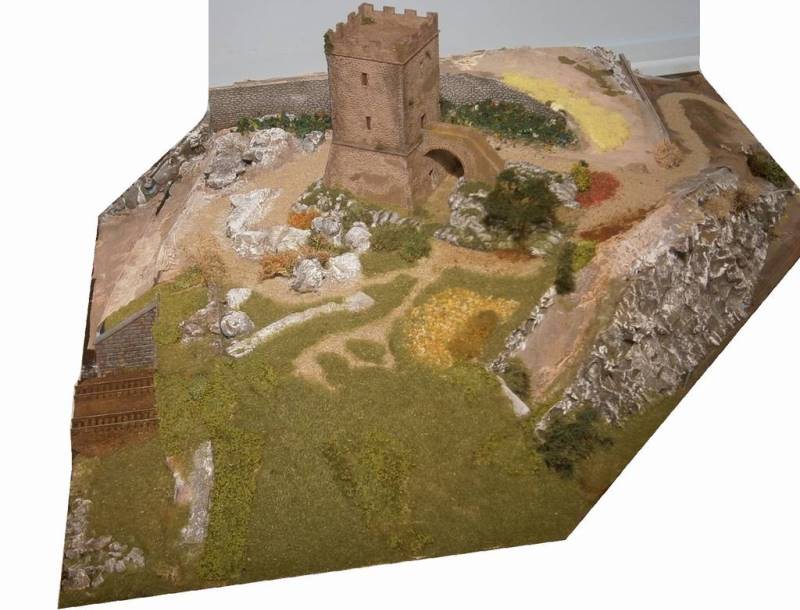

Il modulo ultimato.
Clicca QUI per accedere alla fotostoria del diorama.
