La carrozza a due piani è una soluzione costruttiva adottata da varie amministrazioni ferroviarie per aumentare la capienza dei treni limitando
nel contempo l'aumento della lunghezza e del peso dei convogli.
Uno dei problemi che si presentano agli esercenti di linee ferroviarie è come incrementare il traffico passeggeri senza dover ricorrere a soluzioni
costose.
Per incrementare infatti il numero di persone trasportate sono disponibili le seguenti opzioni:
1. Costruire nuove linee ferroviarie o aumentare il numero di binari per linea (raddoppio o quadruplicamento);
2. Aumentare la frequenza dei treni, a parità di posti per convoglio e di linee esistenti;
3. Aumentare la lunghezza dei convogli;
4. Aumentare la capacità di trasporto delle singole carrozze
Risulta evidente che la prima soluzione è quella più allettante in assoluto, ma anche la più onerosa, in quanto costruire nuove linee ferroviarie,
o incrementare i binari esistenti sullo stesso tracciato, risulta sicuramente problematico.
Ai non trascurabili costi di natura economica vanno poi sommati le tempistiche, spesso lunghe a causa delle difficoltà di costruzioni, dovute per
lo più ad un ambiente urbano denso o a caratteristiche geofisiche complesse.
La seconda soluzione, per quanto percorribile, è anch'essa difficilmente praticabile.
L'aumento della frequenza dei treni non sempre è facilmente ottenibile con il semplice aumento dei segnali di protezione e delle sezioni di
linea, mentre un incremento della velocità dei convogli non porta che sensibili vantaggi, specie se il servizio che si è chiamati a svolgere è di
tipo locale/regionale, dove il numero frequente di fermate vanifica una velocità di punta elevata.
Se la linea ferroviaria poi è satura, qualsiasi ritardo di un solo convoglio, comporta disagi a catena per i treni che seguono, con ovvie pesanti
ripercussioni sul servizio di trasporto ferroviario.
L'incremento del numero delle carrozze di un convoglio è la strada più facilmente percorribile.
Le controindicazioni sono però dovute alla lunghezza delle banchine delle stazioni, che, specie in quelle secondarie, non sempre sono adeguate a
contenere convogli lunghi, e dalle prestazioni del materiale rotabile.
Specie per un servizio di carattere locale, l'accelerazione di un convoglio è fondamentale per ridurre i tempi di percorrenza, e l'aumento del
peso rimorchiato non favorisce tali prestazioni.
Tale problema non si pone se i convogli sono composti da elettrotreni, dove cioè all'aumento del numero delle carrozze rimorchiate corrisponde un
pari aumento di numero di automotrici.
La quarta soluzione è quella più frequentemente applicata, e nella quale si inserisce l'introduzione delle carrozze a due piani.
Difatti, con un relativo aumento di pesi, si incrementa la capienza di persone in maniera sensibile.
Tale soluzione è spesso adottata per le linee ferroviarie di carattere locale/regionale a denso traffico, e più di recente si è imposta anche per
le grandi arterie di comunicazione percorse da treni ad alta velocità.
Generalità
Generalmente una carrozza a due piani comporta una capienza aumentata del 40-60% rispetto ad un veicolo normale ad un solo piano di pari
lunghezza, ma in alcuni casi si raggiunge al raddoppio.
Va detto che il peso invece risulta molto contenuto rispetto all'incremento di capacità di trasporto, il che comporta quindi un minor scadimento
delle prestazioni, a parità di locomotore, di un convoglio con la stessa capienza ma con un maggior numero di carrozze a singolo piano.
I limiti di tale soluzione sono dovuti alla sagoma limite di ogni amministrazione ferroviaria.
Se in Nord America e in Australia tale sagoma è molto generosa, all'estremo opposto in Inghilterra le carrozze a due piani non hanno mai avuto
diffusione, fatto salvo un solo esperimento subito dopo la Seconda Guerra Mondiale.
In generale le carrozze a due piani sono ampiamente diffuse.
Si può dire che in altezza una carrozza a due piani ha bisogno di un franco minimo di circa 4500 mm, con quindi un'altezza sul piano del ferro
del piano basso di circa 350-400mm.
In larghezza non vi sono limiti, fermo restando che si deve rispettare la sagoma limite vigente nell'amministrazione ferroviaria.
Non vi sono restrizioni di velocità per la tipologia costruttiva a due piani rispetto a quella standard a singolo livello, come dimostrato sia
in Giappone che in Francia, dove treni ad alta velocità a due piani raggiungo i 270-320 km/h senza problemi di stabilità.
Soluzioni costruttive
Varie sono le tipologie costruttive delle carrozze a due piani, influenzate da fattori quali la sagoma limite e l'altezza dei marciapiedi.
La prima influenza la costruzione in altezza e la disposizione delle porte intercomunicanti, facendo optare per varie soluzioni.
La seconda invece determina la posizione delle porte di accesso.
Due sono le tipologie costruttive per quanto riguarda i piani: Con due piani sovrapposti fra i carrelli e mezzanino alle estremità, e con piano
ribassato fra i carrelli e piano superiore per tutta lunghezza.
Nel primo caso l'intercomunicante è posto all'altezza standard, compatibile quindi con le altre carrozze dell'amministrazione ferroviaria.
Nel secondo caso invece si ha un intercomunicante posto più in alto rispetto agli standard, e quindi tale carrozza potrà essere accoppiata solo
con altre dello stesso tipo.
Ugualmente diversa la disposizione delle porte d'accesso.
Specialmente con i marciapiedi delle stazioni bassi, si preferisce di solito collocare l'accesso in carrozza sul piano basso, per poi collocare
scale che portano al mezzanino e al piano superiore.
Tale soluzione è d'obbligo se la carrozza è priva di mezzanino posto sopra i carrelli.
L'altra soluzione prevede invece le porte di accesso sul mezzanino, con poi scale che portano al piano ribassato e a quello superiore.
Elencate le generalità costruttive, passiamo ad esaminare le varie tipologie di carrozze a due piani costruite.

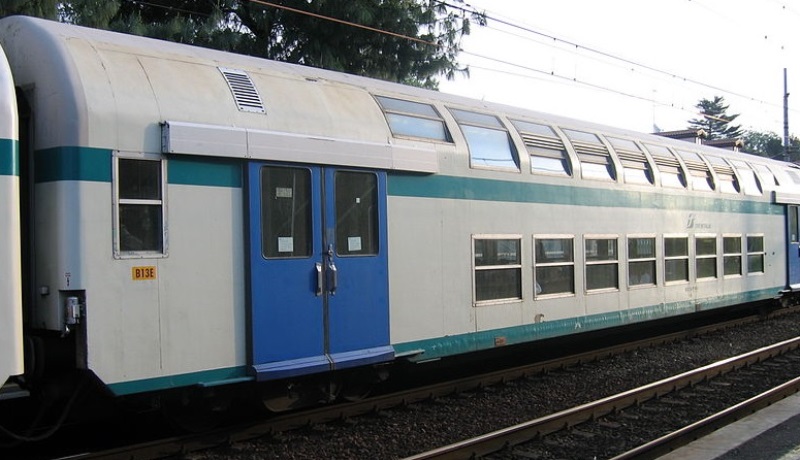

Una carrozza Due Piani delle Ferrovie dello Stato in livrea XMPR.
Ben evidenti le porte d'accesso poste sul mezzanino sopra i carrelli.
Carrozza con mezzanino e accesso sul mezzanino.
È stata fra le tipologie più diffuse, adottata dalle SNCF e dalle Ferrovie dello Stato sulla fine degli anni '70 e inizio anni '80, e poi dalle
DB negli anni '90.
Anche varie amministrazioni ferroviarie giapponesi hanno adottato tale soluzione sia per i treni metropolitani che per i "treni pallottola"
(dangan ressha) che percorrono le linee ad alta velocità Shinkansen, come i modelli E1 ed E4 “Max” delle JR East.
Questo schema costruttivo garantisce un'ampia capienza pur senza necessitare di sagome limite generose: le carrozze a Due Piani italiane, pur
essendo alte solo 4320 mm e larghe 2830, avevano una capacità di centocinquanta posti a sedere, anche se un po' compressi.
L'accesso è posto sui carrelli, e dal vestibolo si accede mediante mezze scale al piano superiore e a quello ribassato.
Lo svantaggio di questa soluzione è, in assenza di piattaforme in stazione assai elevate, la presenza di scale d'accesso, con quindi limiti per
la velocità di incarrozzamento, nonché impossibilità d'accesso per persone diversamente abili in carrozzella o con difficoltà motorie.
In Giappone queste limitazioni sono meno sentite, grazie alle alte piattaforme d'accesso presenti nelle stazioni.

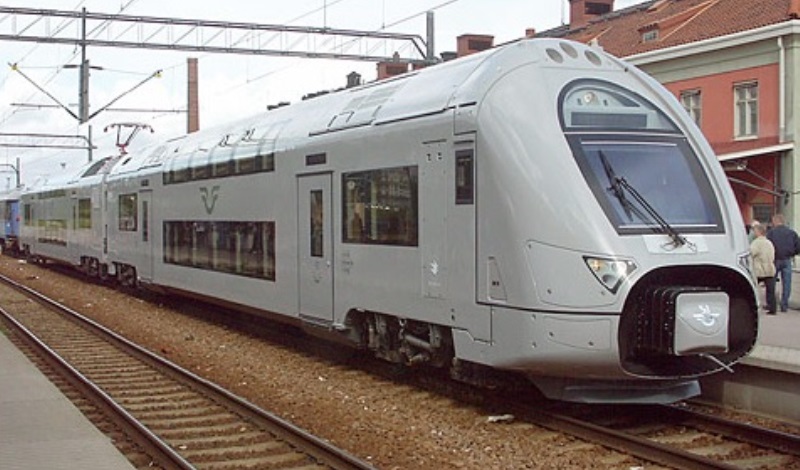

Elettrotreno svedese a due piani X40, tipo Coradia Duplex, costruzione Alstom. Le porte d'accesso in carrozza sono poste sul piano ribassato,
mentre l'intercomunicante è sul mezzanino.

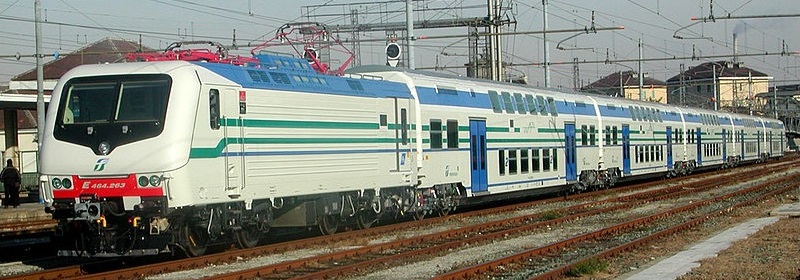

È la tipologia scelta per le nuove carrozze italiane formanti i convogli Vivalto nonché i complessi di automotrici elettriche quali i TAF e i
nuovi TSR delle Ferrovie Nord.
Grazie all'ingresso a raso, l'incarrozzamento risulta più veloce, e risolve il problema dell'accesso per le persone diversamente abili.
Tale soluzione è presente anche sulle nuove carrozze regionali delle OBB e sulle carrozze letto e Intercity delle Ferrovie Finlandesi (tipo
Intercity 2).
È interessate notare tuttavia che esiste una sostanziale differenza fra le carrozze italiane e quelle austriache e finlandesi.
Su quelle italiane l'accesso al piano superiore avviene direttamente dal vestibolo del piano ribassato, con scale che quindi vanno ad occupare
parte della superficie destinata solitamente ai passeggeri.
Ne risulta quindi un minor sfruttamento della superficie disponibile.
A peggiorare la situazione, sui TAF tali scale sono assai ripide, con conseguente disagio per l'utenza.
Nelle carrozze austriache e finniche invece, l'accesso al piano superiore avviene mediante doppia rampa, la prima che porta al mezzanino, la
seconda che da esso porta al piano superiore: questa soluzione quindi comporta una massimizzazione dello spazio a disposizione per i sedili dei
passeggeri.
Quale delle due soluzioni sia quella ottimale è difficile dirlo.
La presenza di ben quattro scale sui convogli regionali italiani dovrebbe facilitare l'incarrozzamento rapido, senza code sulle scale interne in
attesa che la gente si sistemi.
Viceversa nelle carrozze regionali austriache la capacità risulta decisamente superiore, cosa sempre utile nei treni pendolari.
Carrozze con piano superiore a tutta lunghezza e accesso al piano ribassato.

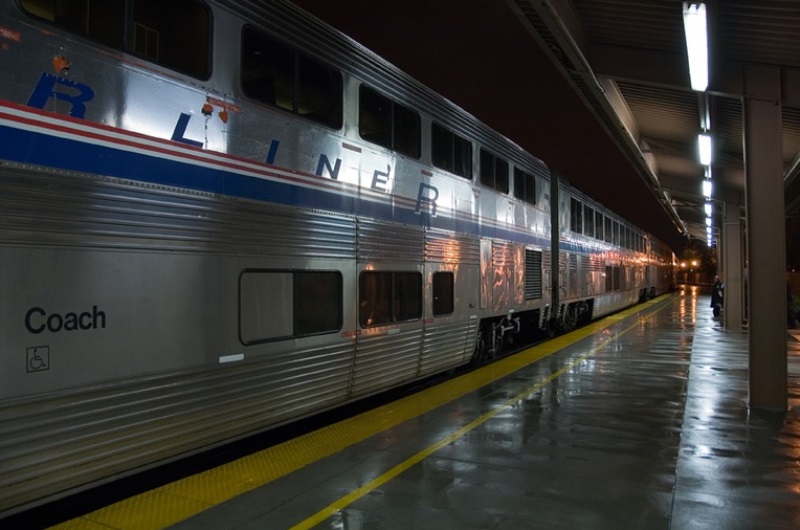

Convoglio della Amtrak con carrozze tipo Superliner.
L'accesso alla carrozza è sul piano ribassato, mentre l'intercomunicante è posto sul piano superiore.
Non è presente il mezzanino.
L'accesso al piano ribassato poi facilita la salita alle persone diversamente abili, i cui posti sono riservati sul piano inferiore.
Gli svantaggi di tale formula consistono nella impossibilità di operare con carrozze normali, a causa dell'intercomunicante posto a diversa
altezza (più in alto rispetto alle carrozze standard) e nella lunga rampa di accesso al piano superiore, solitamente rivolta verso le estremità
della vettura, che non consentono un rapido incarrozzamento.
Per questo motivo tale soluzione è stata adottata solo per treni a lunga percorrenza, quali gli IC2000 svizzeri, i TGV Duplex francesi e le
carrozze Superliner della statunitense Amtrak.
Carrozze con due piani a tutta lunghezza.
Esistono, negli Stati Uniti, carrozze con due livelli per tutta la lunghezza della vettura.
Il piano superiore è continuo, mentre l'inferiore può essere suddiviso fra mezzanino e piano ribassato, oppure su un solo livello, comunque posto
più in alto dei carrelli.
Queste soluzioni, sicuramente vantaggiose a livello di spazio a disposizione, richiedono però una sagoma limite realmente alta, non applicabile
facilmente ad altre amministrazione.
Per esempio, le carrozze della Colorado Rail hanno un'altezza di 6033 mm.
Tali vetture hanno due intercomunicanti sovrapposti, uno standard sul mezzanino, e uno per il piano superiore.
