Pali della catenaria in scala TT

(a cura di Riccardo Rigamonti)

La guida illustrata di seguito, è relativa all'autocostruzione dei pali della linea aerea in scala TT che ho realizzato per il modulare GAS TT.

Questo il materiale che ho utilizzato:
- tubetti rame diametro 2mm - 1,5mm – 1mm
- tondini ottone diametro 0,7mm - 0,5mm - 0,2mm
- foglio rame spessore 0,2mm
- forex spessore 0,4mm
- isolatori Sommerfeldt
- fondo stucco spray
- vernice spray RAL 7000
- colori acrilici

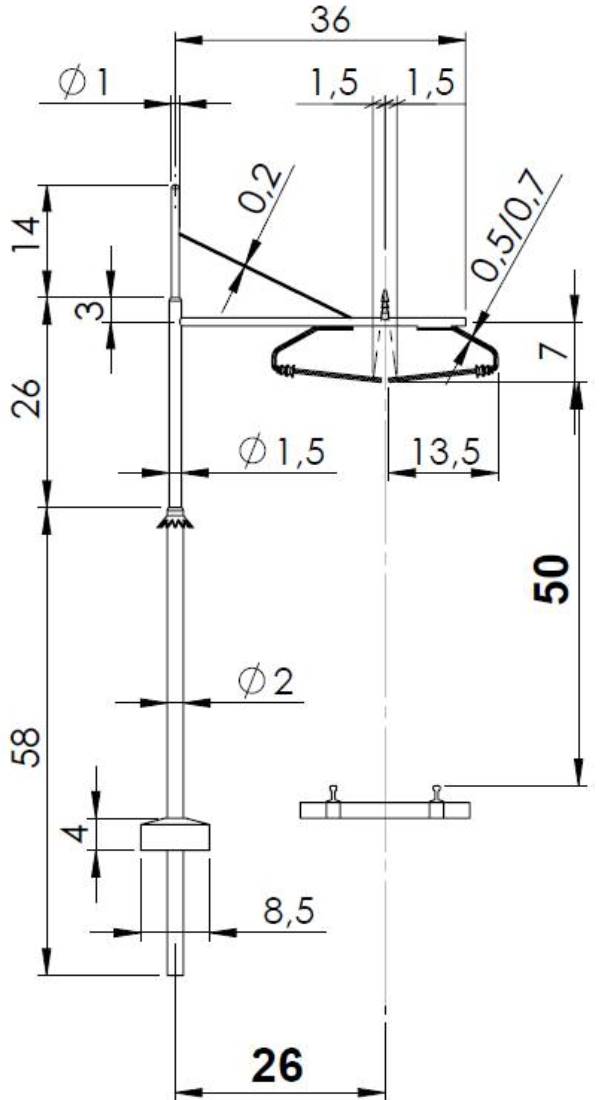

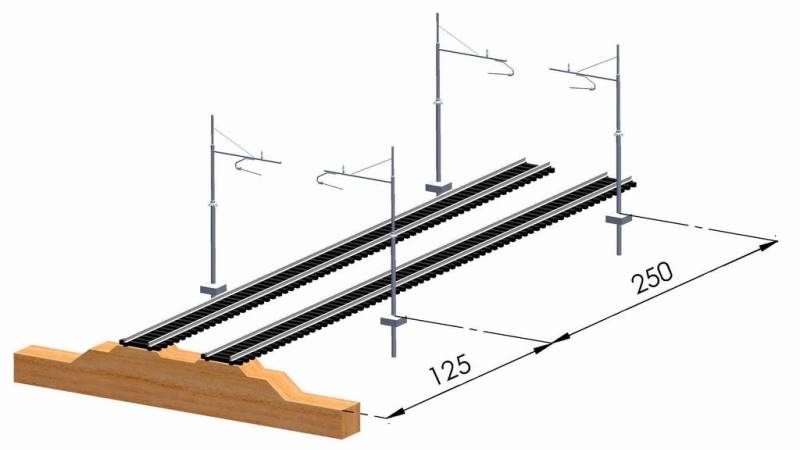

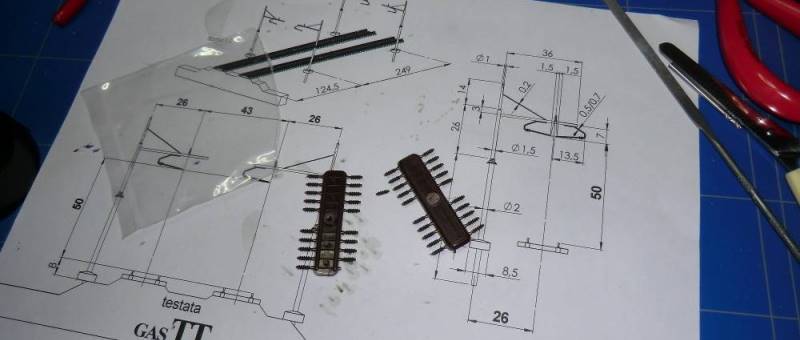

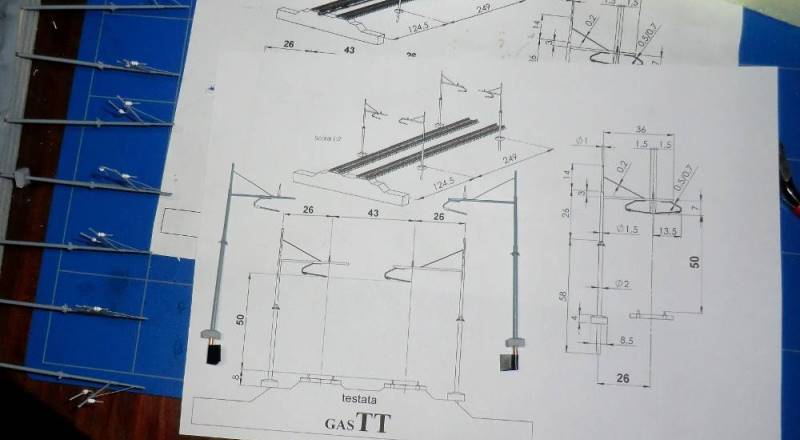

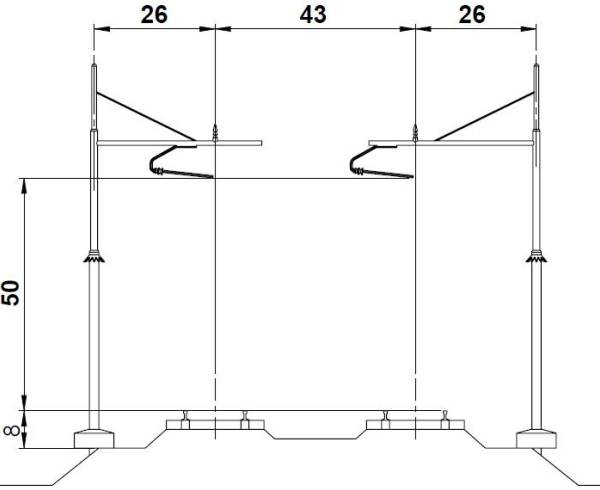

Come sempre, sono partito dai disegni quotati.

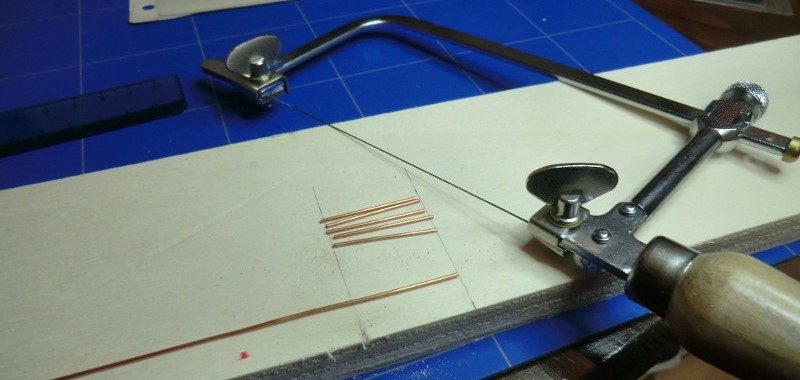

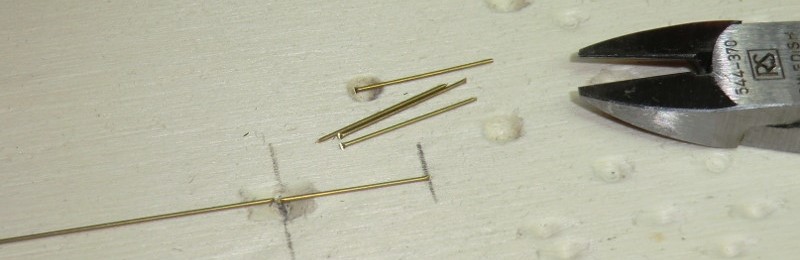

Taglio dei vari tubetti e tondini nelle misure stabilite.

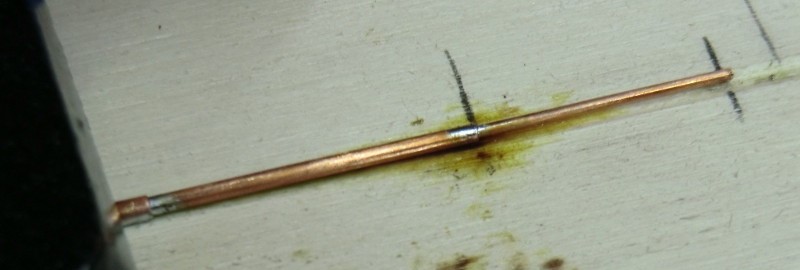

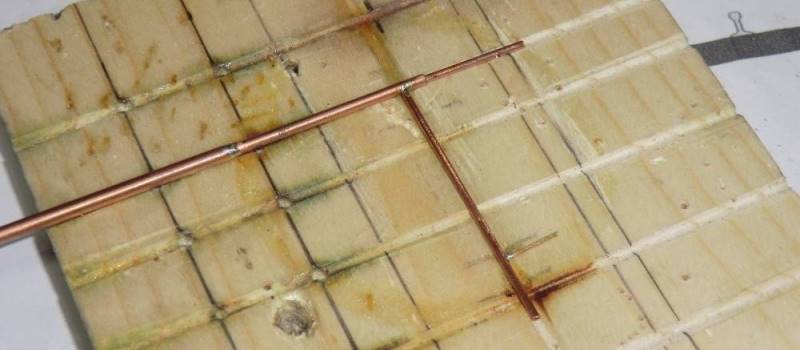

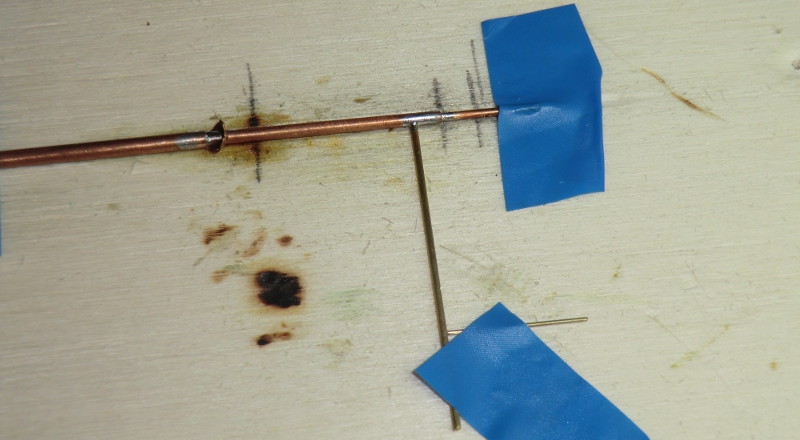

Saldatura dei componenti.

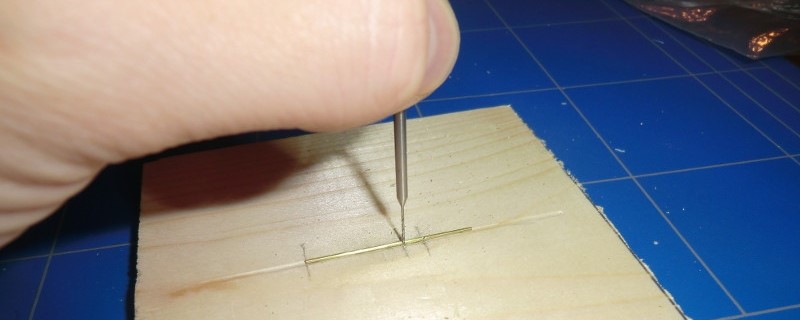

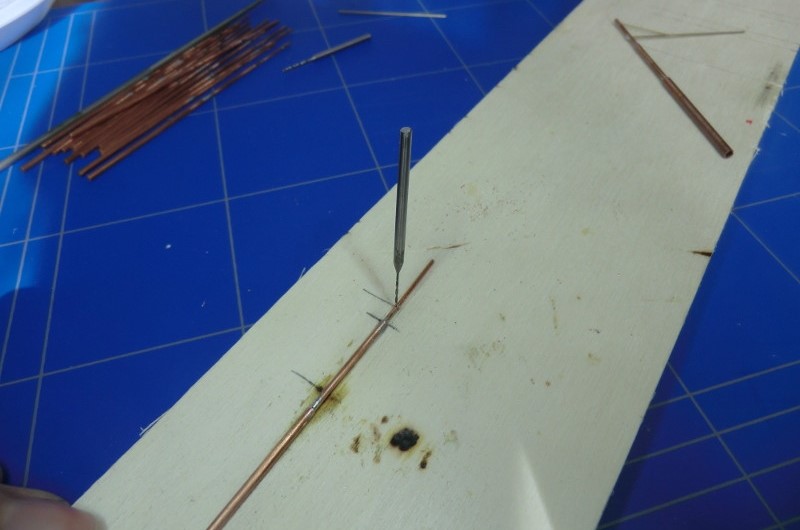

Foratura per il posizionamento delle parti.

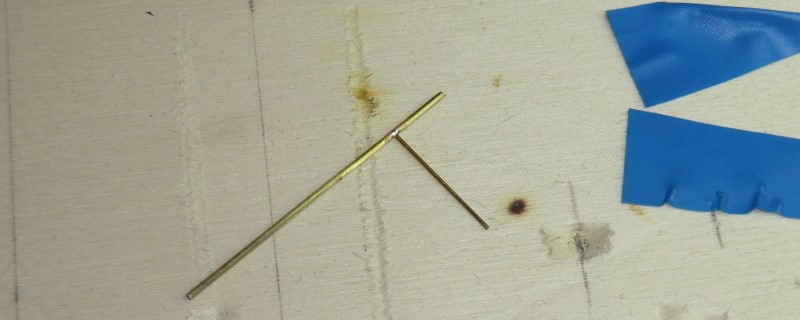

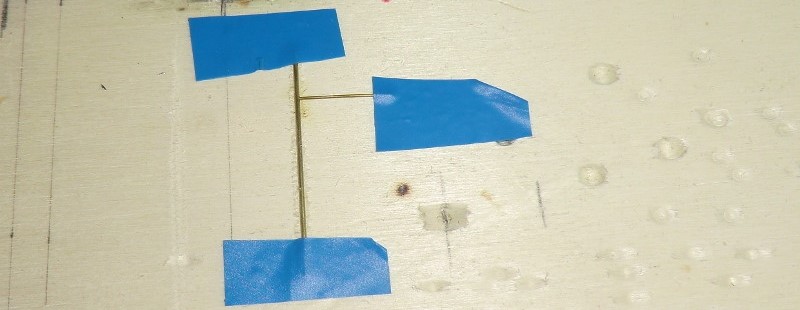

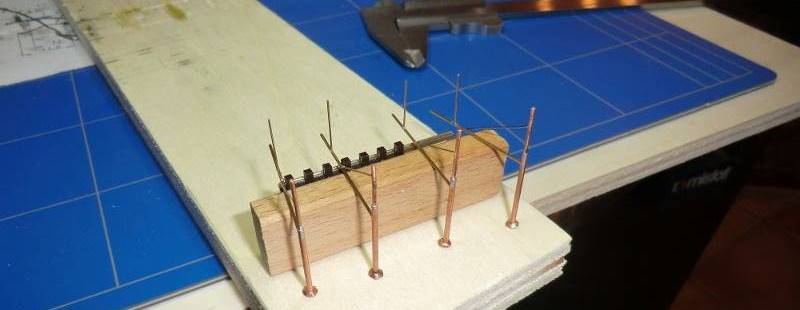

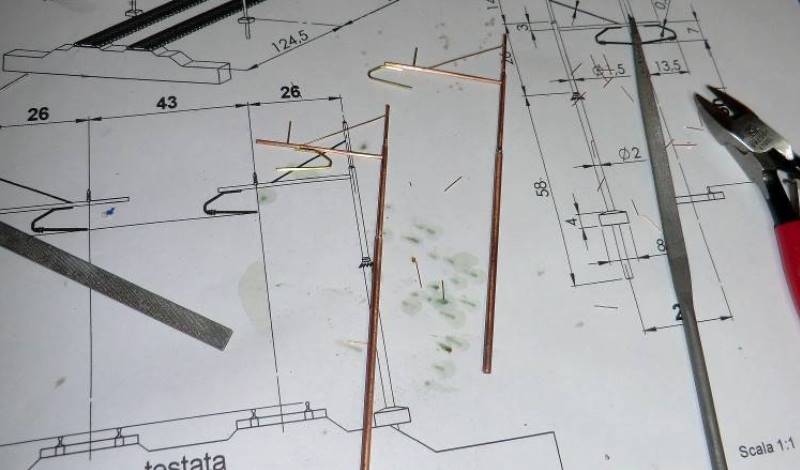

Assemblaggio delle parti.

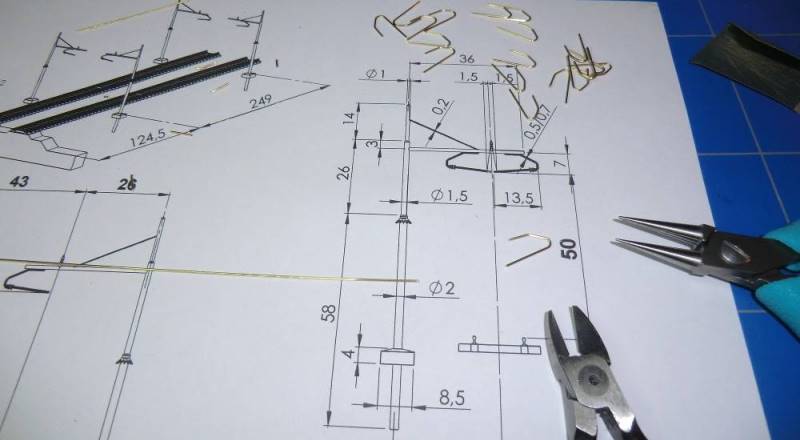

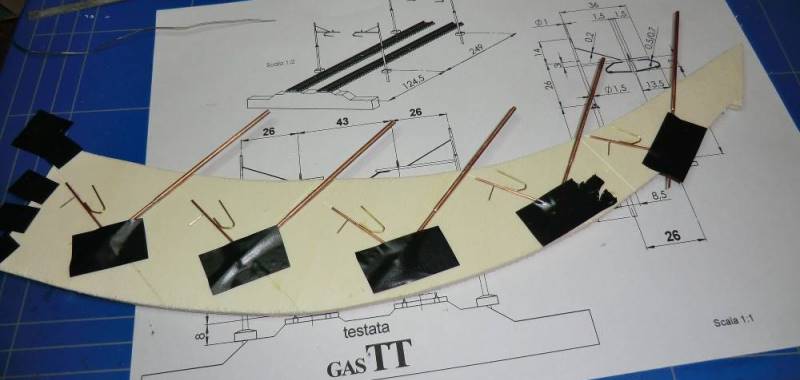

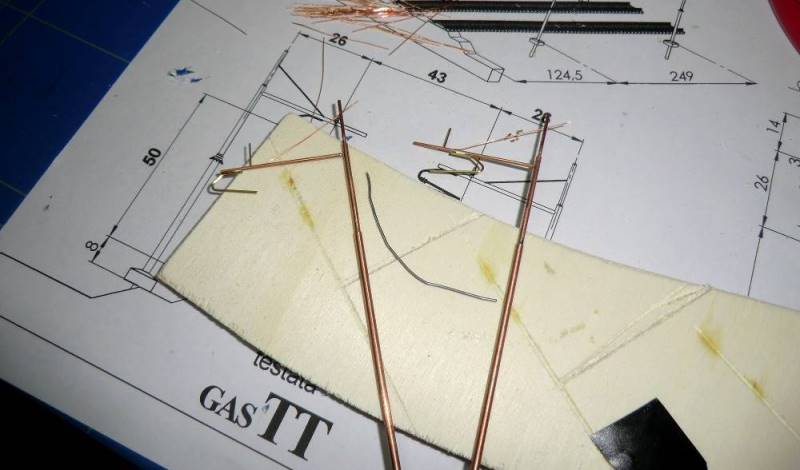

Formazione delle mensole con tondino diametro 0,7mm.

Per i cavi "tirante", ho utilizzato dei fili di rame molto sottili estratti da un cavetto di terra.

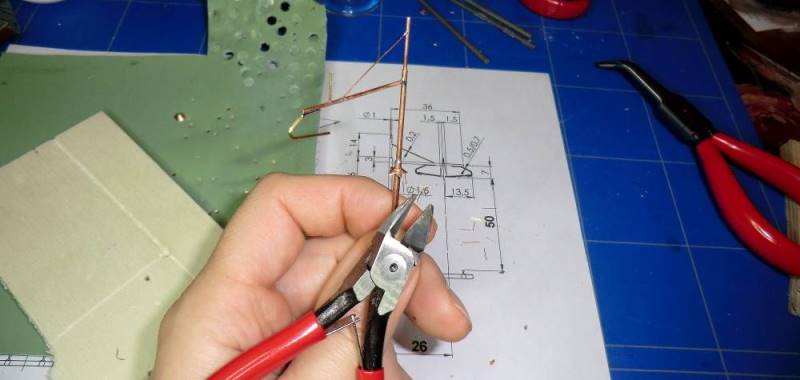

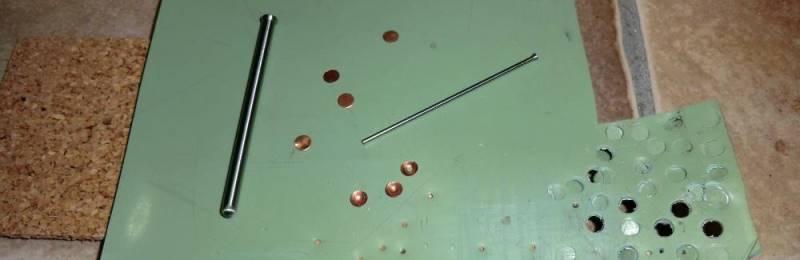

Formazione, posizionamento e taglio dei particolari antisalita (procedura simile a quella utilizzata per la costruzione dei lampioni di Carnate ).

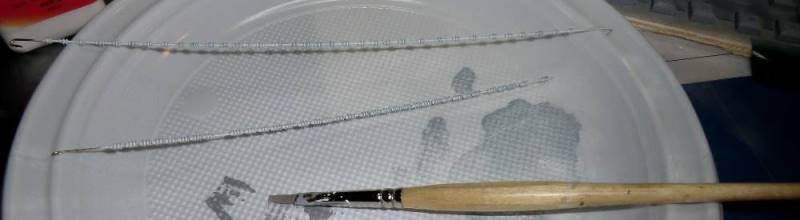

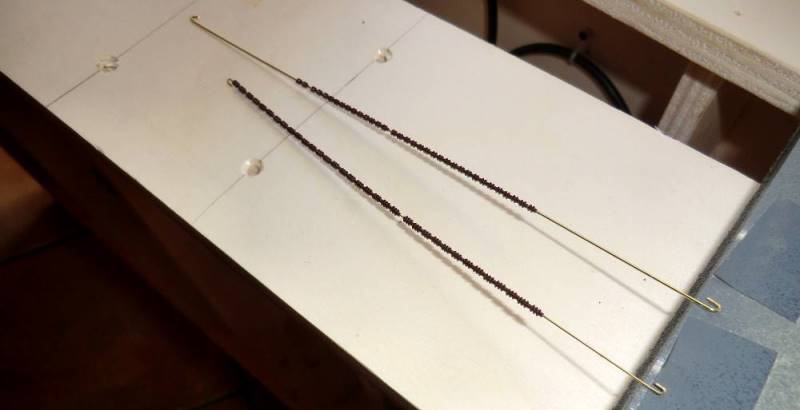

Recuperati gli isolatori, ho proceduto nella preparazione e verniciatura.

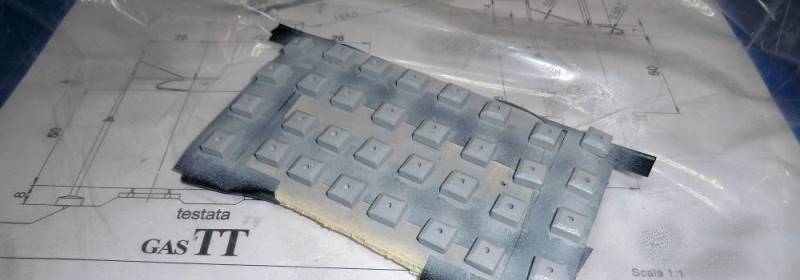

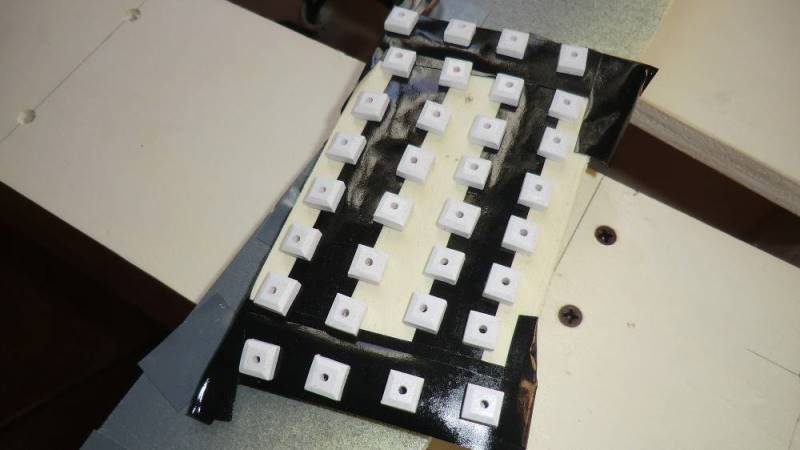

Da un foglio di forex di spessore 4mm, ho estratto i plinti, forandoli e smussandoli; fermati su di un piano hanno ricevuto la colorazione ad aerografo.

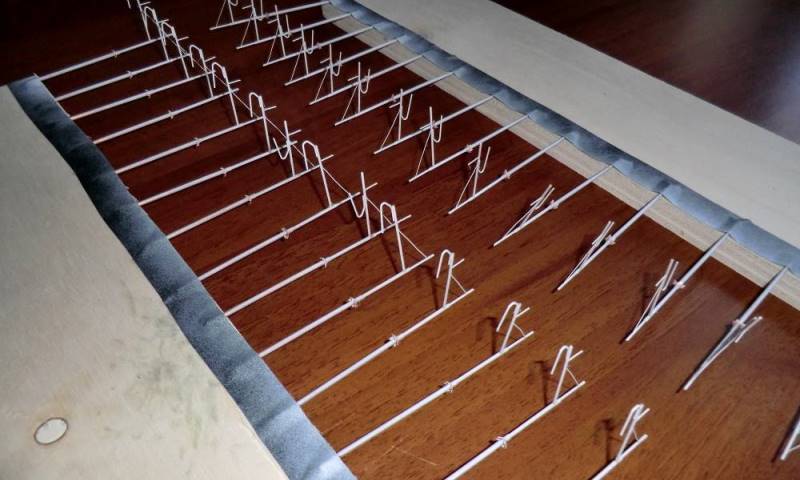

Prima mano di fondo di stucco con bomboletta spray.

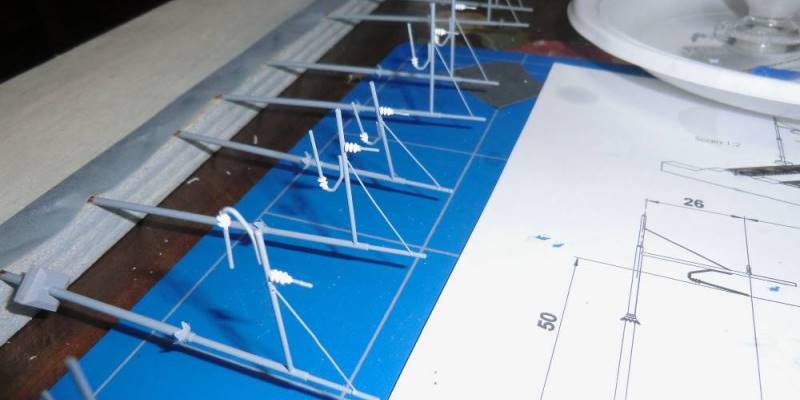

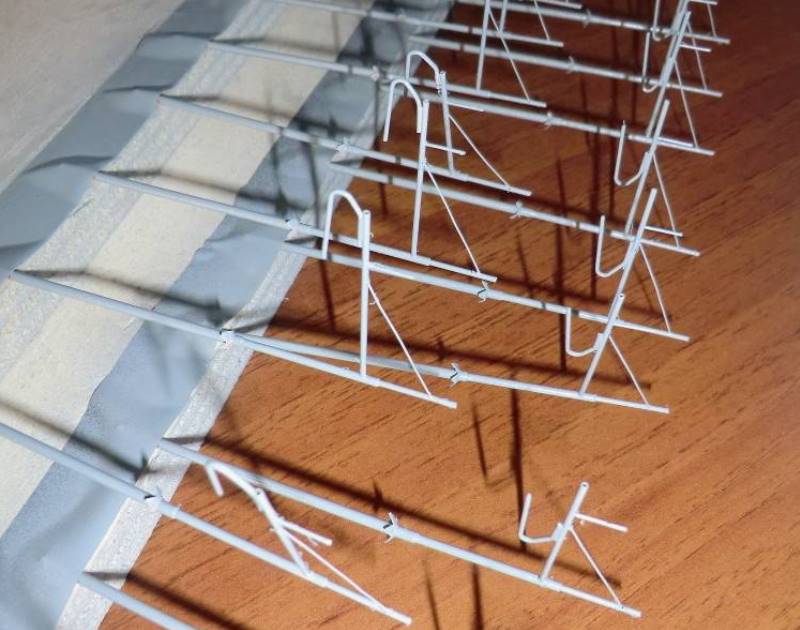

Colorazione finale con RAL 7000 bomboletta spray.

Applicazione degli isolatori e dei plinti.

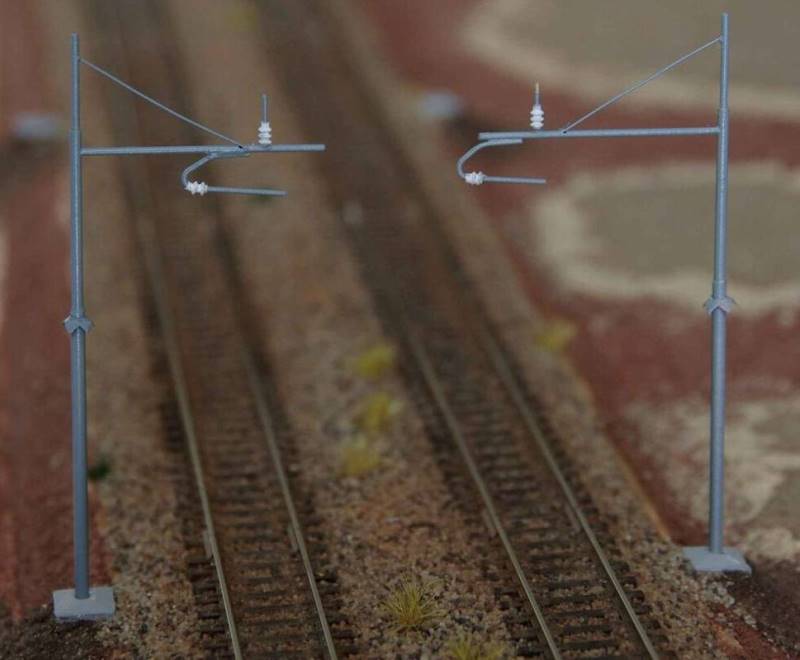

A questo punto i nostri pali sono pronti per essere inseriti nel nostro modulare…

L'autore Riccardo Rigamonti, è a disposizione per domande, curiosità, informazioni e chiarimenti nella DISCUSSIONE FORUM GAS TT
Se sei interessato ai disegni quotati dei pali della linea aerea in scala, accedi alla PAGINA DEI DOWNLOAD
