Colonna idraulica in scala 1:87

(a cura di Antonio Di Liberto)

In questa fotoguida, vi illustro la tecnica utilizzata per realizzare alcune colonne idriche che ho inserito nel mio impianto ferroviario.
Spero che la guida possa aiutare chi volesse cimentarsi nell'autocostruzione.

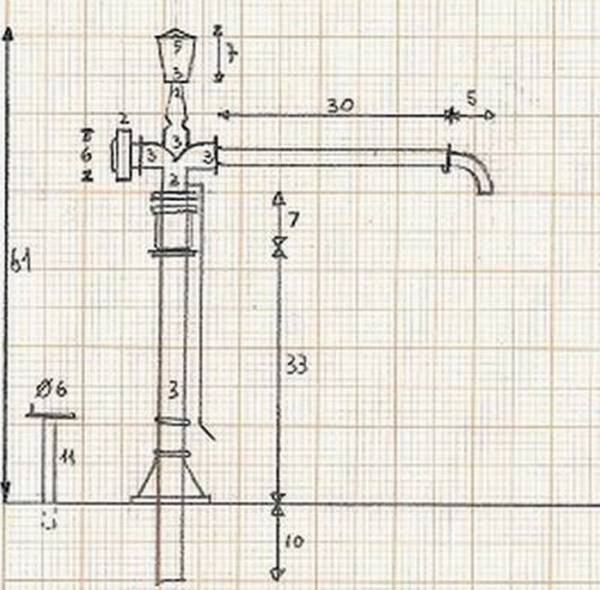

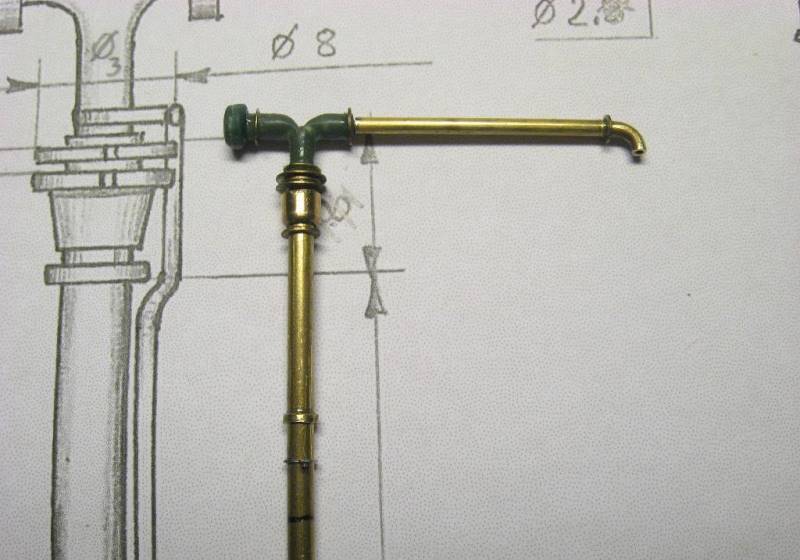

Per facilitare ulteriormente l'opera, inizio con l'inserire un disegno con le principali misure, le altre non indicate potranno essere facilmente ricavate tenendo presente che nel disegno, su carta millimetrata, ad ogni quadratino corrisponde 1 mm.

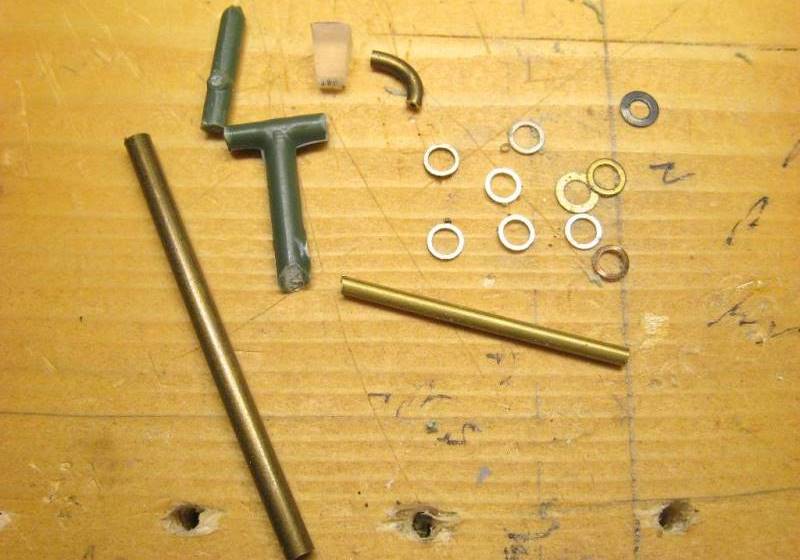

Per la costruzione occorrerà il seguente materiale:
- tubetto di ottone del diametro di 3 mm. per il corpo principale;
- tubetto di ottone del diametro di 2 mm. per il braccio ed il bocchettone;
- tondino da 1,5 mm. per la colonnina del rubinetto;
- rondelline di ottone che possono anche essere ricavate dal taglio dei tubetti;
- plastica per realizzare il corpo doppio ed il supporto lanterna;
- plexigass listello 5x5 per realizzare la lanterna;

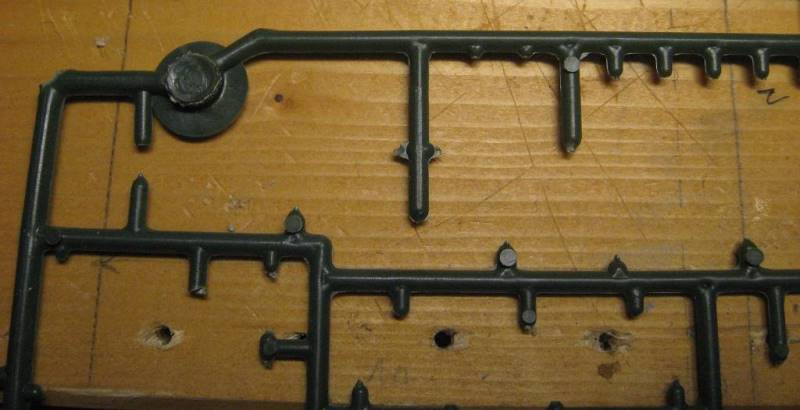

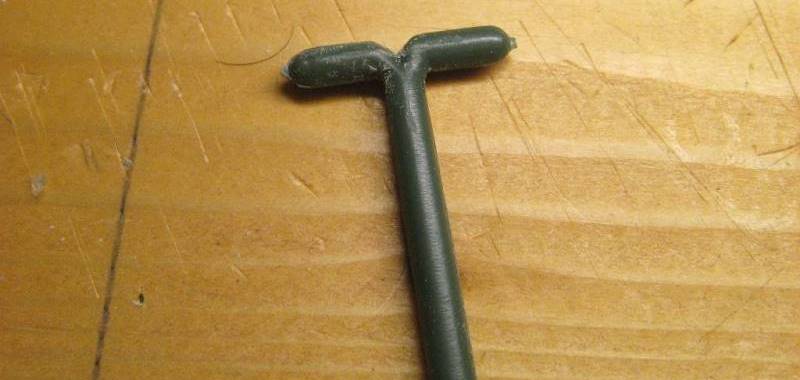

Per realizzare il corpo doppio ho utilizzato la parte a "T" della plastica di supporto presente in tutti i kit di plastica.

Le foto successive evidenziano in maniera chiara le ulteriori fasi.

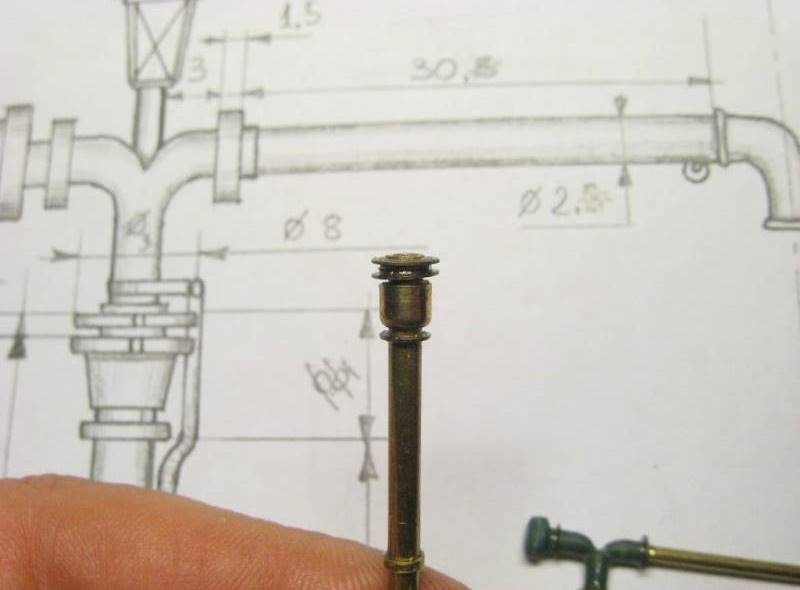

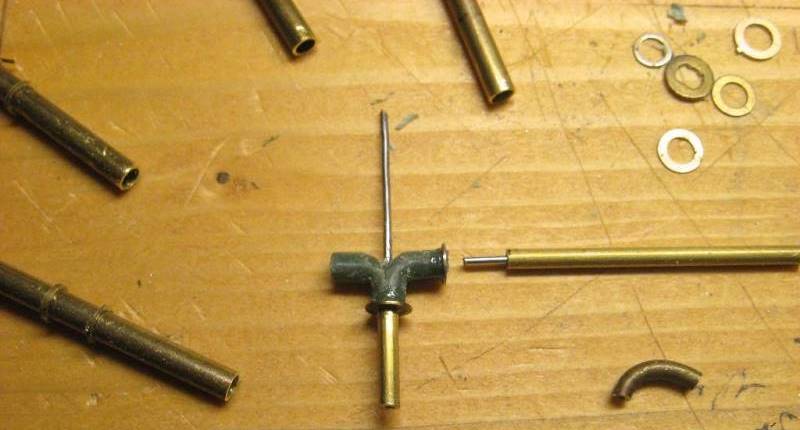

Dopo aver sagomato il corpo doppio, si deve praticare la foratura, con punta di trapano adeguata (circa 1 mm.) ed inserire un supporto metallico, ottimo quello delle graffette per carta, che servirà in basso per l'inserimento di un tubetto di ottone da 2 mm. di diametro e, per la parte alta, per inserire la base della lanterna e la stessa lanterna. N.B. Nelle precedenti foto si vede che la base del corpo doppio è realizzata con la stessa plastica, ma nelle fasi successive ho visto che viene meglio inserendo il supporto di ottone.

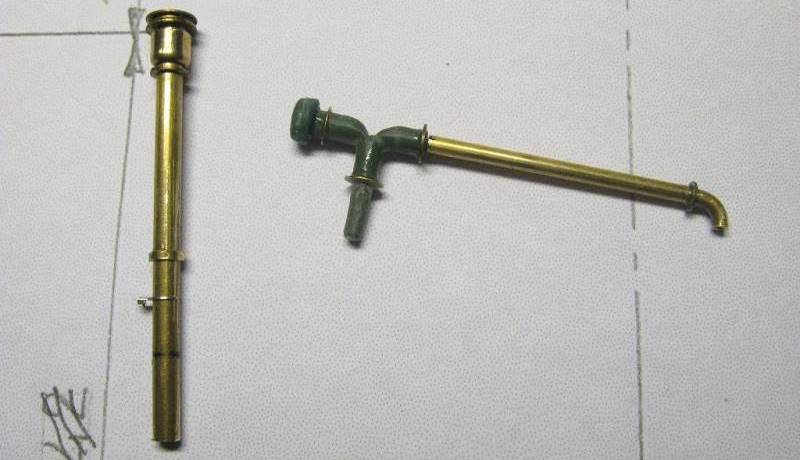

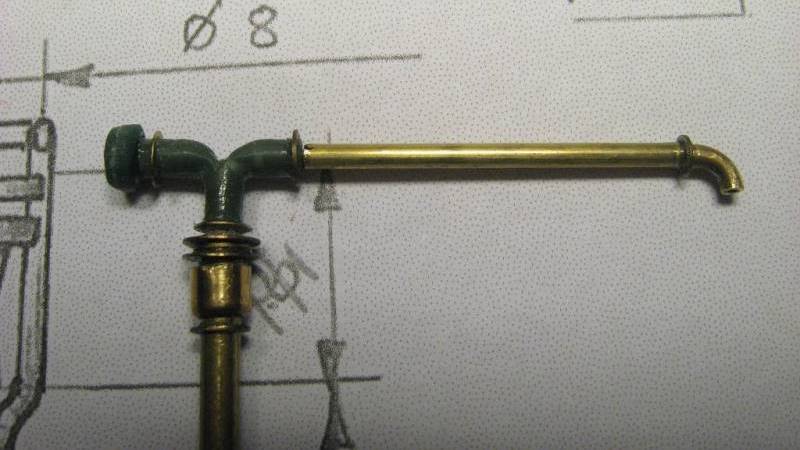

Allo stesso modo si fora una parte del corpo doppio e si inserisce il braccio, dopo aver inserito nel tubetto un supporto metallico che garantisce una maggiore resistenza.
Tutti i pezzi sono da incollare con colla cianoacrilica, anche le rondelline sul corpo principale.

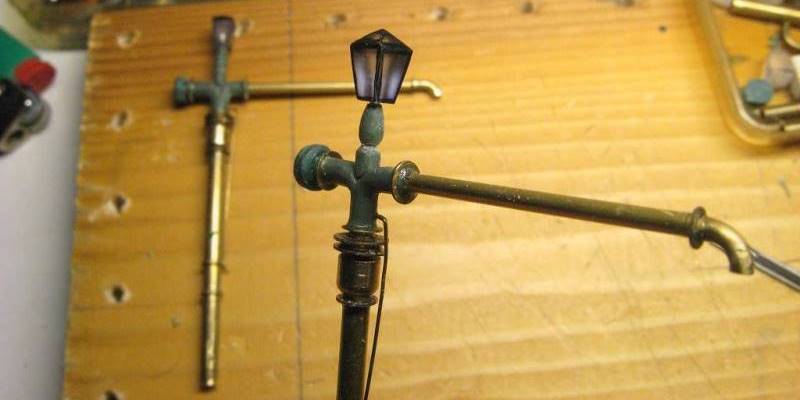

La lanterna va sagomata dal plexiglas 5x5, mentre il supporto può essere realizzato con il tondino di plastica opportunamente tornito con una limetta.
Vi assicuro che una volta presa la mano il lavoro è molto semplice.

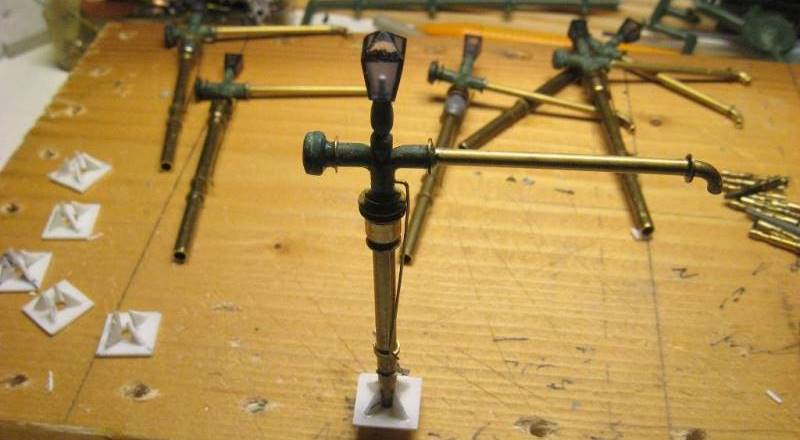

La base di supporto della colonna va fatta con del plasticard da 1 mm e lo stesso per i supporti laterali triangolari.

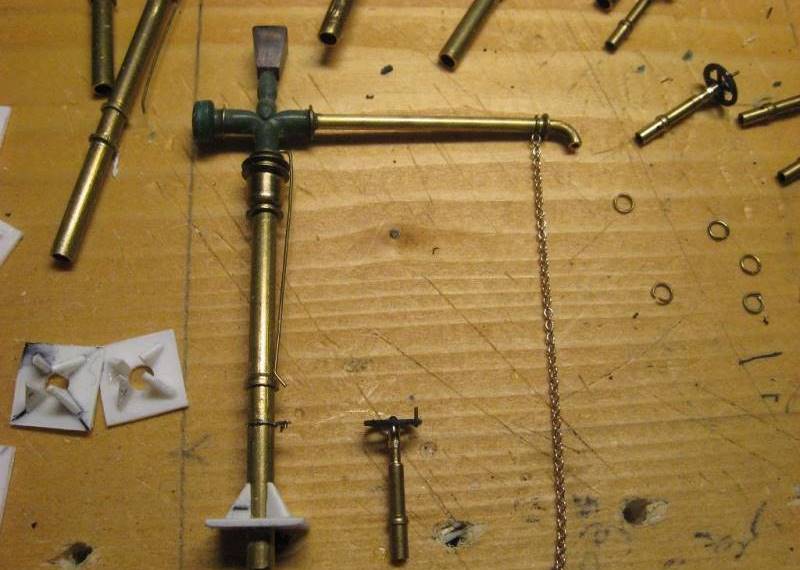

La colonnina con volantino può essere ricavata da un tondino del diametro di 1,5 mm (io ho utilizzato un tubetto di ottone presente in tutti gli accendini usa e getta, la parte da cui fuoriesce la fiamma).
Il volantino del diametro da 6 mm può essere costruito con del plasticard o con delle rondelline in metallo, ma con un pò di fantasia, guardandosi intorno, può essere fatto con qualsiasi materiale.

Una catenina sottile (da modellismo, meglio se brunita) completerà l'opera.

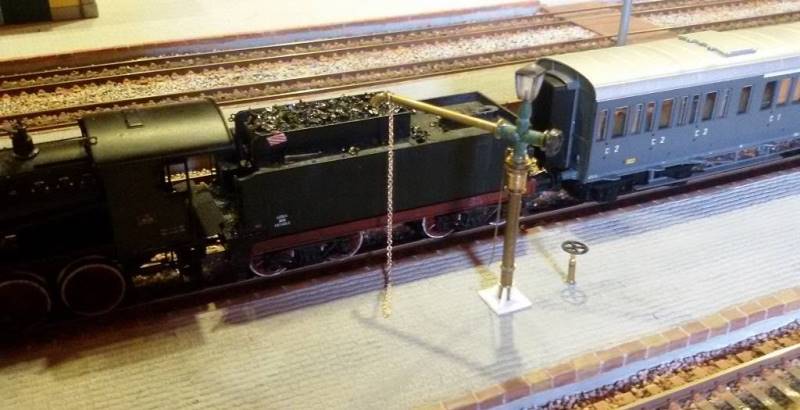

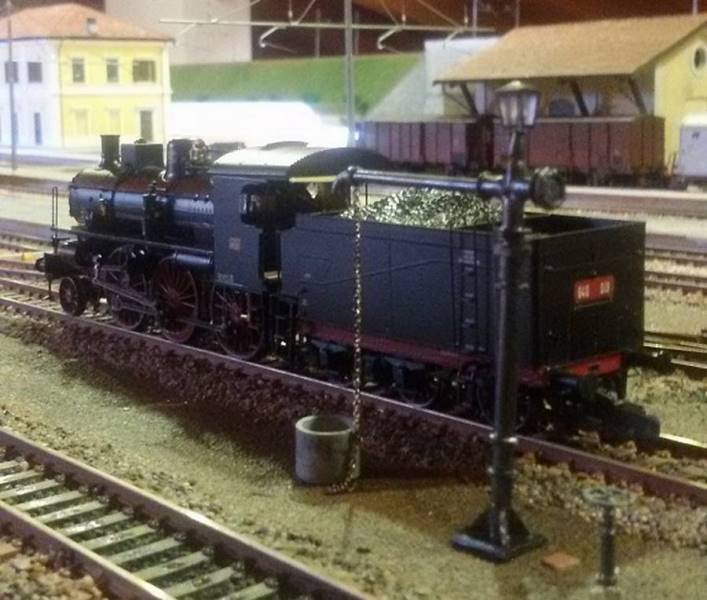

Foto del lavoro ultimato con verniciatura ed inserimento del pozzetto di scarico e tombino d'ispezione.

Trovate la discussione sul mio plastico ferroviario in queste pagine del Forum GAS TT .
L'autore Antonio Di Liberto, è a disposizione per domande, curiosità, informazioni e chiarimenti nella DISCUSSIONE FORUM GAS TT
