Capra di sollevamento

(a cura Paolo Rigon)

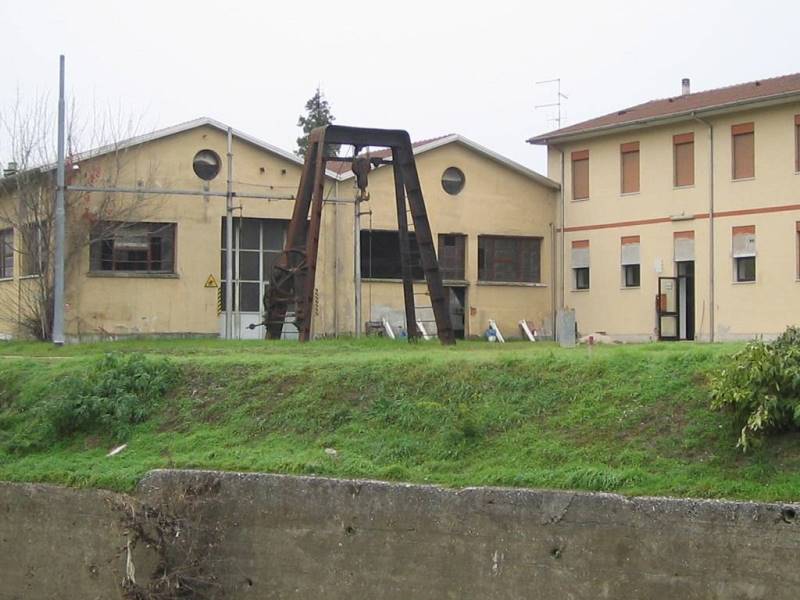

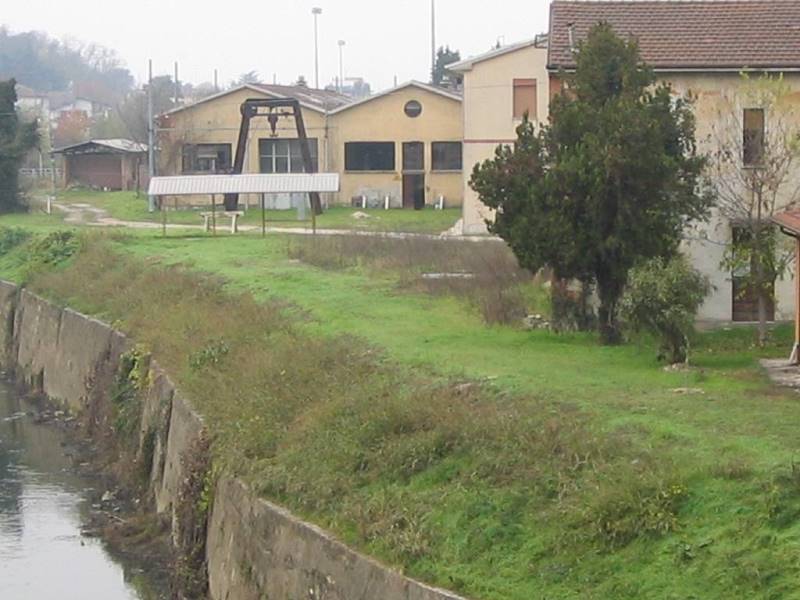

Per la realizzazione di questo accessorio, sono partito dai disegni trovati su Rotaie.it e da un paio di foto scattate a Vicenza.

Ho deciso di utilizzare materiali che avevo in casa; pertanto la struttura principale, che nella realtà richiederebbe un profilato a L, l'ho invece realizzata con forex spessore 5mm.

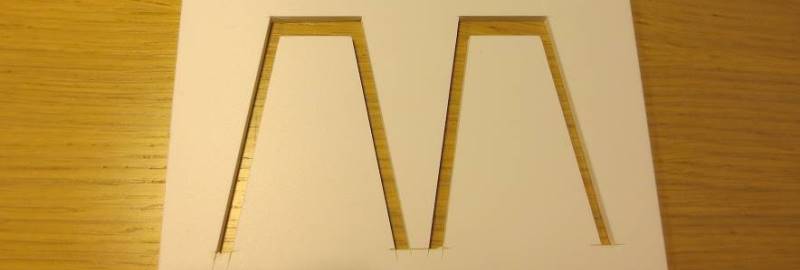

Ho realizzato queste 2 "V" rovesciate e incollato frapponendo 2 piccoli tramezzi per creare l'alloggiamento della puleggia alta.

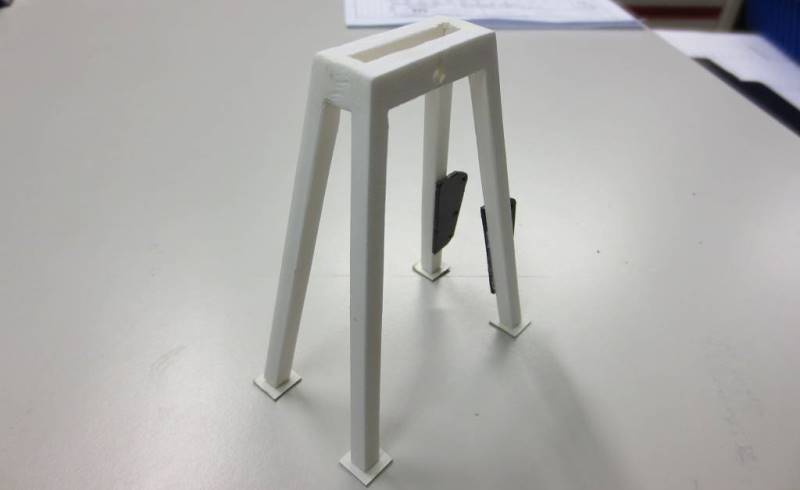

Ho quindi stuccato e carteggiato il tutto.

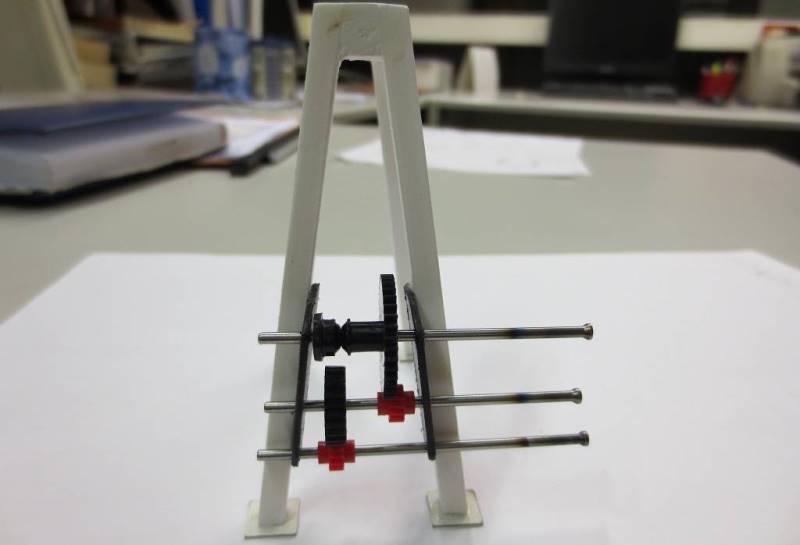

Le 2 piastrine nere sono ricavate da pezzi scarti di plastica su cui ho creato i fori di alloggio per gli alberi porte ruote dentate.

Logicamente i fori devono essere fatti a distanza debita in base alle ruote dentate che si hanno a disposizione.

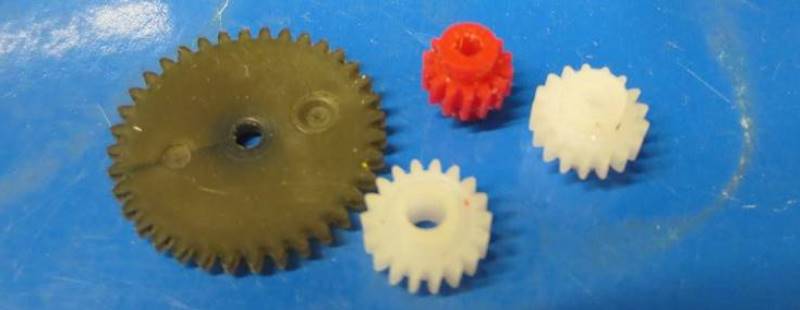

Io ho usato vecchi ingranaggi di mangiacassette e altro (quindi prima di forare è importante avere tutti i componenti in mano e calcolarne l'interasse).

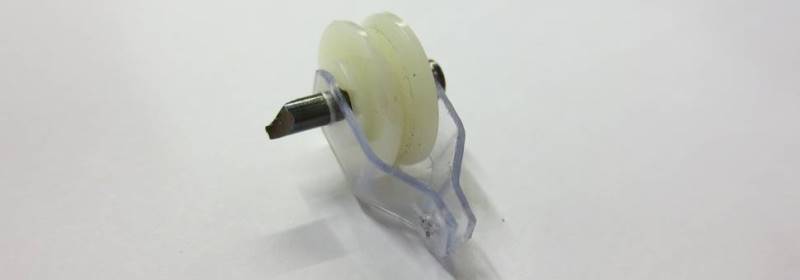

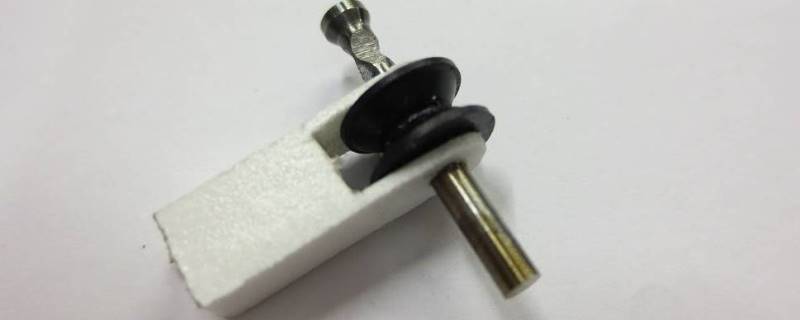

Anche le pulegge sono realizzate con vecchi pezzi di qualche elettrodomestico e adattate con supporti in forex o plastica trasparente delle confezioni.

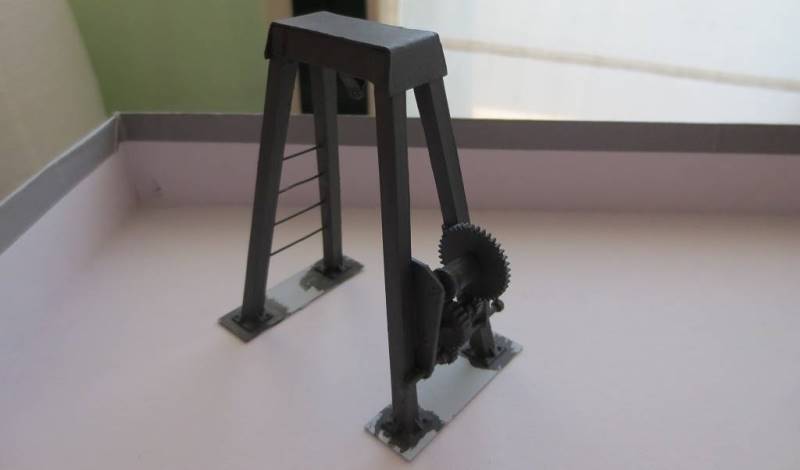

Ho incollato il tutto e dopo aver dato una mano di primer grigio, ho colorato la struttura principale con colori acrilici.

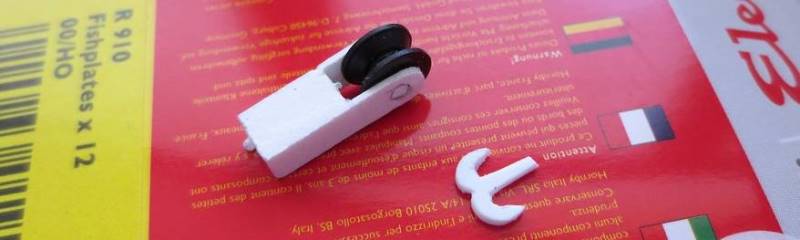

Successivamente ho colorato e posizionato anche la puleggia alta e quella bassa completa di gancio (realizzato sagomando un pezzetto di forex).

Ho aggiunto una piccola copertura centrale in cartoncino e la tettoia degli ingranaggi realizzata con il cartoncino delle merendine.

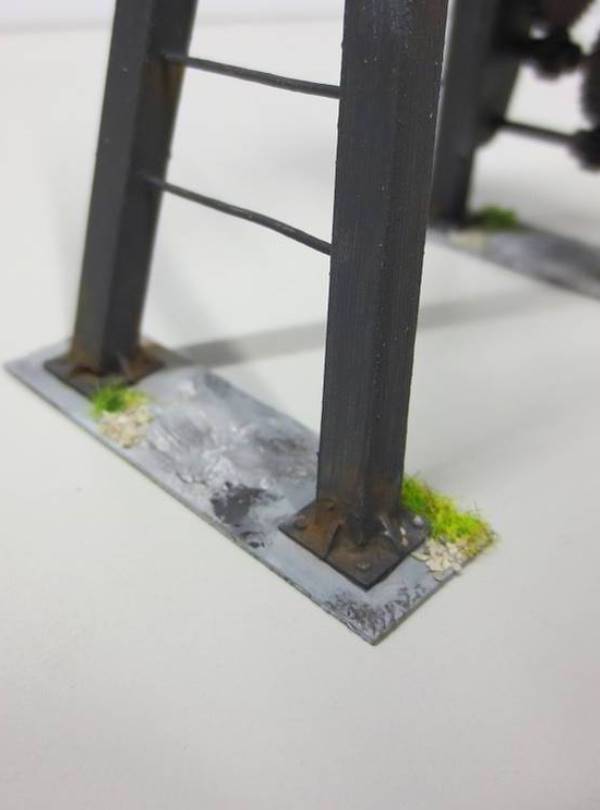

Un pò di sporcatura con polveri e qualche erbaccia incolta…

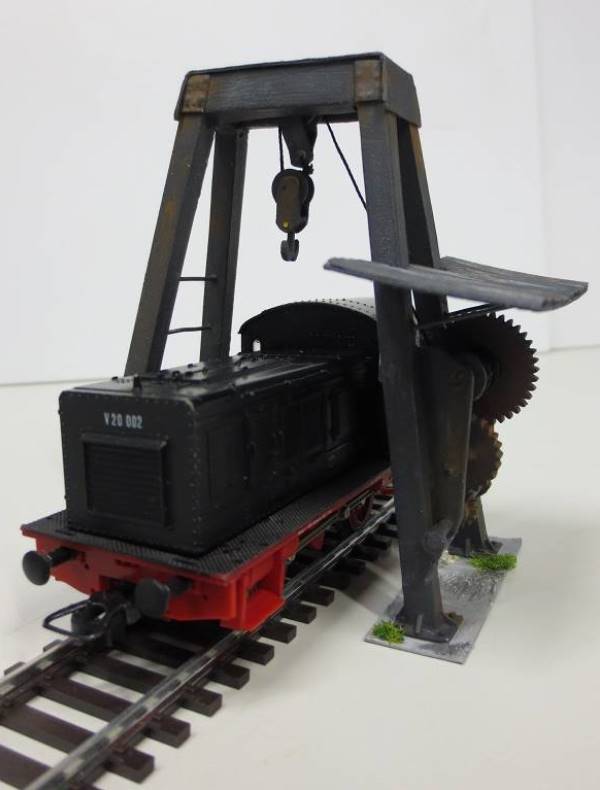

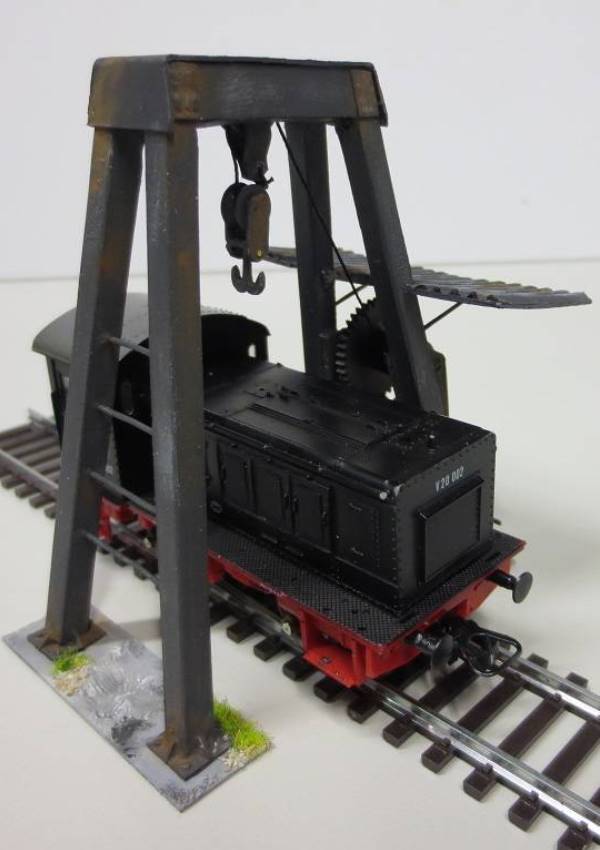

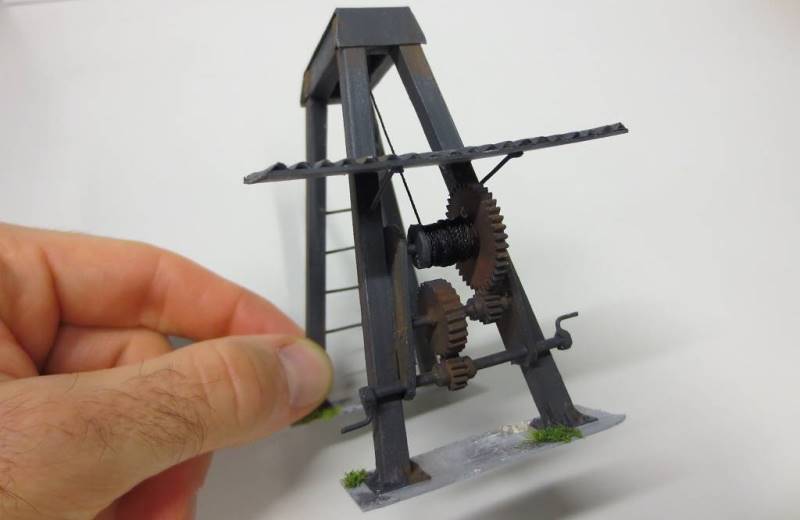

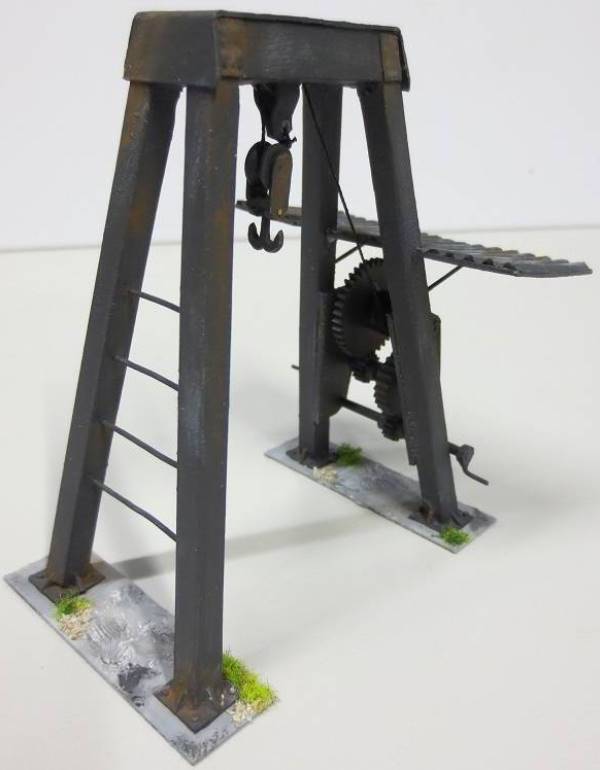

…ed ecco la capra ultimata vista dai due lati contrapposti.

L'autore Paolo Rigon, è a disposizione per domande, curiosità, informazioni e chiarimenti nella DISCUSSIONE FORUM GAS TT
