Test Rocrail

Messaggio da wolf05 » gio gen 10, 2019 11:47 pm

Buona sera a tutti,
sto andando avanti con la sperimentazione di rocrail e di tutti i moduli per il controllo e l'automazione.
Il tracciato sperimentale, seppur semplice, permette di testare il movimento e il controllo di uno o più locomotori.
Per questo tracciato ho usato i seguenti componenti:
- software rocrail
- modulo occupazione tratta S8 di dccworld.it
- modulo loconet per la connessione al pc, LNPC di dccworld.it
- scheda per gestione scambi DAC-A100 di oscilloscopio.it
- binari Tillig e scambi Roco con motori elettrici
- centrale digitale Hornby Elite
- D443 Os.kar con decoder sonoro Esu

Il tracciato prevede due binari affiancati e lunghi circa 240 cm e interconnessi con scambi.
Di seguito un paio di schemi:

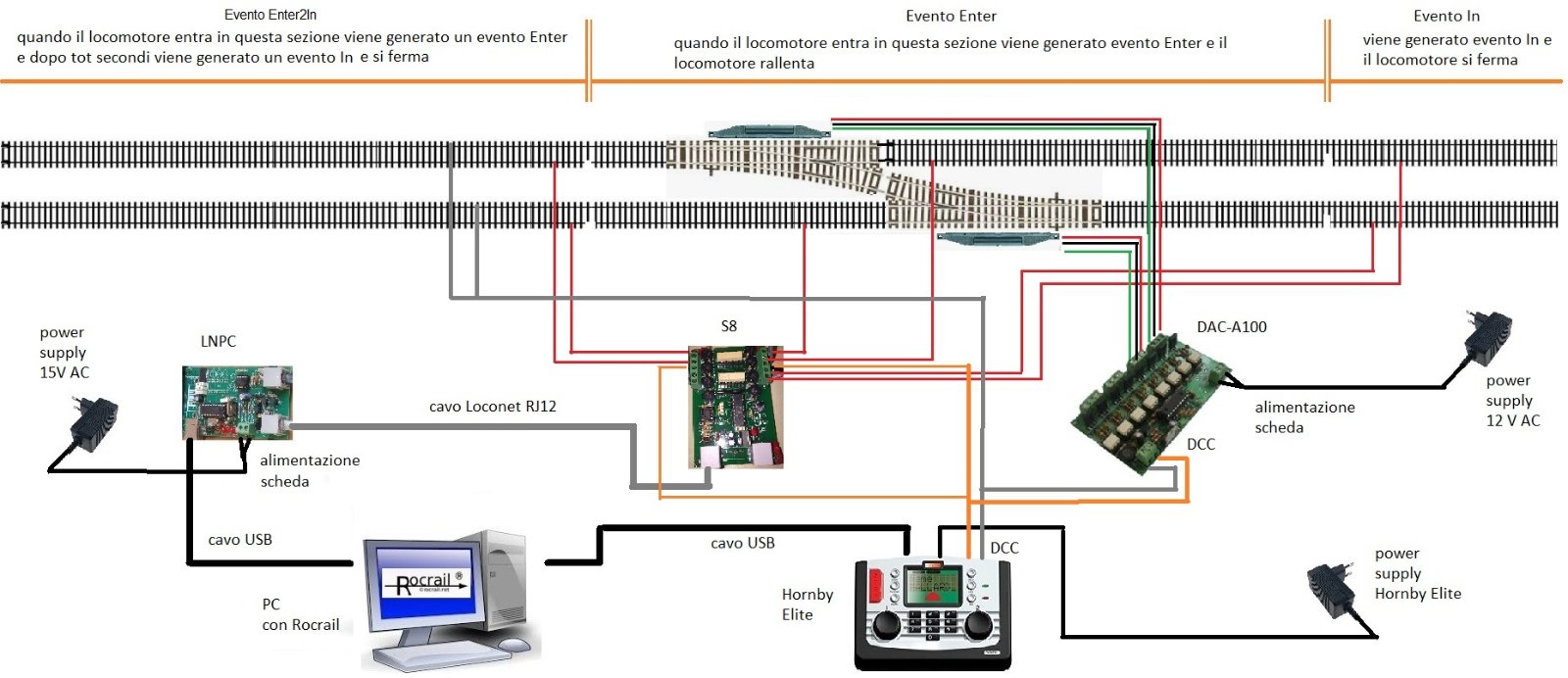

schema dei collegamenti v2.2.jpg
schema elettrico e dei collegamenti

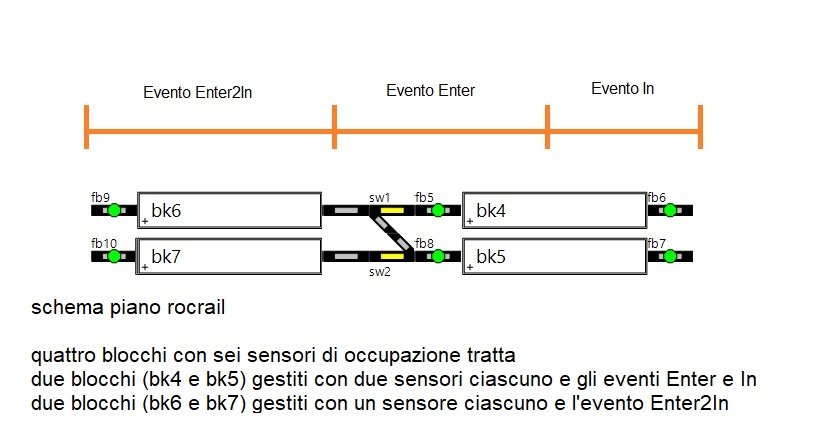

Schema Rocrail v2.jpg
schema piano binari Rocrail
Al seguente link un breve video con il test di funzionamento.
Il software Rocrail è stato configurato per permettere al locomotore di svolgere servizio navetta, movimento avanti e indietro, con una temporizzazione di circa 10s. il software rocrail scegli, in maniera casuale, il blocco libero per instradare il locomotore.



Ciao

Luca
Luca - Roco Z21 e Hornby Elite DCC controllers, sensors (S4/S8, LNPC) by dccworld.it, turnout decoder DAC-A100 by oscilloscopio.it
Il mio canale Youtube
C'è una verità elementare, la cui ignoranza uccide innumerevoli idee e splendidi piani: nel momento in cui uno si impegna a fondo, anche la provvidenza allora si muove. Infinite cose accadono per aiutarlo, cose che altrimenti mai sarebbero avvenute... Qualunque cosa tu possa fare, o sognare di poter fare, incominciala. L'audacia ha in sè genio, potere, magia. Incomincia adesso. (cit. forse Goethe)

Avatar utente
adobel55
Socio GAS TT
Messaggi: 8445
Iscritto il: ven nov 18, 2011 3:51 pm
Nome: Adolfo
Regione: Lazio
Città: Roma
Ruolo: Moderatore
Età: 64
Stato: Non connesso

Re: Test Rocrail

Messaggio da adobel55 » gio gen 10, 2019 11:57 pm

Direi che il test è andato bene.
Puoi gestire due loco contemporaneamente ?
Ciao

Avatar utente
wolf05
Messaggi: 23
Iscritto il: ven gen 04, 2013 4:08 pm
Nome: Luca
Regione: Lazio
Città: Roma
Età: 49
Stato: Non connesso

Re: Test Rocrail

Messaggio da wolf05 » ven gen 11, 2019 2:46 pm

Buongiorno Adolfo, si possono gestire due ed anche tre loco.
Diciamo che ci deve essere almeno un blocco in più libero del totale delle loco che possono essere gestite/controllate.
In questo caso, su questo tracciato di test, abbiamo quattro blocchi e quindi al massimo tre loco possono muoversi. L'automatismo che ne viene fuori non è molto interessante.
Con due invece la cosa diventa divertente.
Nei prossimi giorni farò un nuovo video con due loco.
Ciao

Luca
Luca - Roco Z21 e Hornby Elite DCC controllers, sensors (S4/S8, LNPC) by dccworld.it, turnout decoder DAC-A100 by oscilloscopio.it
Il mio canale Youtube
C'è una verità elementare, la cui ignoranza uccide innumerevoli idee e splendidi piani: nel momento in cui uno si impegna a fondo, anche la provvidenza allora si muove. Infinite cose accadono per aiutarlo, cose che altrimenti mai sarebbero avvenute... Qualunque cosa tu possa fare, o sognare di poter fare, incominciala. L'audacia ha in sè genio, potere, magia. Incomincia adesso. (cit. forse Goethe)

Avatar utente
wolf05
Messaggi: 23
Iscritto il: ven gen 04, 2013 4:08 pm
Nome: Luca
Regione: Lazio
Città: Roma
Età: 49
Stato: Non connesso

Re: Test Rocrail

Messaggio da wolf05 » dom gen 20, 2019 8:19 pm

Ciao a tutti,
ho pubblicato questo nuovo video dove operano due loco




Ciao

Luca
Luca - Roco Z21 e Hornby Elite DCC controllers, sensors (S4/S8, LNPC) by dccworld.it, turnout decoder DAC-A100 by oscilloscopio.it
Il mio canale Youtube
C'è una verità elementare, la cui ignoranza uccide innumerevoli idee e splendidi piani: nel momento in cui uno si impegna a fondo, anche la provvidenza allora si muove. Infinite cose accadono per aiutarlo, cose che altrimenti mai sarebbero avvenute... Qualunque cosa tu possa fare, o sognare di poter fare, incominciala. L'audacia ha in sè genio, potere, magia. Incomincia adesso. (cit. forse Goethe)

Avatar utente
wolf05
Messaggi: 23
Iscritto il: ven gen 04, 2013 4:08 pm
Nome: Luca
Regione: Lazio
Città: Roma
Età: 49
Stato: Non connesso

Re: Test Rocrail

Messaggio da wolf05 » gio feb 14, 2019 10:55 pm

Ancora un test.
Solo che ho cambiato centralina: Roco Z21 (black)

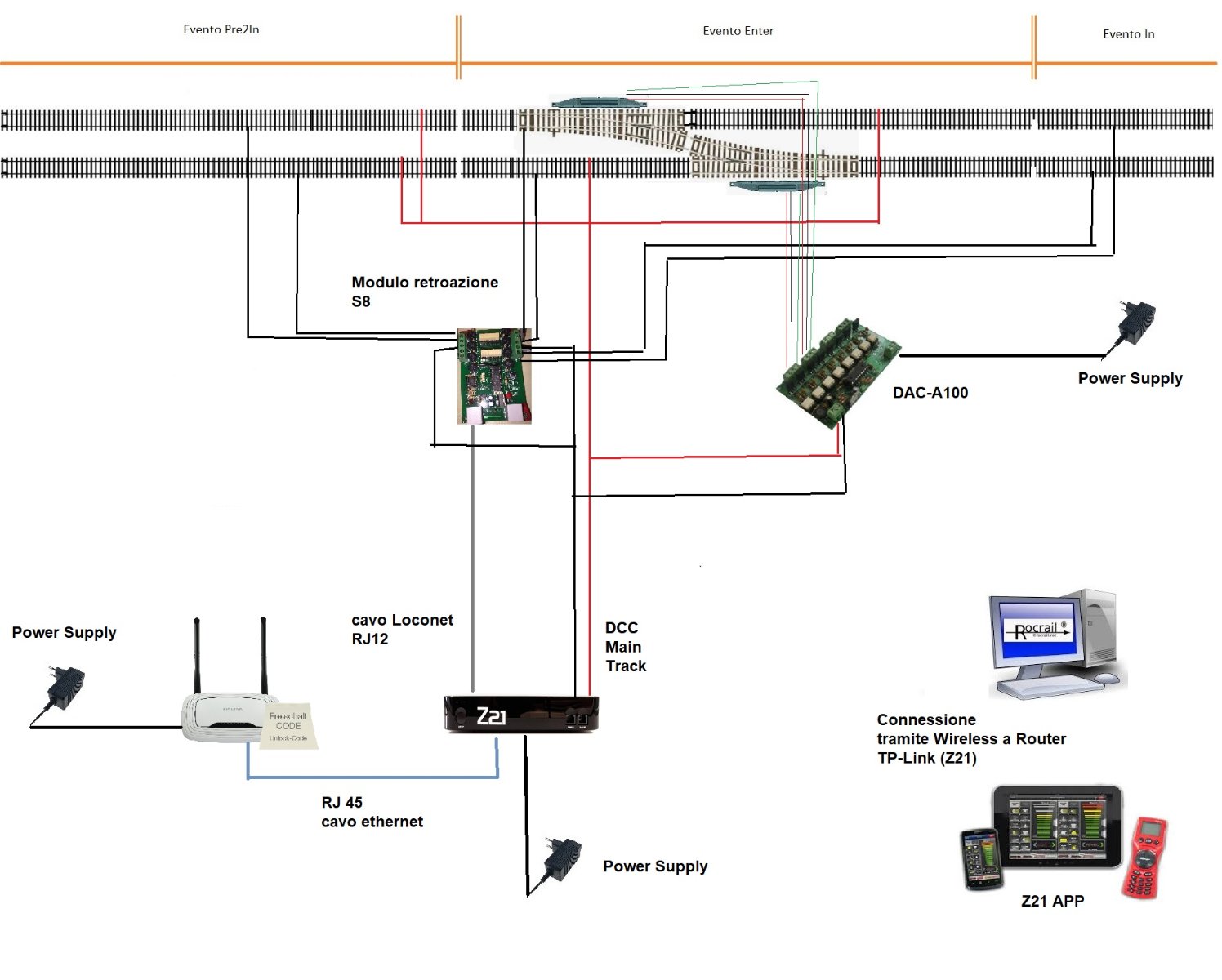

Schema elettrico
schema dei collegamenti v2.jpg
Schema elettrico con Centrale Z21, S8 e DAC-A100
Sto preparando anche la solita guida su come ho configurato Rocrail per funzionare con Z21. Alcune configurazioni sono diverse rispetto a quelle adottate con la Hornby.

La Z21 ha un APP per smartphone che è molto intuitiva e divertente da usare. Poi magari farò una guida anche per questa.
Complessivamente sono contento di questo nuovo acquisto.

Ciao

Luca

PS per il montaggio video ho usato il software OBS Studio
Luca - Roco Z21 e Hornby Elite DCC controllers, sensors (S4/S8, LNPC) by dccworld.it, turnout decoder DAC-A100 by oscilloscopio.it
Il mio canale Youtube
C'è una verità elementare, la cui ignoranza uccide innumerevoli idee e splendidi piani: nel momento in cui uno si impegna a fondo, anche la provvidenza allora si muove. Infinite cose accadono per aiutarlo, cose che altrimenti mai sarebbero avvenute... Qualunque cosa tu possa fare, o sognare di poter fare, incominciala. L'audacia ha in sè genio, potere, magia. Incomincia adesso. (cit. forse Goethe)

Avatar utente
wolf05
Messaggi: 23
Iscritto il: ven gen 04, 2013 4:08 pm
Nome: Luca
Regione: Lazio
Città: Roma
Età: 49
Stato: Non connesso

Re: Test Rocrail

Messaggio da wolf05 » sab feb 16, 2019 3:18 pm

Ecco la guida del video del precedente messaggio.
Test funzionamento software Rocrail, centrale Roco Z21, modulo S8 dccworld.it e decoder per scambi DAC-A100 oscilloscopio.it

https://1drv.ms/b/s!Aj1yoEiYsBzwgZRrOjXQb38K9r_YAA

Se avete suggerimenti, miglioramenti o correzioni da apportare indicatemeli.

Ciao

Luca
Luca - Roco Z21 e Hornby Elite DCC controllers, sensors (S4/S8, LNPC) by dccworld.it, turnout decoder DAC-A100 by oscilloscopio.it
Il mio canale Youtube
C'è una verità elementare, la cui ignoranza uccide innumerevoli idee e splendidi piani: nel momento in cui uno si impegna a fondo, anche la provvidenza allora si muove. Infinite cose accadono per aiutarlo, cose che altrimenti mai sarebbero avvenute... Qualunque cosa tu possa fare, o sognare di poter fare, incominciala. L'audacia ha in sè genio, potere, magia. Incomincia adesso. (cit. forse Goethe)

Avatar utente
wolf05
Messaggi: 23
Iscritto il: ven gen 04, 2013 4:08 pm
Nome: Luca
Regione: Lazio
Città: Roma
Età: 49
Stato: Non connesso

APP Z21 e Rocrail

Messaggio da wolf05 » lun mar 11, 2019 10:28 pm

Buonasera a tutti.

Andiamo avanti con lo studio di Rocrail ma anche della App Z21.
Con questa App, oltre a gestire le locomotive e accessori, è possibile disegnare schematicamente il proprio tracciato e attivare con il touch dello schermo dello smartphone o table gli accessori e, come ho fatto io e come dimostra questo video, farla interagire direttamente con il software Rocrail. Sono stati configurati gli scambi e i tratti di binari con il sensore di occupazione tratta.


[262]

Un saluto

Luca
Luca - Roco Z21 e Hornby Elite DCC controllers, sensors (S4/S8, LNPC) by dccworld.it, turnout decoder DAC-A100 by oscilloscopio.it
Il mio canale Youtube
C'è una verità elementare, la cui ignoranza uccide innumerevoli idee e splendidi piani: nel momento in cui uno si impegna a fondo, anche la provvidenza allora si muove. Infinite cose accadono per aiutarlo, cose che altrimenti mai sarebbero avvenute... Qualunque cosa tu possa fare, o sognare di poter fare, incominciala. L'audacia ha in sè genio, potere, magia. Incomincia adesso. (cit. forse Goethe)

Avatar utente
wolf05
Messaggi: 23
Iscritto il: ven gen 04, 2013 4:08 pm
Nome: Luca
Regione: Lazio
Città: Roma
Età: 49
Stato: Non connesso

App Z21 e Rocrail

Messaggio da wolf05 » dom mar 17, 2019 10:52 am

Buongiorno,
ho fatto un altro video sul tema della App Z21 e Rocrail



Spero si veda meglio del precedente.
Purtroppo non sono riuscito a sincronizzare il video di Rocrail e quello dello smartphone.
Ho colto l'occasione anche per far vedere dove configurare l'app per assegnare gli indirizzi allo scambio e ad uno dei sensori di occupazione.

Ciao

Luca
Luca - Roco Z21 e Hornby Elite DCC controllers, sensors (S4/S8, LNPC) by dccworld.it, turnout decoder DAC-A100 by oscilloscopio.it
Il mio canale Youtube
C'è una verità elementare, la cui ignoranza uccide innumerevoli idee e splendidi piani: nel momento in cui uno si impegna a fondo, anche la provvidenza allora si muove. Infinite cose accadono per aiutarlo, cose che altrimenti mai sarebbero avvenute... Qualunque cosa tu possa fare, o sognare di poter fare, incominciala. L'audacia ha in sè genio, potere, magia. Incomincia adesso. (cit. forse Goethe)

Avatar utente
fabio
Messaggi: 1168
Iscritto il: lun dic 17, 2012 2:16 pm
Nome: fabio
Regione: Lazio
Città: roma
Età: 58
Stato: Non connesso

Re: Test Rocrail

Messaggio da fabio » lun mar 18, 2019 8:08 pm

molto interessante,bel lavoro 8)
