Progetto Zigzag in scala Z/1:220

#1 Messaggio da Stè56 »

Sempre partendo dalla filosofia del progetto Zen, cioè un plastico che sia essenziale, ma anche un oggetto di arredamento da sistemare su una parete, mi è venuta l'idea del progetto Zigzag.

In questo esempio ci sono due stazioni, una alta e una bassa, a due binari, più tre rampe e due "pianerottoli".

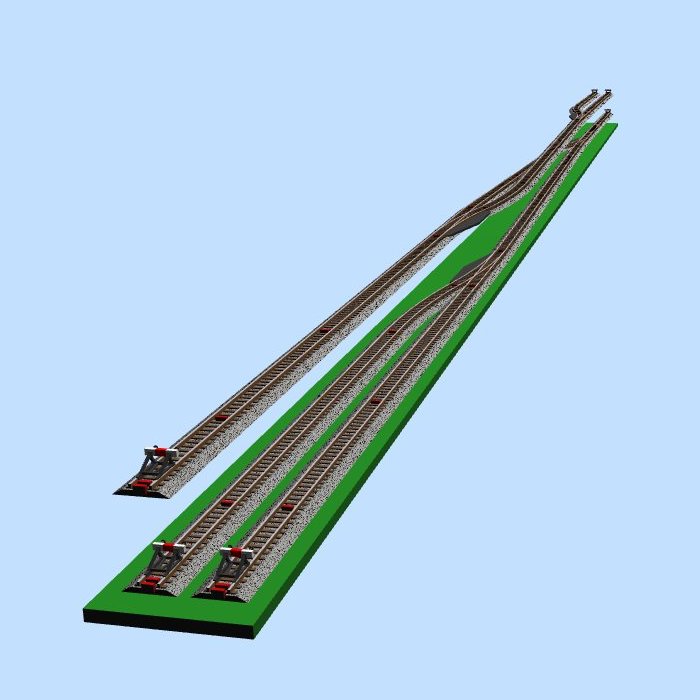

Viste 3D:
Immagine

Immagine

Pianta:
Immagine

Pianta "appiattita":
Immagine

Per salire o scendere, i treni devono zigzagare nella serie di rampe. Siccome i deviatoi Marklin Z sono tallonabili, basta un solo pulsante per configurarli tutti per la salita, più un altro per la discesa (http://www.modellismopavese.com/?smd_pr ... oad_id=371), poi basterà mandare avanti e indietro il treno con la manopola del regolatore (si potrebbe automatizzare, ma non sarebbe Zen!).
Devo farvi notare che questa configurazione richiede un adeguato spazio in larghezza (più di tre lunghezze treno).

Spero di essere stato chiaro! :wink:



Avatar utente
v200
Messaggi: 10404
Iscritto il: domenica 3 maggio 2015, 18:31
Nome: roberto
Regione: Piemonte
Città: Torino
Ruolo: Moderatore
Stato: Non connesso

Re: Progetto Zigzag in scala Z/1:220

#2 Messaggio da v200 »

Un po stile gremagliera e le ferrovie per legname in Nord america, basta fare solo salite dolci per non forzare.
Utilizza un interruttore per cambiare polarità , il reostato del trafo Marklin art 67013 non è il massimo dopo un uso intenso perde facilmente contatto e precisione.


Immagine:
Immagine
13,62 KB

sarebbe ideale un alimentatore PWM come Rokuhan o GaugeMaster per minimi fantastici

Rokuhan


Immagine:
Immagine
391,06 KB

per il gaugeMaster devi poi abbassare il voltaggio a 10 v cc
http://www.gaugemaster.com/controls.html
Roby - In ogni fermodellista in enne c'è un po di masochismo.

Avatar utente
acampanella
Messaggi: 291
Iscritto il: lunedì 13 ottobre 2014, 13:06
Nome: Andrea
Regione: Friuli-Venezia Giulia
Città: Trieste
Stato: Non connesso

Re: Progetto Zigzag in scala Z/1:220

#3 Messaggio da acampanella »

v200 ha scritto:


Utilizza un interruttore per cambiare polarità , il reostato del trafo Marklin art 67013 non è il massimo dopo un uso intenso perde facilmente contatto e precisione.


Immagine:
Immagine
13,62 KB



Roberto, nella veccia discussione sulla scala Z dicevi che tra gli alimentatori marklin sono da preferire quelli ... marroni? o quelli azzurro argento? o quali?
ciao e grazie
Andrea
Andrea C.

Avatar utente
v200
Messaggi: 10404
Iscritto il: domenica 3 maggio 2015, 18:31
Nome: roberto
Regione: Piemonte
Città: Torino
Ruolo: Moderatore
Stato: Non connesso

Re: Progetto Zigzag in scala Z/1:220

#4 Messaggio da v200 »

Marroni per primi poi quelli azzurri argento, attenzioni a quest'ultimi esiste il modello per la tensione utilizzata in U.S.A 120 V :wink: .
Molto valido l'alimentatore Rokuhan
Roby - In ogni fermodellista in enne c'è un po di masochismo.

Avatar utente
Stè56
Messaggi: 178
Iscritto il: venerdì 8 settembre 2017, 13:39
Nome: Stefano
Regione: Marche
Città: Agugliano
Stato: Non connesso

Re: Progetto Zigzag in scala Z/1:220

#5 Messaggio da Stè56 »

Parellalamente al progetto Zen, sto continuando a interessarmi allo Zigzag.
In rete, negli USA, ho trovato diverse pagine riguardo questo tipo di tracciato: là lo chiamano "switchback".
Qui sotto alcuni link:
http://www.justus2.se/rwy/zigzag/index.htm
http://cs.trains.com/mrr/f/88/t/91290.aspx
https://goo.gl/hJEzYv

Per fare lo Zigzag ancora più essenziale, tipo vetrinetta, giocabile con due treni (o più, aumentando i livelli stazione), ho così modificato il tracciato:
Progetto Zigzag2_prospettiva.jpg
Progetto Zigzag2_fronte2.jpg
Progetto Zigzag2.jpg
Non hai i permessi necessari per visualizzare i file allegati in questo messaggio.

Avatar utente
v200
Messaggi: 10404
Iscritto il: domenica 3 maggio 2015, 18:31
Nome: roberto
Regione: Piemonte
Città: Torino
Ruolo: Moderatore
Stato: Non connesso

Re: Progetto Zigzag in scala Z/1:220

#6 Messaggio da v200 »

Viene molto utilizzato con le ferrovie industriali per il legname, esistono realizzazioni molto belle in HOe, On 30 , N ; Z con rotabili auto costruiti.
Anche in Giappone mini plastici con la caratteristica saliscendi è molto gettonata.
In Germania incomincia a prendere piede.
Se ritrovo un vecchio progetto americano lo posto era interessante per l'utilizzo su due piani
Roby - In ogni fermodellista in enne c'è un po di masochismo.

Avatar utente
Stè56
Messaggi: 178
Iscritto il: venerdì 8 settembre 2017, 13:39
Nome: Stefano
Regione: Marche
Città: Agugliano
Stato: Non connesso

Re: Progetto Zigzag in scala Z/1:220

#7 Messaggio da Stè56 »


Avatar utente
v200
Messaggi: 10404
Iscritto il: domenica 3 maggio 2015, 18:31
Nome: roberto
Regione: Piemonte
Città: Torino
Ruolo: Moderatore
Stato: Non connesso

Re: Progetto Zigzag in scala Z/1:220

#8 Messaggio da v200 »

:lol: :lol: Classico pensiero mare in U.S.A :

big is better
Roby - In ogni fermodellista in enne c'è un po di masochismo.

Avatar utente
IpGio
Socio GAS TT
Messaggi: 3781
Iscritto il: domenica 20 maggio 2018, 9:22
Nome: Giorgio
Regione: Lombardia
Città: Nerviano
Ruolo: co-amministratore
Stato: Non connesso

Re: Progetto Zigzag in scala Z/1:220

#9 Messaggio da IpGio »

Chissà se è stato realizzato... ma di tempo ne è passato.
È bello andare a rivedere i topic di un tempo.
Come idea, personalmente la ritengo niente male e adottabile in varie scale.
