Elettrificazione scambi

[aironangela]

Buongiorno e ben ritrovati . Volevo elettrificare alcuni scambi manuali. Ma mi sono posto un problema,per voi sicuramente elementare ma per me visto l'inesperienza consistente. Ho scambi dove l'qzionamento della leva è diversa, mi spiego alcuni scambi hanno la leva di variazione dello stesso che va da nord a sud. in altri la suddetta leva ha un movimento ovest / est, vi chiedo allora i motori che si trovano in commercio valgono per entrambi oppure ognuno ha un suo motore di azionamento? Grazie

<font color="red">Discussione spostata in "collegamenti elettrici".</font id="red">

[MrPatato76]

Per elettrificare intendi motorizzare, giusto?
Potrebbe essere più d'aiuto conoscere la marca di questi scambi...

[Andrea]

Se hai una foto, postala...

[Docdelburg]

Se pensi di mettere i motori in superficie, accanto al meccanismo a leva del deviatoio, dovrai trovare la posizione del motore più idonea a realizzare il tipo di movimento della leva stessa.
Se invece metti i motori al di sotto del deviatoio, il movimento meccanico non ha più importanza e si andranno a muovere gli aghi agendo direttamente sulla traversa mobile degli aghi stessi.

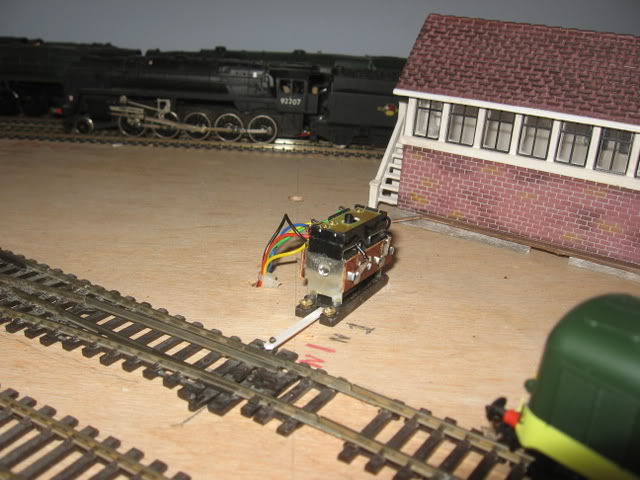

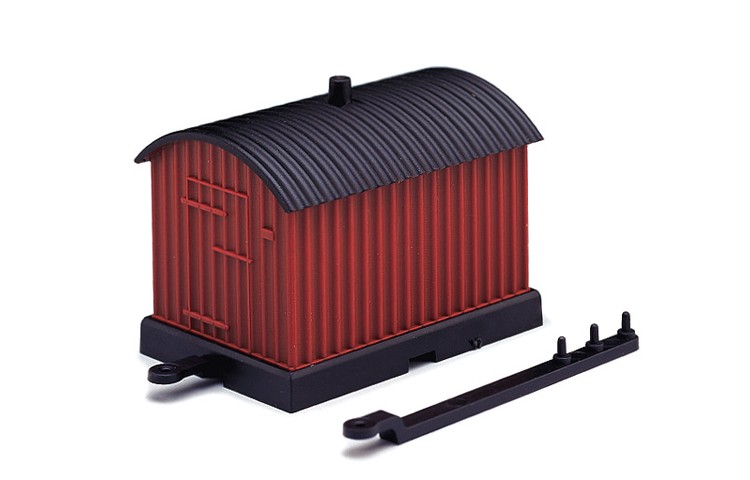

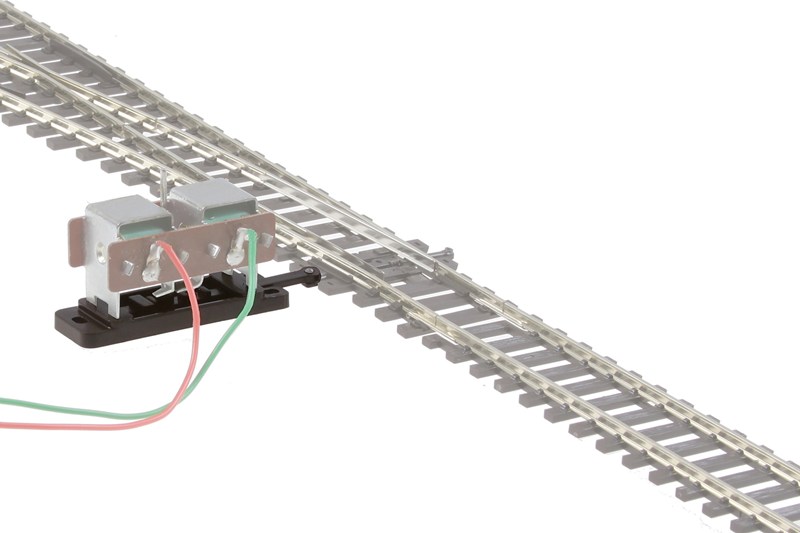

Nel caso i motori stiano in superficie ricorda i motori Peco con basetta e braccio di azionamento, con possibilità di copertura con piccolo edificio di servizio.

Immagine:

47,85 KB

Immagine:

61,39 KB

Immagine:

43,22 KB

[aironangela]

non conosco le marche purtroppo.
dove posso trovare questi tipi di scambi?

Immagine:

47,85 KB

[aironangela]

volevo chiedervi,ma un motore sottoplancia puo essere montato in superficie utilizzando l'apposita basetta?

[Mimmo Valle]

Ti consiglio di leggere qui l'ottima guida di Mauro
topic.asp?TOPIC_ID=11660
e qui
http://www.modellismopavese.com/le-sche ... rotecnica/
Se non sappiamo la marca ed il tipo di deviatoio è un po difficile aiutarti
I motori per scambi peco possono essere montati sottoplancia o in superficie usando due basette diverse

[v200]

Gli scambi o meglio deviatoi, possono avere diversi tipi di motori o attuatori magnetici
In base alle case
Trix
Fleischmann
Roco
Hornby
Peco
Piko
Marklin
Con fine corsa o senza, mono o doppia bobina alimentabili in cc o ca da 12 a 16 V.
Sarebbe utile sapere che deviatoi possiedi e rotaie, nella parte di sotto solitamente trovi il marchio, anche delle foto sarebbero utili.

[v200]

Vari motori per deviatoi

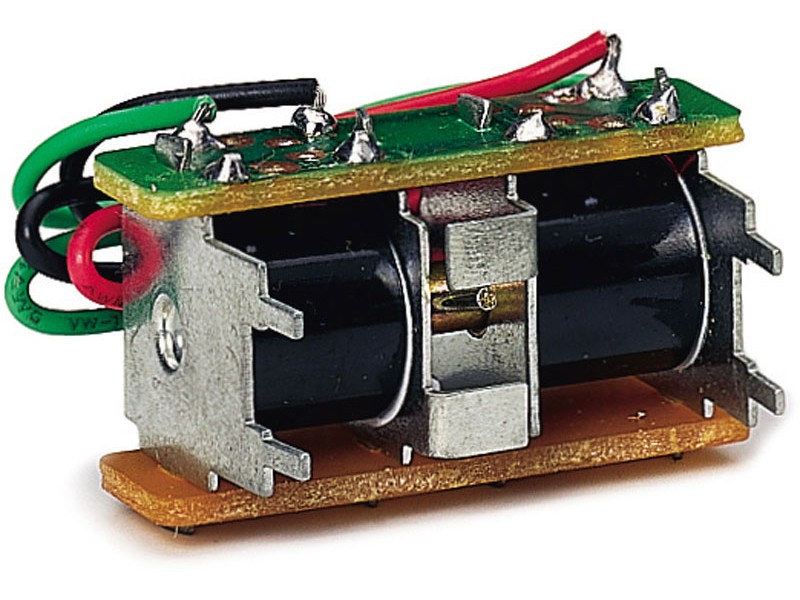

Hornby R 8014



Immagine:

105,04 KB

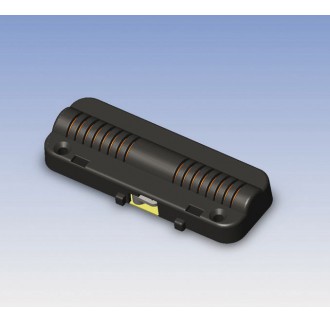

Hornby R 8243
Immagine:

13,92 KB

Roco 61196
Immagine:

19,16 KB

Fleischmann
Immagine:

9,61 KB

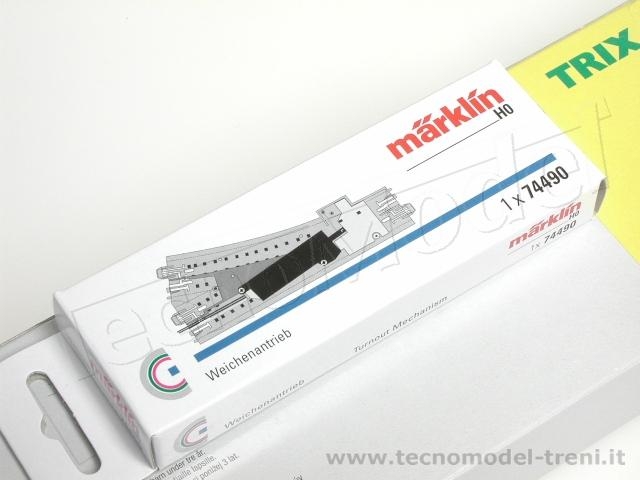

Marklin/Trix
Immagine:

87,01 KB

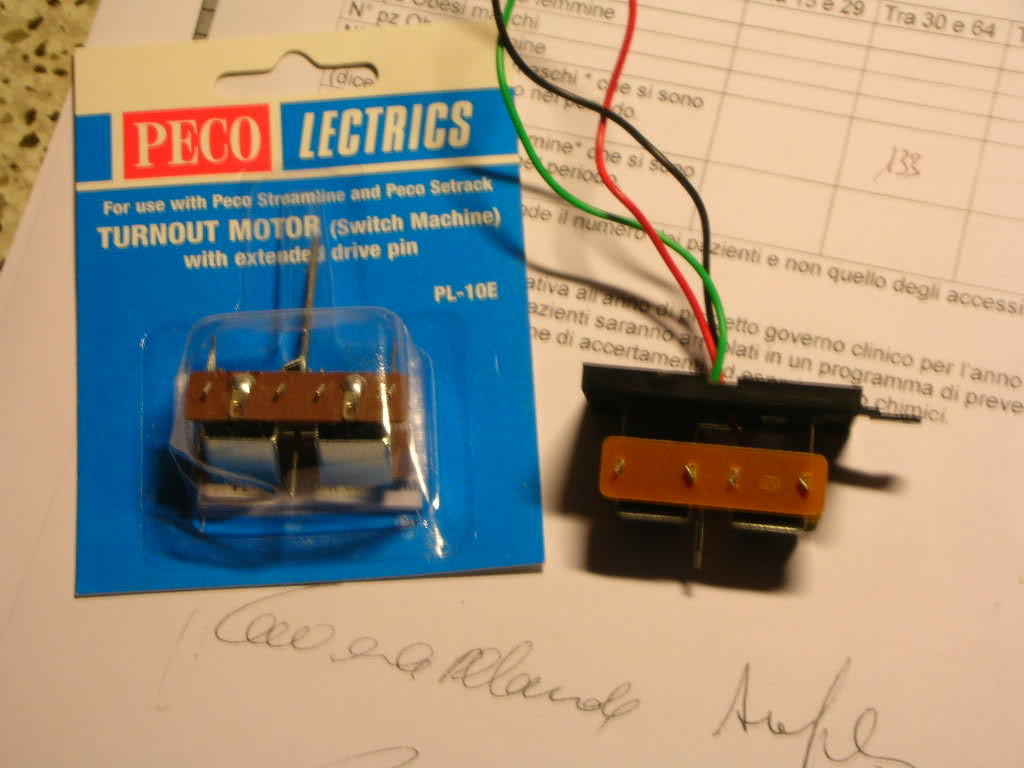

Peco
Immagine:

67,05 KB

Come puoi vedere ci sono vari tipi di motori e non sono tutti.
