Cerco disegni per fare traliccio alta tensione

[Docdelburg]

Nel costruendo modulare con ponte sul fiume Po ho necessità di inserire due tralicci dell'alta tensione con altezza più alta del normale per far sì che i fili possano passare da una sponda all'altra mantenendo un'altezza adeguata.

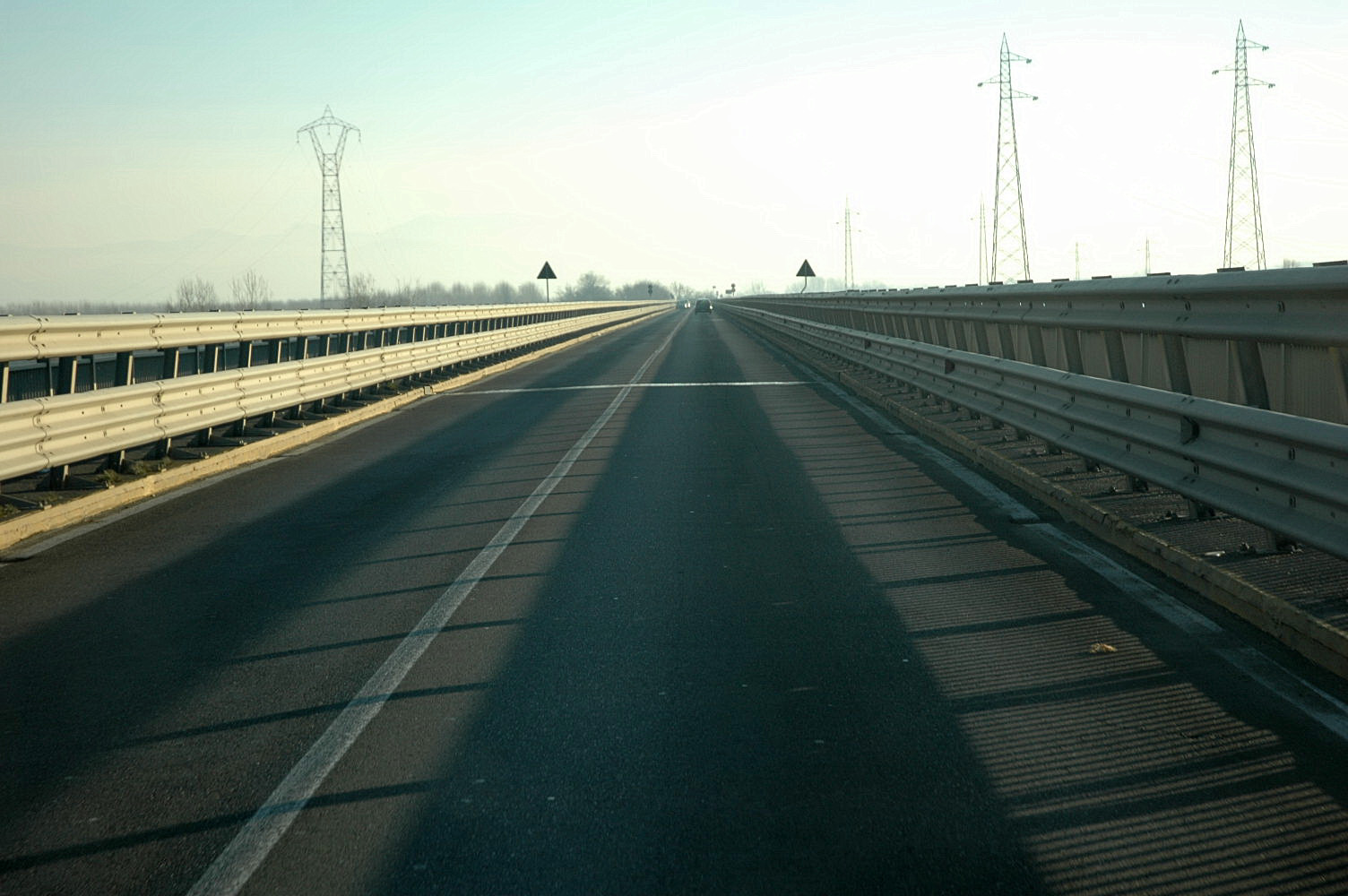

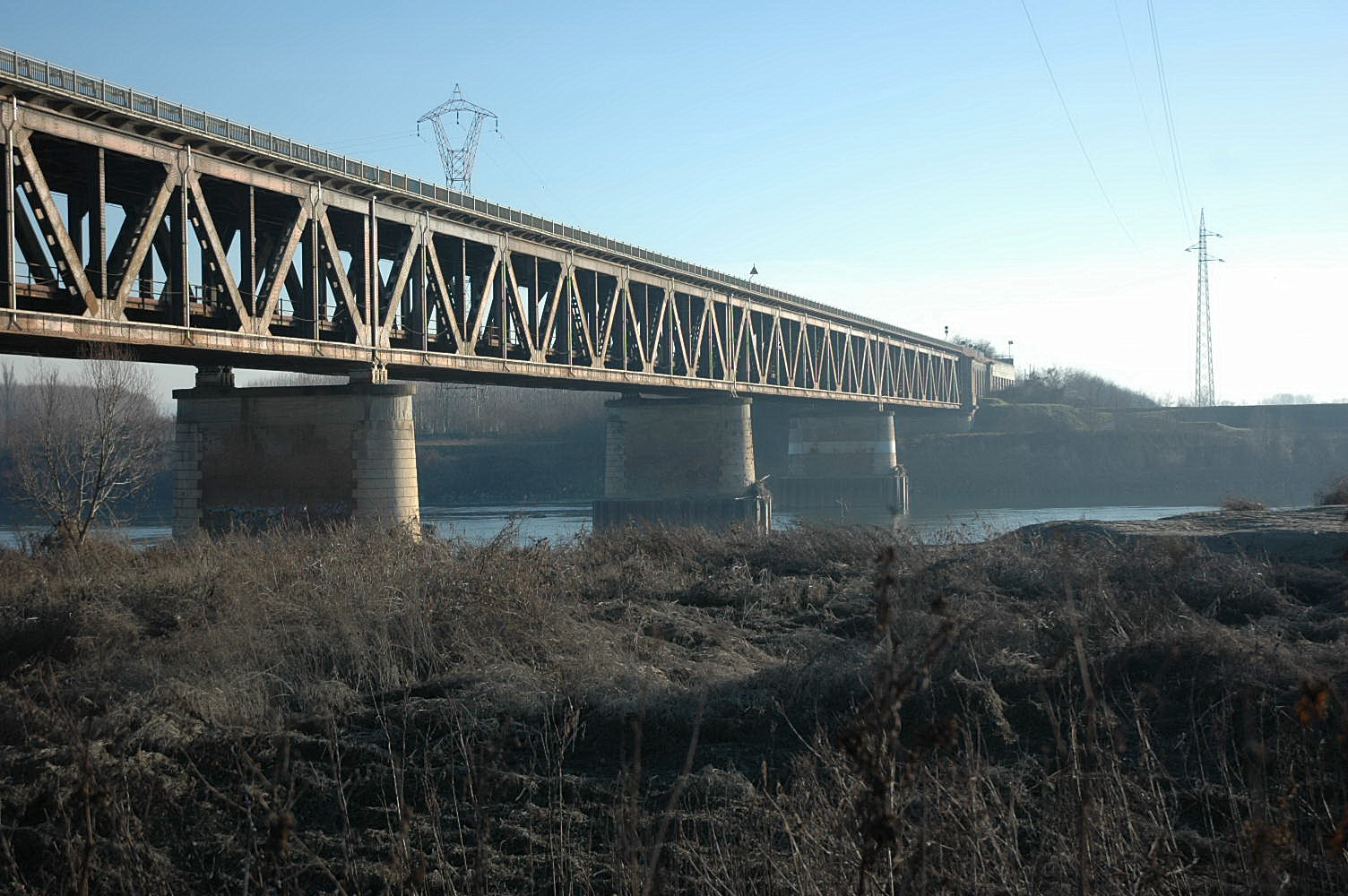

Pubblico qualche foto al riguardo in cui si vedono i due tipi di traliccio presenti; quello singolo a sinistra nella prima foto è più complesso, mentre i due sulla destra sono più semplici. Tutti e tre però, sono decisamente più alti dei soliti tralicci, quasi il doppio in proporzione.

Immagine:

452,81 KB

Immagine:

559,81 KB

Se qualcuno mi può aiutare nella realizzazione ho tutto da imparare.

Grazie

[giuseppe_risso]

Quando si dice: le combinazioni.
Ho acceso il pc per cercare un traliccio da riprodurre e prima di farlo ho dato un'occhiata qui... .
Se trovo qualcosa mi faccio vivo.

[cf69]

Già fatto parecchi anni fà, se vuoi guarda nel mio canale youtube e trovi il traliccio.......... se fossi più vicino ti aiuterei a realizzarli, è un giochetto mica male!!
Devo cercare i disegni a casa dei miei, appena fatto te li invio.

[Andrea]

Siete forti ragazzi!
Ecco il video:

https://www.youtube.com/watch?v=/DhNJvR2H0_0

[badmax28]

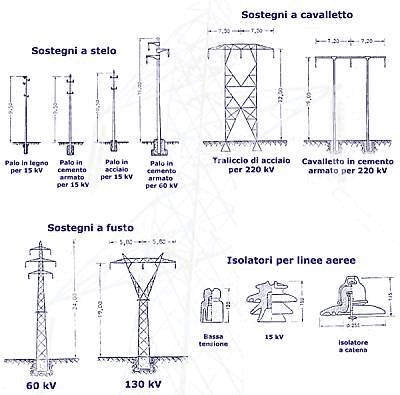

ciao Doc, questi sono gli unici disegni quotati che sono riuscito a trovare, spero che ti siano d'aiuto

Immagine:

24,84 KB

[roy67]

Ciao Doc. I disegni postati da Max sono un indizio molto importante.

E' già da tempo che sto preparando una ricerca sui tralicci (come quella dei pali della catenaria). Purtroppo devo ancora terminare, mi mancano molti particolari e misure.

Di tralicci ve ne sono centinaia di tipi. Quelli da te cercati sono del tipo da 360 KV e 220 KV.

Sono sia esafase che trifase. Esafase significa che hanno le fasi doppie per aumentare la portata in termini di ampere.

Quelli della foto sono trifase da 360 KV (360.000 Volts) a 1500 ampere.



Nel punto in cui vuoi installarli hanno un'altezza che può variare da 30 a 40 mt.

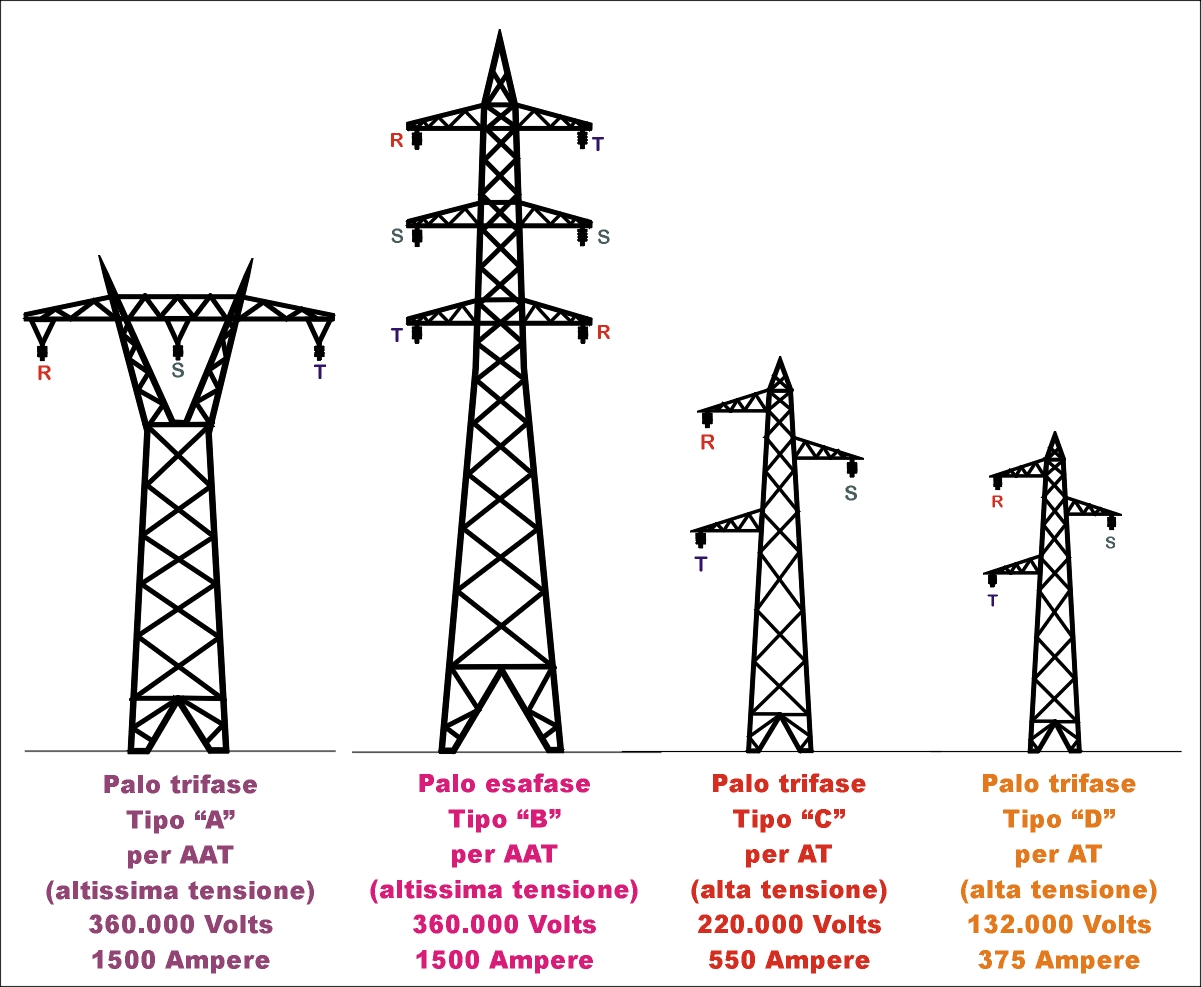

Questo è uno schema che sto preparando, ancora non quotato. Sono però quelli ad uso "alimentazione ferroviaria", e non per AT generica.

Immagine:

350,22 KB

[Docdelburg]

Grazie a tutti!
Quindi i tralicci che compaiono nelle mie immagini sono tutti trifase anche se con diverso amperaggio. L'altezza di 40 metri mi torna come misura in quanto facendo delle banali simulazioni sui moduli ho visto che servirebbero tralicci di almeno 40 cm di altezza. In commercio ce ne sono alti al massimo 29 cm. Mi rimetto alla ricerca di qualche disegno quotato....

[roy67]

Dipende se vuoi riprodurre quelli di destra o di sinistra del ponte.
I tralicci di sinistra (vedendo la tua foto) sono trifase da 1500 ampere
Quelli di destra, anche se simili a quelli piccoli da 550 ampere (rispetto al mio disegno), potrebbero essere sempre da 1500 ampere esafase. Infatti ,se noti, i tralicci sono accoppiati. Quindi 2 coppie trifase.
