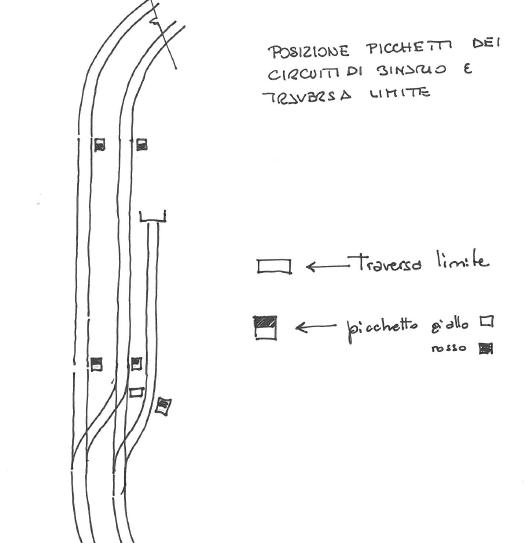

Questo crediamo possa essere lo schema corretto di installazione sul plastico dei picchetti e della traversa limite (by Massimo Salvadori).
Immagine:
22 KB
I picchetti dovrebbero indicare i circuiti di binario, dal lato giallo la rotaia è a terra e connessa elettricamente con la rotaia parallela, dal lato rosso inizia un tratto di rotaia isolata elettricamente.
Quando un treno ci passa sopra mette in corto circuito la rotaia isolata e così si rileva dal banco di manovra che la sezione di binario è occupata....
