Elaborazione Aln 663 lima

[Josefloco61]

Gianfrà........ non dico nulla........ti chiamerò il PROF. delle ALn !!!!
x Giampaolo: Salutoni.... ben ritrovato anche qui !!!!!


Josef

[Giampypampy]

x Giampaolo: Salutoni.... ben ritrovato anche qui !!!!!


Josef

:geek:

[gianfranco.p]

Grazie Josef.

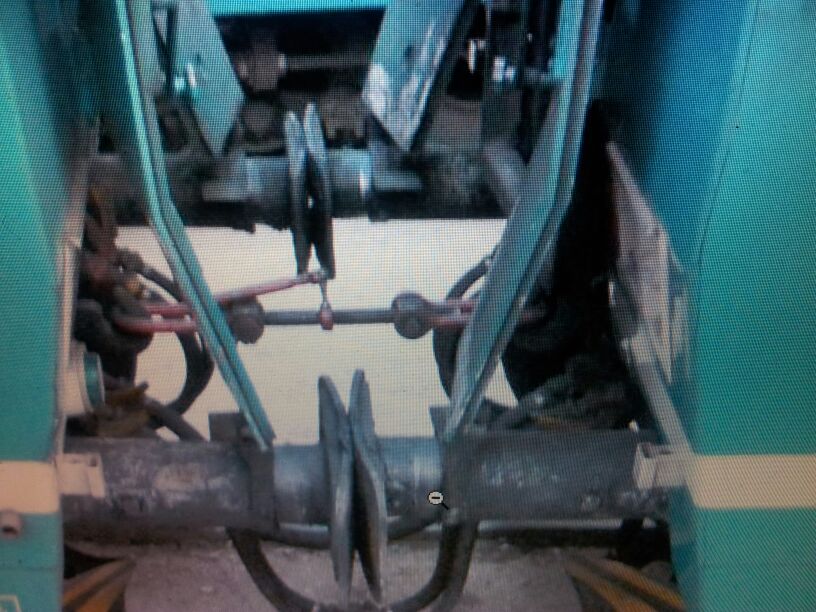

Come dicevo a Giampaolo, ho poi voluto simulare i ganci veri nell'accoppiamento tra le due ALn, come in figura:

Immagine:

96,88 KB

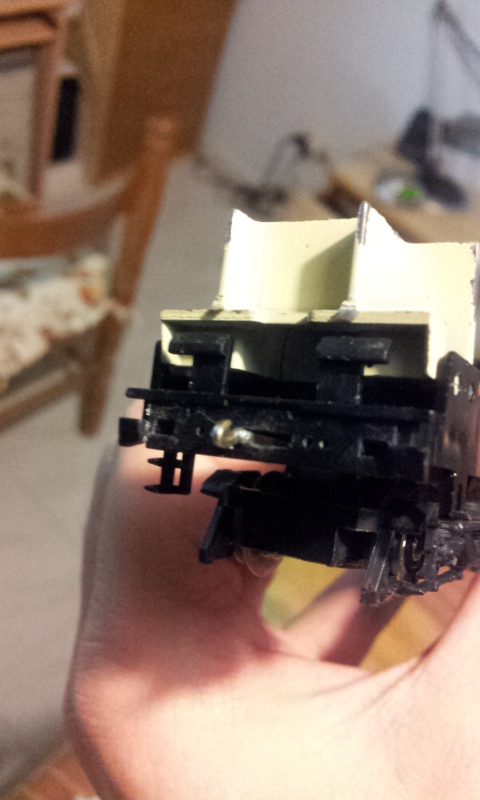

Per fare ciò, ho smontato anzitutto i ganci a coda di rondine montati di fabbrica e ho iniziato a ragionare su come sfruttare le molle in dotazione sotto il telaio.

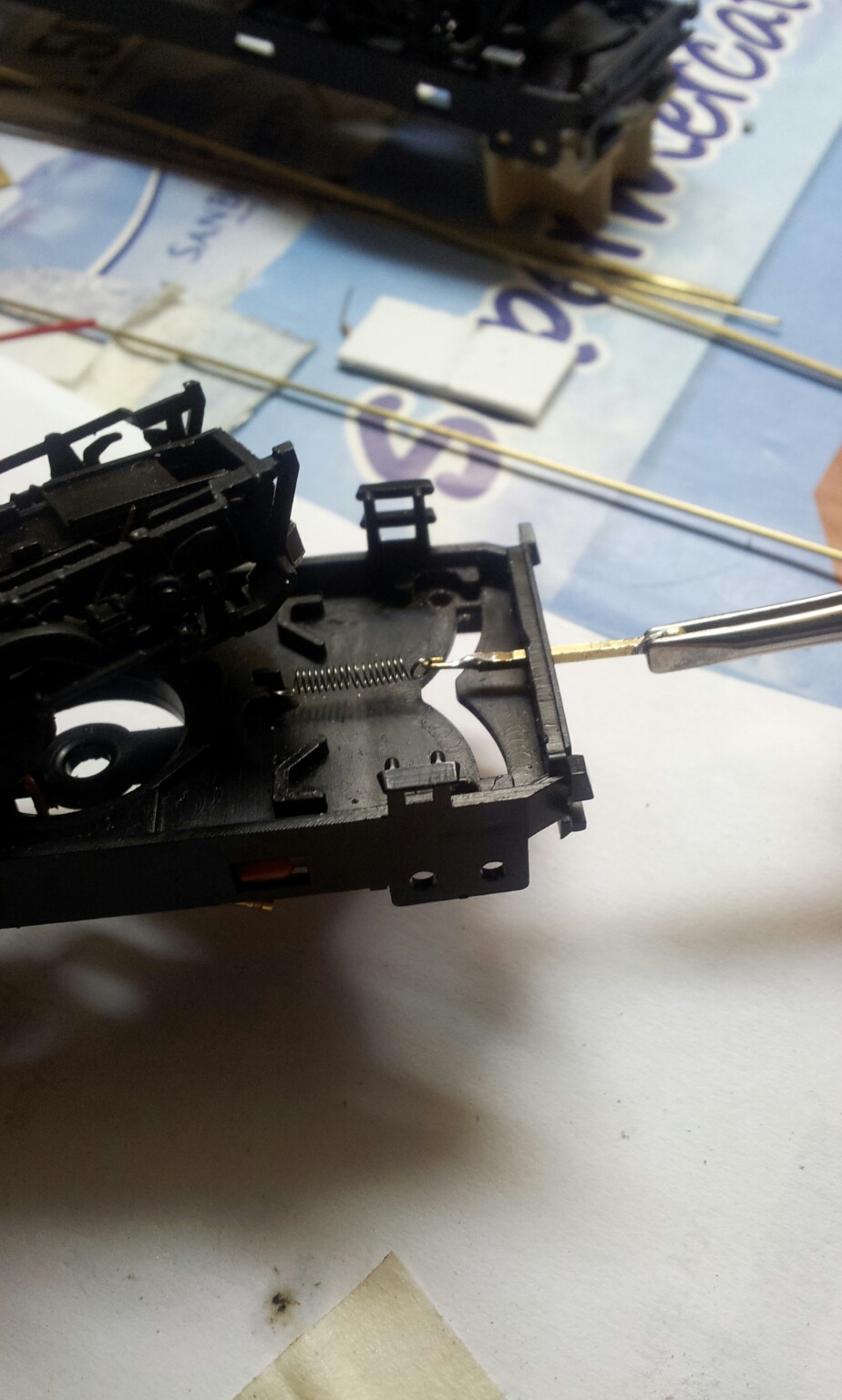

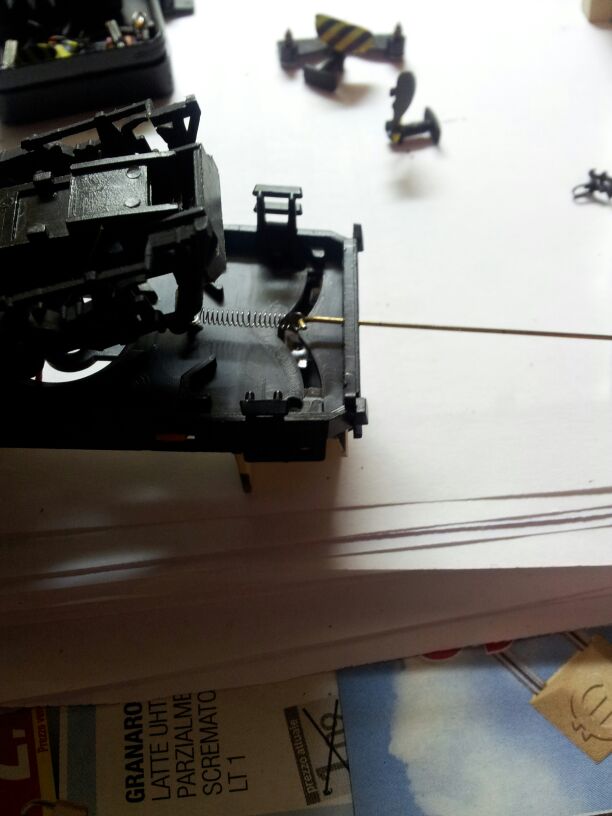

Intrigato, ho provato un tondino di ottone di diametro 0.7: il meccanismo era fattibile.

Immagine:

49,24 KB

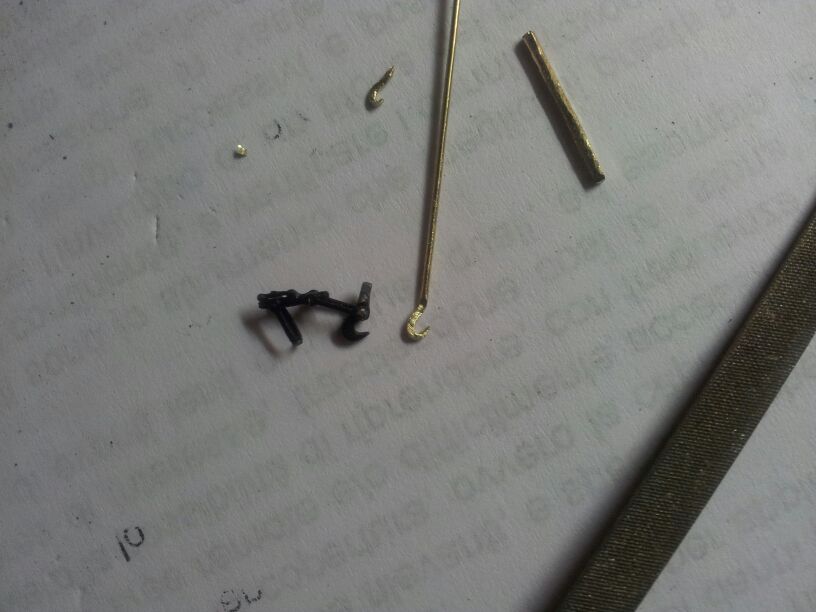

Ho allora iniziato a costruire i ganci realistici munendomi appunto di ottone limette varie:

Immagine:

53,17 KB

purtroppo però il tondino di ottone ruotava all'interno del foro del gancio e durante una prova su binario il gancio si ritorceva tutto su se stesso e la cosa comportava il deragliamento delle vetture.

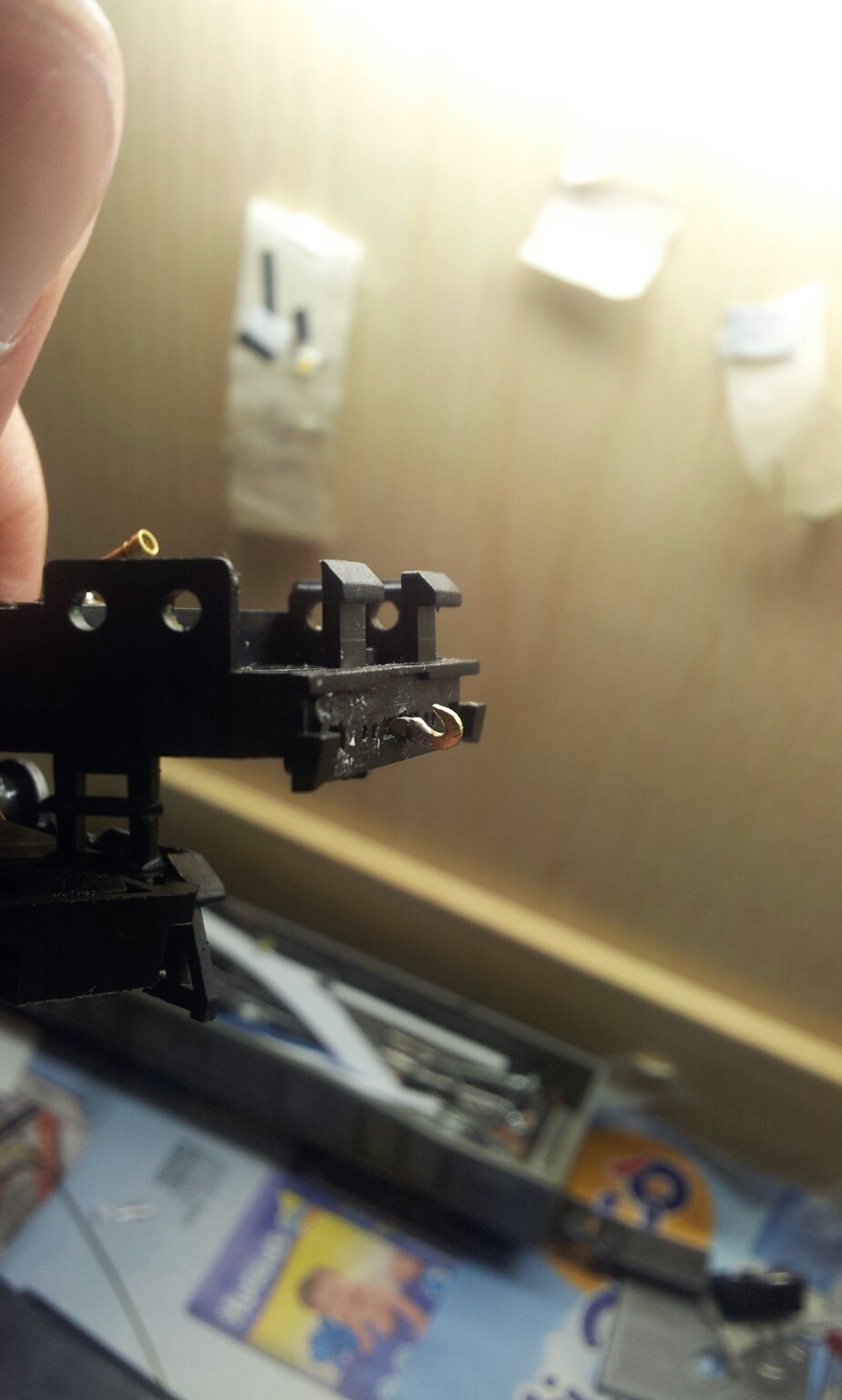

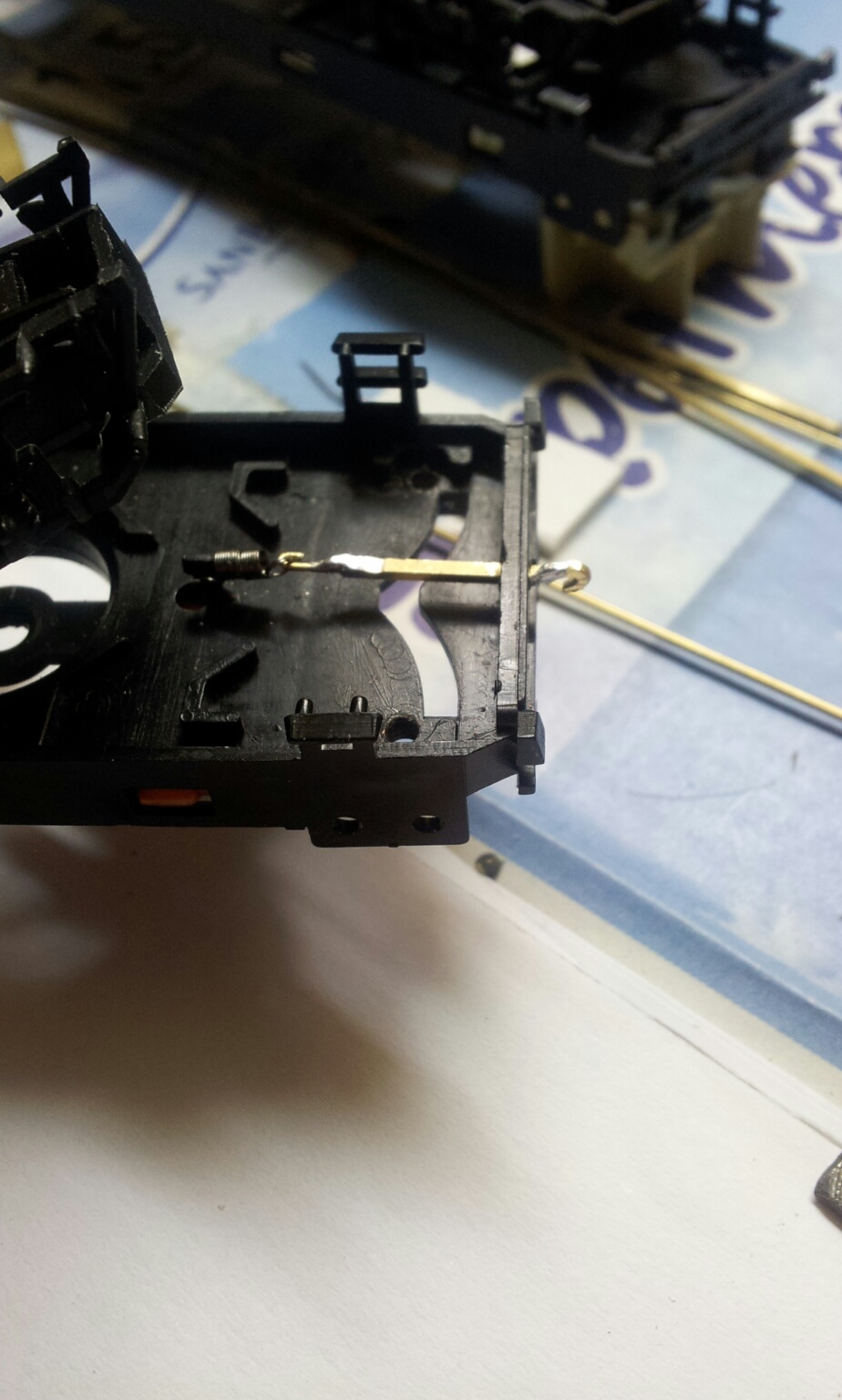

Ho ovviato al problema usando un quadrello di ottone di lato 1mm a cui ho saldato da un lato il gancio realistico (costruito dal tondino 0.7) e dall'altro un gancio che si collega alla molla (costruito con tondino sempre di ottone da 0.5):

Immagine:

302,19 KB

Immagine:

318,22 KB

Immagine:

252,46 KB

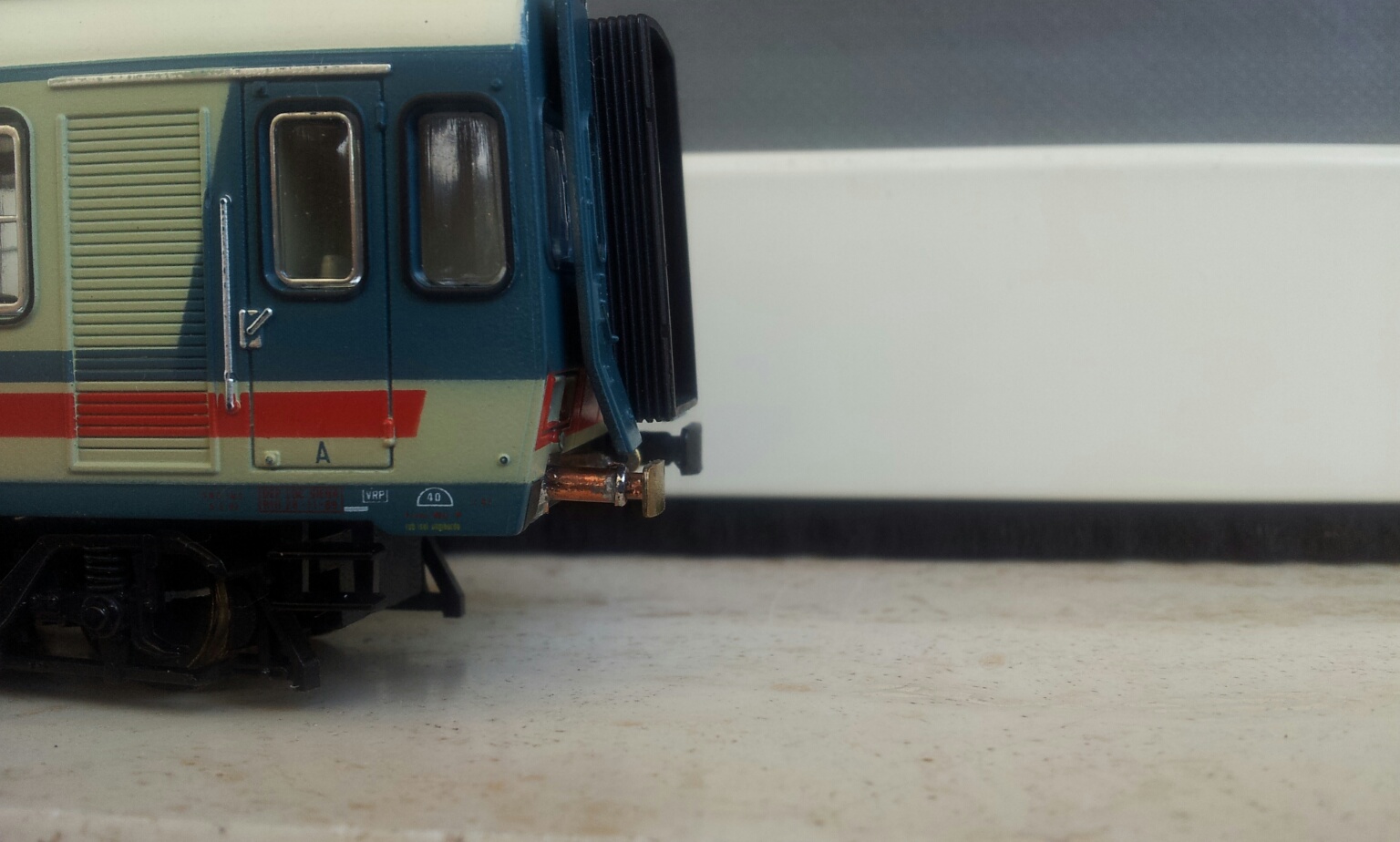

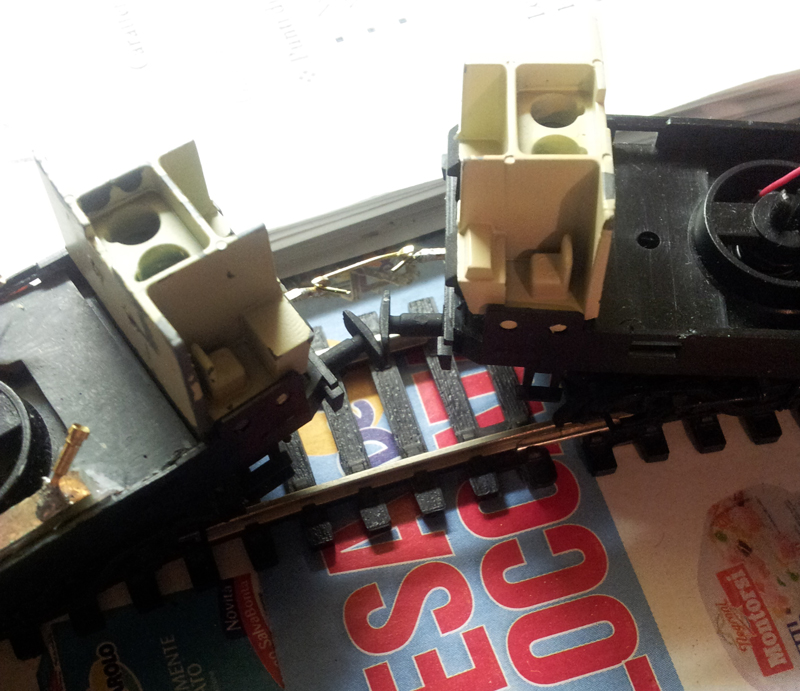

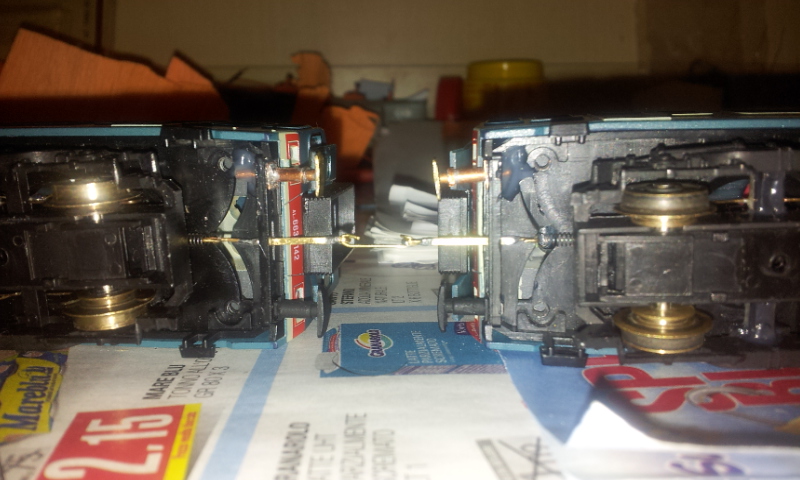

una prima prova di aggancio l'ho fatta con un filo di ottone sempre da 0.5 che simulasse la maglia:


Immagine:

258,19 KB


Immagine:

322,02 KB


fine della prima puntata!! [xx(]

[Giampypampy]

Così la forza di trazione si scarica tutta sulle molle (che servivano solo da richiamo per facilitare il rientro in giusta sede del meccanismo dei ganci)... non rischi di avere un effetto "tira e molla" durante la trazione specie se in salita con un eccessivo distanziamento tra i rotabili? O prevedi di fare tutto a spinta???
:geek:

[gianfranco.p]

Ciao Giampaolo,

in trazione ho un effetto appunto tira e molla antiestetico, ma come hai detto, prevedo di fare solo spinta. . Infatti da un lato metto i macchinisti e dall'altro metto una tabella di coda.
Tuttavia, anche con l'effetto tira e molla, a parte qualche singhiozzo iniziale, il meccanismo funziona.

Ho fatto anche dei video, ma siccome devo pubblicarli devi aspettare la seconda puntata.... :geek:

[Giampypampy]

Attendo!
:geek:

[Edo Mazzo]

Complimenti e favolosa

[Luigi Corvini]

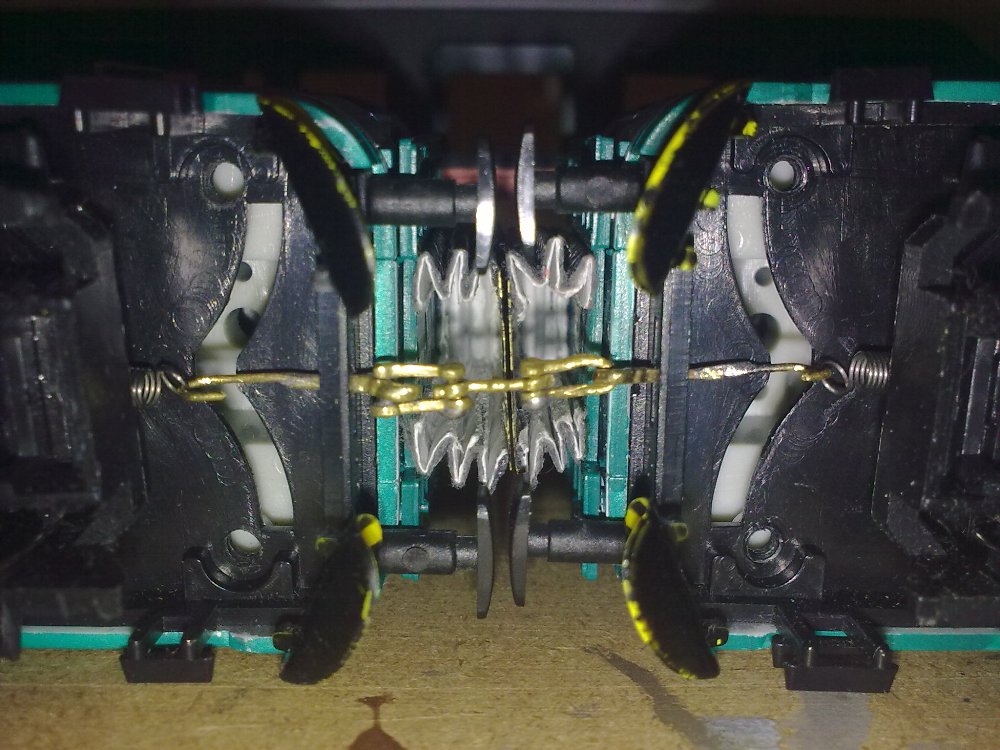

Condivido con tutti voi la mia esperienza sull'argomento. Gianfranco la conosce già, ma magari può essere utile a tutti.

Tempo fa sperimentai anche io la soluzione del tenditore in scala tra due automotrici ALn 668. Utilizzando due molle con un coefficiente K elevato e facendo due piccoli scassi per far ruotare i ganci sono riuscito a far camminare le due macchine senza strattoni (rimangono sempre attaccate tra loro) e senza problemi di circolazione su curve fino a 70/75 cm di raggio (volendo anche meno ma il gancio inizia a ruotare in maniera antiestetica per adattarsi alle geometrie). Dopo poco però sono tornato sui miei passi e ho rimesso i ganci modellistici. Sebbene fosse esteticamente molto bello, si vede poco in quanto è nascosto tra gli intercomunicanti e i respingenti, ma soprattutto ogni volta è una guerra per collegarle (mille tentativi con pinzette e altri escamotage prima di riuscirci).

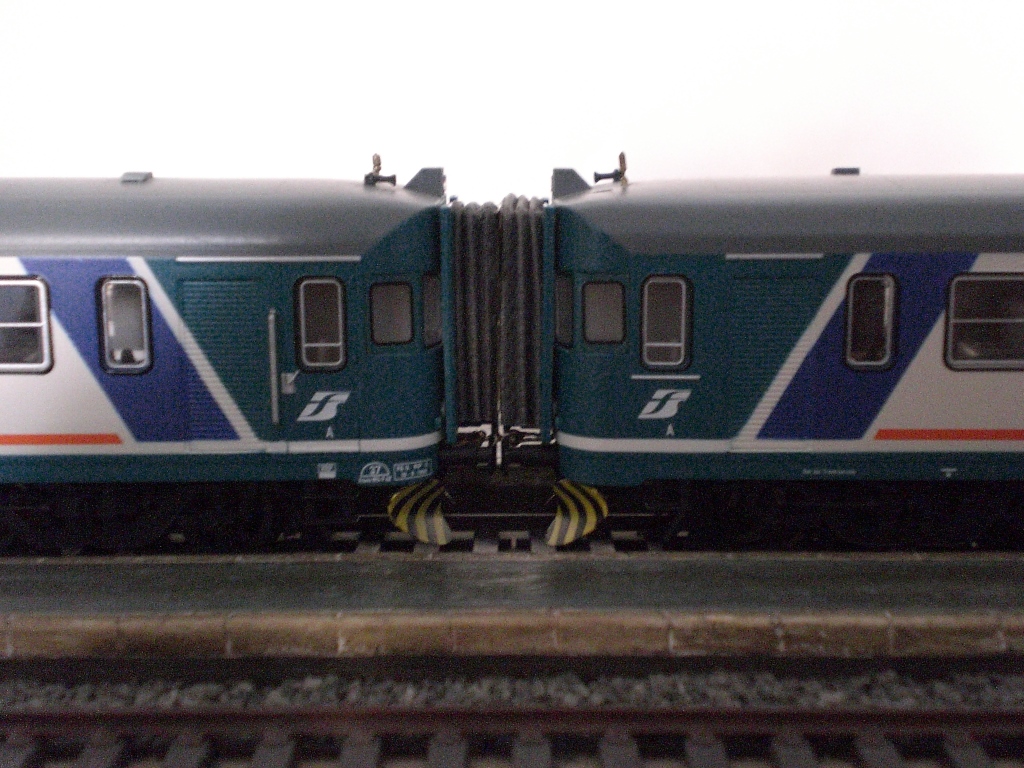

Di seguito un paio di foto.


Immagine:

463,06 KB

Immagine:

153,7 KB

[gianfranco.p]

giGGio caro, devo essere sincero...ignoravo che tu avessi fatto questo tentativo, infatti è la prima volta che vedo queste tue foto.....e se me l'hai detto, non me lo ricordavo!!!
Complimenti anche a te per l'idea.

Nel tuo caso rispetto al mio, noto due differenze (forse dovute al telaio diverso?)....ovvero il mio perno è a sezione quadrata (quadrello da 1mm di lato), mentre a te circolare (vedi mio primo tentativo, come dicevo ruotava e s'attorcigliava di tutto e di piu!!), ma soprattutto è piu corto, quindi tenendo troppo tesa la molla, nei raggi stretti l'eccessivo tiraggio potrebbe portare deragliamenti.
Nel mio caso sono riuscito a fargli fare una curva di raggio 43cm (le classiche Hornby, per intenderci).

Ecco il video promesso...


Il merito della riuscita devo attribuirlo anche a Davide magin81, che mi ha suggerito di allargare il foro in cui si infila il gancio a destra e sinistra, in tal modo aumenta notevolmente l'escursione dello stesso.

Immagine:

170,7 KB

ps. qui non vediamo l'ora di vedere i tuoi 3 gioiellini di famiglia....e meno male che non sono 2 senno era fraintendibile.

[dilan]

Ottimo, hai fatto un buon lavoro. Hai costruito anche i mantici? Dal video mi sembra di vedere un effetto fisarmonica.

Ciao

[gianfranco.p]

Si Antonio, ho costruito anche i mantici, siccome sono da perfezionare ne parlerò più in là...

Intanto grazie...

[Luigi Corvini]

giGGio caro, devo essere sincero...ignoravo che tu avessi fatto questo tentativo, infatti è la prima volta che vedo queste tue foto.....e se me l'hai detto, non me lo ricordavo!!!
Complimenti anche a te per l'idea.

Nel tuo caso rispetto al mio, noto due differenze (forse dovute al telaio diverso?)....ovvero il mio perno è a sezione quadrata (quadrello da 1mm di lato), mentre a te circolare (vedi mio primo tentativo, come dicevo ruotava e s'attorcigliava di tutto e di piu!!), ma soprattutto è piu corto, quindi tenendo troppo tesa la molla, nei raggi stretti l'eccessivo tiraggio potrebbe portare deragliamenti.
Nel mio caso sono riuscito a fargli fare una curva di raggio 43cm (le classiche Hornby, per intenderci).

Il merito della riuscita devo attribuirlo anche a Davide magin81, che mi ha suggerito di allargare il foro in cui si infila il gancio a destra e sinistra, in tal modo aumenta notevolmente l'escursione dello stesso.

ps. qui non vediamo l'ora di vedere i tuoi 3 gioiellini di famiglia....e meno male che non sono 2 senno era fraintendibile.

Mi sembrava di averti mandato anche le foto, evidentemente ne abbiamo solo parlato...va bene adesso hai anche le foto

In ogni caso il mio gancio non era a sezione tonda (...in realtà nemmeno quadrata... ), era quadrata con spigoli tondi. Non sono mai sviate per via dei ganci o del tiraggio delle molle...insomma il loro sporco lavoro lo facevano molto bene. Siccome ho conservato i ganci magari una volta li rimonto e te le faccio vedere

Non ti preoccupare...mostrerò le mie 3 bambine molto presto, promesso

Ciao e buona giornata
GiGGio

[gianfranco.p]

Stamani ho incontrato GiGGio in metro e come gli dicevo non avevo visto quelle foto, rimbabimenti a parte.

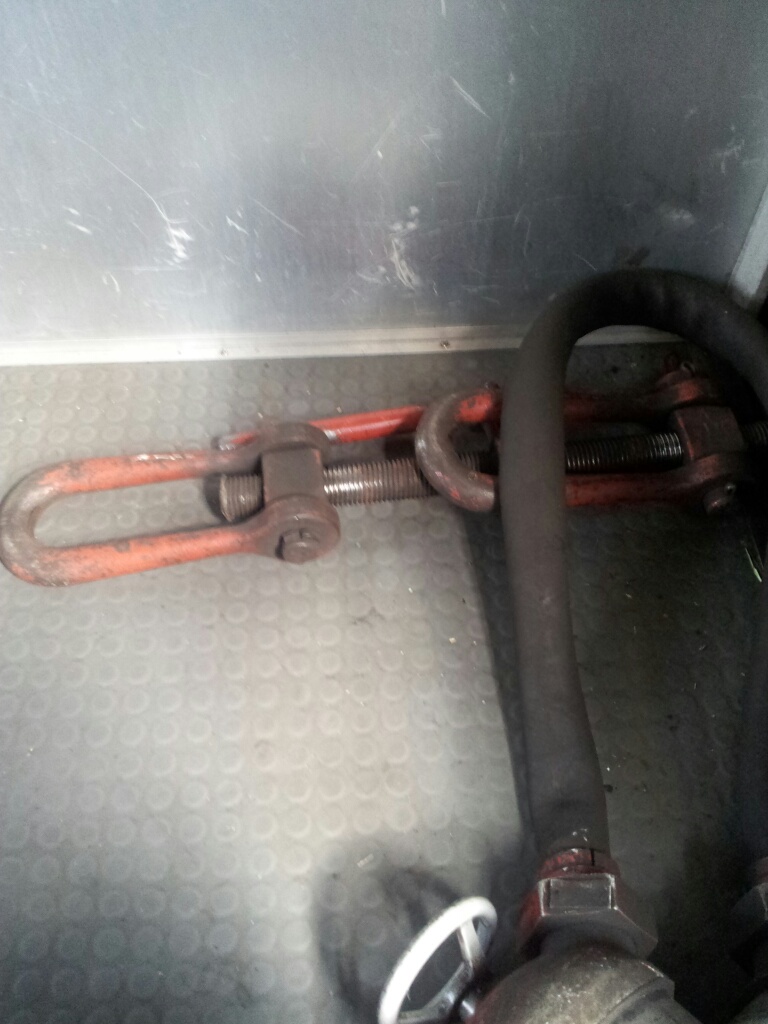

Tornando sui ganci, l'ultimo passo sarà quello di inserire una doppia maglia simmetrica; come al vero, infatti, le ALn non montano un gancio con tenditore attaccato ma hanno due semplici ganci e poi le maglie sono un pezzo a sé che viene posato nella vettura quando non utilizzato.

Immagine:

184,33 KB

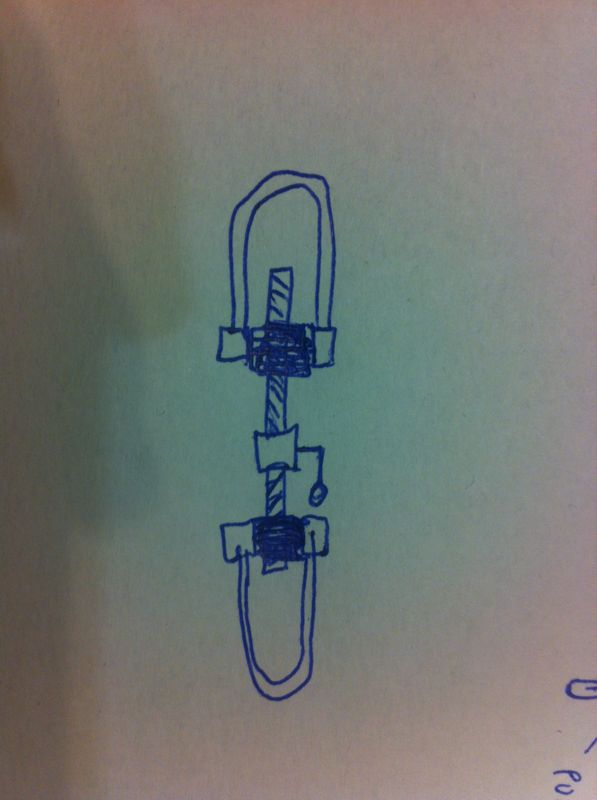

Per costruire la doppia maglia (disegno gentilmente fornitomi da AlessandroDG ):
Immagine:

39,42 KB

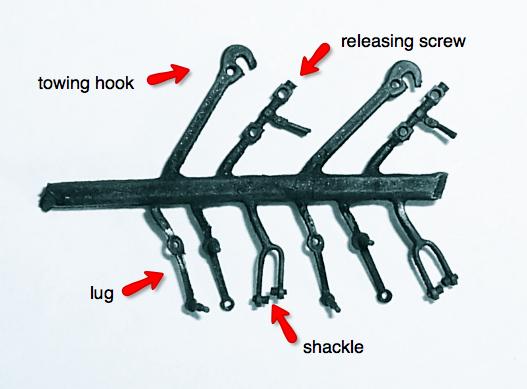

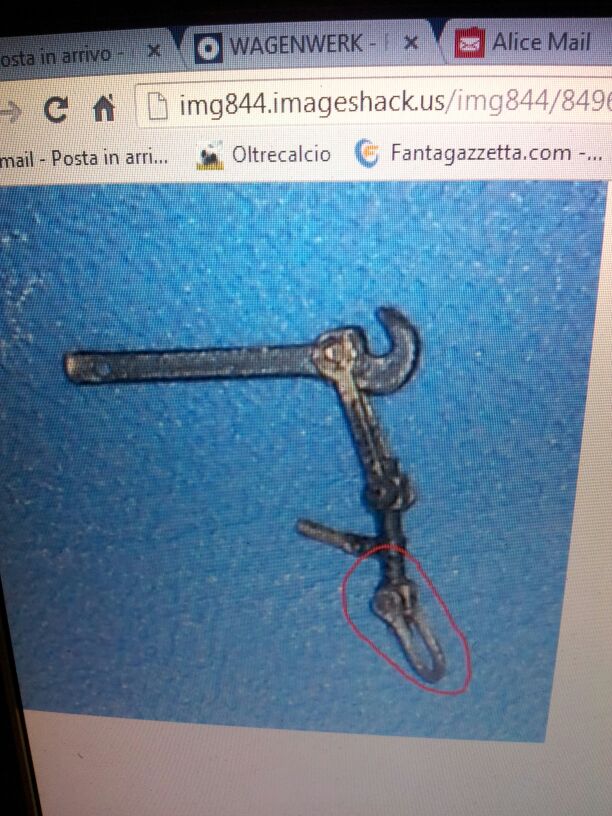

ho scelto di utilizzare il gancio della Weinert, art. 8632:

Immagine:

29,36 KB

Immagine:

97,52 KB

purtroppo non posso farvi vedere altro perche il suddetto gancio devo ancora ordinarlo.
alla prox! :geek:

[gianfranco.p]

Continuo a raccontarvi la mia avventura descrivendo come ho rifatto un qualcosa per cui molti di voi mi avrebbero picchiato in quanto forse non ce ne era bisogno.....
poco male, sono testa dura e ho voluto raffinare i respingenti originali, a mio parere troppo cicciotti e troppo spessi nel piatto.

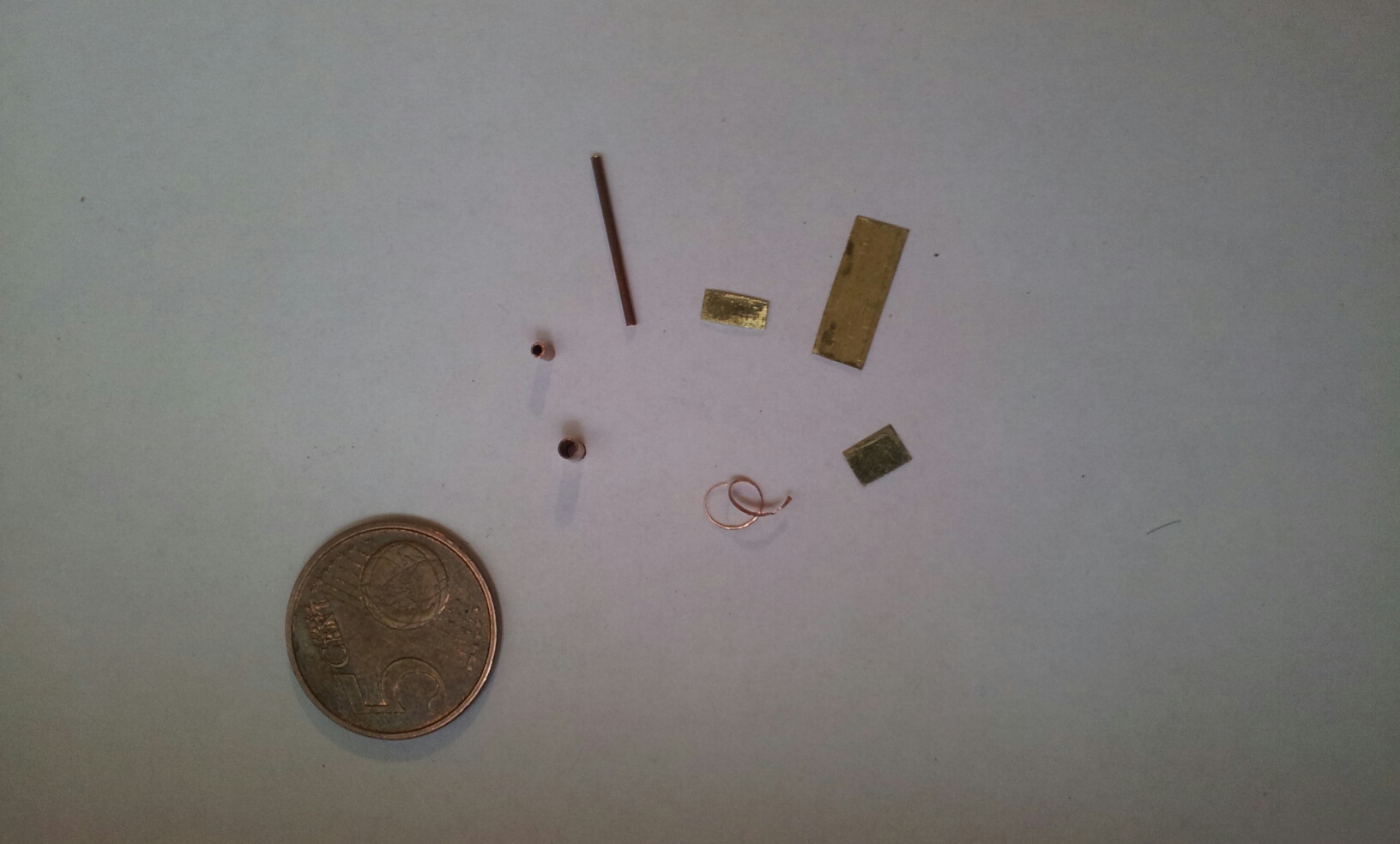

Ho usato:
- tubo di rame diametro 1 mm (perno da infilare nel telaio)
- tubo di rame diametro 1.5 mm (cilindro interno)
- tubo di rame diametro 2 mm (cilindro esterno)
- lamina di ottone spessore 0.2mm (base del piatto)
- lamina di ottone spessore 0.2mm (base del respingente)
- lamina di ottone spessore 0.4mm (piatto)
- striscia di rame spessore 0.1mm (giunto del cilindro esterno)

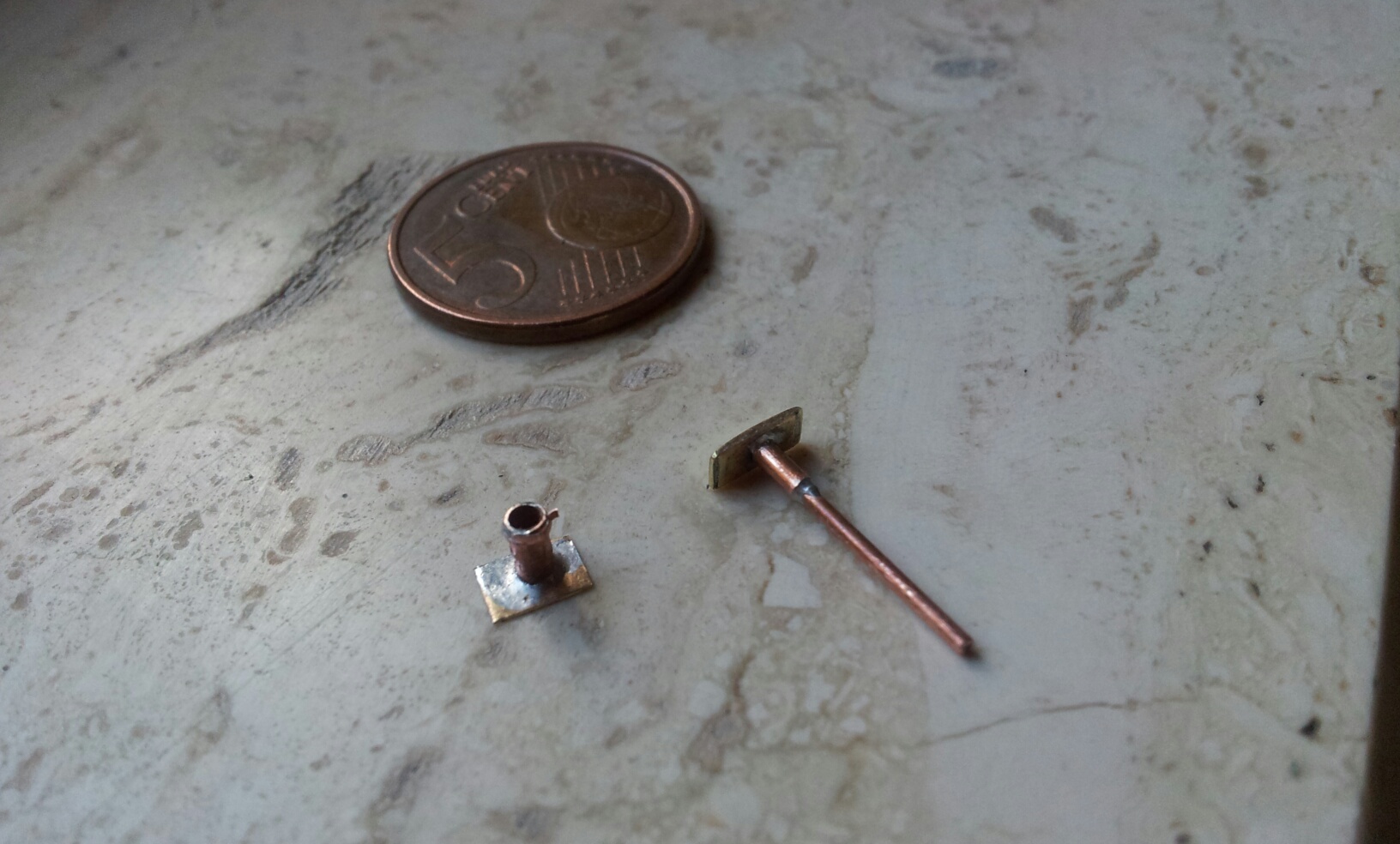

- 5 cent per misurare le dimensioni

Immagine:

307,49 KB

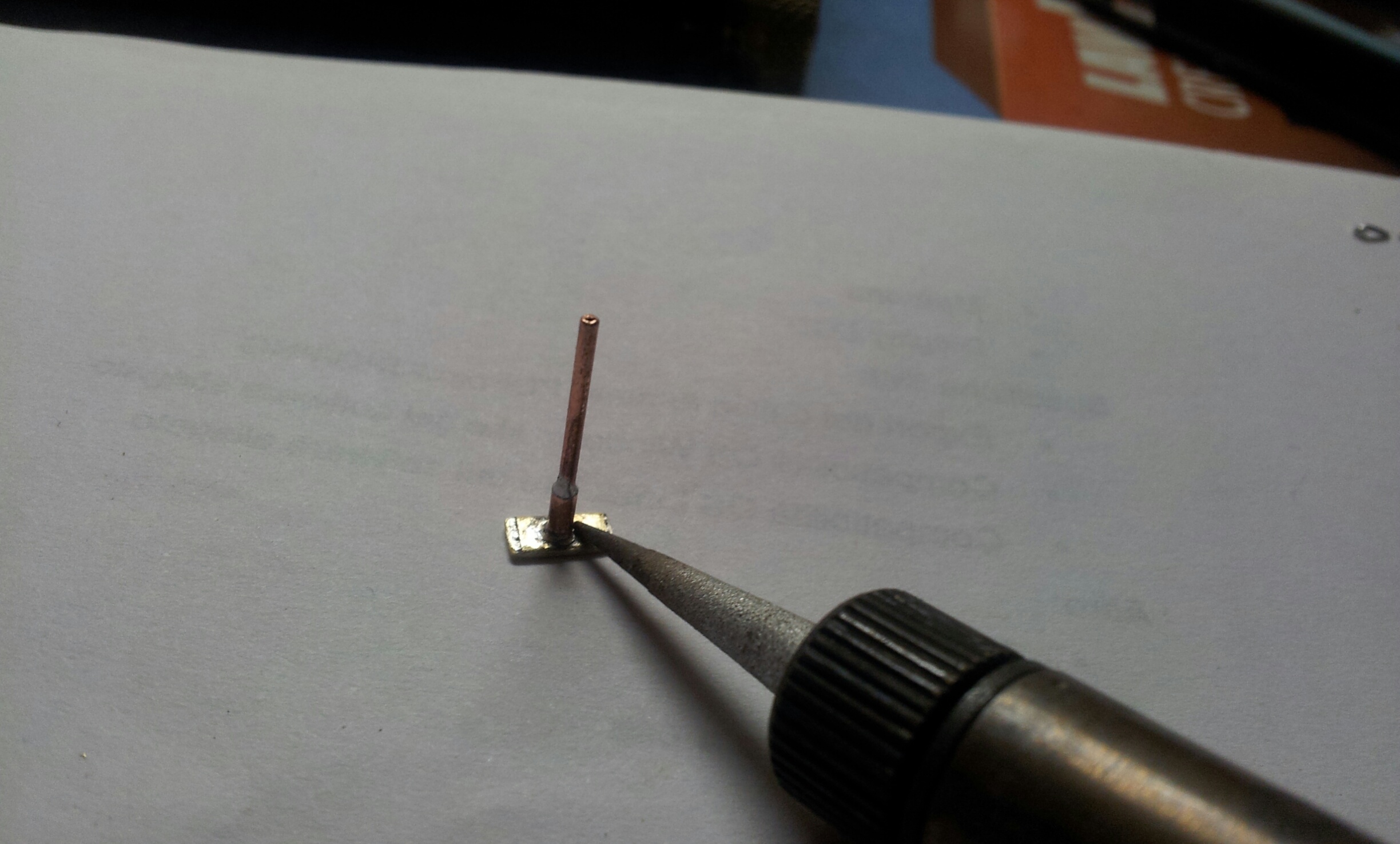

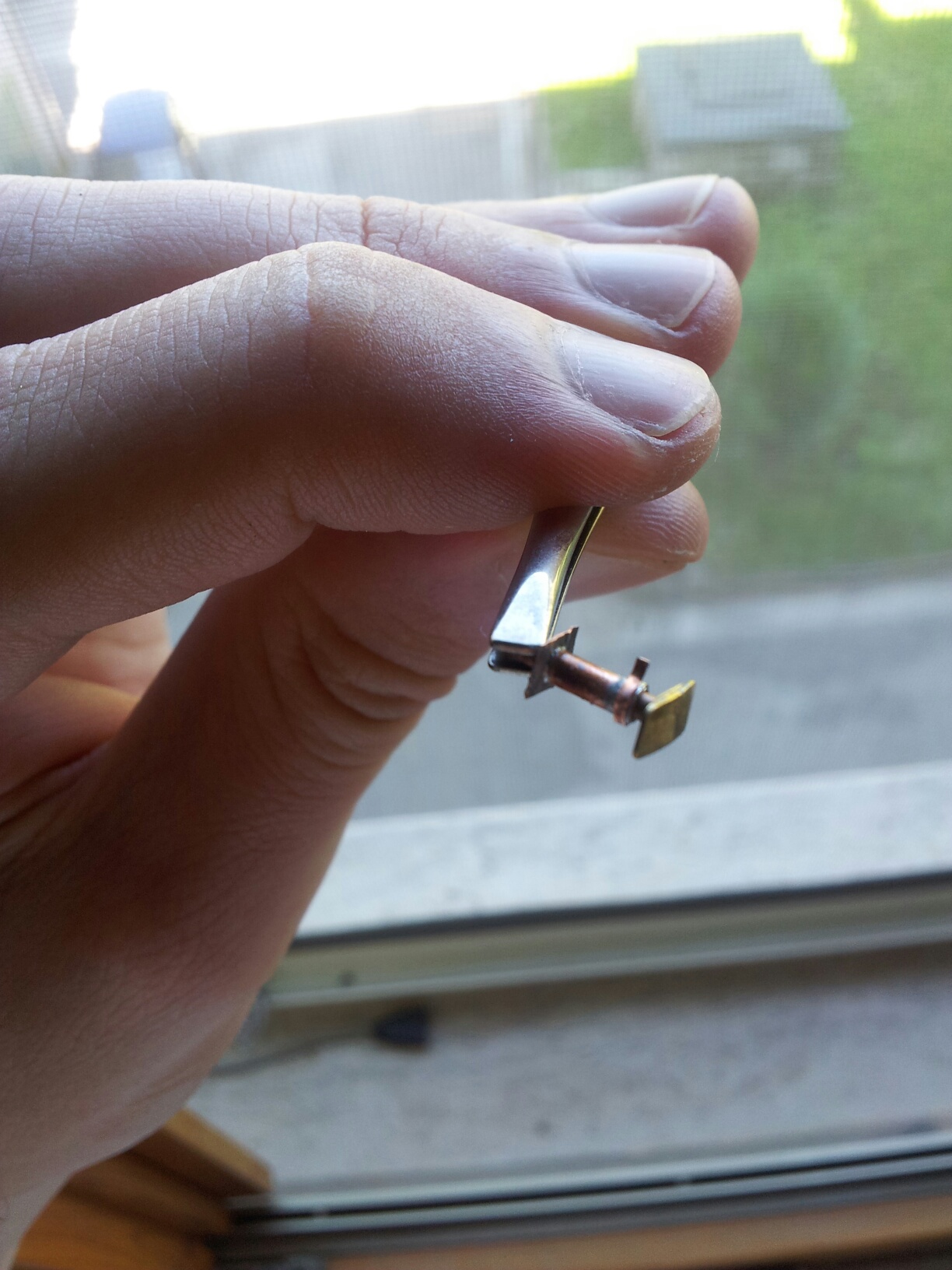

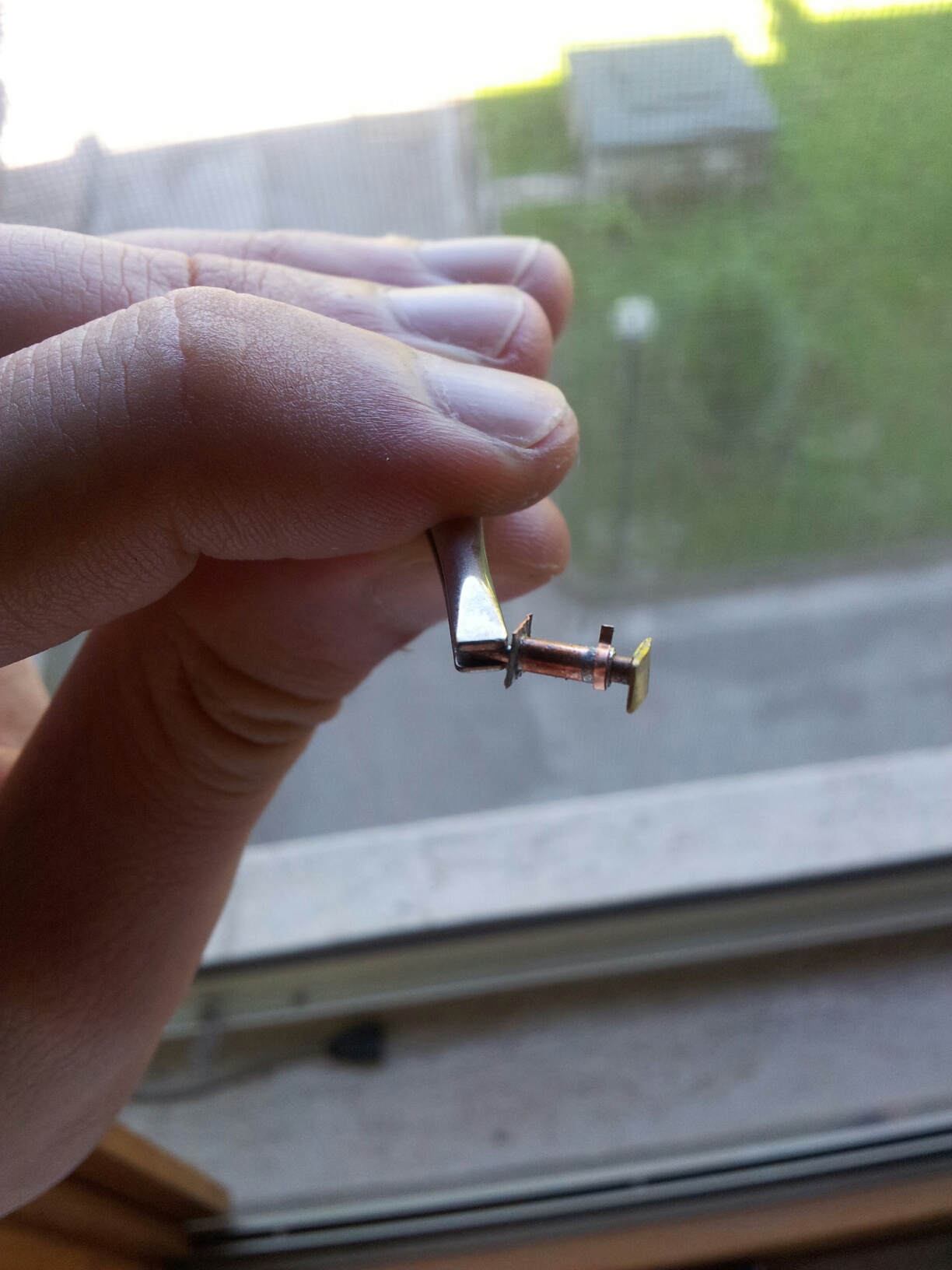

una fase delle varie saldature:

Immagine:

642,17 KB

Immagine:

360,99 KB

[dilan]

Molto bene, un tocco di raffinatezza in più.

Ciao

[Egidio]

Hai fatto veramente un lavoro notevole, Gianfranco. E sinceramente mi piace molto anche l'elaborazione che
migliora il comportamento in trazione ed il movimento sui binari delle due Aln 663. Realismo da parte tua
veramante... assoluto. !! B R A V O. Saluti. Egidio.

[lorelay49]

Gianfranco, i tuoi respingenti sono a dir poco fantastici, è anche vero che se non vai vicino al modello ed osservi i particolari con cura non riesci a vederli ma sicuramente ad un attento esame ti accorgi del capolavoro.....
Bravissimo e complimenti ancora per l'ottima elaborazione.

[gianfranco.p]

Vi ringrazio Giuliano, Egidio e Antonio.

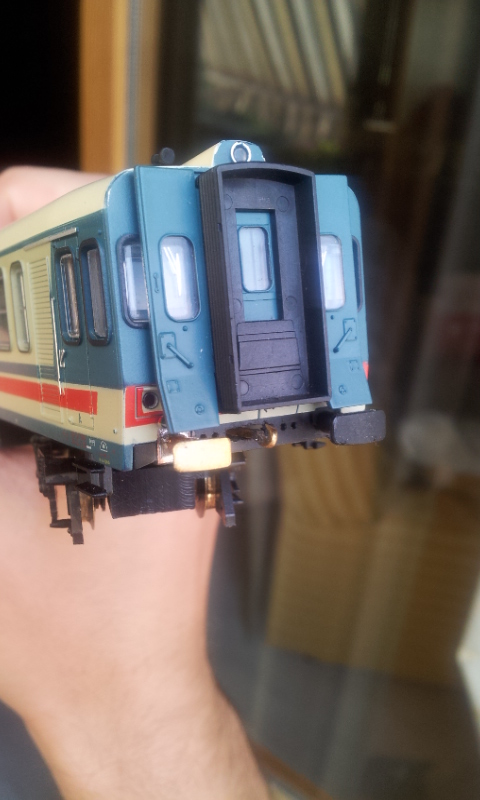

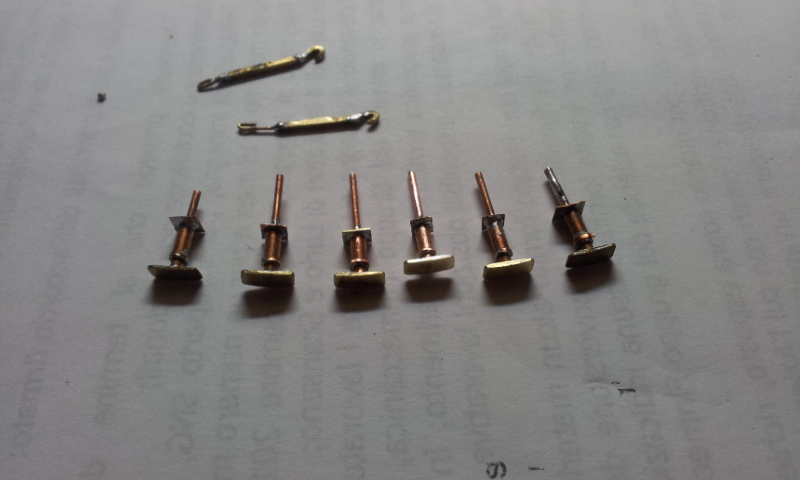

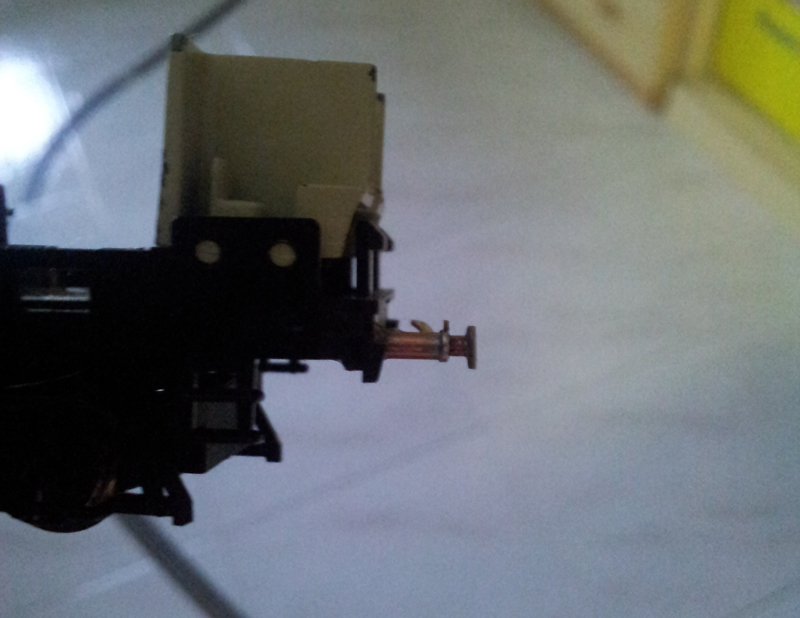

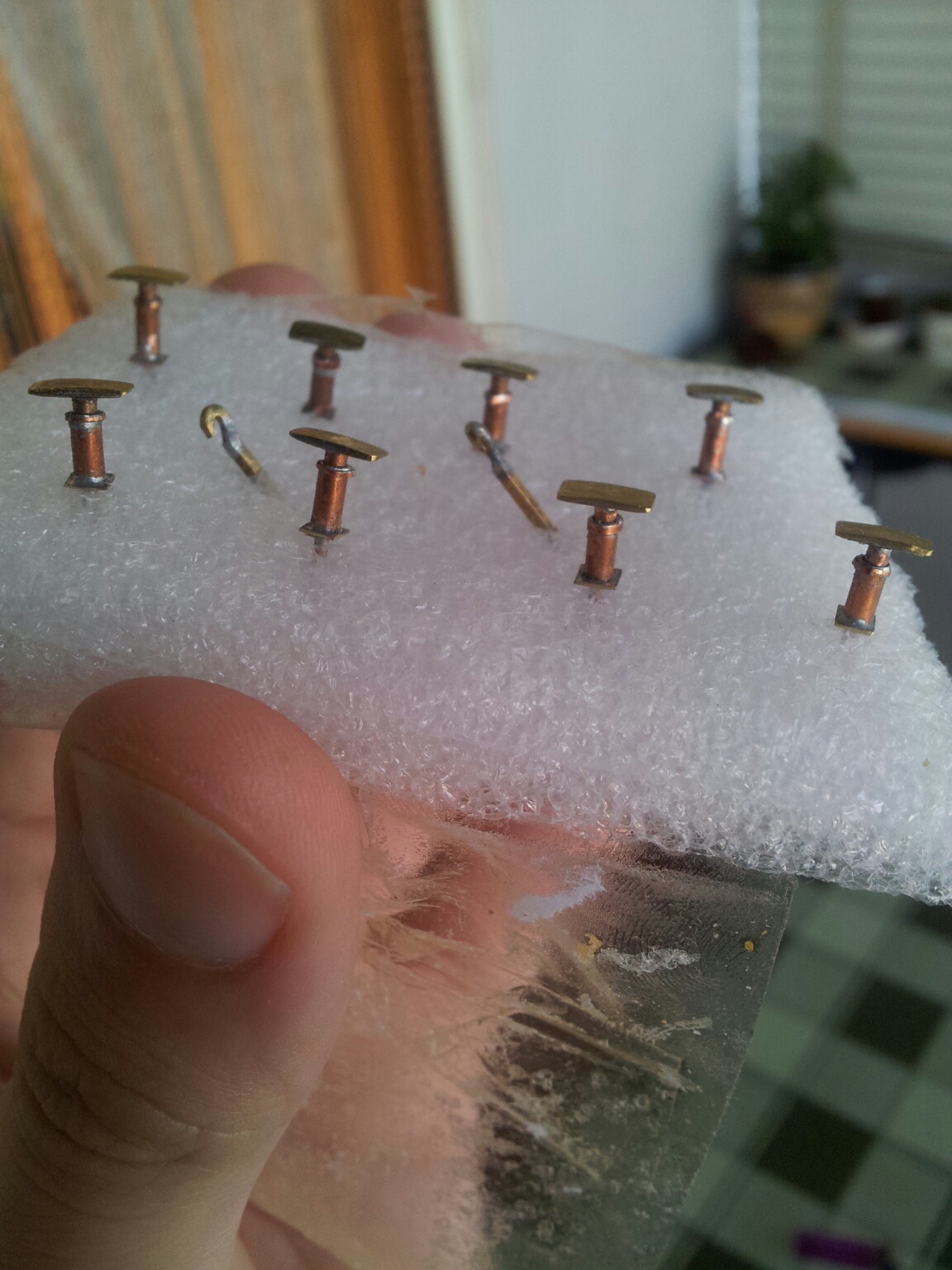

Approfitto per mostrarvi le ultime foto sui respingenti che ho sistemato stasera.




Immagine:

428,74 KB

Immagine:

429,62 KB


un paragone coi precedenti:
Immagine:

283,63 KB

Immagine:

163,28 KB

Immagine:

224,43 KB

Immagine:

168,93 KB

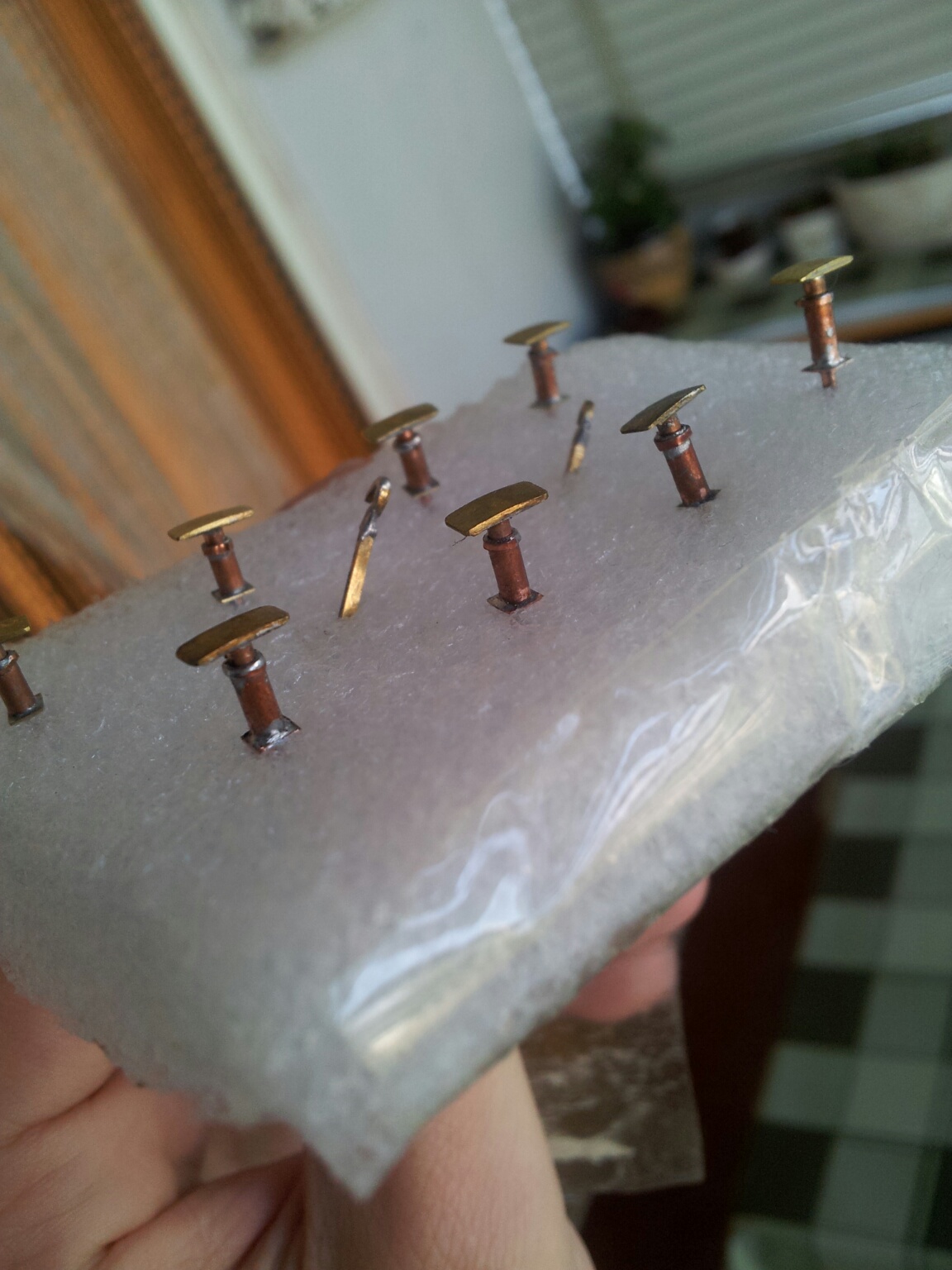

pronti per essere "primerati"
Immagine:

422,68 KB

Immagine:

368,94 KB

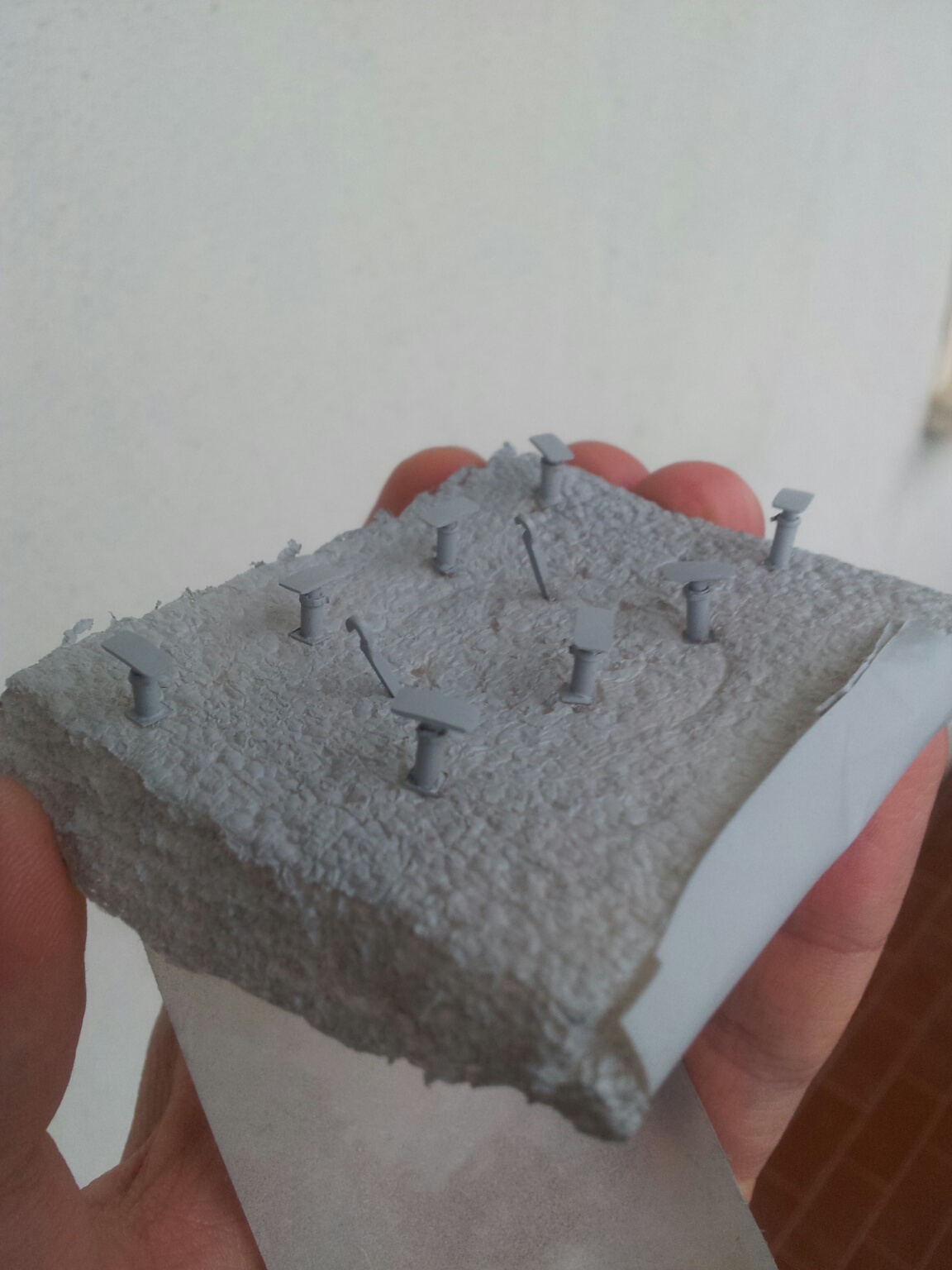

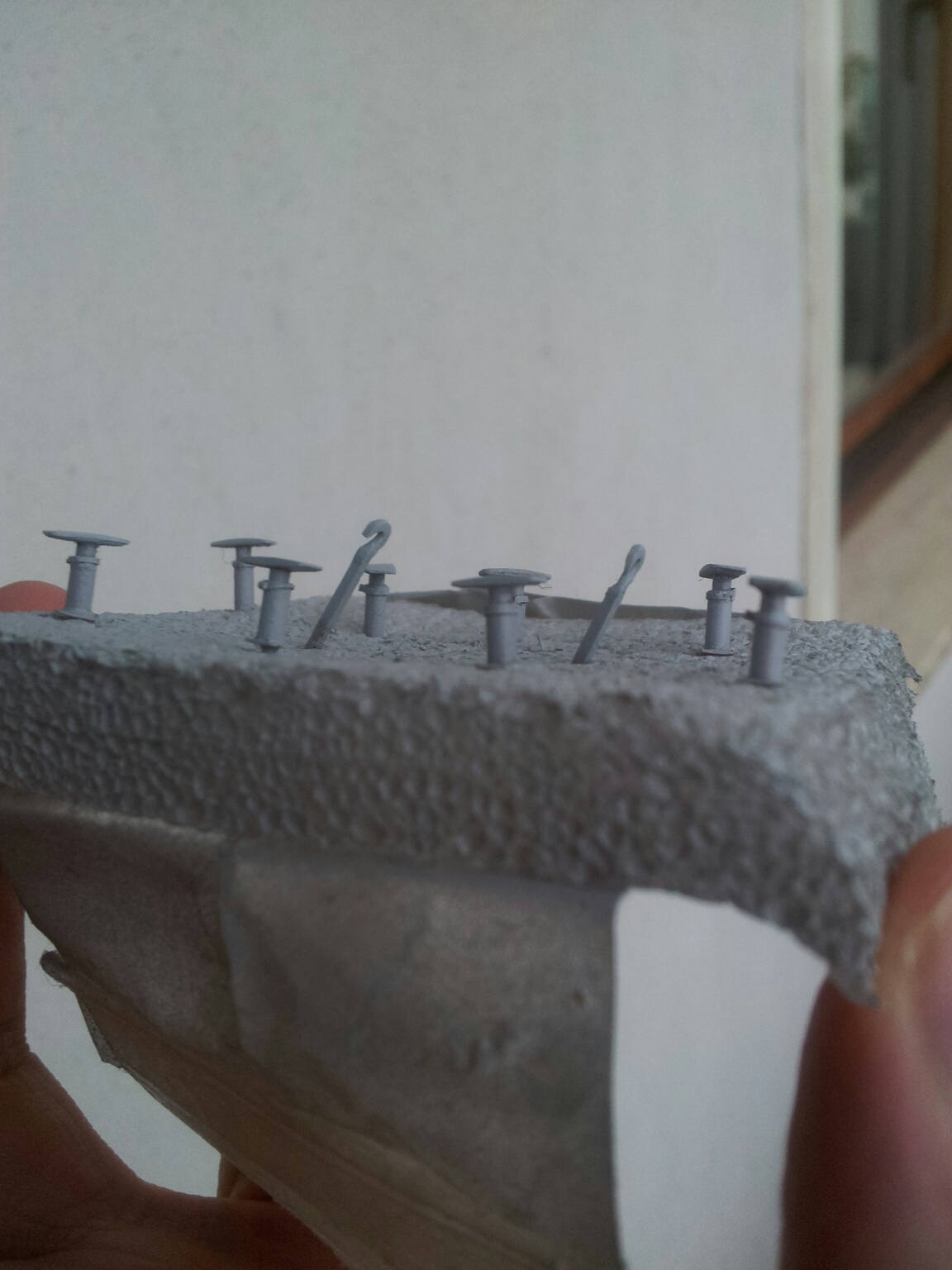

e via di primer:
Immagine:

341,49 KB

Immagine:

337,12 KB

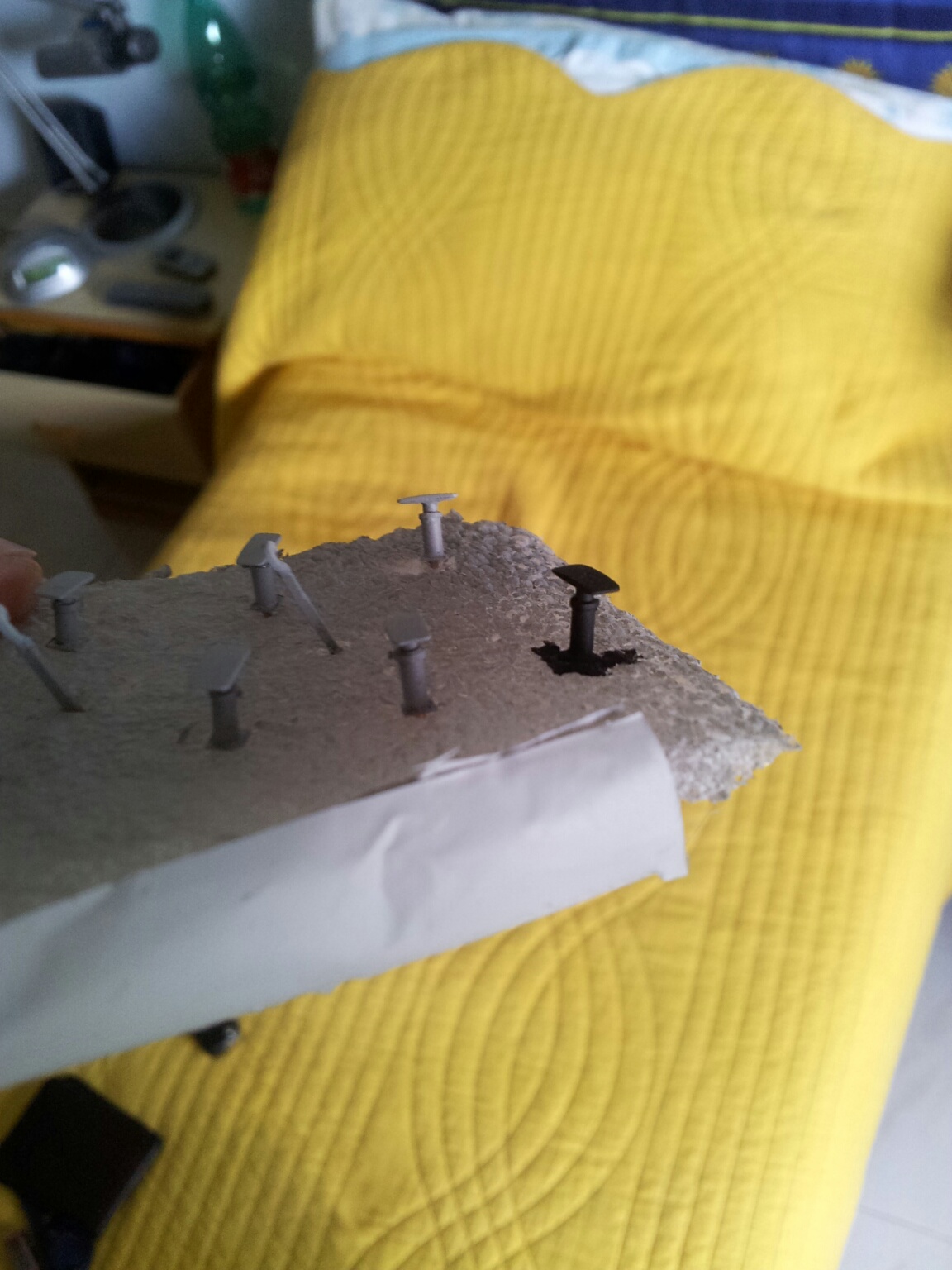

e via di acrilico nero opaco....
Immagine:

351 KB


to be continued :geek:

[MrMassy86]

Stai facendo un gra lavoro di fino Gianfranco, bellissimo Massimiliano

[Giampypampy]

Altre idee per respingenti ricostruiti!
C O M P L I M E N T I !
Da rimanere a bocca aperta!
Non è che tra quanche post metti come farli molleggiati?
Ciaooo!

:geek:

[gianfranco.p]

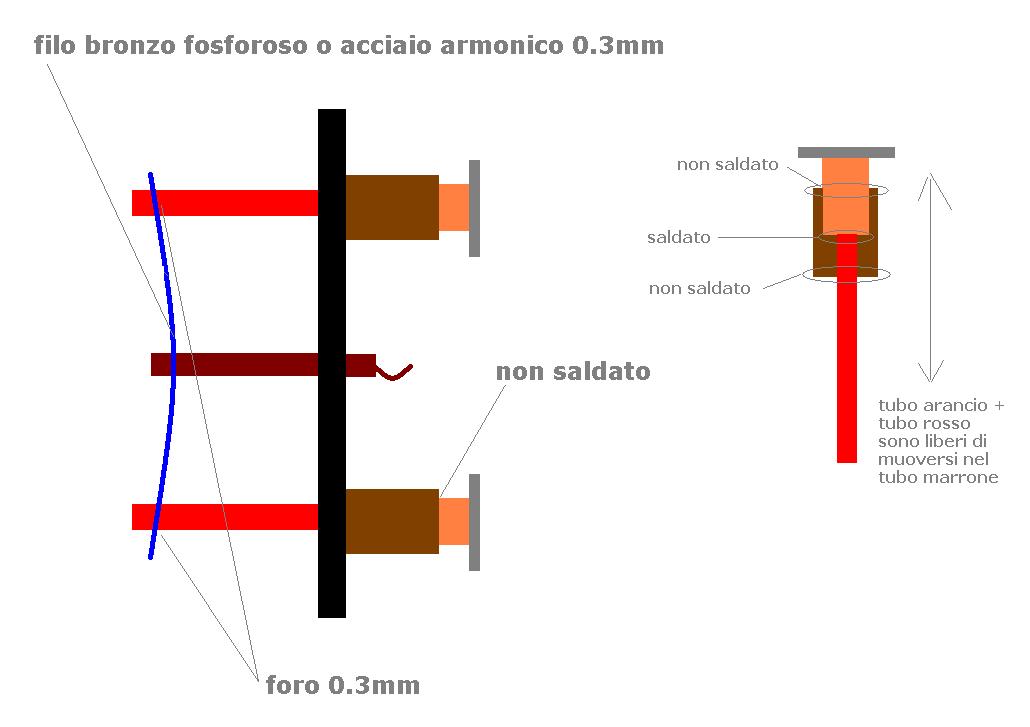

Ciao Giampaolo, il meccanismo gancio molleggiato l'ho già testato e non è affatto difficile. Ti posto lo schema:

Immagine:

43,6 KB

dove si presuppone che il gancio in questo caso sia statico, quindi fissato o incollato al telaio.

Ho però dovuto rinunciarci per due motivi:
1. il punto di incontro sul gancio nel mio caso è mobile (avendo fatto un gancio realistico autocostruito)
2. i miei respingenti in spinta già si sfiorano abbastanza per cui non mi occorreva farli molleggiati.

[Egidio]

Beh a giudicare dai continui aggiornamenti sul tuo lavoro mi viene subito
spontaneo dirti che hai davvero delle notevoli qualita !! Saluti. Egidio.

[Andrew245]

- Continuo anch'io a seguire lo sviluppo di questa bellissima rielaborazione, complimenti Gianfranco !

[Giampypampy]

Ehm...
io stavo scherzando riguardo ai respingenti molleggiati... ma qui si fa sul serio!


ciao!
:geek:

[gianfranco.p]

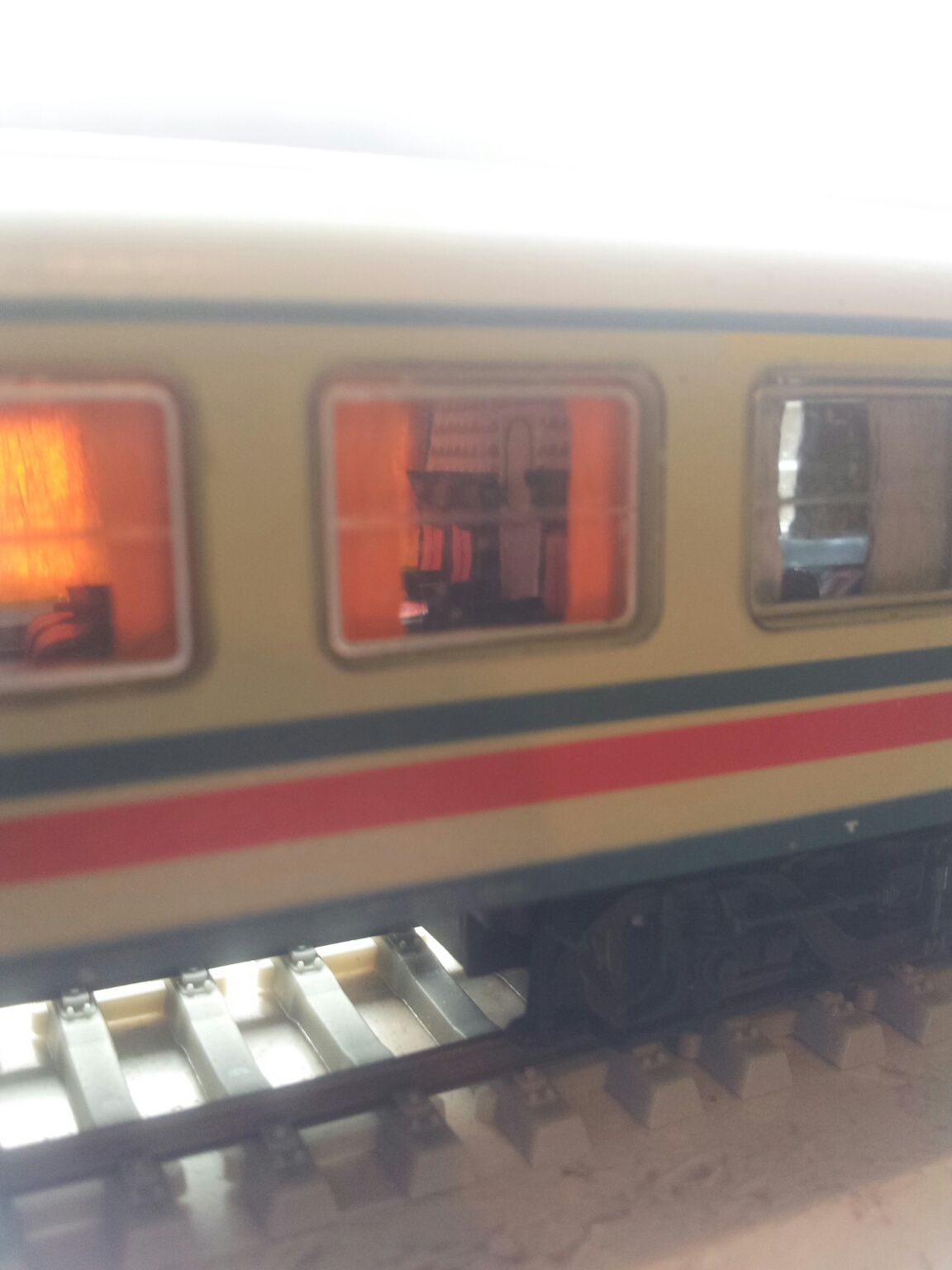

coming soon..........

riuscite a scorgere?



Immagine:

280,17 KB
