Modulare minimalista in Z/1:220

[v200]

grazie Massy.

[v200]

Oggi iniziamo a impostare il modulo deviatoio, forse il più complesso da preparare.

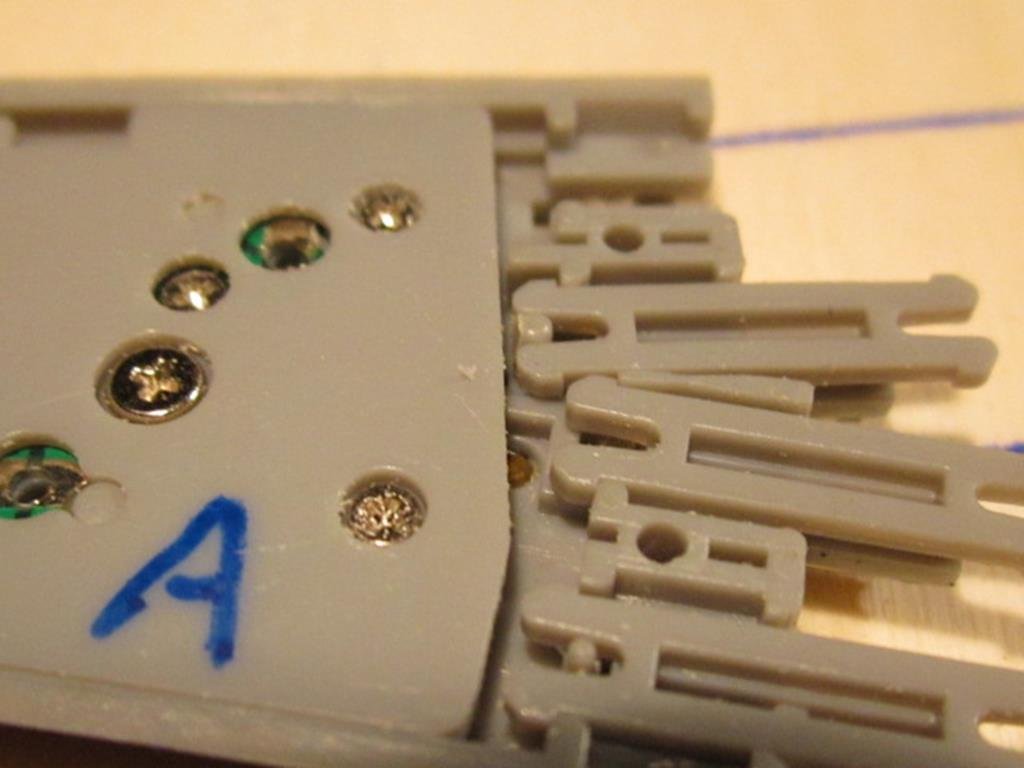

Il primo passo è praticare i fori per inserire i chiodini, al contrario degli spezzoni di binario il ricettacolo si trova in mezzo agli incastri.

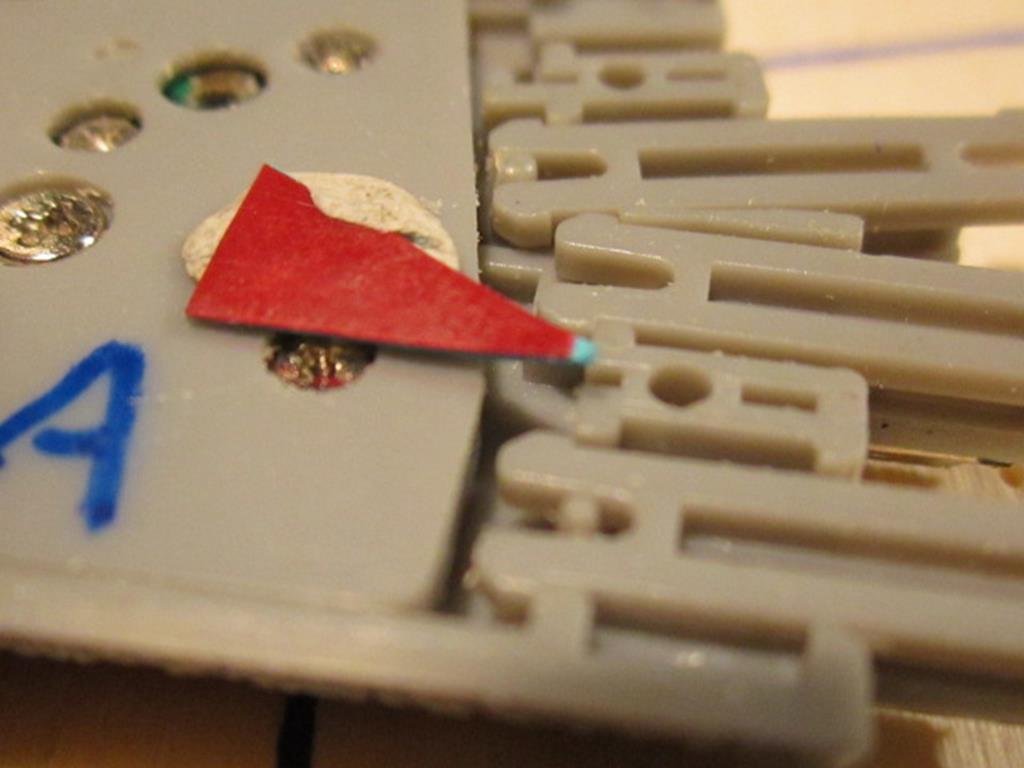

Come noterete il ricettacolo è il foro circolare in mezzo alle sedi degli incastri, si fora il diaframma con la solita puntina da disegno.

[v200]

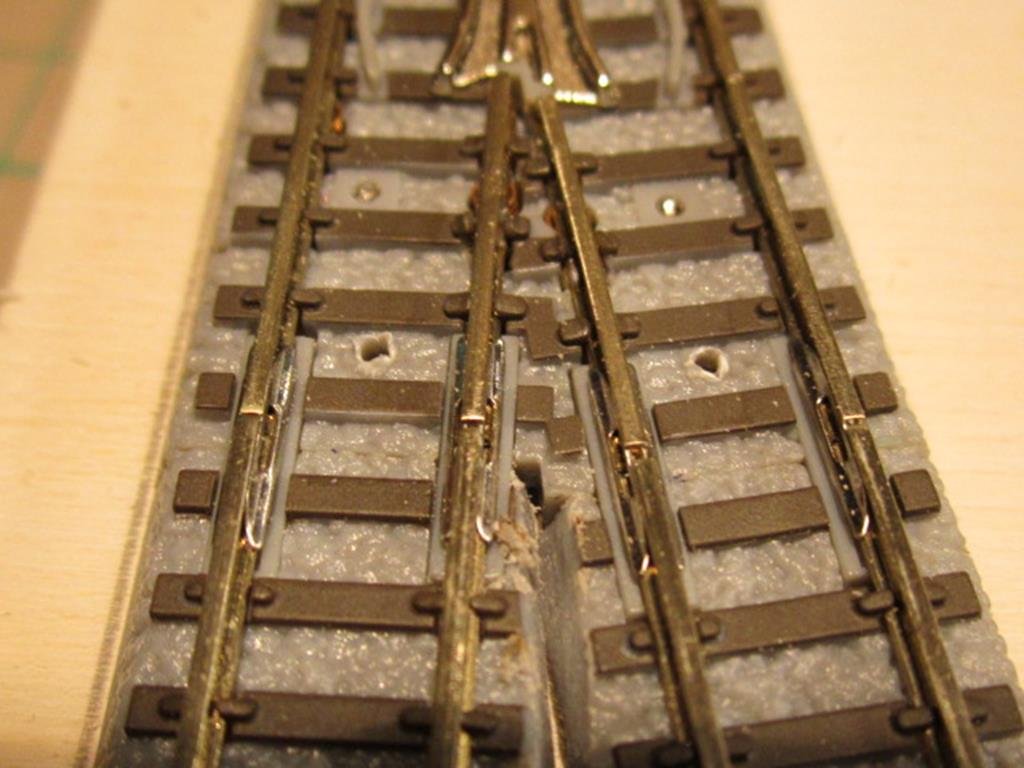

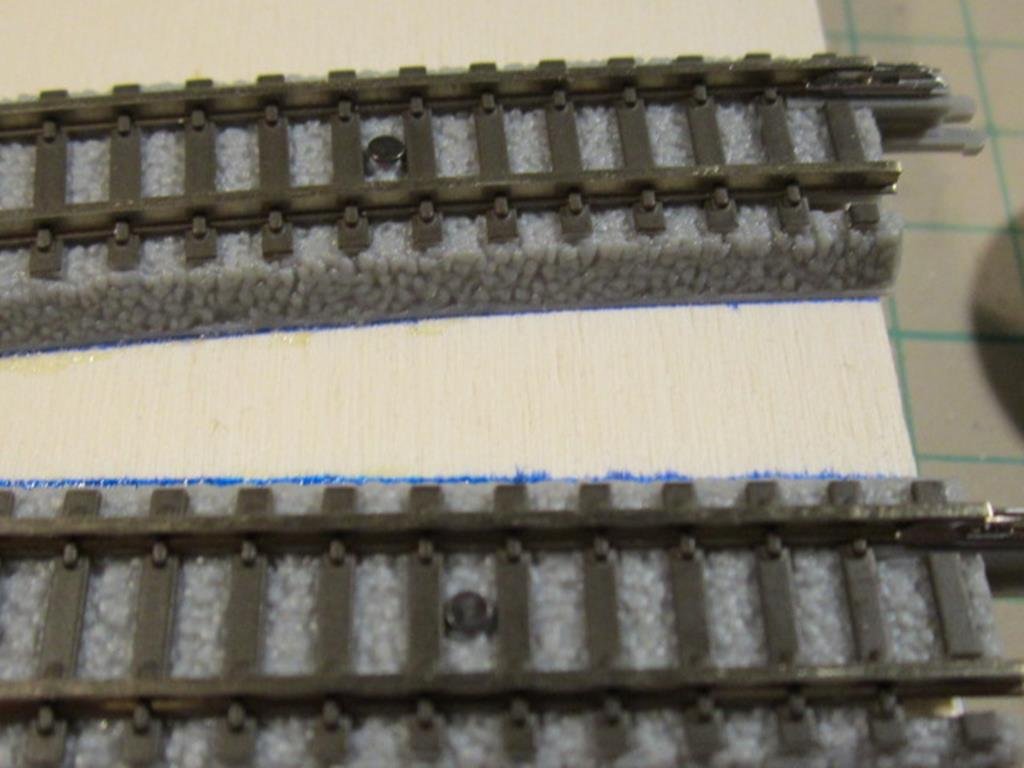

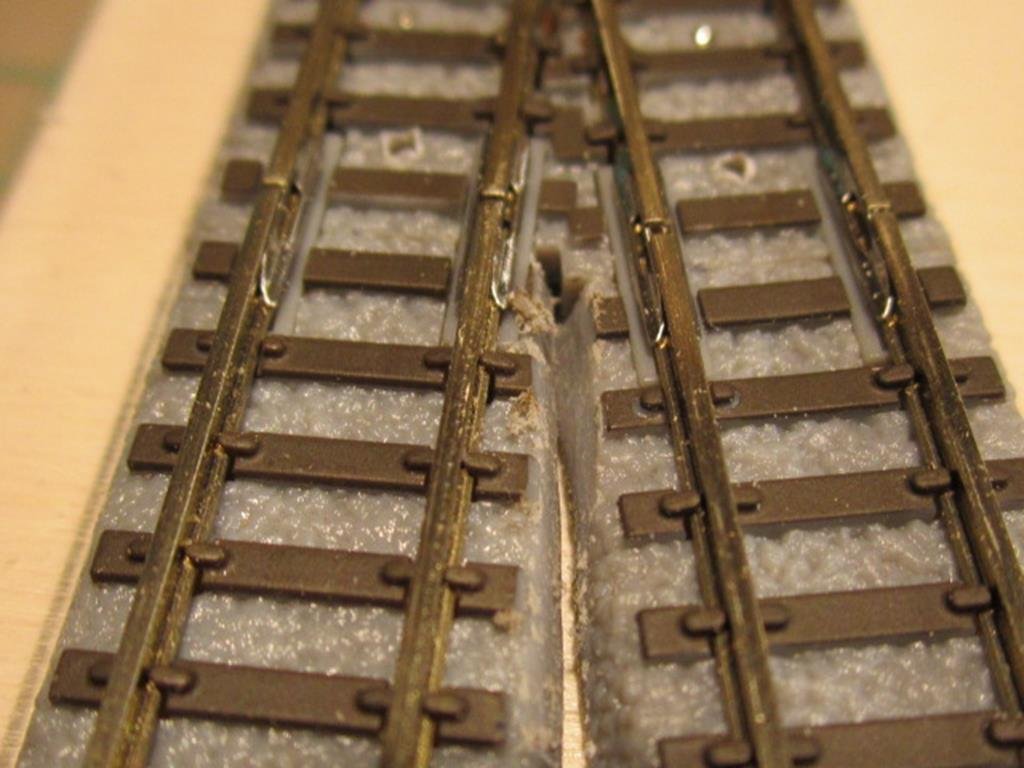

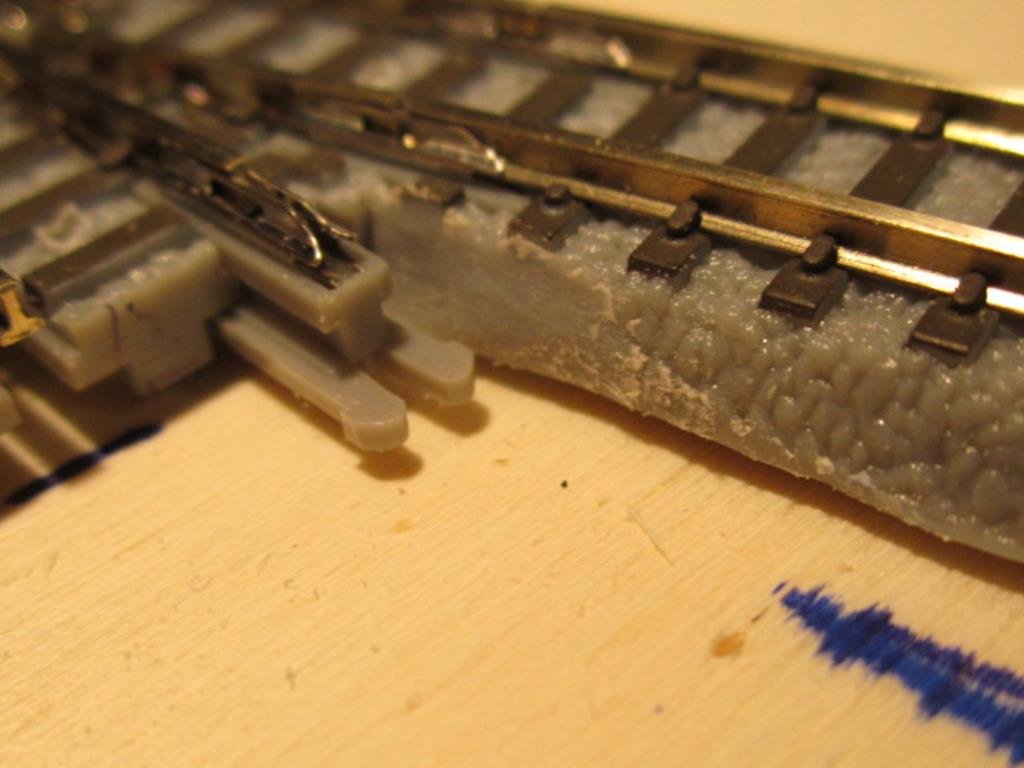

Facendo le prove a secco con i componenti del deviatoio allineandoli con la linea di riscontro precedentemente tracciata mi accorgevo che la massicciata ostacolava il perfetto allineamento dei due binari di asservimento. Pertanto ho provveduto a risagomare la massicciata per permettere un buon incastro


Al binario diritto in corrispondenza del taglio a 45°ho affinato al massimo la massicciata verso il cuore del deviatoio

Mentre al binario di compensazione è bastata una carteggiatura per dare un leggero scasso verso il cuore

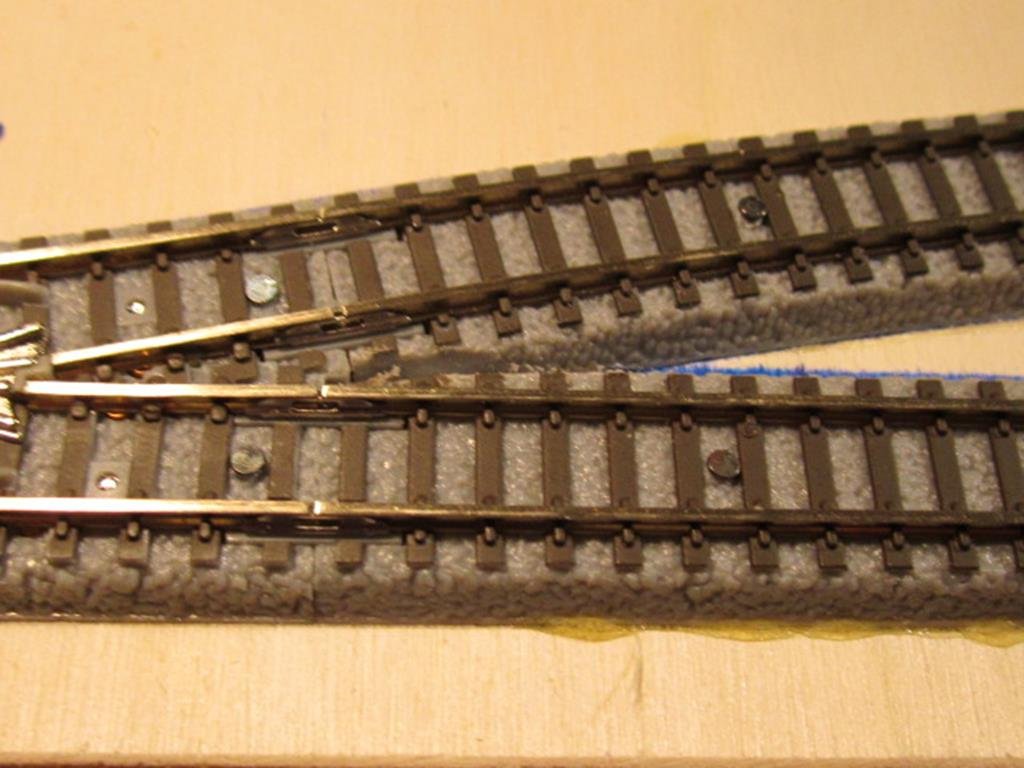

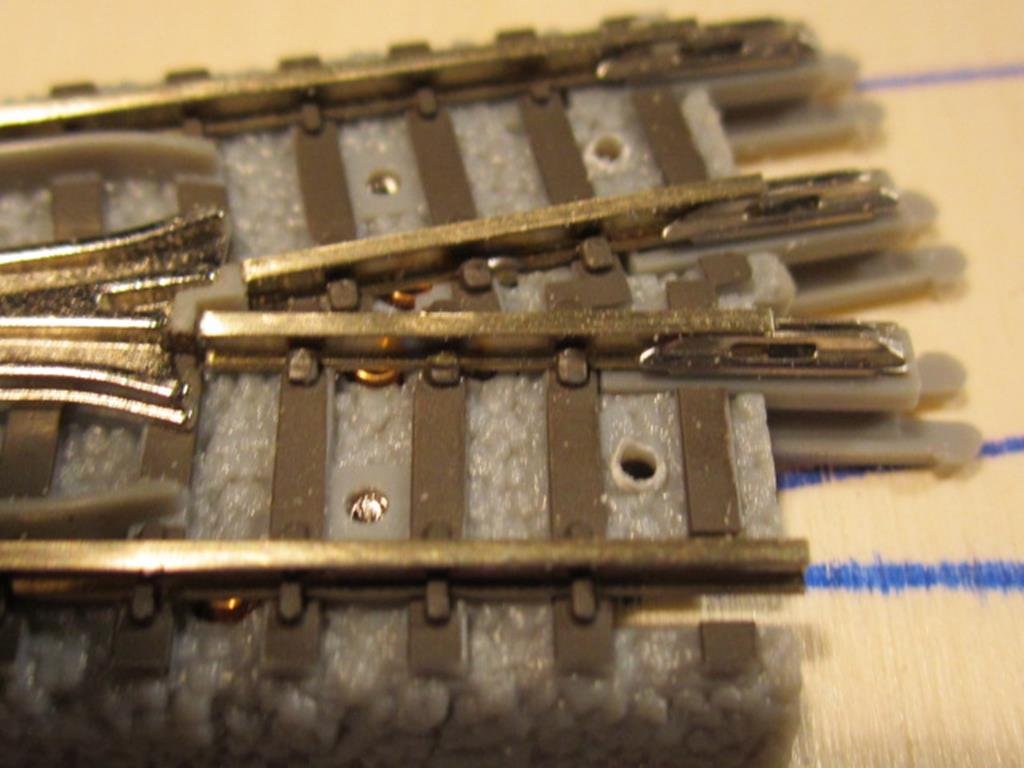

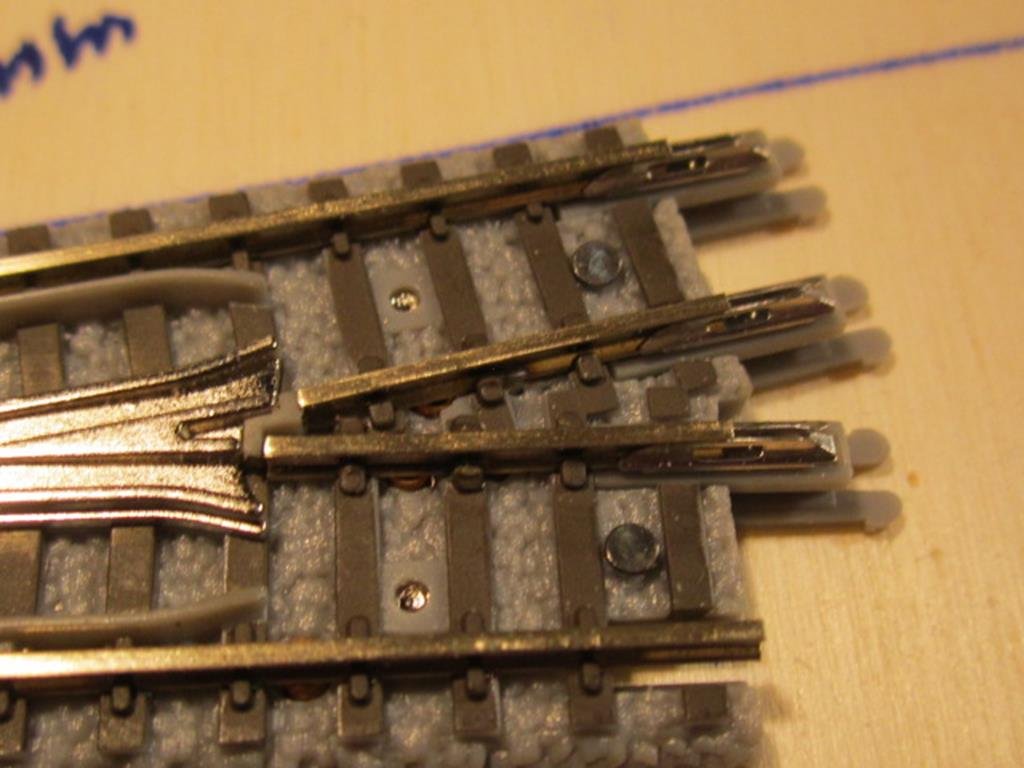

Alla fine si ottenuta la congiunzione desiderata tra i binari

[v200]

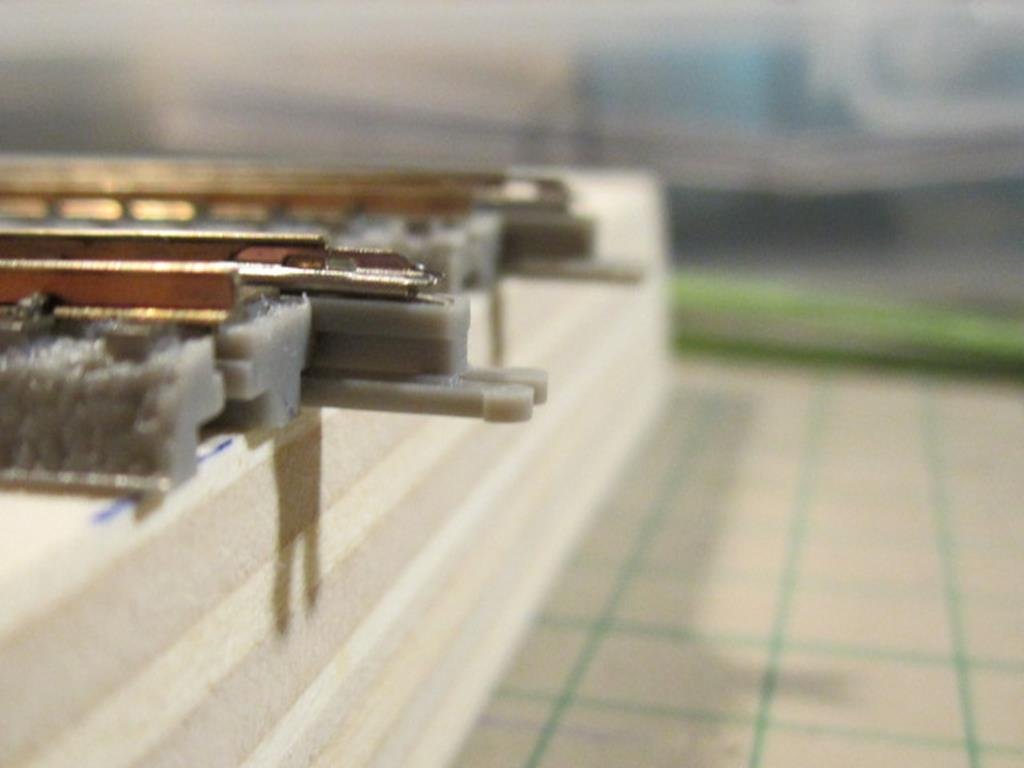

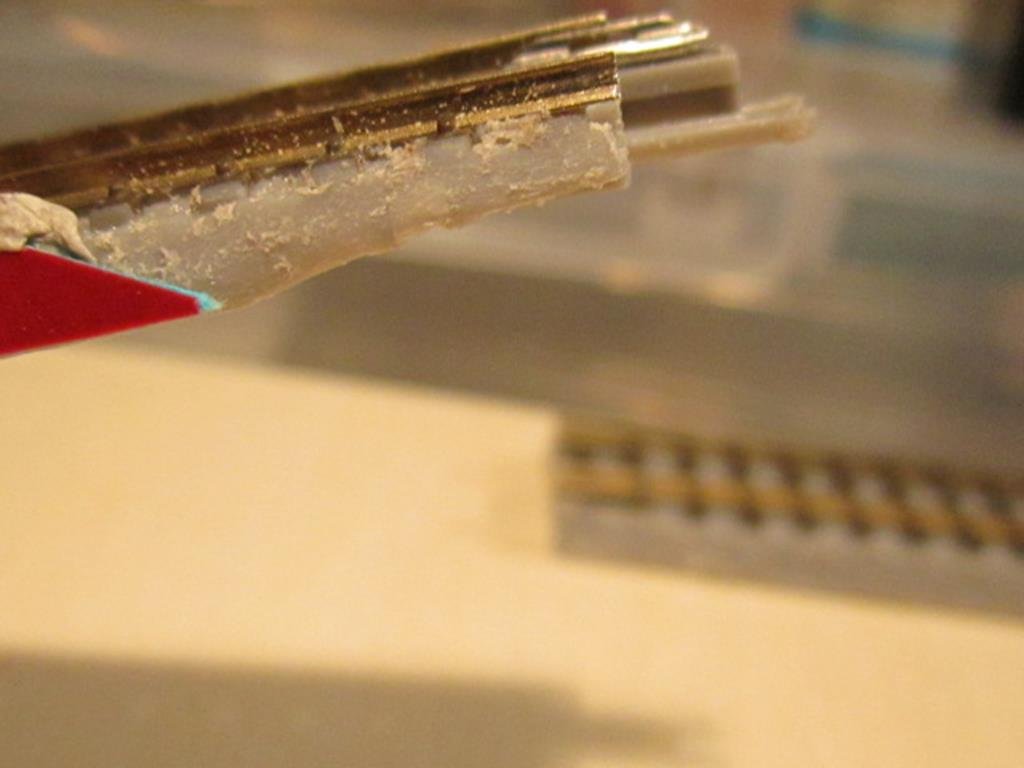

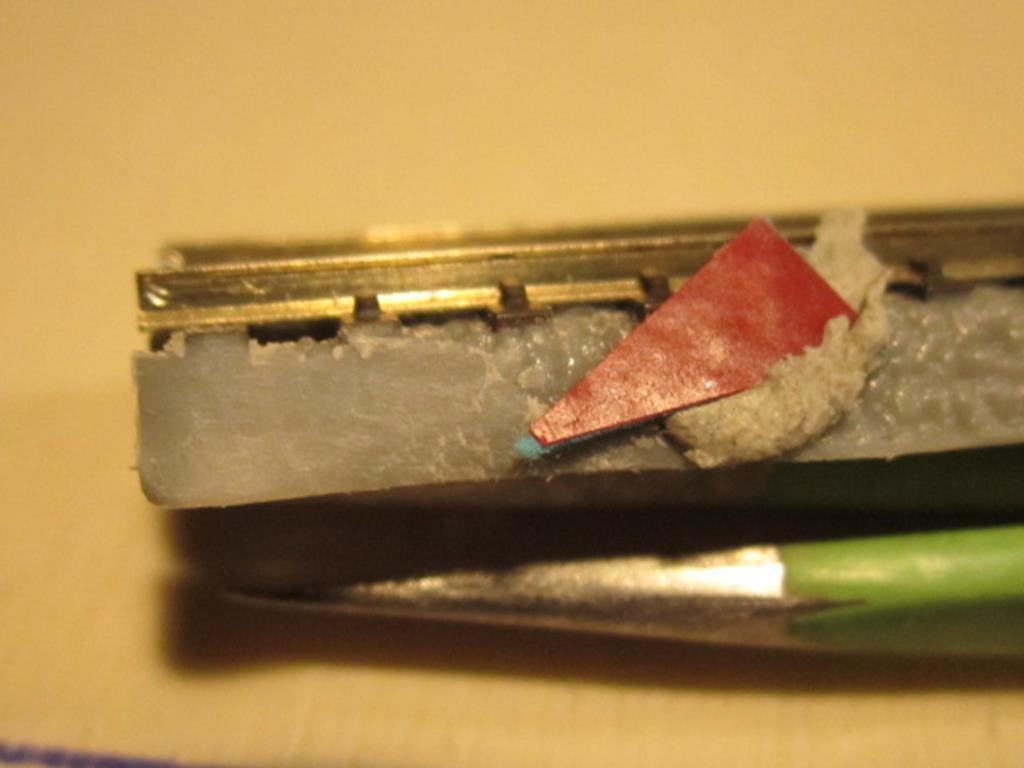

Affinatura del binario diritto verso il taglio ad angolo

[v200]

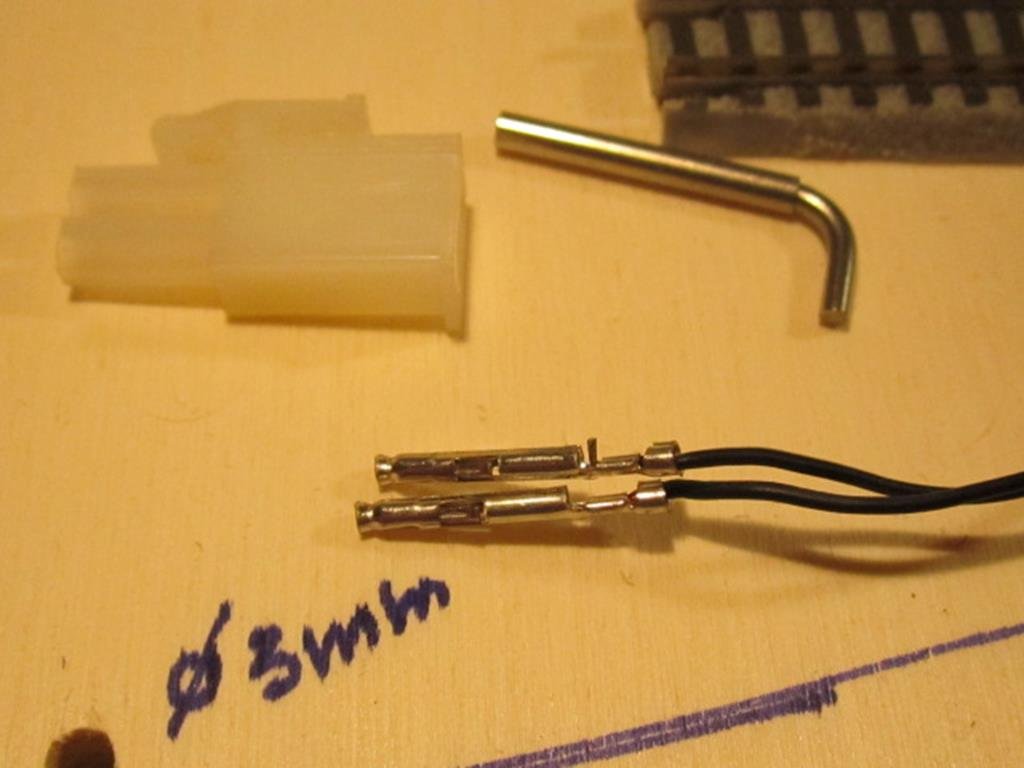

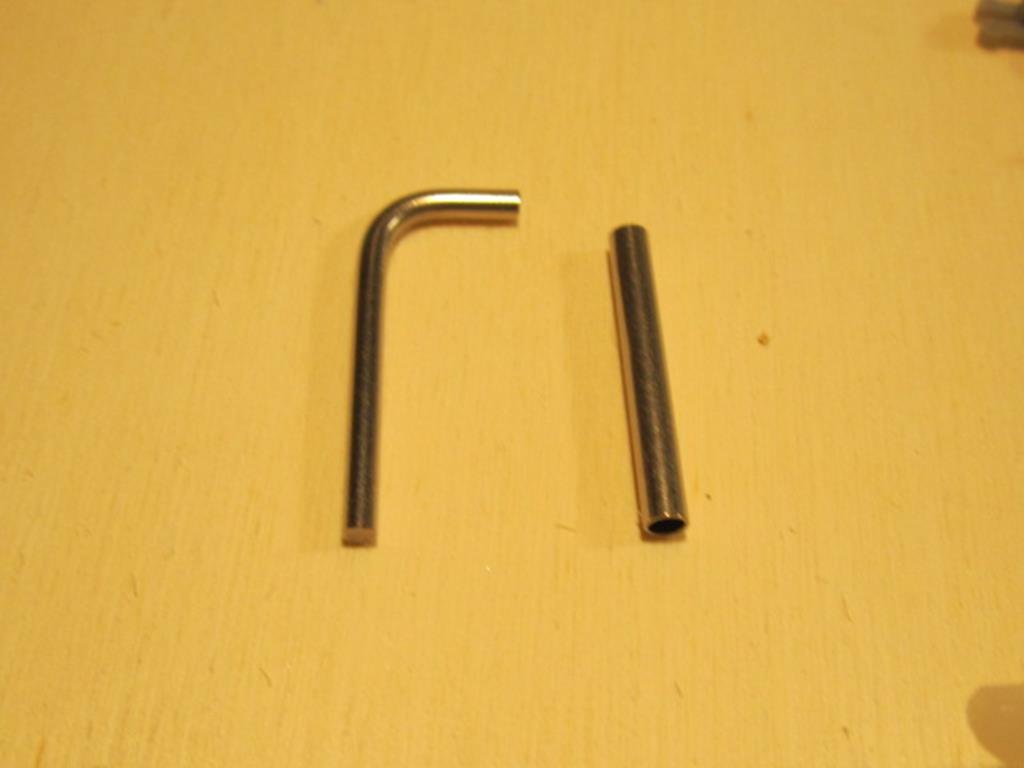

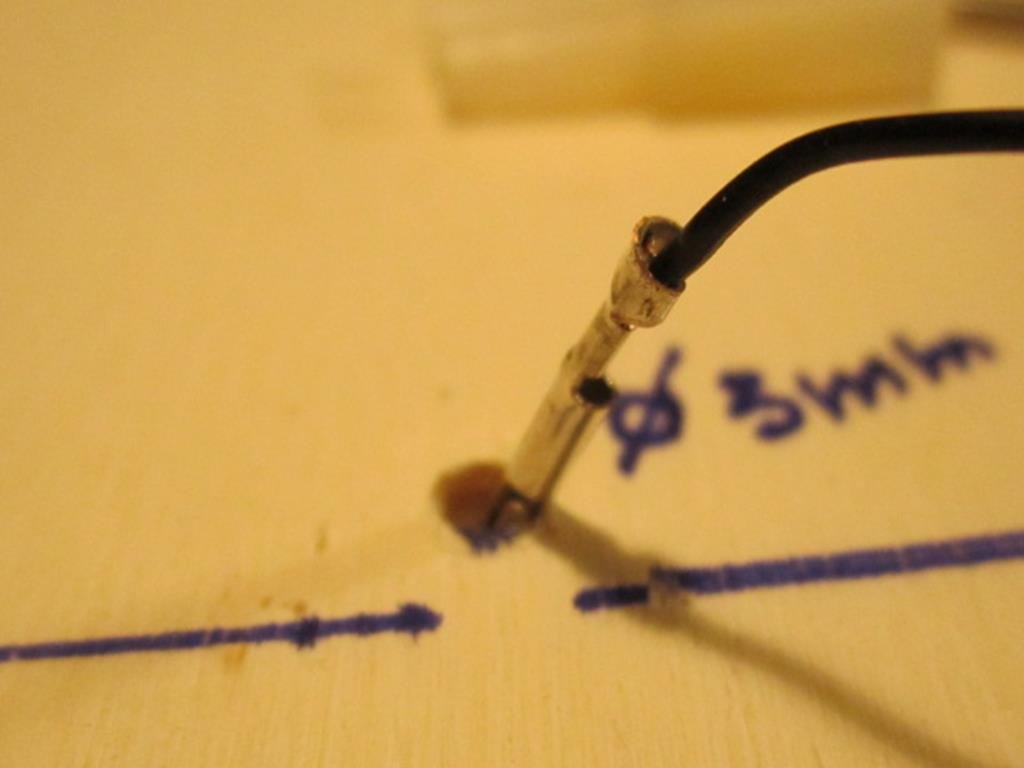

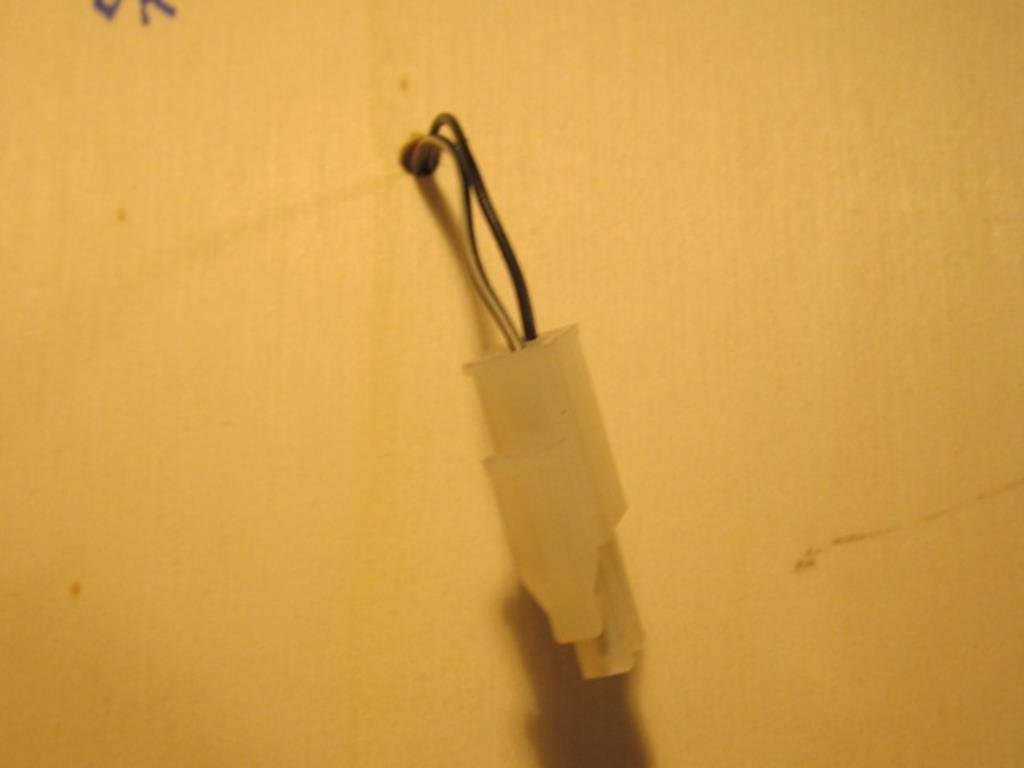

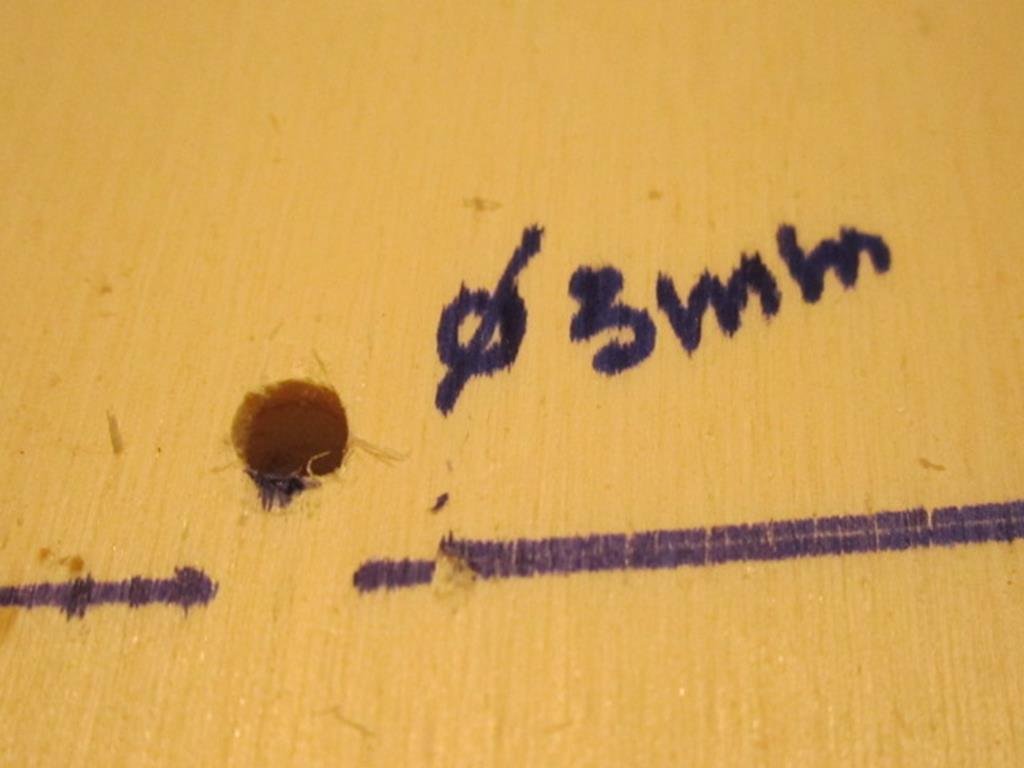

Dopo aver fatto il foro da 3 mm di diametro per far passare i cavi di alimentazione del deviatoio sotto plancia occorre smontare il connettore tramite l'apposito kit di attrezzini della Rokuhan ARt. N- 97418 composto da un tubicino e una chiavetta a ELLE.
Filmato esplicativo

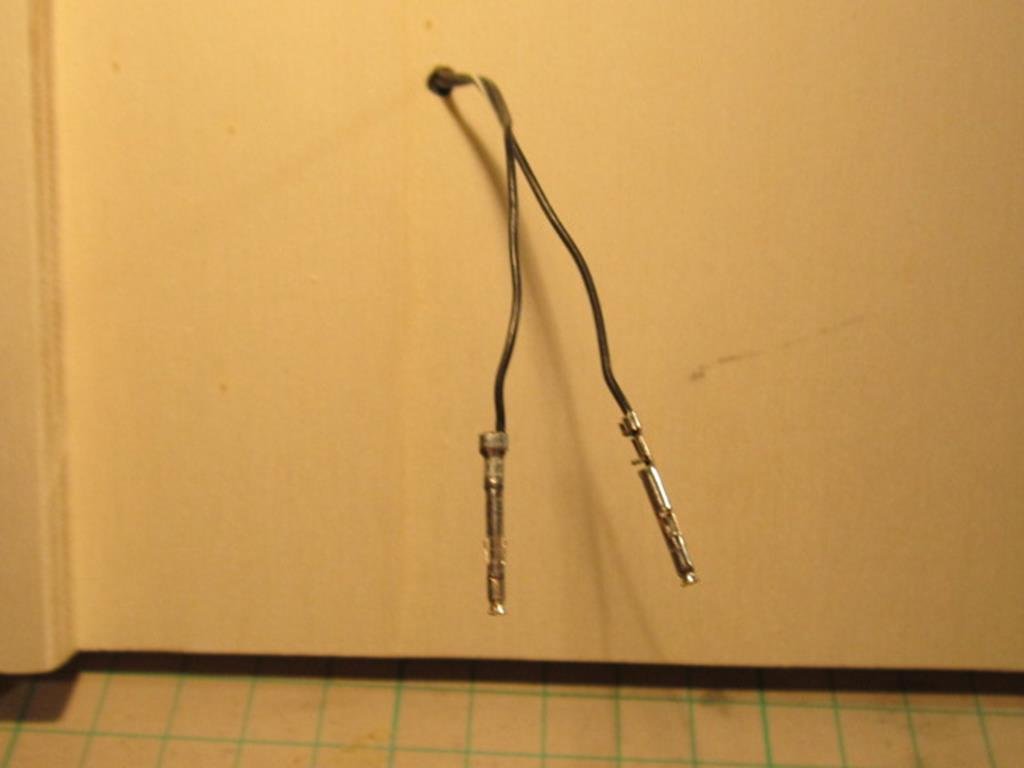

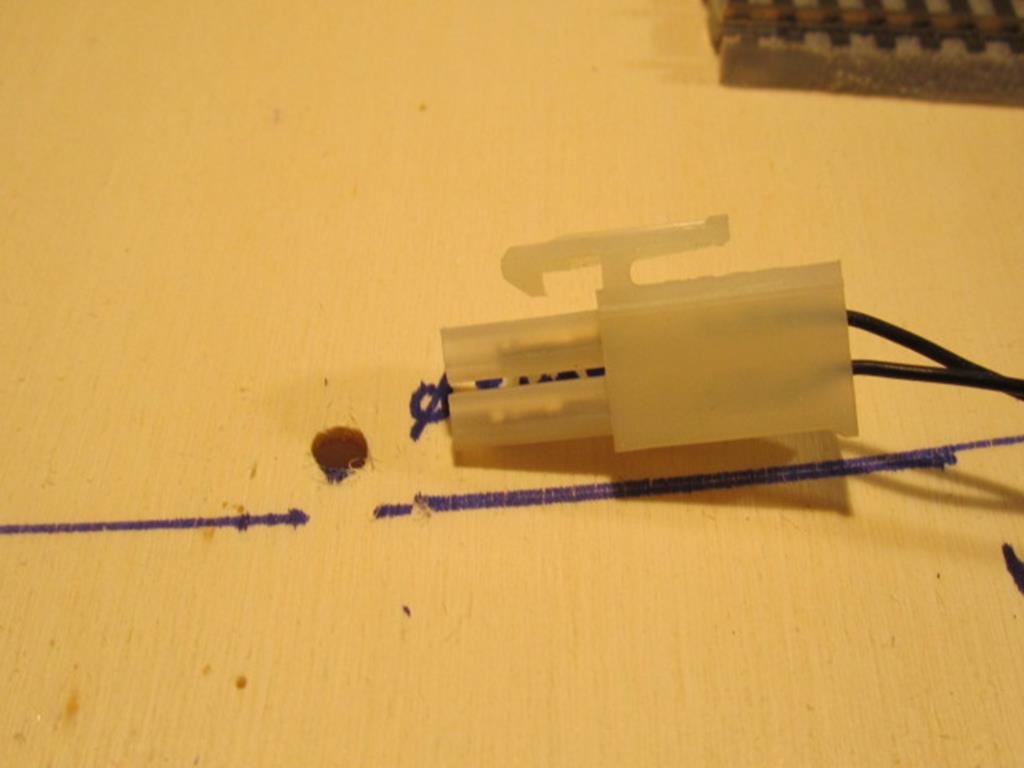

Una volta inserito il tubicino metallico nella parte frontale basta spingere con la chiavetta ad ELLE per estrarre dalla parte posteriore il connettore metallico ATTENZIONE il cavetto bianco e nero ( positivo ) va rimontato verso la clips del guscio.
Reinserendo i connettori basta spingerli dalla parte posteriore con la chiavetta ad ELLE fino a incastrarli.

[v200]

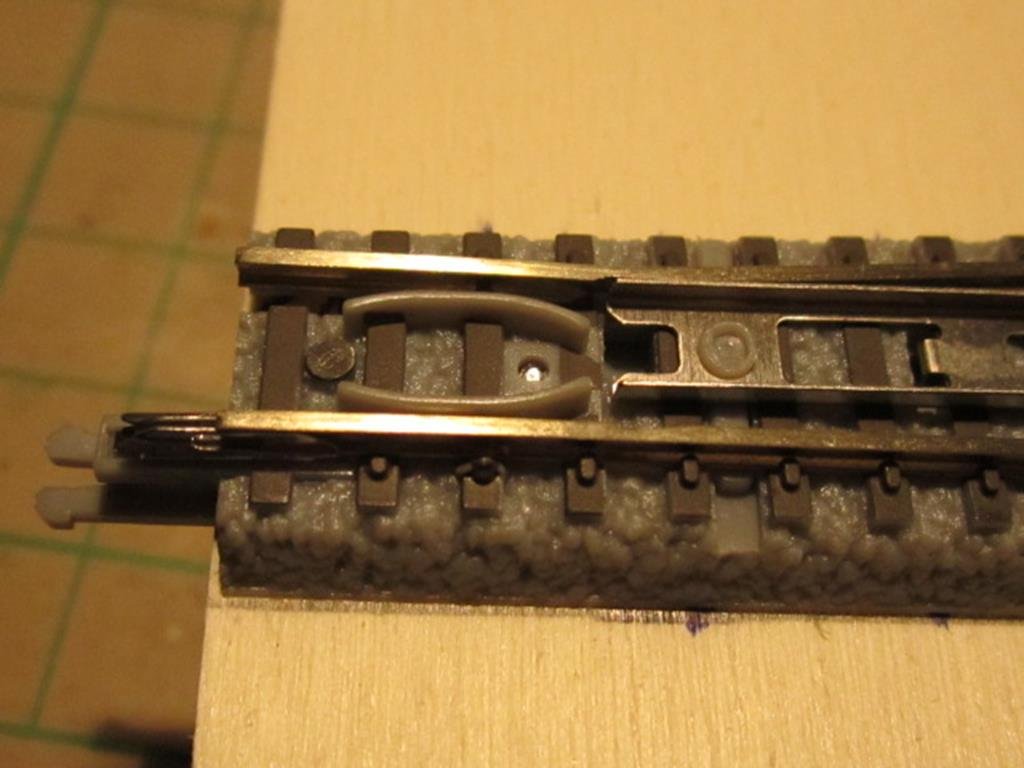

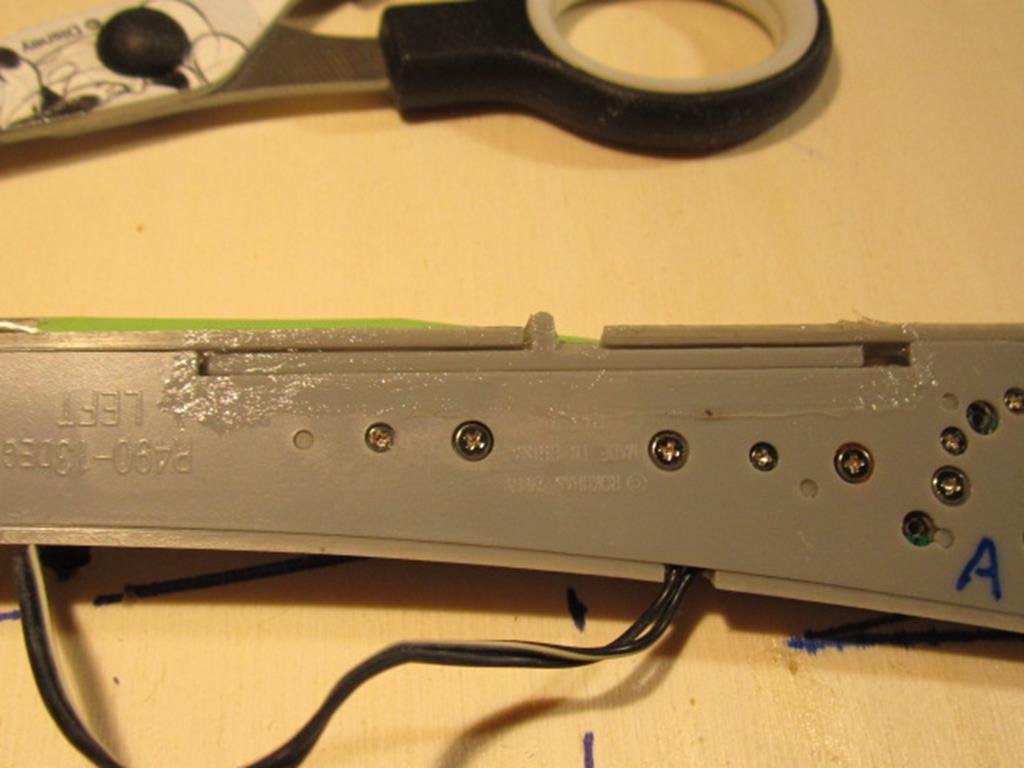

Siamo quasi pronti a posizionare il deviatoio sul modulo, ma prima isoliamo il movimento del cursore che muove gli aghi manualmente per evitare che la colla possa bloccarlo, basta passare della vaselina bianca.
N.B i deviatoi sono predisposti per l'analogico con la funzione pensante, in questa configurazione non si può utilizzare il digitale pena cortocircuiti
Per il deviatoio utilizziamo solamente i chiodini , mentre per i binari usiamo chiodini che colla.

Per ultimo una volta ben incollato il tutto faremo la solita rettifica alle testate.

[v200]

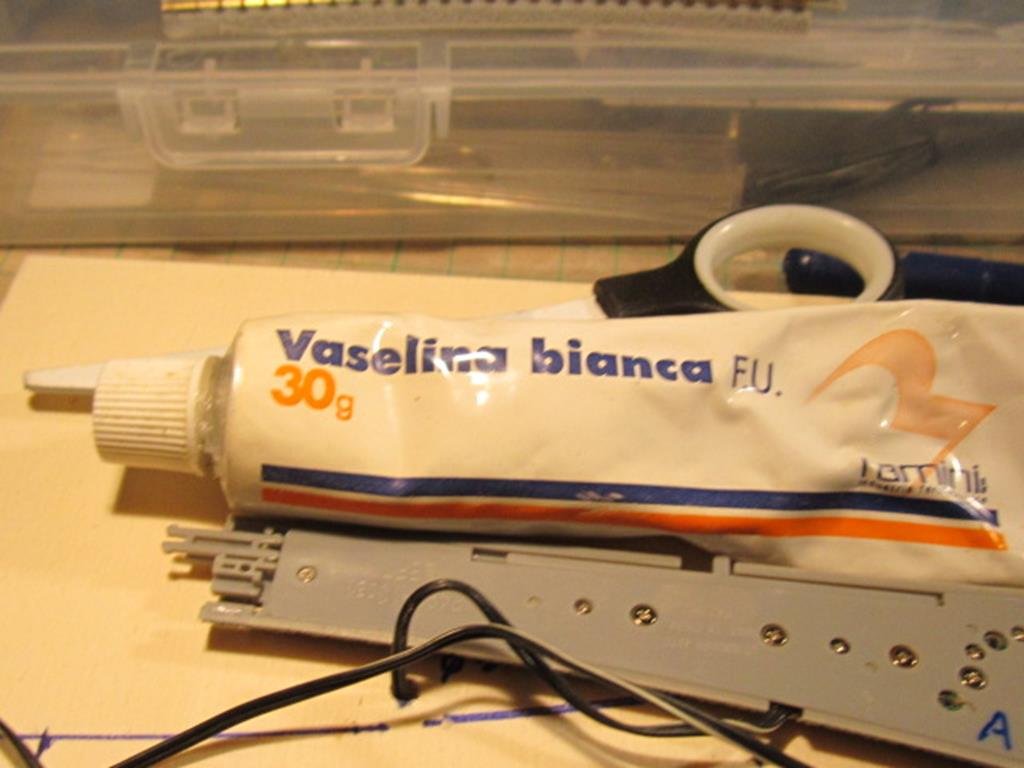

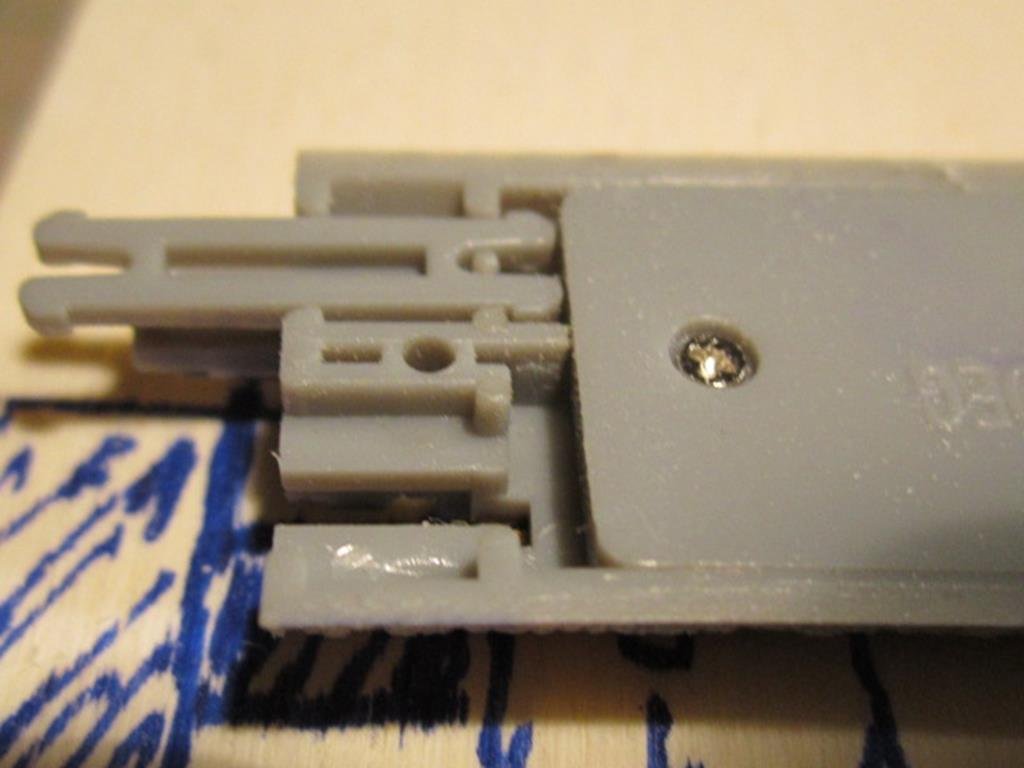

Sigillatura cursore movimento aghi manuale con la vaselina bianca.

[robiravasi62]

sono stupito del fatto di dover accomodare la massicciata... li pensavo piu' precisi i giapponesi

[v200]

Per un plastico normale non darebbe grossi problemi il piccolo problema sorto con la massicciata, ma nel costruendo modulare avrebbe dato molto fastidio per l' allineamento. Forse una mia eccessiva pignoleria ma meglio fare un lavoretto in più che meno

[Stè56]

Anche riguardo ai tedeschi ci sarebbe qualcosa da ridire: i binari dritti da 220 sono in realtà lunghi 221 (quelli da 110 sono 110,5).

[robiravasi62]

i tedeschi lo sapevo già che son imprecisi

[v200]

Il rapporto in scala tra lo standard Giapponese ed Europeo varia non poco ad esempio in N noi utiliziamo 1:160 in Giappone 1:150, anche per la z qualche mm varia ecco il perchè delle rettifiche.
Anche i Mini Trains sono in pollici e non cm

[v200]

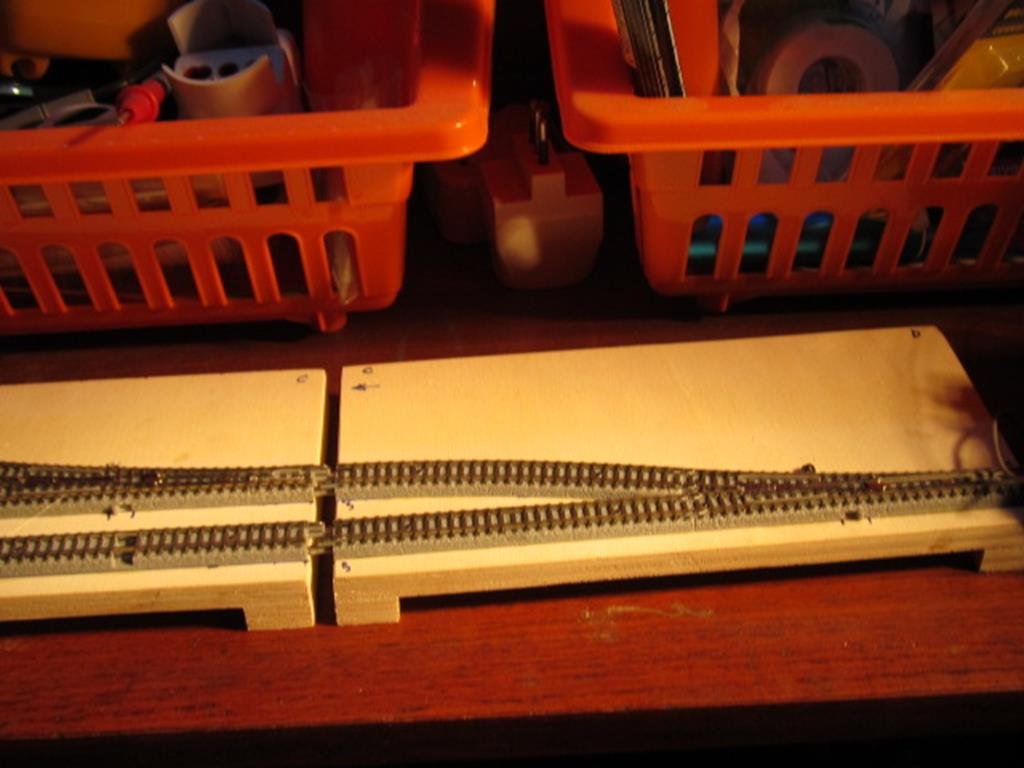

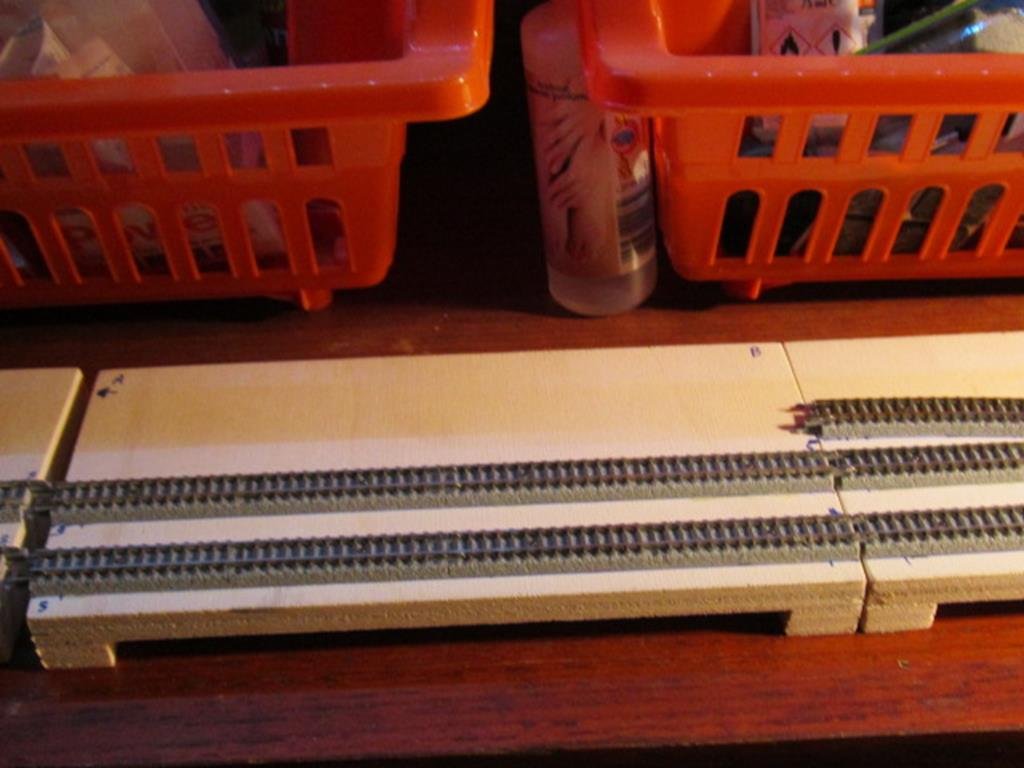

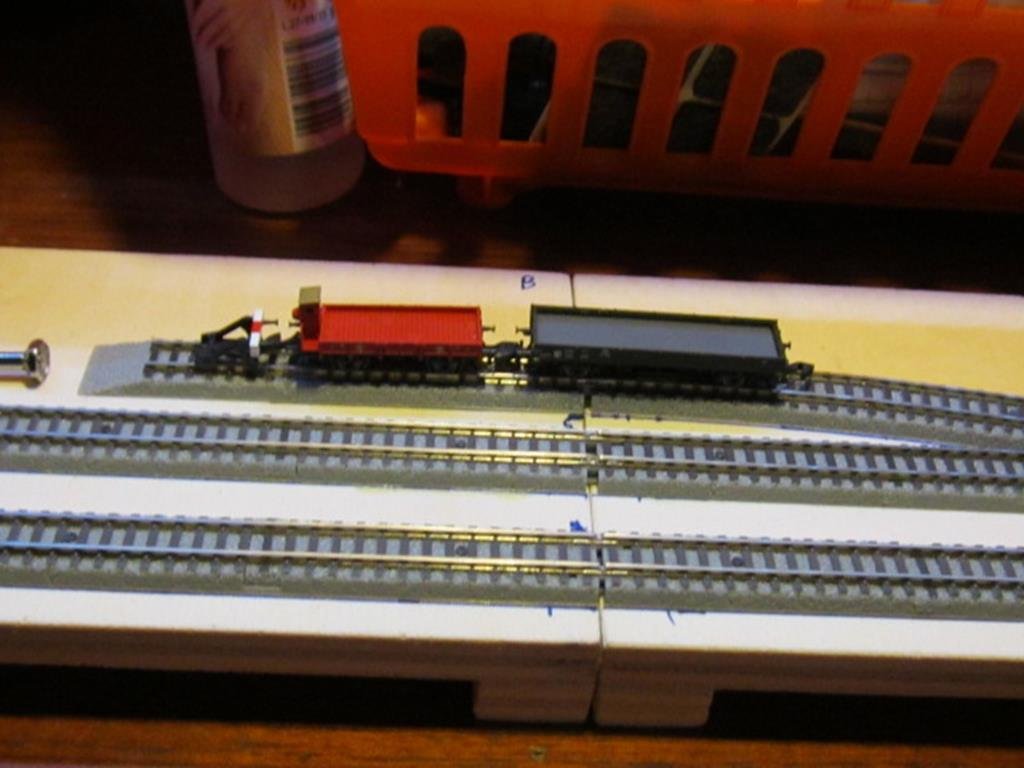

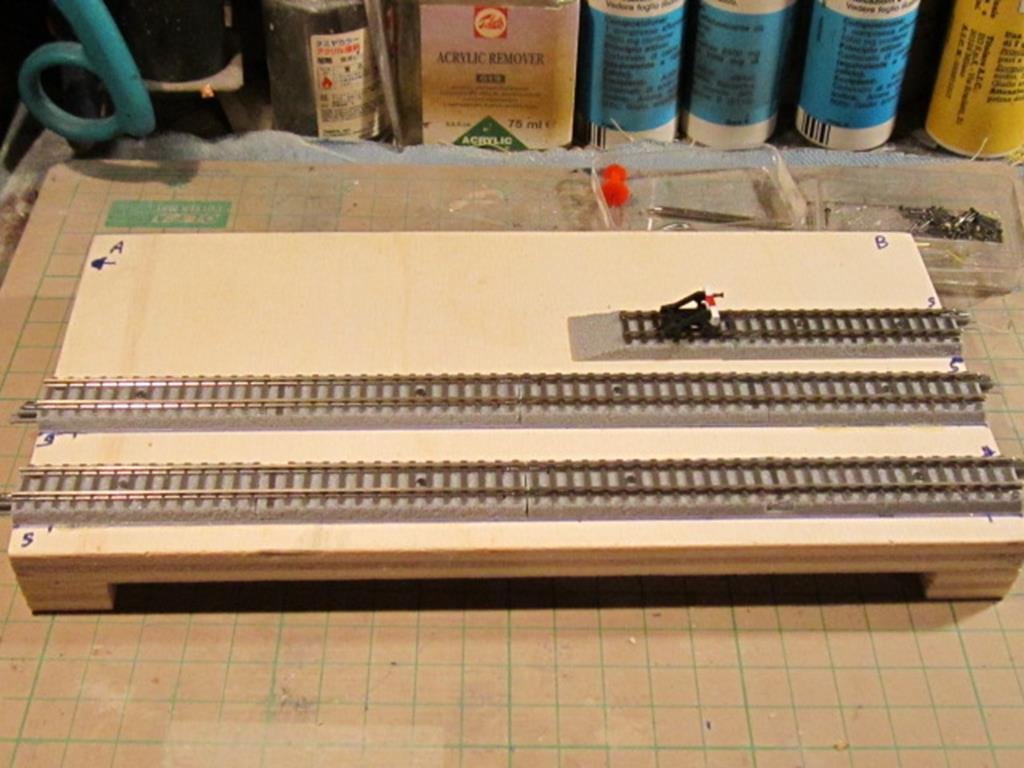

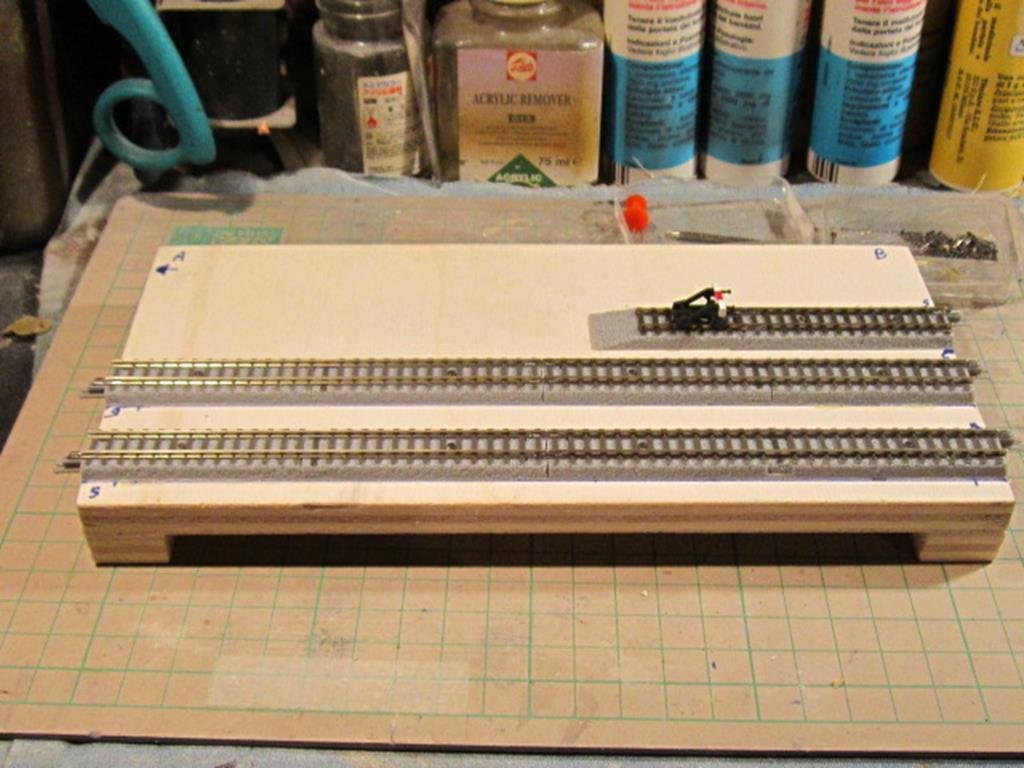

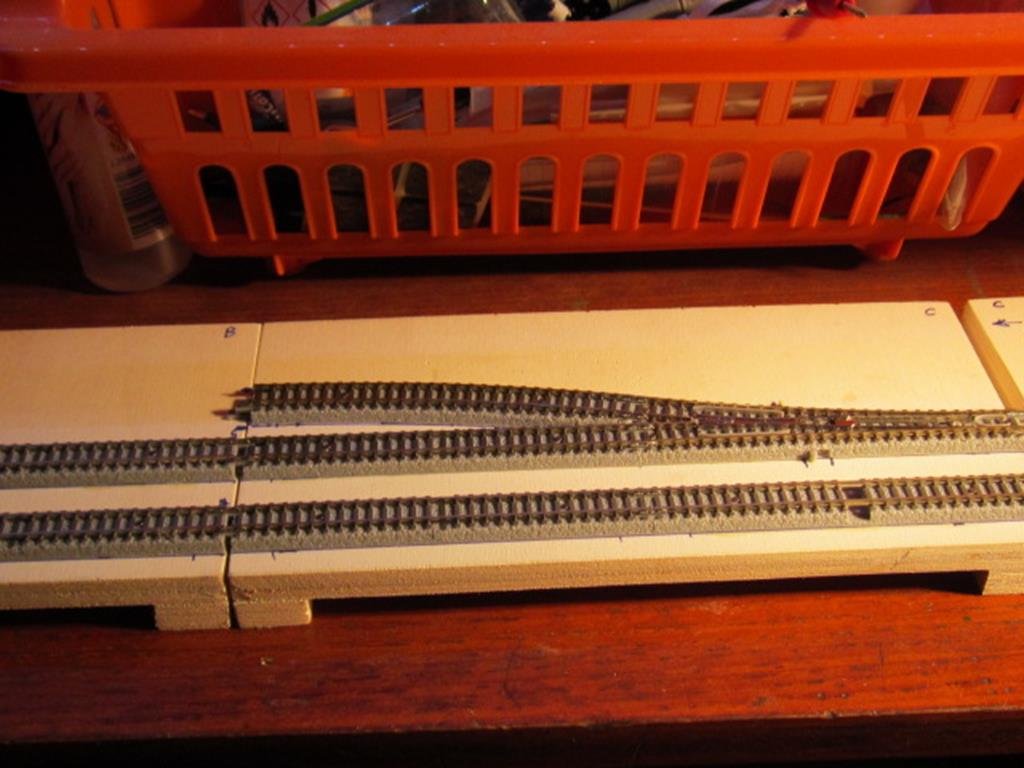

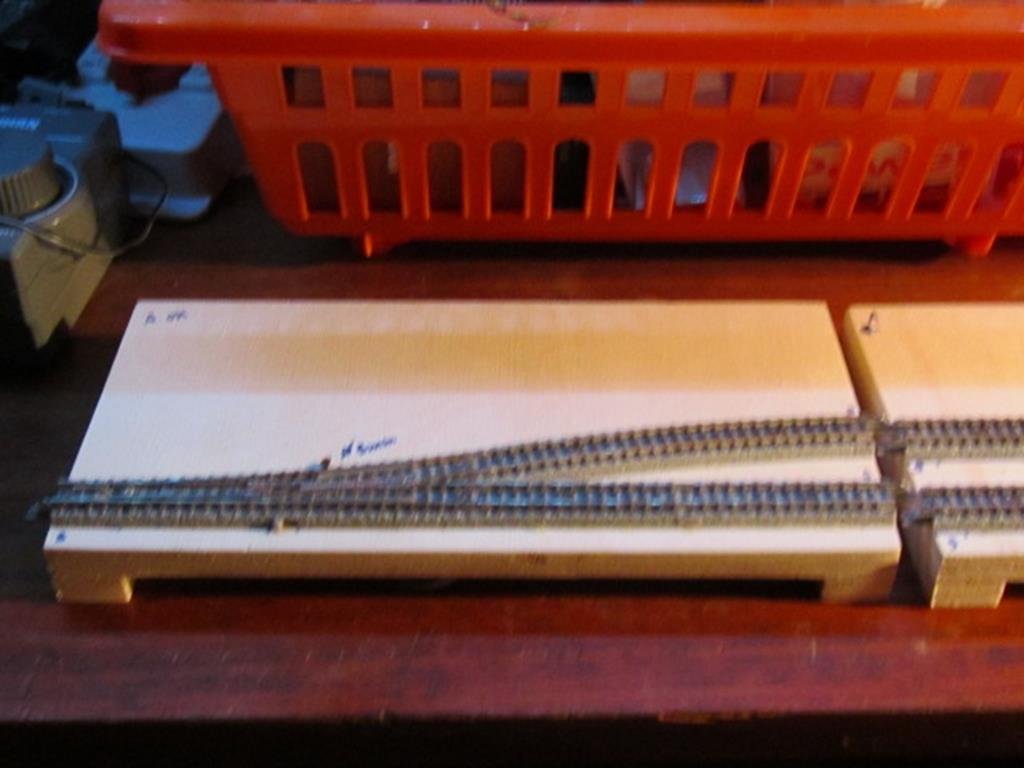

Finalmente ho terminato di assemblare i 4 moduli per la stazione,mancano alcune rifiniture ma siamo quasi a posto

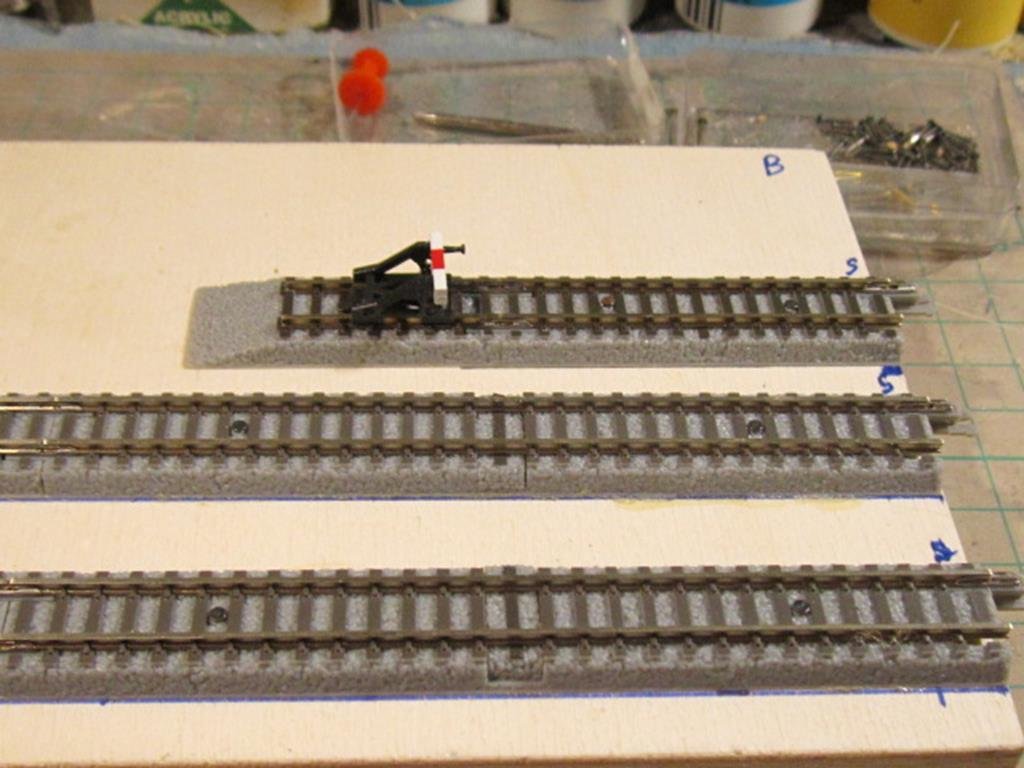

Oltre ai due binari della linea sono riuscito a ricavare un piccolo tronchino, che per una stazione minimalista solo per i sorpassi e qualche fermata rimane sufficiente al fabbisogno.
Ho solo qualche perplessità per la stazione, visto il poco spazio rimanente dopo il posizionamento del tronchino dovrò fare qualche accomodamento

[v200]

Avevo dimenticato queste foto sorry

[robiravasi62]

sempre più intrigante

[MrMassy86]

Seguo sempre in silenzio, davvero molto interessante questo sistema
Massimiliano

[carlo mercuri]

Direi molto bene. A guardare le foto molto nel dettaglio ho visto che la zona del telaio degli aghi nei deviatoi Rokhuan è molto meno realistica dei Marklin!

[v200]

Si, ma molto funzionale. Penso la prossima settimana impegni permettendo di rifinire bene i moduli stazione

[v200]

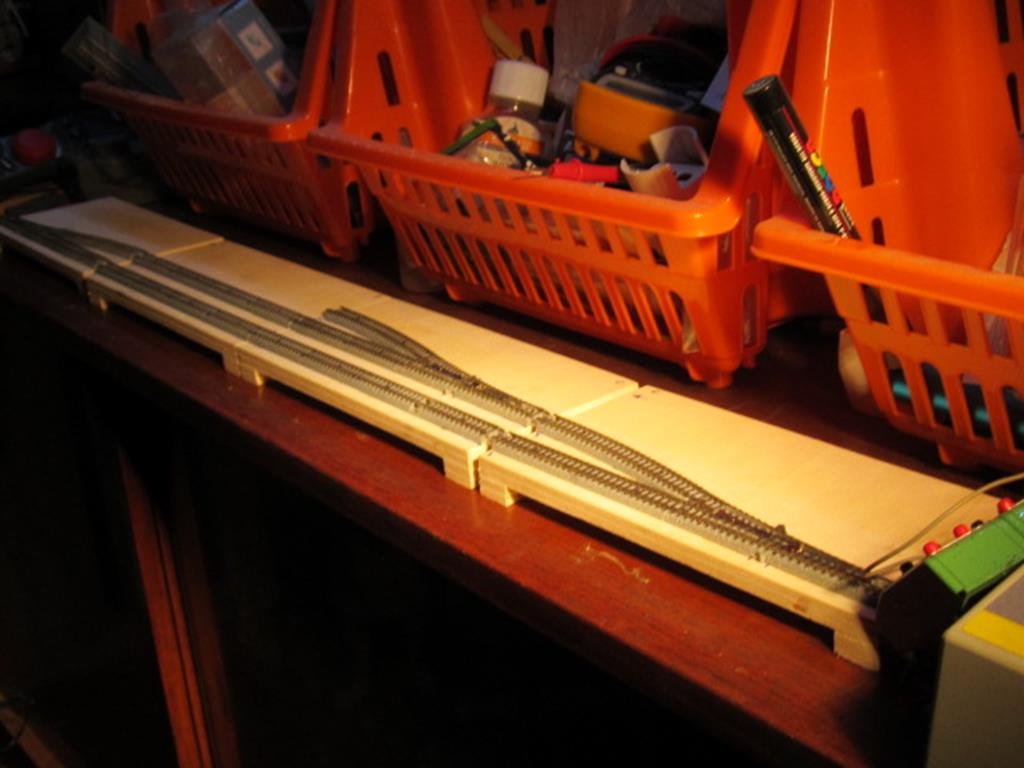

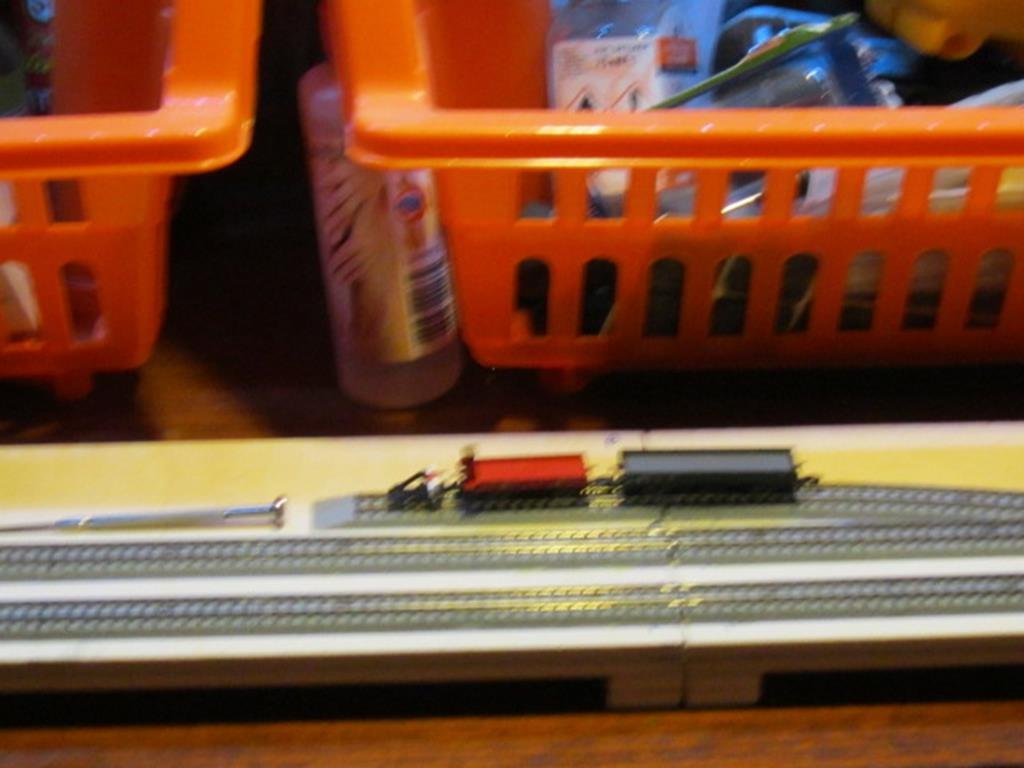

Primo test di circolazione con i 12 moduli accoppiati, mi sembra che vada abbastanza bene

[MrMassy86]

Ottimo test, vedo che tutto procede al meglio
Massimiliano

[v200]

Ho un paio di ideuzze da sviluppare sia per la parte estetica che per la parte telaistica.

[v200]

Alla fine dopo il lavoro di rifinitura sulle testate il primo assemblaggio è andato a buon fine.
Prendendo ad esempio un lavoro fatto sul forum Z- spinge voglio utilizzare dei magneti per aumentare la connessione tra i moduli in modo da avere maggior stabilità.
Per il paesaggio ho varie idee ma prima voglio trovare il materiale per la stazione, il punto focale a cui prestare maggior attenzione.
Causa un po di doloretti che non mi fanno lavorare bene mi prendo una pausa in modo da riprendersi dove ragionare sui vari lavori in programma.
A presto

[Stè56]

I magneti per i miei moduli sono arrivati stamattina...


[carlo mercuri]

Alla fine dopo il lavoro di rifinitura sulle testate il primo assemblaggio è andato a buon fine.
Prendendo ad esempio un lavoro fatto sul forum Z- spinge voglio utilizzare dei magneti per aumentare la connessione tra i moduli in modo da avere maggior stabilità.
Per il paesaggio ho varie idee ma prima voglio trovare il materiale per la stazione, il punto focale a cui prestare maggior attenzione.
Causa un po di doloretti che non mi fanno lavorare bene mi prendo una pausa in modo da riprendersi dove ragionare sui vari lavori in programma.
A presto

L'uso dei magneti mi pare una ottima idea. Buona tenuta, possibilità di sconnessione/connessione immediata,velocità!! Il top!!

[v200]

Ho avuto fortuna nel trovare quelli come le pile per orologio a pastiglia, hanno bisogno di meno profondità che quelli a cilindretto.
