ciao Andrea,
per i binari, scarpette, erba ecc. come da normativa, per il mio modulo (faro di Caprazoppa) mi sono rivolto a

modellbahnshop-lippe

ottimi prezzi, ottimo servizio (3-4 giorni consegnano) e fino al 31.12 senza spese di spedizione

[acampanella]

mi riguardo subito la normativa anche per l'erba ecc. che non l'ho ancora fatto...

grazie!
Andrea

[Andrea]

si riesce a fare gruppo come per le testate per aver materiale uniforme o va bene indipendenti?

Al momento no Andrea, avevamo qualcosa a "magazzino" ma lo abbiamo fatto fuori.

[Ferruggia Carlo]

Ok,grazie Andrea.
Carlo

[Edgardo_Rosatti]

Grazie Edgardo,
il mio futuro modulo, lungo due metri circa, sarà di piena linea con la diramazione allo scalo lacuale. L'idea è quella di sezionare la piena linea dallo scalo che sarà gestito da un alimentatore a parte per le manovre. Non voglio dire uno strafalcione, e chiedo scusa ,ma alla linea passante bisogna inserire ugualmente la scheda? Purtroppo l'elettricità è il mio tallone d'Achille.
Grazie

X Riccardo
Prenoto due testate con dima
Carlo

Scalo e piena linea vanno sempe sezionati tra loro e quello che dici è corretto. Non sei l'unico ad avere uno scalo e tutti qui abbiamo fatto così. In pratica avrai il tuo scalo che potrai gestire a tuo piacimento con un alimentatore a parte.
In questo caso il consiglio è quello di sezionare entrambe le rotaie a valle del deviatoio in uscita dalla piena linea.

Il sezionamento che citava Andrea invece, è relativo alla piena linea e serve per avere la possibilità di usare più alimentatori di trazione.

Benchè si possa fare a meno di usare le schede, è molto consigliabile inserirle, in quanto si risparmia molto tempo per i cablaggi e si riduce al minimo la possibilità di errore.

Ho redatto un file pdf con le istruzioni per il cablaggio di un modulo di piena linea per le nuove schede in arrivo.
Purtroppo pesa ben 3,2 Mb e non ho la possibilità di effettuare l'upload sul forum.


Ciao
Edgardo

[Andrea]

Ho redatto un file pdf con le istruzioni per il cablaggio di un modulo di piena linea per le nuove schede in arrivo.
Purtroppo pesa ben 3,2 Mb e non ho la possibilità di effettuare l'upload sul forum.

Ed, mandami il file che lo carico io.

Eccolo!

cablaggi modulo di piena linea.pdf (1256,98 KB)

[Edgardo_Rosatti]

Già fatto [:I]

[MrPatato76]

Scaricato!!

Ora attendo la scheda...

[Edgardo_Rosatti]

Le 30 schede (pcb) sono state spedite oggi al mio indirizzo tramite corriere DHL.

Qui i dettagli per il tracking:

Dear Edgardo Rosatti,

Your order 141011-070445-877 is dispatched Oct 28, 2014 by DHL, tracking number 6330289420.

We delivered following items:
Part Number: PIENA LINEA REV 2 Quantity: 30


Thank you for the order.

NOTE:Please check the quantity and the package once you received, if had any question please contact us in 15 working days. If over the deadline, please provide us the evidences that damaged caused at receiving, or it will be difficult to check and confirm.



PCBCART - PCB supplier from China
URL: http://www.pcbcart.com
Email to: sales@pcbcart.com
Phone: +86-571-87013819

(If you had any questions, please contact us by reply this email or go to our support center )


Apettiamo pazientemente.

Edgardo

[Edgardo_Rosatti]

Oggi sono arrivate le schede per i moduli di piena linea a tempo di record e quasi non volevo crederci.

Qui un paio di foto:

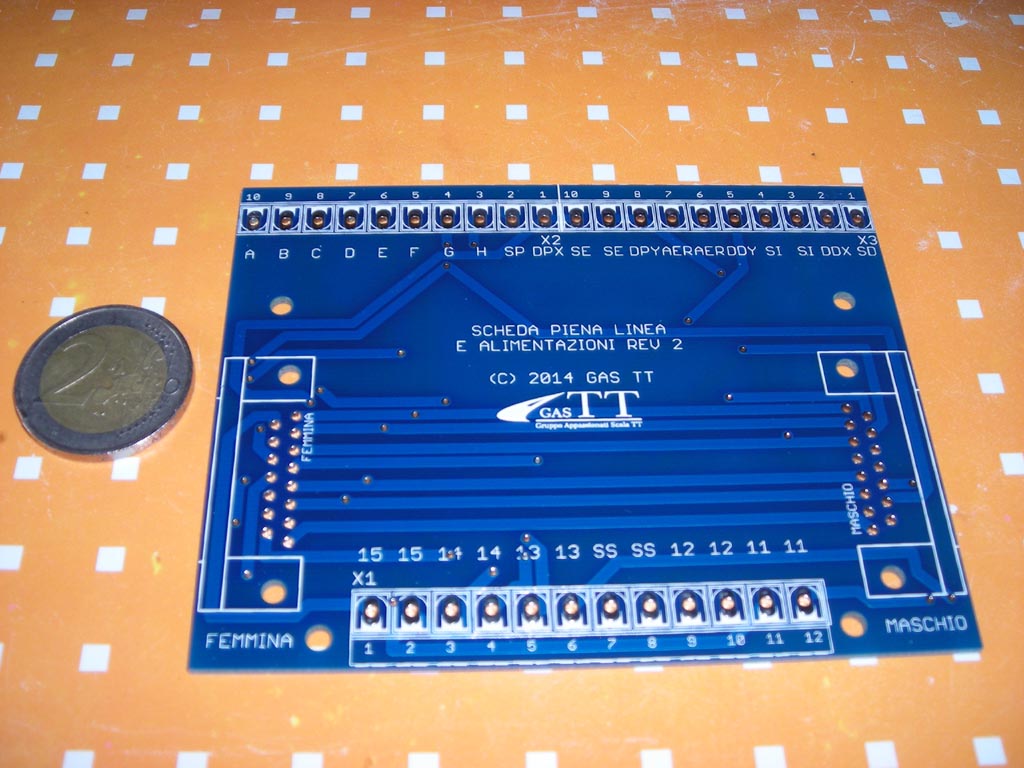

Lato superiore:

133,26 KB

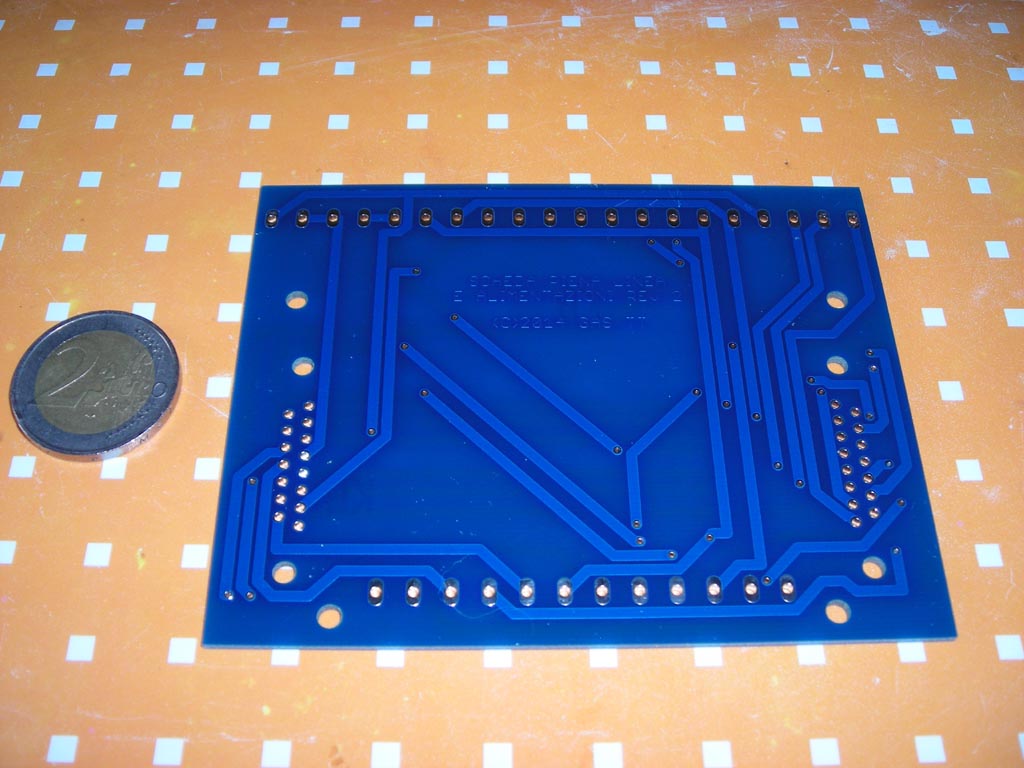

Lato inferiore:

110,22 KB

Notare le dimensioni ridotte ed il logo

In casa ho componenti per montarne una soltanto così da poter fare qualche test.
Tuttavia, per montarle tutte e 30 sarebbe opportuno acquistare i componenti in stock, così da avere un notevole risparmio economico.
Su aliexpress li ho trovati a prezzi stracciati.

Nel frattempo faccio un elenco del materiale necessario per 30 schede:

Connettore a vite 2 poli passo 5 mm AK500-2 (480 elementi);
Connettore D SUB 15 poli 90° maschio su 2 file (30 elementi);
Connettore D SUB 15 poli 90° femmina su 2 file (30 elementi);
Doppio deviatore/interruttore per sezionamenti SE/SI (30 elementi);
Presa femmina a "banana" 4 mm di colore nero (30 elementi);
Presa femmina a "banana" 4 mm di colore rosso (30 elementi);
Presa femmina a "banana" 4 mm di colore verde (60 elementi);
Cavo in trecciola colorato a 12 poli per collegamenti (15 metri, 0,5 metri per modulo) 1 mmq di sezione.

Se qualcuno vuole fare una ricerca potremo fare un confronto dei preventivi e relative valutazioni.

Edgardo

[Fabrizio]

Molto belle Ed

[Andrea]

Grande Ed!
Visto così mi pare fantastico, manca solo il simbolo di marchio registrato!

[Edgardo_Rosatti]

Grazie a tutti

Oggi ne ho assemblata una coi componenti che mi sono rimasti.
Verrà portata a Bologna e poi usata per i test.

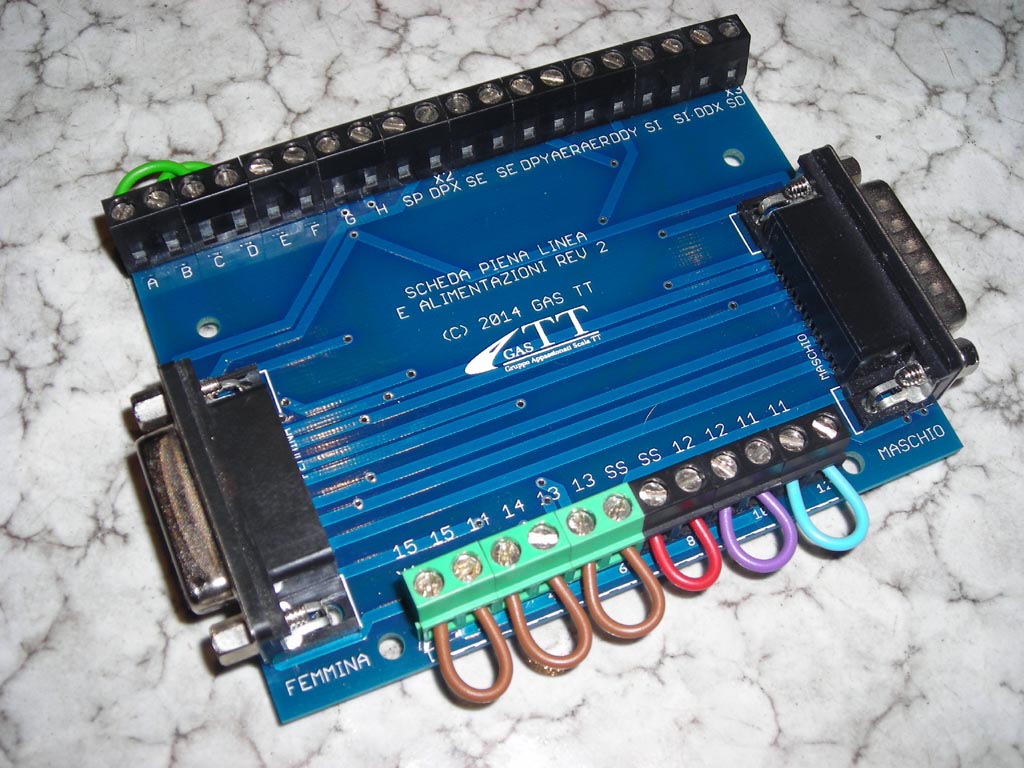

Scheda di piena linea assemblata:

168,4 KB

Mancano i distanziali in plastica per il fissaggio sotto plancia e gli accessori esterni.

[giuseppe_risso]

A me sembra incompleta.
Vedo spuntare solo fili verdi, marrone, rosso, viola e turchese .

[Andrea]

Bellissima Ed, e la totale assenza di fili rosa, ne certifica la qualità.
Potrei offrire il modulo kartodromo per fare da cavia, in questo we eseguo le saldature sui binari.

[Edgardo_Rosatti]

A me sembra incompleta.
Vedo spuntare solo fili verdi, marrone, rosso, viola e turchese .

Sulla tua scheda monterò solo flili rossi e blù, anche se quelli nero azzurri mi piacciono di più
Toh! mi è uscita la rima!

[Edgardo_Rosatti]

Bellissima Ed, e la totale assenza di fili rosa, ne certifica la qualità.
Potrei offrire il modulo kartodromo per fare da cavia, in questo we eseguo le saldature sui binari.

Molto bene Andrea, sarebbe ottimo, così lo proviamo assieme agli altri moduli.
Però ti dico subito che ho solo fili rosa per i cablaggi.
Gli altri colori non sono più disponibili[:I]

[Andrea]

Però ti dico subito che ho solo fili rosa per i cablaggi.
Gli altri colori non sono più disponibili[:I]

Non c'è problema, ho appena acquistato 1 km di filo nero e 1 km di filo azzurro.
Per le saldature sui binari sono invece stato super partes ed ho utilizzato il rosso e il verde.

[airob]

ciao mi hanno detto (scritto) che è qui che devo fare richiesta per il materiale per il modulo.
oltre alla richiesta cosa devo fare?
indirizzo, pagamento ecc.ecc

[Riccardo]

..... ho appena acquistato 1 km di filo nero e 1 km di filo azzurro.

con quei colori non oso pensare quanti cortocircuiti ne verranno fuori ... !!!




PS: un mega grazie a Edgardo per lo straordinario lavoro fatto per la realizzazione delle schede GASTT !!!

[Riccardo]

Aggiornamento

Elenco dei richiedenti testate e dime:
- Roberto Airoldi (airob): 2 o 4 testate + dima
- Andrea: 2 testate
- Massimiliano (MrMassy86): 2 testate + dima
- Carlo (cararci): 2 testate + dima
- Andrea (acampanella): 2 testate + dima
- Andrea (Tomcat13): 3 testate + dima
- Carlo Ferruggia: 2 testate + dima

Elenco dei richiedenti schede:
- Roberto (MrPatato76): 1 piena linea
- Massimiliano (MrMassy86): 1 piena linea
- Piergiorgio (piepand): 1 piena linea
- Carlo (cararci): 1 piena linea
- Andrea: 1 piena linea
- Diego (58dedo): 1 piena linea
- Andrea (acampanella): 1 piena linea
- Andrea (Tomcat13): 1 piena linea

[Andrea]

...oltre alla richiesta cosa devo fare?

Per ora nulla Roberto, poi ti diremo come procedere.

[Emiliano Boschetti]

Ciao Riccardo,
aggiungi pure due testate ed una dima anche per me...

Grazie infinite!!!
Ciao Emiliano

[Andrea]

Aggiorno io in quanto il Tesoriere è stato avvistato alle Cayman con tre hostess.

Elenco dei richiedenti testate e dime:
- Roberto Airoldi (airob): 2 o 4 testate + dima
- Andrea: 2 testate
- Massimiliano (MrMassy86): 2 testate + dima
- Carlo (cararci): 2 testate + dima
- Andrea (acampanella): 2 testate + dima
- Andrea (Tomcat13): 3 testate + dima
- Carlo Ferruggia: 2 testate + dima
- Emiliano Boschetti 2 testate + dima

Elenco dei richiedenti schede:
- Roberto (MrPatato76): 1 piena linea
- Massimiliano (MrMassy86): 1 piena linea
- Piergiorgio (piepand): 1 piena linea
- Carlo (cararci): 1 piena linea
- Andrea: 1 piena linea
- Diego (58dedo): 1 piena linea
- Andrea (acampanella): 1 piena linea
- Andrea (Tomcat13): 1 piena linea

[Riccardo]

bene Emiliano,
nel frattempo sono arrivateeeeeee !!!!!!

testate
