Ciao ragazzi,

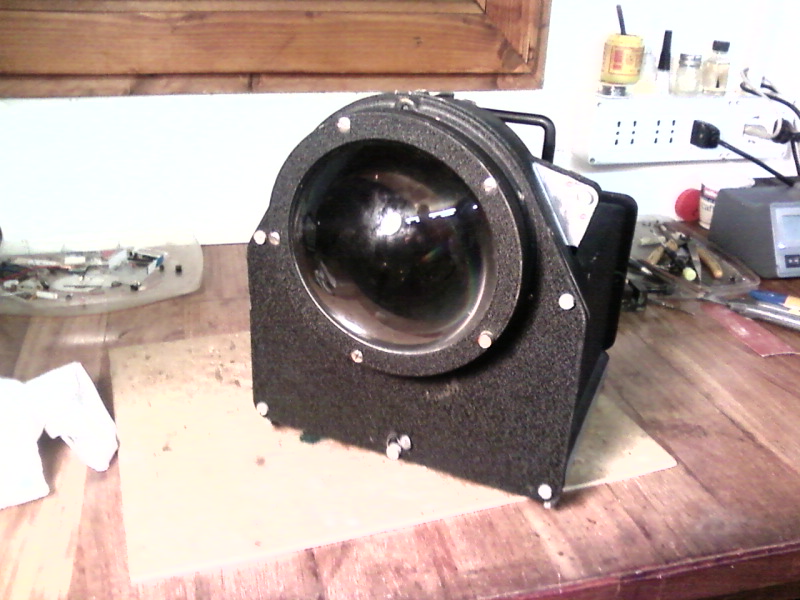

nella sede del Club, a Belgioioso, erano custodite in un angolo oscuro due povere marmotte ....mi sono quindi offerto di riportarne una al vecchio splendore!!!

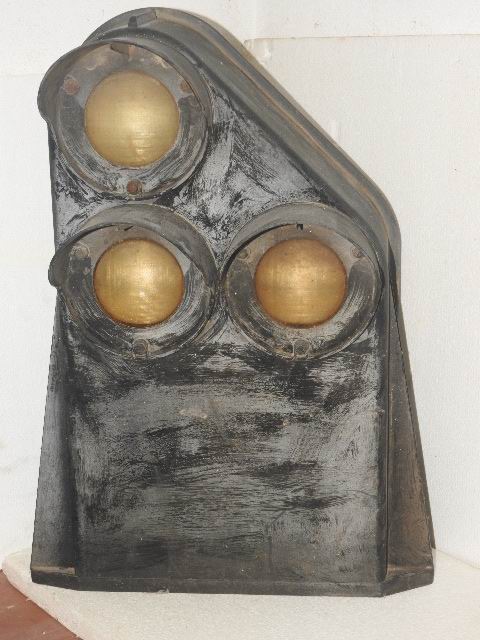

Davanti:


56,3 KB

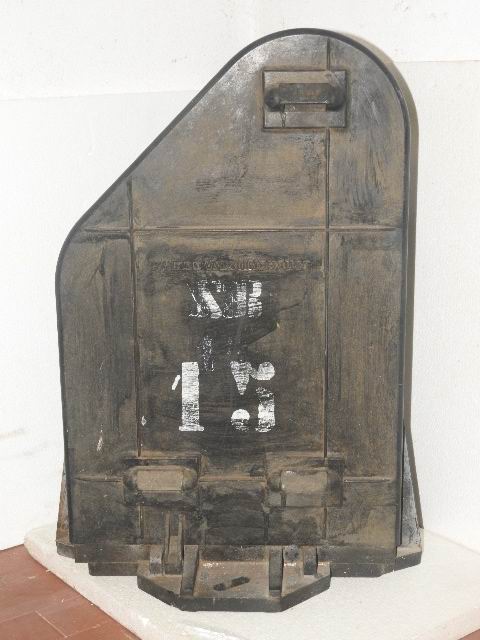

Dietro:


44,67 KB

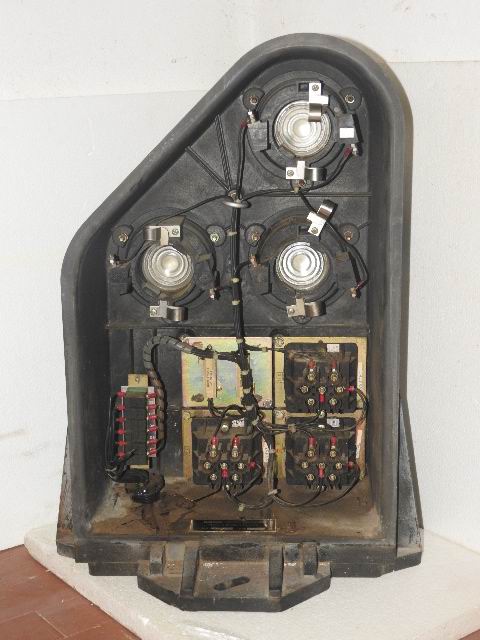

Interno:


49,85 KB

Continua.....

[MrPatato76]

Anima pia !!!
Ottimo lavoro!!
Tienici aggiornati!

[Egidio]

Saluti. Egidio.

[v200]

WOW bel impegno, AUGURI

[Digtrain]

In linea di massima, volevamo che la parte elettrica interna rimanesse il più possibile, infatti per sistemare fisicamente la parte elettronica aggiuntiva, ho dovuto sacrificare, solo, la scatola dei fusibili, presumo, situata in basso a sinistra.

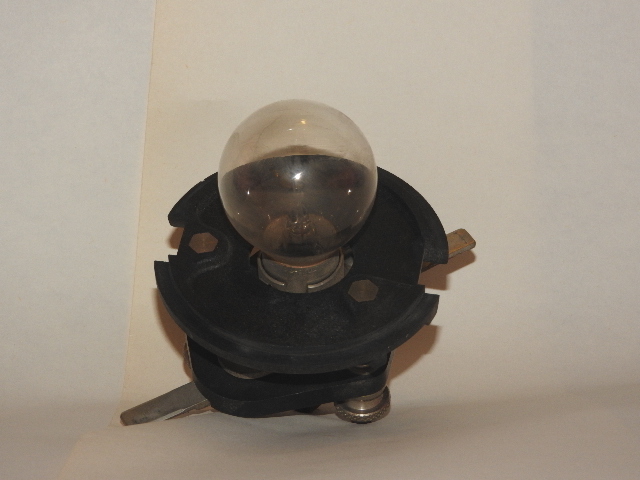

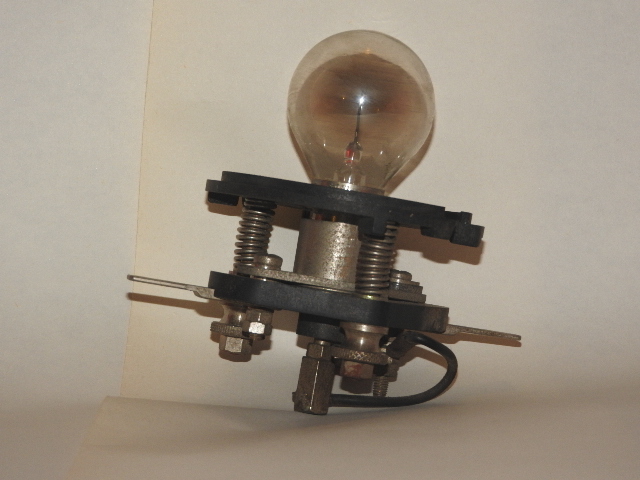

La mia idea era quella di utilizzare i portalampada, che nella foto posteriore non sono presenti, togliendo la lampada e il portalampada e sostituirli con led.



199,8 KB




186,63 KB




191,41 KB

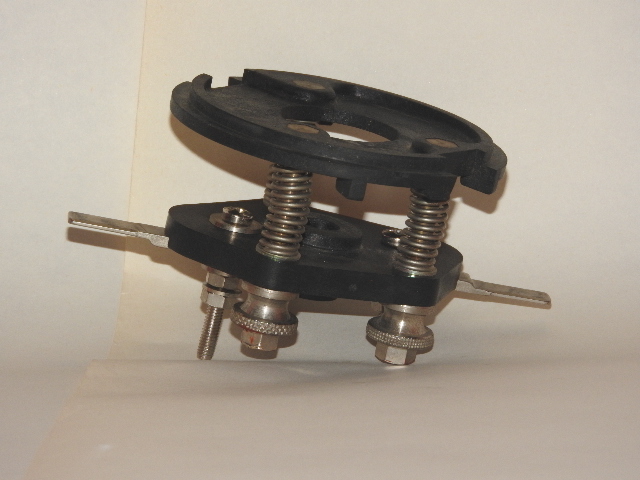

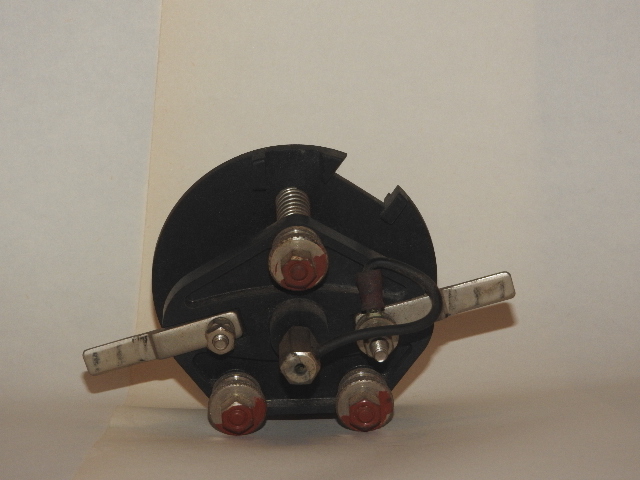

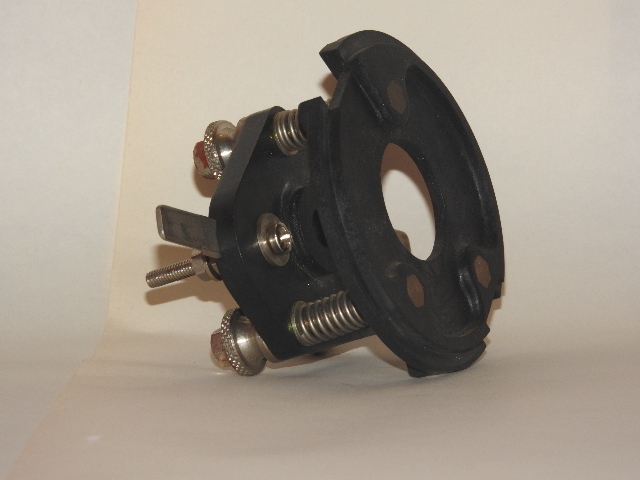

Il portalampada si inserisce a pressione con un sistema a "coltelli" che capta l'alimentazione.

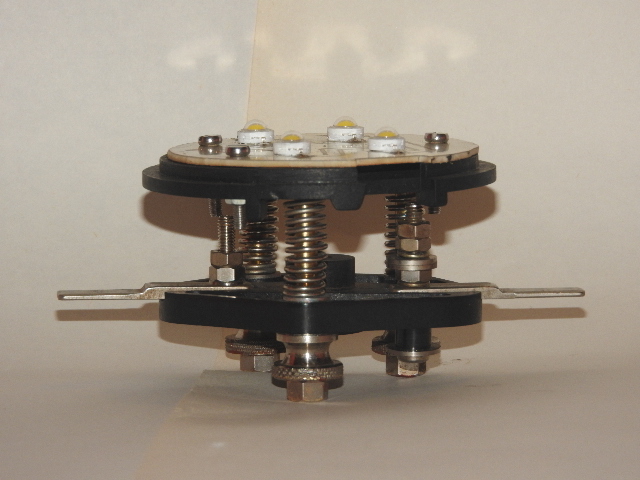

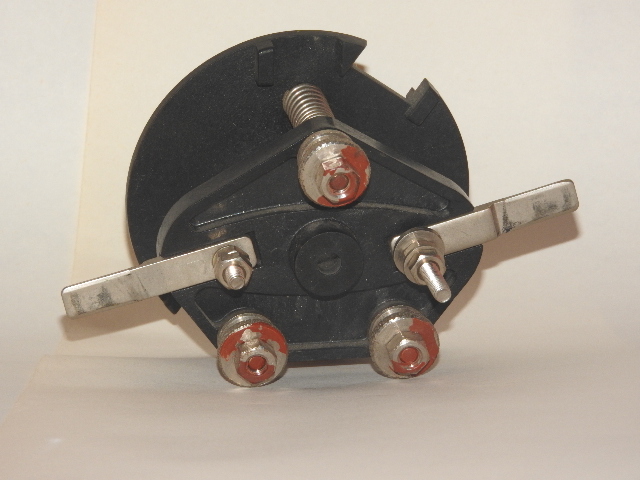

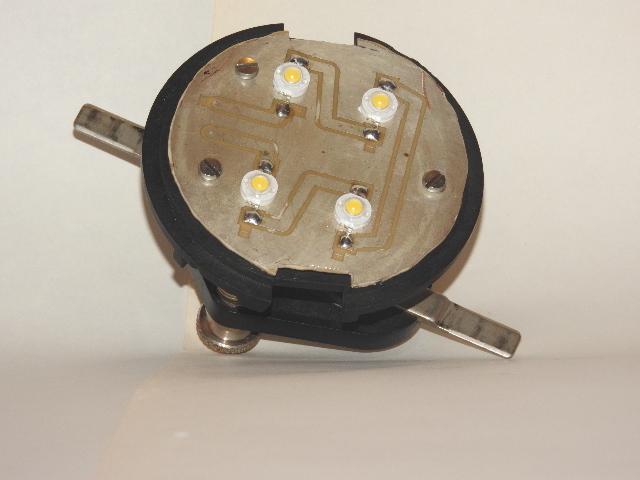

Portalampada pronto per ricevere il PCB con i led:




195,49 KB



188,26 KB




196,2 KB




200,99 KB




197,78 KB

I collegamenti tra le lamelle e il PCB in quest'ultima foto,
non sono ancora stati cablati.


Calcoli sulla Luminosità

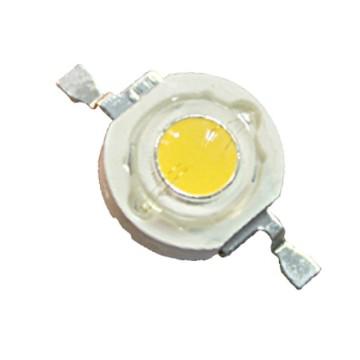

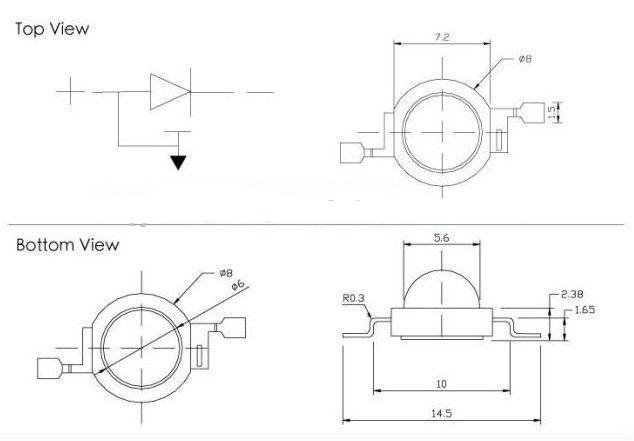

Ho sostituito le lampade ad incandescenza con led SMD da 1W, come calcolare la quantità di led da utlizzare?



14,66 KB


23,38 KB
Ho contattato "il nostro esperto di segnalazione ferroviaria" Alex Corsico, che mi ha inviato le dritte.
La lampadina ha una luminosità che raggiunge le 140 candele....ovviamente la luminosità dei led è espressa in lumen!!!
Ogni led SMD ha una luminosità di 100-110 lumen.
Ho cercato in internet e ho trovato una formula che "spannometricamente" 4 led corrispondevano a circa 140 candele.
Il risultato finale è stato soddisfacente.

Continua....

[Digtrain]

Elettroniche e Logica

I led richiedono una tensione di alimentazione che può variare da 3,2 a 3,4 volt.
Ho stabilito di porre i 4 led in serie e di alimentarli a 12,8 volt, l'assorbimento è di circa 230 mA per lampada.
L'assorbimento massimo tre lampade accese è quindi 690 mA (0,69 A), mentre quello normale in esercizio con due lampade accese è circa 460 mA (0,46 A).
L'alimentazione è fornita da un un trasformatore da PCB da 20 volt 1A, gentilmente fornito dal mitico socio "esperto in discariche".
Non posso fare nomi perchè agisce sotto copertura!!!

E' posizionato su un semplice PCB (circuito stampato) per i collegamenti:
entrata 220 volt- uscita 20 volt.




183,11 KB

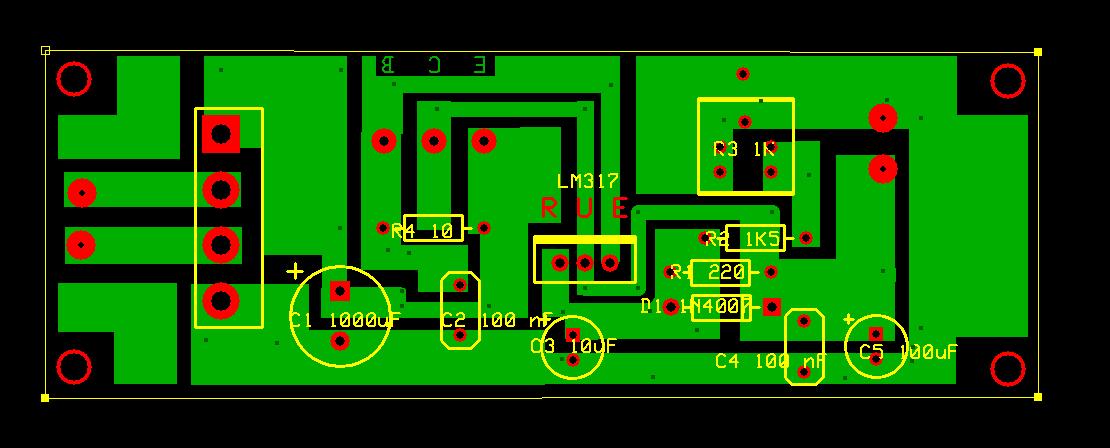

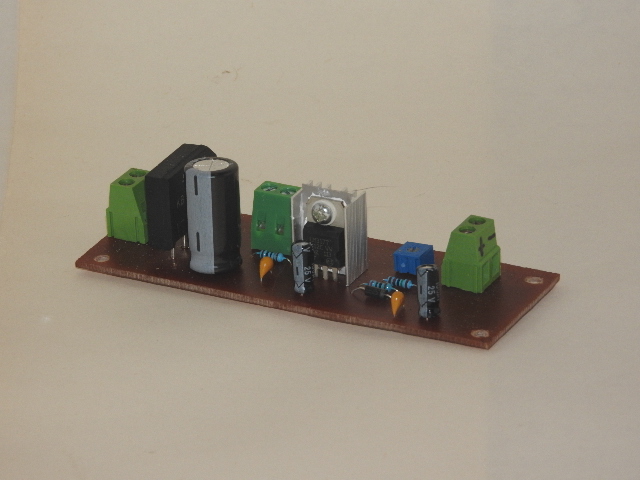

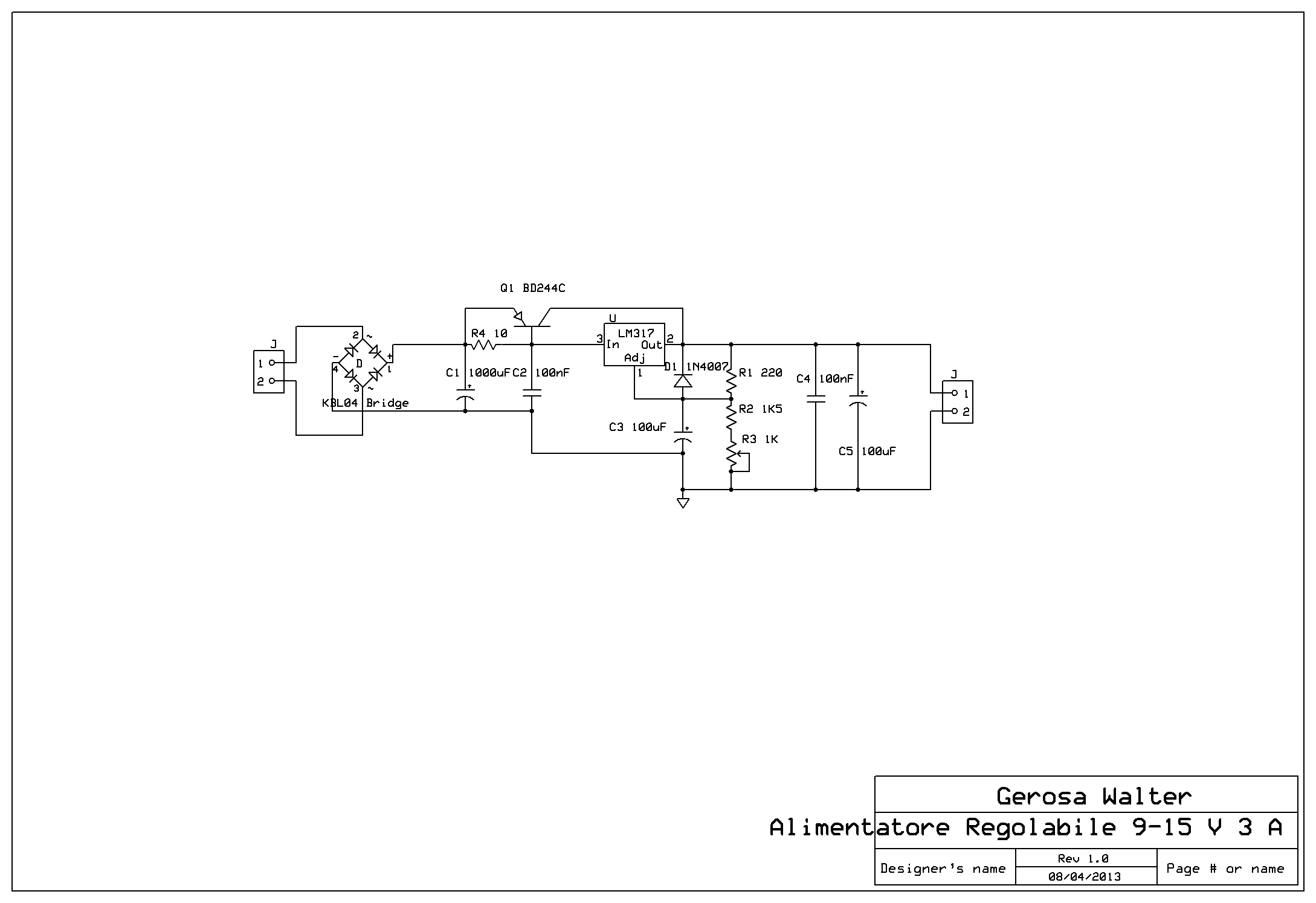

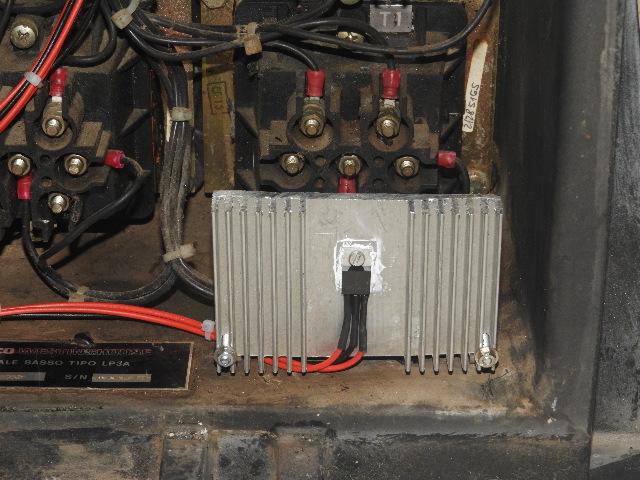

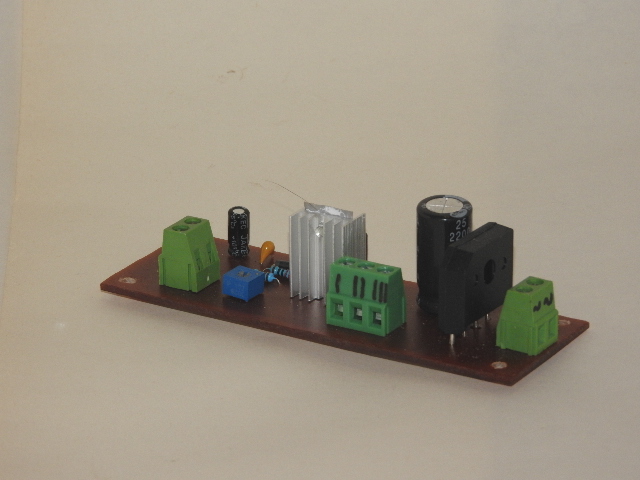

La parte stabilizzatrice è costituita da una parte regolatrice con CI (circuito integrato) LM317 e parte di potenza costituita da BC244C, il solito schema presentato più volte in questo Forum (vedi Roy), con erogazione di 2-3 ampere.


403,15 KB




67,46 KB


185,54 KB


184,86 KB
La logica è questa:
1) all'accensione le tre lampade lampeggiano per tre volte, questo permette di controllare che non ci siano guasti
2) comincia un ciclo infinito che riproduce in un minuto le tre posizioni del segnale:

a) luci verticali accese 20 secondi
b) luci orizzontali accese 20 secondi
c) luci verticali lampeggianti un secondo accese un secondo spente 20 secondi

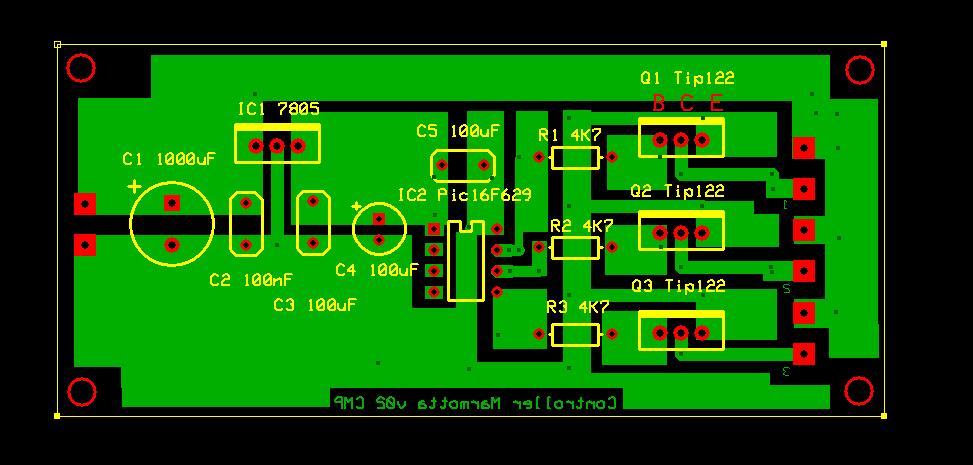

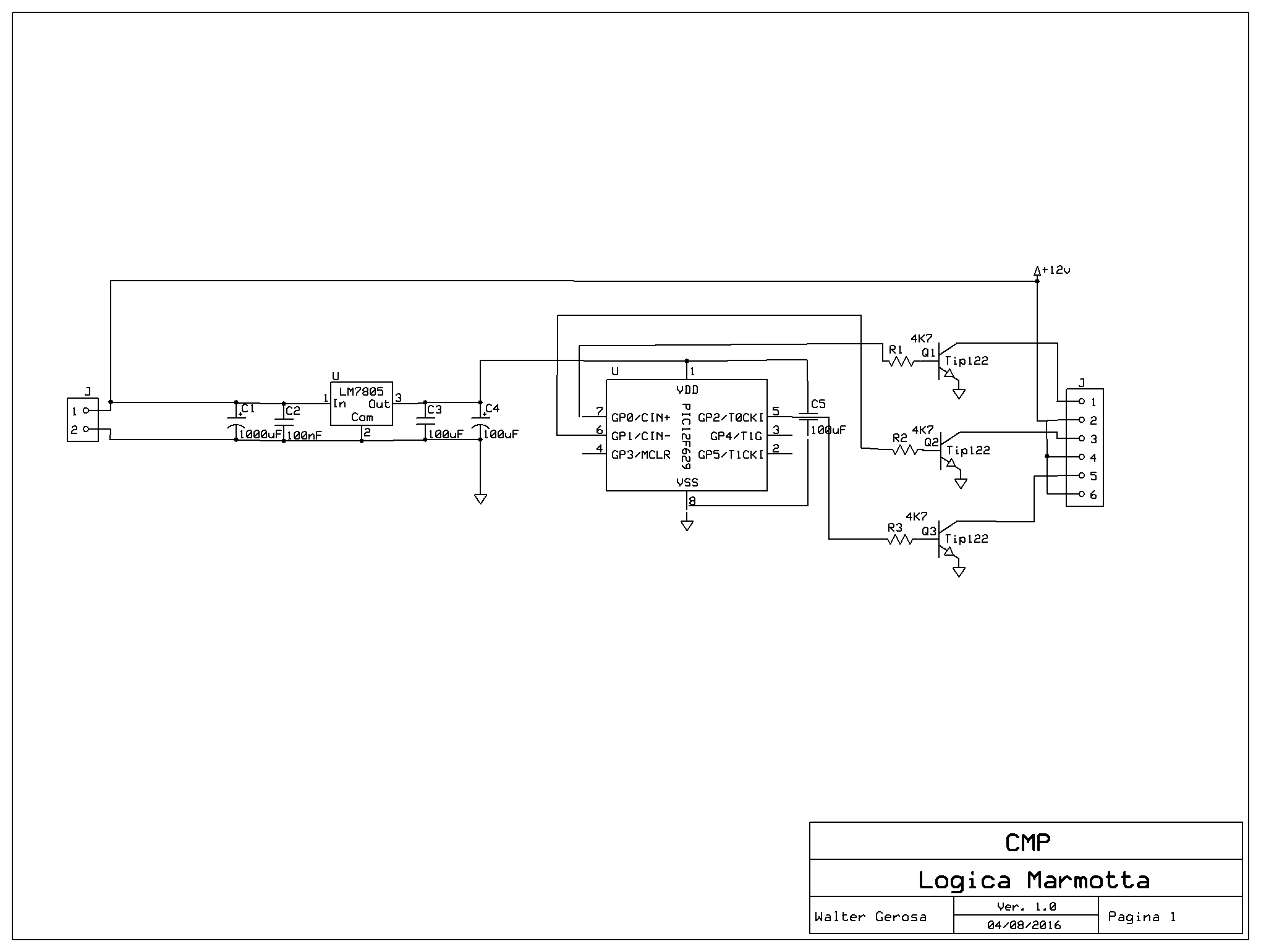

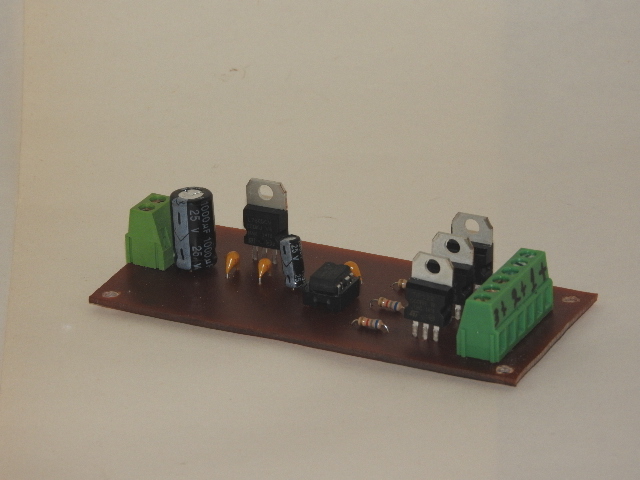

Mi sono affidato ad un PIC16F629, che pilota un transistor TIP122, da 8 ampere, per ognuno dei tre rami.




385,46 KB






67,39 KB




187,4 KB




187,39 KB

Continua...

[Digtrain]

Il programma in MikroBasic

Questo è il programma commentato:
chiedo "venia", subito, ai veri programmatori per questo "spaghetti codice"[:I]
Non infierite!!!
<font color="green">
program LedMulti


dim i as longint ' Definisce la variabile

sub procedure Led01
GPIO = %000011 ' Accende le porte GPIO 0-1 Lampade verticali
delay_ms(20000) ' Attende 20 secondi
GPIO = %000010 'Spegne la porta GPIO 0 Lampada in alto

end sub
sub procedure Led02
GPIO = %000110 ' Accende le porte GPIO 1-2 Lampade orizzontali
delay_ms(20000) ' Attende 20 secondi
GPIO = %000000 'Spegne le porte GPIO 1-2 Lampade orizzontali

end sub
sub procedure Led03 ' Lampeggio per 10 volte, 1 secondo acceso e 1 secondo spento
i=0
for i = 1 to 10
GPIO = %000011 ' Accende le porte GPIO 0-1
delay_ms(1000) ' Attende 1 secondo
GPIO = %000000 'Spegne le porte GPIO 0-1
delay_ms(1000) ' Attende 1 secondo
next i
end sub

main:

TRISIO=%00000000 ' Seleziona tutte le porte in uscita
GPIO=0 ' azzera le porte
CMCON = 7

i=0
for i=1 to 3 ' All'accensione lampeggiano per tre volte tutte le luci
GPIO = %000111 ' Accende le porte GPIO 0-1-2
delay_ms(1000) ' Attende 1 secondo
GPIO = %000000 ' Spegne le porte GPIO 0-1-2
delay_ms(1000) ' Attende 1 secondo
next i


while true
Led01
Led02
Led03
wend

end.
</font id="green">

Continua....

[Digtrain]

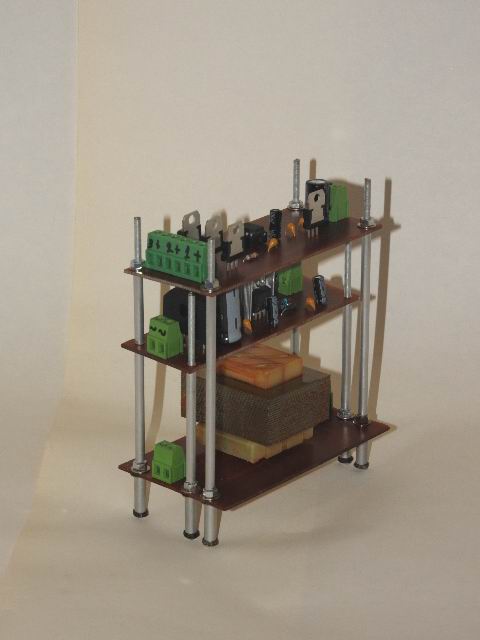

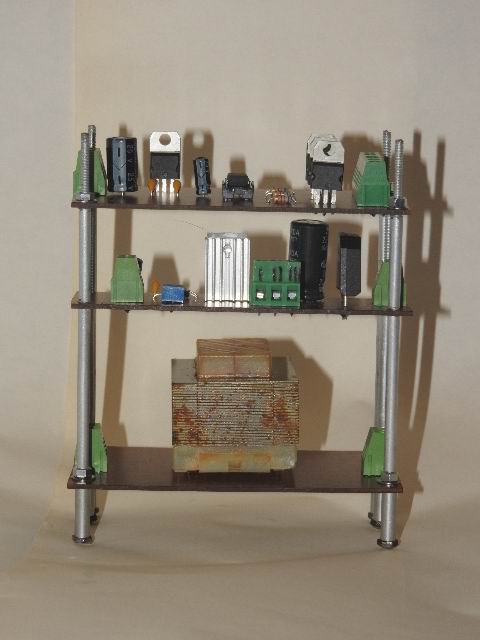

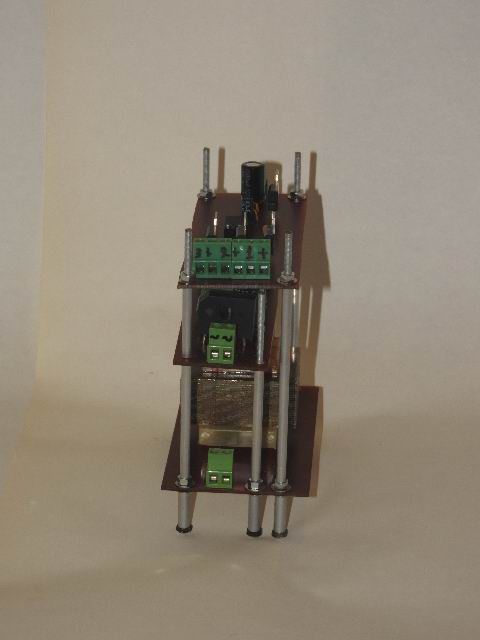

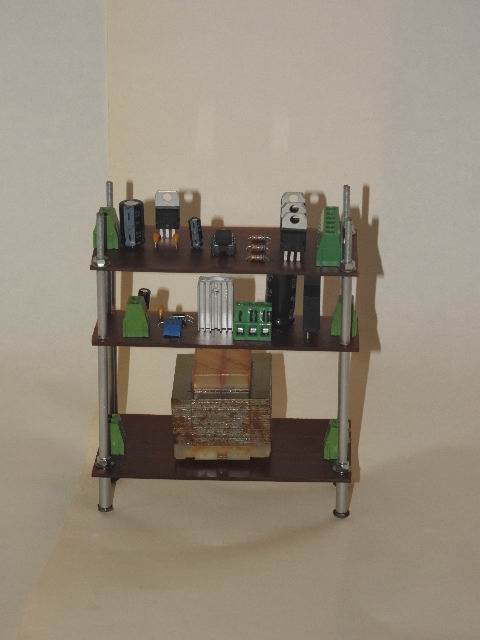

Prove di assemblaggio





32,36 KB




23,56 KB





19,88 KB




24,21 KB



26,15 KB

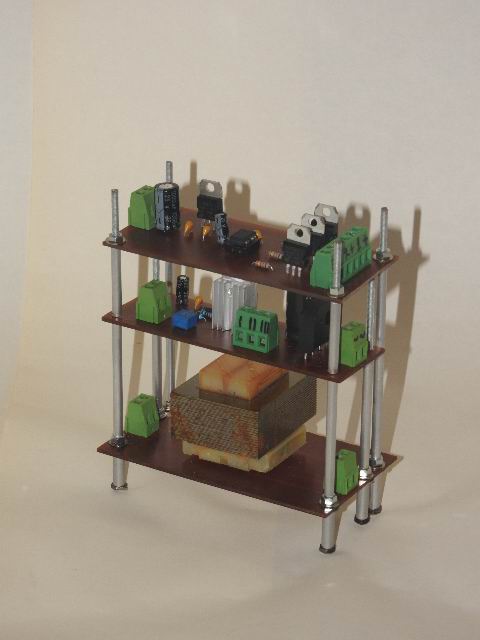

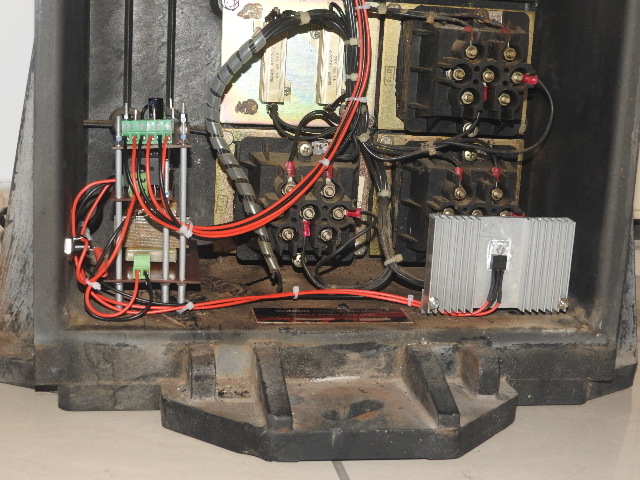

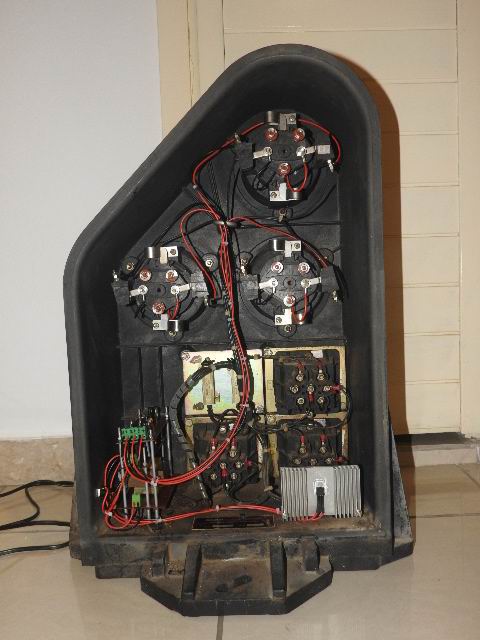

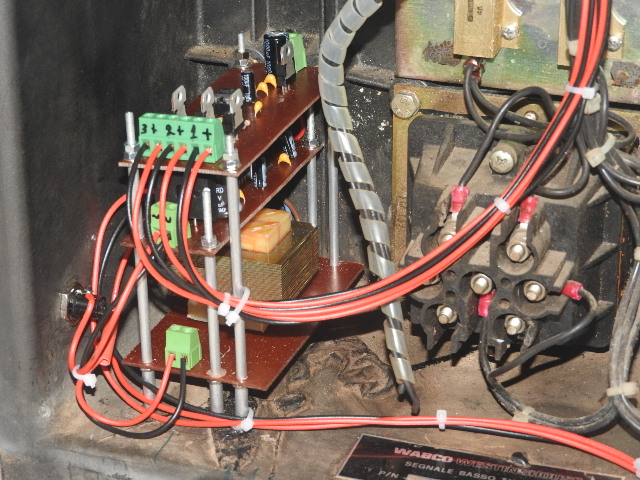

Assemblaggio finale




47,84 KB




195,36 KB




195,38 KB



190,93 KB

I prototipo ha superato brillantemente il collaudo!!!!

Ciao Walter :geek:

[Edgardo_Rosatti]

Caspita Walter, un lavoro veramente notevole! Complimenti per l'ingegno sulle soluzioni elettroniche adottate.

[SteaMarco]

Accidenti!

Son proprio stanco nel vedere le tre schede assemblate l'una sull'altra sembrava uno scaffale con cose varie da mangiare...
Son ridotto maluccio!

Comunque complimenti si vede che sei un professionista!

Marco

[MrMassy86]

Complimenti Walter per il lavoro di recupero Massimiliano

[schunt]

Che io sappia, le luci verticali lampeggianti non sono previste nel regolamento segnali FS, poi ogni licenza fuori dai binari e' concessa!

Io possiedo un vecchio rele' schermo per un segnale costruito nel 1949, lho restaurato, revisionato, e lo faccio funzionale con ilo voltaggio originale 144 ac per cui ho fatto realizzare un trasformatore.

[v200]

Ottimo ricondizionamento!
Sarei curioso di vedere un filmato sulle luci, se possibile
Grazie

[Digtrain]

Che io sappia, le luci verticali lampeggianti non sono previste nel regolamento segnali FS, poi ogni licenza fuori dai binari e' concessa!

Io possiedo un vecchio rele' schermo per un segnale costruito nel 1949, lho restaurato, revisionato, e lo faccio funzionale con ilo voltaggio originale 144 ac per cui ho fatto realizzare un trasformatore.

Ciao Enzo,

mi piacerebbe vedere il tuo relè schermo, posta qualche foto.

Per quanto riguarda le luci verticali lampeggianti non sono una mia licenza, ma è un vecchio aspetto del segnale, non ti so dire di quanto tempo fa.

Ricapitolando:

aspetto a)


950 Bytes
Segnale basso a via libera per movimento di manovra. Via impedita per movimenti di treni.

aspetto b)


3,17 KB
Segnale basso a via libera che autorizza il movimento di un treno da un binario con segnale di partenza comune ad un fascio di binari.

aspetto c)


978 Bytes
Segnale basso a via impedita sia per movimenti di treni che di manovre.

Per maggiori informazioni chiedo l'intervento di Alex Corsico!!!

Fonti:
Oscilloscopio https://sites.google.com/site/elettroni ... e/marmotta

Ciao Walter :geek:

[Digtrain]

Ottimo ricondizionamento!
Sarei curioso di vedere un filmato sulle luci, se possibile
Grazie

Ciao Roberto,
devo confessare che per l'inserimento dei filmati sono negato!!![:I]
Adesso vado a leggere qualche guida per inserirli.
Appena ho capito come si fa lo posto.

Ciao Walter :geek:

[Digtrain]

Grazie a tutti per il sostegno!!!!

@SteaMarco ti ringrazio, ma io non sono un professionista, ma piuttosto uno "smanettone" come Ed, i professionisti, in elettronica, sono altri e ce ne sono molti in questo Forum!!!


Ciao Walter :geek:

[v200]

Anche foto sono gradite Walter
Aspettiamo, intanto complimenti per i lavori

[schunt]

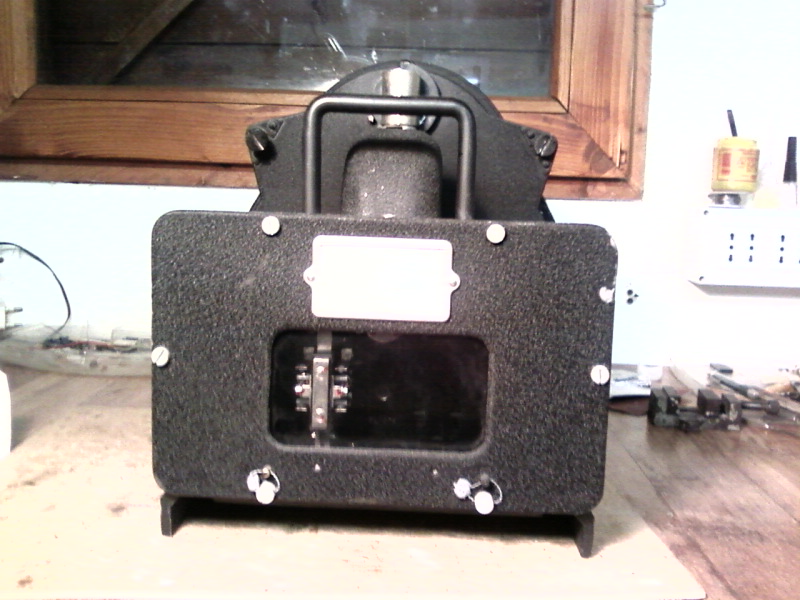

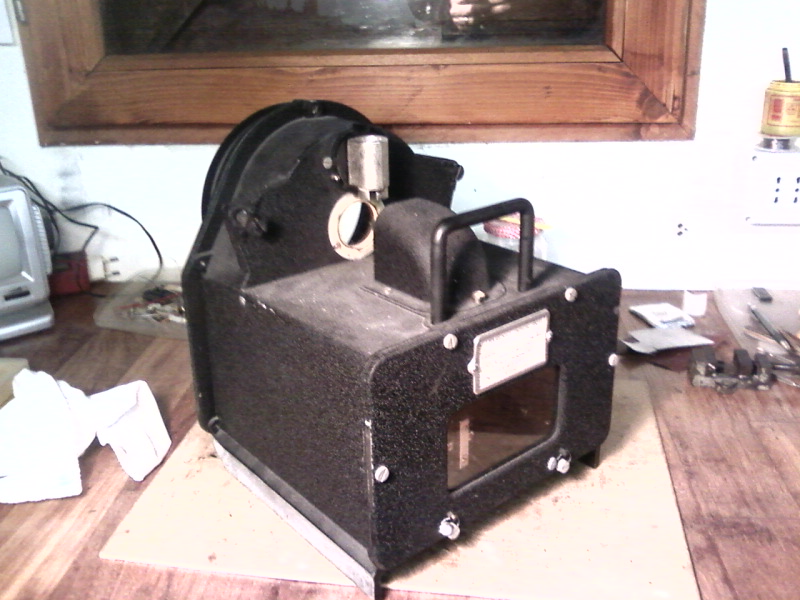

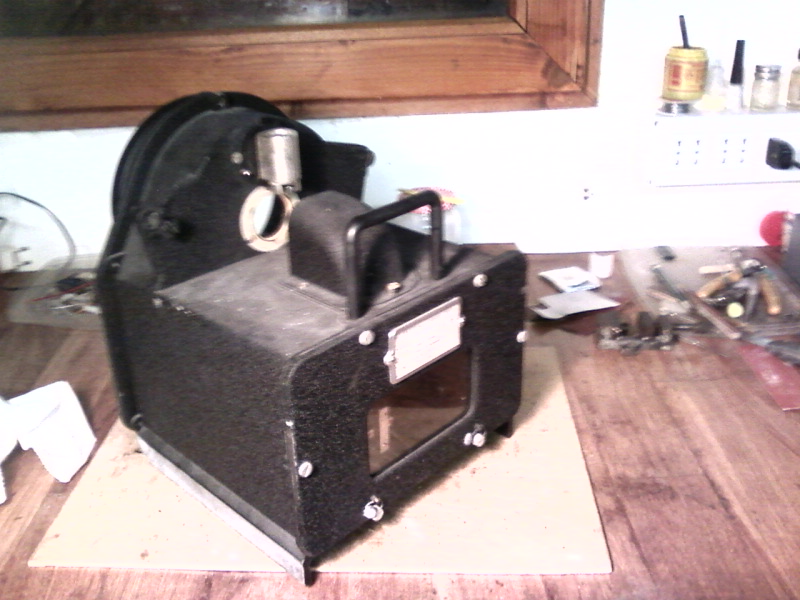

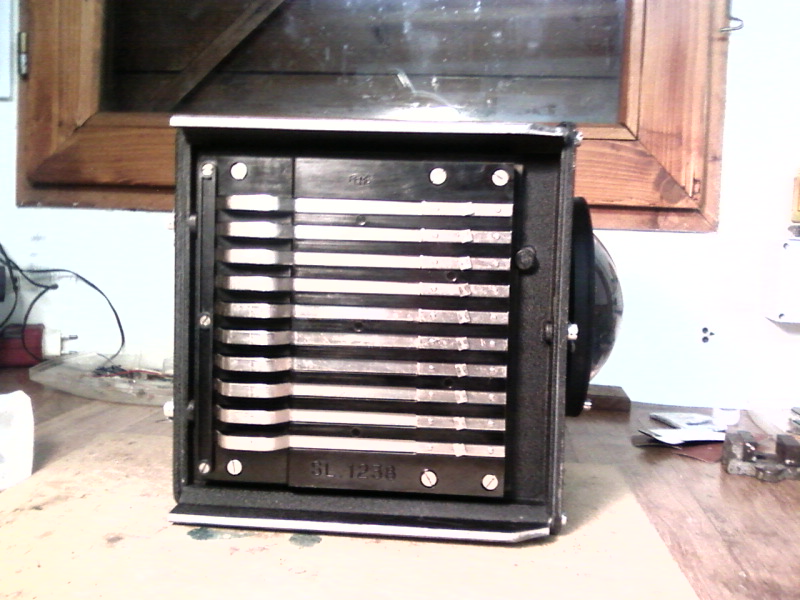

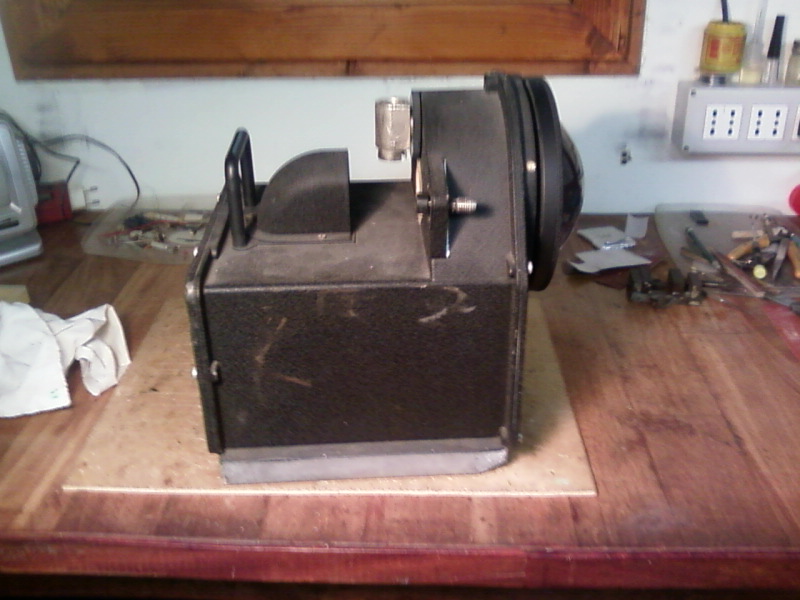

cerco di postare il rele' schermo di un segnale

Immagine:

134,79 KB

Immagine:

128,84 KB

Immagine:

135,95 KB

Immagine:

132,73 KB

Immagine:

136,76 KB

Immagine:

121,26 KB

[Digtrain]

Ciao Enzo,

molto interessante, ma come funziona, si illumina la parte circolare in vetro della prima foto?

Ciao Walter :geek:

[Fabrizio]

Davvero un lavoro molto interessante, Walter

[Digtrain]

Grazie Fabrizio!!!

[schunt]

La lampada a 24 volt 15 w con innestoa baionetta, viene inserita a testa inversa nel porta lampade, poiche' deve combacoare con il foro il filamento.

Nella intercapedine tra la lente e la lampada si muove il supporto porta gelatine colorate, - rosso, arancio, verde - che grazie ad un meccanismo, quando non e' alimentato sta in posizione centrale. quindi la luce che attraversa, esce dalla grande lente di colore rosso.

A seconda della polarita' della corrente che viene data ai morsetti, un servo motore posiziona lo schermo, esso si pone a destra o sinistra, quindi emette luce gialla o verde.

Quel rele' schermo viene inserito nella cuffia del segnale e prende alimentazione dal pettine sottostante, perche' oltre alla 144 AC, alla 44 v.dc, ci sono tutti i controlli della posizione.

Quella Piccola Orecchietta avanti la maniglia, contiene lo specchieto per concentrare il raggio della lampadina.

Oggi si utilizzano altri tipo di rele' schermo, ad esempio quelli dicroici o a led.

[Digtrain]

La lampada a 24 volt 15 w con innestoa baionetta, viene inserita a testa inversa nel porta lampade, poiche' deve combacoare con il foro il filamento.

Nella intercapedine tra la lente e la lampada si muove il supporto porta gelatine colorate, - rosso, arancio, verde - che grazie ad un meccanismo, quando non e' alimentato sta in posizione centrale. quindi la luce che attraversa, esce dalla grande lente di colore rosso.

A seconda della polarita' della corrente che viene data ai morsetti, un servo motore posiziona lo schermo, esso si pone a destra o sinistra, quindi emette luce gialla o verde.

Quel rele' schermo viene inserito nella cuffia del segnale e prende alimentazione dal pettine sottostante, perche' oltre alla 144 AC, alla 44 v.dc, ci sono tutti i controlli della posizione.

Quella Piccola Orecchietta avanti la maniglia, contiene lo specchieto per concentrare il raggio della lampadina.

Oggi si utilizzano altri tipo di rele' schermo, ad esempio quelli dicroici o a led.

Ciao Enzo,

ma è possibile vedere accesa, in un qualunque aspetto, questa meraviglia?

Ciao Walter :geek:

[Egidio]

Davvero un bellissimo lavoro Walter. Chiaramente per chi ha fondamentali di elettronica la cosa diventa
piu' semplice da assimilare......... Saluti. Egidio.

[roy67]

Grandissimo Walter!! Sono queste le chicce modellistiche, in scala 1:1, di cui il "popolo dei treni" gode.
Non farla tanto lunga... sei uno smanettone da 10 e lode... come Edgardo...

Però... Penso che i complimenti vadano fatti anche al programmatore... Tuo figlio o sbaglio?
Se sbaglio gli faccio i complimenti lo stesso... Perché significa che ti ha insegnato bene!!!!!!
