Ciao a tutti,
dopo molto tempo sulla basetta sperimentale, finalmente riesco a pubblicare questi circuiti.

Il primo, trovato in rete, prevede con un ingresso tra 2 e 24 volt un'uscita costante a 2 volt.

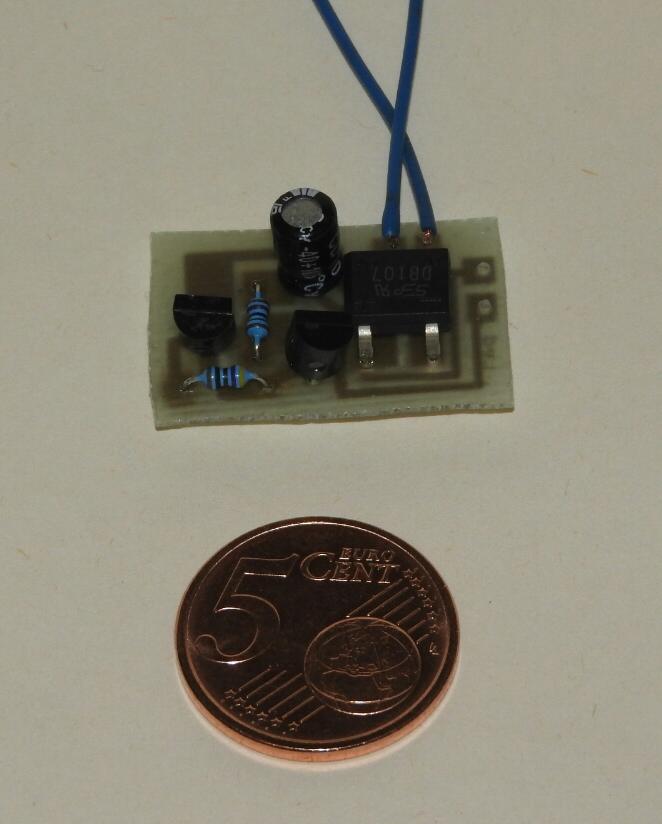

Volevo usare, per dare l'idea delle dimensioni, una matita al posto della moneta, ma mi sono reso conto che sarebbe stato sacrilego!!!


40,36 KB

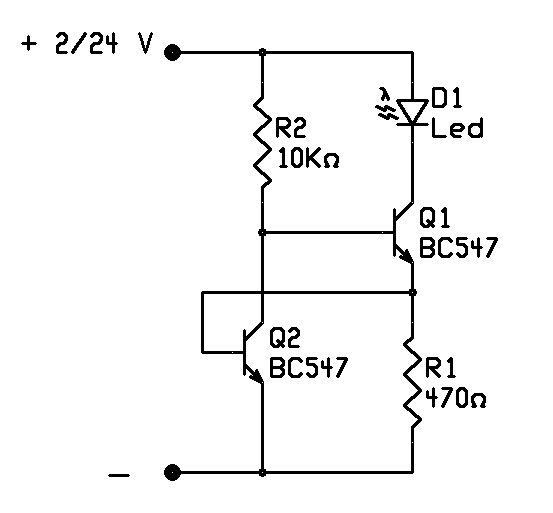

Questo è lo schema:


24,88 KB

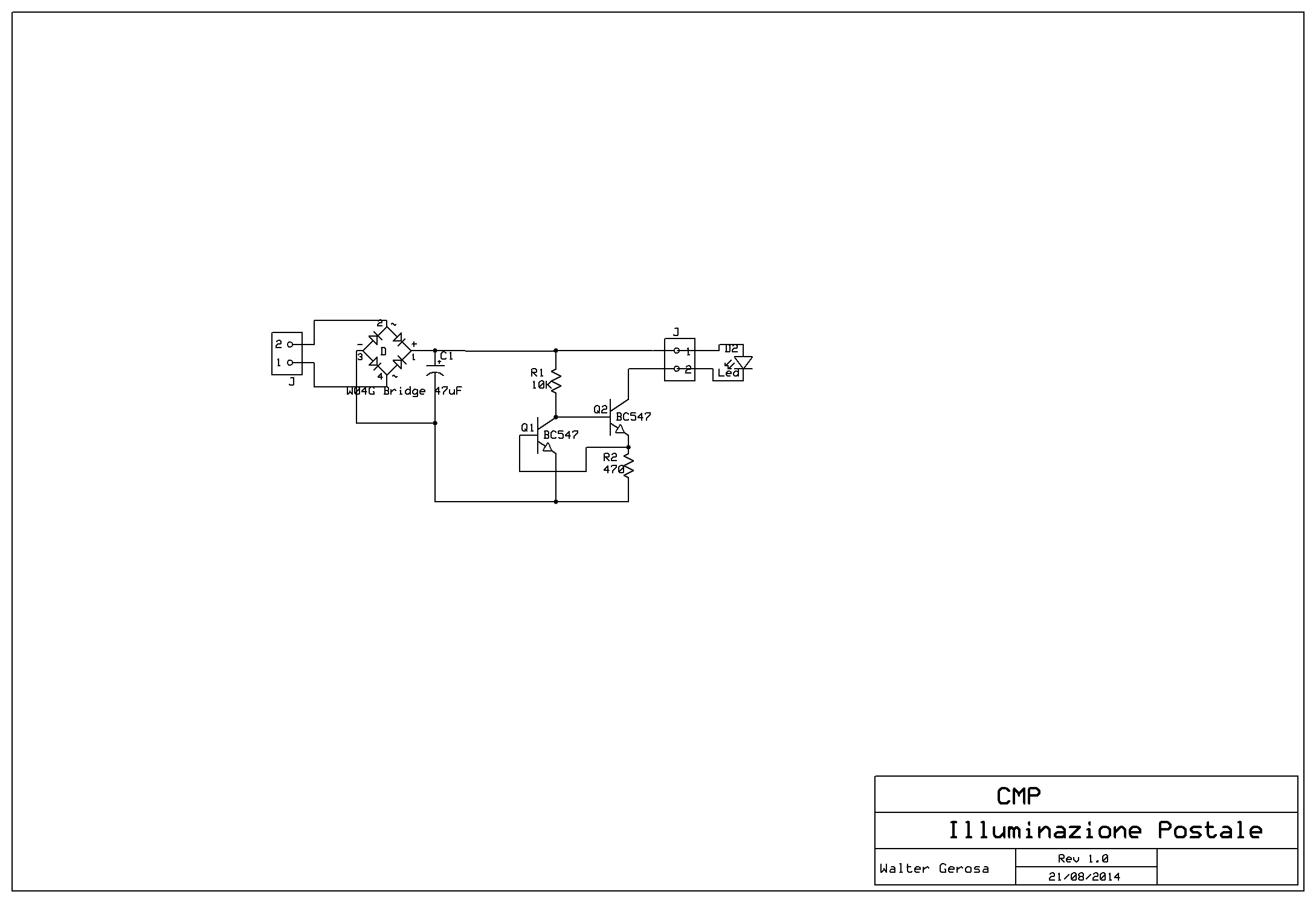

questa è la mia modifica con l'aggiunta del ponte raddrizzatore e del condensatore di livellamento:


403,15 KB

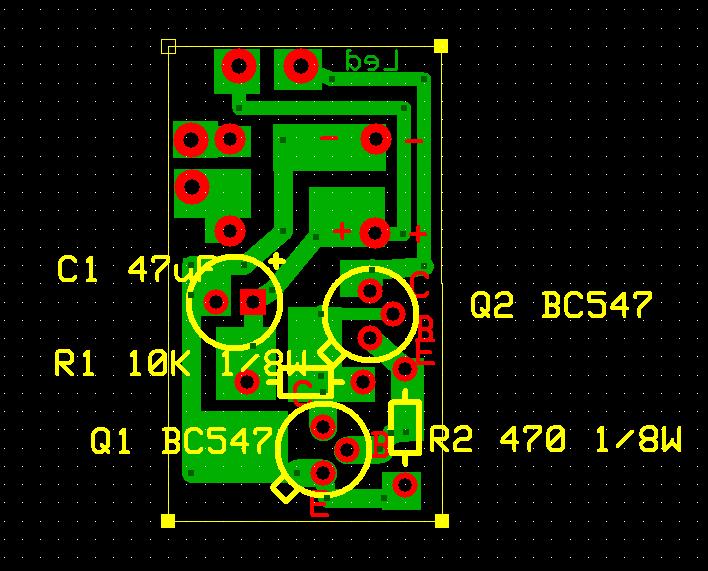

questo è il PCB:


75,76 KB
A questo circuito collegherò in parallelo tre led SMD 0603 che illumineranno l'interno di un carro DB.

Ciao Walter :geek:

[Digtrain]

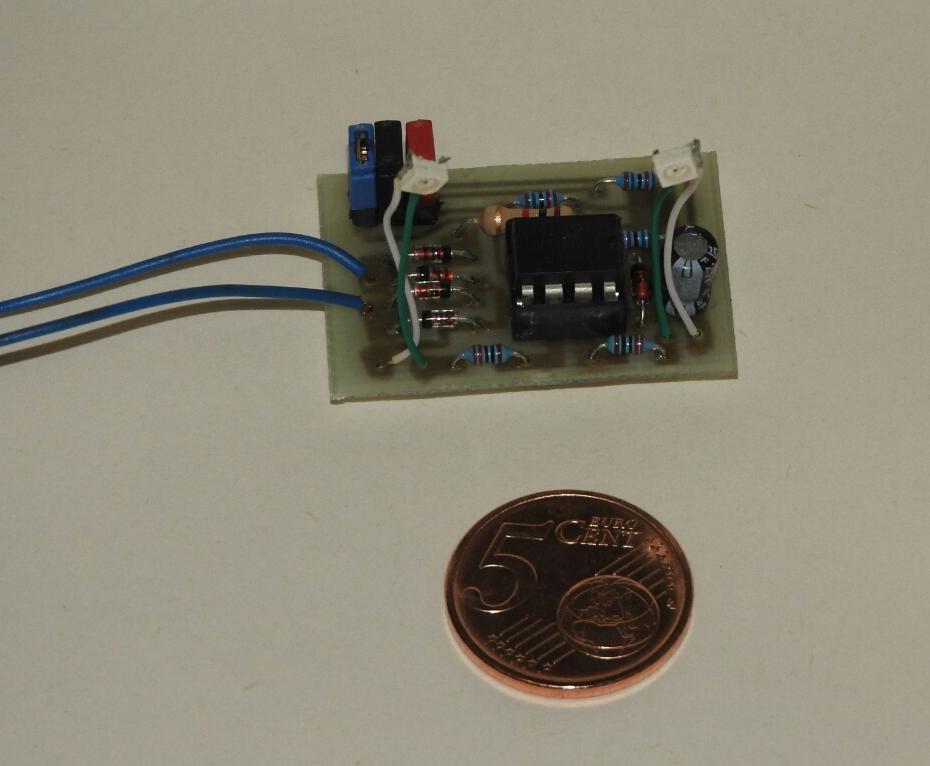

Il secondo è un circuito per le luci di coda con 8 diverse frequenze di lampeggio grazie alla combinazione dei tre cavallotti (due elevato alla terza), basato sul Pic 12F629.



49,82 KB

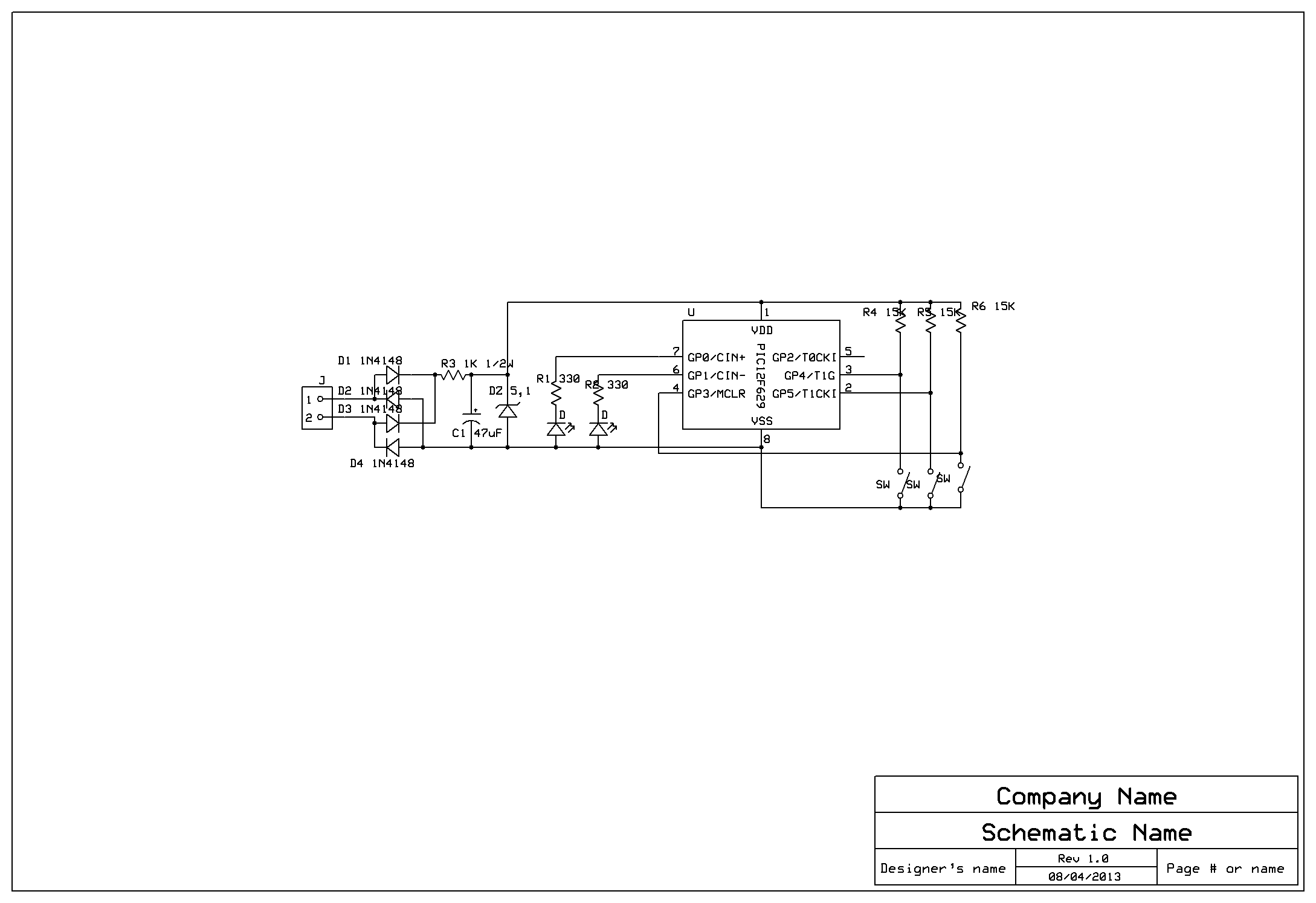

questo è lo schema elettrico:



403,15 KB

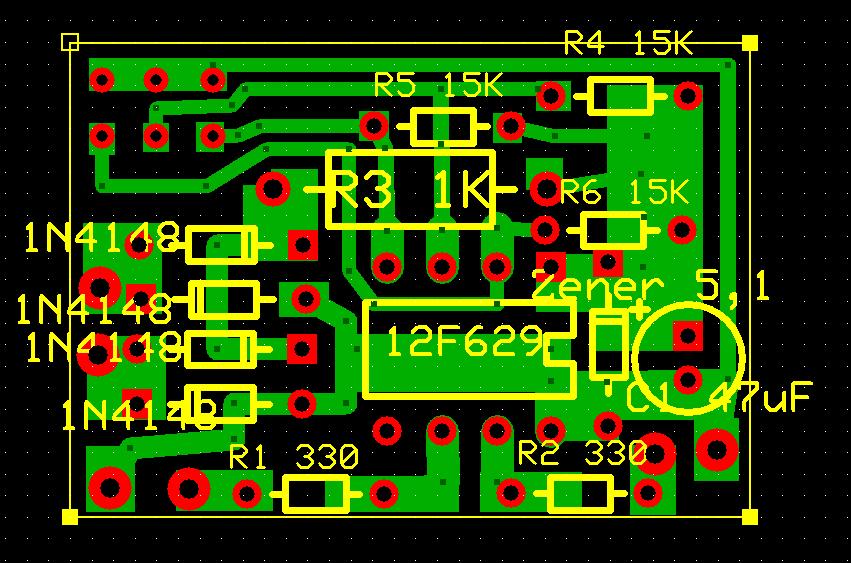

questo il PCB:


111,41 KB
Allego anche il file HEX da inserire nel pic in formato ZIP.
CodiceHEX.zip (2,17 KB)

Questi sono i siti da cui ho preso spunto:
http://web-treni.byethost8.com/idee/Ele ... ucicoda
per lo schema elettrico,
http://www.mdn75.it/lanterne-coda-convoglio/
per il programma dall'autore sviluppato in C e da me convertito e modificato in Mikrobasic.

Ciao Walter :geek:

[Docdelburg]

Ottime realizzazioni Walter, grazie per la condivisione.

[Edgardo_Rosatti]

Grazie per i circuiti Walter, molto interessanti e particolari.

Nel primo dici che in uscita ottieni 2 volt con un ingresso tra i 2 e i 24.
Domanda curiosa; se al posto del led collego un microrelè da 2 volt con assorbimento massimo di 30 mA dici che ce la fa? Il 547 dovrebbe reggere 100 mA.
Te lo chiedo perchè il nostro modulare ha le prime schede di blocco con relè bistabili da 2 volt e che attualmente piloto con resistenze e diodi zener per abbassare la tensione dei servizi che è di 12 volt.

Edgardo

PS: il motivo per cui abbiamo usato dei relè da 2 volt nelle prime schede è una lunga storia che nasce dalla prima esposizione del modulare a Bereguardo...

[Digtrain]

Ciao Ed,
possiamo provare!
Dovrei averli anch'io, nei prossimi giorni provo.
Ciao Walter :geek:

[fabio_55]

Ciao Edgardo,
il circuito proposto da Walter, essendo un generatore di corrente da circa 1,5 mA, penso sia particolarmente indicato per pilotare un led, come lui ha fatto, piuttosto che per comandare un relè. E' vero che abbassando il valore di R1 a 22 ohm otterresti un generatore di corrente da circa 30 mA, come richiesto dal tuo relè, ma mi sembra comunque "strano" comandare un relè in corrente anziché in tensione.
Relativamente ai tuoi dubbi sul transistor BC547, ho provato a verificare sul data sheet ed effettivamente la massima corrente di collettore è di 100 mA. Con 30 mA, quindi, nessun problema se alimenti il circuito con 12V. Se però hai a disposizione tensioni più elevate aumenta il rischio di rottura del transistor per l'eccessiva potenza dissipata: sopra i 20V il rischio è altissimo, con funzionamento continuo.

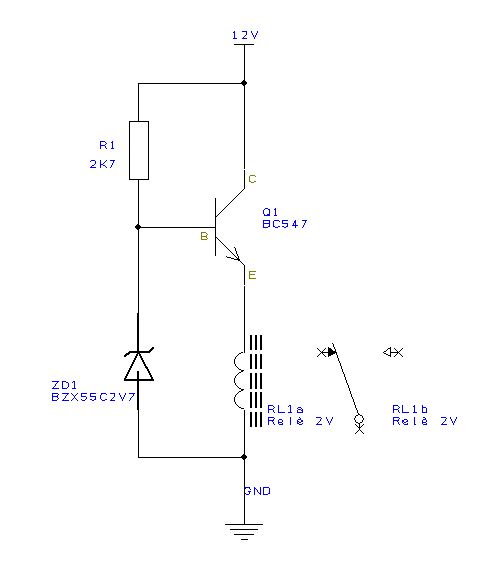

Sempre con i vincoli di tensione di cui sopra, vorrei mostrarti lo schema del circuito che utilizzerei per comandare con 2V la bobina del relè.
Scusatemi per la lungaggine del post, probabilmente anche un po' noioso, ma ormai l'ho scritto...

Ciao.

Per Walter.
Complimenti per gli interessanti circuiti proposti, per la loro efficace industrializzazione e per la chiara e completa documentazione.


Immagine:

23,87 KB

[Digtrain]

Ciao Edgardo,
il circuito proposto da Walter, essendo un generatore di corrente da circa 1,5 mA, penso sia particolarmente indicato per pilotare un led, come lui ha fatto, piuttosto che per comandare un relè. E' vero che abbassando il valore di R1 a 22 ohm otterresti un generatore di corrente da circa 30 mA, come richiesto dal tuo relè, ma mi sembra comunque "strano" comandare un relè in corrente anziché in tensione.
Relativamente ai tuoi dubbi sul transistor BC547, ho provato a verificare sul data sheet ed effettivamente la massima corrente di collettore è di 100 mA. Con 30 mA, quindi, nessun problema se alimenti il circuito con 12V. Se però hai a disposizione tensioni più elevate aumenta il rischio di rottura del transistor per l'eccessiva potenza dissipata: sopra i 20V il rischio è altissimo, con funzionamento continuo.
Sempre con i vincoli di tensione di cui sopra, vorrei mostrarti lo schema del circuito che utilizzerei per comandare con 2V la bobina del relè.
Scusatemi per la lungaggine del post, probabilmente anche un po' noioso, ma ormai l'ho scritto...

Ciao.

Per Walter.
Complimenti per gli interessanti circuiti proposti, per la loro efficace industrializzazione e per la chiara e completa documentazione.


Immagine:

23,87 KB

Grazie a te Fabio per le interessanti informazioni!

Ciao Walter :geek:

[Egidio]

Il secondo è un circuito per le luci di coda con 8 diverse frequenze di lampeggio grazie alla combinazione dei tre cavallotti (due elevato alla terza), basato sul Pic 12F629.



49,82 KB

questo è lo schema elettrico:



403,15 KB

questo il PCB:


111,41 KB
Allego anche il file HEX da inserire nel pic in formato ZIP.
CodiceHEX.zip (2,17 KB)

Questi sono i siti da cui ho preso spunto:
http://web-treni.byethost8.com/idee/Ele ... ucicoda
per lo schema elettrico,
http://www.mdn75.it/lanterne-coda-convoglio/
per il programma dall'autore sviluppato in C e da me convertito e modificato in Mikrobasic.

Ciao Walter :geek:

Questo circuito viene alimentato a batteria o a corrente ? Compimneti Walter per i tuoi lavori. Peccato che non posso condividere appieno tali argomentazioni, in quanto come ti dissi di persona l' elettronica e' arabo per me. Saluti. Egidio.

[Digtrain]

Ciao Egidio,
giusta domanda, colpa mia non ho specificato,[:I] questi circuiti sono progettati per ricevere l'alimentazione dai binari, preferibilmente in digitale.
Il circuito con uscita a tensione costante 2 volt, può essere usato con alimentazione in analogico, sopra i 2-3 volt i led manterranno l'illuminazione costante con il salire della tensione.
Il circuito lampeggiante può essere usato a batteria, 9 volt, eliminando il ponte a diodi.

Ciao Walter :geek:

[Egidio]

Grazie Walter. Saluti. Egidio.

[schunt]

Per comandare le luci di coda con intermittenza differente, in gergo "Strobe", poiche' sono di derivazione aeronautica ed emettono un flasch come le luci anticollisione, avendo le lampade allo xenon, io ho utilizzato un picaxe 8M, di cui momentaneamente non dispongo dello schema e del programma scritto, ma se interessa sono pronto appena posso a postarlo con annesso programma scritto.

Il circuito puo' venire alimentato a 5 v. da una pila o alimentato dal DCC con l'aggiunta di alcuni componenti.

[Digtrain]

Ciao Enzo,

postalo pure, mi fa picere vedere anche la tua realizzazione!!!

Ciao Walter :geek:
