Buon pomeriggio a tutti. Per il mio plastico in analogico ho acquistato i motori a vista Hornby.
Immagine: 74,52 KB
Il problema è che io non sono pratico in fatto di elettronica e vorrei sapere come fare per collegarli. In tutto ho 5 motori per 5 deviatoi. Il trafo che serve per far muovere i treni non ha altri attacchi per i fili. Potete Cortesemente aiutarmi?
Il Trafo che marca é?
normalmente un buon trafo fermodellistico come Trix o Fleischmann in CC ha due serie di attacchi uno per la trazione e uno per i deviatoi: trazione identificata da rotaie in cc deviatoi identificati da una siluette rappresentante un deviatoio in ca, oltre il codice colore fili di collegamento della casa.

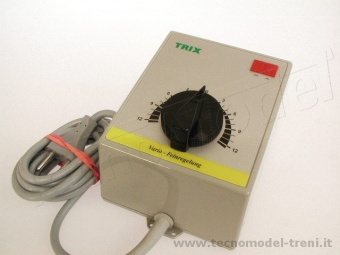

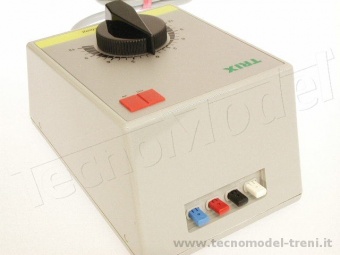

Es Trix art 65508
Immagine: 24,88 KB
Immagine: 22,19 KB.
230 V,
sec. I 0/15 V cc 17Va,
sec. II 14 V ac 14 Va,
ora se il trafo a tua disposizione non ha le quattro prese 2 per trazione e 2 per accessori non era predisposto per alimentare i deviatoi, segnali o luci quindi dovrai acquistarne uno per alimentare i deviatoi basta un alimentatore commerciale in cc 15 volt da 2,5 o 3 Va o se preferisci acquistare un trafo fermodellistico più prestante come quello sopra descritto.
Roby
Roby - In ogni fermodellista in enne c'è un po di masochismo.
Il Trafo che marca é?
normalmente un buon trafo fermodellistico come Trix o Fleischmann in CC ha due serie di attacchi uno per la trazione e uno per i deviatoi: trazione identificata da rotaie in cc deviatoi identificati da una siluette rappresentante un deviatoio in ca, oltre il codice colore fili di collegamento della casa.
Es Trix art 65508
Immagine: 24,88 KB
Immagine: 22,19 KB.
230 V,
sec. I 0/15 V cc 17Va,
sec. II 14 V ac 14 Va,
ora se il trafo a tua disposizione non ha le quattro prese 2 per trazione e 2 per accessori non era predisposto per alimentare i deviatoi, segnali o luci quindi dovrai acquistarne uno per alimentare i deviatoi basta un alimentatore commerciale in cc 15 volt da 2,5 o 3 Va o se preferisci acquistare un trafo fermodellistico più prestante come quello sopra descritto.
Roby
IL trafo è quello che danno con gli start set della lima, semplice senza nessun attacco per altri fili esterni. e quindi devo comprare un altro trasformatore?
Doc devo essere sincero? IO non ci ho capito niente. Potete farmi uno schemino semplice semplice? Vi ripeto tracciato in analogico e 5 scambi da elettrificare, ma nel trafo non ho altri attacchi per fili.

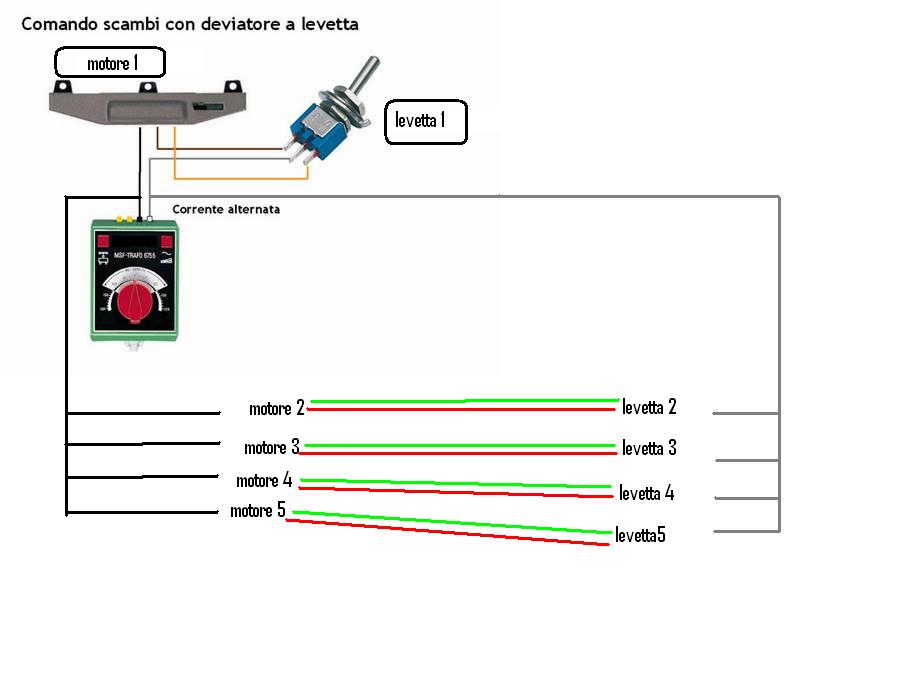

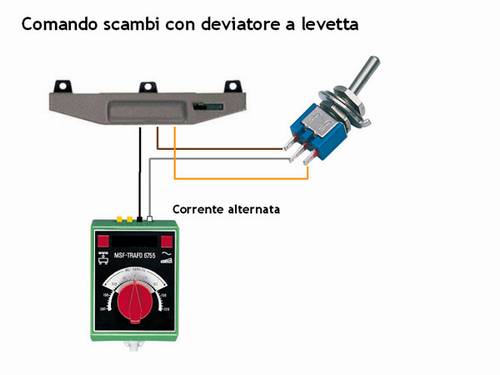

Ciao Matteo. Lo schema semplice è questo. Devi usare un trafo di qualità con l'uscita in corrente alternata
Immagine: 15,03 KB
Grazie anche a te Catgiò, ma dal quel che ho letto in altre discussioni, con questi motori non devo usare gli interruttori a levetta, ma dei pulsanti per evitare di bruciare il motore. Vero?
Ciao Matteo. Lo schema semplice è questo. Devi usare un trafo di qualità con l'uscita in corrente alternata
Immagine: 15,03 KB
Grazie anche a te Catgiò, ma dal quel che ho letto in altre discussioni, con questi motori non devo usare gli interruttori a levetta, ma dei pulsanti per evitare di bruciare il motore. Vero?
Forse è vero, altrimenti bruci la bobina, ma potrebbero avere i fine corsa.
Occorrono forse due pulsanti normalmente aperti.
Adesso ti metto uno schema.......però confermami che sono i motori da mettere a lato del deviatoio e soprattutto che hanno tre fili da collegare.
Ho una classica pulsantiera Trix/Fleischmann/Marklin/Roco .
Purtroppo devi comprare un alimentatore per elettronica ho comprare un trasformatore degli start set Trix o Roco con quello che hai alimenti solo la trazione .
Prendendo il trasformatore fermodellistico hai meno problemi di collegamento, io per esempio sul plastico digitale per questioni di spazio alimento i deviatoi con l'alimentatore per elettronica che è costato 15,00 EU.
Vedi i miei post sul tema.
Roby
Roby - In ogni fermodellista in enne c'è un po di masochismo.
Ok per collegare un singolo motore per Deviatoio ho capito perfettamente come collegarlo. Dal trafo un filo va al motore, mentre un filo va alla pulsantiera. Ok per un motore. Ma per 5? devo portare 5 fili al trafo e collegare un filo per ogni coppia di pulsanti?
Non conoscendo il tipo di motore e andando in rete posso dirti che lo schema di Catgio è giusto; la stessa Hornby fornisce di fatto un interruttore a levetta solo di dimensioni più grosse.
Non conoscendo il tipo di motore e andando in rete posso dirti che lo schema di Catgio è giusto; la stessa Hornby fornisce di fatto un interruttore a levetta solo di dimensioni più grosse.

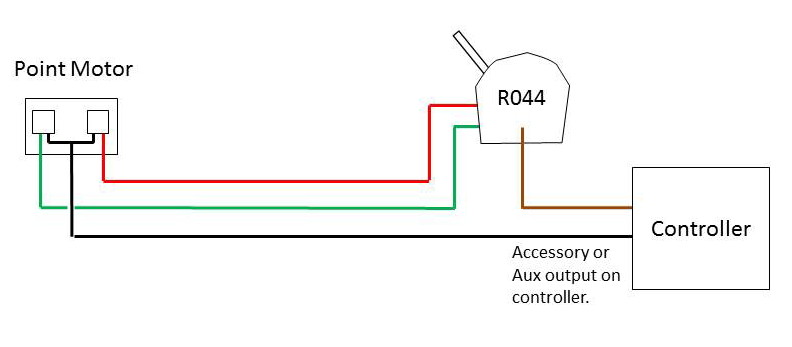

Immagine: 33,1 KB
Doc , con lo schema di catgio ho capito meglio, ma se devo collegare al trafo 5 motori? 5 fili che dai motori entrano al trafo e un filo per ogni pulsantiera?
Ho una classica pulsantiera Trix/Fleischmann/Marklin/Roco .
Purtroppo devi comprare un alimentatore per elettronica ho comprare un trasformatore degli start set Trix o Roco con quello che hai alimenti solo la trazione .
Prendendo il trasformatore fermodellistico hai meno problemi di collegamento, io per esempio sul plastico digitale per questioni di spazio alimento i deviatoi con l'alimentatore per elettronica che è costato 15,00 EU.
Vedi i miei post sul tema.
Roby
Potresti passarmi qualche link per vedere dove comprarli?
Di solito un deviatoio commerciale ha tre fili, due che partono dal deviatoio vanno alla pulsantiera uno sempre dal deviatoio al trafo.
Dal trafo. un filo va alla pulsantiera in questo modo ai collegato l'alimentazione elettrica con i due poli.
Per più fili singoli che dai deviatoi vanno verso al trafo. Li cabli tramite un mammut da un lato colleghi i fili uno per ogni Presina dal altro fai arrivare il filo del trasformatore e tramite ponticelli porti corrente a tutti i fili singoli.
I due fili che partono dal trafo li colleghi ad ogni coppia di inviti collegati alla coppia di pulsanti relativi, ogni pulsantiera a 4 pulsanti doppi on/off per attivare un deviatoio.
Questo se vuoi utilizzare un prodotto delle case.
Roby
Roby - In ogni fermodellista in enne c'è un po di masochismo.
Ahhhhh che bello!!! ora posso farmi il collegamento. Capito alla perfezione, non vedo l'ora di metterci su le mani. Ah no devo ancora comprare il trafo e la pulsantiera. Grazie mille anche del link.
Devi usare un trafo di qualità con l'uscita in corrente alternata
