pl12 peco introvabile

[bruno51]

ciao a tutti
nel mio plastico uso scambi roco line che alimento con motore sottoplancia peco pl10wl
abbinato all'art pl12 che ha la funzione di fine corsa, purtroppo non riesco piu a reperire
il pl12 peco , mi chiedevo se il pl15 puo' fare la stessa funzione o se c'e qualche altro aggeggio in alternativa per fare il fine corsa .
grazie a chi mi potra' aiutare

[Docdelburg]

Bruno scusa ma fatico a capire.
I motori Peco non mi risulta abbiano un fine corsa che dovrebbe essere una caratterista elettrica; un motore con fine corsa è fatto in modo che arrivati ad un capo o all'altro del movimento un dispositivo meccanico fa sì che si interrompa l'alimentazione elettrica del motore che altrimenti brucerebbe.
L'articolo PL12 dovrebbe essere una basetta con braccetto di prolunga per comandare un deviatoio ponendo il motore ad una certa distanza. Quindi penso di capire che tu usassi tale base come fermo meccanico ad una corsa troppo lunga dell'astina del motore.

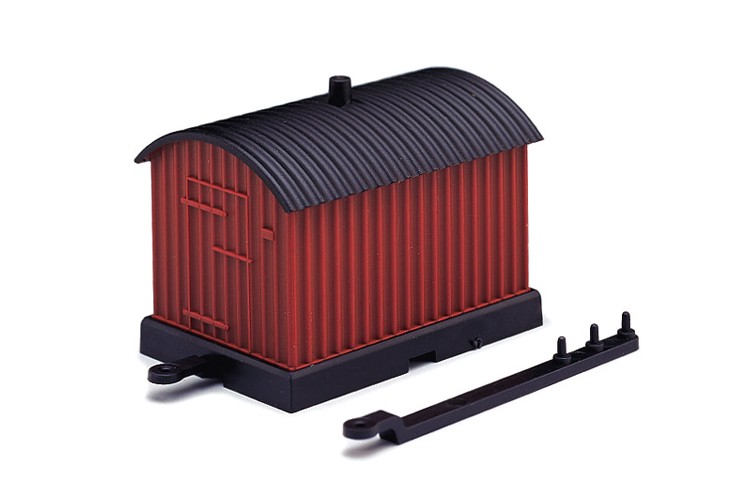

Tra l'altro tale base può essere usata anche con un casottino che nasconde il motore stesso.

Immagine:

8,98 KB

Immagine:

43,22 KB

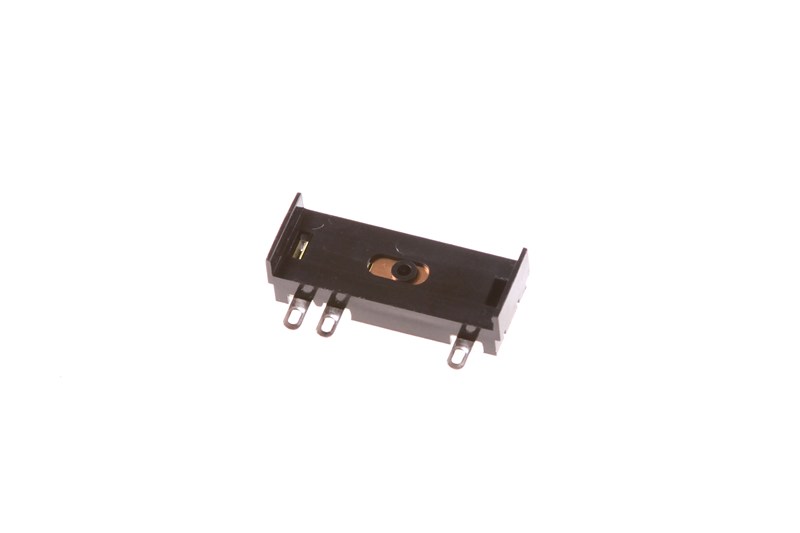

Il PL15, così come il PL13 sono degli switch o interruttori che dir si voglia, per polarizzare il cuore o cambiare tipo di luce ad un segnale o per altre utenze elettriche connesse alla posizione dello scambio.

Immagine:

14,88 KB

Immagine:

18,2 KB

In sostanza tu stai cercando con ogni probabilità un "ferma corsa" e non un "fine corsa".
Scusandomi per la lungaggine, ma intanto abbiamo illustrato un pò di cose ad uso di tutti, ti ricordo che i motori Peco non tengono la posizione degli aghi e infatti i deviatoi Peco cui sono dedicati hanno una molletta che tiene gli aghi in posizione. Ecco, usando deviatoi con molletta la corsa del motore viene automaticamente limitata dall'effettiva escursione degli aghi; sarà poi la molletta a tenere in posizione gli aghi stessi senza bisogno di regolare l'escursione della corsa dell'astina del motore.

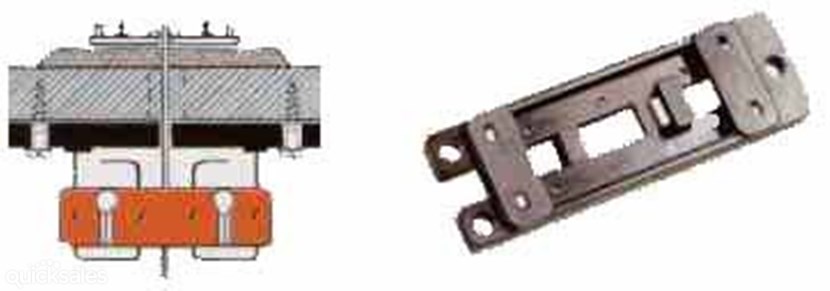

Non ti rimane, credo, utilizzare le basette apposite PL9 per fissare il motore là dove ti sarà più comodo.

Immagine:

32,4 KB

[marioscd]

ricapitolando:

PL-10 è il motore (nelle varie versioni, a basso ed alto consumo, con astina corta oppure lunga)
PL-9 è la basetta per il montaggio sotto-plancia
PL-12 è la slitta con basetta per montaggio superiore (sovra-plancia)
PL-13 è lo switch a singola deviata (adatto per la polarizzazione del cuore OPPURE per l'indicazione a sinottico)
PL-15 è lo switch a doppia deviata (adatto per la polarizzazione del cuore E l'indicazione a sinottico)

in pratica a seconda delle necessità si deve abbinare il PL-10 ad uno o più accessori per avere il montaggio sotto o sovra plancia e per avere il controllo di polarizzazione e/o l'indicazione di posizione su sinottico.
Ultima nota: il montaggio del motore Peco sottoplancia può essere fatto in due modi: o direttamente calettato agli appositi fori previsti sul deviatoio (nel qual caso la basetta PL-9 non serve ma bisogna prevedere uno scasso nella plancia grosso quanto il motore stesso con gli evidenti limiti estetici) oppure nascosto sotto il piano ma in questo caso è necessaria la basetta PL-9 e il motore PL-10 nella versione con astina lunga da tagliare poi a misura.

ciao

[bruno51]

Giustamente come dice Doc ho bisogno di un fermo meccanico perche usando i deviatoi roco line utilizzavo x il montaggio sotto plancia il pl12 abbinato al motore pl10 x tenere gli aghi in posizione, altrimenti con il pl9 non e' possibile se non utilizzo i deviatoi peco i quali hanno il meccanismo di scatto che mantiene gli aghi in posizione.Ora non trovando questo articolo (pl12) chiedevo se il pl15 puo' fare anche la funzione di fermo meccanico
o qualche altra alternativa !!!

[roy67]

Su ebay, questo venditore ne ha 10 disponibili:

http://www.ebay.it/itm/PECO-PL12-Suppor ... 419832863d

[bruno51]

grazie roy
avevo gia fatto la ricerca ma le vendite on line non mi attirano molto, questa la tengo come ultima possibilita

[bruno51]

ciao mario
l'articolo peco per il montaggio sopra plancia e' il PL12X con la slitta senza scatto corredato di astine come si vede nelle foto di doc
