accensione luci a LED secondo il senso di marcia

[Massimo Salvadori]

Ciao a tu<font color="purple"><font face="Arial Black">TT</font id="Arial Black"></font id="purple">i

Vorrei illuminare un' automotrice tedesca del mio parco ( Ferkeltaxen ) con luci a LED , e con l' accensione subordinata al senso di marcia.
La mia idea è di adoperare LED bianchi e rossi ( 3 bianchi e 2 rossi ) del ø 1,2 mm, da inserire nella sede delle luci attuali previa foratura con una punta ø 2mm.

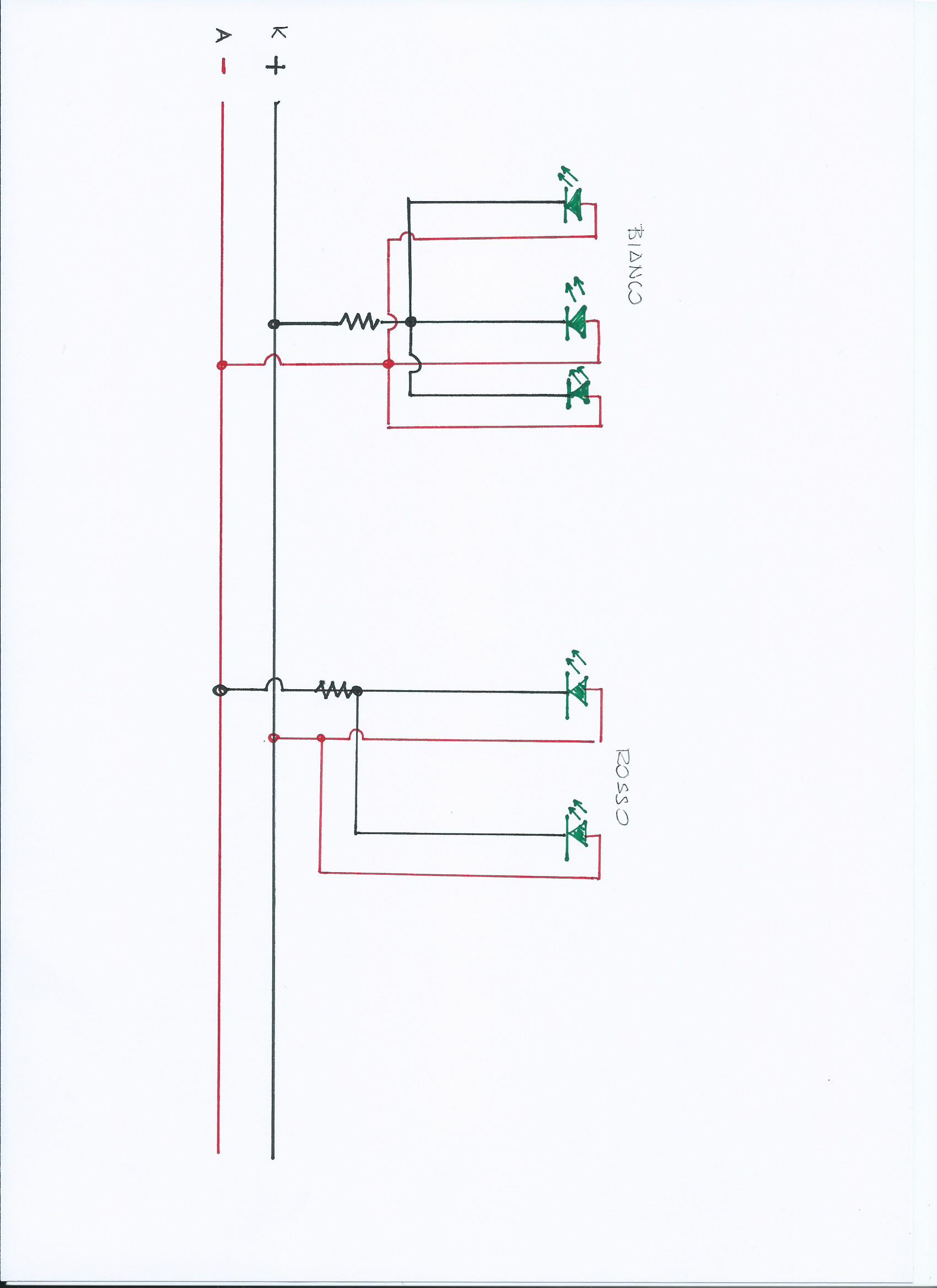

Lo schema di montaggio dei LED è il seguente:

Immagine:

140,47 KB

Però mi è sorto un dubbio sul valore della resistenza che deve essere inserita. La formula di riferimento è :

#937; = ( 12 - 1,5 ) / 0,016

ma si riferisce ad un solo LED, nel mio caso ne ho 3 bianchi e 2 rossi, posso sempre usare la stessa formula ?

[cf69]

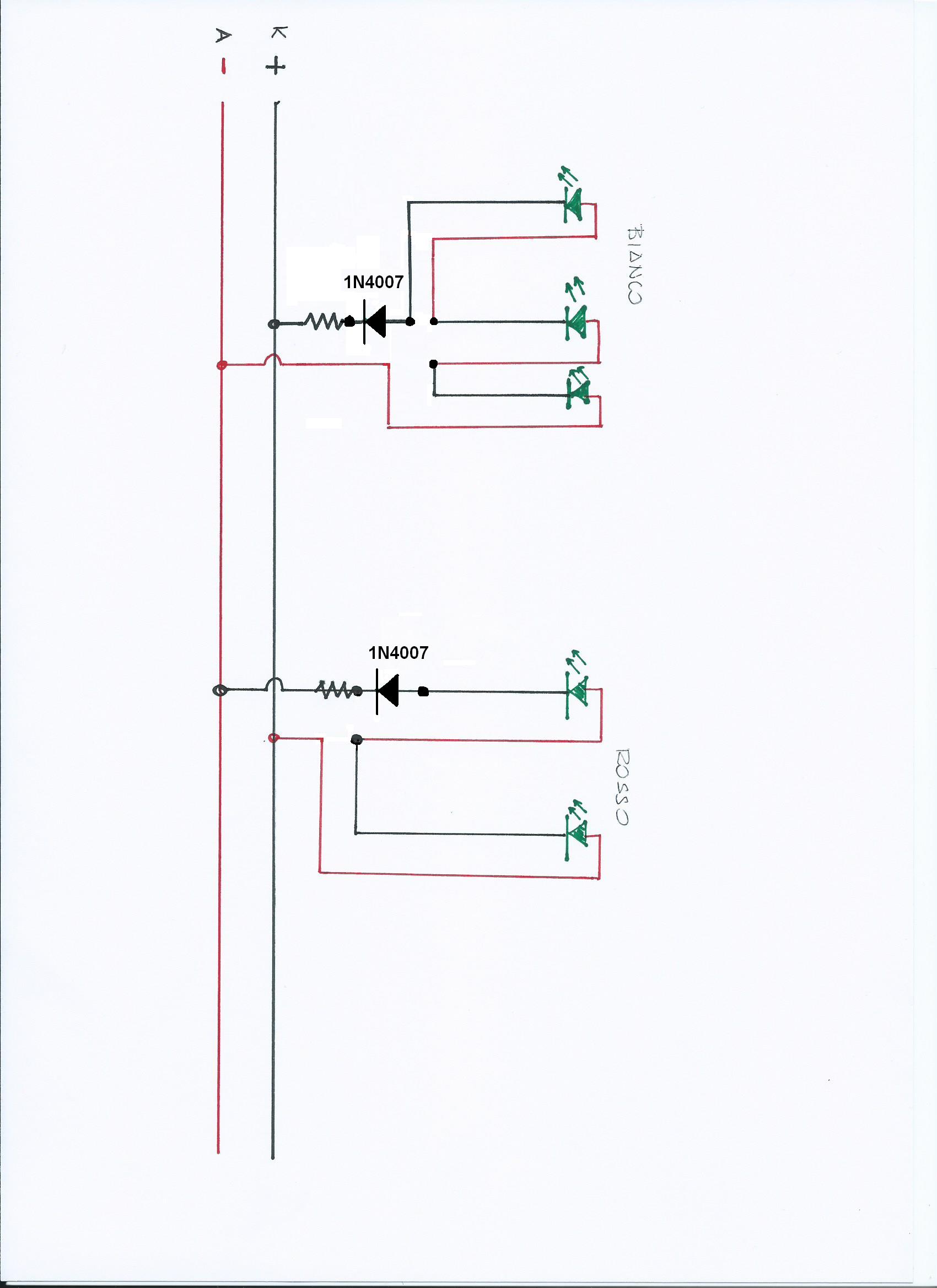

Ciao Massimo, dovresti modificare il tuo circuito ponendo i led in serie limitando l'assorbimento generale:

Immagine:

142,89 KB

Inoltre la tua formula tiene conto che la tensione di alimentazione dei led sia 1,5V, se usi led bianchi la tensione per singolo led dipende dal suo datasheet e generalmente è intorno ai 3V.

Indipendentemente da ciò, per il circuito serie, nella formula invece di mettere la tensione del singolo led dovrai inserire la tensione x n° di led della serie.

Per i led bianchi sarà 3v x 3 led = 9V
per i rossi sarà 1,5 x 2 led = 3V

Ti consiglio di inserire anche dei diodi a protezione per evitare che impulsi strani danneggino i led.

[Fulvio Zanda]

la formula è la stessa perché i led li hai giustamente collegati in parallelo.
Forse cambiano i valori di caduta di tensione da led rossi a bianchi, ma bisognerebbe guardare la scheda tecnica.

comunque non farti problemi in quanto sicuramente poi proverai diversi valori di resistenza per avere l'intensità di luce che più ti aggrada.

con la resistenza unica per 3 led rimani sul mezzino di watt ,

per fare in modo che funzionino in relazione al senso di marcia l'alimentazione dovrà essere al contrario .

ti manca un ponte di diodi sull'alimentazione principale per fare in modo che i 5 led si accendano anche nell'altro senso di marcia.

Comunque se mantieni quel collegamento non ti si accendono tutti i led, cioè bianchi anteriori e rossi posteriori, ma o i rossi o i bianchi in funzione di come vengono alimentati e di dove si trova il positivo sui fili principali.



ciao

[cf69]

Per chi non vuole lambiccarsi troppo il cervello con ragionamenti, può utilizzare questo calcolatore on line di resistenza per i led nelle varie configurazioni: singolo, serie, parallelo.

http://www.lgp-online.it/ebay/led/s...colo_led.htm

[roy67]

Collegare i led in serie o parallelo la formula cambia. E' corretto lo schema di Fabio. Collegandoli in serie avresti un assorbimento minore.

(12-3-3-3):0,016= 187 Una resistenza da 220 Ohm per 3 led

(12-3-3): 0,016= 375 Una resistenza da 390 Ohm per 2 led.

Inoltre. E' indispensabile un diodo in serie in quanto i led hanno un limite di tensione inversa. Tensione che normalmente si attesta intorno ai 5 volts.
Quindi, senza il diodo, farai trasitare una tensione superiore del doppio tollerabile (12 volts) inversamente sulla giunzione. In breve tempo il led brucia... anche se spento.

[Massimo Salvadori]

Roberto, Fulvio grazie amici, ma c'è ancora una cosa , il diodo da inserire a protezione che caratteristiche deve avere ?

[roy67]

Data la scarsa corrente che deve attraversarlo è sufficiente un diodo 1N4001.. fino al 1N4007.
Regge 1 ampere di "corrente dritta" e scariche inverse da 35 fino a 700 volts (dipende dal tipo)

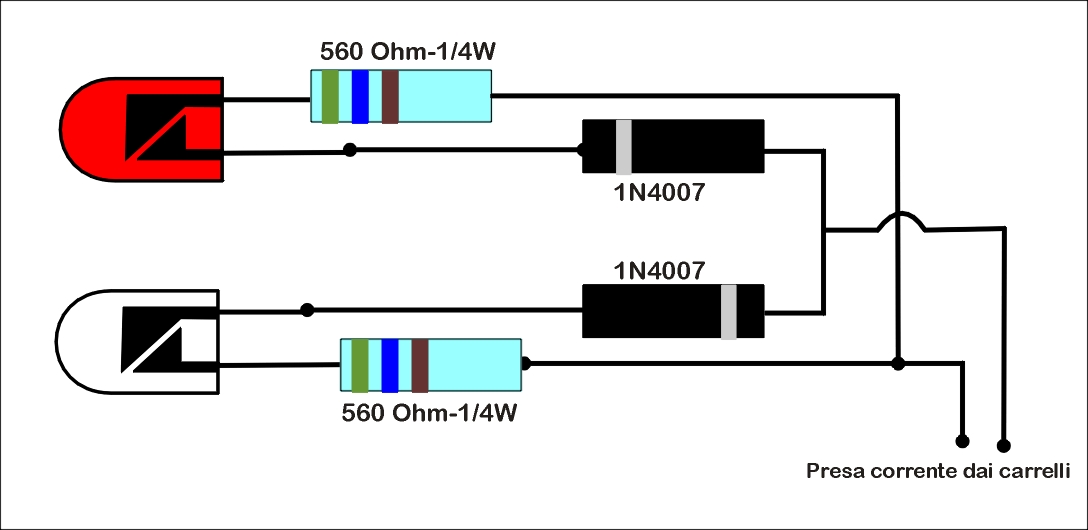

Ecco un esempio di collegamento
Immagine:

92,77 KB

Ovviamente le resistenze sono calcolate per un solo led.
