Partenze dalla stazione nascosta

[ptreno49]

Buongiorno e grazie per le vostre risposte.
Ora viene il bello. Premetto che nel plastico , all'uscita dalla stazione nascosta, ci sarà una stazione principale a quota "0" con transiti vari, ed poi, oltre ad un anello c'è una stazione di testa in quota "20".

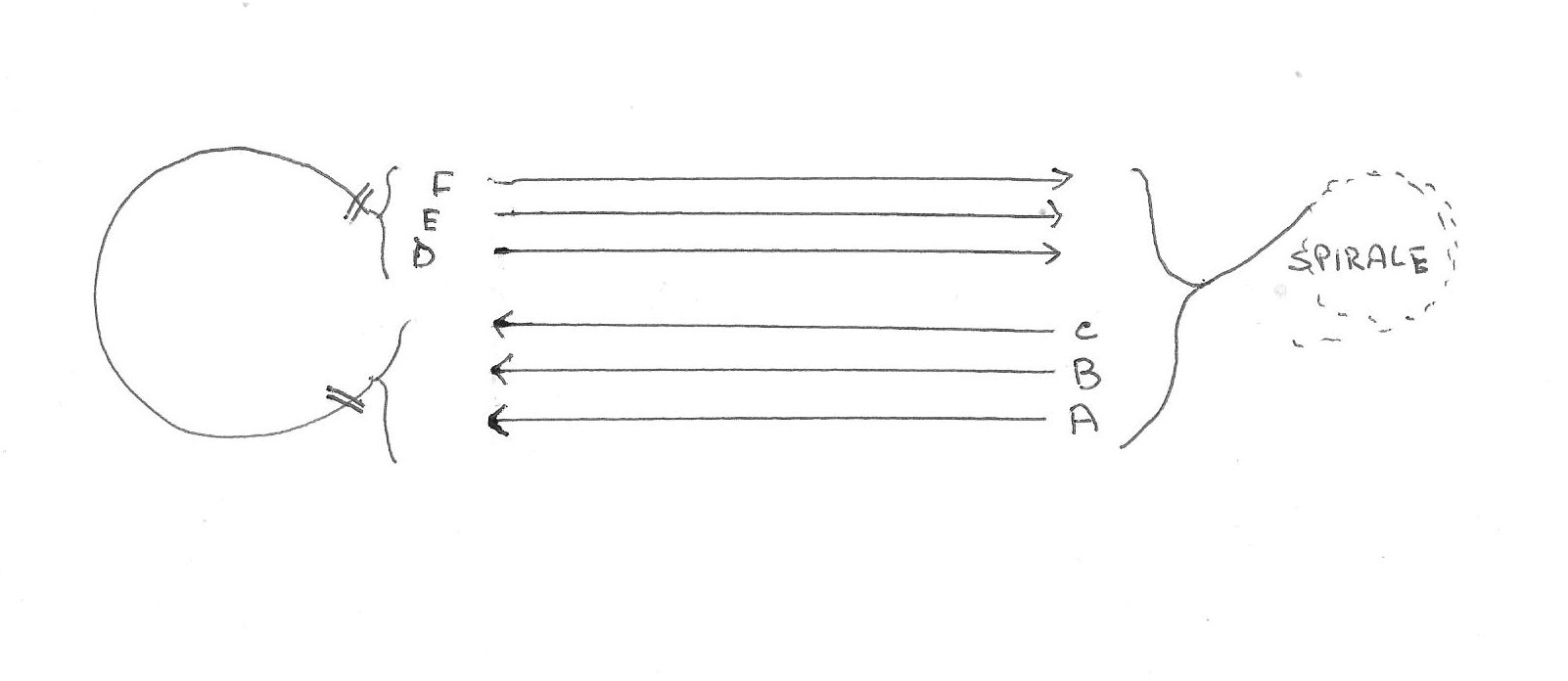

La mia intenzione sarebbe questa: 5 convogli fermi , 2 prima della racchetta e 3 dopo la racchetta, pronti ad entrare in circolo. Immagine:

44,48 KB Dalla spirale in discesa arriva il convoglio 1 che va ad occupare il binario

A ( che risulta libero al rilevatore di presenza) e che darà il VIA al convoglio al binario D. Ora dovrei far partire il convoglio dal binario B che andrà a fermarsi nel binario D reso appena libero.
Si ritorna alla situazione iniziale: il convoglio 2 in arrivo dalla spirale andrà al binari libero B e così partirà il convoglio dal binario E che farà partire quello dal binario C ....e così via.
Tutto bello, ma come faccio? Credo di dover posizionare dei contatti reed ad ogni binario, che attivino i vari relè, per ogni azione descritta. Dovrei anche associare dei temporizzatori?
Grazie per l'aiuto e buona giornata

[Docdelburg]

La stazione nascosta come l'hai disegnata tu ti complica la vita e ti porta via spazio. Se non l'hai ancora realizzata prova a pensarla più simile a questa:

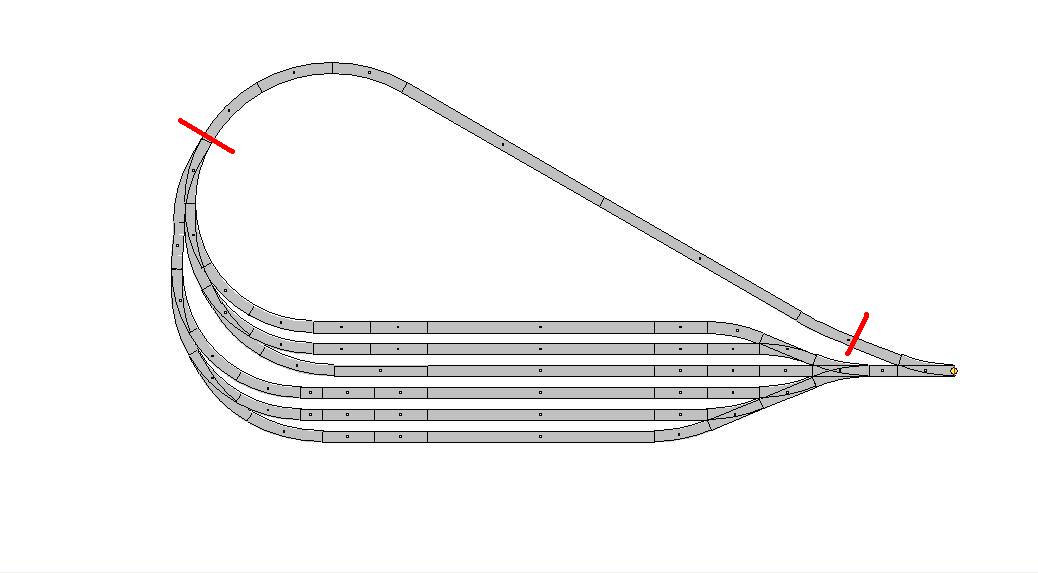

Immagine:

44,22 KB

Qui non devi fare il movimento interno ad occupare il binario di uscita lasciando libero quello di entrata; sono tutti sia di entrata che di uscita.

Se invece l'hai già realizzata ....beh, ci sarà parecchio lavoro per Roberto e soci, esperti di automazione.

[ptreno49]

Non ci sono problemi, posso fare tutte le modifiche necessarie. E' vero, così è tutto più semplice: le partenze saranno sequenziali da A ad F, magari con temporizzatore. Mi potreste dare un consiglio anche sulla impostazione di base su come gestire i collegamenti elettrici e se devo fare i sezionamenti ai binari di stazione.Grazie di nuovo per il prezioso aiuto

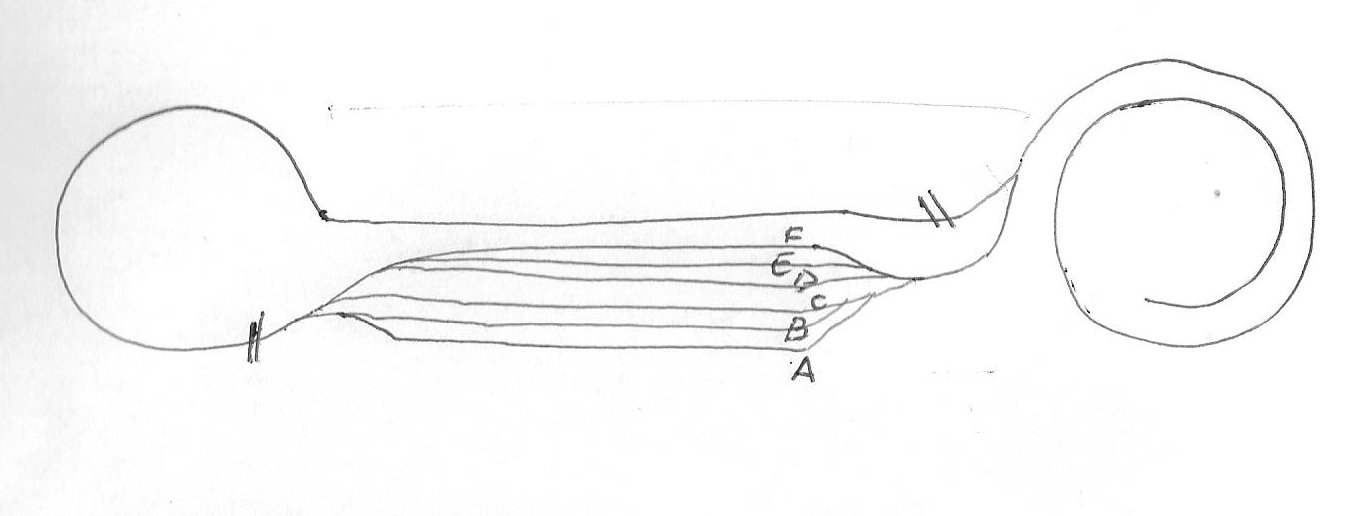

Immagine:

46,57 KB

[ptreno49]

Cari amici buonasera, finalmente, dopo i vostri consigli, ho completato il tracciato della stazione nascosta, con sei binari di lancio ed uno di accesso con anello di ritorno , proveniente dal livello "0" ( plastico digitale)

La mia intenzione sarebbe quella di automatizzare le partenze ed avrei pensato di inserire un modulo di retroazione per avere il controllo dei binari occupati, far rallentare i convogli e poi fermarli e farli ripartire senza strappi.
Vorrei sapere per cortesia se e dove devo fare i sezionamenti , se e dove dovrei mettere dei contatti reed o comunque come posso fare. Scusatemi per tutte le domande ma mi sto rimpossessando della mia passione repressa da anni e non ho alcuna esperienza con il digitale.
Grazie. Ora provo anche ad inserire il tracciato della stazione nascosta ma è fatto con Wintrack demo e lo posso inserire solo in formato word.



stazione nascosta.doc (76,92 KB)

[Docdelburg]

Gentilmente non aprire più discussioni per lo stesso argomento; prosegui sempre la stessa discussione così gli elementi sono raggruppati e si può seguire l'evoluzione del progetto. Grazie

I tracciati fatti con wintrack demo possono essere salvati come immagini in formato .JPG più facili da caricare e visualizzare:

topic.asp?TOPIC_ID=8725

Per quanto riguarda la stazione nascosta ora ha un aspetto decisamente più funzionale, non trovi?
Se avrai un attimo di pazienza ci saranno amici che hanno già fatto quello che tu vorresti fare e ti illustreranno le loro soluzioni.

[ptreno49]

Grazie e scusa per l'errore, pensavo che l'altra discussione fosse considerata chiusa. Meglio così.

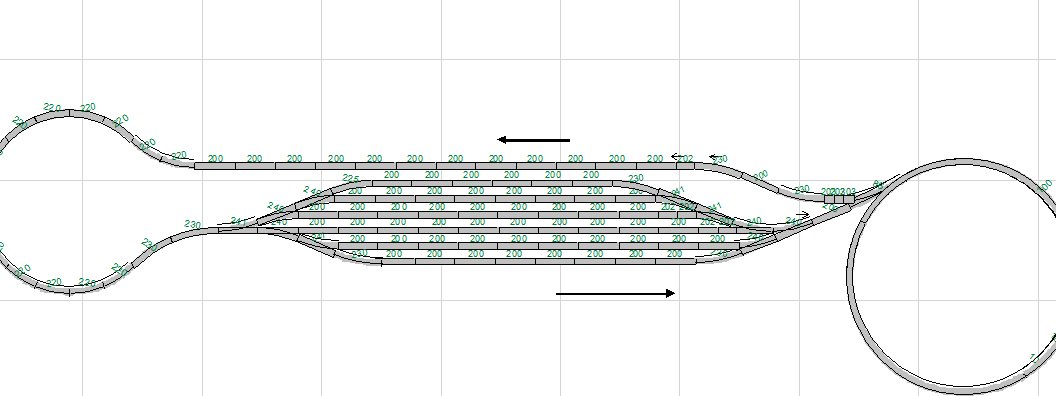

ecco il file Jpg:



Immagine:

54,66 KB

[Andrea]

Ho provveduto a raggruppare le due discussioni, così tutti riusciamo a seguire meglio.

[roy67]

Ciao Paolo. Per automatizzare la stazione nascosta possono esistere vari modi, metodi e tecnologie.

Io mi sono autocostruito un sistema automatico, sfruttando un optional dei decoder ESU lokpilot V4.

A tal proposito... Mi è venuta voglia di aprire una discussione ove spiego il funzionamento.

[ptreno49]

Perfetto grazie Roberto.

[Docdelburg]

Ciao Paolo. Per automatizzare la stazione nascosta possono esistere vari modi, metodi e tecnologie.

Io mi sono autocostruito un sistema automatico, sfruttando un optional dei decoder ESU lokpilot V4.

A tal proposito... Mi è venuta voglia di aprire una discussione ove spiego il funzionamento.

Grazie Roberto, speravo in un tuo intervento in tal senso. Ottima l'idea di illustrare la concezione e il funzionamento della tua stazione nascosta!

[roy67]

Ok. Metto insieme le foto, schemi e video che ho fatto.

Da dire che il concetto di funzionamento è molto semplice, ma è necessaria la presenza di decoder che abbiano attiva la funzione "Frenata Lenz ABC".

[roy67]

Come promesso, ecco la discussione del sistema automatico del mio plastico: topic.asp?TOPIC_ID=8726

[ptreno49]

Grazie Roberto, complimenti per il lavoro eccezionale e per la chiarezza delle spiegazioni. Te come lavoro mastichi elettronica, invece io faccio il medico. Non ho dimestichezza con il digitale, ma con le tue spiegazioni credo che ce la farò, almeno spero!. Magari non sarò in grado di costruire un quadro sinottico come il tuo. Il principio che hai esposto si può applicare anche ad una stazione di transito con gestione di arrivi e partenze temporizzate? Lo stesso anche per un circuito punto a punto?
Grazie e complimenti ancora. Paolo

[roy67]

Il sistema è applicabile a qualsiasi tipologia di linea. A patto che vi sia una tratta isolata che contenga l'intero convoglio, spazio frenata compreso.

Ad esempio si può inserire davanti ad un segnale. Se rosso, il convoglio si fermerà con decelerazione impostata nei parametri del decoder, e ripartirà con il segnale verde, in concomitanza della sincronia di segnale DCC sulle rotaie.
