GUIDA ROCRAIL: PIANIFICAZIONI, PERCORSI E ITINERARI RIPETITIVI
Nel diorama abbiamo un parcheggio/rimessa per la loco (RIMESSA), una stazione terminale in montagna (MONTE), una stazione di transito sulla sponda del lago (LAGO) e infine una stazione terminale urbana (CITTA’).
Il diorama è concepito come manufatto da esposizione a mostre e deve funzionare in automatico.
Immaginiamo quindi di programmare una serie di manovre e percorsi, anche ripetitivi, che dovrebbe compiere un’automotrice su questo tracciato ad anello con vari punti di sosta.

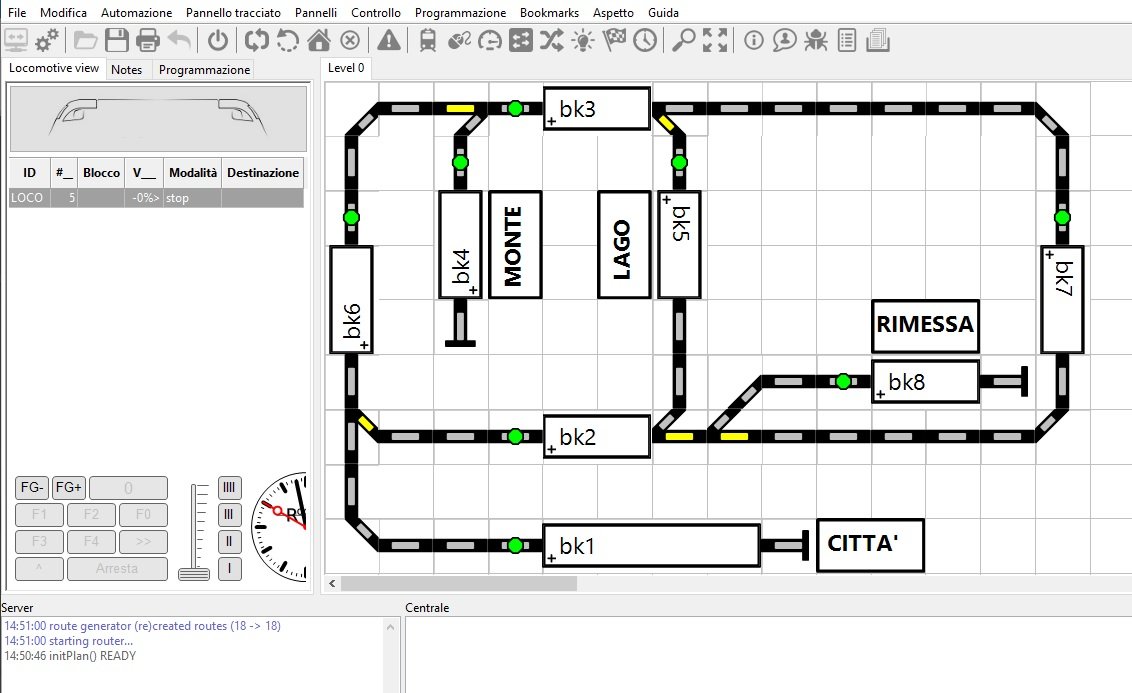

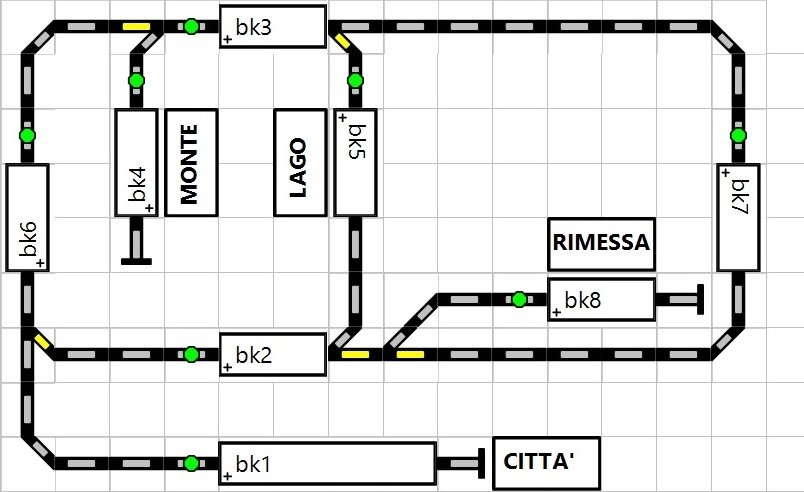

Questo è il piano binari riprodotto sinteticamente su Rocrail
I blocchi terminali (RIMESSA, MONTE e CITTA’) sono configurati come stazioni di testa, i blocchi dell’anello circolare (bk2, bk3, b6 e bk7) sono configurati come di transito senza nessuna attesa e con possibilità di invertire il senso di marcia. Ogni blocco ha un solo sensore configurato come “enter2in” per ogni senso di marcia; la scelta di avere un solo sensore è data dal fatto che la marcia del convoglio sarà sempre lenta in quanto inserita in una scenografia che sarà il motivo di maggior interesse modellistico.
Una volta creati tutti gli itinerari possibili con la funzione “ROUTER” si procede col verificare il corretto funzionamento di ogni blocco con una serie di itinerari casuali in automatico.
Iniziamo con pianificare il primo percorso: l’automotrice parte dalla rimessa e va a caricare i primi passeggeri in città.

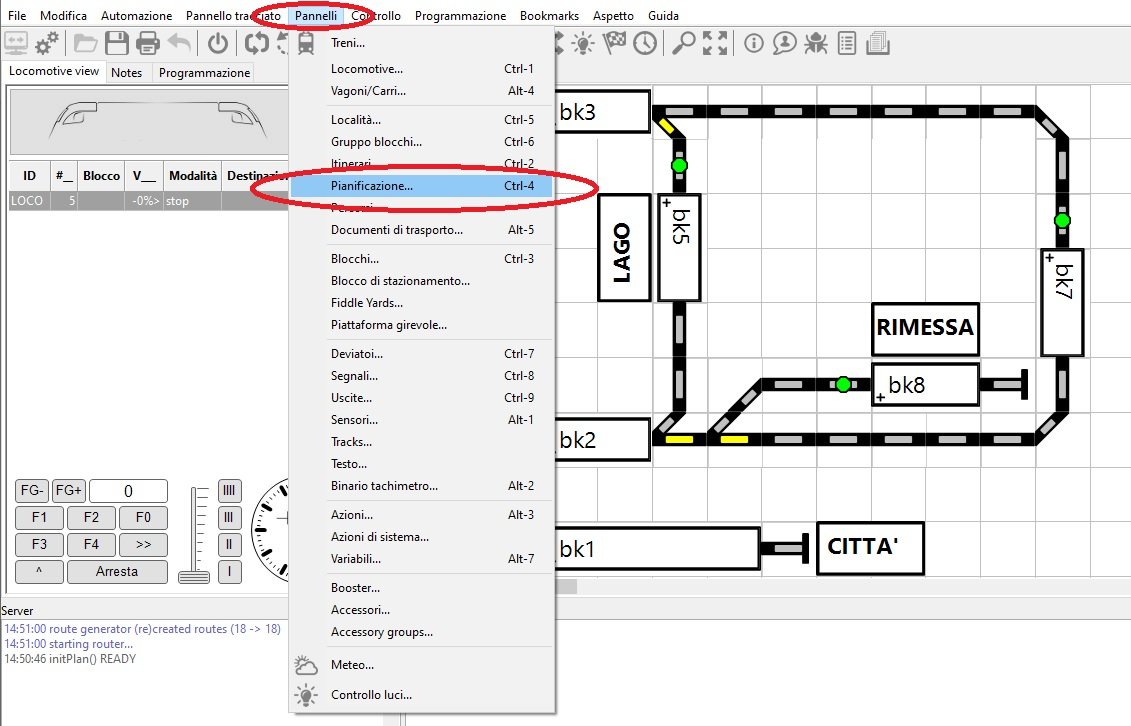

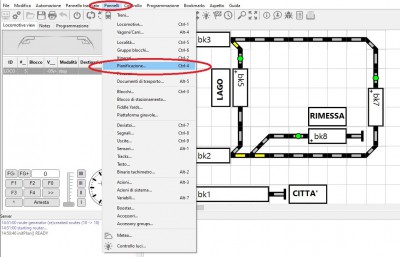

Dovremo quindi pianificare un percorso che preveda il movimento della loco dal blocco 8 ai blocchi 2 e 6, un’inversione di marcia nel blocco 6 e l’arrivo al blocco 1. Dal menù a tendina scegliamo “PANNELLI” e quindi “PIANIFICAZIONE”

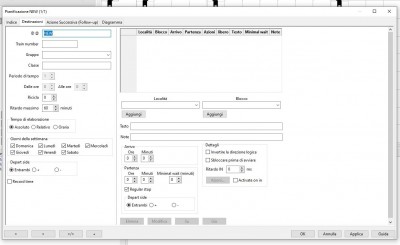

Con un clik su “NUOVO” creiamo una nuova pianificazione (NEW) e spostandoci sul folder “DESTINAZIONI” entriamo nel vivo della pianificazione.

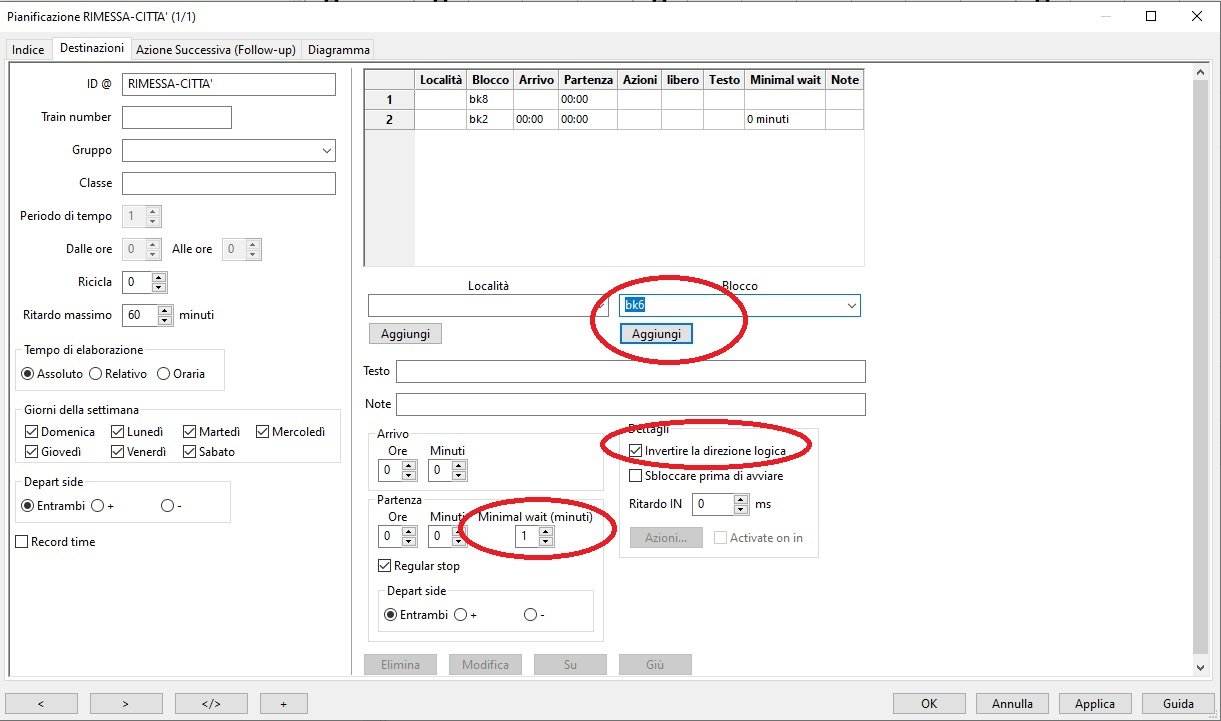

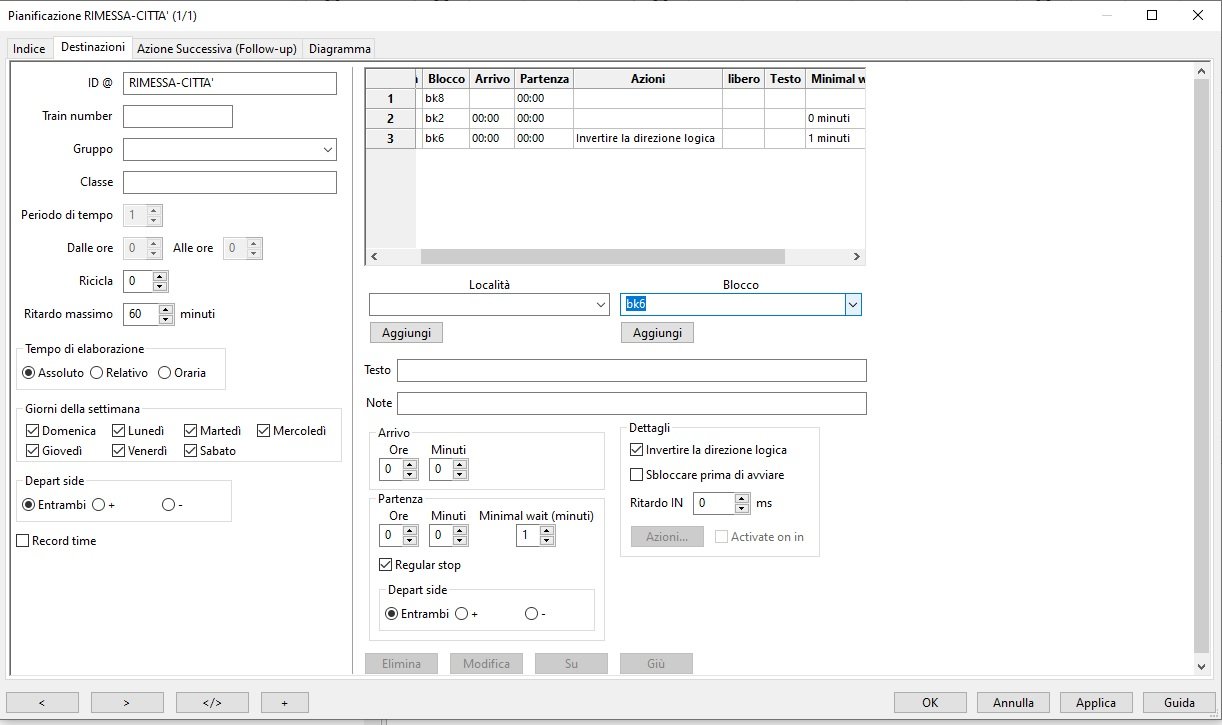

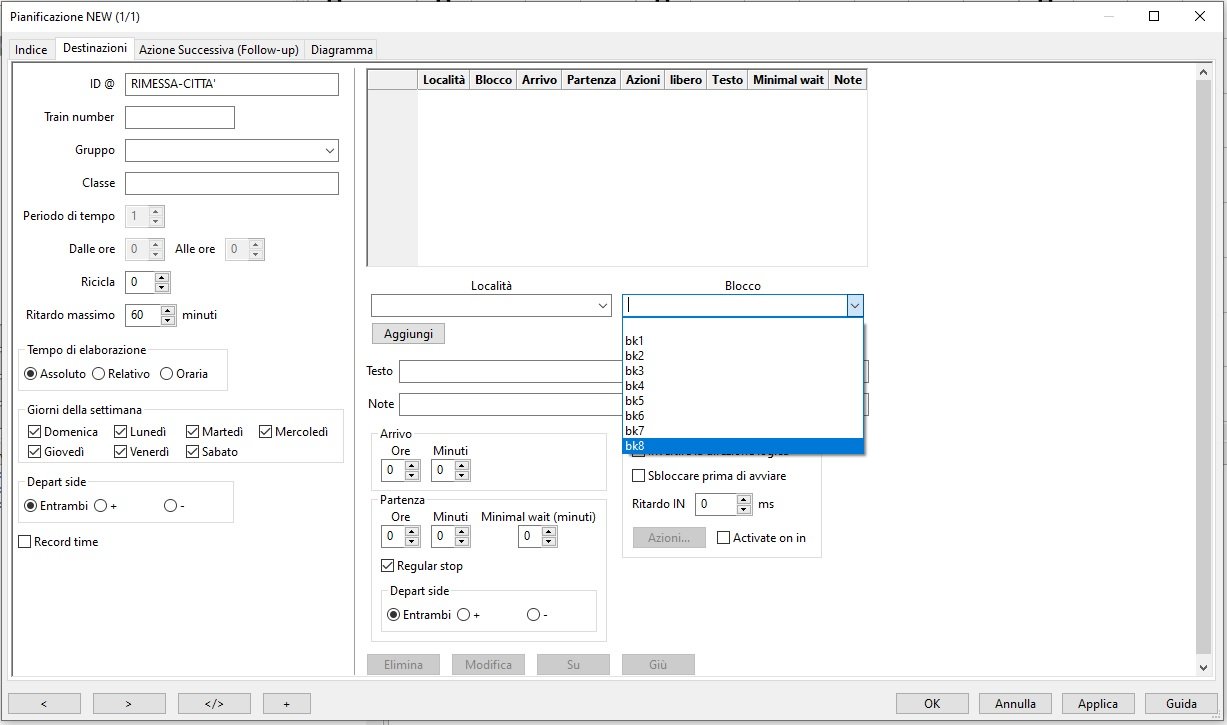

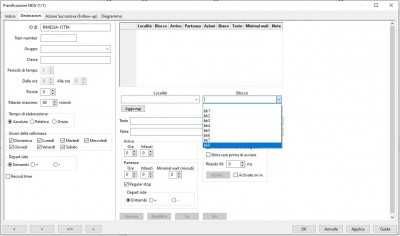

Diamo un nome alla pianificazione sostituendo NEW con RIMESSA-CITTA’ e passiamo ad inserire il blocco di partenza, in questo caso “bk8”, corrispondente alla RIMESSA.

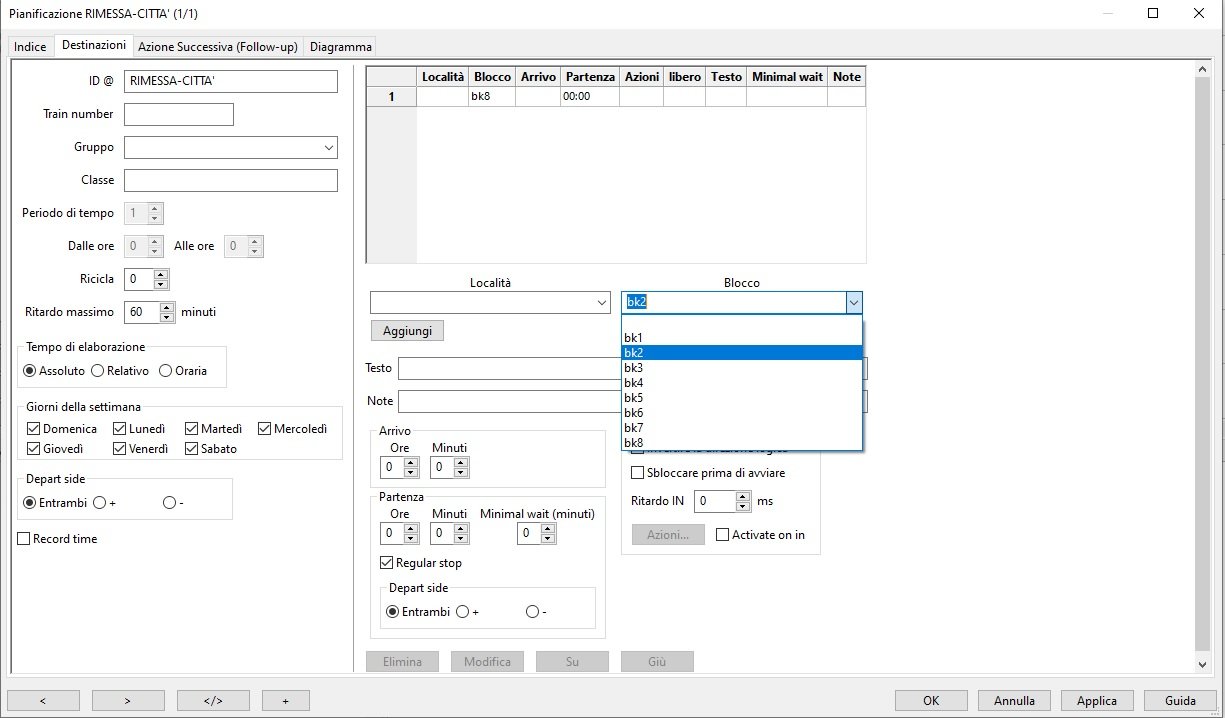

Inseriamo il blocco successivo, bk2 senza ulteriori condizioni
Inseriamo a questo punto il blocco 6 dove però la loco dovrà arrestarsi per un tempo che noi decidiamo essere di 1 minuto invertendo al contempo il senso di marcia.

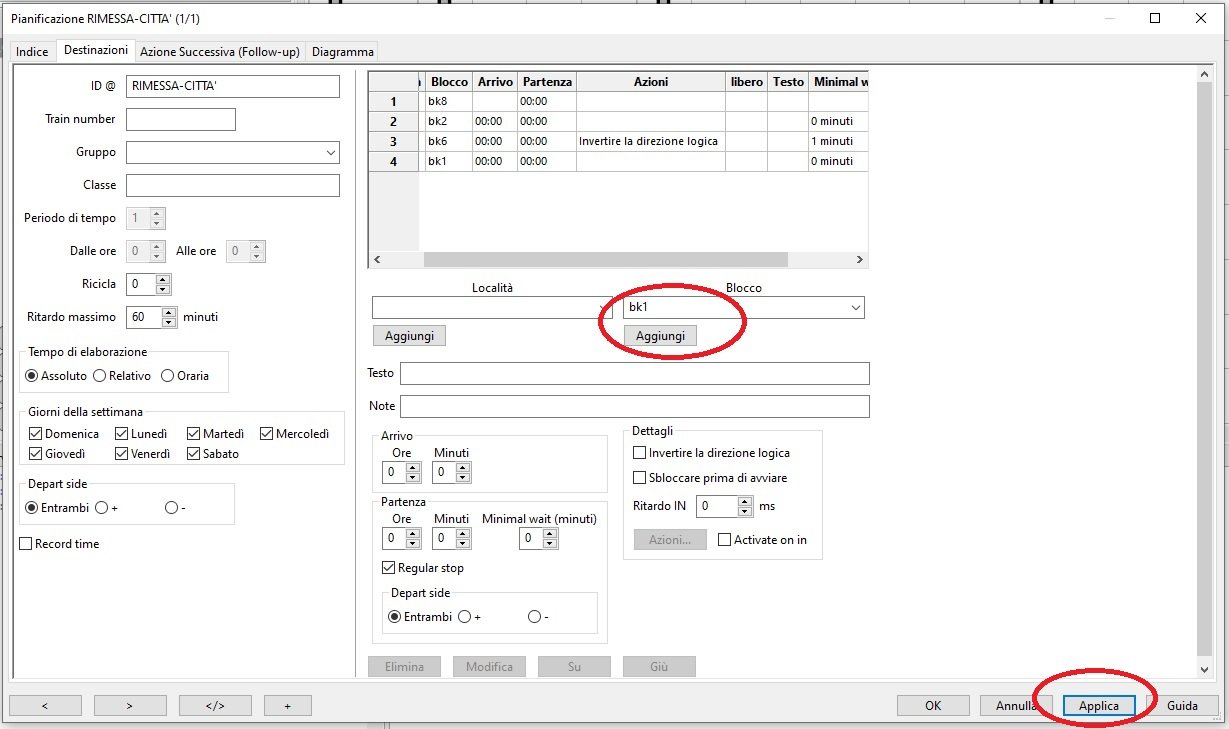

Inseriamo infine il blocco 1 di arrivo in città (senza ulteriori condizioni) e terminiamo cliccando sul tasto “APPLICA” e poi “OK”
Ora che abbiamo completato la prima pianificazione passiamo a verificarne il funzionamento.
Attiviamo nel menù in alto l’alimentazione al tracciato e la modalità automatica.

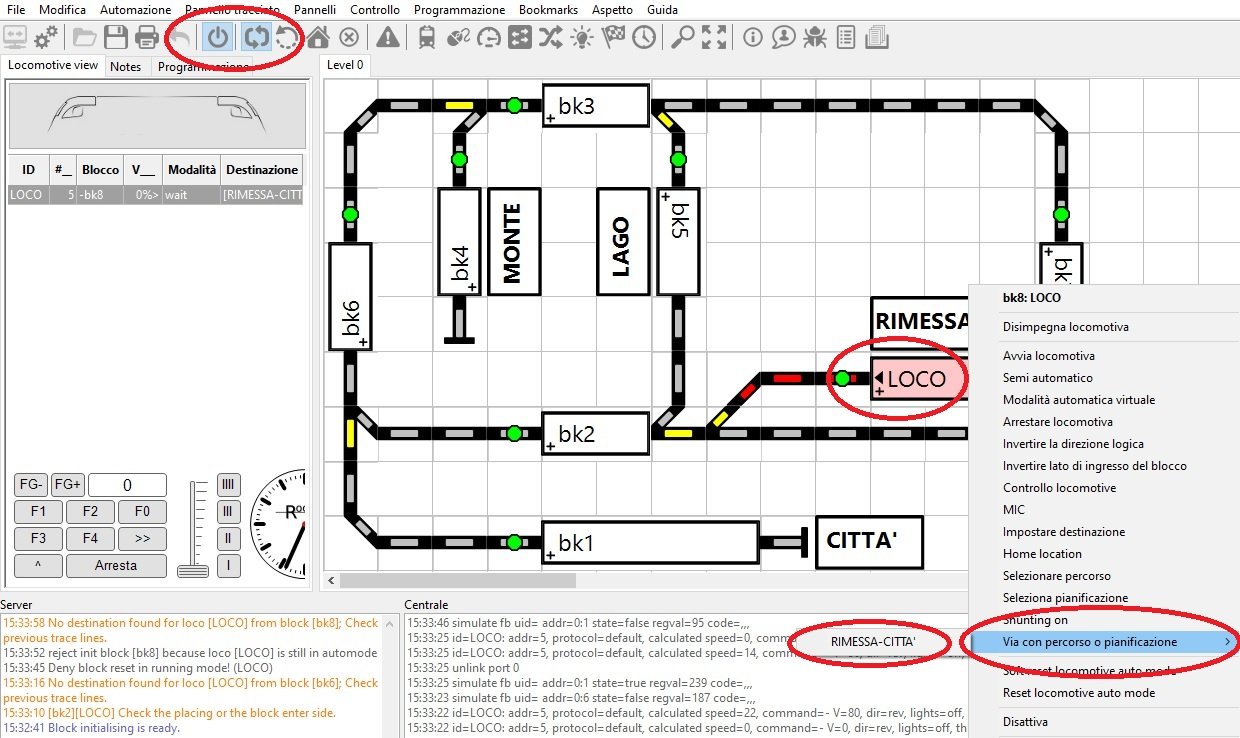

Assegniamo la loco al blocco di partenza (attenzione che la pianificazione può essere attivata solo dal blocco di partenza!), controlliamo che la direzione di marcia sia corretta e quindi col tasto destro del mouse scegliamo la voce “VIA CON PERCORSO O PIANIFICAZIONE” e scegliamo quella che è per ora l’unica pianificazione legata al blocco.
Se tutto è stato fatto correttamente la loco si porterà al blocco “CITTA’”, mano mano che attiverete i sensori in modalità virtuale, seguendo le impostazioni della pianificazione. Non essendoci altre istruzioni la loco rimarrà ferma nel blocco 1 e sarà compito vostro decidere cosa farle fare.
Nelle prossime puntate i suggerimenti per le pianificazioni successive.
-
- Socio GAS TT
- Messaggi: 6422
- Iscritto il: martedì 4 settembre 2012, 18:16
- Nome: Mauro
- Regione: Estero
- Città: Madrid (España)
- Stato: Non connesso
Re: GUIDA ROCRAIL: PIANIFICAZIONI, PERCORSI E ITINERARI RIPETITIVI
-
- Socio GAS TT
- Messaggi: 3906
- Iscritto il: domenica 20 maggio 2018, 9:22
- Nome: Giorgio
- Regione: Lombardia
- Città: Nerviano
- Ruolo: co-amministratore
- Stato: Non connesso
Re: GUIDA ROCRAIL: PIANIFICAZIONI, PERCORSI E ITINERARI RIPETITIVI
Grazie per la condivisione.
N/TT/H0-Ep.III-IT GASTT/FIMF
IpGio I plastici di Gio https://www.gtg3b.it
-
- Socio GAS TT
- Messaggi: 5647
- Iscritto il: lunedì 27 agosto 2012, 11:14
- Nome: Roberto
- Regione: Lombardia
- Città: Nova Milanese
- Stato: Non connesso
Re: GUIDA ROCRAIL: PIANIFICAZIONI, PERCORSI E ITINERARI RIPETITIVI
Suppongo servano dei sensori di occupazione tratta, giusto?
-
- Socio GAS TT
- Messaggi: 6422
- Iscritto il: martedì 4 settembre 2012, 18:16
- Nome: Mauro
- Regione: Estero
- Città: Madrid (España)
- Stato: Non connesso
Re: GUIDA ROCRAIL: PIANIFICAZIONI, PERCORSI E ITINERARI RIPETITIVI
Si certo Roberto, ogni blocco di Rocrail è di fatto un tratto del tracciato soggetto ad un sensore.MrPatato76 ha scritto: ↑venerdì 9 aprile 2021, 16:27 Doc, come fa il programma a sapere dove si trova il rotabile?
Suppongo servano dei sensori di occupazione tratta, giusto?
Nel tracciato sintetico di Rocrail il sensore è il pallino giallo adiacente il blocco.
Tu assegni una certa loco ad un blocco, attivi l'automatismo e la fai partire e questa muovendosi occupa via via le tratte con sensori; al programma risulta che quella loco si sta muovendo a seconda dei sensori che occupa perchè a quella loco ha destinato l'itinerario attivo.
Perchè il programma riconosca inequivocabilemte la loco indipendentemente dall'attivazione di un itinerario occorrerebbe la funzione di Railcom, ma questo è un altro discorso.
-
- Socio GAS TT
- Messaggi: 6422
- Iscritto il: martedì 4 settembre 2012, 18:16
- Nome: Mauro
- Regione: Estero
- Città: Madrid (España)
- Stato: Non connesso
Re: GUIDA ROCRAIL: PIANIFICAZIONI, PERCORSI E ITINERARI RIPETITIVI
Ne consegue che il convoglio circolerà avanti e indietro lungo l’anello circolare alternando soste nelle varie stazioni e facendo alcune manovre con inversione di marcia.
Ovviamente il tutto è pensato per favorire l’aspetto didattico di questa piccola guida.
Propongo ora che voi proviate da soli a realizzare le pianificazioni successive per poter realizzare un percorso completo con ritorno alla rimessa.
Io mi limiterò a suggerirne i passaggi secondo il mio gusto, ma voi li potrete variare a vostro piacimento. Alla fine vedremo di radunare tutte le pianificazioni in sequenza con un solo comando e disporremo anche che il tutto si ripeta ciclicamente.

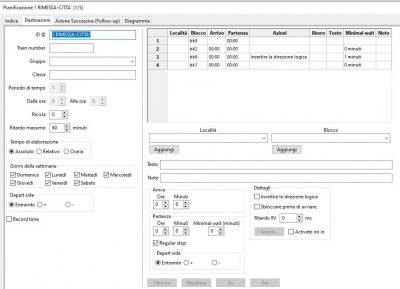

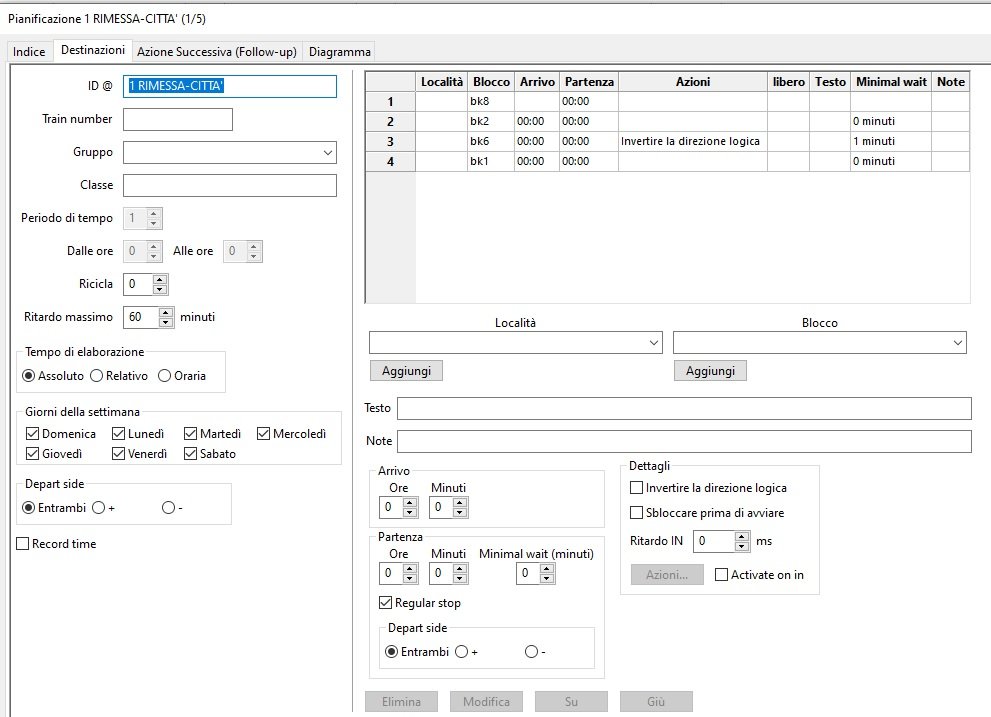

Riprendiamo quindi con le pianificazioni: apriamo l’apposita cartella in cui troviamo la prima pianificazione che indichiamo come “1 RIMESSA-CITTA’”.
Vorrei far notare che nei blocchi configurati come “stazioni di testa” l’inversione di marcia è fatta in automatico da Rocrail e quindi non va messa nelle condizioni della pianificazione. Occorre invece mettere l’inversione di marcia là dove serve, con una breve sosta temporale, nei blocchi di normale transito.

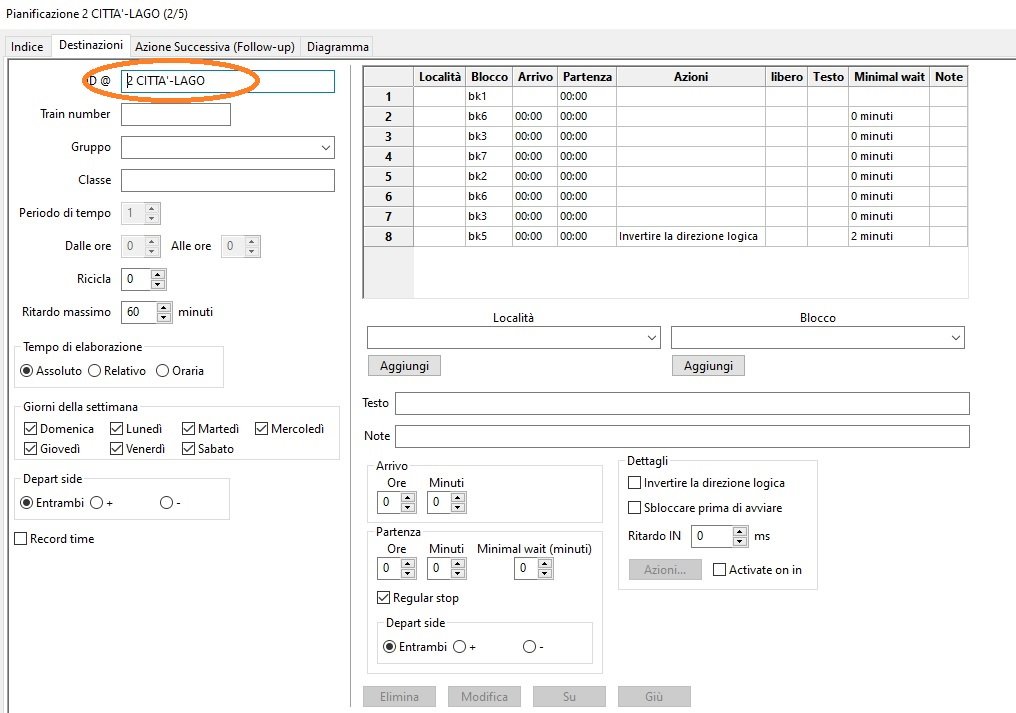

Inseriamo una nuova pianificazione che per me prenderà il nome “2 CITTA’-LAGO”.
Come potete vedere dalla sequenza che ho creato, ho pensato che la loco, partendo da “CITTA’”, compia un intero giro dell’anello prima di indirizzarsi alla stazione “LAGO”, dove, sempre secondo i miei gusti, la loco sosti per 2 minuti e si predisponga all’inversione di marcia.

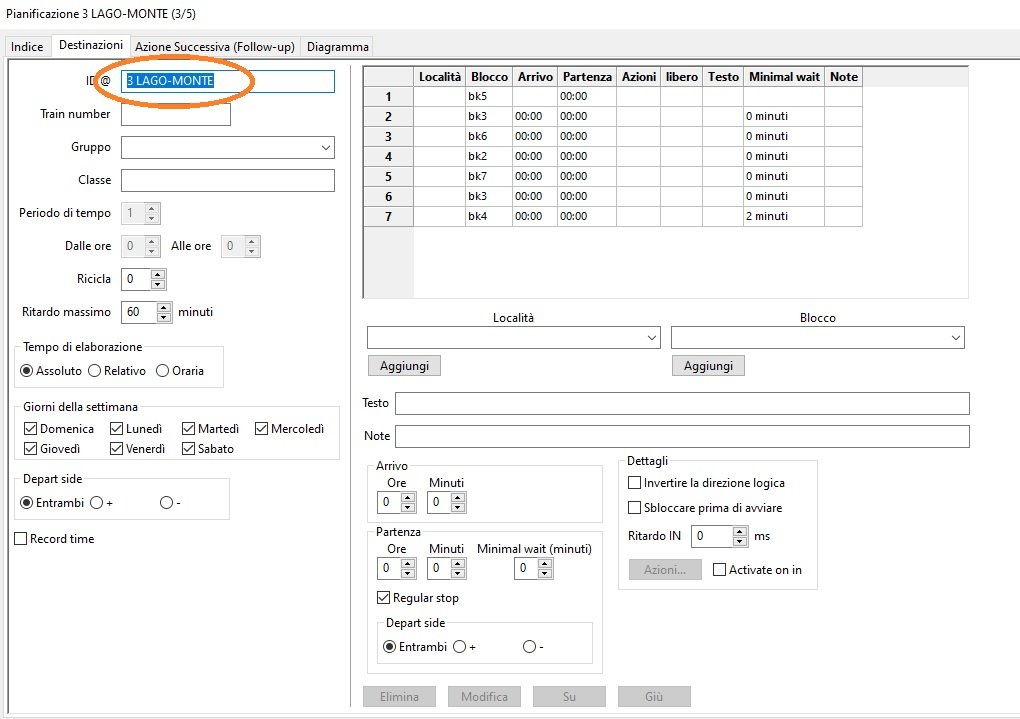

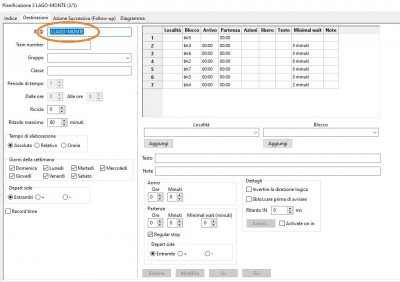

A questo punto ho creato la pianificazione “3 LAGO-MONTE” e di nuovo ho immaginato che la loco percorra in senso inverso tutto l’anello prima di arrivare alla stazione “MONTE”.

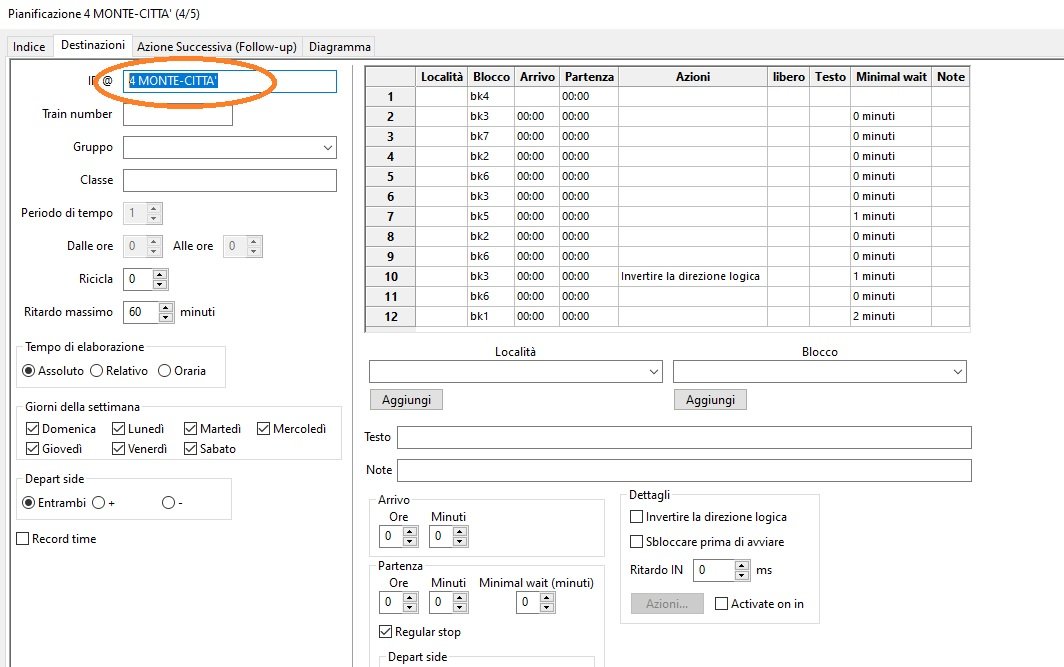

Di nuovo altra pianificazione per far tornare la loco in città, facendo però in modo che ci sia, oltre ad un paio di giri dell’anello, anche una breve sosta nella stazione “LAGO”.

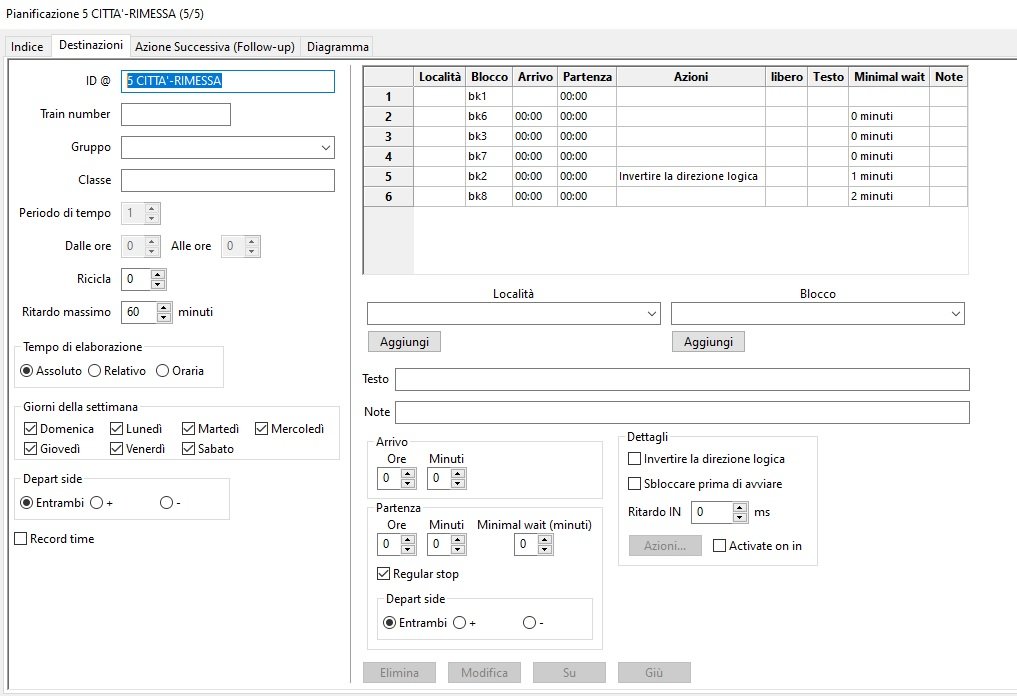

Concludo le mie pianificazioni con il ritorno della loco dalla città alla rimessa.
Consiglio a questo punto, se già non lo avete fatto prima, di verificare il corretto funzionamento di ogni singola pianificazione.
-
- Socio GAS TT
- Messaggi: 6422
- Iscritto il: martedì 4 settembre 2012, 18:16
- Nome: Mauro
- Regione: Estero
- Città: Madrid (España)
- Stato: Non connesso
Re: GUIDA ROCRAIL: PIANIFICAZIONI, PERCORSI E ITINERARI RIPETITIVI

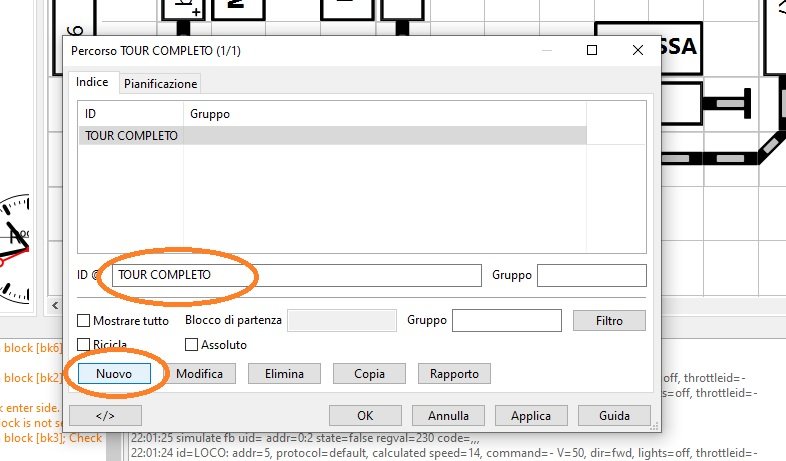

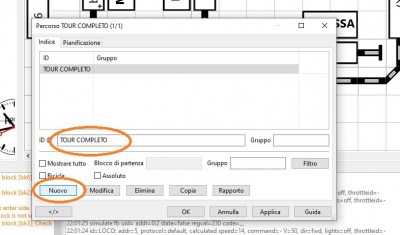

Apriamo la cartella apposita, clicchiamo su “NUOVO” e diamo un nome al percorso; io ho usato “TOUR COMPLETO”

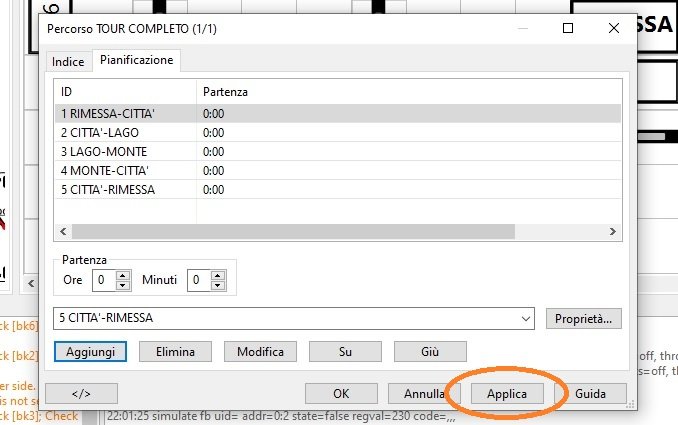

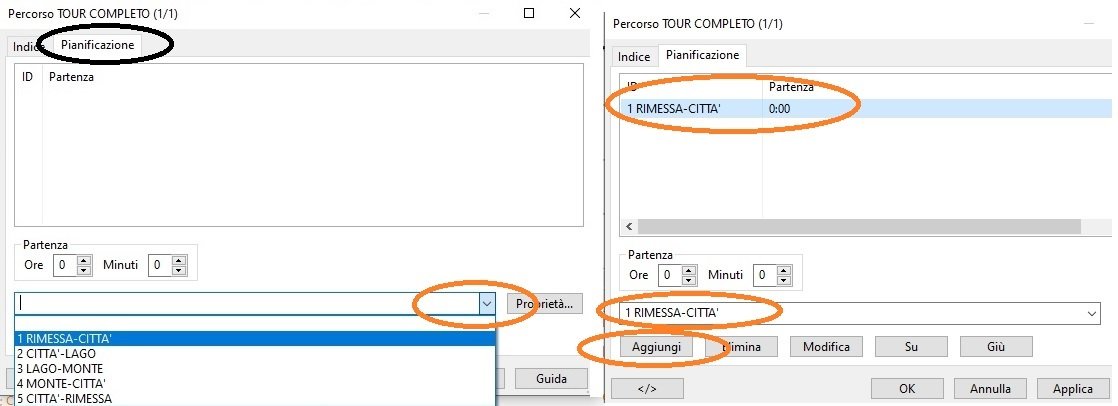

Passiamo alla cartelletta PIANIFICAZIONE e andiamo nel menù a tendina a scegliere la prima pianificazione da inserire. Scegliamo la pianificazione “1 RIMESSA-CITTA’” e gacciamo click su AGGIUNGI.
Inseriamo in sequenza tutte le pianificazioni e alla fine confermiamo con APPLICA.

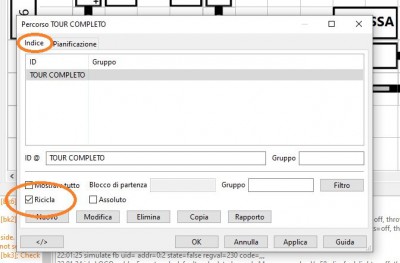

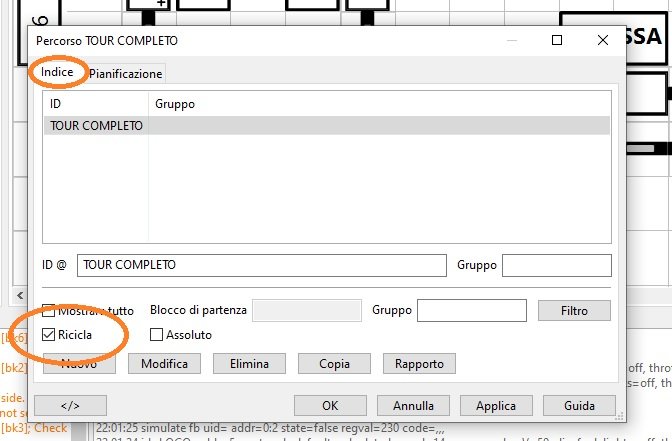

Vi ricordo che per ripetere poi ciclicamente il programma occorre biffare la voce apposita
E ora proviamo la funzione PERCORSI.

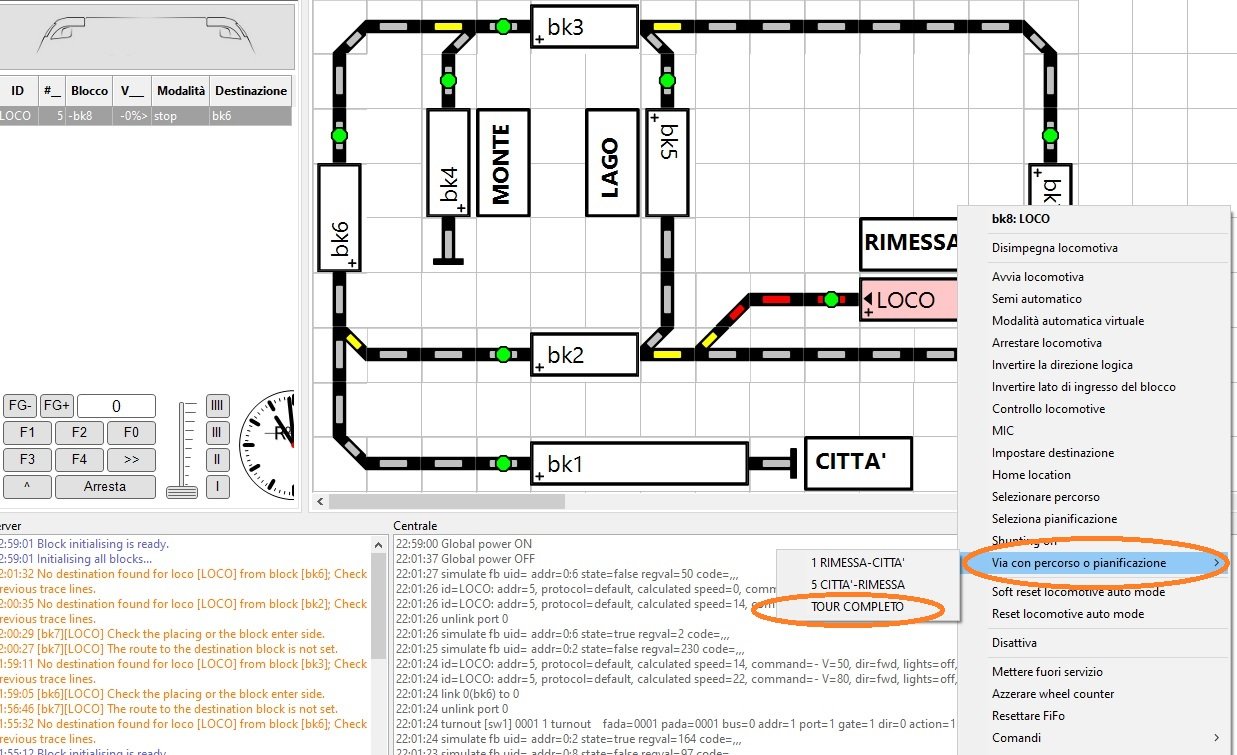

Assegniamo la loco al blocco di partenza, controlliamo la direzione di marcia, alimentazione tracciato e modalità automatica attivi, tasto destro del mouse sul blocco e scegliamo “VIA CON PERCORSO O PIANIFICAZIONE e ovviamente click su TOUR COMPLETO.
Man mano che gli itinerari si attiveranno cliccate sui sensori (ricordando poi di deselezionarli) e, con un po' di pazienza, rispettando i tempi delle soste imposte, vedrete compiersi ciclicamente l’intero percorso così come lo avete pianificato.
Di nuovo allego il file, questa volta completo di tutte le funzioni illustrate.
Buon divertimento!
-
- Messaggi: 18
- Iscritto il: mercoledì 1 dicembre 2021, 22:25
- Nome: Matteo
- Regione: Piemonte
- Città: ALESSANDRIA
- Stato: Non connesso
Re: GUIDA ROCRAIL: PIANIFICAZIONI, PERCORSI E ITINERARI RIPETITIVI
Guida fantastica anche questa, utilissima grazie....
Confesso però di avere un piccolo problema e cioè in quelli che Doc chiama "blocchi di transito" cioè quelli dove la loco non dovrebbe fermarsi nella mia simulazione si arresta mandando in wait la loco. Secondo voi dove sto sbagliando??? Segnalo inoltre che sulle proprietà del blocco non ho la spunta"transito"
Grazie
Matteo
-
- Socio GAS TT
- Messaggi: 6422
- Iscritto il: martedì 4 settembre 2012, 18:16
- Nome: Mauro
- Regione: Estero
- Città: Madrid (España)
- Stato: Non connesso
Re: GUIDA ROCRAIL: PIANIFICAZIONI, PERCORSI E ITINERARI RIPETITIVI
Ciao Matteo, perchè un blocco sia di transito occorre agire sulle sue caratteristiche.Trenissimo ha scritto: ↑mercoledì 15 dicembre 2021, 6:26 ........... quelli che Doc chiama "blocchi di transito" cioè quelli dove la loco non dovrebbe fermarsi nella mia simulazione si arresta mandando in wait la loco. ...........
Matteo

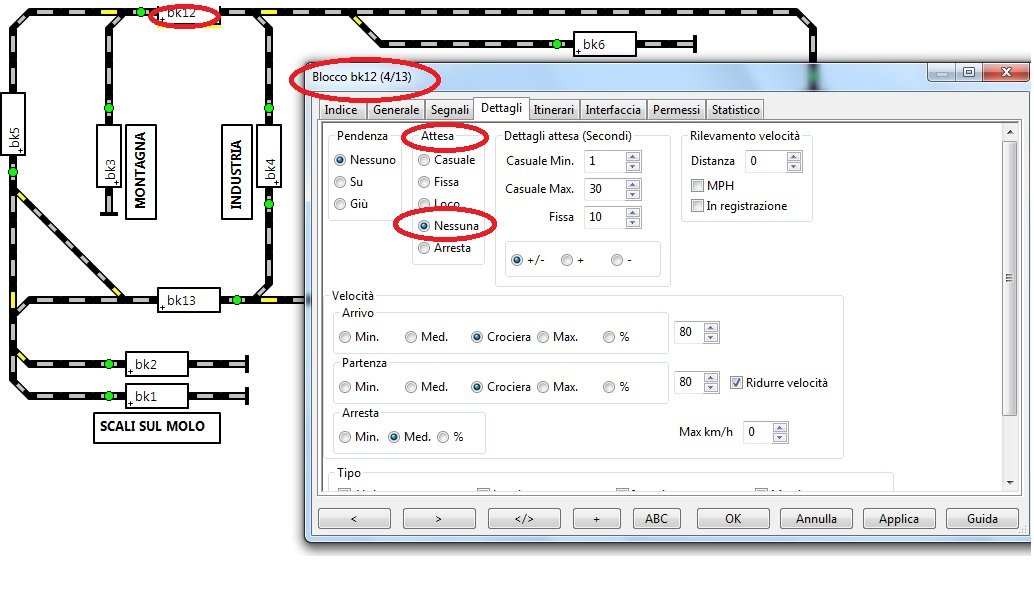

Apri quindi il pannello, scegli i blocchi e poi apri i dettagli del blocco che ti interessa.
