Illuminazione digitale Sircam

Messaggio da ManuConso98 » ven dic 15, 2017 4:26 pm

Salve a tutti,
siccome volevo mettere il decoder su una carrozza pilota vitrains ho cercato in rete e sono giunto a questo video su youtube https://youtu.be/NfNudNrHdI8, di una striscia digitale di una azienda di nome "Sircam". L'effetto mi pare più che ottimo e volevo chiedervi se secondo voi ne valeva la pena provare [101]
Manuel

Avatar utente
MrMassy86
Socio GAS TT
Messaggi: 13823
Iscritto il: sab nov 10, 2012 3:42 pm
Nome: Massimiliano
Regione: Toscana
Città: Marlia - Lucca
Ruolo: Moderatore
Età: 33
Stato: Non connesso
Contatta:

Re: Illuminazione digitale Sircam

Messaggio da MrMassy86 » ven dic 15, 2017 5:34 pm

Manuel non conosco il prodotto ma vedendo il video l'effetto è molto bello e l'illuminazione è ben bilanciata, ho dato un'occhiata allo shop però non c'è la descrizione del prodotto, presumo, visto il prezzo, sia una striscia led con decoder funzioni incorporato, magari vediamo se c'è qualcuno che ha provato questo prodotto, comunque lo vedo molto interessante, io lo proverei :)
Massimiliano [253]
Massimiliano Paolinelli - il mio canale YouTubeViaggio in quel di Verni -Il Ponte dei Pescatori - C.L.A.F. Lucca

Avatar utente
ManuConso98
Messaggi: 9
Iscritto il: lun dic 04, 2017 8:57 am
Nome: Manuel
Regione: Veneto
Città: Padova
Stato: Non connesso

Re: Illuminazione digitale Sircam

Messaggio da ManuConso98 » ven dic 15, 2017 5:59 pm

Ok grazie Massimiliano.
Io comunque ho trovato questo manuale sul loro sito https://www.sircamelettronica.it/Scaric ... _REV.A.pdf
Manuel

Avatar utente
MrMassy86
Socio GAS TT
Messaggi: 13823
Iscritto il: sab nov 10, 2012 3:42 pm
Nome: Massimiliano
Regione: Toscana
Città: Marlia - Lucca
Ruolo: Moderatore
Età: 33
Stato: Non connesso
Contatta:

Re: Illuminazione digitale Sircam

Messaggio da MrMassy86 » ven dic 15, 2017 7:01 pm

Grazie, come immaginavo è con decoder incorporato, un oggettino sicuramente interessante :)
Massimiliano [253]
Massimiliano Paolinelli - il mio canale YouTubeViaggio in quel di Verni -Il Ponte dei Pescatori - C.L.A.F. Lucca

Avatar utente
ManuConso98
Messaggi: 9
Iscritto il: lun dic 04, 2017 8:57 am
Nome: Manuel
Regione: Veneto
Città: Padova
Stato: Non connesso

Re: Illuminazione digitale Sircam

Messaggio da ManuConso98 » ven dic 22, 2017 4:30 pm

Salve,
io ho provato ad acquistarne una e mi è arrivatta oggi, appena riuscirò a montarla sulla carrozza invirò foto per documentare il tutto :)
Manuel

Avatar utente
MrMassy86
Socio GAS TT
Messaggi: 13823
Iscritto il: sab nov 10, 2012 3:42 pm
Nome: Massimiliano
Regione: Toscana
Città: Marlia - Lucca
Ruolo: Moderatore
Età: 33
Stato: Non connesso
Contatta:

Re: Illuminazione digitale Sircam

Messaggio da MrMassy86 » ven dic 22, 2017 4:41 pm

Bene, aspettiamo poi un tuo resoconto!!
Massimiliano [253]
Massimiliano Paolinelli - il mio canale YouTubeViaggio in quel di Verni -Il Ponte dei Pescatori - C.L.A.F. Lucca

Avatar utente
Fulvio Zanda
Messaggi: 1341
Iscritto il: mar mag 15, 2012 1:55 pm
Nome: Fulvio
Regione: Lombardia
Città: Morengo
Età: 55
Stato: Non connesso
Contatta:

Re: Illuminazione digitale Sircam

Messaggio da Fulvio Zanda » ven dic 22, 2017 8:51 pm

Davvero notevole , non c’è che dire , oggettivamente dei bellissimi effetti .
Immagino che questa scheda luci con decoder non possa costare proprio due lire

Ciao

Avatar utente
ManuConso98
Messaggi: 9
Iscritto il: lun dic 04, 2017 8:57 am
Nome: Manuel
Regione: Veneto
Città: Padova
Stato: Non connesso

Re: Illuminazione digitale Sircam

Messaggio da ManuConso98 » sab dic 23, 2017 10:51 am

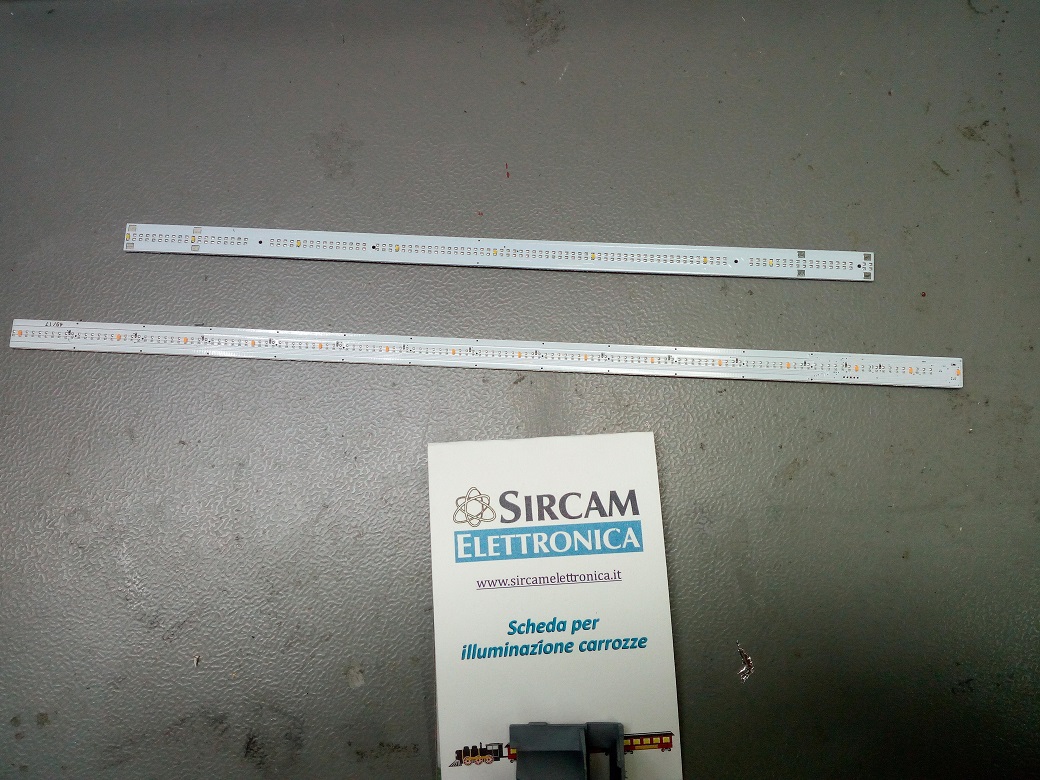

L'ho pagata 20 euro + spedizione. Considerando che è un decoder funzioni + barra di illuminazione con quindici led non male [99]
Manuel

Avatar utente
Fulvio Zanda
Messaggi: 1341
Iscritto il: mar mag 15, 2012 1:55 pm
Nome: Fulvio
Regione: Lombardia
Città: Morengo
Età: 55
Stato: Non connesso
Contatta:

Re: Illuminazione digitale Sircam

Messaggio da Fulvio Zanda » sab dic 23, 2017 10:56 am

Onestamente pensavo costasse il doppio o quasi . Per quello che fa e che si vede nel video , ritengo sia un ottimo prezzo

Ciao

Avatar utente
ManuConso98
Messaggi: 9
Iscritto il: lun dic 04, 2017 8:57 am
Nome: Manuel
Regione: Veneto
Città: Padova
Stato: Non connesso

Re: Illuminazione digitale Sircam

Messaggio da ManuConso98 » mar dic 26, 2017 3:18 pm

Finalmente oggi mi sono dedicato all'illuminazione della carrozza e qui di seguito illustrerò come ho fatto:

(1)
Ho smontato la carrozza
(2)
Ho dissaldato la striscia di serie
(3)
Ho provato a vedere se si riuscivno a utilizzare tutti i led senza sezionarla
(4)
Ho incollato gli omini
(5)
Ho saldato 2 fili provenienti dai binari
(6)
Li ho sladati sulla striscia e ho fissato la stessa con del patafix
(7)
Ho tolto il diodo di raddrizzamento
(8)

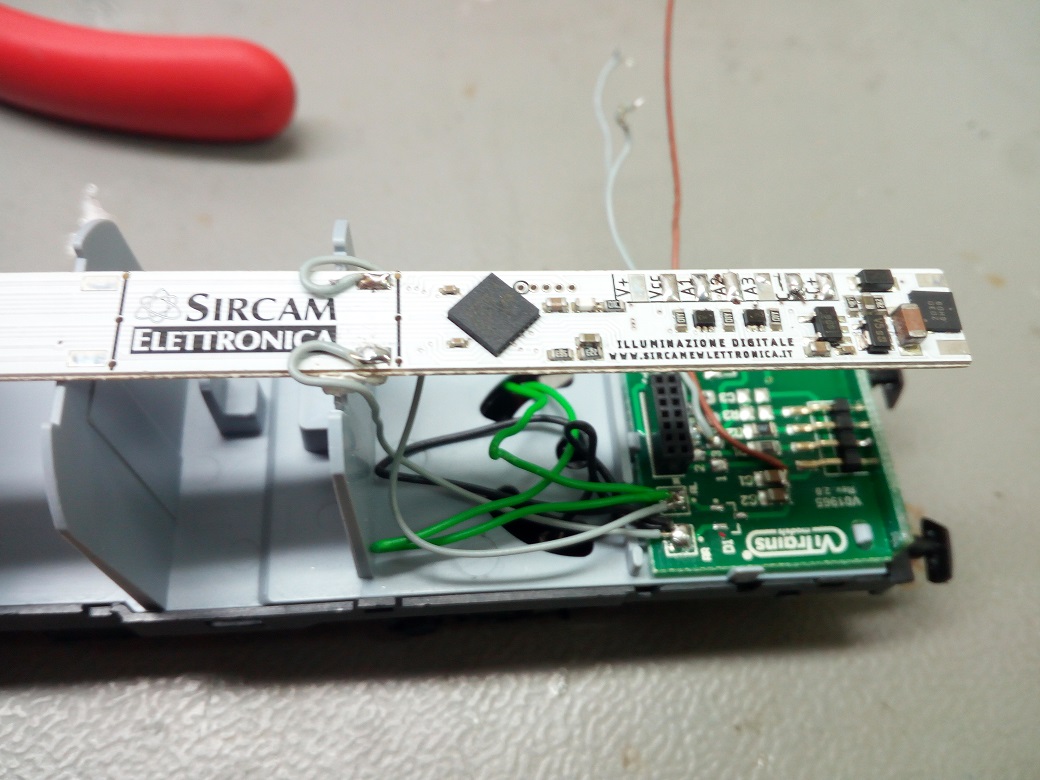

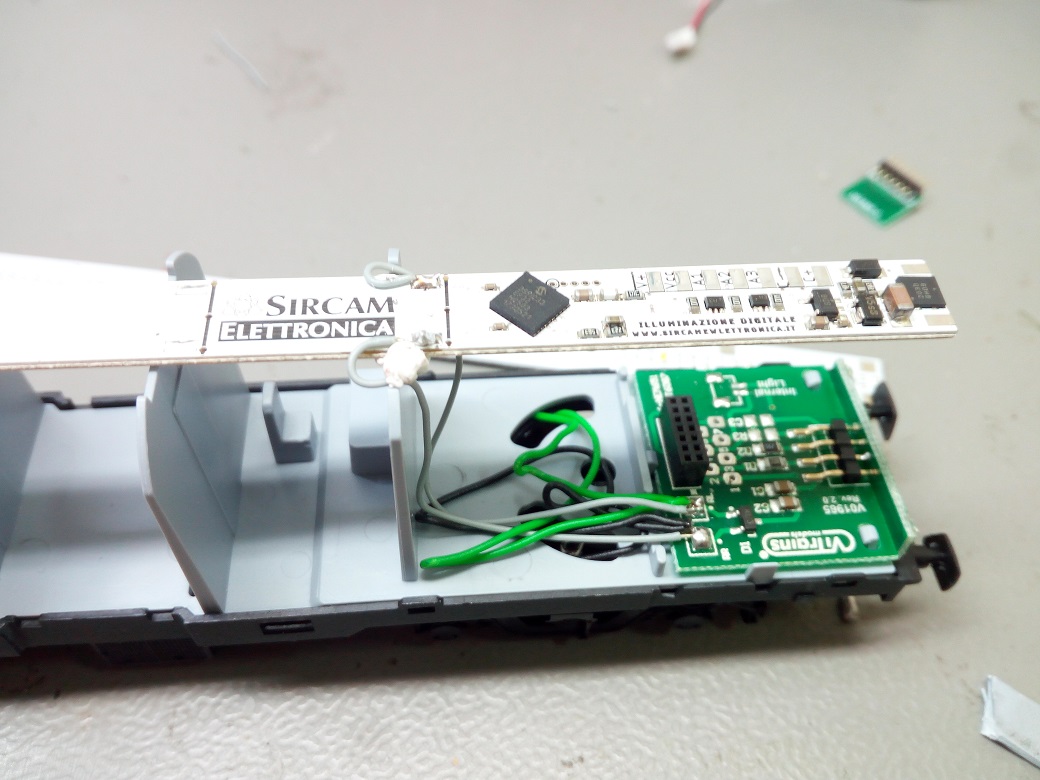

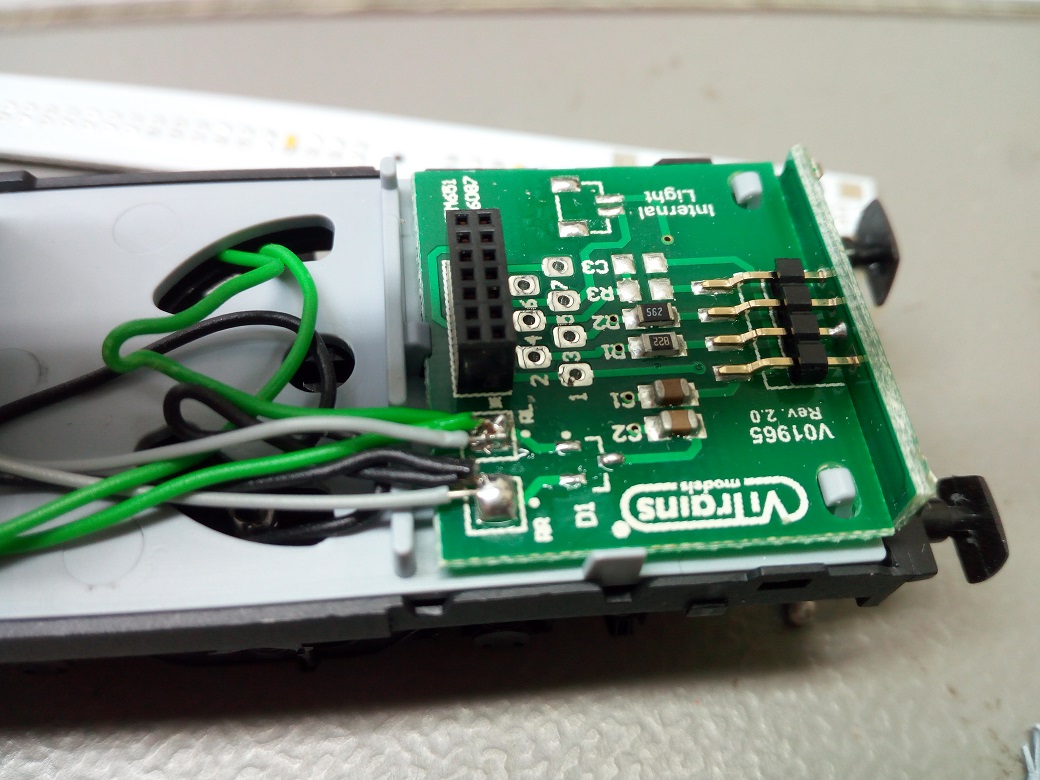

Ho collegato i fili per i led sui pin 2 e 3, ma il positivo, ho dovuto prenderlo sui due condensatori, in quanto seguendo le illustrazioni va bene soltanto se si utilizza il decoder di Almorose
(9)

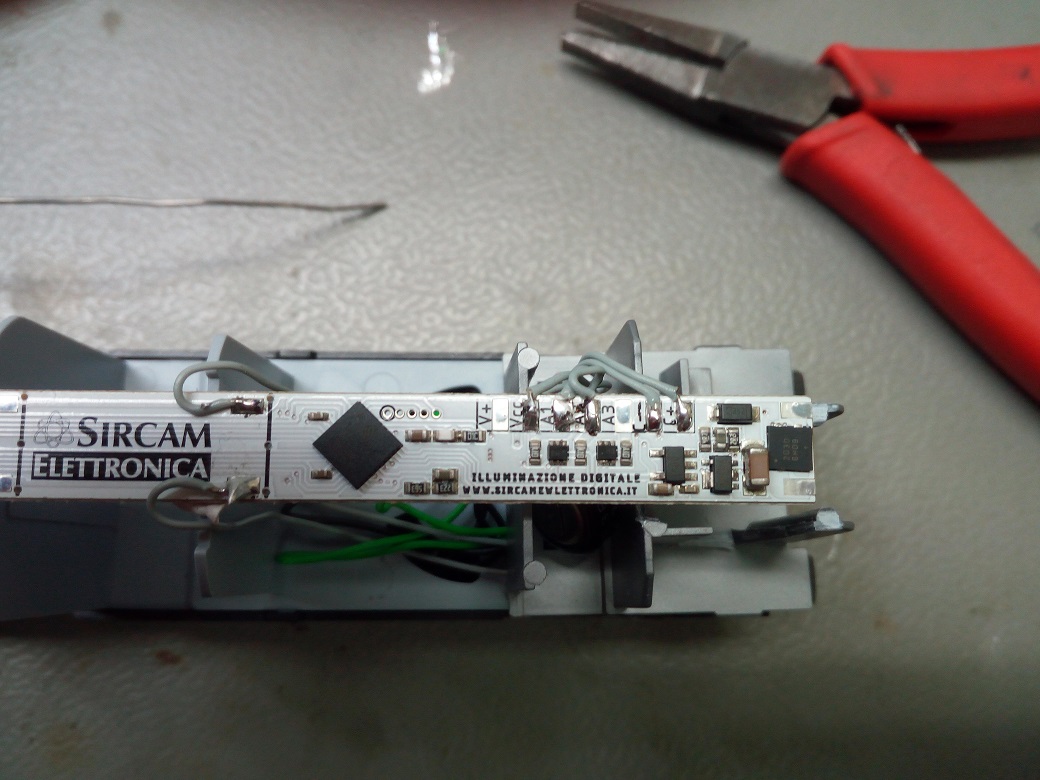

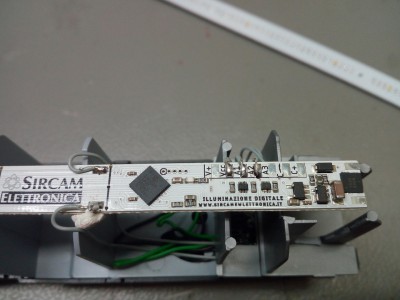

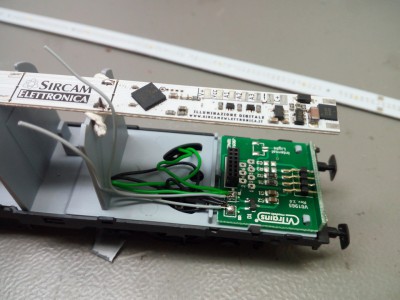

Ho fatto passare i fili dalla cabina e li ho saldati
Manuel

Avatar utente
ManuConso98
Messaggi: 9
Iscritto il: lun dic 04, 2017 8:57 am
Nome: Manuel
Regione: Veneto
Città: Padova
Stato: Non connesso

Re: Illuminazione digitale Sircam

Messaggio da ManuConso98 » mar dic 26, 2017 3:25 pm

(10)

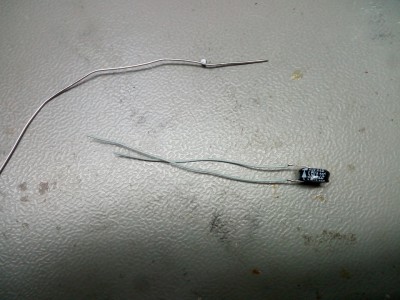

Poi ho pensato al condensatore
(11)

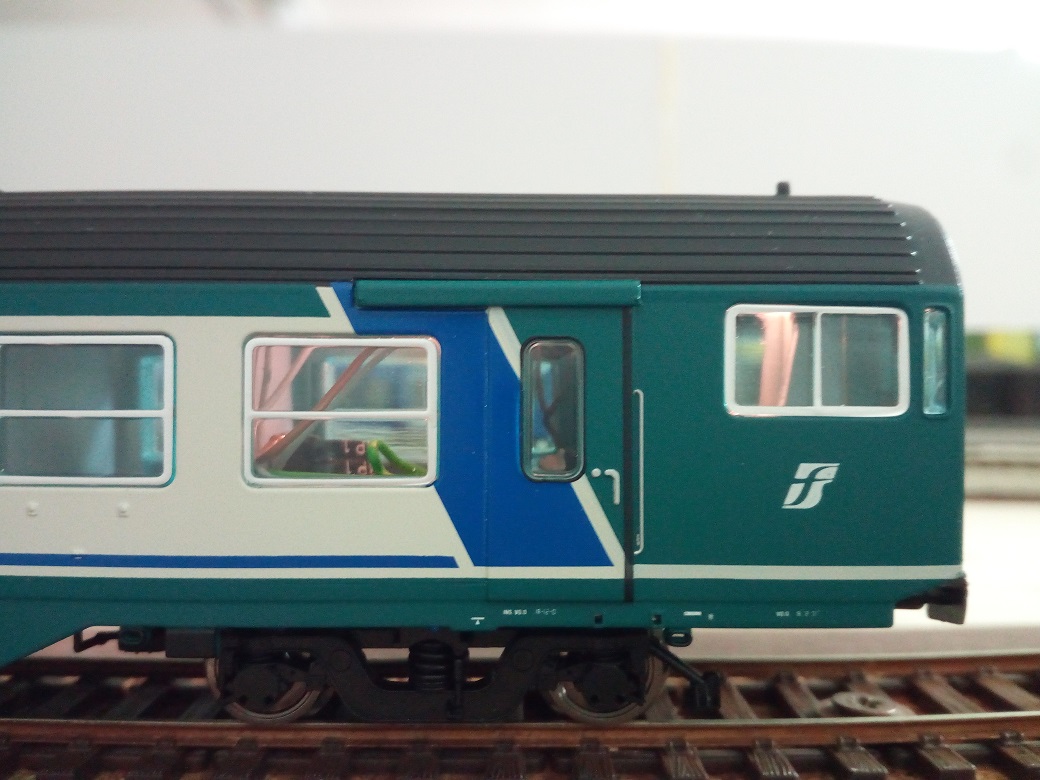

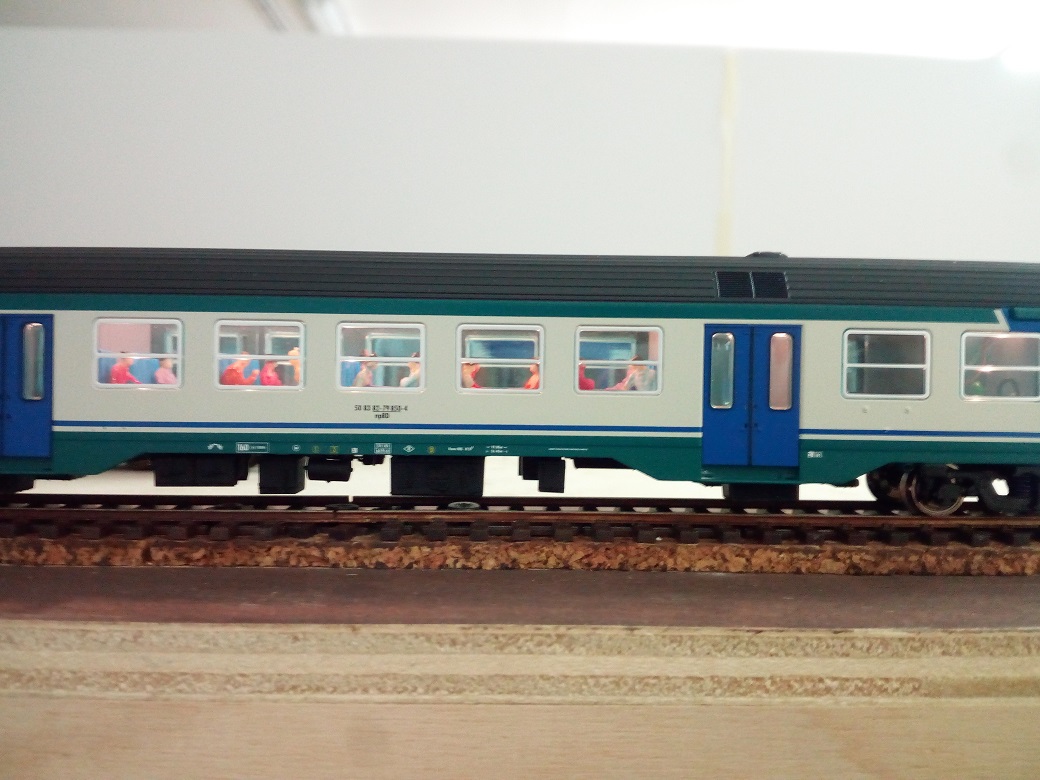

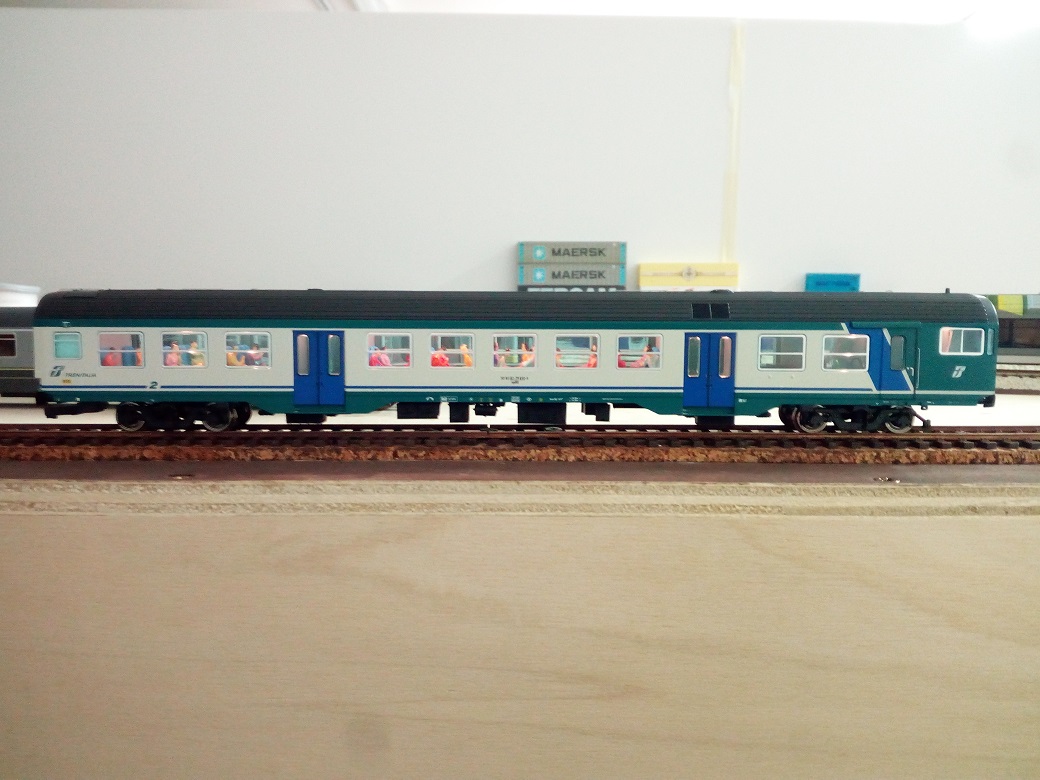

Risultato finale
Commento Finale
L'installazione della striscia in sè non è stato difficile in quanto le saldature erano poche e con spazio per saldare, la parte più difficile è stata quando ho dovuto rimontare il tutto i quanto ho duvuto tagliare via alcune parti della cabina per avere la luce fin dentro. Nel complesso il risulatato mi pare ottimo. Devo veramente fare i complimenti a questa azienda in quanto il prodotto ha un valore di qualità prezzo imbattibile a parer mio.
Attendo vostri commenti...

PS: il condensatore dura circa 10 secondi!!!!
Manuel

Avatar utente
MrMassy86
Socio GAS TT
Messaggi: 13823
Iscritto il: sab nov 10, 2012 3:42 pm
Nome: Massimiliano
Regione: Toscana
Città: Marlia - Lucca
Ruolo: Moderatore
Età: 33
Stato: Non connesso
Contatta:

Re: Illuminazione digitale Sircam

Messaggio da MrMassy86 » mar dic 26, 2017 3:47 pm

Veramente un ottimo risultato, sicuramente un prodotto da provare prima o poi :D
Ottimo anche il tutorial passo passo, molto utile :)
Massimiliano [253]
Massimiliano Paolinelli - il mio canale YouTubeViaggio in quel di Verni -Il Ponte dei Pescatori - C.L.A.F. Lucca

Avatar utente
Vincenzo Passalacqua
Messaggi: 228
Iscritto il: mer mar 29, 2017 1:53 pm
Nome: Vincenzo
Regione: Sicilia
Città: PALERMO
Età: 67
Stato: Non connesso

Re: Illuminazione digitale Sircam

Messaggio da Vincenzo Passalacqua » gio gen 11, 2018 10:31 am

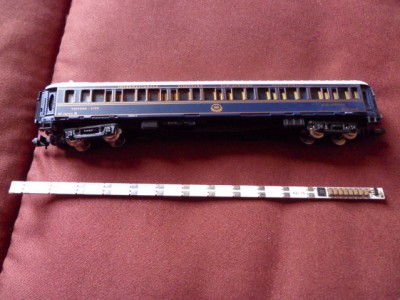

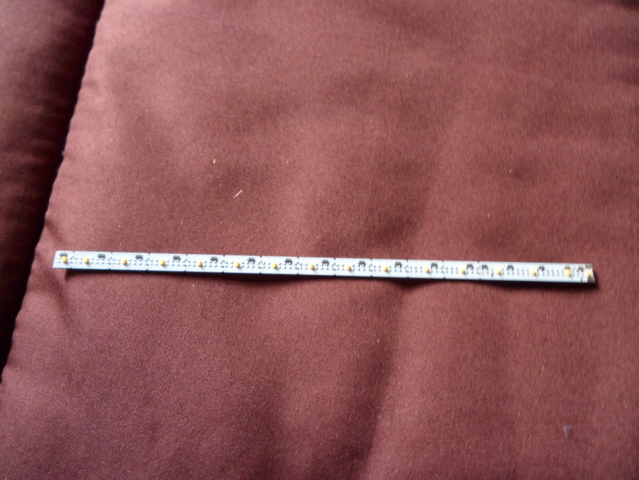

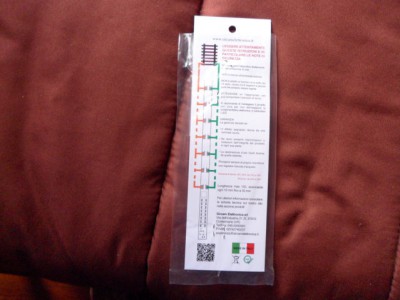

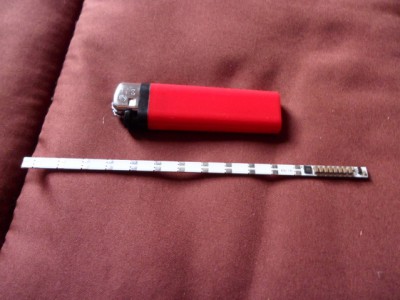

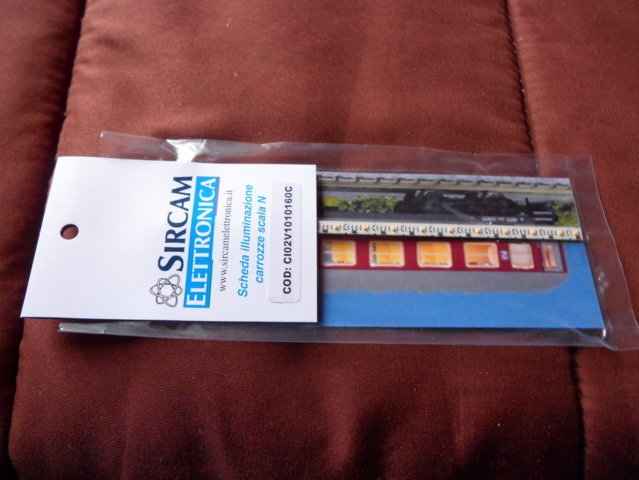

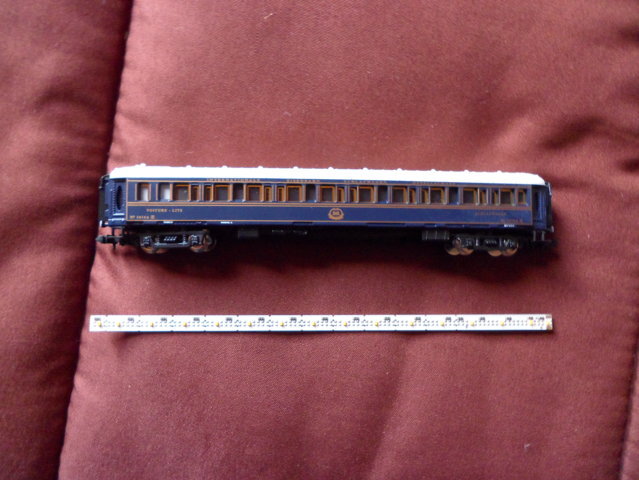

Oggi ho ricevuto il pacchetto con i prodotti ordinati alla Sircam: tre Schede illuminazione carrozze scala n. Queste schede diversamente da quelle per la scala H0 non sono dotate di decoder ma possono funzionare sia in digitale che in analogico accettando in ingresso tensioni dai 3 ai 30 volts. Il circuito è realizzato su scheda stampata di 5 mm x 155 mm che può essere tagliata in corrispondenza di appositi fori di riferimento per adattarla al rotabile da trattare. La scheda è dotata di 15 microled smd, nel mio caso a luce calda, di ponte raddrizzatore , di resistenze e di una batteria di condensatori tampone tutto smd. Le prese di alimentazione dai binari possono essere collegate indifferentemente alle apposite piazzole previste a dx e a sx della scheda nel punto più comodo per il montaggio sul rotabile. Nel caso di taglio della scheda il tratto eliminato può essere impiegato separatamente per altri scopi essendo munito di led e relative resistenze - in questo caso si dovrà rispettare la polarità dei led in quanto il ponte raddrizzatore è relativo al tratto più lungo della scheda coì come i condensatori tampone. Ho montato le schede sulle carrozze fornite dalla De Agostini per la realizzazione del Plastico del San Bernardo e ho fatto tutto con estrema facilità e con un risultato impeccabile. La costanza della luminosità è stata perfetta.La scheda non ha decoder ma la ritengo estremamente valida per tutti quei casi in cui si voglia impiegare il rotabile indifferentemente in digitale che in analogico. Il rapporto prezzo-qualità è, a mio parere, estremamente vantaggioso fornendo un prodotto professionalmente ineccepibile, facilissimo da installare, con ottima resa luminosa, affidabile, ad un costo di soli 10 euro.
Vincenzo
Allegati
009 (FILEminimizer).JPG
008 (FILEminimizer).JPG
007 (FILEminimizer).JPG
005 (FILEminimizer).JPG
004 (FILEminimizer).JPG
003 (FILEminimizer).JPG
Vincenzo

Avatar utente
MrMassy86
Socio GAS TT
Messaggi: 13823
Iscritto il: sab nov 10, 2012 3:42 pm
Nome: Massimiliano
Regione: Toscana
Città: Marlia - Lucca
Ruolo: Moderatore
Età: 33
Stato: Non connesso
Contatta:

Re: Illuminazione digitale Sircam

Messaggio da MrMassy86 » gio gen 11, 2018 3:43 pm

Queste vostre esperienze mi invogliano a provare, sicuramente un prodotto valido, Massimiliano [253]
Massimiliano Paolinelli - il mio canale YouTubeViaggio in quel di Verni -Il Ponte dei Pescatori - C.L.A.F. Lucca

Avatar utente
MarcoMN
Socio GAS TT
Messaggi: 618
Iscritto il: mer gen 16, 2013 8:54 am
Nome: Marco
Regione: Lombardia
Città: San Giorgio
Età: 46
Stato: Non connesso
Contatta:

Re: Illuminazione digitale Sircam

Messaggio da MarcoMN » mar set 04, 2018 7:36 pm

Confermo della bontà dei kit Sircam.

L'ultimo che ho montato è quello con il decoder DCC incorporato (art.CD01V1B2015C) presente nei post precedenti.
Immagine

L'effetto random flickering stile neon in fase di accensione èè fantastico.
Notevole il fatto che (via programmazione CV) si possono gestire I SINGOLI LED. Nella pilota ho assegnato il primo Led in fondo a un tasto funzione sul mouse. Con il tasto apposito ne effettuo l'accensione luce cabina. Con le AUX ho illuminato le luci B/R della testata.

Montato su questo set di Ribassate ACME:
Immagine

previa la creazione di scassi per alloggiare la barra led:
Immagine

Qui la parte del decoder e l'alimentazione:
Immagine

Le lamelle prendicorrente impiegate:
Immagineù

Il carrello pronto:
Immagine

Cablaggi:
Immagine
Immagine

L'alloggiamento del condensatore nel locale Ritirata:
Immagine
Marco - Fermodellismo per passione - La mia pagina Facebook

Avatar utente
MrPatato76
Socio GAS TT
Messaggi: 4050
Iscritto il: lun ago 27, 2012 11:14 am
Nome: Roberto
Regione: Lombardia
Città: Nova Milanese
Età: 43
Stato: Non connesso

Re: Illuminazione digitale Sircam

Messaggio da MrPatato76 » mar set 04, 2018 9:05 pm

Bel lavoro Marco!!
Roberto - "...il bambino che vede un treno lo saluta con la manina, questo non succede con un auto!" (Cit.) - Ciao Roberto
