I primi decoder autocostruiti sono protocollo MARKLIN K83 e K84.
Poi ho passato un periodo cercando di vendere il plastico, con risultato pari a ZERO.
Adesso vorrei cambiare i motori e decoder con dei servo per pilotare tutta la stazione principale.
Ho preso spunto ed elaborato il decoder per servo di Paco che è optoisolato, alimentato con 16Vca separata ed ha la possibilità tramite relè di polarizzare gli scambi.
Tutto doveva essere largo al max 50 mm dal momento che doveva essere posizionato sotto lo scambio.
Dopo un taglia e cuci ho tirato fuori questo aggeggio largo 45 x 80 mm
Il servo è montato, grazie ad una tasca, direttamente nello stampato che fa anche da guida all'ago.
Il servo è un SG90, molto economico e piccolo.
Sinceramente non fa un bel rumore quando lavora, ma non funziona male.
VIDEO >>

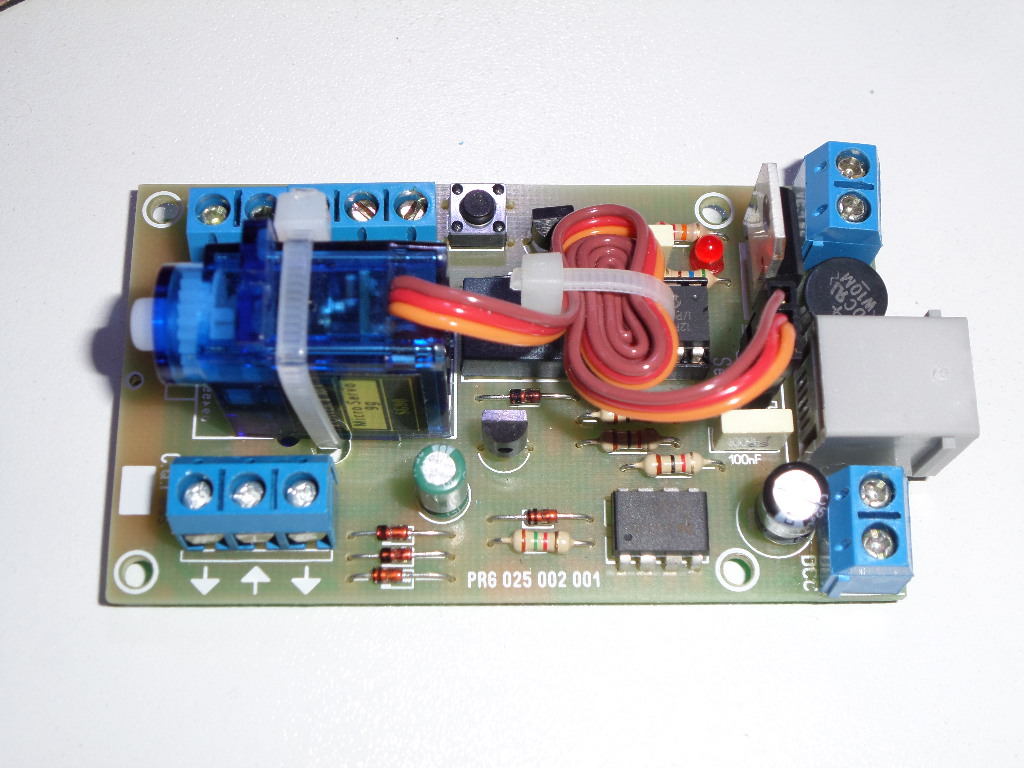

Ho realizzato anche qualche stampato industriale mi pare venuto bene:
Immagine:
276,05 KB
Questo il PCB:
PCB.pdf (22,82 KB)
Questi i componenti e disposizione:
Componenti.pdf (16,46 KB)
La presa RJ11 l'ho pensata in quanto l'ultimo metro delle distribuzioni DCC ed alimentazioni ho intenzione di eseguirle con un cavetto telefonico date le esigue potenze in gioco. Con un solo cavo si collegano 4 poli ovvero 2 DCC e 2 Alimentazione.
Importante:
siccome avevo diversi relè CTR2380 che lavorano a 2/3 Vcc invece del TQ2-L2 del progetto originale che lavora a 5Volt ho messo in serie 3 diodi per avere una caduta di ca 2 Volt.
Quindi se usate il TQ2-L2 ponticellate.
Saluti
Massimiliano
