Cappio di ritorno stazione nascosta

[terfra]

Ciao come si gestisce il cappio nel caso di una situazione come questa dove bisogna isolare i punti indicati sono corretti ?[8]

i

Immagine:

55,88 KB

[v200]

In teoria mi sembra corretto ho solo il dubbio per il binario centrale.
Roby

[Docdelburg]

Non credo che sia corretto, almeno non capisco bene....

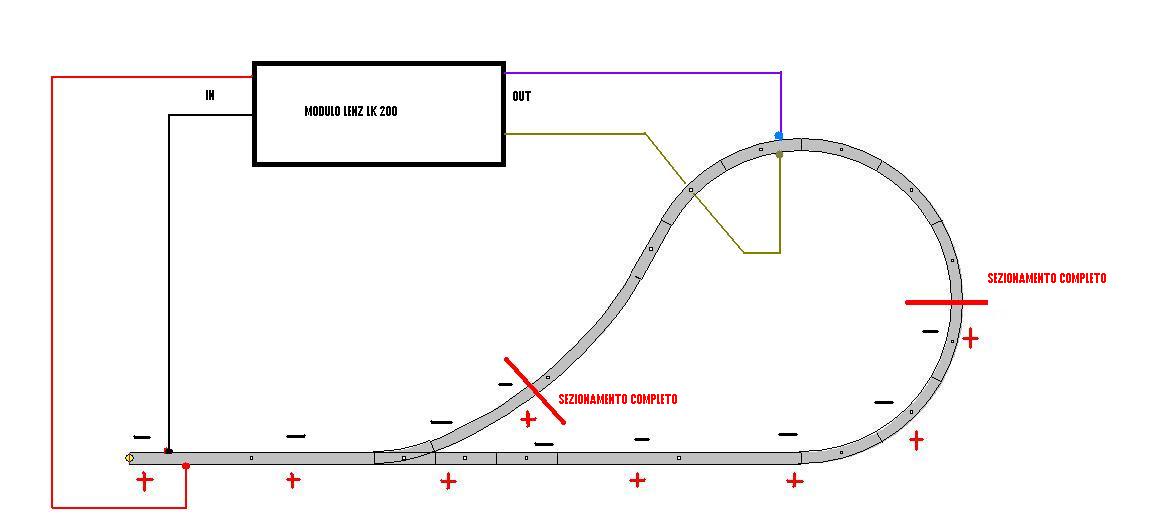

Lo schema è questo:

Immagine:

39,22 KB

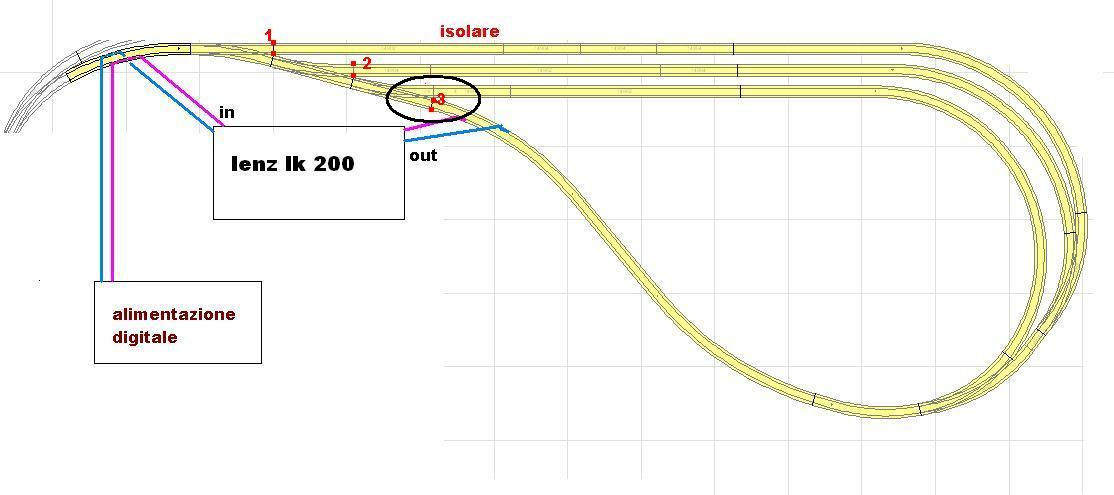

Nel tuo schema hai dimenticato di sezionare un binario, quello cerchiato. Dovrebbero esserci infatti 4 sezionamenti.
Seziona direttamente solo in un punto, subito dopo il primo deviatoio che dà origine al cappio, fai meno lavoro.....


Immagine:

56,93 KB

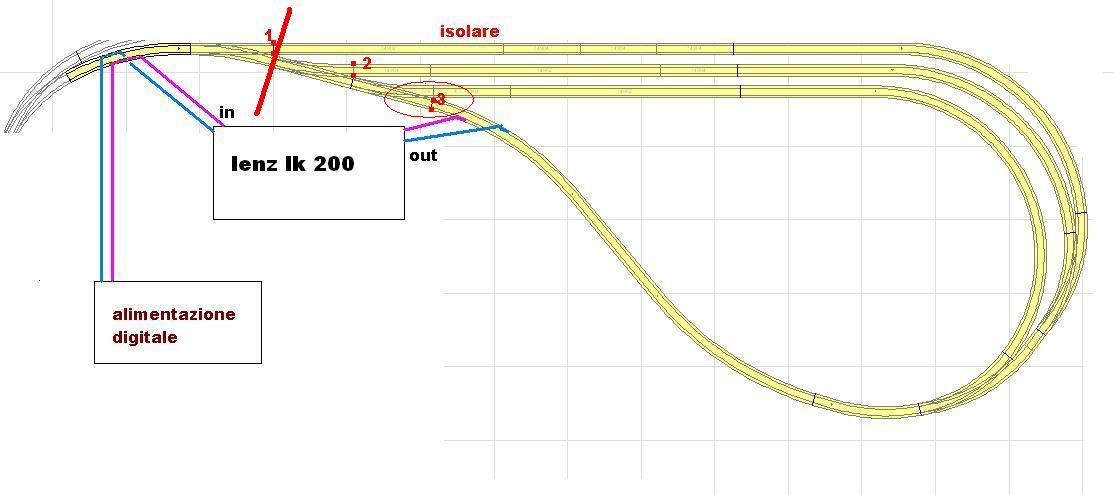

P.S. Mi correggo, ho scritto e ho disegnato una stupidaggine per la fretta..... [:I]
Fai come hai disegnato solo che devi isolare anche il binario in fianco al punto di sezionamento n°3 , quello che origina dalla deviata dell'ultimo deviatoio. Così sei a posto.

Immagine:

56,41 KB

[terfra]

Non credo che sia corretto, almeno non capisco bene....

Nel tuo schema hai dimenticato di sezionare un binario, quello cerchiato. Dovrebbero esserci infatti 4 sezionamenti.
Seziona direttamente solo in un punto, subito dopo il primo deviatoio che dà origine al cappio, fai meno lavoro.....
Fai come hai disegnato solo che devi isolare anche il binario in fianco al punto di sezionamento n°3 , quello che origina dalla deviata dell'ultimo deviatoio. Così sei a posto.

Immagine:

56,41 KB

Ciao Doc, grazie quindi sezionare nei punti 1,2,3 e 4

Immagine:

47,24 KB

[Docdelburg]

Si, con le quattro sezioni sei a posto. Ovviamente dal Lenz porta alimentazione anche in altri punti del tracciato sezionato così da non avere cali di tensione.
