Grazie Francesco, senza nulla togliere agli altri, avevamo proprio, almeno io, bisogno di un esperto come te.

[Excalibur]

Ok, ti ringrazio. Allora essendo la mia prima esperienza credo che lascerò quelli manuali

Alessandro, non è poi così tanto complicato motorizzare i deviatoi, seguendo passo passo le istruzioni dei nostri esperti ci riuscirai anche tu, ci sto riuscendo io, il che è tutto dire.
Poi vuoi mettere manovrare gli scambi elettricamente, invece che manualmente ?

[FraPis]

A proposito di segnalazioni luminose avrei un quesito da porre agli esperti, normalmente quando si ha a che fare con un impianto semaforico è normale pensare che con il colore verde si passa e con il colore rosso non si passa e fin qui credo di aver agito correttamente, ma per quanto riguarda la segnalazione del segmento di binario alimentato o disalimentato come ci si comporta? nel mio caso ho ragionato come avrei fatto per i quadri elettrici in generale ovvero lampada verde impianto fermo (non in tensione) e lampada rossa impianto in marcia (in tensione), ora mi ritrovo un sinottico che indica sia lo stato dei deviatoi (verde si passa e rosso non si passa) che lo stato di alimentazione dei binari (rosso in marcia e verde fermo) il mio dubbio è capire se sto utilizzando i colori giusti e se esiste una simbologia dei colori da utilizzare in ambito ferroviario, non so se mi sono spiegato in modo corretto

[Excalibur]

E' un giusto quesito, io infatti per ovviare ad ogni dubbio, ho optato di inserire per le linee sezionate un solo led rosso, che se acceso mi indica che la linea è sotto tensione, se spento mi indica invece che la linea è isolata.
Elementare, Watson !

[benigni99]

A proposito di segnalazioni luminose avrei un quesito da porre agli esperti, normalmente quando si ha a che fare con un impianto semaforico è normale pensare che con il colore verde si passa e con il colore rosso non si passa e fin qui credo di aver agito correttamente, ma per quanto riguarda la segnalazione del segmento di binario alimentato o disalimentato come ci si comporta? nel mio caso ho ragionato come avrei fatto per i quadri elettrici in generale ovvero lampada verde impianto fermo (non in tensione) e lampada rossa impianto in marcia (in tensione), ora mi ritrovo un sinottico che indica sia lo stato dei deviatoi (verde si passa e rosso non si passa) che lo stato di alimentazione dei binari (rosso in marcia e verde fermo) il mio dubbio è capire se sto utilizzando i colori giusti e se esiste una simbologia dei colori da utilizzare in ambito ferroviario, non so se mi sono spiegato in modo corretto

Caro Francesco, che io sappia non vi sono simbologie ben specifiche, l' importante è che il quadro sinottico sia comprensibile a chi lo utilizza, io ad esempio mi confonderei, e per il mio plastico opterò per la scelta di Alceo.

Filippo

[v200]

Francesco solitamente non molti segnalano un sezionamento, ma se vuoi utilizza un led giallo acceso alimentato / spento disalimentato. Rimane una scelta personale sul sinottico, altri per i tratti sezionati utilizzano un quadro a parte per non sovra affollare quello dei deviatoi.

[FraPis]

E' un giusto quesito, io infatti per ovviare ad ogni dubbio, ho optato di inserire per le linee sezionate un solo led rosso, che se acceso mi indica che la linea è sotto tensione, se spento mi indica invece che la linea è isolata.
Elementare, Watson !

Ora faccio la domanda di riserva, che colore hai intenzione di usare in condizione di "acceso"?

[v200]

Giallo, colore che indica attenzione. Il che si presta bene da mettere su un tronchino sezionato o su un tratto di linea.

[FraPis]

Giallo, colore che indica attenzione. Il che si presta bene da mettere su un tronchino sezionato o su un tratto di linea.

Ho pensato anch'io al giallo ma ho già acquistato e montato i bicolore rosso/verde, credo lo lascerò così come da norme CEI EN 61439 per i quadri elettrici, personalmente non ho il timore di fare confusione, era solo per sapere se viene utilizzato un particolare codice colori, circa 30 anni fa ho partecipato alla costruzione di una sottostazione elettrica ferroviaria sperimentale 25kV monofase alternata e ricordo che la simbologia elettrica ferroviaria era completamente diversa da quella utilizzata a norme CEI

[Excalibur]

Ora faccio la domanda di riserva, che colore hai intenzione di usare in condizione di "acceso"?

La mia risposta era già nell'intervento precedente, ho scelto il colore rosso quando è acceso, come il fuoco quando è alimentato e se non fai attenzione, ti scotti.
Visto che hai montato i led bicolori, potresti optare anche tu per il rosso, lasciando inutilizzato il verde.

[FraPis]

A rigore di logica dovrei utilizzare il verde considerando che con il verde si passa e con il rosso ci si ferma, semaforicamente parlando

[Excalibur]

A rigore di logica dovrei utilizzare il verde considerando che con il verde si passa e con il rosso ci si ferma, semaforicamente parlando

Il tuo ragionamento non fà una grinza.
Posso anticiparti che io sto utilizzando tre colori, verde acceso per il deviatoio in linea diretta, blu acceso per il deviatoio in linea deviata e rossi accesi, appunto, per tutto quanto riguarda il resto che viene alimentato e che si troverà sotto tensione.
Comunque ogni soluzione è buona ed è dettata dalla propria fantasia.
Se deciderò in seguito di posizionare dei semafori accanto ai deviatoi sul plastico, a quel punto inserirò led bicolori, rosso e verde naturalmente.

[v200]

Un sinottico è molto personale norme precise non ci sono, quindi libertà di manovra per ogni soluzione a noi congegnale. Solo con i deviatoi canonicamente si hanno rosso e verde per segnalare la posizione degli aghi.

[Excalibur]

Un sinottico è molto personale norme precise non ci sono, quindi libertà di manovra per ogni soluzione a noi congegnale. Solo con i deviatoi canonicamente si hanno rosso e verde per segnalare la posizione degli aghi.

Concordo con le tue considerazioni, ma dato che non uso led bicolori, secondo me il colore ha poca importanza, perchè si accenderà soltanto il led della linea che gli aghi attiveranno, l'altro rimarrà spento, cioè voglio dire, che se è accesso il led di sinistra il convoglio andrà a sinistra, viceversa a destra.

[FraPis]

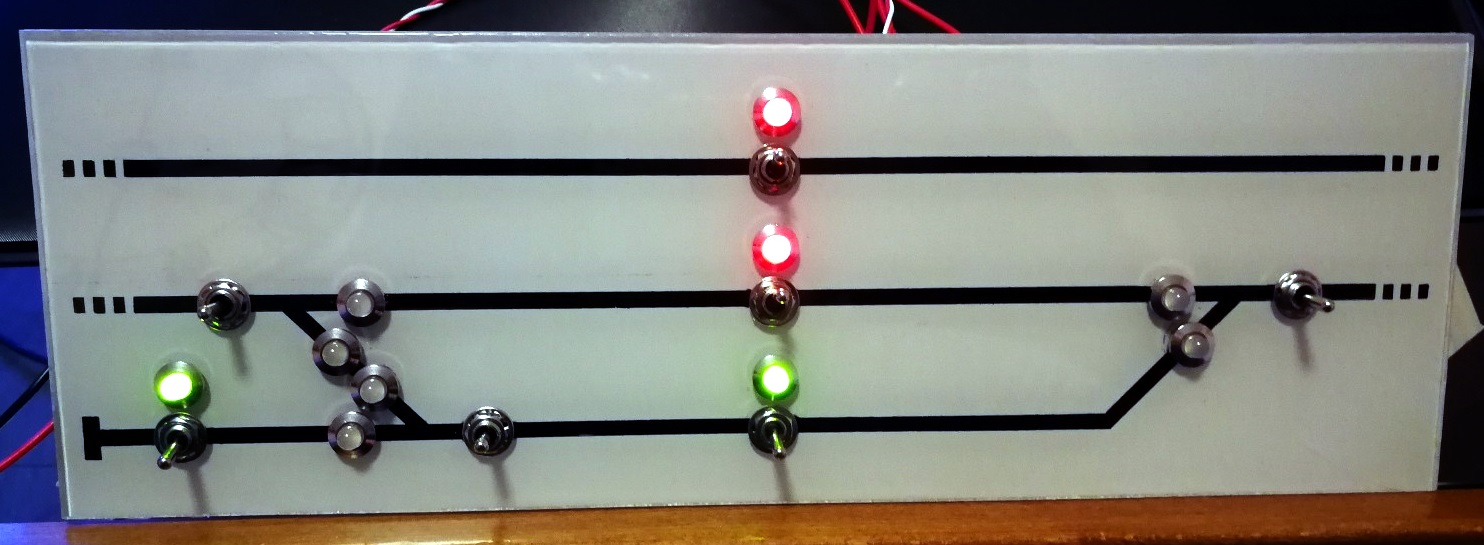

Prove di funzionamento in bianco del sinottico
https://www.youtube.com/watch?v=R5c70S1cHuU

[Excalibur]

Fantastico Francesco, spero di riuscire a fare altrettanto, o giù di lì.
Quel cablaggio mi manda ai pazzi, non sono un esperto in impianti elettrici, ma riesco a capire quando un lavoro è ben fatto.

[FraPis]

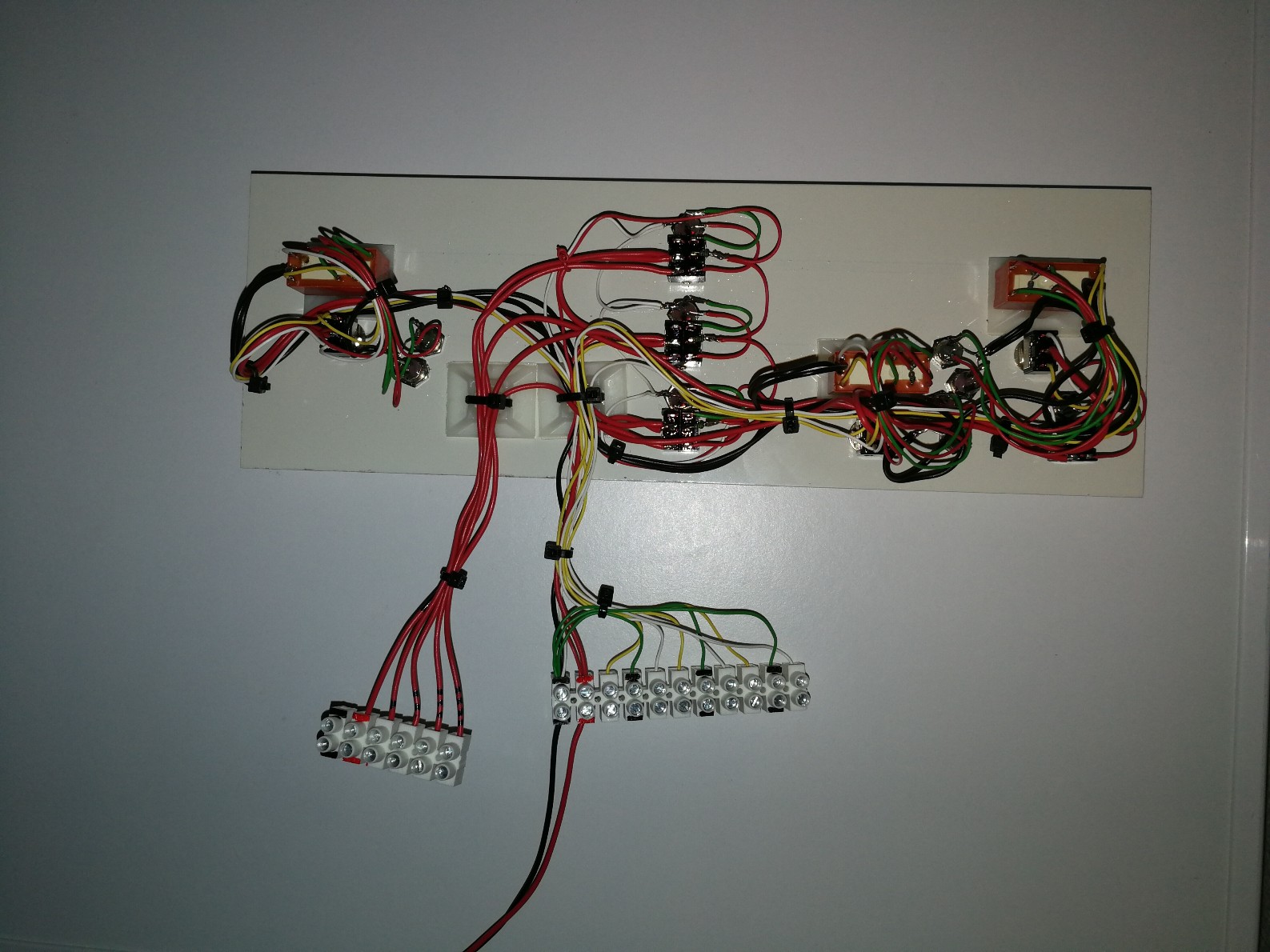

Manca ancora la morsettiera, ma ancor prima devo costruire la scatola di contenimento da posizionare sulla base del plastico, quindi la prossima puntata sarà di falegnameria

[Excalibur]

......quindi la prossima puntata sarà di falegnameria

Ho anch'io una mezza idea di come realizzarla, avevo pensato in alluminio leggero, ma andrebbe bene anche in legno, più lavorabile, pertanto aspetterò che tu mostri il tuo progetto, naturalmente.

[FraPis]

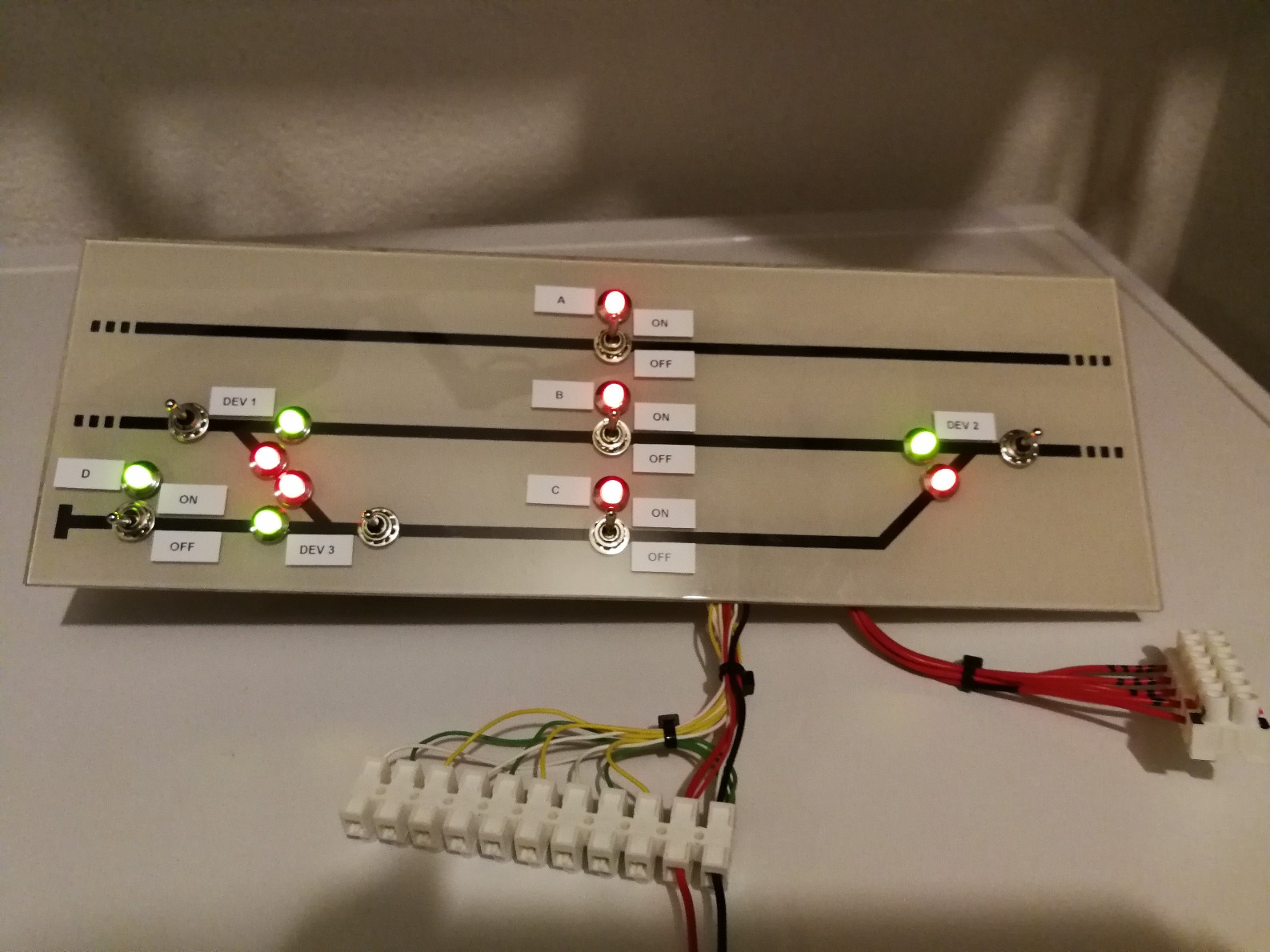

Ecco il sinottico pronto per essere posizionato sul piano base del plastico in attesa di ospitare i vari cablaggi e collegamenti necessari

[FraPis]

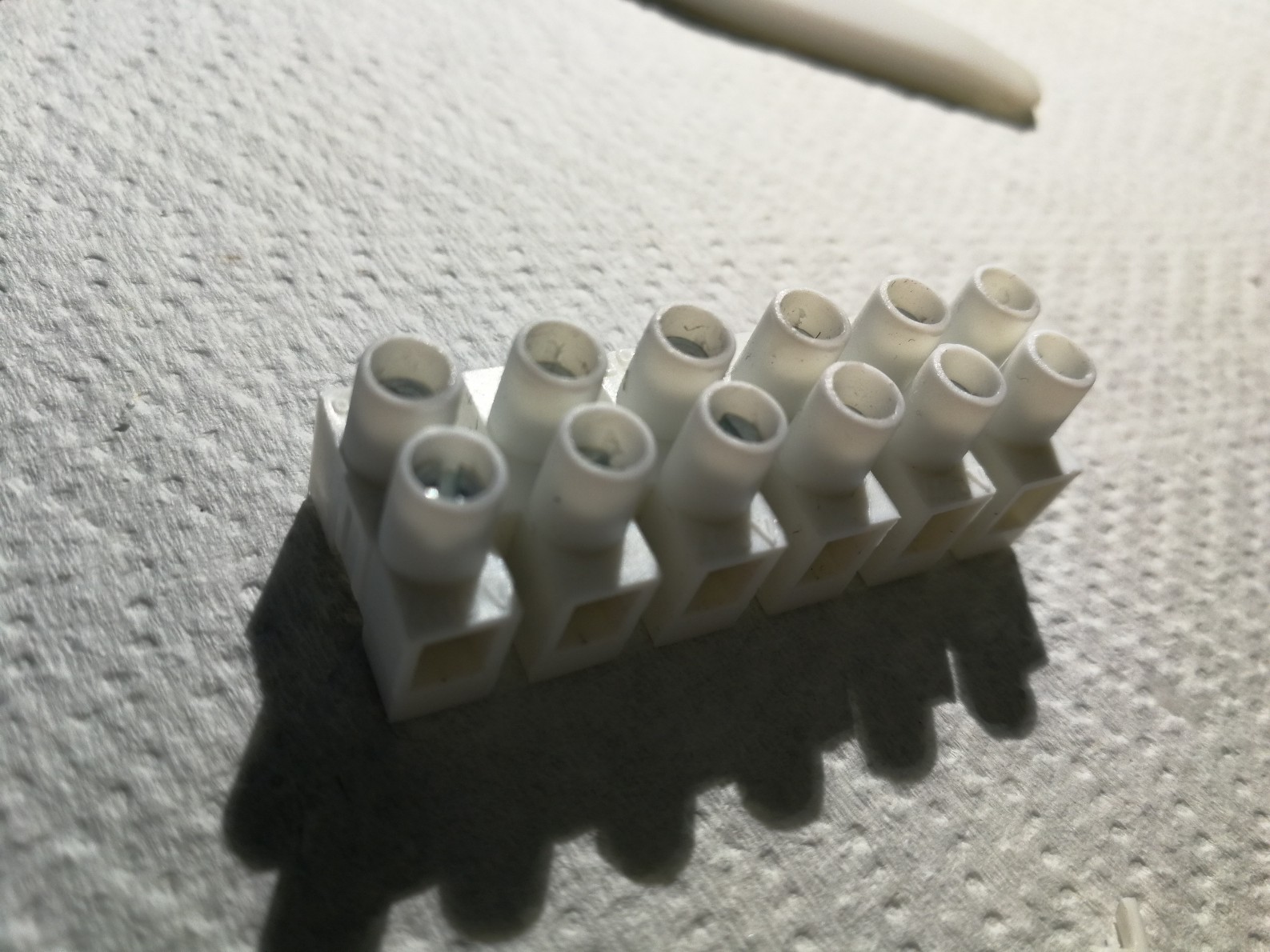

E' duro stare con le mani in mano, archiviata la costruzione del sinottico, in attesa delle prossime uscite DeA sto portando avanti un'idea maturata appunto durante la costruzione del sinottico, ovvero la realizzazione di un semaforo ferroviario considerando la similitudine con un morsetto mammut da 2,5mm²

Ovviamente vanno levate le parti metalliche, successivamente va intagliato e modificato per somigliare proprio ad un semaforo

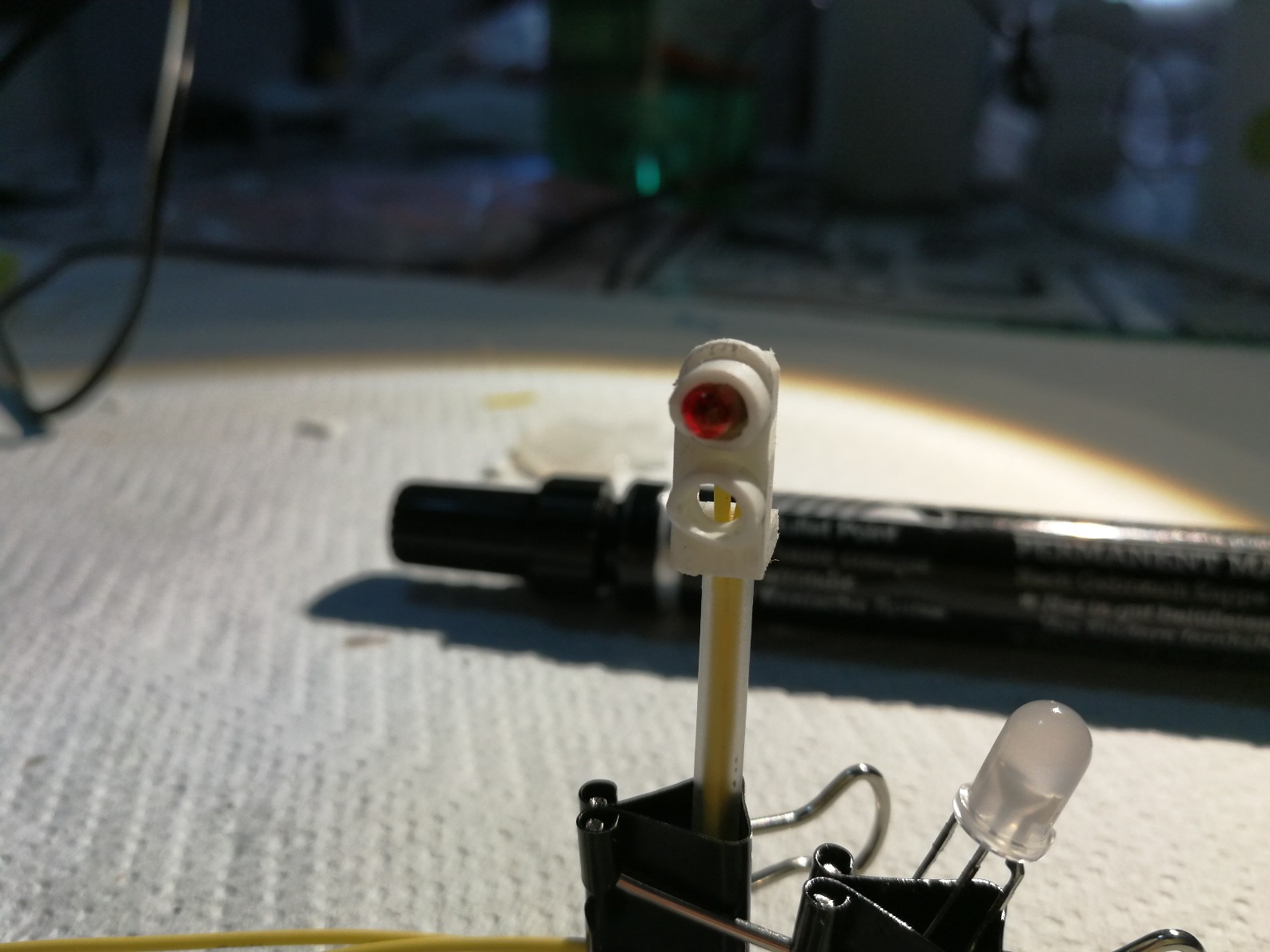

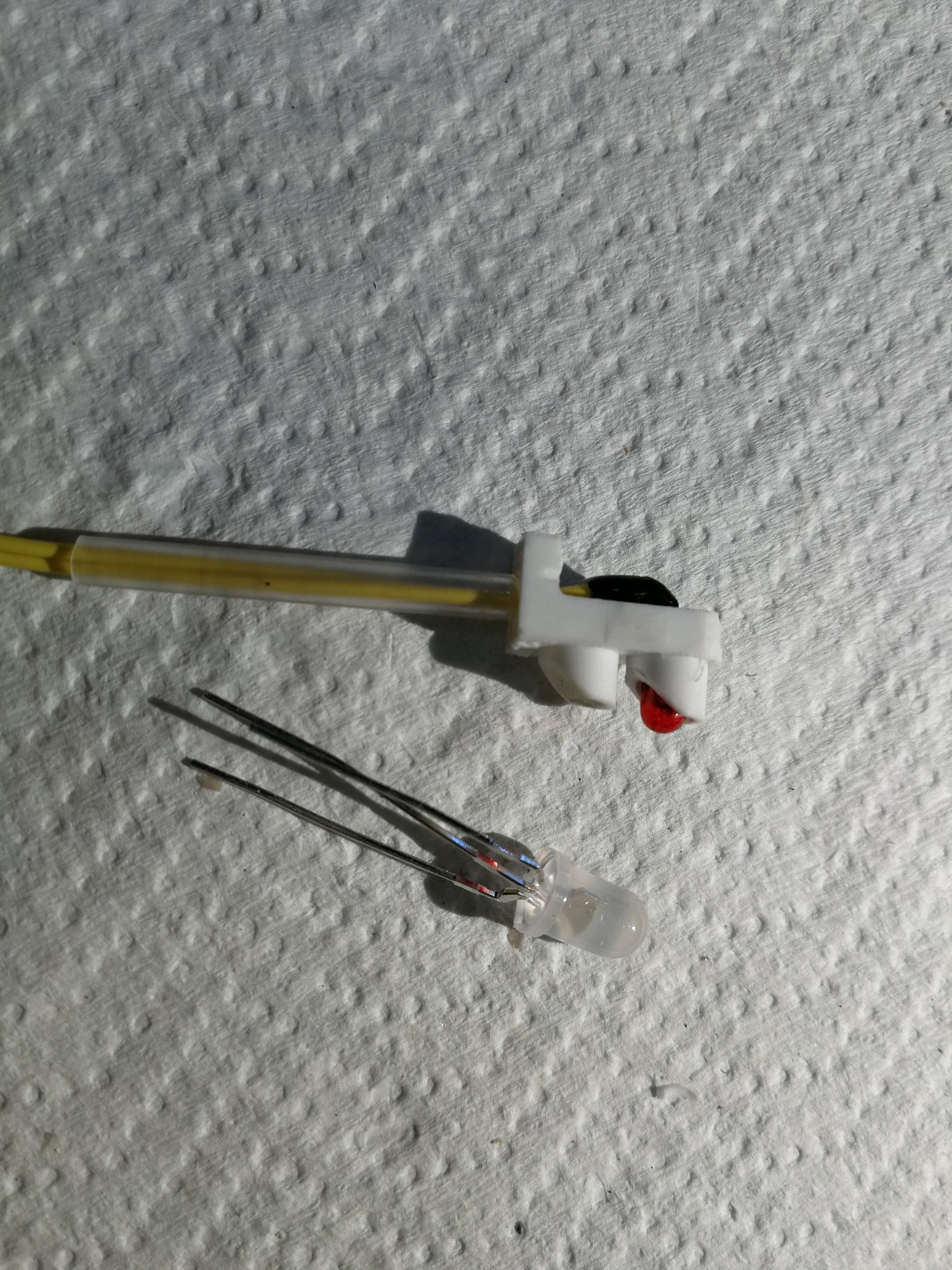

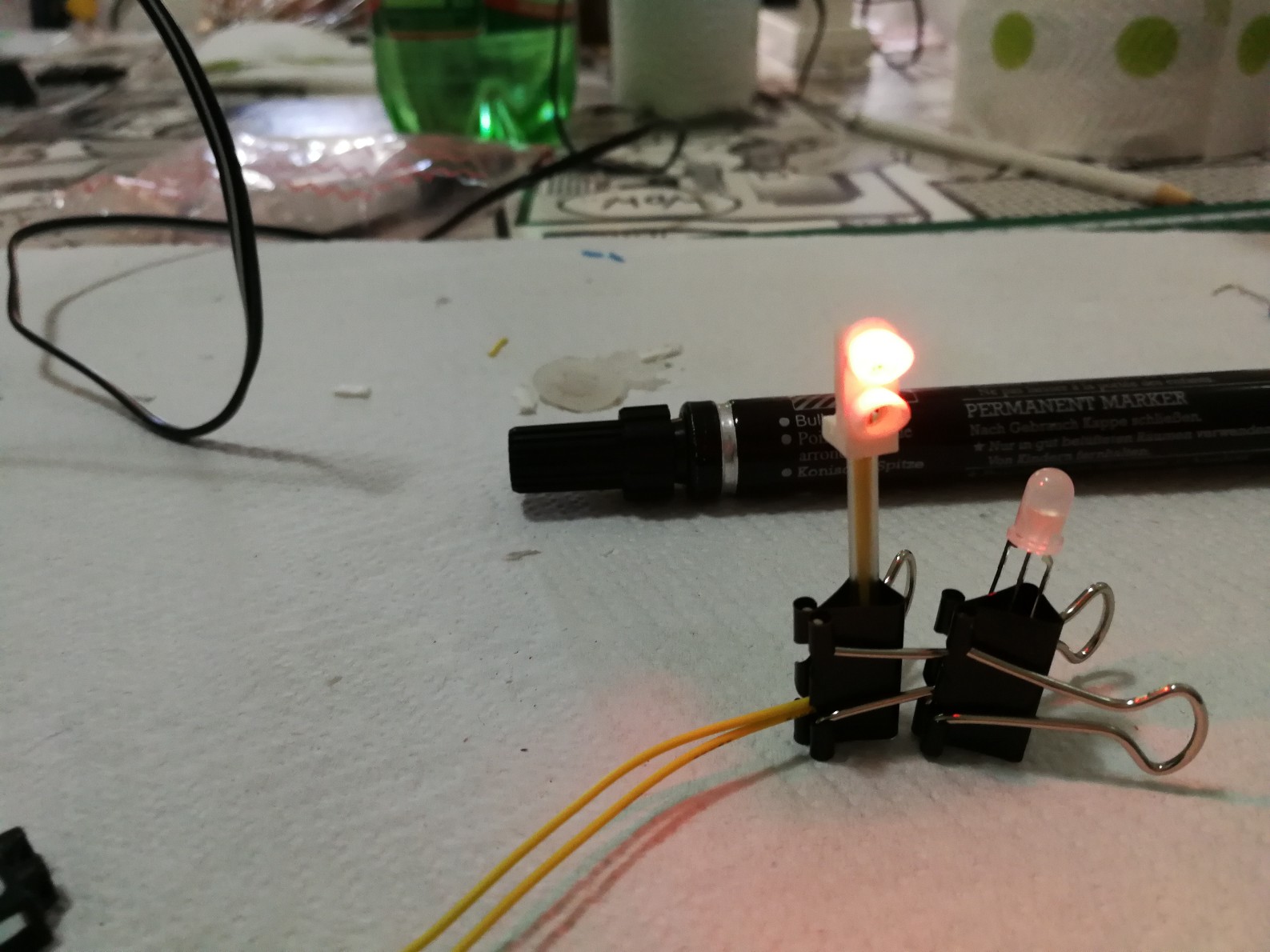

Non avendo Led da 3mm a disposizione ho simulato la presenza inserendo, dopo averla colorata di rosso con un pennarello indelebile, una micro lampada a filamento sempre da 3mm

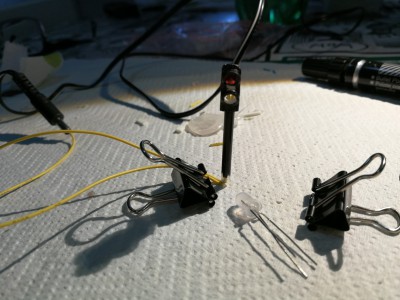

Per simulare il palo ho utilizzato il tubetto dell'inchiostro di una penna a sfera consumata

La prova con la lampadina a filamento non è delle migliori ma mi serviva solo per verificare le dimensioni

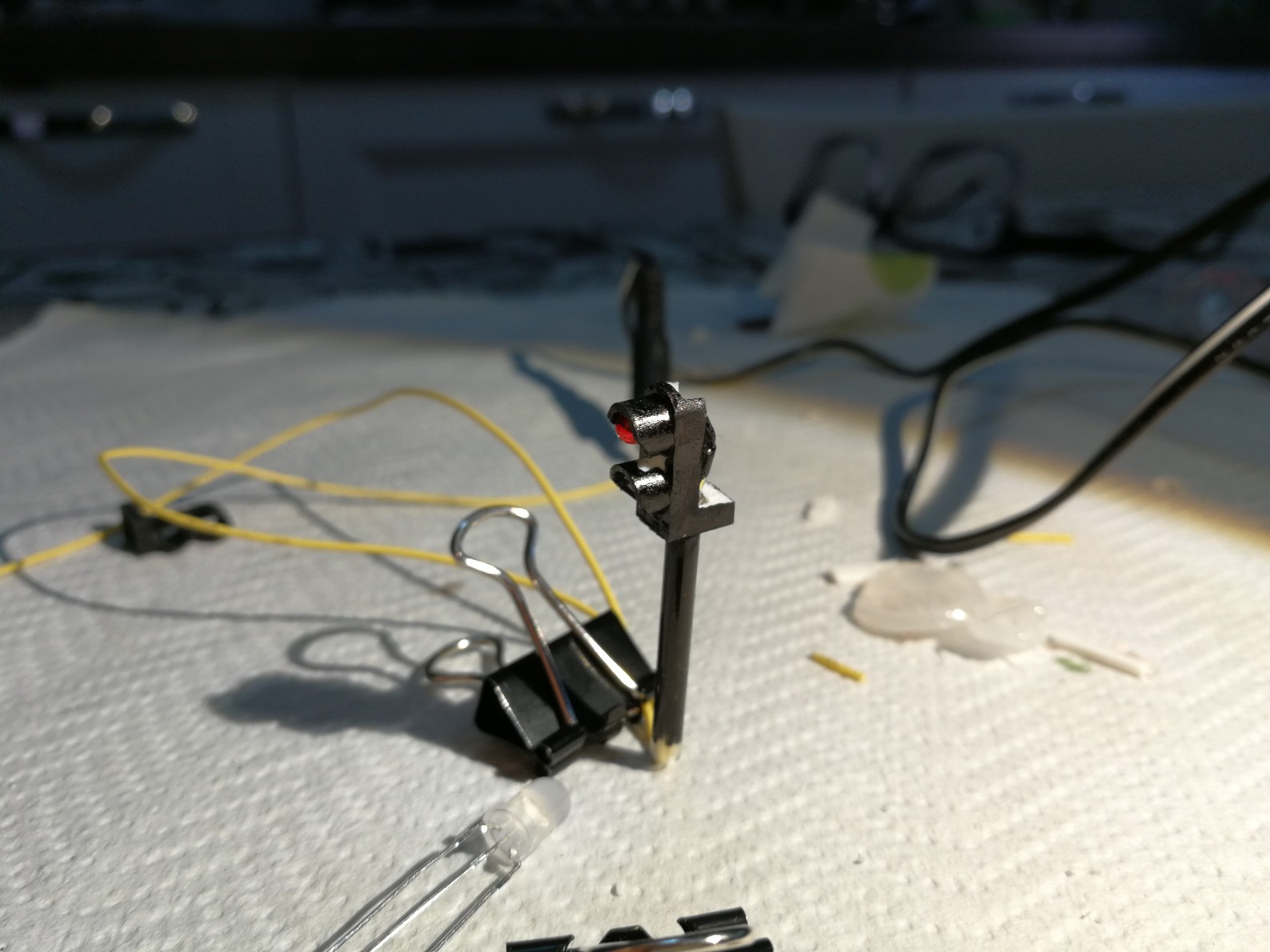

Sempre per valutare la riuscita finale ho dipinto il semaforo di nero con un pennarello indelebile

Il prodotto finito non sembra poi così male, che ne pensate?

[Excalibur]

Io direi che potresti metterti a produrre e rivendere semafori in scala "N", sbaraglieresti la concorrenza, mi sembrano molto più belli e realistici di quelli che si trovano in commercio.
A prodotto terminato e testato te ne ordino una dozzina.

[v200]

Come primo tentativo per fare un segnale luminoso direi che è venuto bene

[MrMassy86]

Niente male
Massimiliano

[v200]

Per uniformarli ai segnali Tedeschi/Svizzeri meglio dipingerli in verde scuro
