E 626 Roco sostituzione lampade con led

[Fulvio Zanda]

Da un pò volevo migliorare le luci della 626 Roco, che installa di fabbrica le lampade a 12 volt,con intensità luminosa tenue ( soprattutto le rosse ).
Così grazie alla nuova fresetta, ho trovato il tempo di sostituirle con 4 led bicolore bianco/rosso, acquistati da led baron.

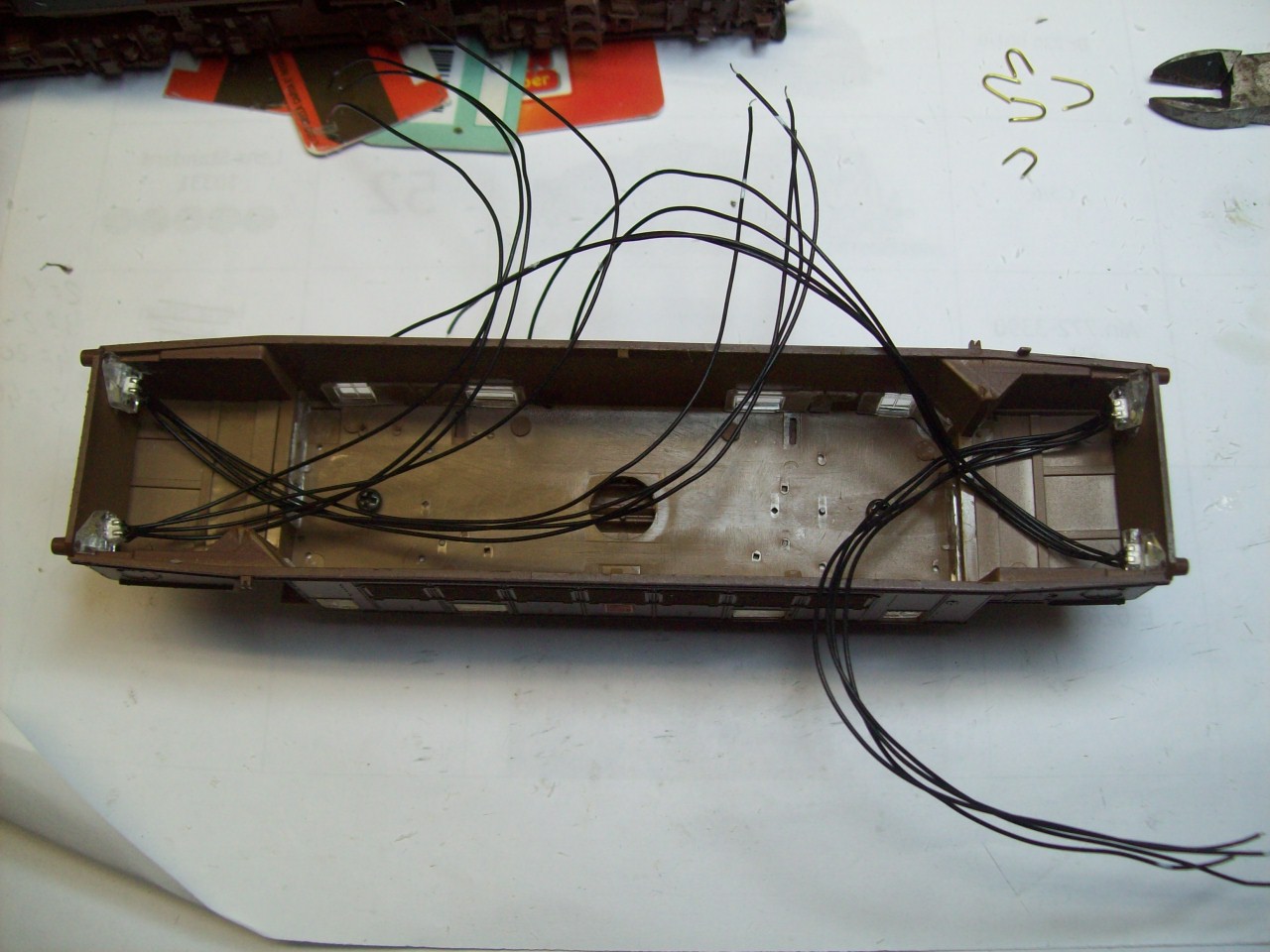

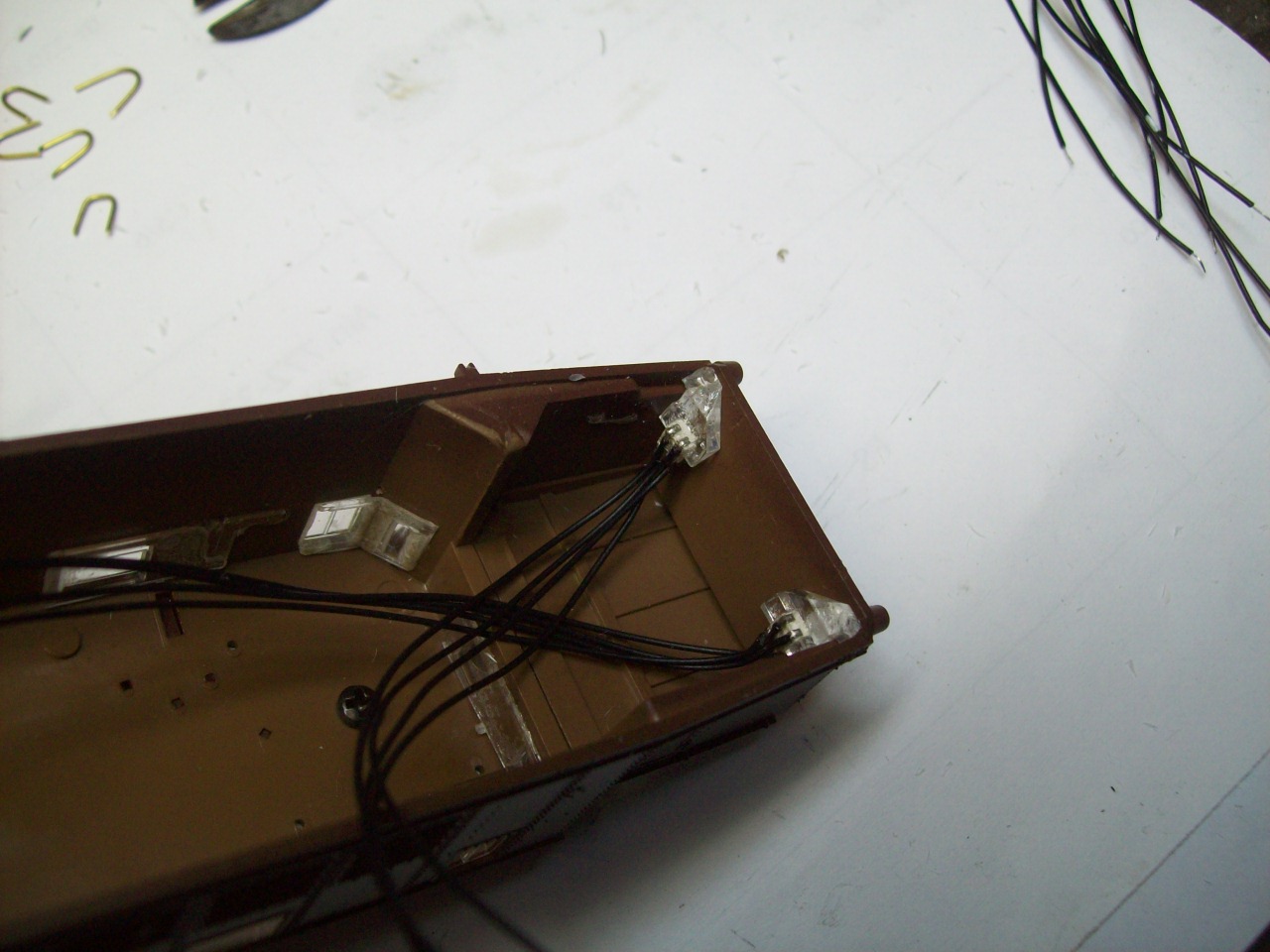

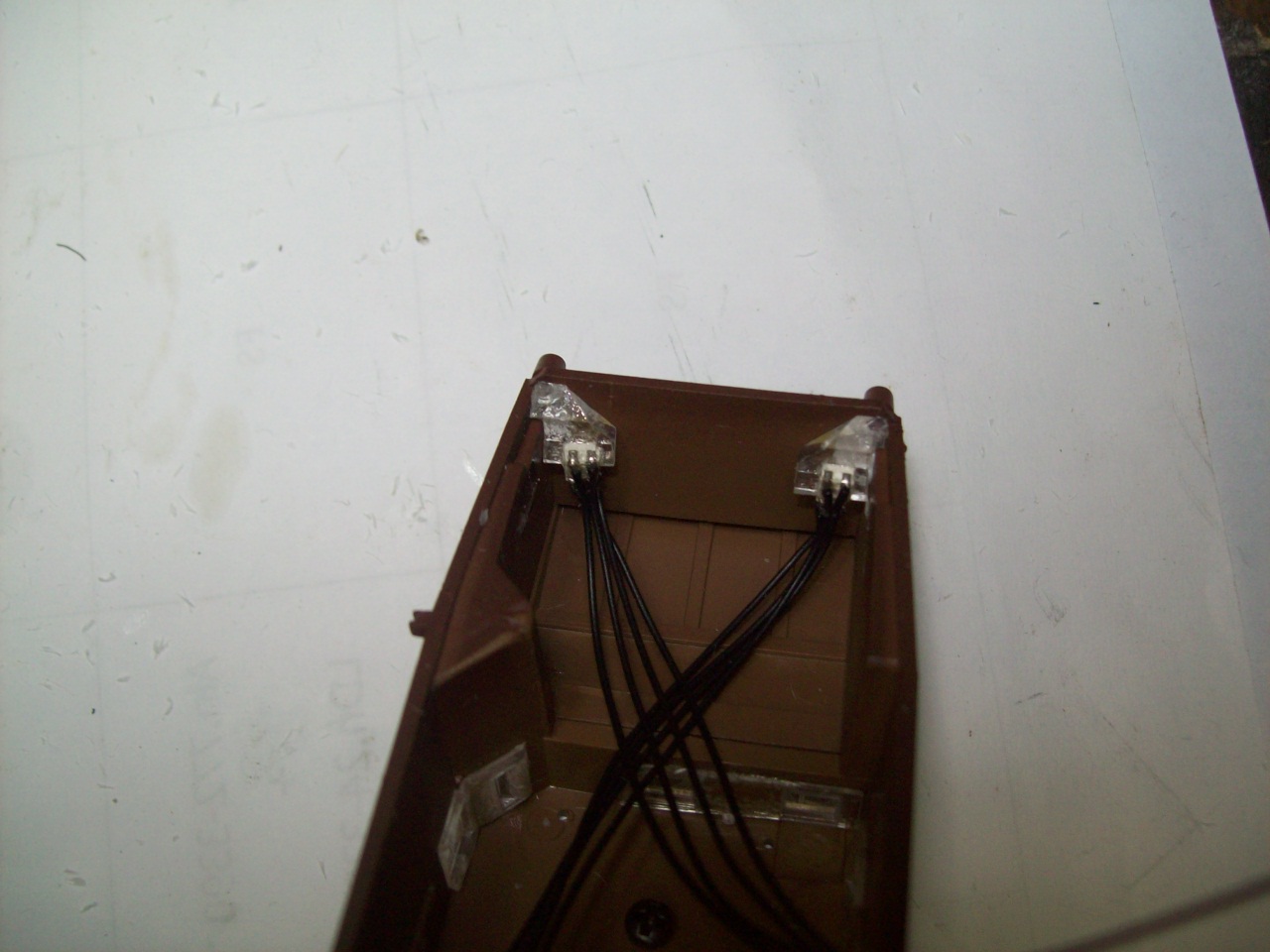

Con la fresa ho modificato le 4 fibre ottiche in plastica trasparente, accorciandole e ricavando uno scasso per alloggiare i led, che ho poi incollato con Clear fix che ha il vantaggio di essere completamente trasparente.

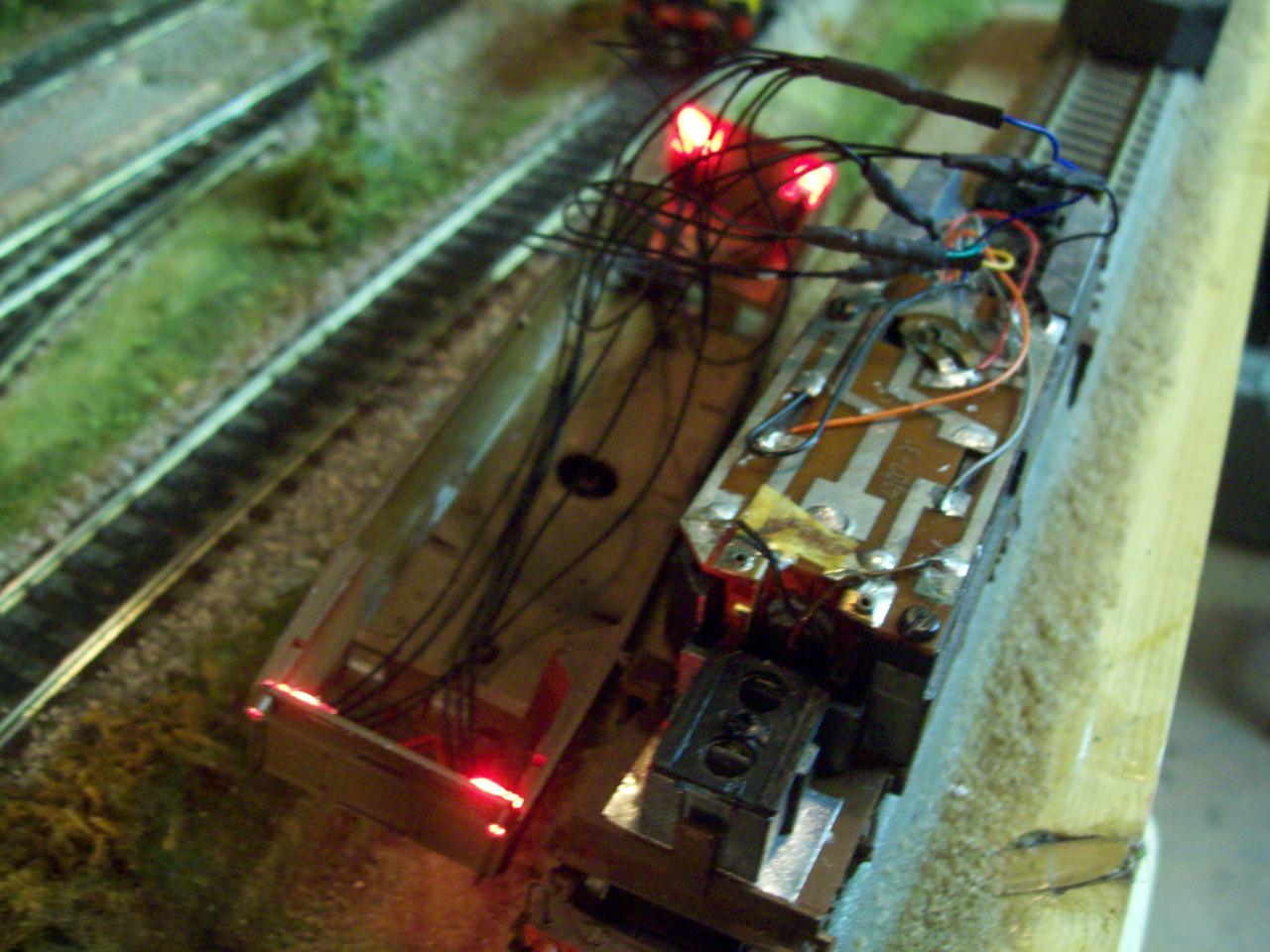

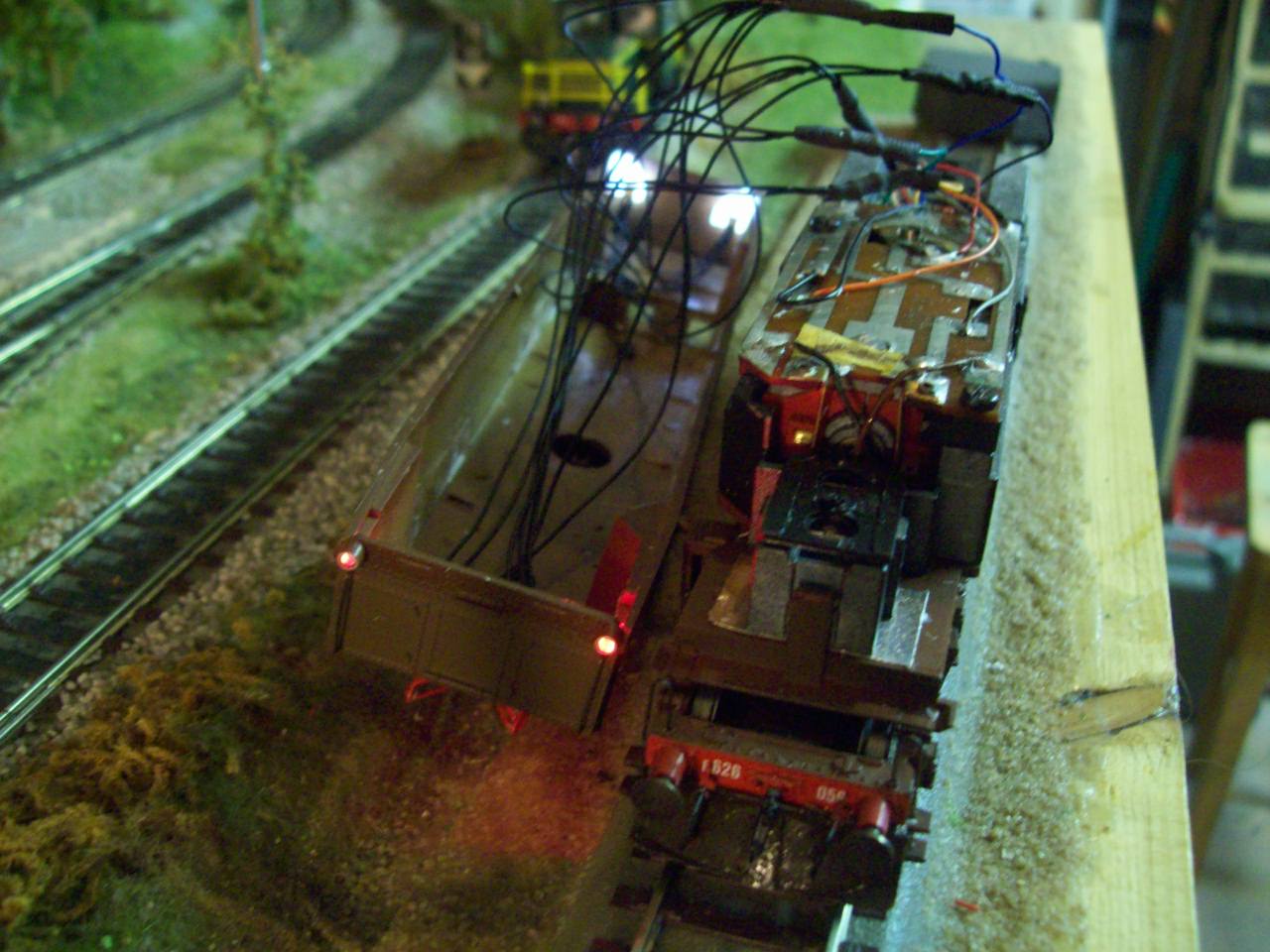

Dopo aver modificato le luci, ho iniziato il cablaggio elettrico, e cablando le luci rosse dei due lati, sulle uscite funzioni 3 e 4, corrispondenti al filo verde e viola del decoder.
Questo mi permette di accendere queste luci solo se necessario.

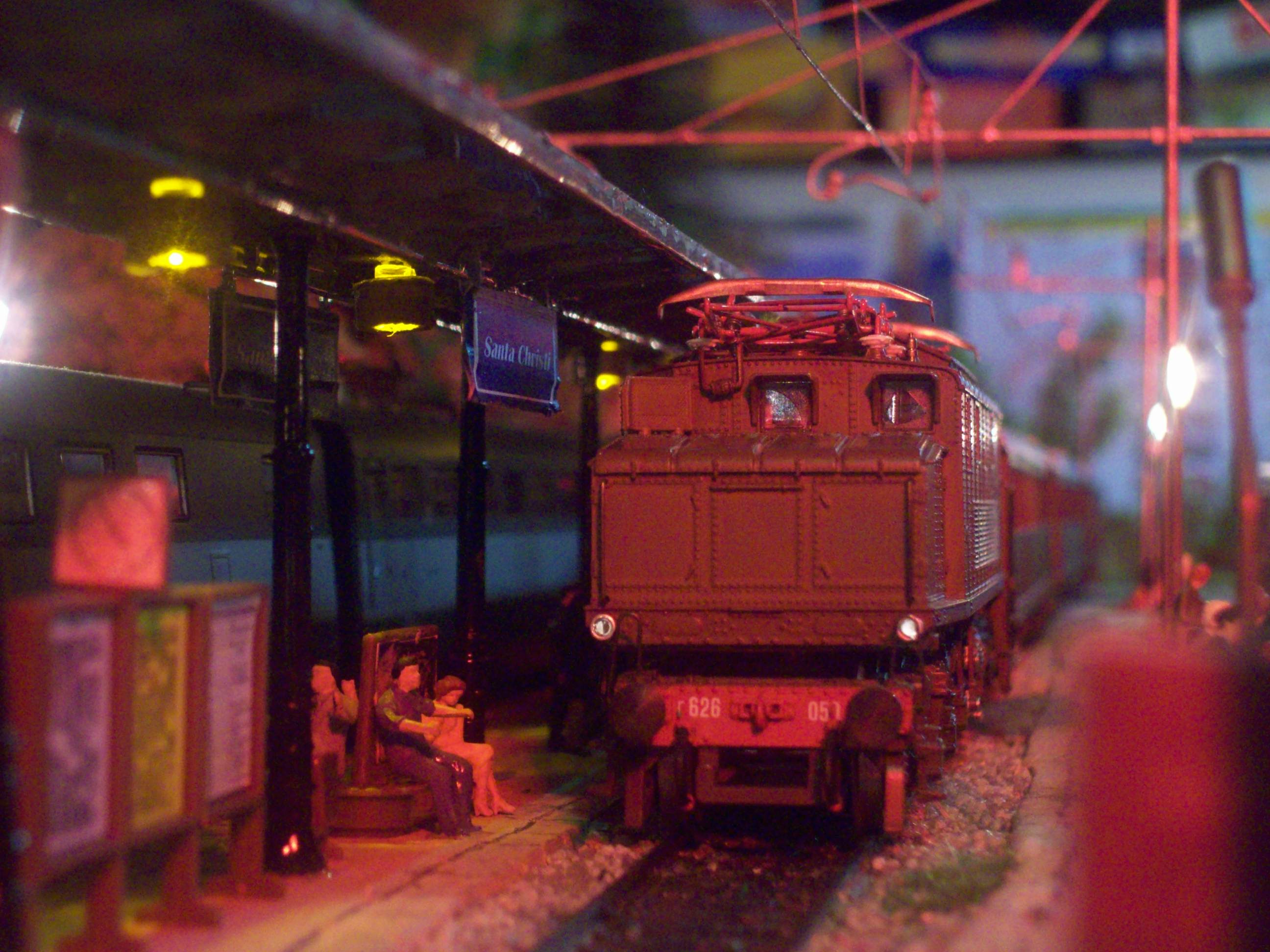

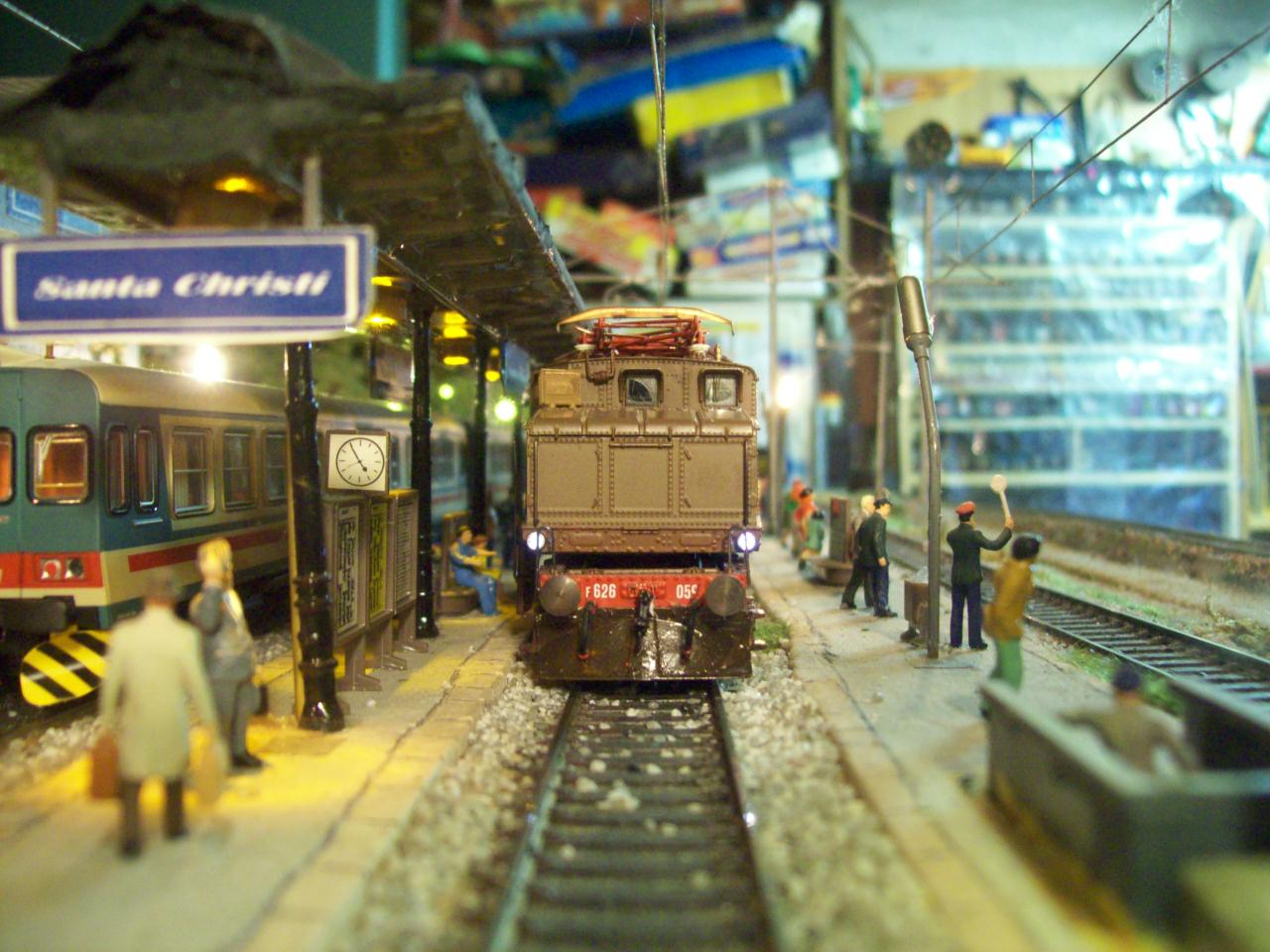

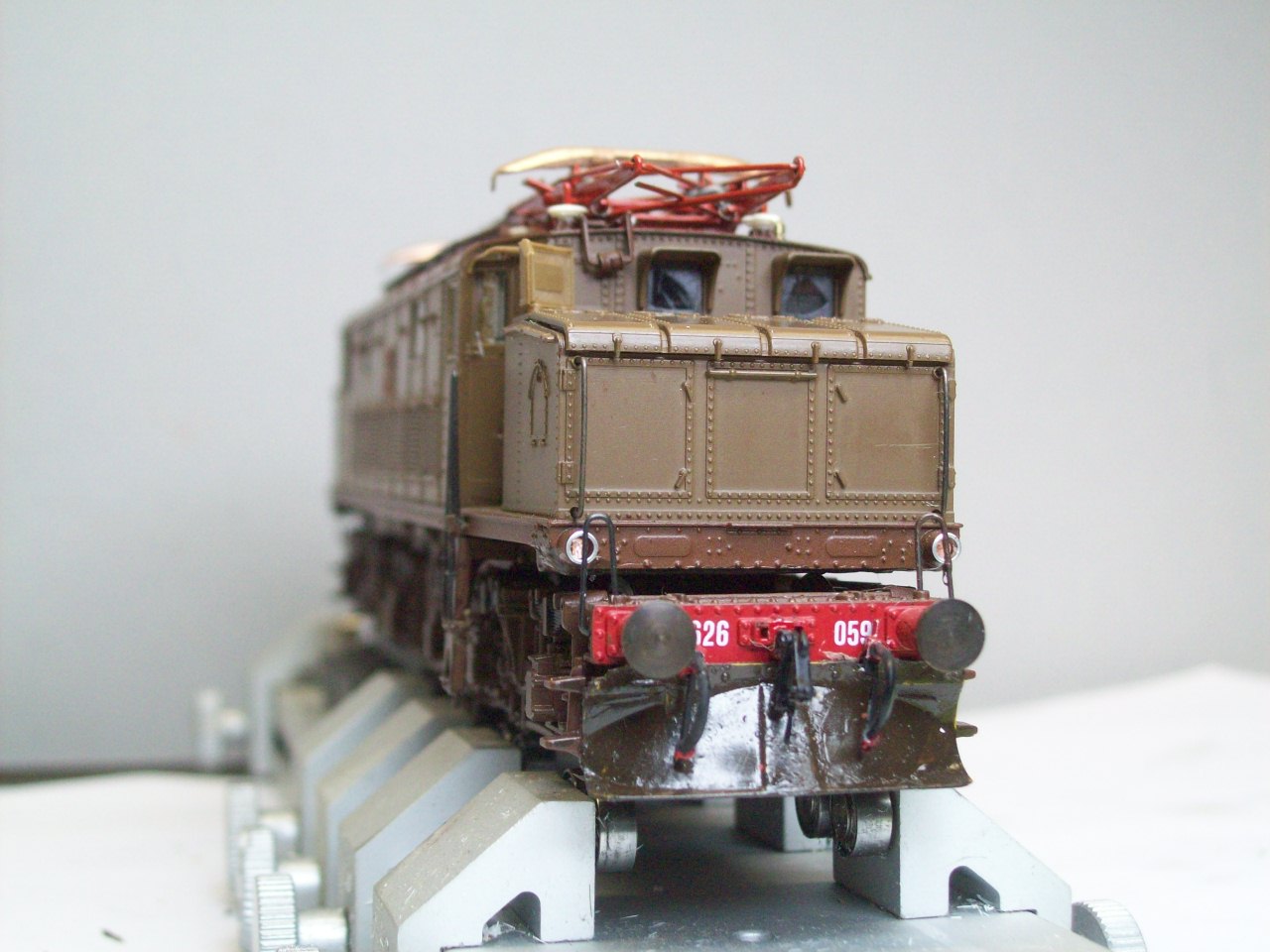

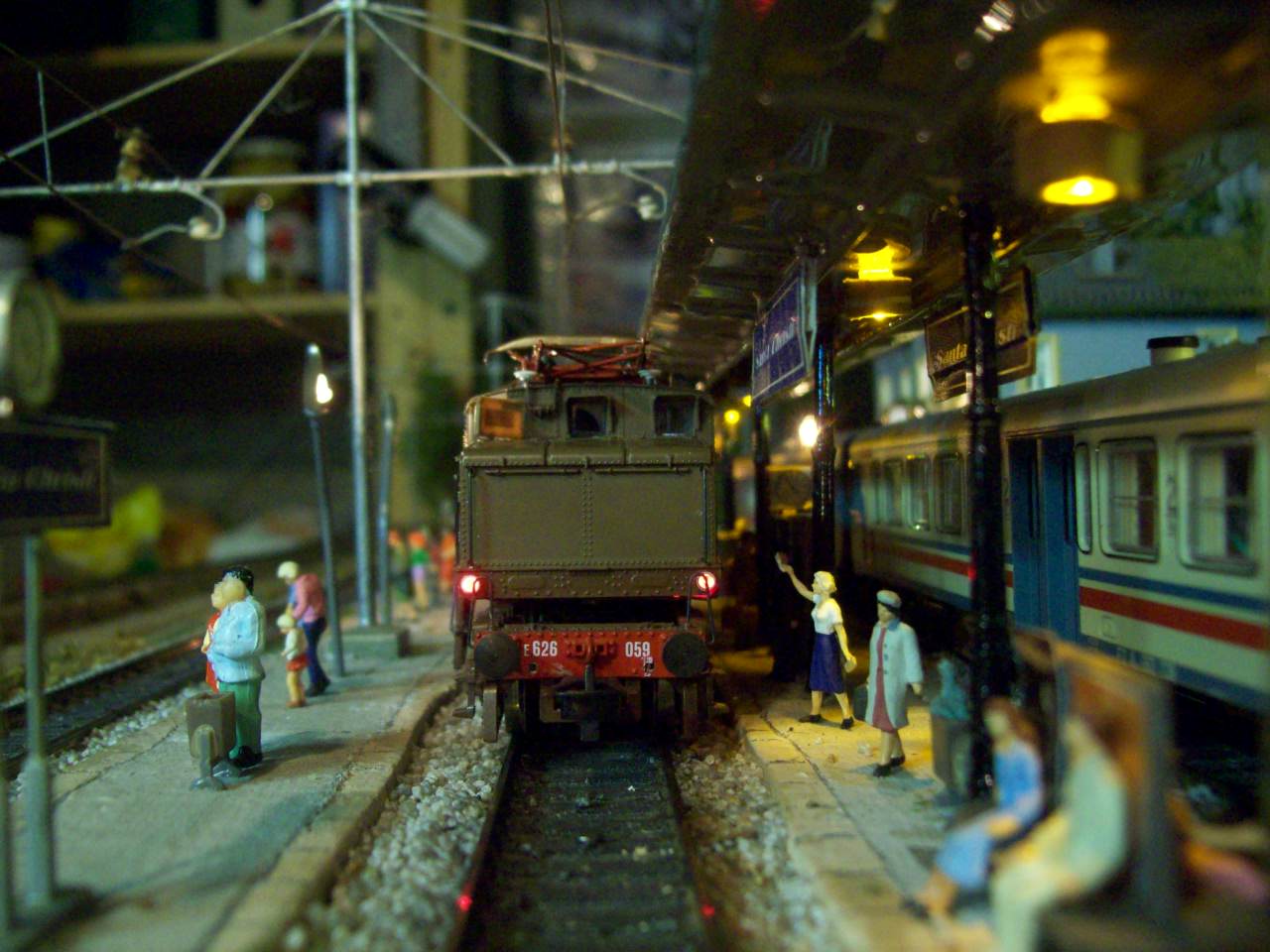

Ecco le foto dell'intervento, con una immagine della loco quando ancora montava le lampade


ciao





Immagine:

473,96 KB

Immagine:

246,36 KB

Immagine:

246,19 KB

Immagine:

247,85 KB

Immagine:

197,13 KB

Immagine:

197,74 KB

Immagine:

215,83 KB

Immagine:

185,79 KB

[alexgaboardi]

Complimenti Fulvio, un altro fantastico lavoro di illuminazione
Davvero molto bello
Ciao, Alessandro

[Fulvio Zanda]

Grazie Alessandro

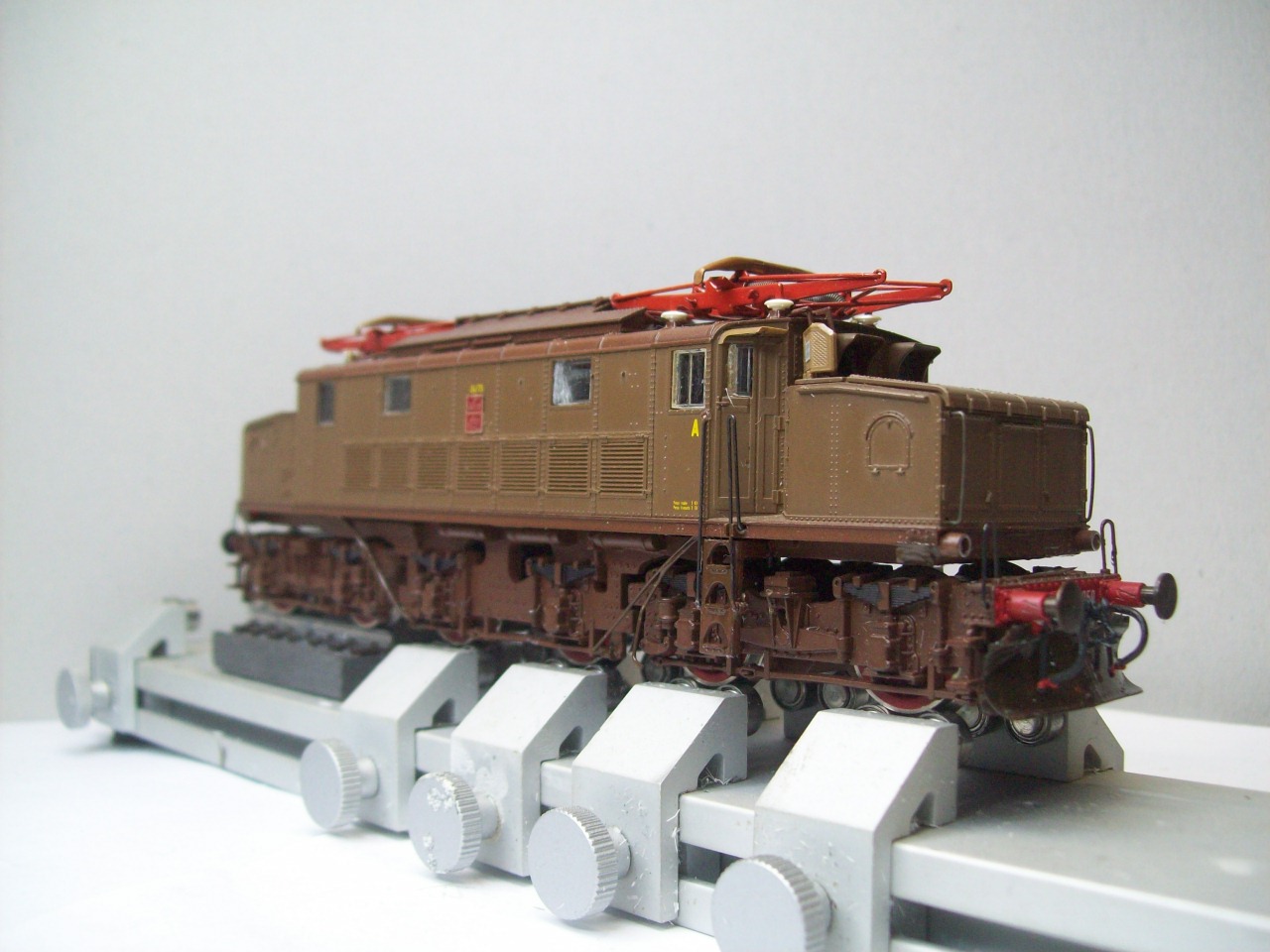

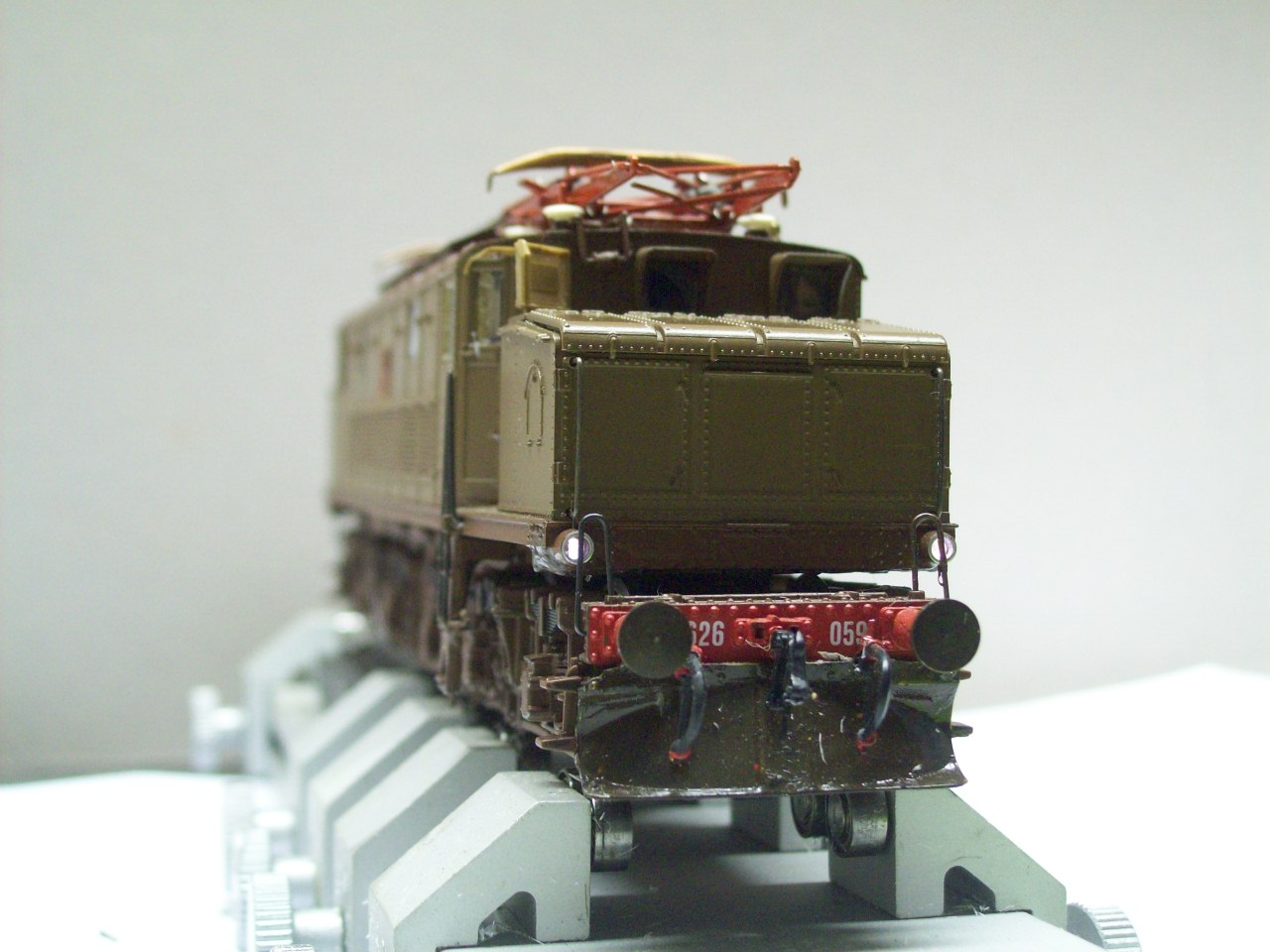

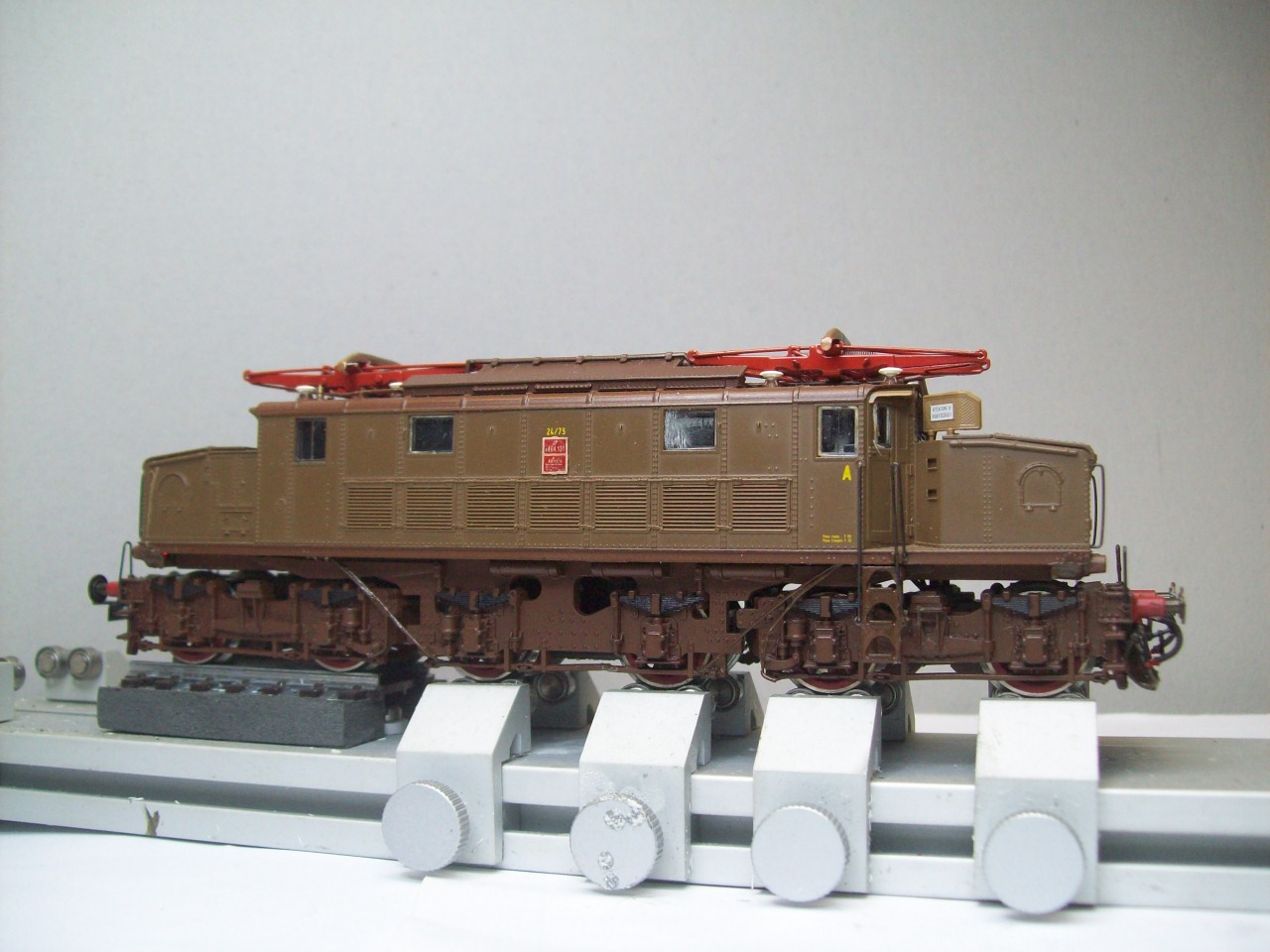

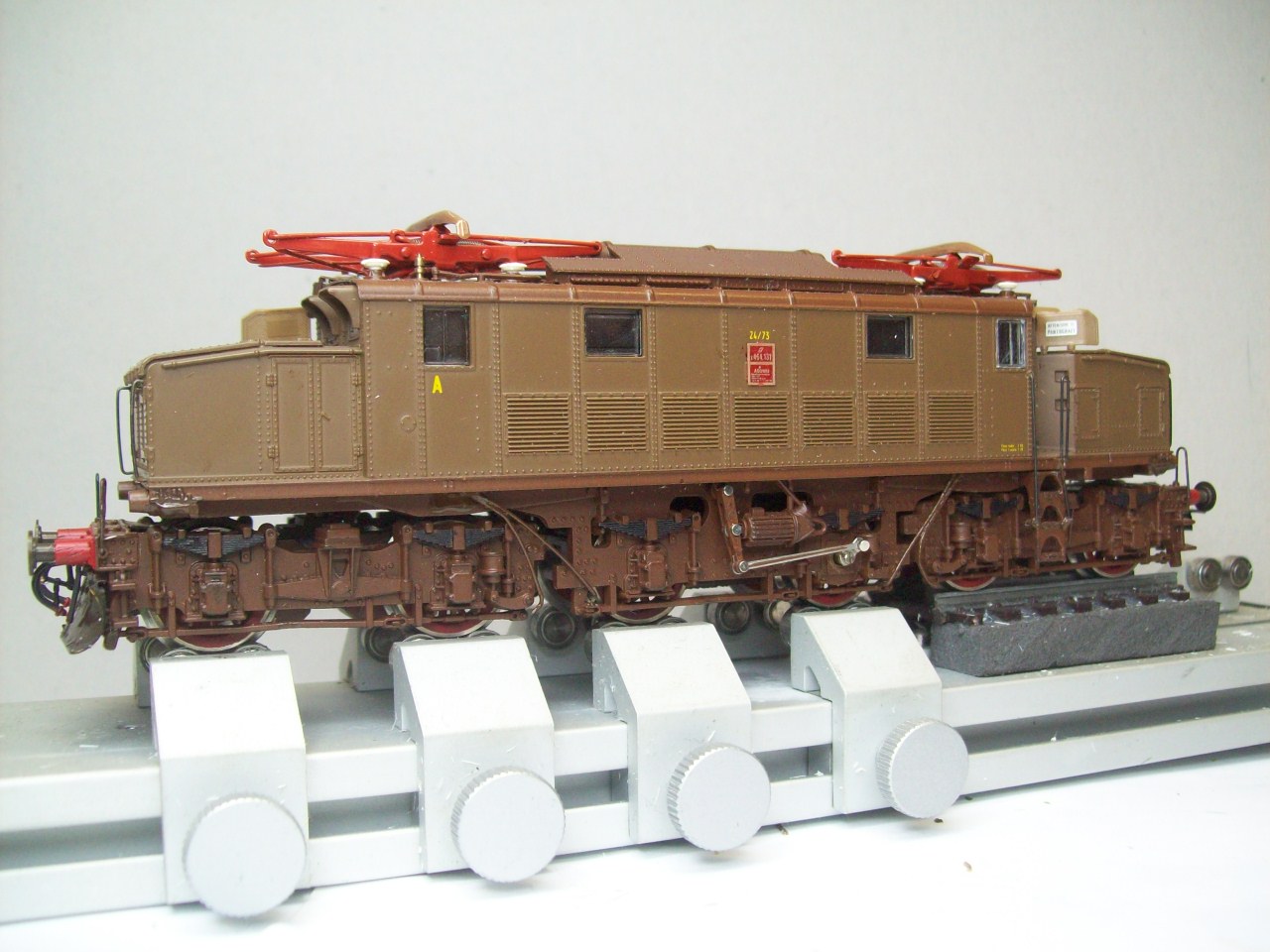

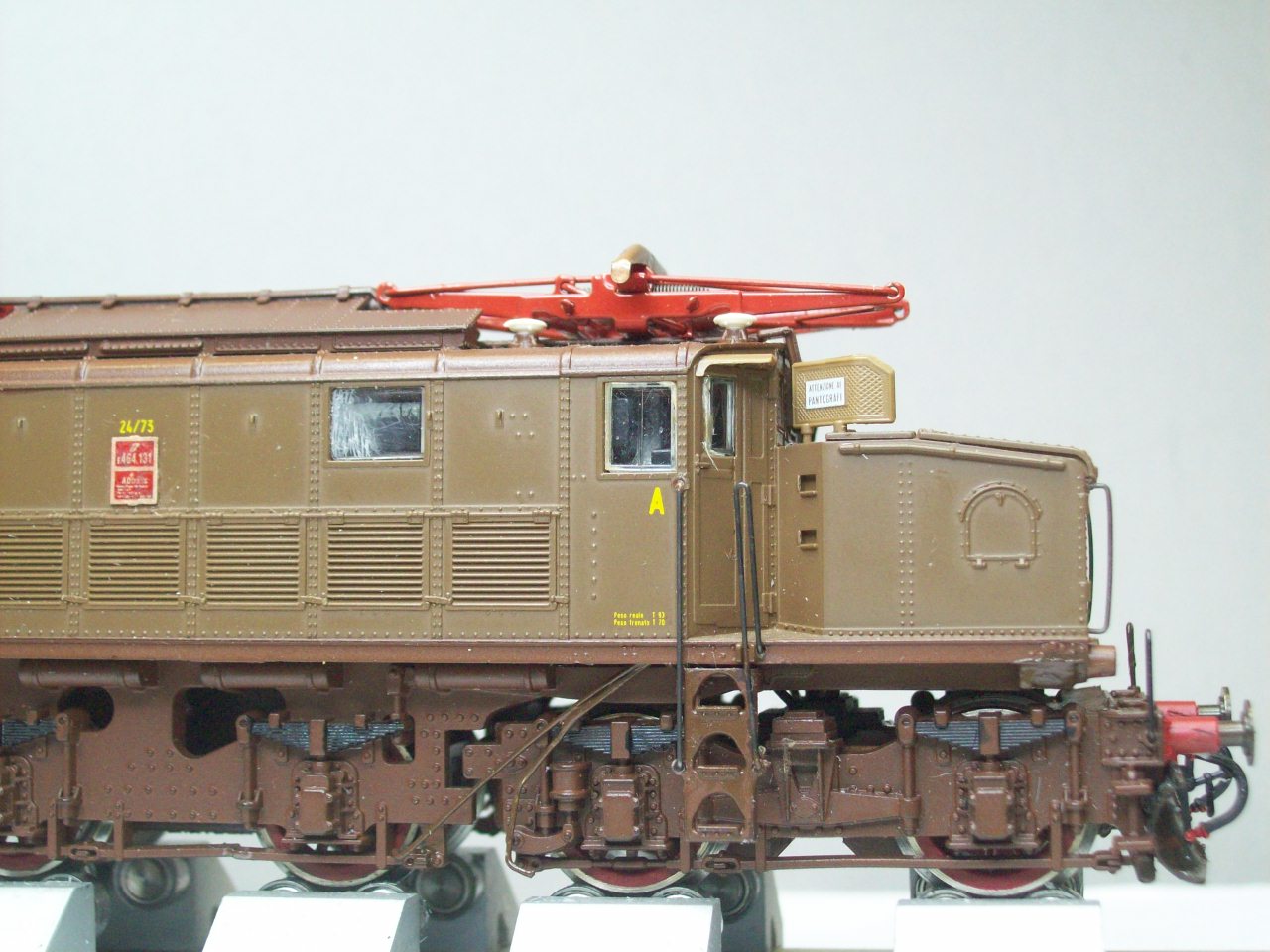

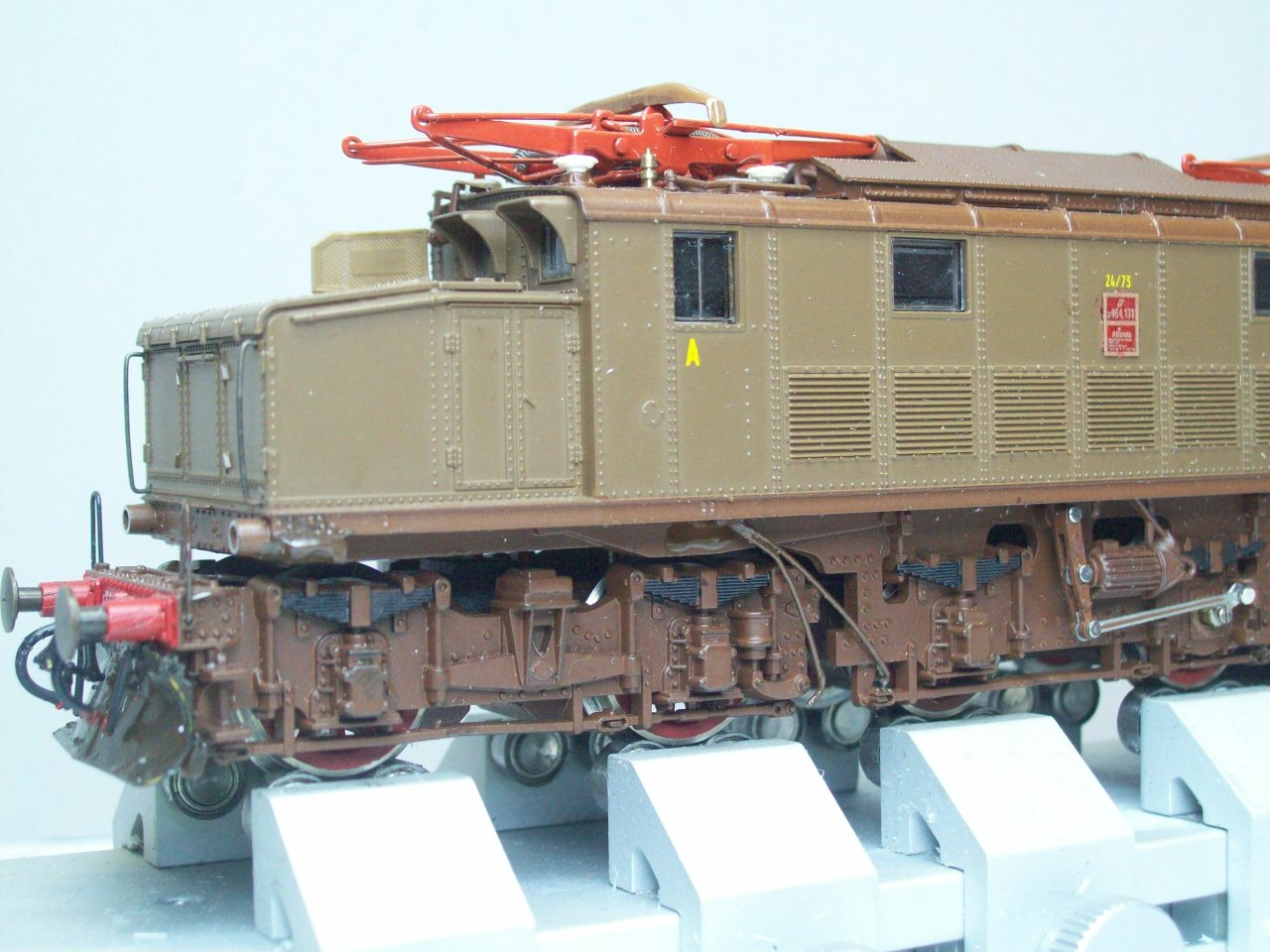

Prendendo spunto dal magnifico modello della 626 di Big Model, ho cercato di migliorare il modello Roco, e quindi ho verniciato di nero le balestre , e poi con del filo natalizio , e quindi sufficientemente morbido per non interferire con la rotazione dei carrelli, ma rigido quel tanto da poter essere minimamente modellato , ho cercato di costruire i tubi sabbiere.

Ecco il risultato ottenuto

ciao




Immagine:

253,95 KB

Immagine:

259,39 KB

Immagine:

229,13 KB

Immagine:

245,49 KB

Immagine:

240,04 KB

Immagine:

207,9 KB

Immagine:

197,2 KB

[FRANCO]

Che dire le immagini parlano da sole

[Fulvio Zanda]

Dimenticavo....quando ho acquistato questa loco ( usato ),mancavano le targhe del costruttore Tibb e quella FS della numerazione loco.
Non riuscivo a vederla girare senza targhe....e così....ho inscenato un ignobile falso.
Se guardate la loco ha le targhe di una 464..sto cercando da tempo di contattare chi mi può realizzare le vere targhe, ma fino ad ora nessuna risposta.

Chiaramente spero di poter installare quelle corrette.


ciao

[Andrea]

Complimenti Fulvio, la loco è di un realismo stupefacente.

[Andrew245]

Azz...avevo perso questo topic ..Senti Fulvio , io che sono negato con l'elettronica , dovrei sostituire una lampadina in cucina , ho un dubbio , non so se avvitarla con la mano o girarci attorno !
- Complimenti , se non avessi specificato le modifiche , avrei pensato si trattasse di una E 625 Big Models...eccellene lavoro, ti invierò anche la mia ! ..Ottimo lavoro di fresa !


Andrea

[Fulvio Zanda]

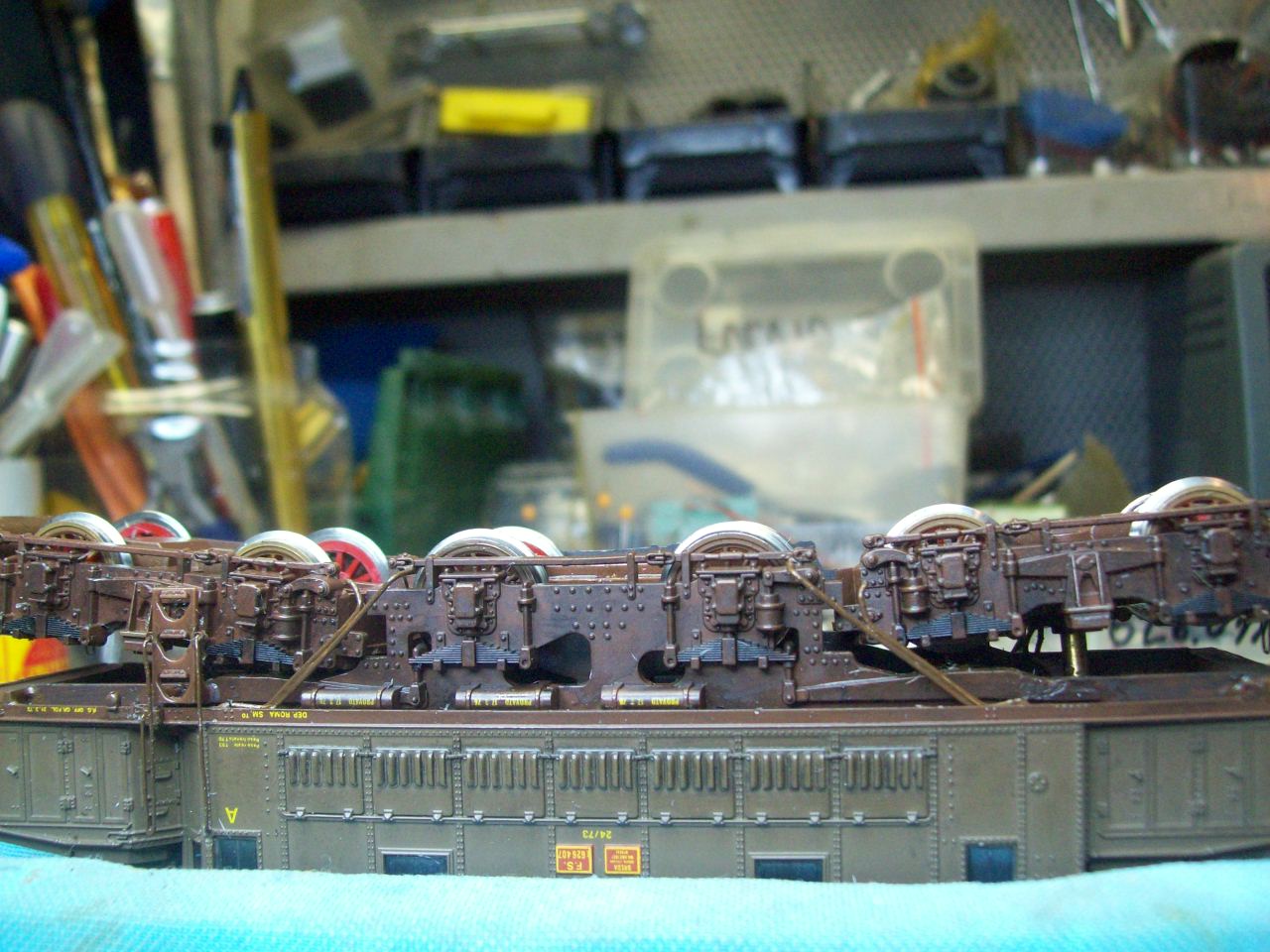

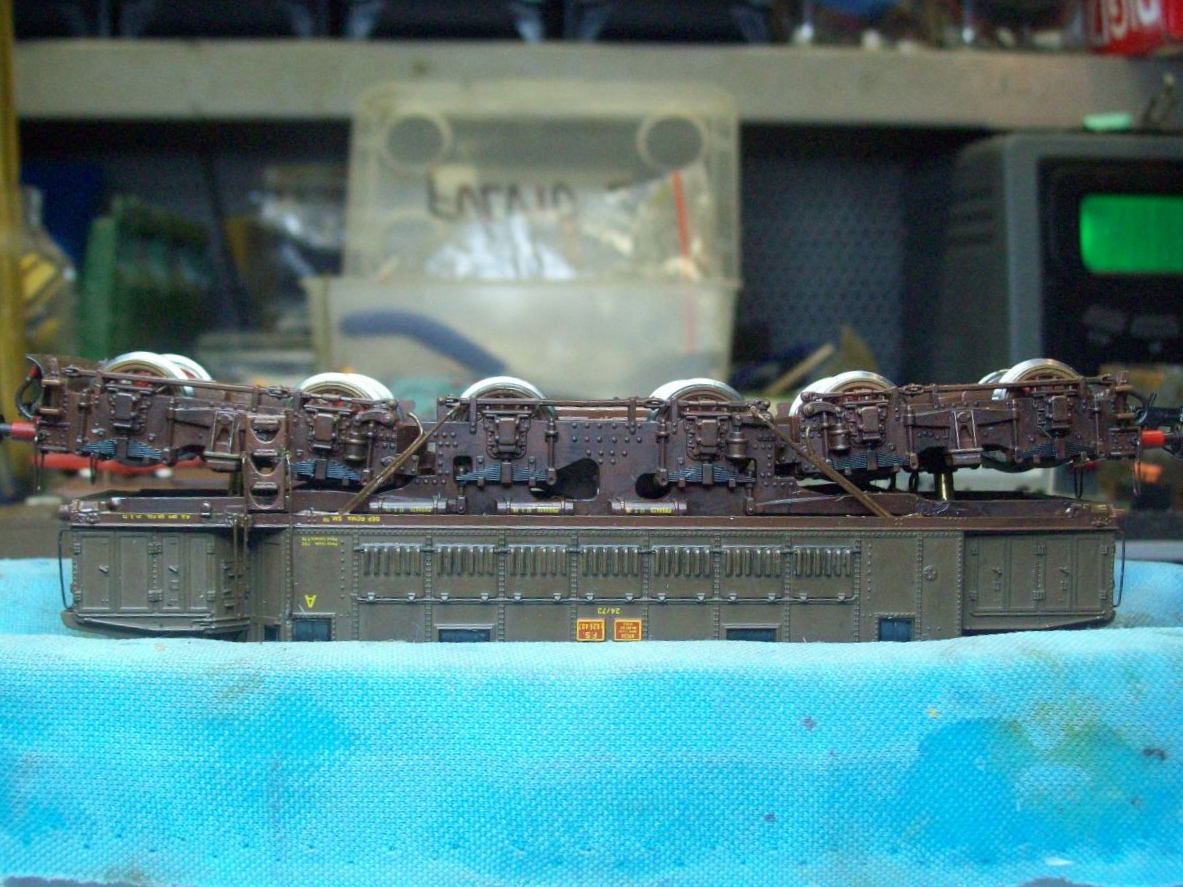

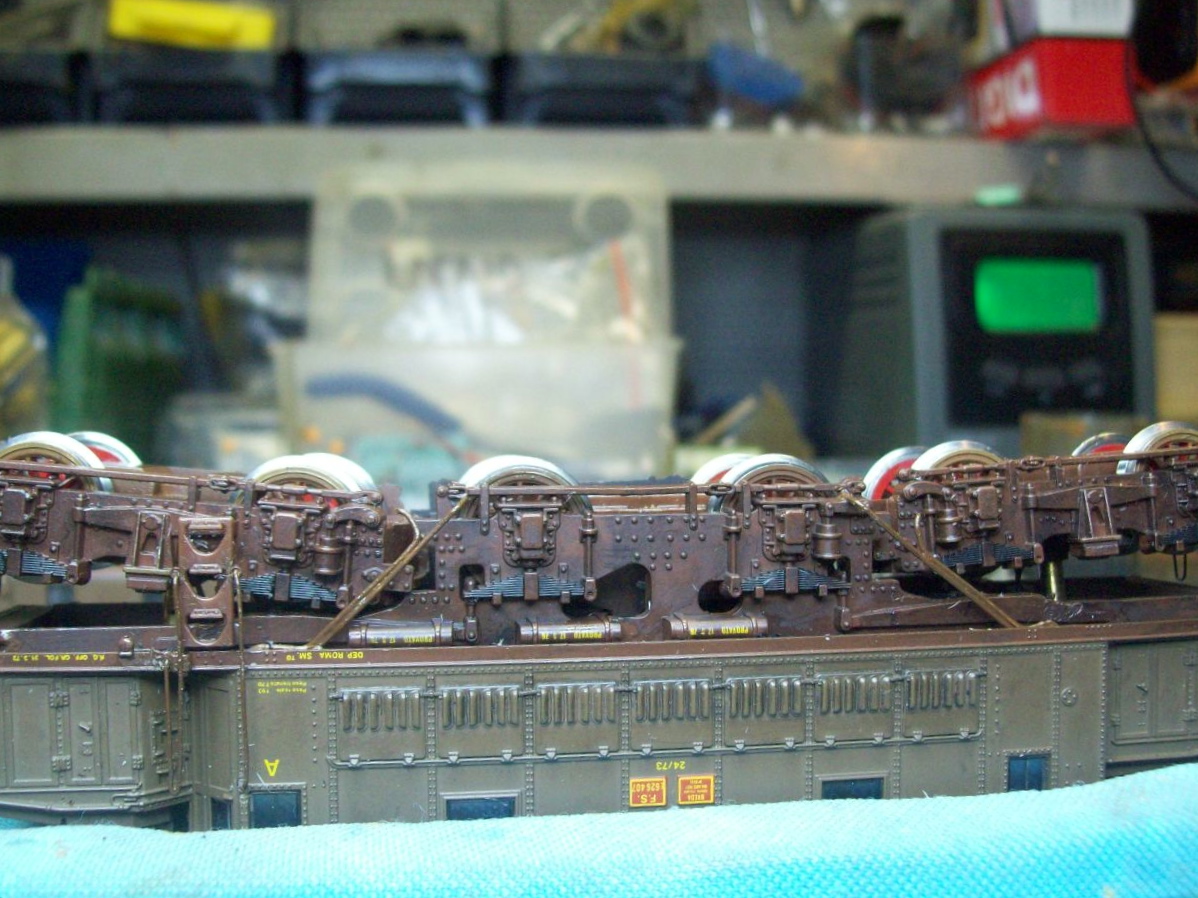

Dopo aver modificato la 626.059, è ora il turno della 407.
Già fatto la modifica delle luci con i led, e in questo caso le tubazioni sabbiere le sto realizzando con filo di ottone.
Ho verificato che tenedole un pò più distanti del dovuto e modificando leggermente la geometria delle stesse, si riesce a non creare interferenze dela rotazione carrelli.
La stessa cosa poi la farò sulla 059 per la quale avevo utlizzato del filo natalizio.

ecco le foto del lavoro in corso, con colore puravest castano ncora fresco.

ciao



Immagine:

458,54 KB

Immagine:

422,49 KB

Immagine:

240,54 KB

[Fulvio Zanda]

Dopo aver modificato la 626.059, è ora il turno della 407.
Già fatto la modifica delle luci con i led, e in questo caso le tubazioni sabbiere le sto realizzando con filo di ottone.
Ho verificato che tenedole un pò più distanti del dovuto e modificando leggermente la geometria delle stesse, si riesce a non creare interferenze dela rotazione carrelli.
La stessa cosa poi la farò sulla 059 per la quale avevo utlizzato del filo natalizio.

ecco le foto del lavoro in corso, con colore puravest castano ncora fresco.

ciao
