Nuovo binario programmazione - scala H0-1:87
Il primo, ovviamente, per programmare i decoder delle locomotive da Pc, utilizzando l’ESU Lokprogrammer, stando tranquillamente in camera (anche in mutande), senza scendere in cantina dal plastico...[:I]
Ovviamente è stato allestito anche per fare da “set fotografico”, da pubblicare sul forum, per qualche elaborazione.
Queste alcune foto pubblicate nel tempo usando proprio il mio piccolissimo ex diorama:
Immagine:
145,49 KB

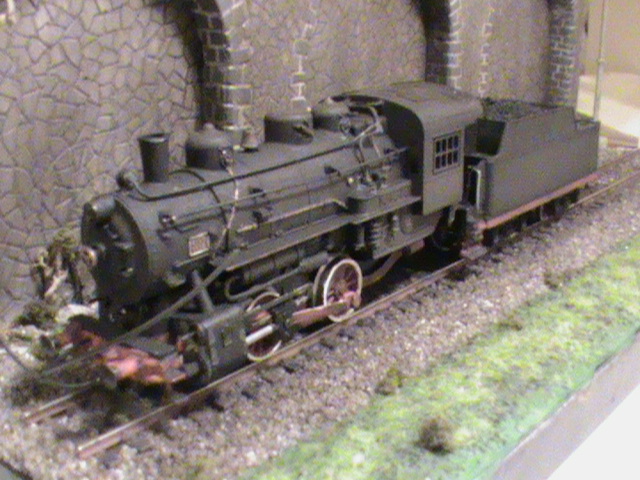

<font color="red">La mitica "Alco 1930" di Lima , divenuta "convoglio spazzaneve</font id="red">
Immagine:
280,2 KB

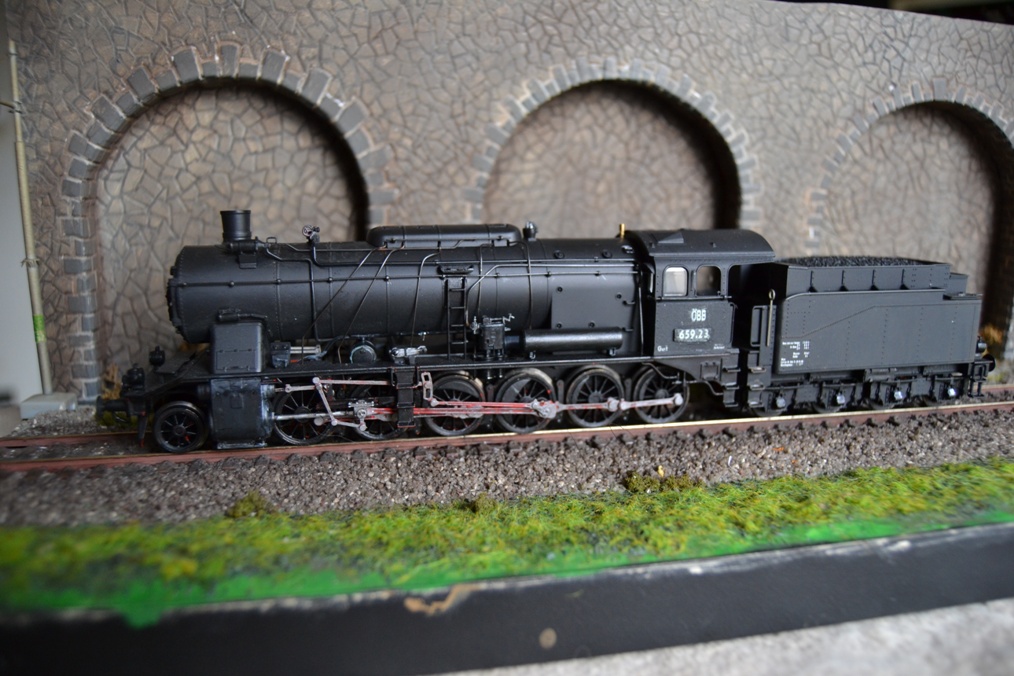

<font color="red">Rh 659.23 ÖBB</font id="red">
Immagine:
415,71 KB

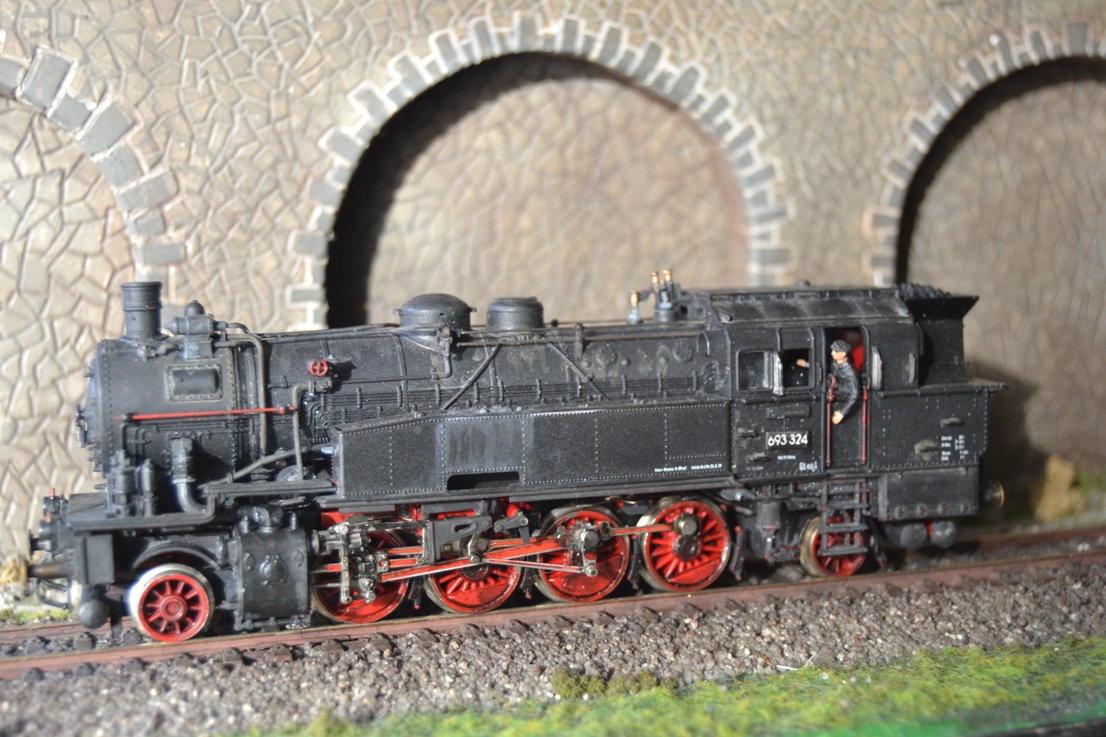

<font color="red">Rh 693.324 ÖBB</font id="red">

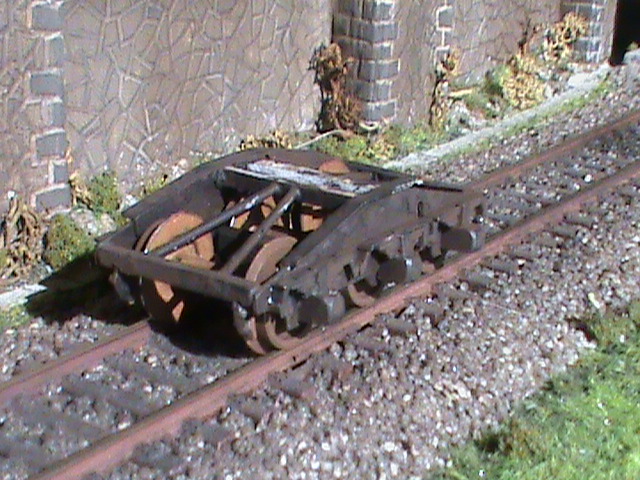

Il carrello della SSEA: ( http://www.scalatt.it/forum/topic.asp?TOPIC_ID=13501 )
Immagine:
148,78 KB
Oppure video tipo:
Insomma.... Sono anni che pubblico foto o video usando come set questo piccolo diorama.

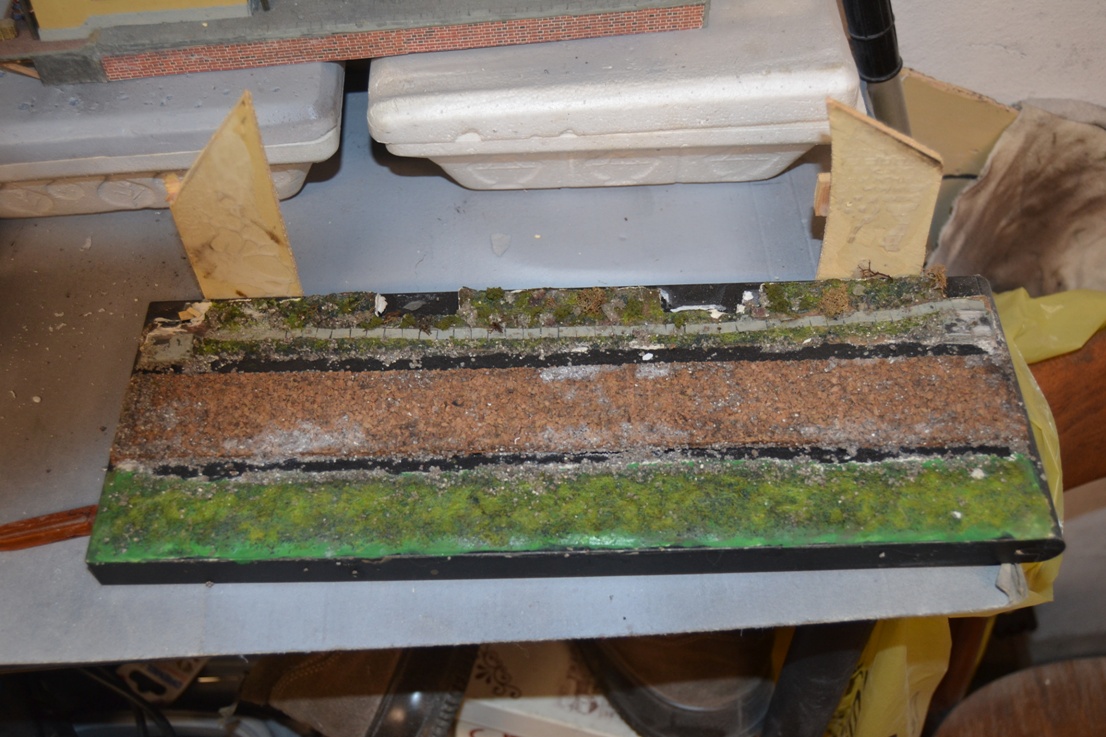

Bene... Anzi, male. Questo piccolo diorama fu costruito utilizzando avanzi di plastico smantellato. Il mio vecchio plastico, costruito negli anni ’80 e smantellato da mio padre nel 1989 (io ero all’estero per lavoro).
Da subito mi accorsi che era troppo corto per provare i modelli, solo 350 mm. Vale a dire 1 pezzo di binario Roco Line G1 + un pezzo di binario G1/2. Tarare le CV dei motori era complicato, non si riusciva a verificare se il setting fosse corretto, la locomotiva procedeva solo qualche centimetro…. Ma poi il binario terminava…...
Durante le ultime festività natalizie ho preso coraggio a 2 mani e l’ho smantellato con cura recuperando quasi tutto, tranne l’erba della Noch.
Immagine:
313,06 KB
continua......
- MrPatato76
- Socio GAS TT
- Messaggi: 5547
- Iscritto il: lunedì 27 agosto 2012, 11:14
- Nome: Roberto
- Regione: Lombardia
- Città: Nova Milanese
- Stato: Non connesso
Re: Nuovo binario programmazione - scala H0-1:87
Sai che dioramino che salta fuori??
- saverD445
- Socio GAS TT
- Messaggi: 4265
- Iscritto il: mercoledì 2 maggio 2012, 21:07
- Nome: Valerio
- Regione: Sardegna
- Città: Macomer
- Stato: Non connesso
Re: Nuovo binario programmazione - scala H0-1:87
- roy67
- Socio GAS TT
- Messaggi: 6485
- Iscritto il: domenica 27 gennaio 2013, 8:13
- Nome: Roberto
- Regione: Emilia Romagna
- Città: Parma
- Ruolo: Moderatore
- Stato: Non connesso
Re: Nuovo binario programmazione - scala H0-1:87
L'idea di partenza è quella di avere un binario lungo abbastanza per testare e tarare la B-EMF dei modelli a bassa velocità. Ma non troppo lungo da maneggiare e riporre sopra una mensola o all'interno di una credenza.
Contemporaneamente che fosse anche una palestra d'allenamento per ricreare pareti rocciose e scarpate.
L'dea è proprio quella di ricreare un pezzo di binario rettilineo con un ambientazione alpina, che funga da palestra per la costruzione dell'ambiente, una lunghezza tale da riuscire a programmare i decoder e un buono sfondo come set fotografico per i modelli.

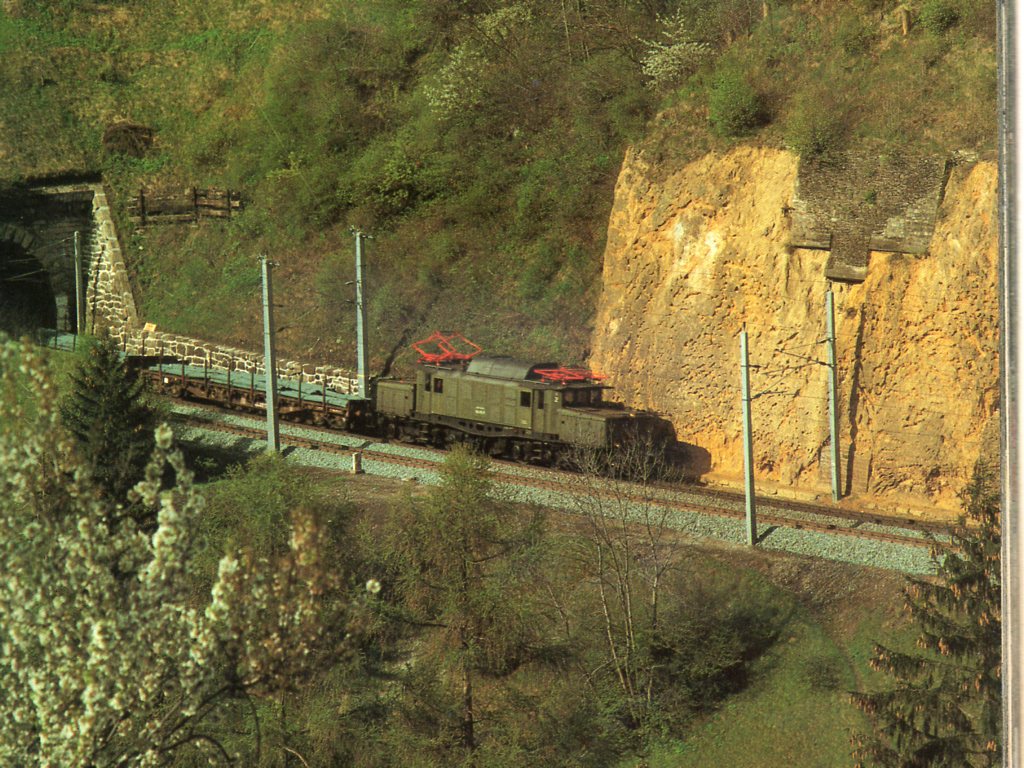

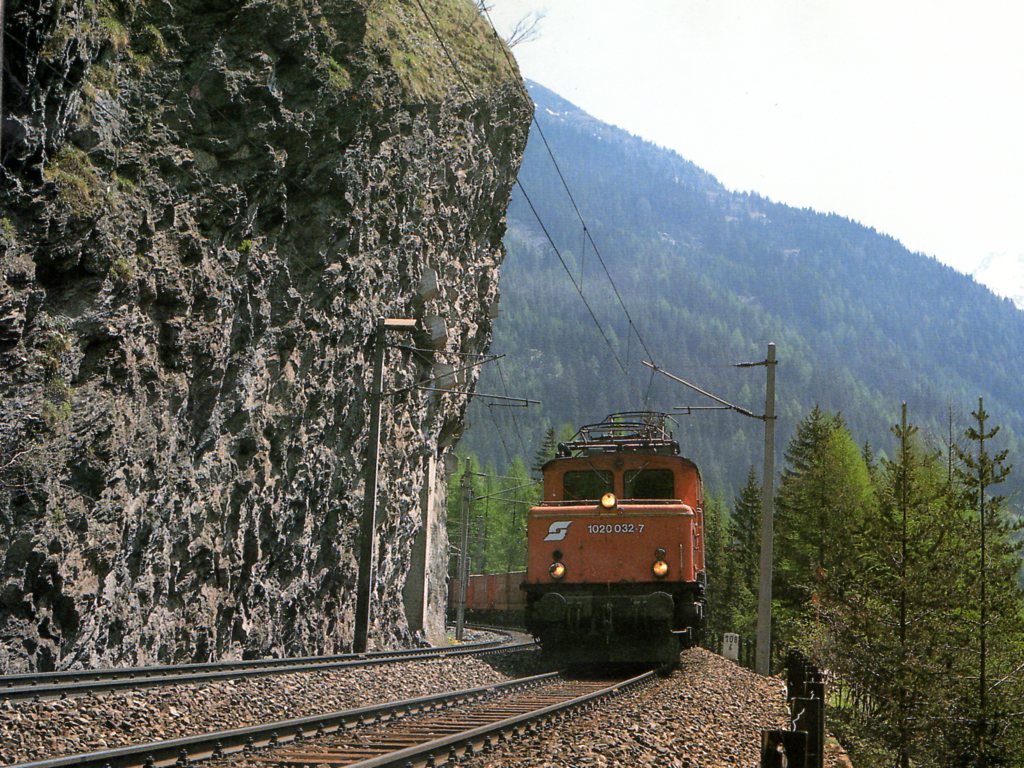

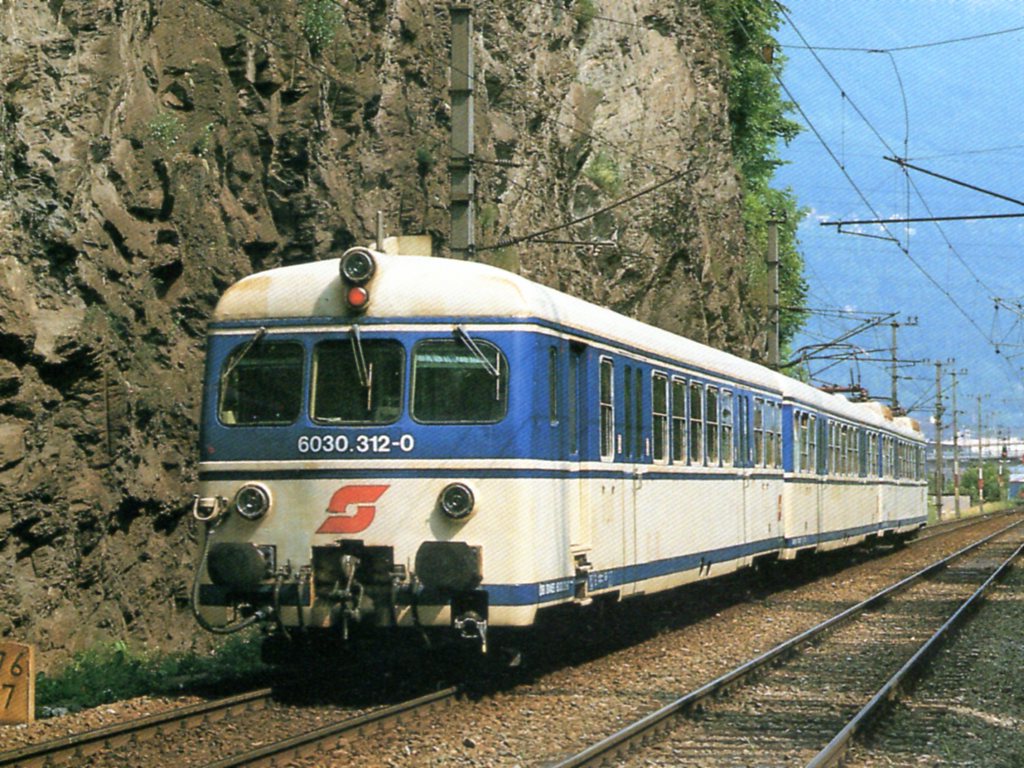

Come sempre lo spunto viene dal vero, tipo queste foto della ferrovia del Brennero:
Immagine:
236,94 KB
Immagine:
266,31 KB
Immagine:
231,63 KB

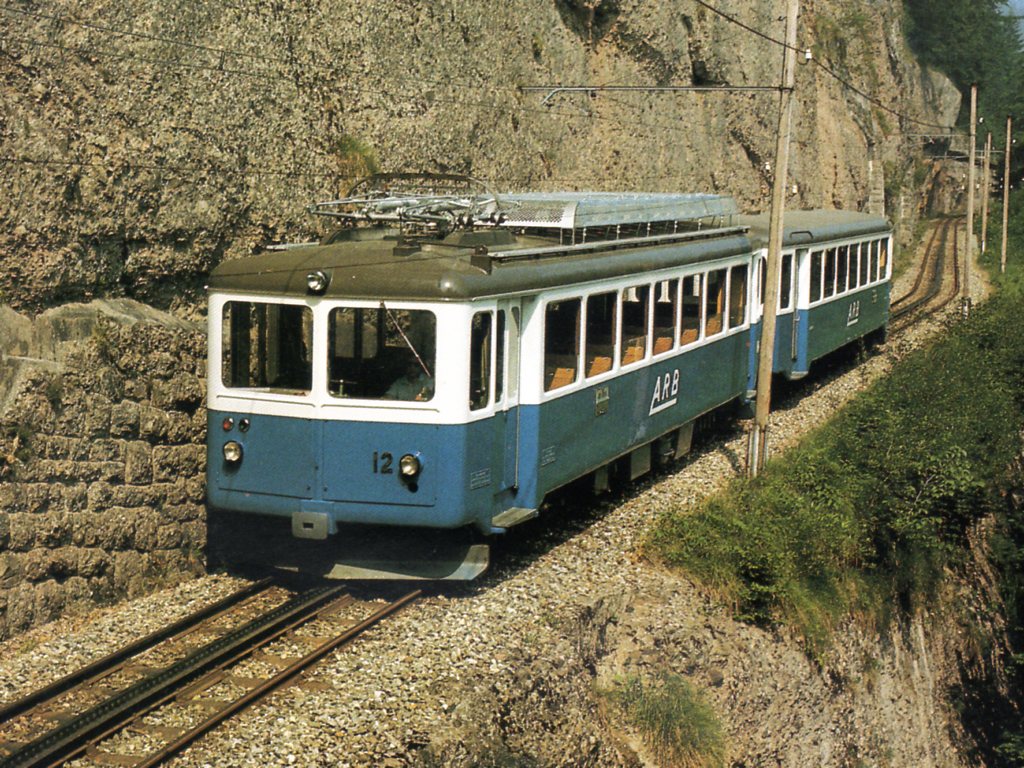

Ma un diorama a binario semplice, cremagliera tranne, tipo questa foto relativa alla Arth-Rigi-Bahn
Immagine:
262,54 KB
L'idea è questa.
A presto con la costruzione.....
- MrMassy86
- Socio GAS TT
- Messaggi: 15634
- Iscritto il: sabato 10 novembre 2012, 15:42
- Nome: Massimiliano
- Regione: Toscana
- Città: Capannori
- Ruolo: Moderatore
- Stato: Non connesso
Re: Nuovo binario programmazione - scala H0-1:87
- matteob
- Messaggi: 886
- Iscritto il: venerdì 12 giugno 2015, 12:06
- Nome: matteo
- Regione: Veneto
- Città: San Bonifacio
- Stato: Non connesso
Re: Nuovo binario programmazione - scala H0-1:87
- Egidio
- Messaggi: 13756
- Iscritto il: giovedì 17 maggio 2012, 13:26
- Nome: Egidio
- Regione: Abruzzo
- Città: Ortona
- Stato: Non connesso
Re: Nuovo binario programmazione - scala H0-1:87
siamo sempre costretti a cambiare o migliorare qualcosa. Le idee non mancano e cerchiamo di adattarle e di attuarle al meglio.
Bravo Roberto. Saluti. Egidio.
- roy67
- Socio GAS TT
- Messaggi: 6485
- Iscritto il: domenica 27 gennaio 2013, 8:13
- Nome: Roberto
- Regione: Emilia Romagna
- Città: Parma
- Ruolo: Moderatore
- Stato: Non connesso
Re: Nuovo binario programmazione - scala H0-1:87
Intanto che s'inchioda un binario sopra un assetta, perché non perderci qualche "minuto" creando anche un po' di scenografia?
E perché a questo punto non provare a creare scenografie mai provate, per farsi un po' d'esperienza per il plastico?
E quando avremo finito, oltre che al binario di programmazione, avremo anche un ottimo set fotografico per modelli (a patto d'essere riusciti a fare una bella scenografia)
Ecco qua lo scopo: Tre piccioni con "mezza fava" (A Parma si dice: "Poca spesa - Tanta resa").
Quindi, tornando a noi.....

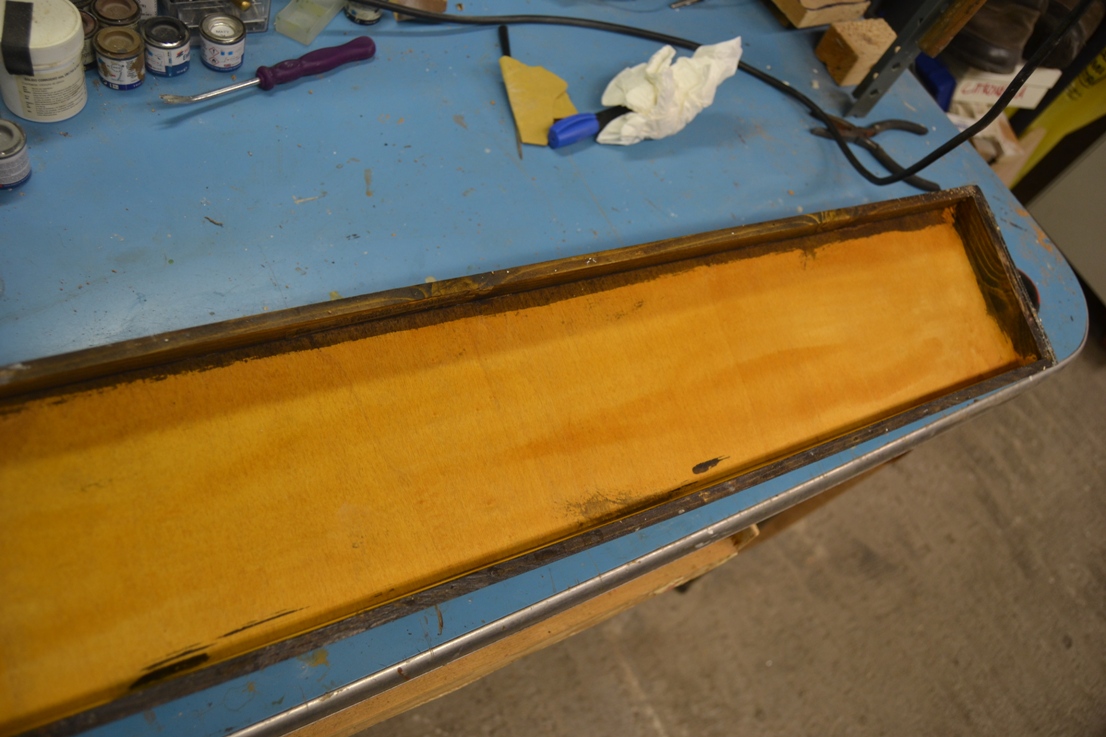

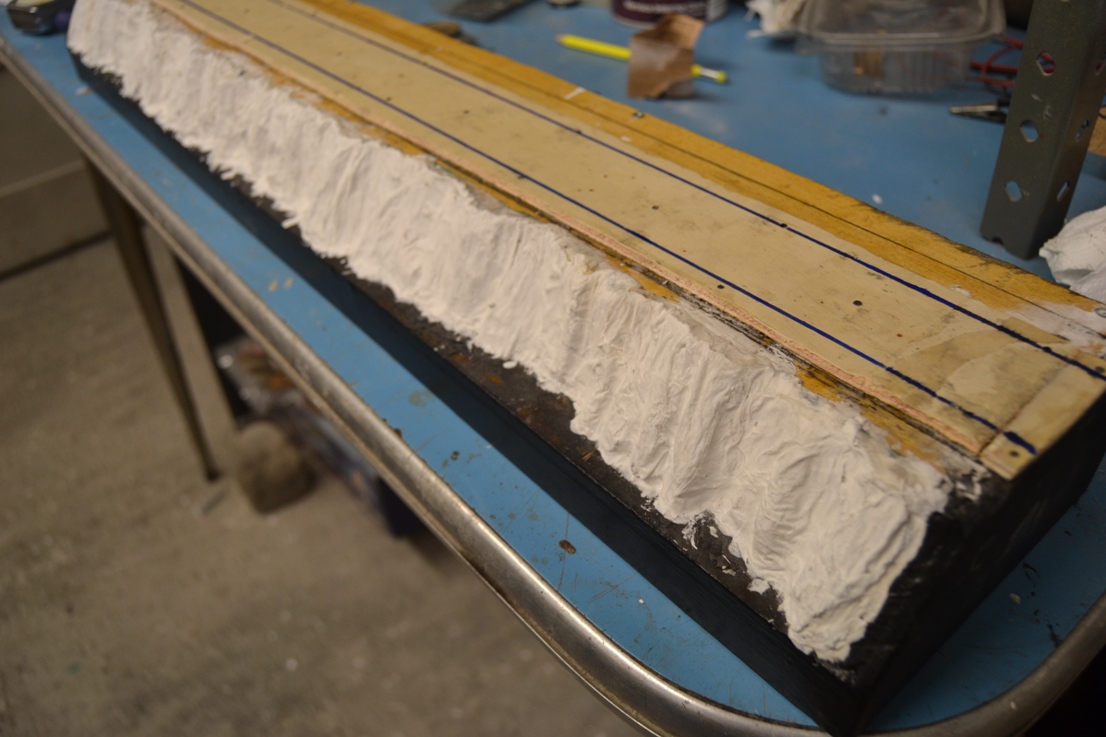

Ho costruito uno scatolato di 750 mm di lunghezza e 150 di larghezza, con avanzi di multistrato del plastico, sopra cui ho incollato un altro piano di multistrato largo 100 e lungo sempre 750, tenendolo sopraelevato dal primo di circa 50 mm. Lo scopo è quello di voler ricreare un binario di montagna, sul bordo di una scarpata.
Immagine:

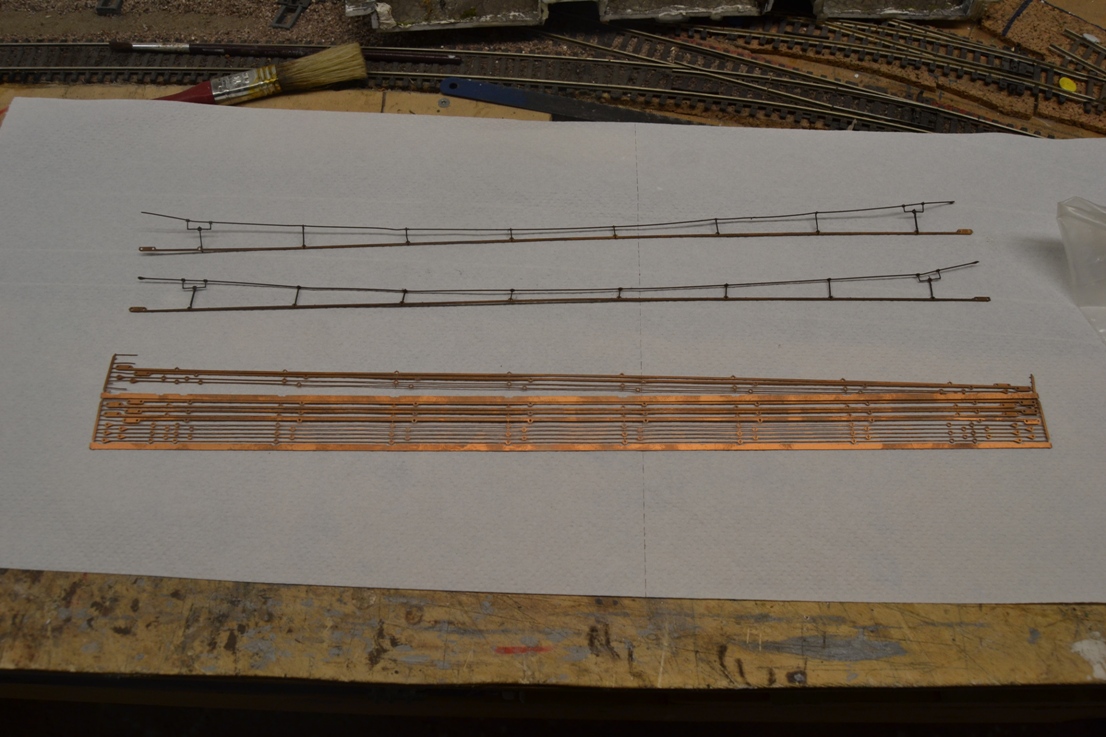

La lunghezza, ovvero 750 mm, è data dalla lunghezza di avanzi di catenaria di “Ma il treno” smantellati dal vecchio plastico. Lunghezza fra i pali 350 mm. Con 750 mm avrò la lunghezza ideale per avere i pali esterni non troppo a filo del diorama ma un paio di centimetri all’interno. Anche per il vecchio binario tenni conto della catenaria, ma usando solo 2 pali, 360 mm in tutto, con i pali appena a filo.

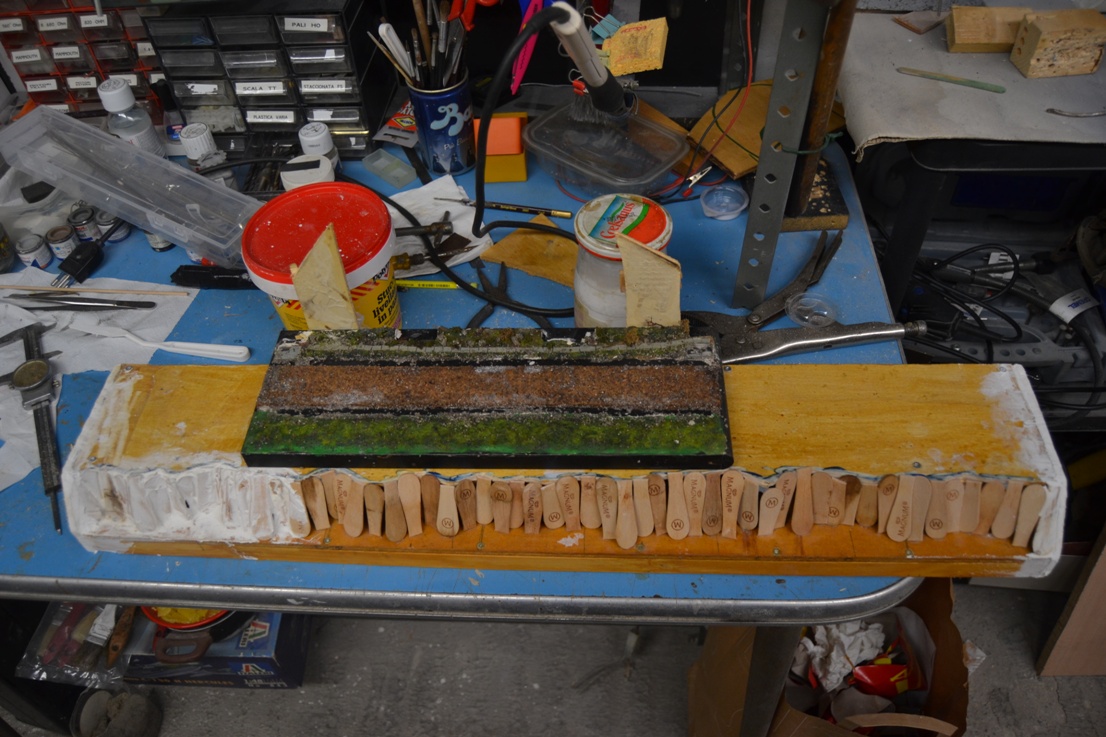

Immagine:
Immagine:
<font color="red">Il vecchio binario appoggiato sopra al telaio del nuovo</font id="red">
L’altezza di 50 mm della costa inferiore del diorama l’ho, da prima chiusa con pezzi di stecco per gelati, poi coperta con carta igienica bagnata con vinilica. A quel punto, una volta asciutta la vinilica, ho aggiustato di stucco per legno, creando le asperità della roccia.
Immagine:

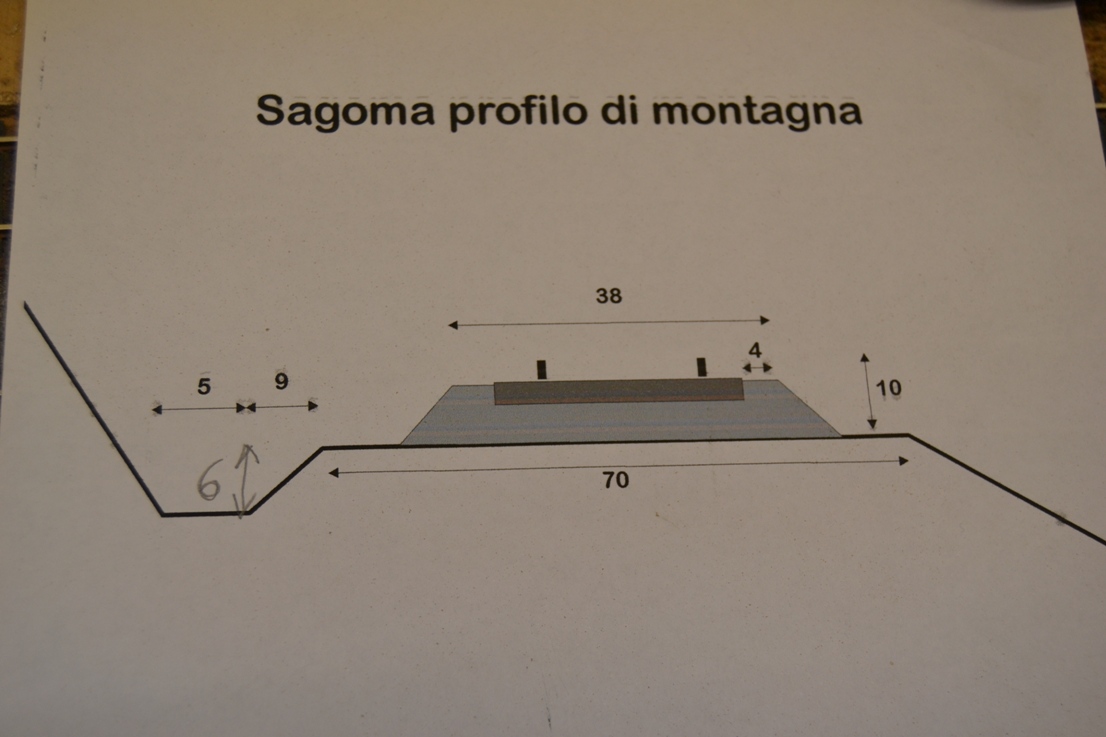

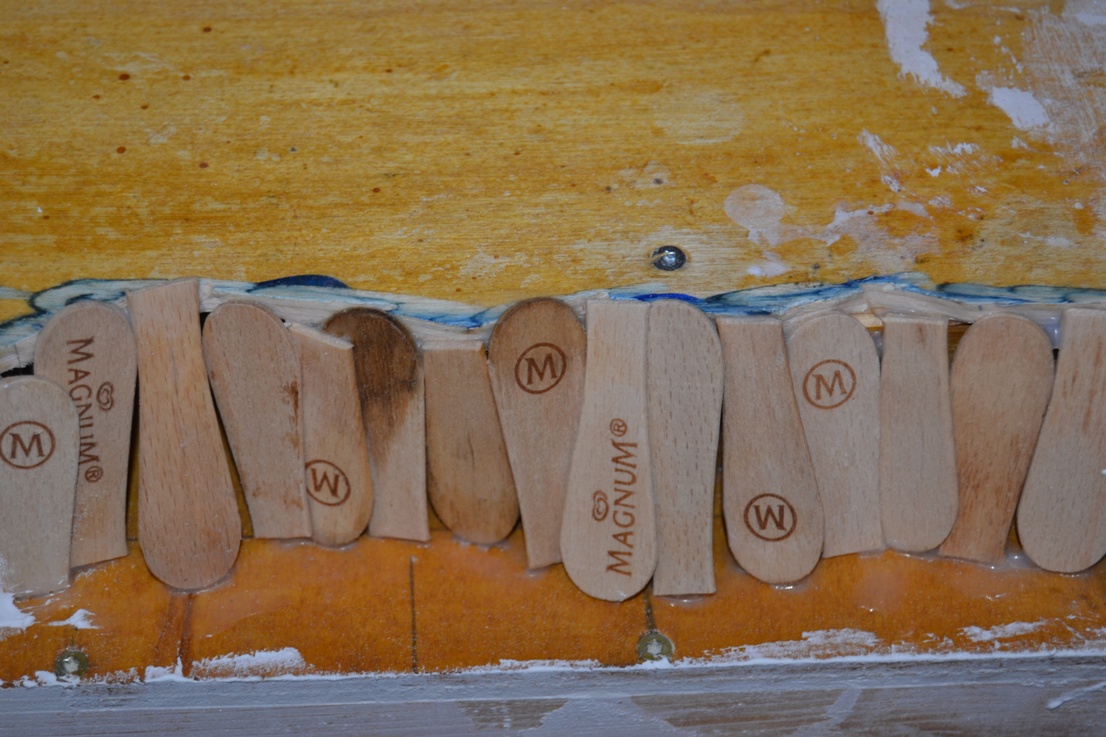

Poi ho aggiunto un pezzo di 70 mm di larghezza, a simulare il profilo montano, le fondamenta della massicciata…
Quello dato dalle norme NEM. Bisogna attenervisi, anche per un diorama del “cavolo” come questo. Ne guadagnerà il realismo. Ho rifatto il disegno con generose dimensioni, per mia comodità. Appeso in bacheca riuscirò a vedere le misure anche da alcuni metri…. Senza occhiali….[:I]
Immagine:

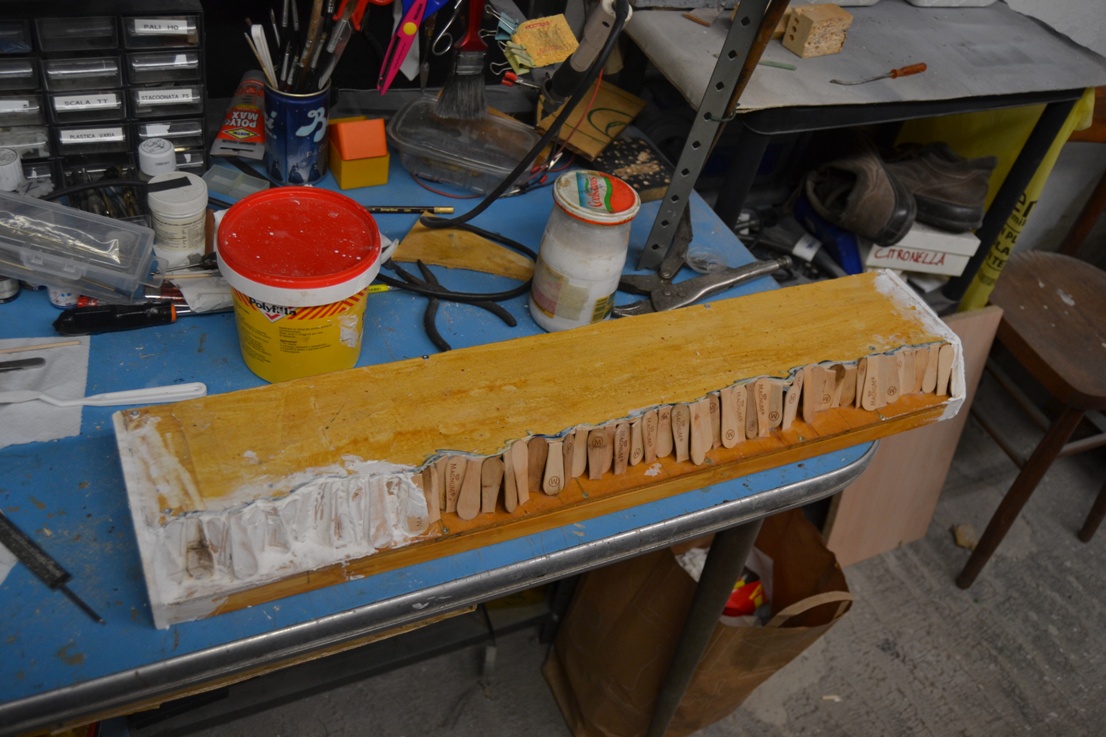

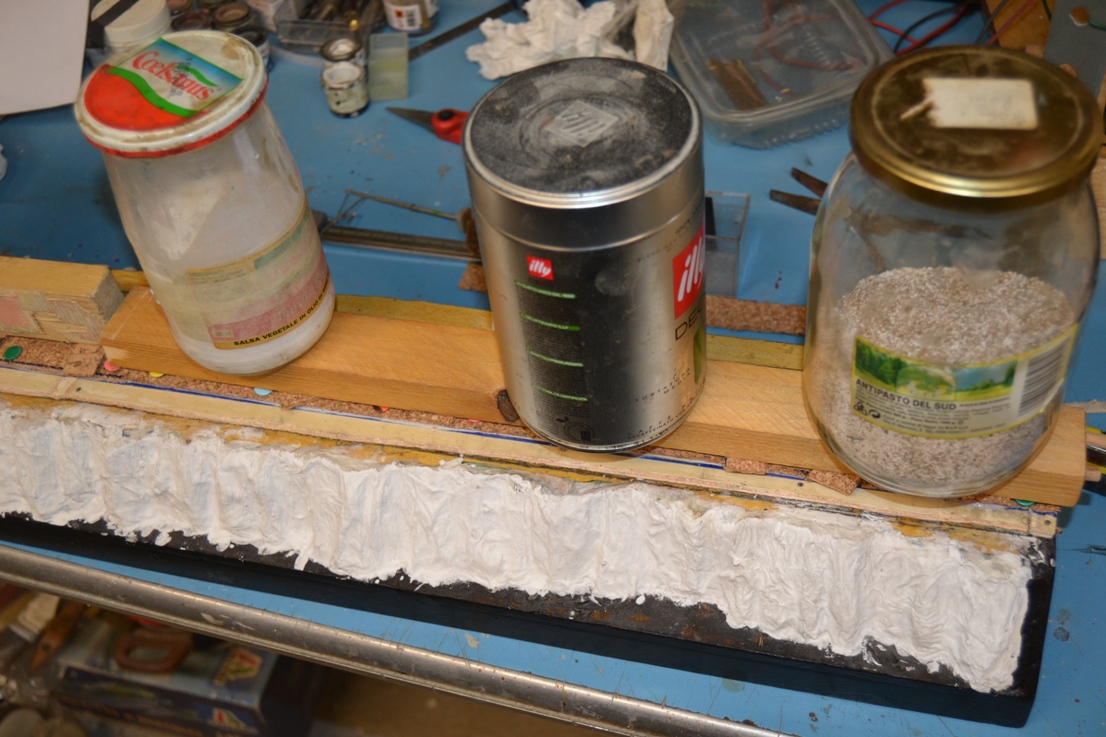

Come dicevo, ho incollato e inchiodato un pezzo di multistrato da 6 mm sopra al precedente per creare la base di fondamenta della massicciata.
Immagine:
300,01 KB
Immagine:
383,33 KB
Continua.......
- Egidio
- Messaggi: 13756
- Iscritto il: giovedì 17 maggio 2012, 13:26
- Nome: Egidio
- Regione: Abruzzo
- Città: Ortona
- Stato: Non connesso
Re: Nuovo binario programmazione - scala H0-1:87
- MrMassy86
- Socio GAS TT
- Messaggi: 15634
- Iscritto il: sabato 10 novembre 2012, 15:42
- Nome: Massimiliano
- Regione: Toscana
- Città: Capannori
- Ruolo: Moderatore
- Stato: Non connesso
Re: Nuovo binario programmazione - scala H0-1:87
Ottimo anche il riutilizzo dei bastoncini del gelato, come si dice, nel modellismo tutto si può riutilizzare e non si butta via niente
Massimiliano
- v200
- Messaggi: 10390
- Iscritto il: domenica 3 maggio 2015, 18:31
- Nome: roberto
- Regione: Piemonte
- Città: Torino
- Ruolo: Moderatore
- Stato: Non connesso
Re: Nuovo binario programmazione - scala H0-1:87
l'idea di fare un binario di programmazione che serva anche come set fotografico mi interessa molto.
Per mia esperienza ho aggiunto un deviatoio, a volte utile per vedere piccoli difetti ai carrelli o ingranaggi.
- roy67
- Socio GAS TT
- Messaggi: 6485
- Iscritto il: domenica 27 gennaio 2013, 8:13
- Nome: Roberto
- Regione: Emilia Romagna
- Città: Parma
- Ruolo: Moderatore
- Stato: Non connesso
Re: Nuovo binario programmazione - scala H0-1:87
v200 ha scritto:
Per mia esperienza ho aggiunto un deviatoio.....
L'idea di partenza era quella. Ho una decina di deviatoi Roco-Line (WI15), perché non fare un diorama DCC con deviate..... etc....
Poi ho pensato.... No!
Siamo sinceri... Noi (intendo "noi" modellisti smanettatori) sappiamo (dovremmo sapere) che ci sono cose prioritarie e cose che sono meno di secondarie e/o accessorie.
Quindi un motore elettrico di un modello ha 3 verifiche importanti:
- Velocità minima fornendo la massima potenza (che non è la velocità minima di rotazione, ma quella in cui riesce a "spuntare" sotto massimo carico).
- Velocità massima di rotazione
- Captazione al minimo.
Ordunque........
- La massima velocità la testiamo sul plastico con un convoglio agganciato. Non costruiamo un altro plastico per i test....
- La captazione, se abbiamo un plastico, la testiamo attraversando il piazzale stazione, con convoglio, al minimo velocità. Almeno 4-5 deviatoi di filata...
- Rimane il minimo.. Beh.. Ecco perché ho cambiato idea ed ho creato un semplice binario dritto.
- v200
- Messaggi: 10390
- Iscritto il: domenica 3 maggio 2015, 18:31
- Nome: roberto
- Regione: Piemonte
- Città: Torino
- Ruolo: Moderatore
- Stato: Non connesso
Re: Nuovo binario programmazione - scala H0-1:87
Con l' età piegarsi diventa sempre più scomodo
- roy67
- Socio GAS TT
- Messaggi: 6485
- Iscritto il: domenica 27 gennaio 2013, 8:13
- Nome: Roberto
- Regione: Emilia Romagna
- Città: Parma
- Ruolo: Moderatore
- Stato: Non connesso
Re: Nuovo binario programmazione - scala H0-1:87
Io ho pensato così perché ho queste priorità/necessità....
Proseguendo....

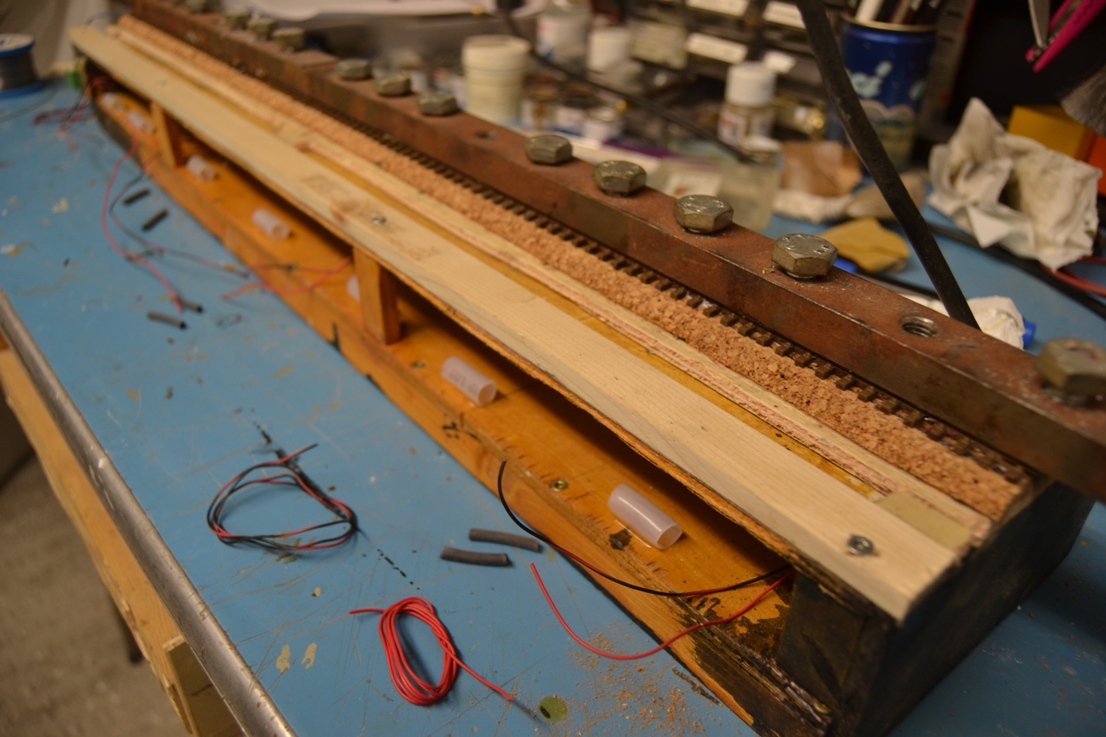

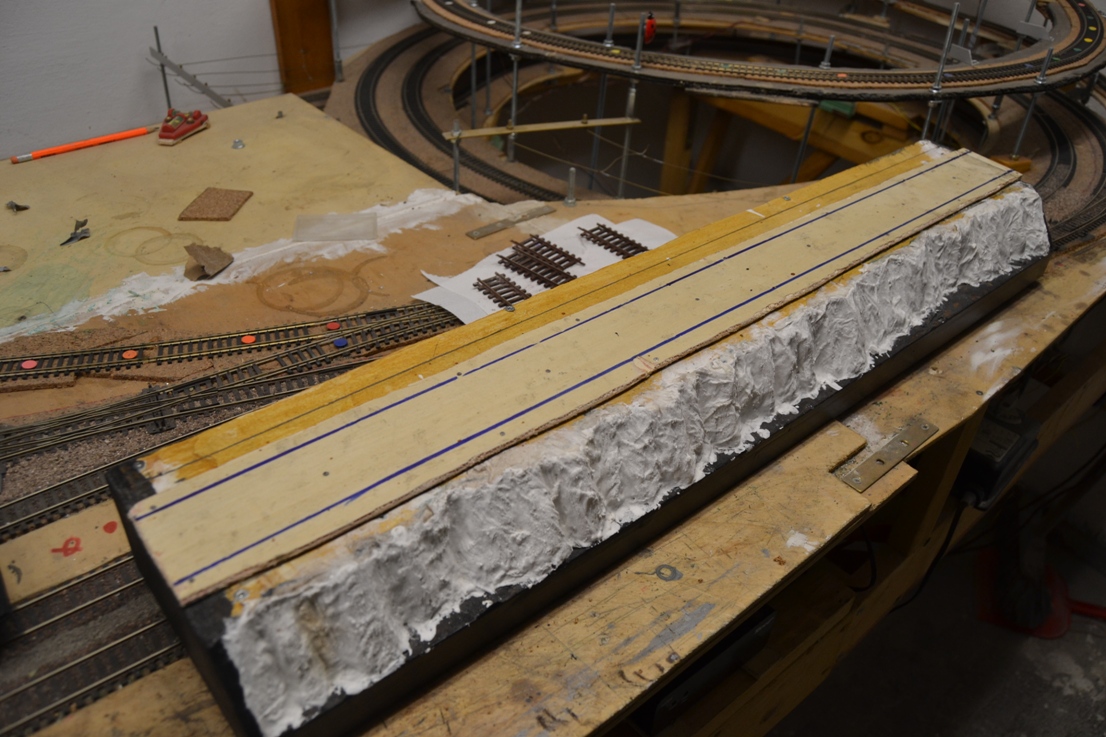

Poi ho incollato il sughero sopra la base per creare il piano massicciata, su cui installare i binari.
Immagine:
374,59 KB

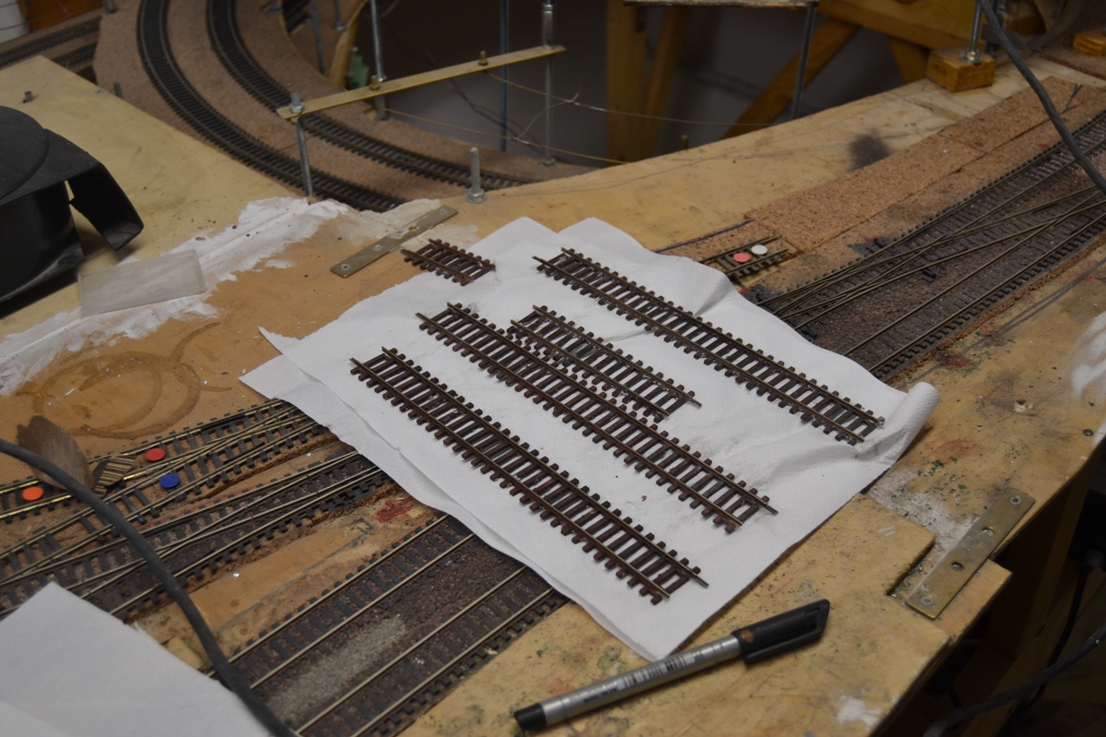

I binari che ho utilizzato provengono dal vecchio plastico che smantellai verso la fine dei lontani anni ’90, dopo la ricostruzione, dal precedente, di un altro timido plastico…. La lunghezza del diorama, 750 mm, necessita l’utilizzo di 3 pezzi da 230 mm, ovvero i “G1” ed un pezzo da 57,5 mm, siglato “G ¼”.
Ovviamente essendo binari di recupero avevano necessità di una “rinfrescata”.
Sono stati quindi puliti, lavati e riverniciati sulle traversine con Puravest “ruggine rotaia” (vernice standard per i binari del modulare GasTT) e “Humbrol Matt 186” sul lato profilo rotaia.
Altri binari e deviatoi, di questa provenienza, troveranno posto sull’attuale plastico…..
Immagine:
394,15 KB
continua......
- benigni99
- Socio GAS TT
- Messaggi: 1130
- Iscritto il: domenica 10 agosto 2014, 14:42
- Nome: Filippo
- Regione: Toscana
- Città: Firenze
- Stato: Non connesso
Re: Nuovo binario programmazione - scala H0-1:87
"Imparare a vedere è il tirocinio più lungo in tutte le arti." Edmond De Goncourt
- roy67
- Socio GAS TT
- Messaggi: 6485
- Iscritto il: domenica 27 gennaio 2013, 8:13
- Nome: Roberto
- Regione: Emilia Romagna
- Città: Parma
- Ruolo: Moderatore
- Stato: Non connesso
Re: Nuovo binario programmazione - scala H0-1:87

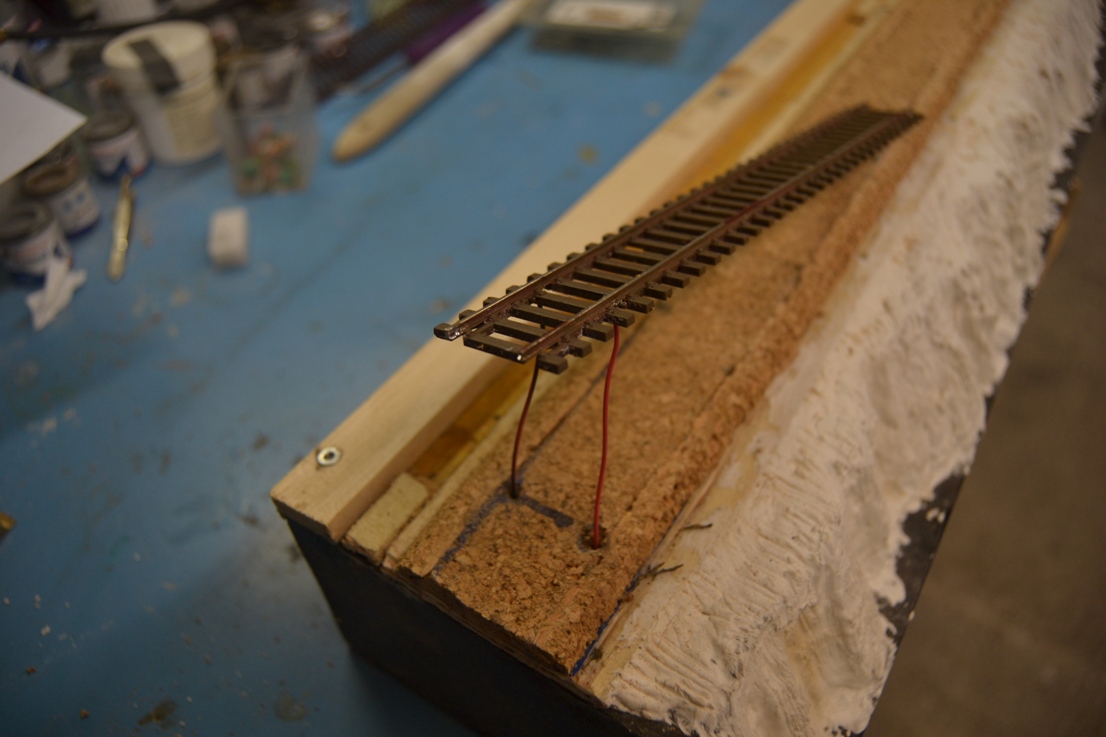

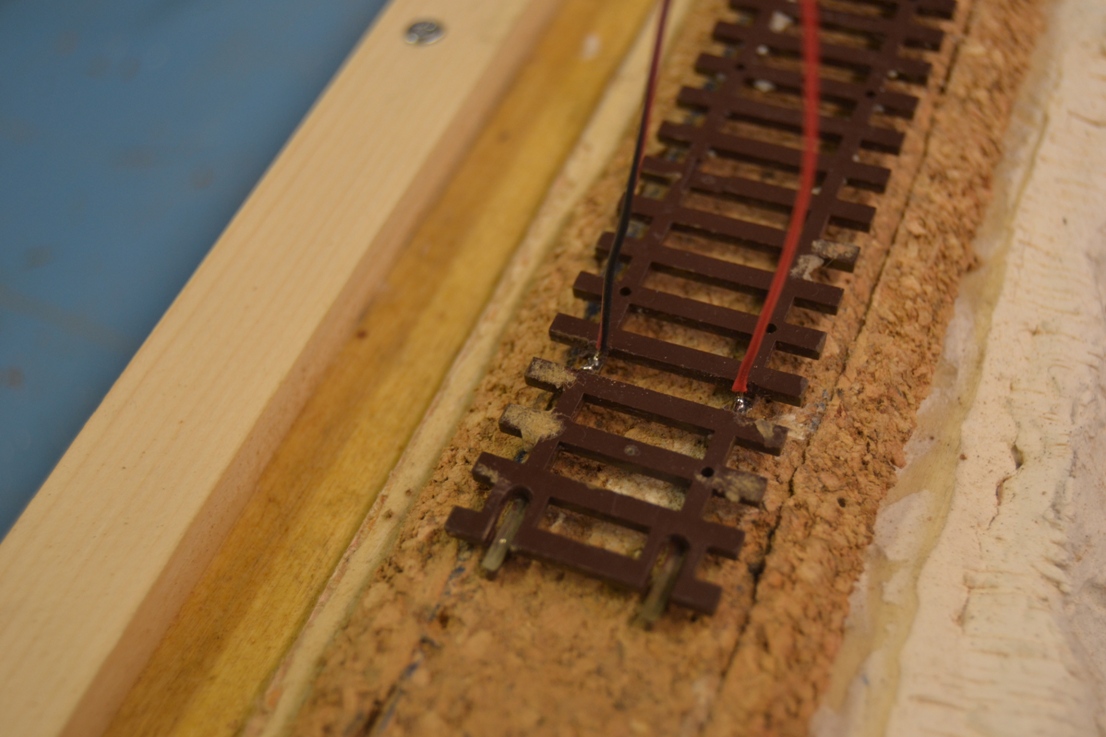

Ho poi saldato i fili di alimentazione ai profili.
Trattandosi di binario di programmazione non ci si può permettere che vi siano “vuoti” di captazione. Ho quindi saldato i fili di alimentazione a tutti gli spezzoni che andranno uniti, solo per avere più sicurezza nel risultato “trasmissione dati” ed eliminare un eventuale “isolamento rotaia” generato da colla vinilica colata e penetrata all’interno di una scarpetta di giunzione.
Immagine:
285,19 KB

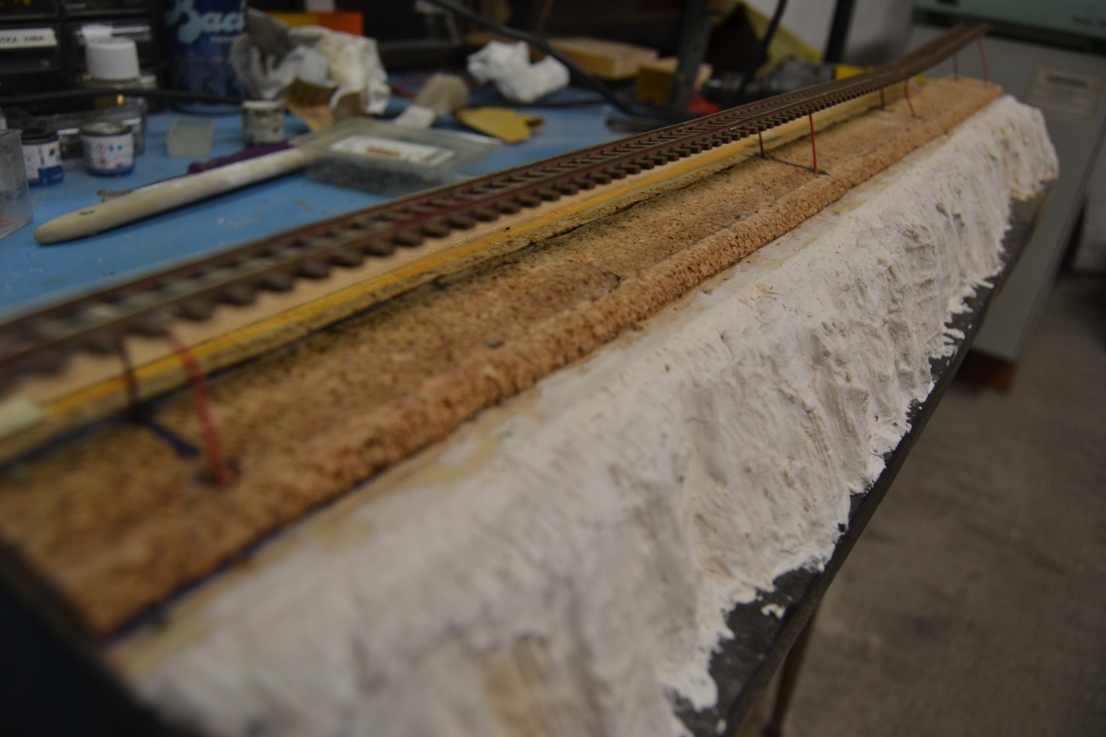

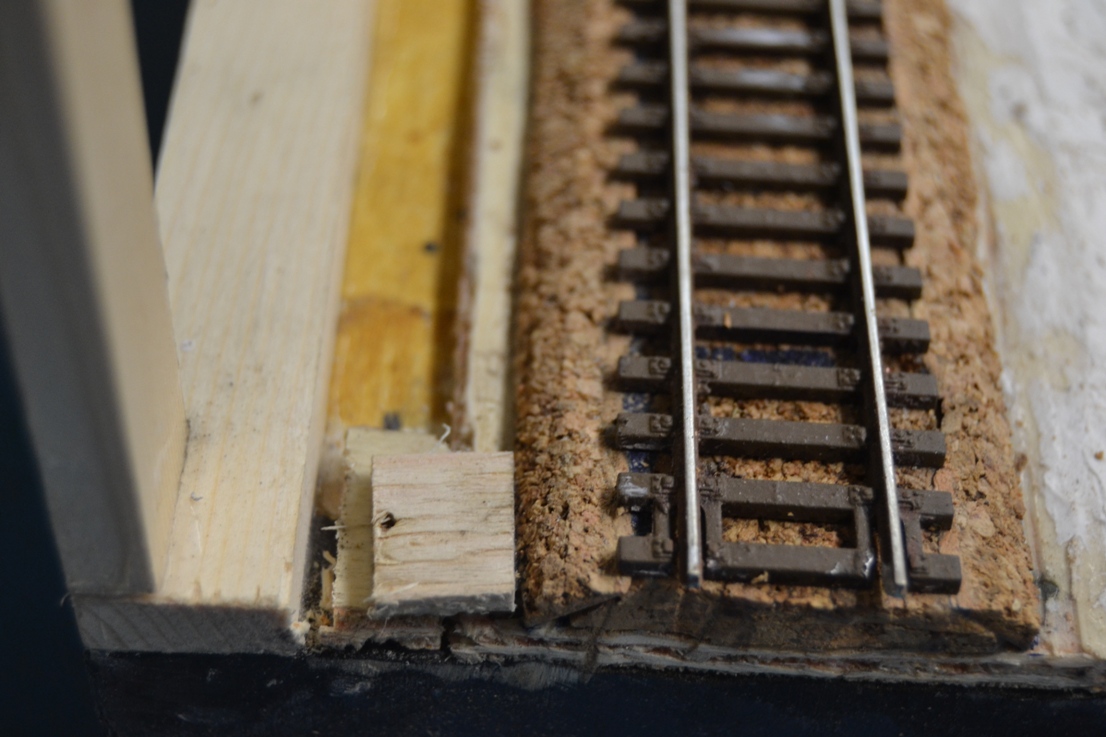

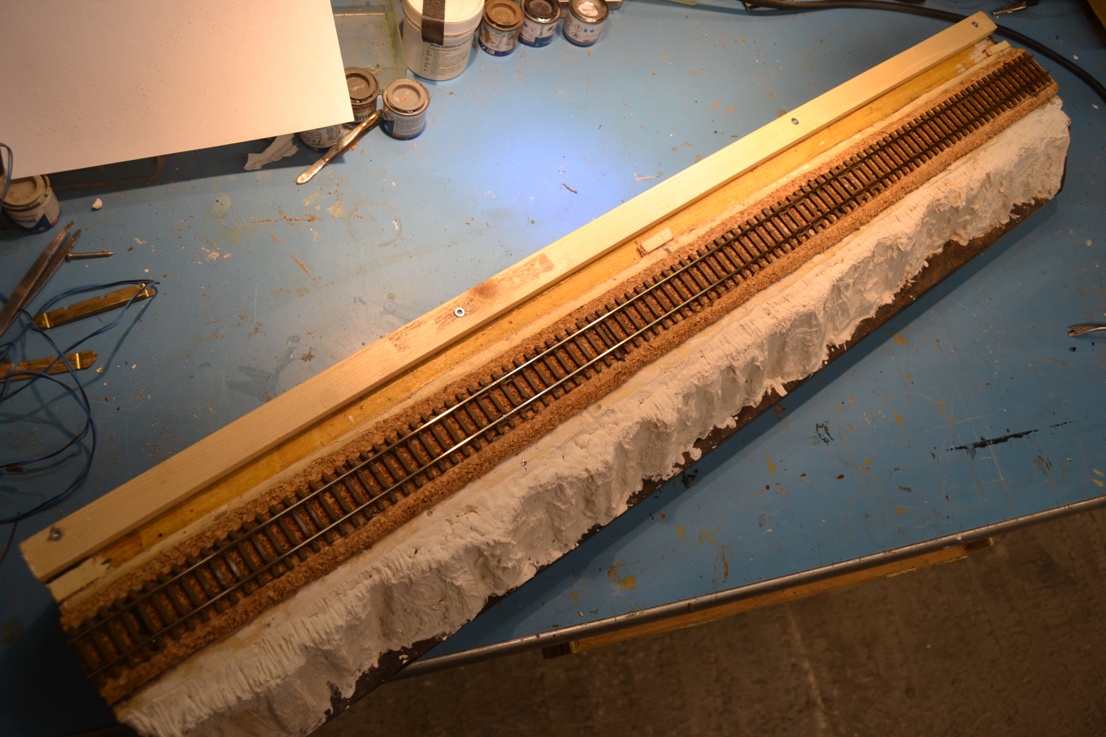

Dopo aver forato il piano per far passare i fili, i binari sono stati ovviamente posati ed incollati alla base di sughero con colla vinilica diluita.
Immagine:
264,77 KB
Immagine:
275,12 KB
Immagine:
334,83 KB
Continua.........
- roy67
- Socio GAS TT
- Messaggi: 6485
- Iscritto il: domenica 27 gennaio 2013, 8:13
- Nome: Roberto
- Regione: Emilia Romagna
- Città: Parma
- Ruolo: Moderatore
- Stato: Non connesso
Re: Nuovo binario programmazione - scala H0-1:87

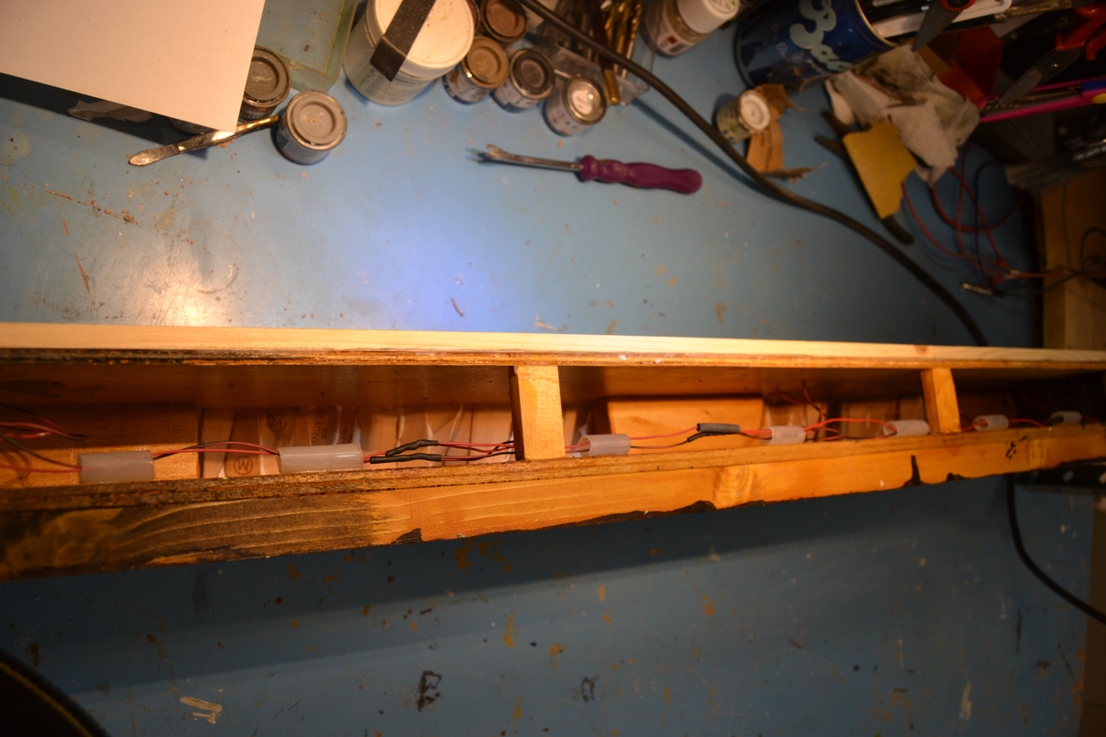

Dopo che la colla si è asciugata ho collegato i fili degli spezzoni al BUS sottostante e pulito le rotaie da eccesso di vernice.
Immagine:
311,98 KB
Immagine:
303,81 KB
Ho anche creato il basamento per plinti dei pali.
Immagine:
298,2 KB
A questo punto i lavori si sono separati. Mentre asciugava la cvolla sul diorama lavoravo sui pali.
Perché direte voi?

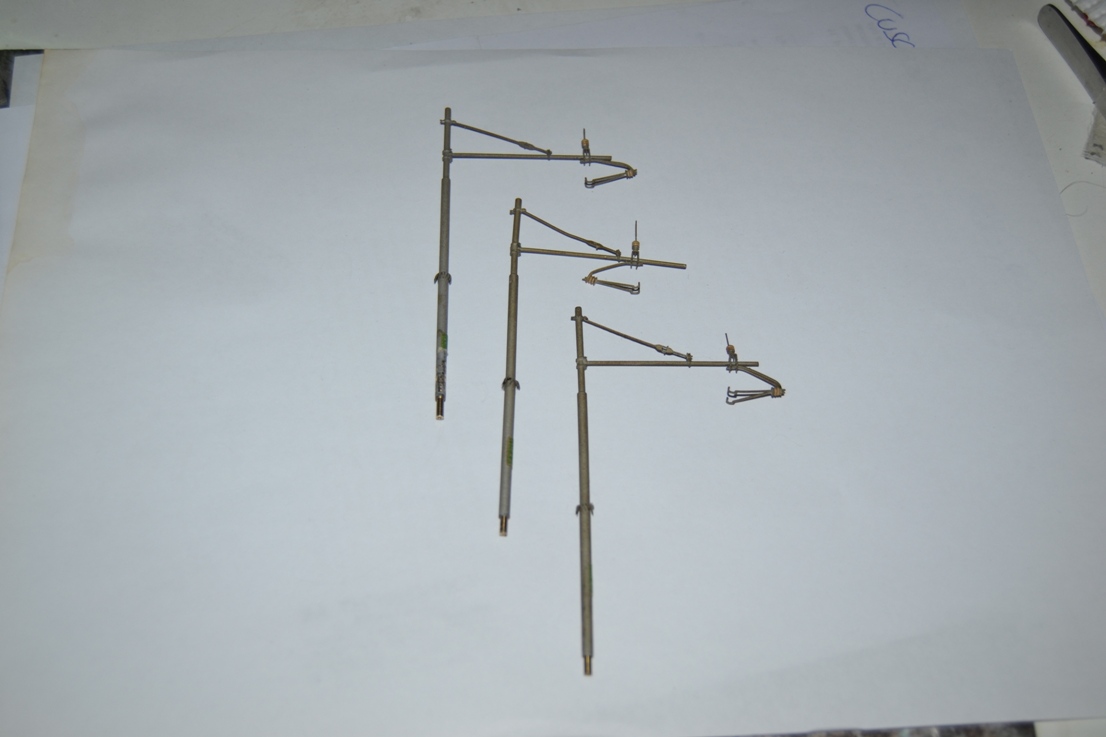

Perché quei pali, nei lontani anni '90, vennero modificati. Purtroppo nel vecchio plastico andavano a cadere sopra ai motori sottoplancia (megavoluminosi) di quei tempi. Quindi la parte filettata di supporto del palo, che andava ad interferire col motore, la tagliai.
I pali sono ora "monchi". Bisogna allungare la parte inferiore ed aggiungere il filetto.
Immagine:
193,04 KB

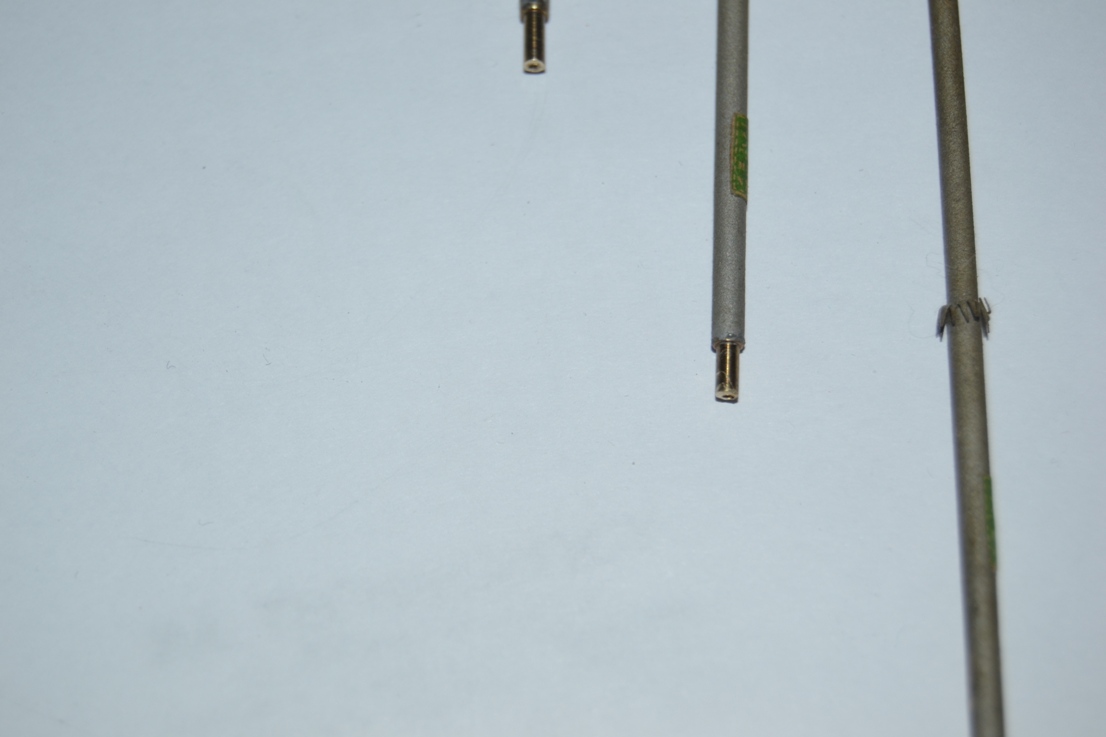

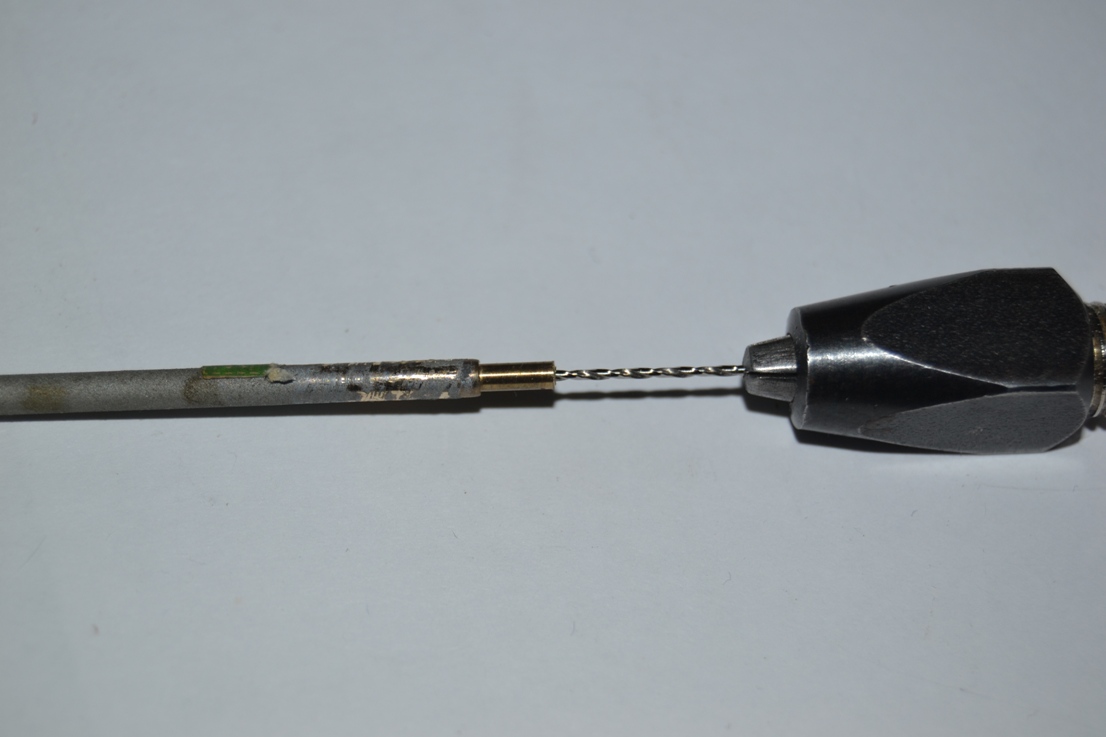

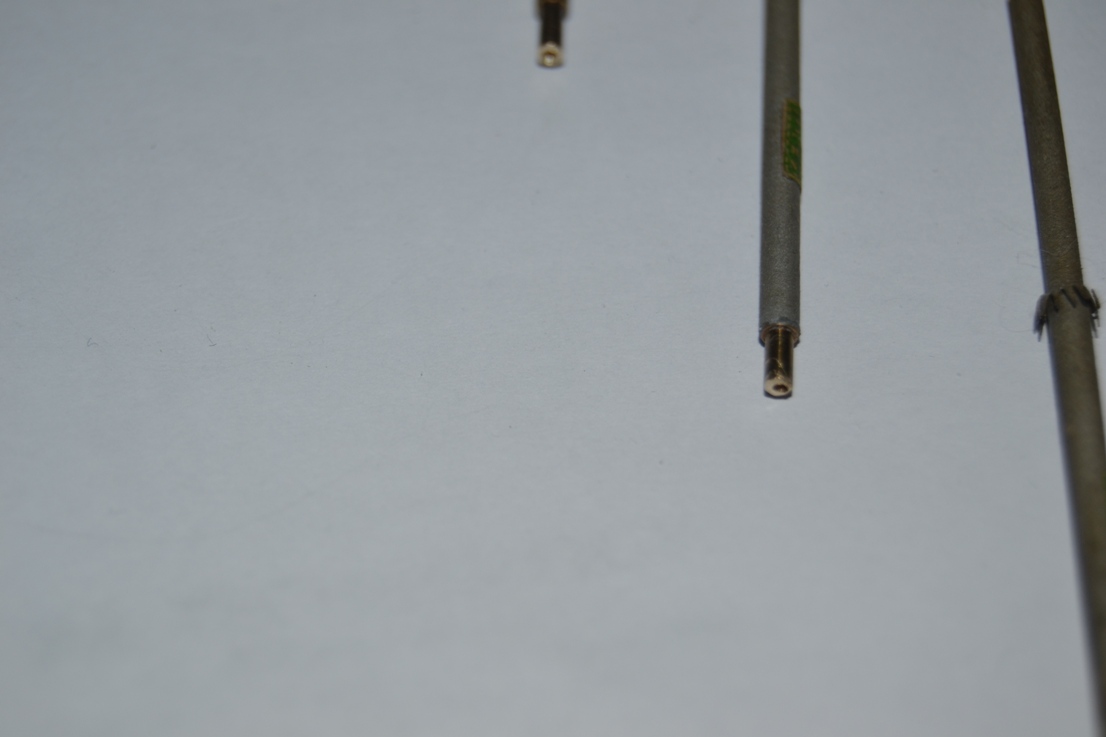

Li ho forati, da prima con il porta punte manuale, per eseguire il centro foro.
Immagine:
193,73 KB
Poi con il dremel per "sfondarlo", con una punta da 0,8 mm.
Immagine:
166,19 KB
Immagine:
188,23 KB

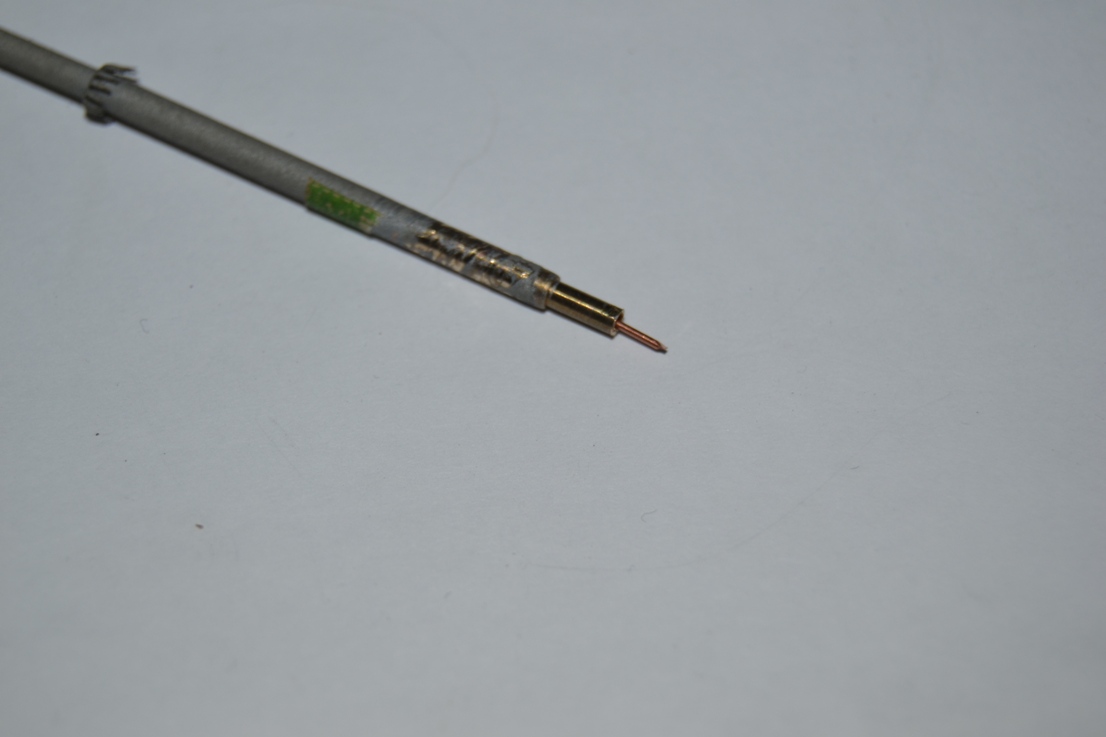

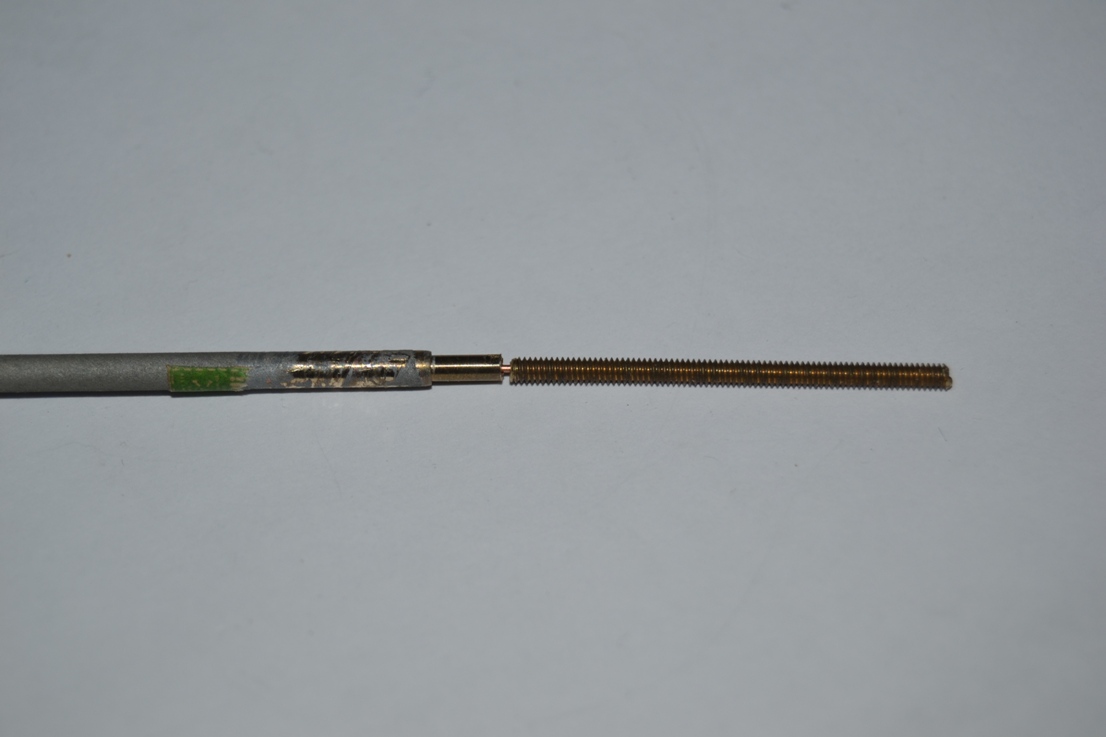

Ovviamente la stessa cosa lìho eseguita su barra filettata di ottone, acquistata proprio per autocostruire i pali.... Ho inserito un filo di rame diametro 0,8 mm e sono pronti per essere saldati.
Immagine:
169,12 KB
Immagine:
174,58 KB
Continua........
- MrPatato76
- Socio GAS TT
- Messaggi: 5547
- Iscritto il: lunedì 27 agosto 2012, 11:14
- Nome: Roberto
- Regione: Lombardia
- Città: Nova Milanese
- Stato: Non connesso
Re: Nuovo binario programmazione - scala H0-1:87
- MrMassy86
- Socio GAS TT
- Messaggi: 15634
- Iscritto il: sabato 10 novembre 2012, 15:42
- Nome: Massimiliano
- Regione: Toscana
- Città: Capannori
- Ruolo: Moderatore
- Stato: Non connesso
Re: Nuovo binario programmazione - scala H0-1:87
- benigni99
- Socio GAS TT
- Messaggi: 1130
- Iscritto il: domenica 10 agosto 2014, 14:42
- Nome: Filippo
- Regione: Toscana
- Città: Firenze
- Stato: Non connesso
Re: Nuovo binario programmazione - scala H0-1:87
Complimenti!!
Filippo
"Imparare a vedere è il tirocinio più lungo in tutte le arti." Edmond De Goncourt
- roy67
- Socio GAS TT
- Messaggi: 6485
- Iscritto il: domenica 27 gennaio 2013, 8:13
- Nome: Roberto
- Regione: Emilia Romagna
- Città: Parma
- Ruolo: Moderatore
- Stato: Non connesso
Re: Nuovo binario programmazione - scala H0-1:87

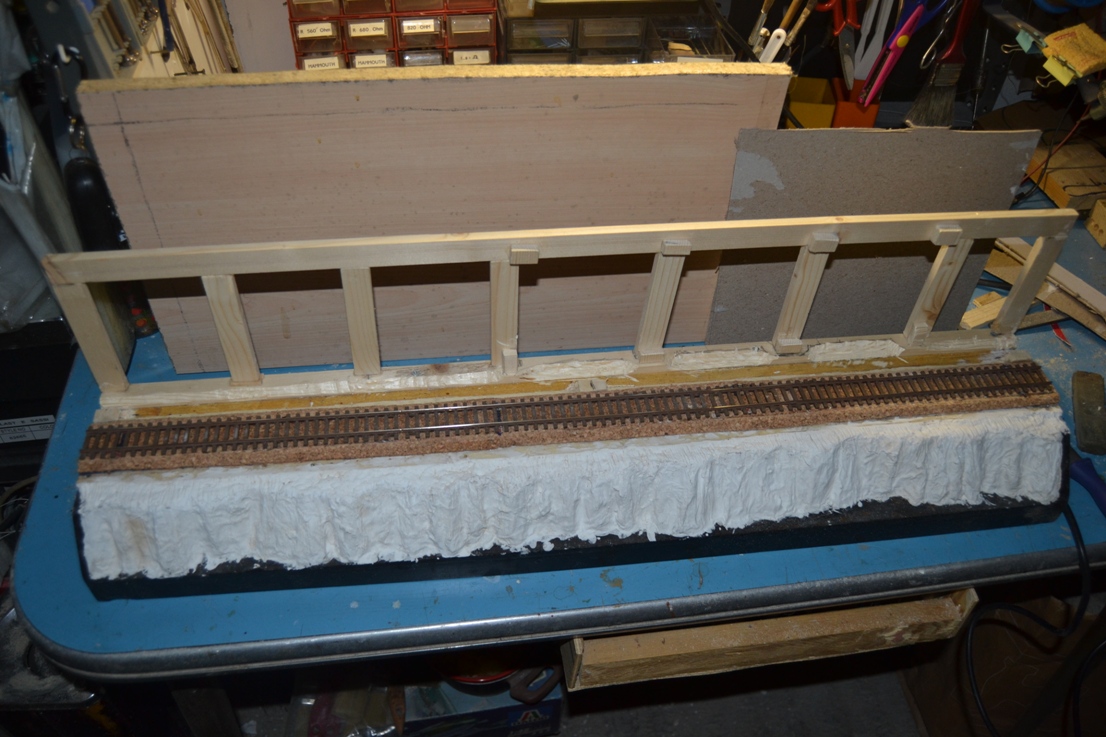

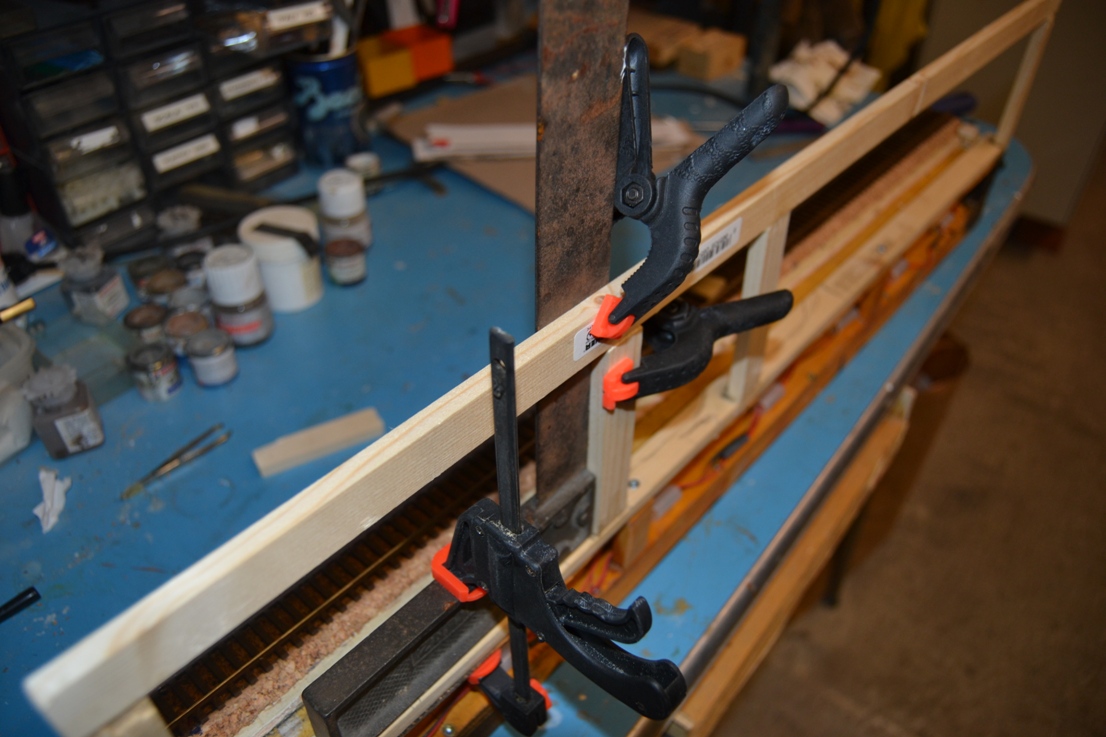

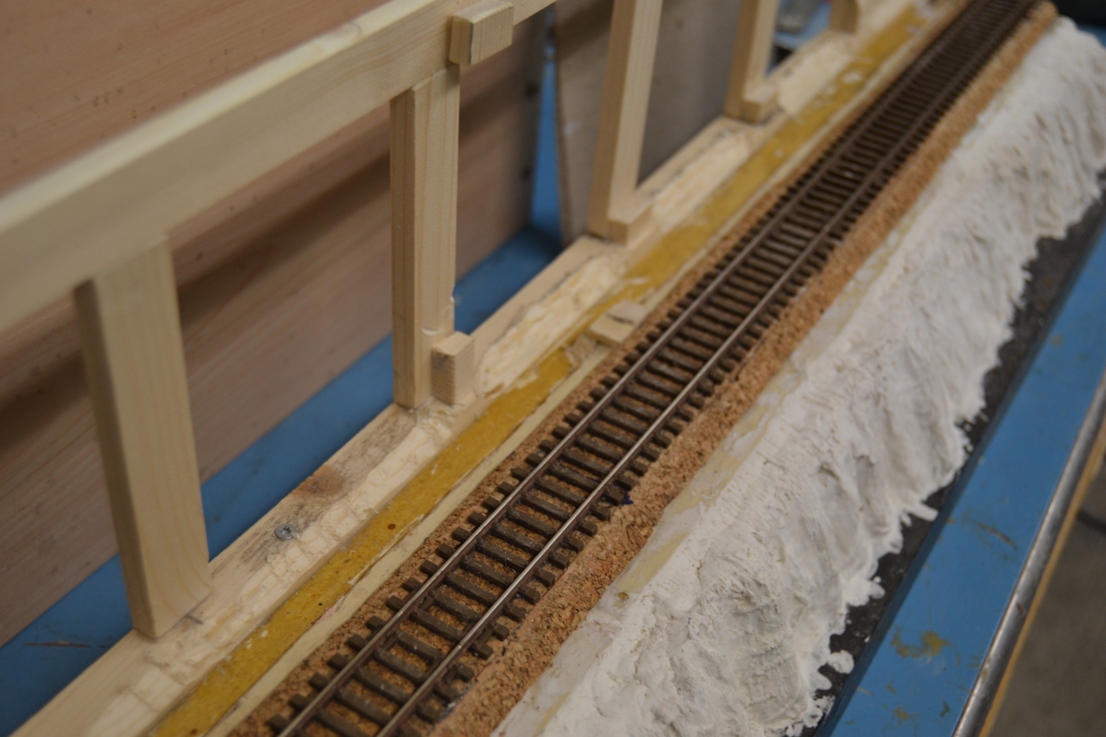

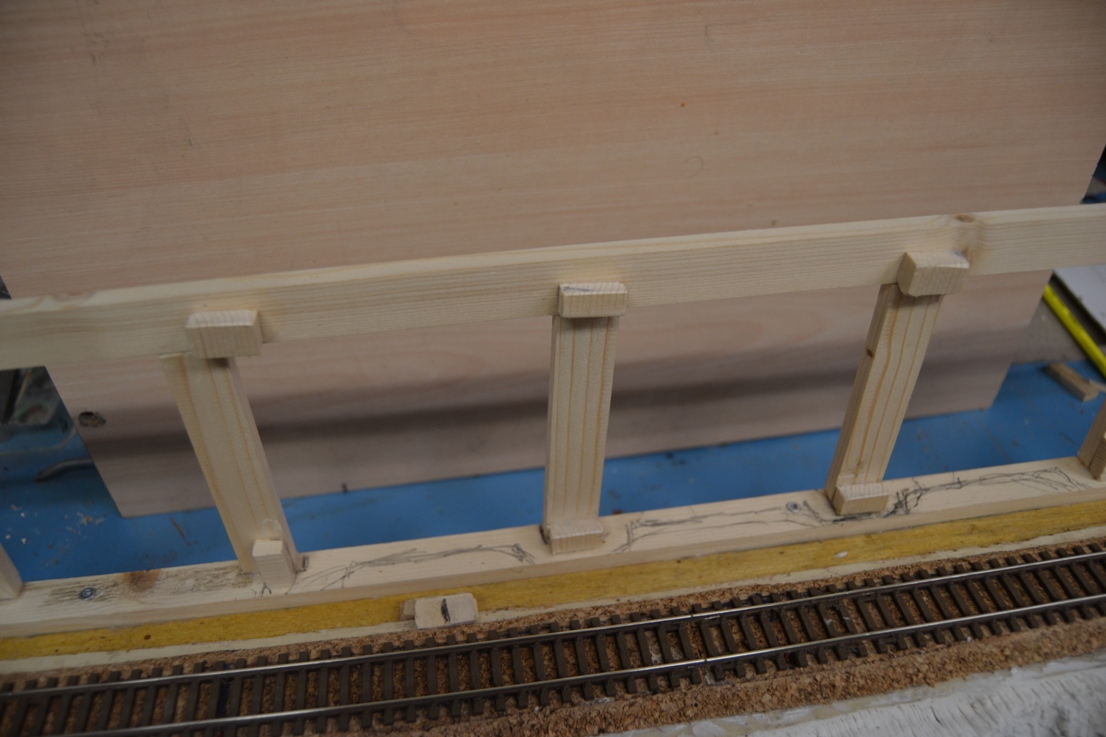

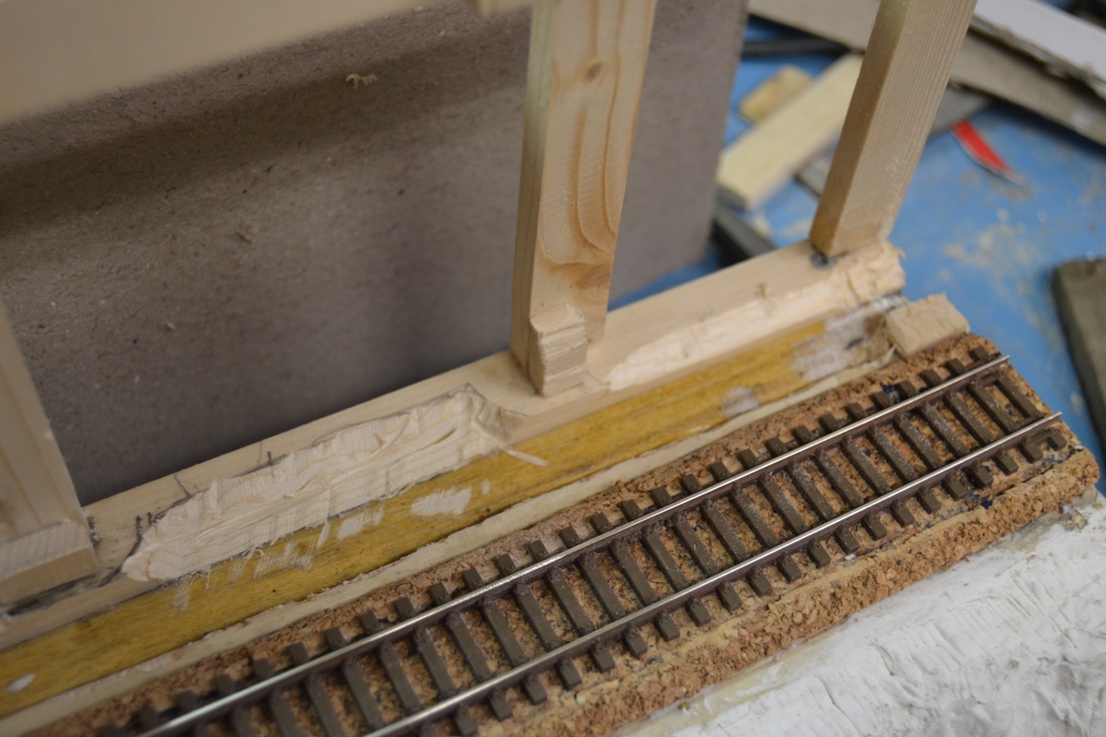

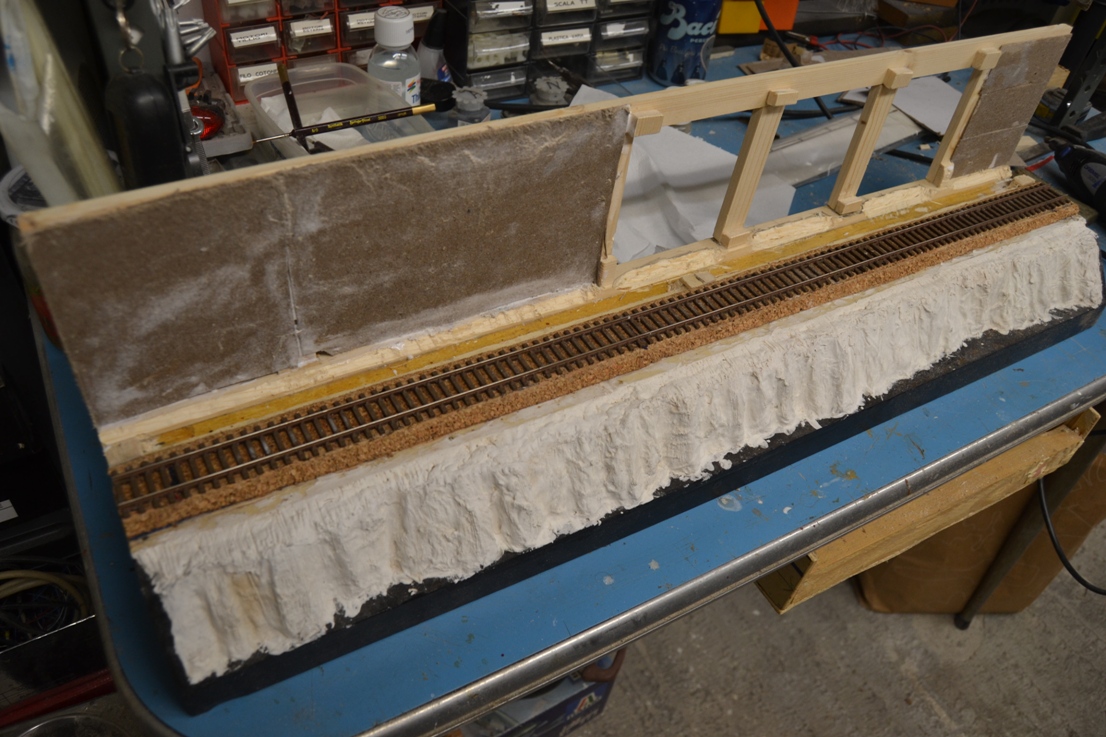

Con dei listelli di abete 10x20 mm ho creato un supporto per lo sfondo, considerando le misure del "vecchio muro", recuperato dall'altro dioramino, che verrà, ovviamente, utilizzato.
Immagine:
305,37 KB
Immagine:
327,55 KB
- roy67
- Socio GAS TT
- Messaggi: 6485
- Iscritto il: domenica 27 gennaio 2013, 8:13
- Nome: Roberto
- Regione: Emilia Romagna
- Città: Parma
- Ruolo: Moderatore
- Stato: Non connesso
Re: Nuovo binario programmazione - scala H0-1:87

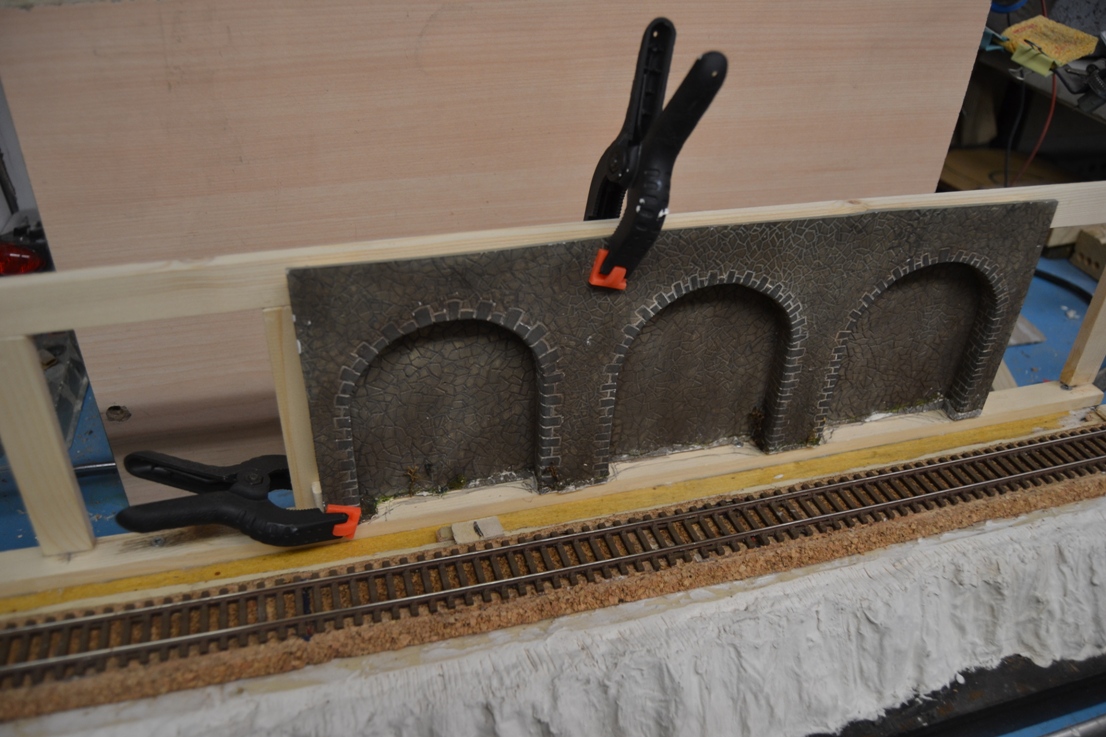

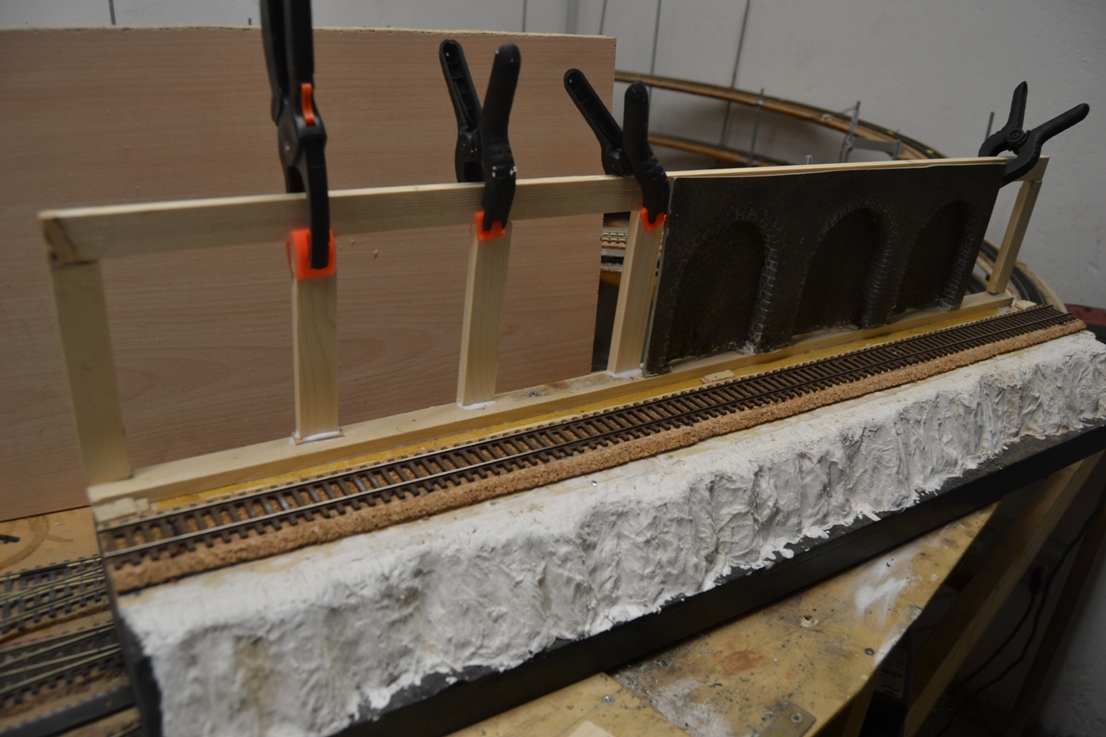

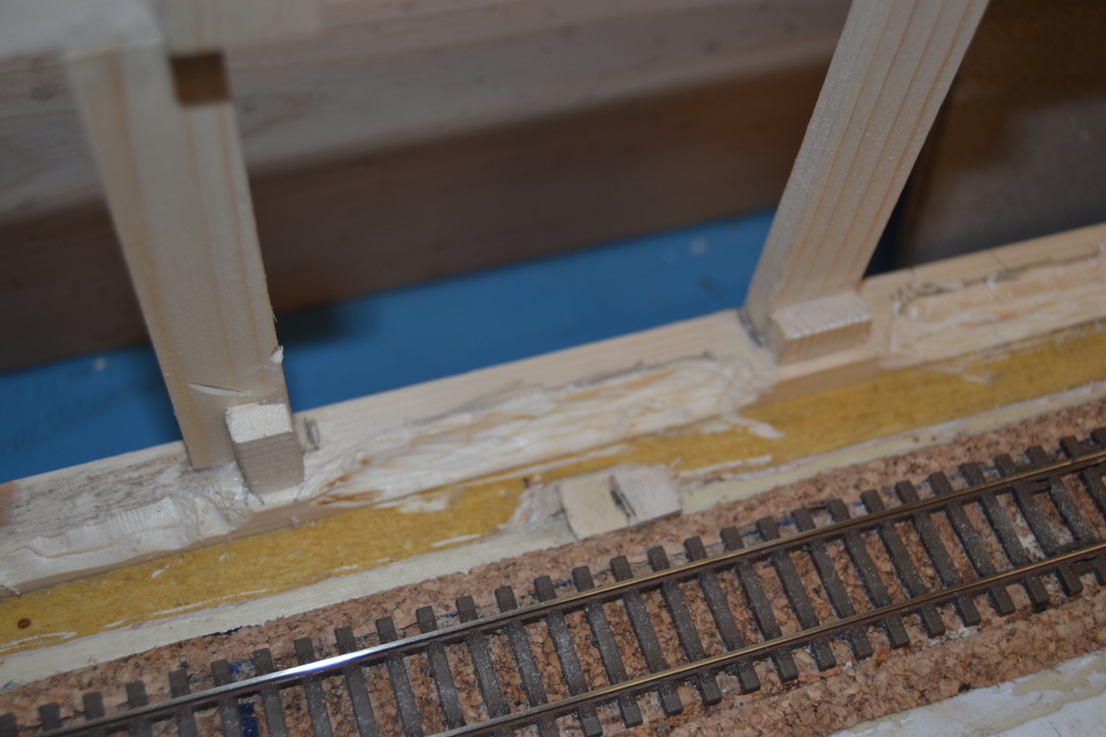

Dopo aver preso bene le misure della posizione del muro di contenimento (che deve ancora ricevere una "pitturata"), segnando sul legno la posizione, ho inserito dei pezzetti di listello di 10 mm di spesore, per allontanarlo dalla parete stessa.
Immagine:
347,18 KB
Immagine:
288,21 KB

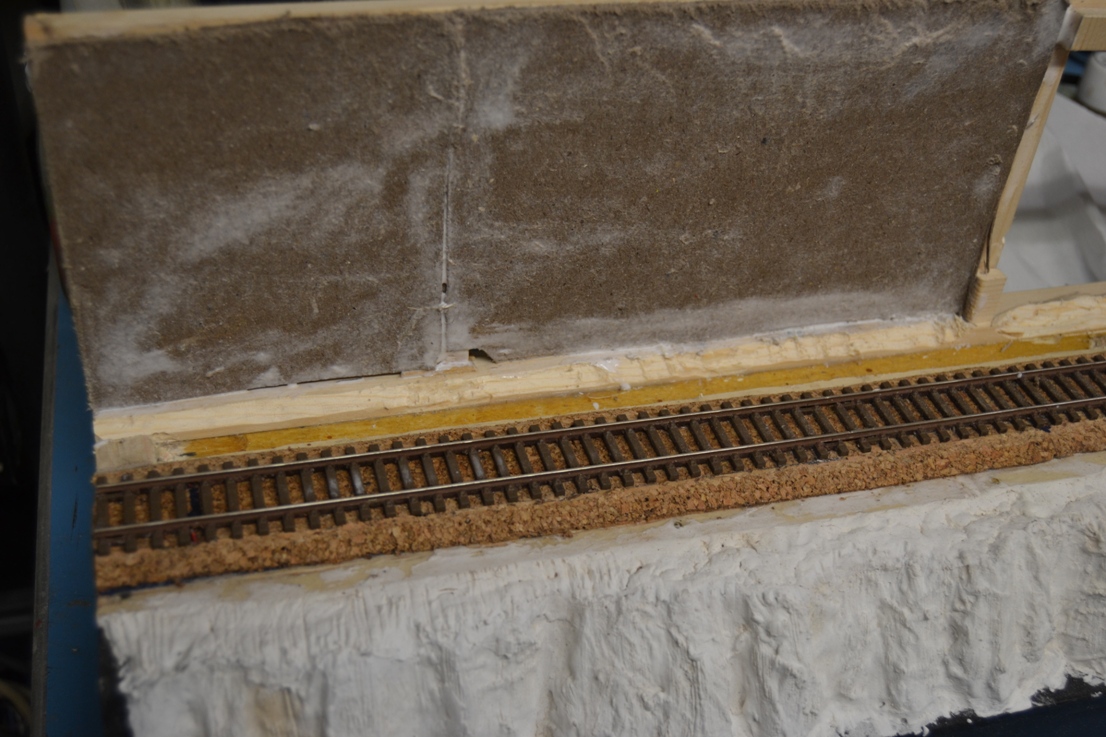

Dopo che la colla che regge gli spessori si è asciugata ho iniziato a smussare gli spigoli con il dremel, per raccordare e rendere più "naturale" quello sfondo che diverrà in parte roccioso
Immagine:
358,99 KB
Immagine:
298,29 KB
Immagine:
340,59 KB
Immagine:
296,91 KB
Ora non resta che aggiustare un po' con stucco per legno.
Continua.....
- MrMassy86
- Socio GAS TT
- Messaggi: 15634
- Iscritto il: sabato 10 novembre 2012, 15:42
- Nome: Massimiliano
- Regione: Toscana
- Città: Capannori
- Ruolo: Moderatore
- Stato: Non connesso
Re: Nuovo binario programmazione - scala H0-1:87
Massimiliano
- benigni99
- Socio GAS TT
- Messaggi: 1130
- Iscritto il: domenica 10 agosto 2014, 14:42
- Nome: Filippo
- Regione: Toscana
- Città: Firenze
- Stato: Non connesso
Re: Nuovo binario programmazione - scala H0-1:87
"Imparare a vedere è il tirocinio più lungo in tutte le arti." Edmond De Goncourt
- roy67
- Socio GAS TT
- Messaggi: 6485
- Iscritto il: domenica 27 gennaio 2013, 8:13
- Nome: Roberto
- Regione: Emilia Romagna
- Città: Parma
- Ruolo: Moderatore
- Stato: Non connesso
Re: Nuovo binario programmazione - scala H0-1:87
.... Continua.
Ovviamente, perr creare la parete rocciosa ho inserito un pezzo di cartoncino, proveniente da una semplice scatola da scarpe cinesi.
Vi chiederete: Perché cinesi?
Semplice!
In Italia il cartone lo facciamo con la m"""a. In Cina lo fanno ancora con la cellulosa.
Quindi rigido.
Immagine:
366,8 KB
Ovviamente è stato incollato 10 mm all'interno della quota (già calcolata) del muro di contenimento.
Immagine:
388,99 KB
Ora, un piccolo "amarcord". Dedicato a tutti gli amici che negli anni '90 fecero un plastico con la catenaria (al tempo "novità assoluta") Ma il treno!!!
La catenaria era da assemblare. Una lastra fotoincisa di rame: Cavo di supporto, filo di contatto, pendini e archetti di continuità erano da "staccare" dalla meterozza e.......
Immagine:
338,16 KB
