Come funziona e a cosa serve il sughero che viene messo sotto le rotaie ??

In teoria per insonorizzare il passaggio del treno che altrimenti farebbe cassa di risonanza se direttamente a contatto con il legno. In realtà l'incollaggio e la massicciata vanificano un pò questo effetto di insonorizzazione. In compenso è molto utile una striscia di 4-5 mm di altezza di sughero sotto le traversine per alzare come al vero il binario rispetto al piano circostante. E così si può meglio disporre e riprodurre la massicciata.
Al posto del sughero sono in vendita costose strisce di materiale plastico che hanno la stessa doppia funzione.

[umberto]

dove si può prendere ?

Se ho due rotaie parallele devo fare una striscia unica o doppia ?

Ma cosa più importante... a che distanza devono essere le rotaie luna dall'altra o da eventuali recinzioni ?

[Docdelburg]

dove si può prendere ?

Se ho due rotaie parallele devo fare una striscia unica o doppia ?

Ma cosa più importante... a che distanza devono essere le rotaie luna dall'altra o da eventuali recinzioni ?

Nei brico center ci sono fogli di sughero da 2 o 3 mm di spessore in pacchi con un certo numero di fogli.
La distanza tra due binari paralleli è detta interbinario ed è data dalle geometrie di quella marca di binari (pensa ad un deviatoio doppio per scambio di binario....).
Per sapere come posare il sughero e la massicciata dai un'occhiata dall'inizio a questa mia discussione e troverai spiegazioni e soprattutto foto della realizzazione. Poi semmai chiedi quello che non ti è chiaro.

topic.asp?TOPIC_ID=7365

[umberto]

Grazie Doc !

credo di aver capito

Per quanto riguarda la struttura sul quale verrà posato il sughero e successivamente i binari, ci sono differenze tra il sistema che hai usato per il tuo modulo e fare un piano composto da un solo foglio di compensato ?


P.S: se non mi sono spiegato bene, provo a spigarlo in modo più semplice

[Docdelburg]

...........
Per quanto riguarda la struttura sul quale verrà posato il sughero e successivamente i binari, ci sono differenze tra il sistema che hai usato per il tuo modulo e fare un piano composto da un solo foglio di compensato ?

Usare un foglio più o meno spesso di compensato come piano completo è costoso e appesantisce la struttura. Lo si usa per piani di stazione dove ci sono molti binari.

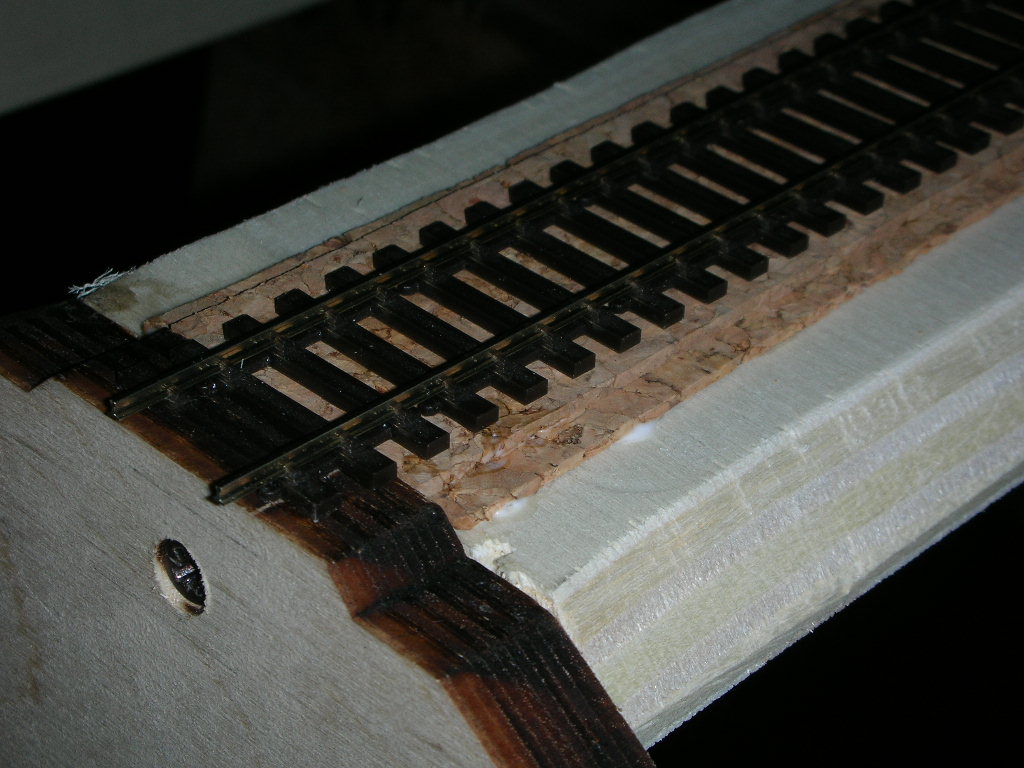

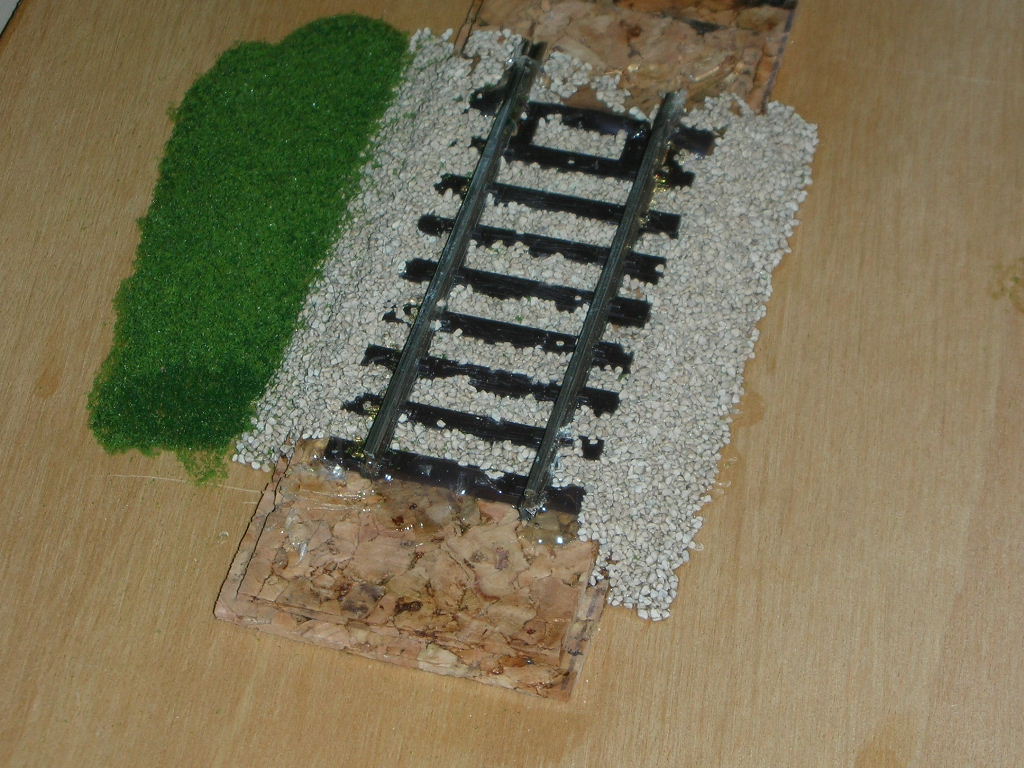

Tornando al sughero ti mostro due foto, una delle mie prime prove fatte e un passaggio della posa dei binari su un modulo.
Due strisce di sughero da 2 mm l'una, quella inferiore leggermente più larga.

Immagine:

187,44 KB


Immagine:

164,28 KB

[umberto]

grazie Doc
per quanto riguarda la massicciata e il sughero, è tutto più Chiaro ... Ma per quanto riguarda il piano del modulo non ho capito bene il concetto

[umberto]

pensandoci un ambiente pianeggiante potrebbe rivelarsi un po' noioso[8]... Come posso risolvere ? Lascio questi moduli in pianura poi cabio scenografia o modifico da adesso ?





Ciao Umberto

[Docdelburg]

Puoi sempre fare come ho fatto io con il mio modulo mettendo polistirolo a strati e modellando poi la scenografia con dello stucco. Così mi farai delle alture leggere i con poco spreco di materiale.

[umberto]

ottima idea !!

poi di fianco dovrà esserci anche la strada (anche se piccola) quindi non verra molto larga la collina

Magari con qualche pineta o un po di campi si può risolvere dove non c'è spazio

[umberto]

ho pensato di una collina nel modulo in curva con la galleria stradale che entra
sto cercando molto nelle fotostorie del sito e sto trovando molte idee intriganti... ci sarà solo l'imbarazzo della scelta

Ciao Umberto

[umberto]

per quanto riguarda l'illuminazione ho una pulsantiera ( Lima Hornby ) , diversi lampioni( stradali e da marciapiede) e un semaforo... quindi come dovrei fare i collegamenti per l'allacciamento alla corrente elettrica ??

Umberto

[Docdelburg]

per quanto riguarda l'illuminazione ho una pulsantiera ( Lima Hornby ) , diversi lampioni( stradali e da marciapiede) e un semaforo... quindi come dovrei fare i collegamenti per l'allacciamento alla corrente elettrica ??

Umberto

Per gli accessori (illuminazione, segnali, deviatoi motorizzati, ecc) occorre usare un trasformatore diverso da quello usato per alimentare le locomotive.
Solitamente si usa un trasformatore a corrente alternata da 12V e potenza sufficiente per tutte le utenze.
I collegamenti sono molto semplici per le le luci dell'illuminazione: basta un interruttore ON-OFF che interrompa uno dei due fili (positivo e negativo) che vanno dal trasformatore alle lampadine.
Per qunto riguarda il segnale (in genere a due luci) occorre invece un interruttore diverso, tipo ON-ON, meglio detto deviatore.
Per non dilungarmi troppo ti consiglio di fare qualche prova.
Attenzione solo con i led che hanno bisogno di corrente continua e adeguata riduzione della corrente con resistenze.
Ti sconsiglio vivamente l'acquisto e l'utilizzo di trasformatori e pulsantiere per fermodellismo; sono molto molto costose.
Guarda qui:

http://www.ebay.it/itm/5940050-ALIMENTA ... 4162e0bdc2

INTERRUTTORE-MINI-LEVETTA-ON-OFF-250V-1A-ST121Z-

http://www.ebay.it/itm/interruttore-dev ... 4d03284b03

[umberto]

grazie Mauro !
Per tutto il resto bastano solo cavetti positivi e negativi ?

E il materiale che mi hai consigliato lo trovo in negozi di elettronica normali o in negozi di modellismo ?

[Docdelburg]

grazie Mauro !
Per tutto il resto bastano solo cavetti positivi e negativi ?

Si

E il materiale che mi hai consigliato lo trovo in negozi di elettronica normali o in negozi di modellismo ?

Ti ho detto di lasciar stare gli articoli di modellismo!
Negozi di elettronica o ebay.

[umberto]

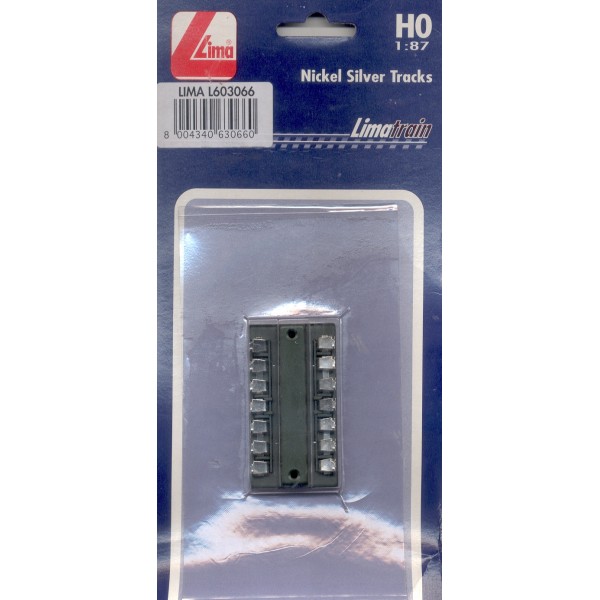

Cedo di aaver sbagliato prima quando ho detto di avere una pulsantiera [:I] ... in realtà ho preso questa ma non so se èstata una scelta giusta:


Immagine:

51,52 KB


P.S: ho interpretato male ma se mi dici di evitare mi fido al 100%


Umberto

[Docdelburg]

Cedo di aaver sbagliato prima quando ho detto di avere una pulsantiera [:I] ... in realtà ho preso questa ma non so se èstata una scelta giusta:


Immagine:

51,52 KB


P.S: ho interpretato male ma se mi dici di evitare mi fido al 100%


Umberto

Questa è una scatola di derivazione, non una pulsantiera.
Ci arrivi con un filo e ne riparti con molti altri; va bene, per esempio, per distribuire l'alimentazione in diversi punti del tracciato.
Proprio per dirti dei costi: la stessa cosa la puoi realizzare con un pezzettino di filo di rame su cui saldi diversi fili!

[umberto]

La differenza nei costi è notevole !!!

Grazie Mauro



Ciao Umberto

[umberto]

Onestamente mi sta venendo un dubbio riguardo il modulo con la stazione a due binari...
non mi convince il numero di convogli che può ospitare contemporaneamente ( 2 convogli su binari principali e due fermi nei binari di sosta ).
L'unica soluzione che mi viene in mente è realizzare (come nel progetto che aveva messo Doc nella pagina pecedente) un modulo con i due binari principali che lascio per proseguire il plastico in altri moduli e altri binari di sosta adiacenti.

A questo punto potrebbe sembrare facile ma i dubbi continuano a venire fuori... Ad esempio :
dovendo lasciare lo spazio per la strada, possono bastare 2/3 binari di sosta ?

Essendo la distanza tra inizio deposito convogli e fine stazione praticamente surreale, come posso risolvere ?

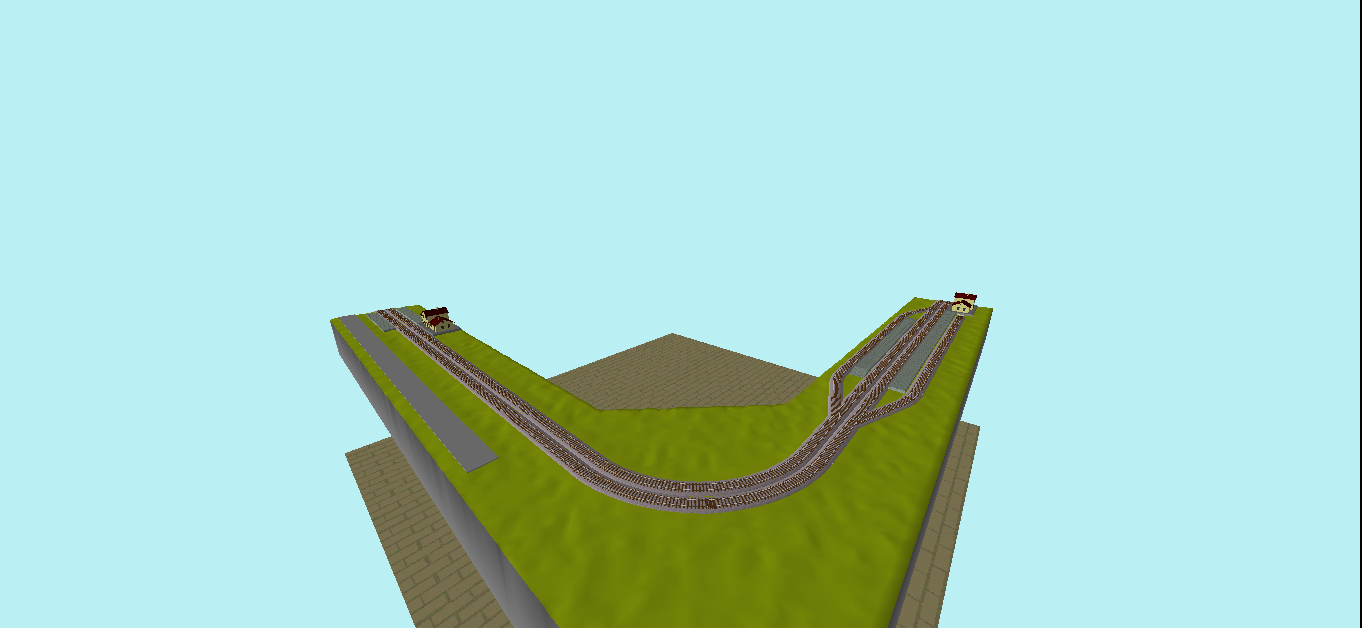

Vi metto la foto del progetto così il mio ragionamento potrebbe essere un po' più chiaro :


Immagine:

200,74 KB

Saluti Umberto

[Docdelburg]

I dubbi sono il sale per insaporire i nostri progressi....

Per fartene venire degli altri guarda qua e divertiti!

http://www.marmari.org/modellismo/index2.htm

[umberto]

Grazie Mauro !

Ho dato un'occhiata alle info presenti nel sito e cedo che alcune le dovrò leggere con attenzione perchè mi saranno utili.

Intanto ho provato a cambiare qualcosa nella stazione:

[umberto]

non ho messo le foto

comunque eccole

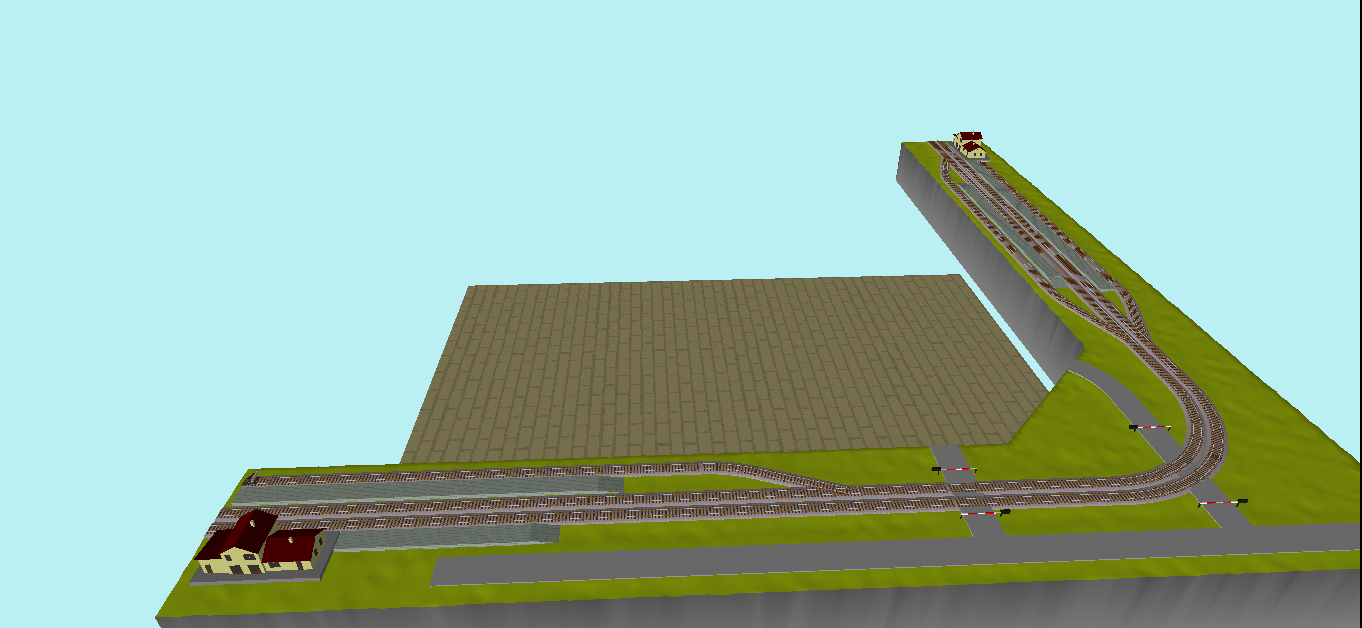

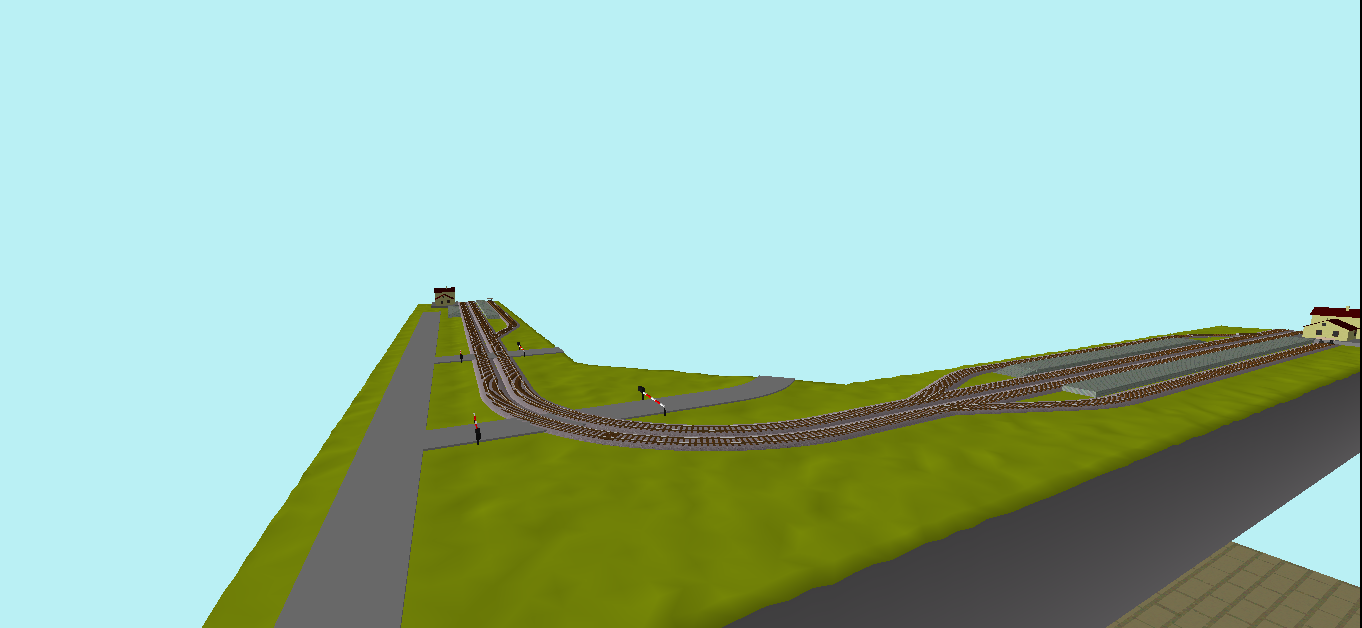

Immagine:

172,76 KB


Immagine:

316,01 KB



Ho cambiato anche la scenografia ma in realtà devo ancora decidere cosa fare del modulo in curva: sono indeciso tra galleria o paese...


Saluti Umberto

[Docdelburg]

Tanto vale che tu faccia 4 binari per ogni stazione, così sono simmetriche come capienza......

[umberto]

Vero ma in questo modo mi rimane anche lo spazio per il parcheggio e la strada dietro la stazione e se aggiungo un binario non rimane niente, una stazione isolata da strade e auto non è molto realistica.

anche per la stazione grande ho pensato ad uno scorcio con strada parcheggio e fermata bus ma ancora non ho fatto alcun disegno.

Così su progetto non riesco a capirlo, ma quanti convogli posso utilizzare su questo tracciato ora ? (compresi quelli in sosta)

[umberto]

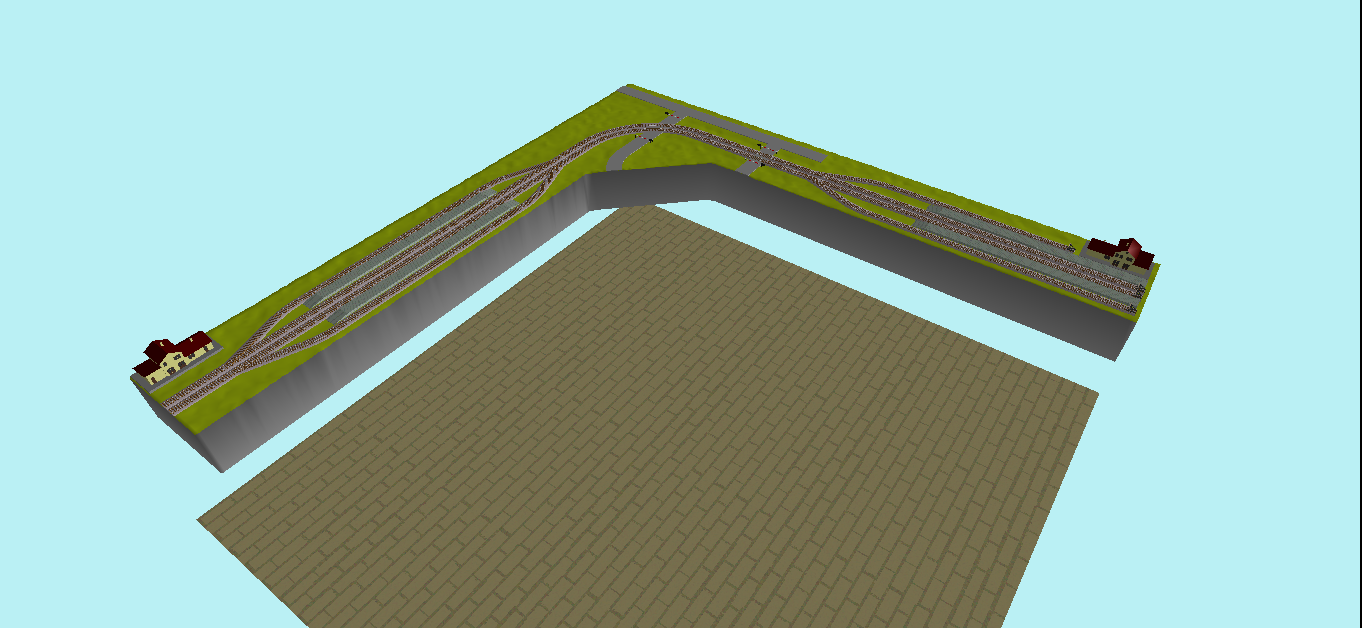

però hai ragione se aggiungessi un altro binario, non potrei più mettere la strada lungo tutti i moduli ma avrei due linee ferroviarie semiautonome con doppio binario in stazione per scambio convoglio e giro locomotore (tranne per il convoglio con carrozza semipilota)


Immagine:

505,9 KB



Mancano gli scambi nella seconda stazione ma alla fine sarà come avere l'esatta copia dell'altra...

Come potrebbe essere il risultato ?


Saluti Umberto

[Docdelburg]

Il massimo di convogli, con l'ultimo schema a 4 binari in ogni stazione, sarebbe di 3 convogli per ogni linea. In pratica dovresti avere almeno un binario libero su cui far arrivare un convoglio.
