Idea pazza per un plastico atipico

[liftman]

Mi associo ai miei illustri predecessori!
Quando posterai le foto dei pali, aggiungi anche delle foto più dettagliate, in particolare della pensilina che si vede a malapena nelle foto.

[eddy john]

Mi associo ai miei illustri predecessori!
Quando posterai le foto dei pali, aggiungi anche delle foto più dettagliate, in particolare della pensilina che si vede a malapena nelle foto.

Grazie provvederò, anche se la pensilina non mi entusiasma

[alexgaboardi]

da quello che posso intravedere dalle foto mi pare proprio bello il palo, fai bene ad esserne soddisfatto
anche la pensilina non è male, se consideri che del tutto autocostruita con "materiali poveri"
continua così, mi raccomando
ciao, Alessandro

[eddy john]

Grazie Alessandro!

La scelta di usare materiali "poveri" è dettata si da un aspetto economico (non lo nego) ma anche da un certo orgoglio nel credere che gran parte del gusto (almeno per me) del realizzare plastici o modelli stia proprio nel pensare a cosa oggetti assolutamente lontani dal contesto possano diventare parte integrante di un diorama.

Penso alle fascette da elettricista che diventano persiane; ai piatti di plastica che diventano tombini, alle confezioni delle medicine che diventano lampade.

Ancora non ho fatto le foto, ma una delle cose che mi ha dato più soddisfazione è il palo della catenaria proprio perchè non risulterà certamente realistico al 100%, non è infatti paragonabile a quelli realizzati in metallo che vedo anche qui sul forum, e che ritengo vere opere d'arte, ma rispecchia appieno la mia filosofia di modellismo nell'avvicinarsi comunque ad un discreto realismo, mettendo insieme materiali che nulla hanno di comune fra loro e che mi hanno richiesto non poca fatica per essere "messi assieme".

Credo che per come sono fatto io, la continua sfida del realizzare qualche pezzo con qualche oggetto nuovo sia per me la parte più divertente.

In definitiva, se per fare un palo di metallo, uso un micropalo di metallo, non impegno la mia fantasia e una parte del divertimento per me se ne va.... :geek:

Ovviamente non ho assolutamente nulla contro chi invece persegue altre vie. Il bello è proprio questo! Diverse menti lavorano su diorami simili, producendo risultati che sebbene tendenti al realismo hanno tutti un tocco personale.

[liftman]

Quoto interamente il tuo pensiero Eddy!

[eddy john]

Quoto interamente il tuo pensiero Eddy!

Per quel poco che ho letto.... non avevo dubbi

[eddy john]

A gentile richiesta posto le foto del palo per la catenaria e della pensilina:

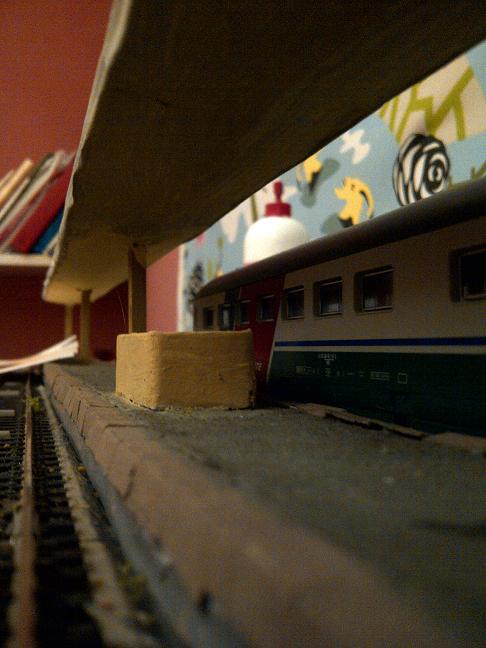

Pensilina da lato nord:

Immagine:

40,02 KB

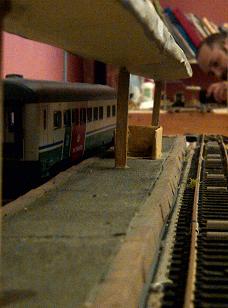

Lato sud:

Immagine:

14,17 KB

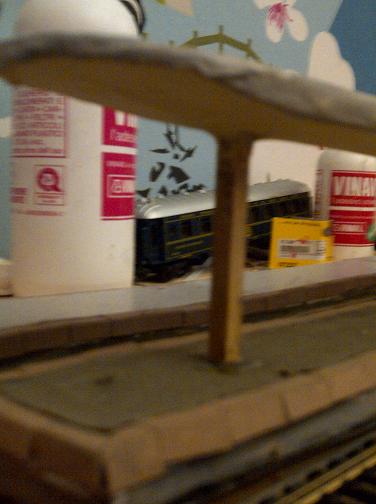

Particolare della "smussatura" del soffitto:

Immagine:

24,09 KB

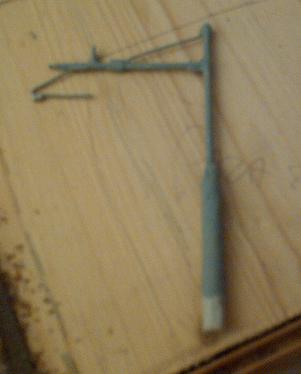

Il palo:
Immagine:

10,88 KB

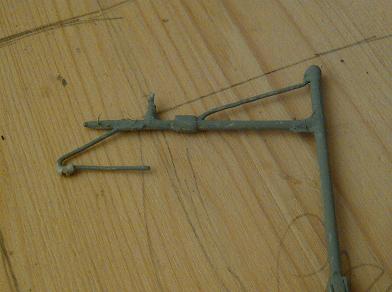

Particolare:
Immagine:

16 KB

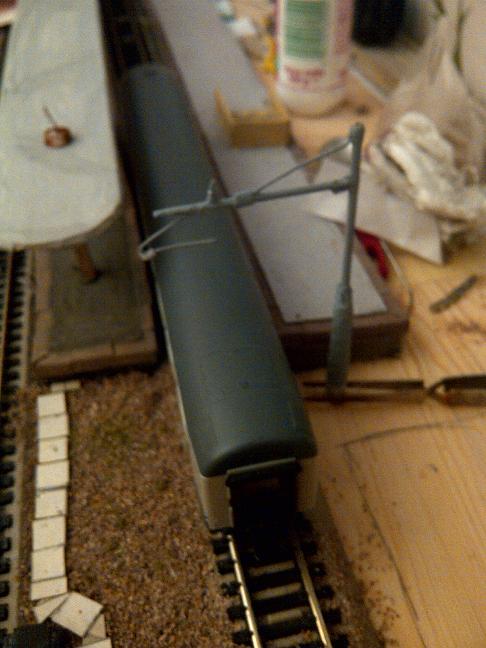

Palo in quella che sarà la sua posizione:
Immagine:

42,62 KB

Riassumo i componenti del palo.
Stelo principale composto da uno spiedino ricoperto nella parte bassa da guaina di un cavo coassiale e da nastro da carrozziere per favorire presa colore.

Mensola realizzata con stuzzicadenti. La zampa ed il tirante sono fatti con graffetta, isolatori con piccoli pezzi di guaina di filo elettrico.
Nelle giunzioni per creare spessore ho inserito un sottile "giro" di nastro da carrozziere a cui seguirà prossimamente l'inserimento di piccoli anelli di fil di ferro dolce sottile a rendere più realistico il tutto.

NB: tutto da colorare in via definitiva e senz'altro meritevole di maggiori rifiniture. Ho ridimensionato le immagini al massimo perchè tanto la qualità non è alta ed avere grandi foto non avrebbe migliorato le cose, e poi non voglio uccidere di immagini il server

[Marco]

Ho letto solo ora questa discussione e mi dispiace non averlo fatto prima!
Qui si parla della soluzione del mio grande problema di spazio!
Quasi quasi riprendo Scarm e mi ributto al disegno!
Grazie a tutti per le bellissime idee che ho trovato qui
Marco

[eddy john]

Marco il tuo post è fonte per me di grande soddisfazione. [:I]

[saverD445]

Compmenti Eddy per la costruzione dei pali, ottimi

[liftman]

Eddy, direi che considerando l'uso di materiali "poveri", il risultato è molto buono, soprattutto il palo mi sembra veramente ben fatto!

[ensorrenti]

ciao eddy sono un nuovo iscritto ed ho letto con molto interesse la tua discussione . credo che il problema dello spazio sia comune a molti noi , e l idea dei moduli eè molto accattivante . l unico dubbio rimane la continuita elettrica dei moduli e forse anche quella paesaggistica . tuttavia penso che possano essere prroblemi sormontabili. siccome sono inesperto perche non fai qualche schizzetto di un idea di un ipotetico tracciato ?

[eddy john]

ciao eddy sono un nuovo iscritto ed ho letto con molto interesse la tua discussione . credo che il problema dello spazio sia comune a molti noi , e l idea dei moduli eè molto accattivante . l unico dubbio rimane la continuita elettrica dei moduli e forse anche quella paesaggistica . tuttavia penso che possano essere prroblemi sormontabili. siccome sono inesperto perche non fai qualche schizzetto di un idea di un ipotetico tracciato ?

Non posso in realtà farti uno schizzo del tracciato proprio perchè la mia idea vuole che ogni volta possa comporre un tracciato differente a seconda "dell'aria che tira" .

Per questo ho pensato insomma di creare moduli e suddividerli per tipologia: ad esempio scenari cittadini, scenari industriali, campagna, ecc.
Ogni modulo deve essere autosufficiente elettricamente. In sostanza ogni modulo ha la sua alimentazione, e questo funge anche da sezionamento. In pratica su ogni binario di ogni modulo la corrente è on o off, questo per permettermi di gestire un discreto numero di moduli in analogico, e senza dovermi troppo preoccupare appunto della continuità elettrica.

Nel frattempo i lavori al primo modulo, quello della stazione procedono...

Ho realizzato un lampione a cetra, e sto portando avanti la torre dell'acqua che vi assicuro richiede un certo impegno... (come al solito chiedo venia per la qualità delle foto):

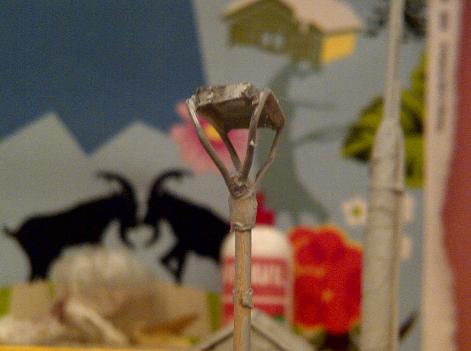

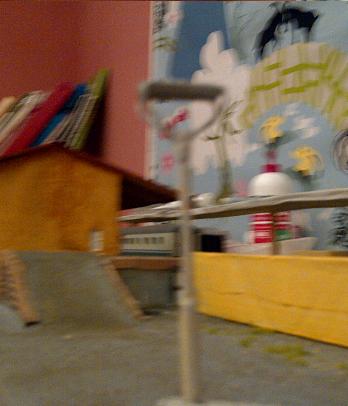

Lampione a cetra solo da colorare e rifinire:
Immagine:

19,12 KB

Immagine:

19,64 KB

(realizzato con uno stuzzicadenti per il palo, nastro da carrozziere per spessore su palo, cartoncino per corpo lampada, graffette per i bracci di sostegno)

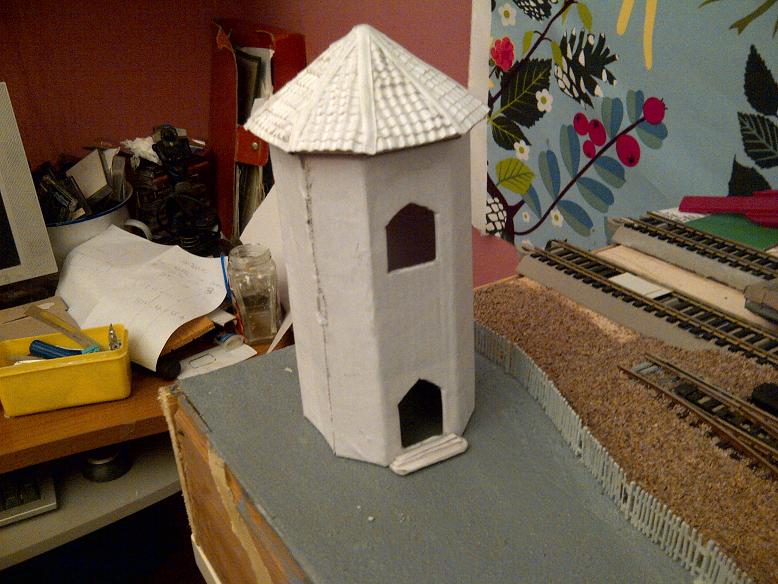

Torre Acqua:
Immagine:

76,75 KB

Particolare tetto con scossaline che saranno colorate in rame.

Immagine:

12,88 KB

Materiali utilizzati: cartone per alimenti (pizza da asporto ), cartoncino (retro block notes), vinavil e carta da stampante, riciclata.

[eddy john]

Eccomi qua, finalmente ieri sera ho fotografato "l'avanzamento lavori"...

Dall'ultimo post ho avviato la realizzazione dell'edificio della stazione, la torre dell'acqua, e un piccolo cedro, così per non perdere il vizio

Come sempre mi scuso per la qualità delle foto, col telefono si fa quel che si può....[:I]

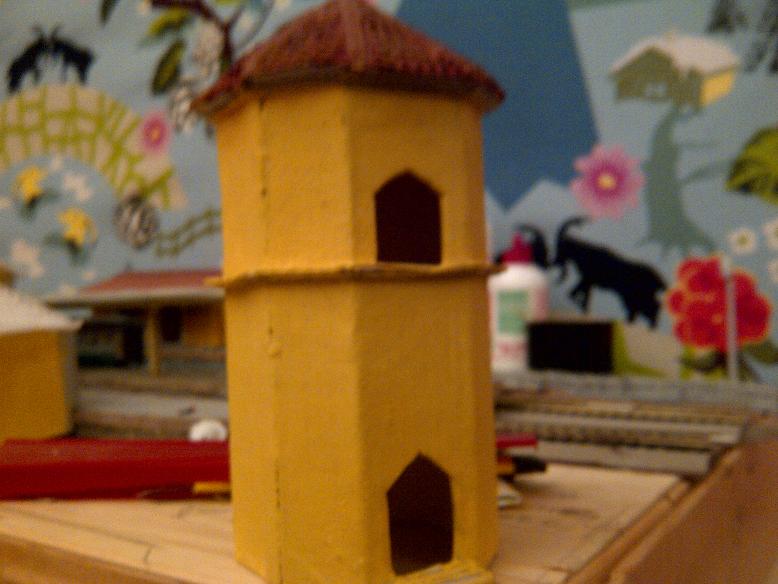

Qui torre dell'acqua, da rifinire con marcapiani, portoni e una bella sporcatura...

Immagine:

51,08 KB


Qui particolare del tetto: realizzato sempre con interno di cartone per pizza.
Nelle intenzioni le scossaline dovrebbero essere color rame, vanno sicuramente rifinite.
Immagine:

18,18 KB

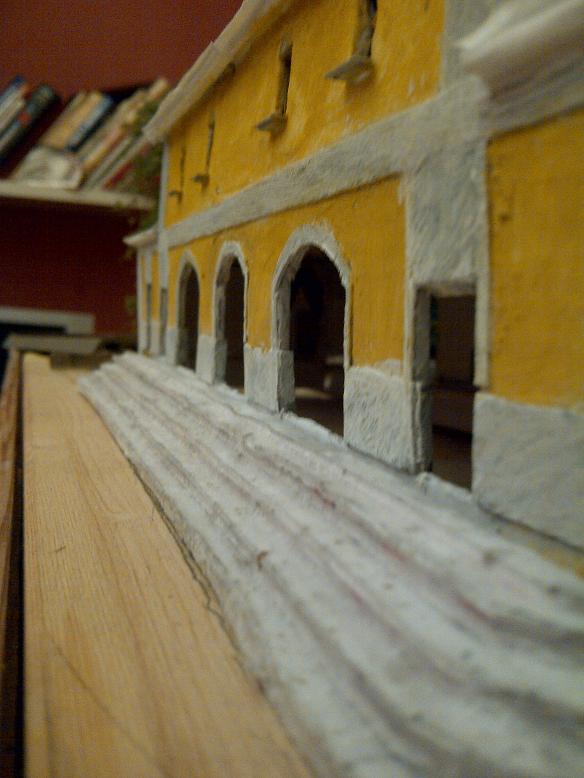

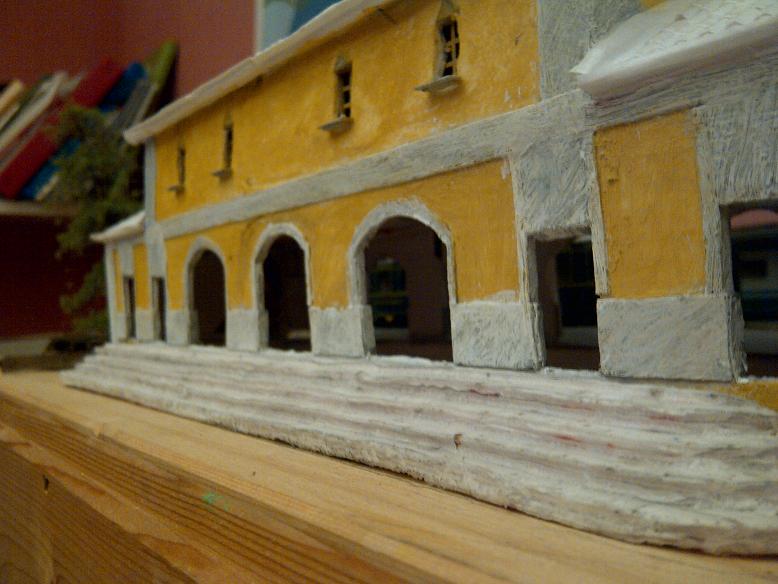

Due viste della stazione dopo una prima mano di colore:
Immagine:

58,47 KB


Immagine:

49,96 KB

Infine il "solito" albero, per non perdere la mano (inutile dirvi che "piantare alberi" è la cosa che mi diverte di più ):

Immagine:

49,4 KB

Ora viene dunque la parte più difficile e in parte ripetitiva, ovvero rifinire tutto, sporcare tutto, creare l'area antistante la stazione con il parcheggio e la fermata autobus, finire la massicciata, finire la catenaria, ecc ecc (meno male che a Natale avrò qualche giorno da dedicargli altrimenti non finisco più )

[liftman]

Bella la stazione, bellissimo l'albero, ma......... che caspita sono le "scossaline"?[:o)]

[eddy john]

Bella la stazione, bellissimo l'albero, ma......... che caspita sono le "scossaline"?[:o)]

le scossaline sono quei giunti in rame che si trovano sui tetti, di solito nel raccordo fra due falde o contro muro, poste parallelamente alla pendenza del tetto, quasi sempre poste sotto l'ultima fila di coppi, ma in tetti meno recenti, venivano utilizzate anche per fare i colmi in quanto economiche e molto veloci da posare.

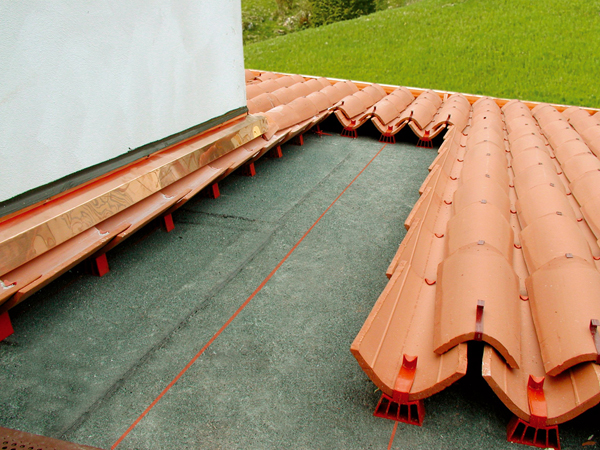

Scossalina a muro:
Immagine:

292,99 KB

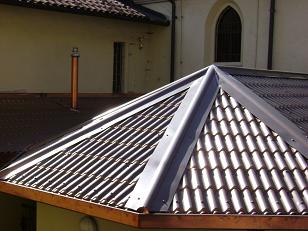

Colmo in rame:


Immagine:

18,78 KB

Spero di essere stato esaustivo

[eddy john]

Rieccomi qua.... ho scritto e letto poco ultimamente, ma non sono in realtà mai stato assente e, anche se pian piano, anche il mio primo modulo procede.

Oltre al visibile ho provveduto all'elettrificazione della linea sotto plancia, in modo che entrambi i binari possano avere un'unico collegamento (sostanzialmente ci sarà poi un interruttore on/off ma per praticità l'intensità di corrente sarà la medesima per tutti i moduli).

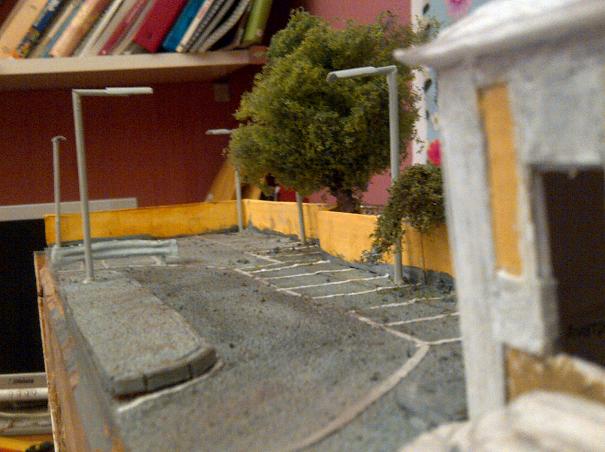

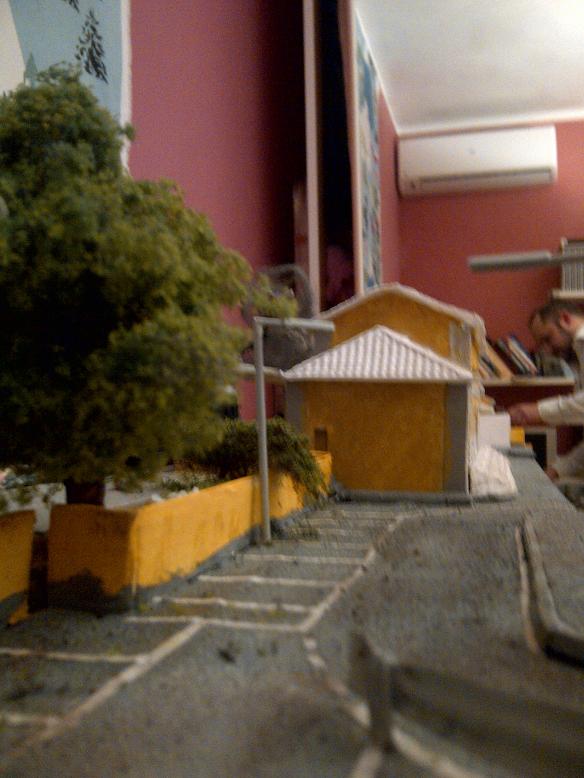

Per quanto riguarda ciò che ho fatto nel "visibile" ho dapprima "asfaltato" il piazzale ed il parcheggio stazione:

Immagine:

43,84 KB


Immagine:

54,59 KB

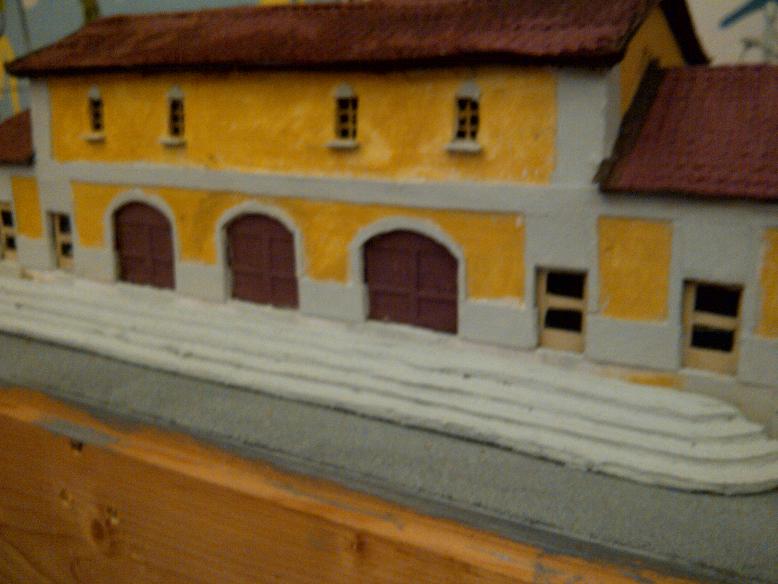

Dopodiché ho provveduto a portarmi un pò avanti con la finitura della stazione


Immagine:

48,56 KB

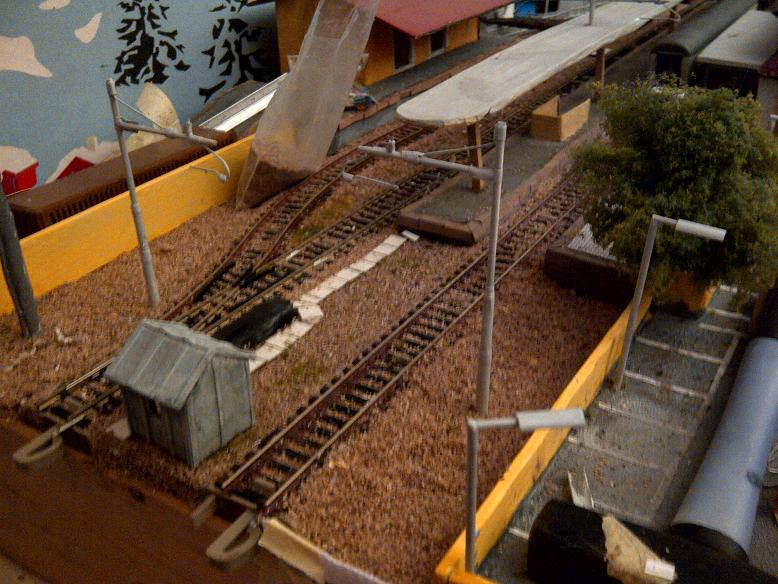

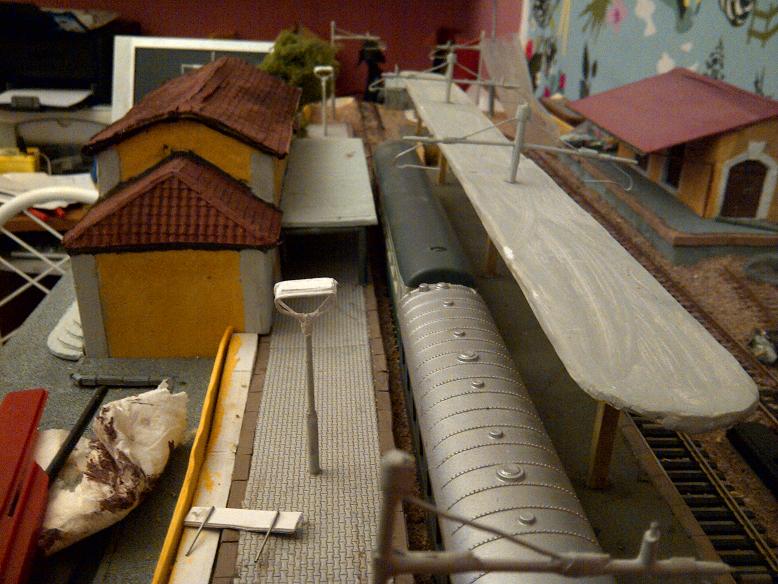

Ed infine ho quasi ultimato l'invecchiamento dei binari e la stesura della massicciata... nonché la realizzazione dei pali della catenaria che devo dire, essendo realizzati con spiedini, stuzzicadenti e graffette mi sembrano molto belli (alla faccia della modestia ):


Immagine:

78,02 KB


Immagine:

87,17 KB

Per il momento il risultato, sebbene incompleto, mi soddisfa.

Spero a breve aggiornamenti.

[Docdelburg]

Complimenti Eddy per il progetto e le realizzazioni. Mi interessa l'interconnessione dei moduli e in questo senso credo che dovrai studiare la realizzazione di moduli con curve solo di 90° per mantenere uniformità di misure. Tu che idea ti sei fatto?
Molto interessante il fatto che usi materiale di scarto il che rende il tutto ancora più apprezzabile!

[Egidio]

Eddy, e' tutto vermante bello. Bravo !! Saluti. Egidio.

[eddy john]

Complimenti Eddy per il progetto e le realizzazioni. Mi interessa l'interconnessione dei moduli e in questo senso credo che dovrai studiare la realizzazione di moduli con curve solo di 90° per mantenere uniformità di misure. Tu che idea ti sei fatto?
Molto interessante il fatto che usi materiale di scarto il che rende il tutto ancora più apprezzabile!

Credo che le curve possano solo essere a 90° per praticità visto il non enorme tempo a disposizione credo che la soluzione più pratica sarà anche la preferita.

Poi per carità, si sa che essendo creatori del nostro micromondo si può far tutto purchè si possa giustificarne le scelte...

Ad esempio pensavo di creare quattro mini moduli di raccordo per questa stazione. Due (uno a destra ed uno a sinistra) per diminuire lo spazio fra i due binari e riprendere così un altro eventuale modulo di piena linea. Altri due voglio farli con due scambi per portare la linea a binario unico (sempre nell'ottica di semplificare le cose).
Ovviamente poi questi sarebbero utilizzabili eventualmente anche in altri punti della linea, ma nulla mi vieta di inserire la stazione su una linea a binario unico facendo "morire" il secondo binario con due fine binario posticci (non molto bello ma sempre meglio di un binario che termina nell'erba )

Insomma per i prossimi moduli (quelli di aperta campagna) dovrei essere più veloce, vuoi perchè meno ricchi di particolari, vuoi perchè ho un pochino più chiare le procedure di come costruire il modulo.

L'unica cosa di cui mi pento è l'aver scelto in partenza il doppio binario per inesperienza (volevo la possibilità di far circolare più treni quando invece il modulare è di per se già sezionato e bastava fare uno sdoppiamento), rendendomi conto solo in seguito che i due binari occupano fisicamente troppo spazio nel paesaggio di un modulo. Per cui un pò di moduli li farò a doppio binario e un pò a singolo dando la preferenza a questi ultimi, con circolazioni di convogli regionali.

Ma come si dice: sbagliando s'impara...

[Docdelburg]

Permettemi un paio di considerazioni che mi sono venute spontanee.
Se fai i due mini-moduli di metà lunghezza rispetto al modulo base li puoi sempre stivare come modulo standard unendoli semplicemente.
E in questo senso, se li fai con un deviatoio ciascuno, li puoi usare in qualsiasi punto del tracciato per passare da una linea doppia ad una singola.
Non ci starebbe male una piccola coulisse ad un capo del tracciato, ma forse è un pò prematuro parlarne ora.....

[eddy john]

Vedo che mi vai moooolto avanti.

La versatilità dei due moduli vien da se che possa essere anche "unita". In realtà aveva anche un altro scopo, ovvero dare anche più movimento al tracciato.

mi spiego: ho intenzione di realizzare alcuni moduli che non hanno il binario al centro, ma da una parte (la cosa facilità la realizzazione di moduli in curva, permette parti di scenario più ampie e, per ultimo ma non per ultimo permette, affiancando 2 moduli di creare un doppio binario....), un mini modulo con deviatoio potrebbe aiutarmi o ad inserire i due moduli affiancati oppure deviare la linea in due tronconi o realizzare un cappio.

[alexgaboardi]

fai bene a essere fiero del tuo lavoro Eddy, è davvero molto bello
ciao, Alessandro

[Docdelburg]

Vedo che mi vai moooolto avanti.

mi spiego: ho intenzione di realizzare alcuni moduli che non hanno il binario al centro, ma da una parte (la cosa facilità la realizzazione di moduli in curva, permette parti di scenario più ampie e, per ultimo ma non per ultimo permette, affiancando 2 moduli di creare un doppio binario....), un mini modulo con deviatoio potrebbe aiutarmi o ad inserire i due moduli affiancati oppure deviare la linea in due tronconi o realizzare un cappio.

Ripermettimi altre considerazioni che spero ti siano d'aiuto: se fai il binario decentrato puoi utilizzare il modulo in un solo verso, mentre se il binario lo metti al centro puoi girare il modulo come vuoi. Peggio con le curve, che se con binario decentrato, girano solo in un verso e non nell'altro, a meno di non fare un modulo che porta il binario dall'esterno all'interno.
Spero di essermi spiegato.

[eddy john]

fai bene a essere fiero del tuo lavoro Eddy, è davvero molto bello
ciao, Alessandro

grazie![:I]
