il mio primo modulo in H0

[umberto]

Grazie Mauro !!!
dovrei riuscire a farmi prestare un saldatore ma non li conosco, ci sono dei modelli più adatti o non ci sono differenze ?
nel caso in cui non dovessi trovarlo come si potrebbe collegare i binari all'elettricità ?

Ciao Umberto

[Docdelburg]

Puoi procurarti un saldatore a punta fine tipo questo molto economico:

http://www.ebay.it/itm/Stazione-saldant ... 35c35abda4

Puoi anche saldare i fili ai capi liberi terminali dei binari tronchi.

[gianfranco.p]

anche io ho questa stazioncina e mi trovo benissimo...

[umberto]

Se invece li mettessi alle scarpette dei binari avrei dei problemi ?

Ciao Umberto

[Docdelburg]

Se invece li mettessi alle scarpette dei binari avrei dei problemi ?

Ciao Umberto

No, nessun problema a patto di saldare anche le scarpette al binario.

[umberto]

Ho trovato le scarpette Roco con fili già saldati ma mi hanno detto ( in negozio ) che non sono compatibili per le dimensioni...
Voci giuste o smentibili ?

Ciao Umberto

[Docdelburg]

Così ti complichi la vita e svuoti il portafoglio; fai molto prima ad imparare a fare due saldature.....

[umberto]

Grazie Mauro

pochi minuti fa ho chiamato un amico che si occupa di RC e ha il saldatore
sono già a metà strada

ciao Umberto

[umberto]

eccomi di nuovo qua per mostrarvi qualche foto dei lavori e gli sviluppi sul modulo:
Qui siamo io ed un amico: (visto che non ho una foto io sono quello brutto con la felpa grigia)

Immagine:

230,56 KB

Immagine:

246,76 KB

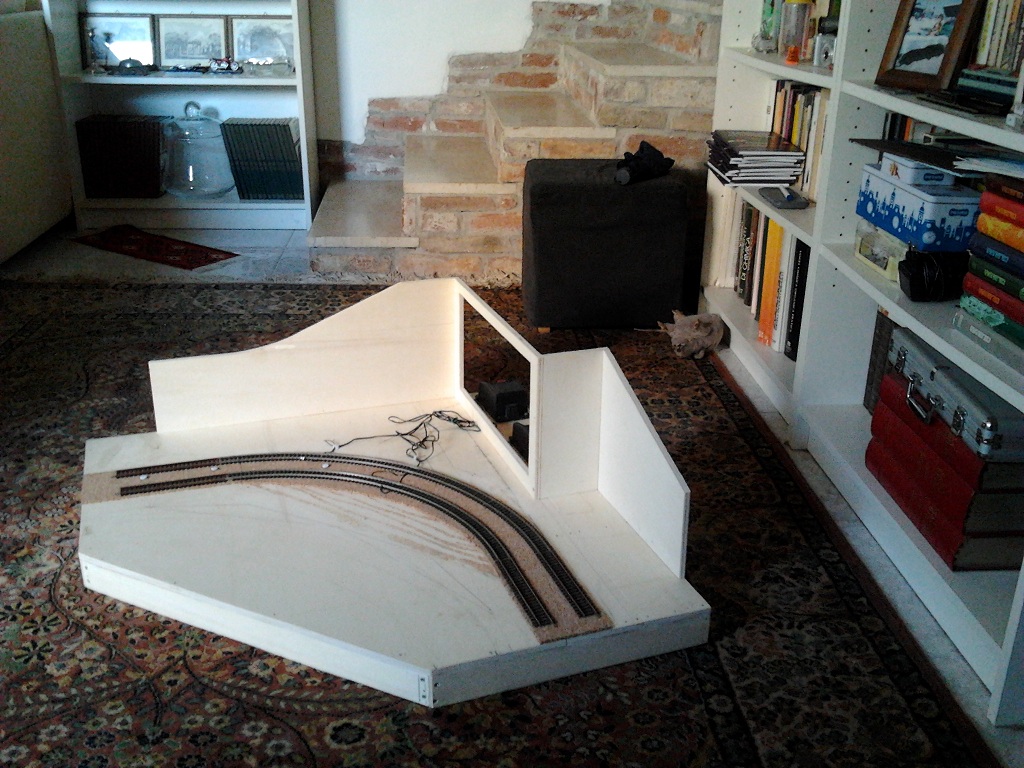

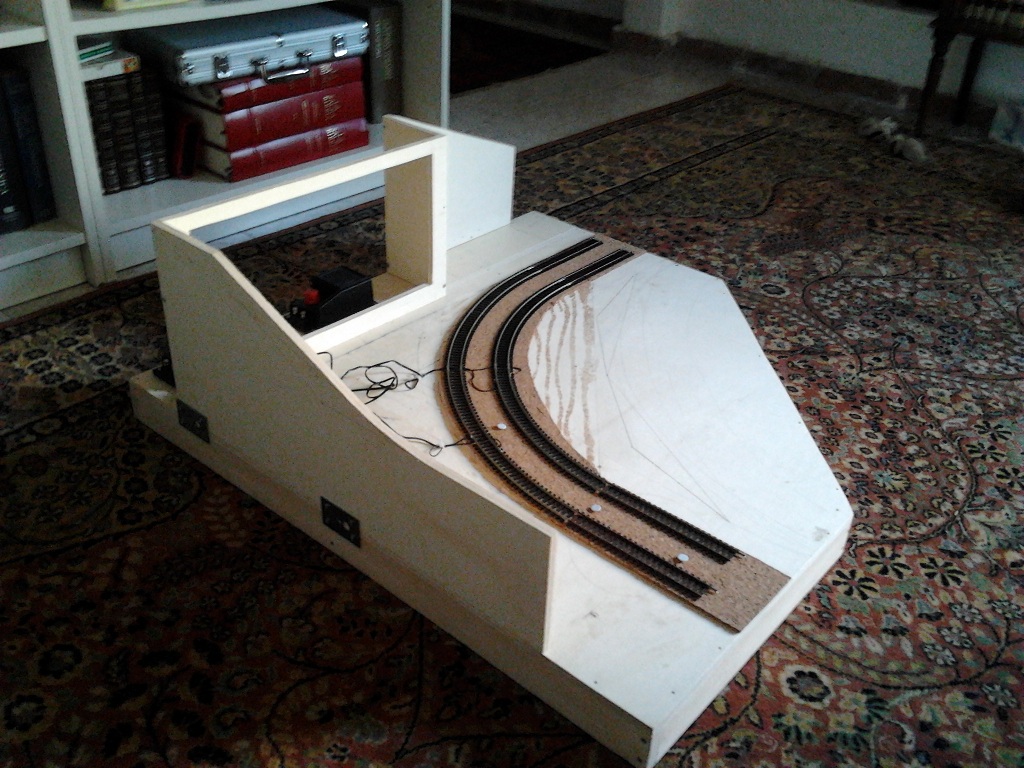

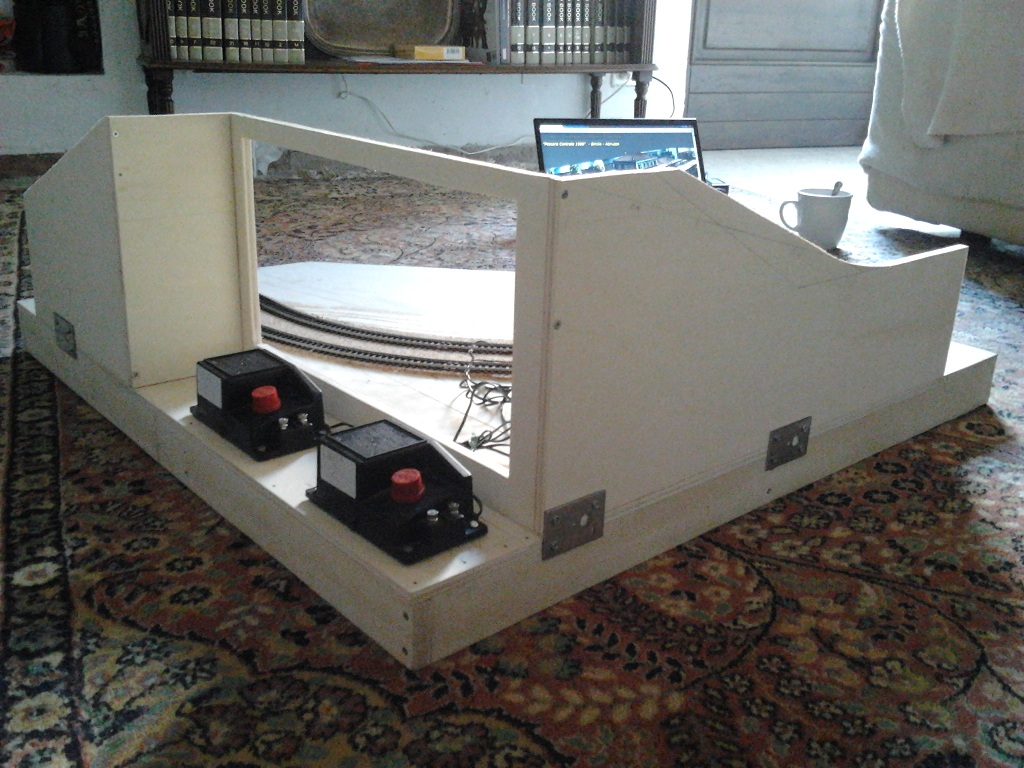

Qui invece, le foto con gli sviluppi del modulo:

Immagine:

294,51 KB

Immagine:

272,19 KB

Immagine:

300,22 KB

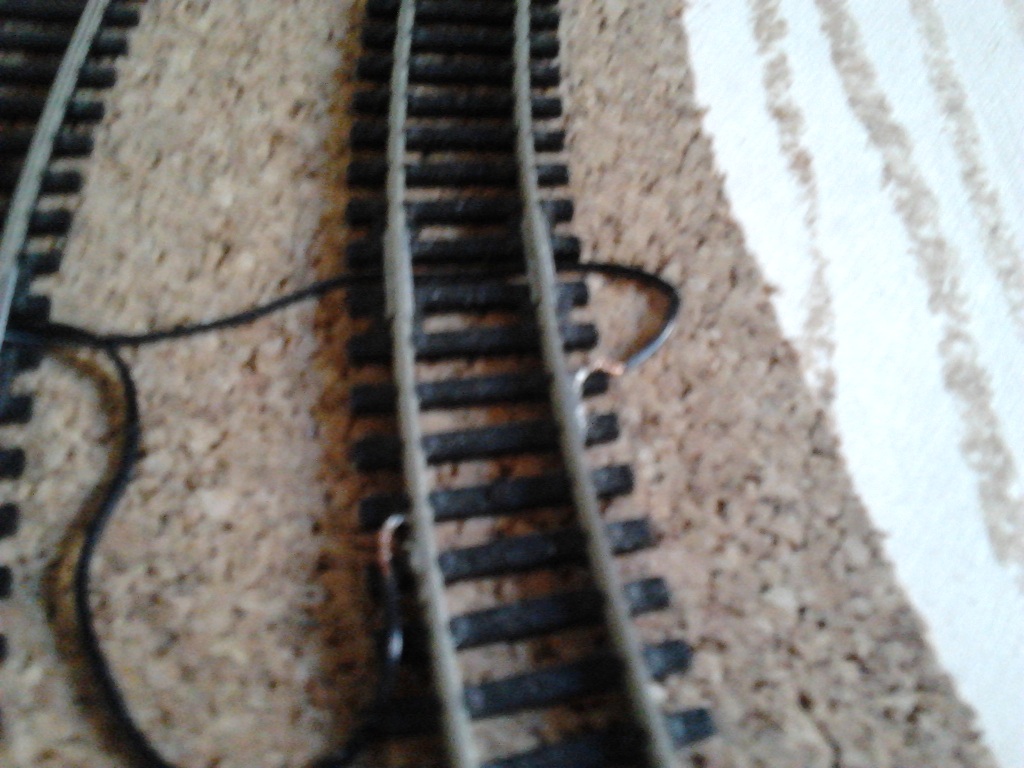

ed ecco le saldature dei cavetti al binario:

Immagine:

205,3 KB

Ciao Umberto

[Docdelburg]

Molto bravo Umberto, prosegui così! Brutto o bello non lo decidi tu; ricorda che non è bello ciò che è bello ma è bello ciò che piace.
Scioglilingua a parte, se me lo permetti ti dò un suggerimento per le prossime saldature dei fili elettrici ai binari, visto che saranno nei tratti sezionati della stazione e non potranno essere così evidenti.

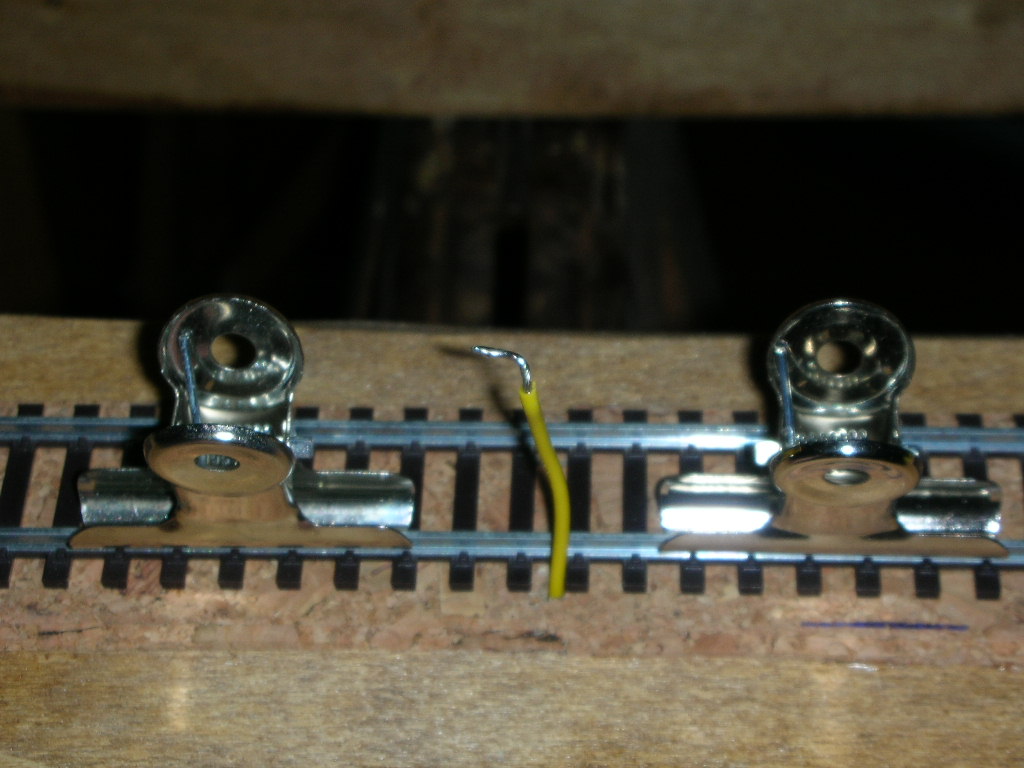

Posiziona il binario nella sede definitiva e pratica due forellini passanti il piano tra una traversina e l'altra, subito all'esterno della rotaia.
Infilaci il filo elettrico che avrai precedentemente spellato, piegato ad angolo retto e inclinato verso la rotaia. Una volta sagomato, l'estremità del filo va stagnata.

Immagine:

151,45 KB

In questo modo il filo, opportunamente posizionato, andrà ad appoggiarsi parallelamente alla rotaia, appena sopra le traversine.

Immagine:

182,56 KB

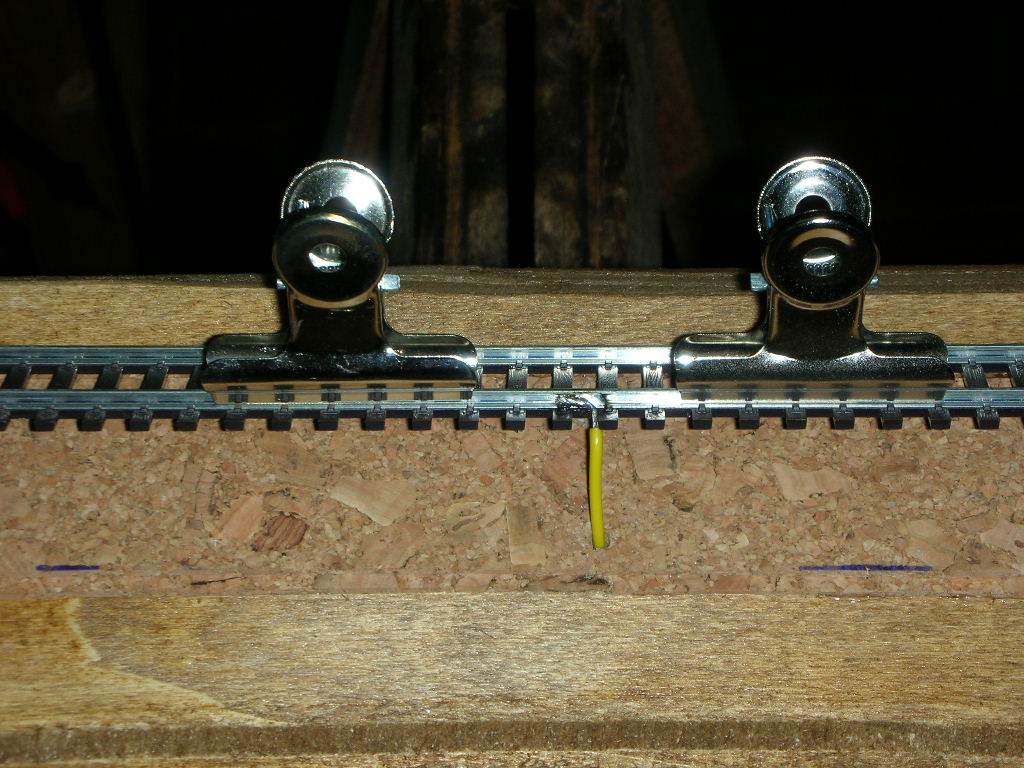

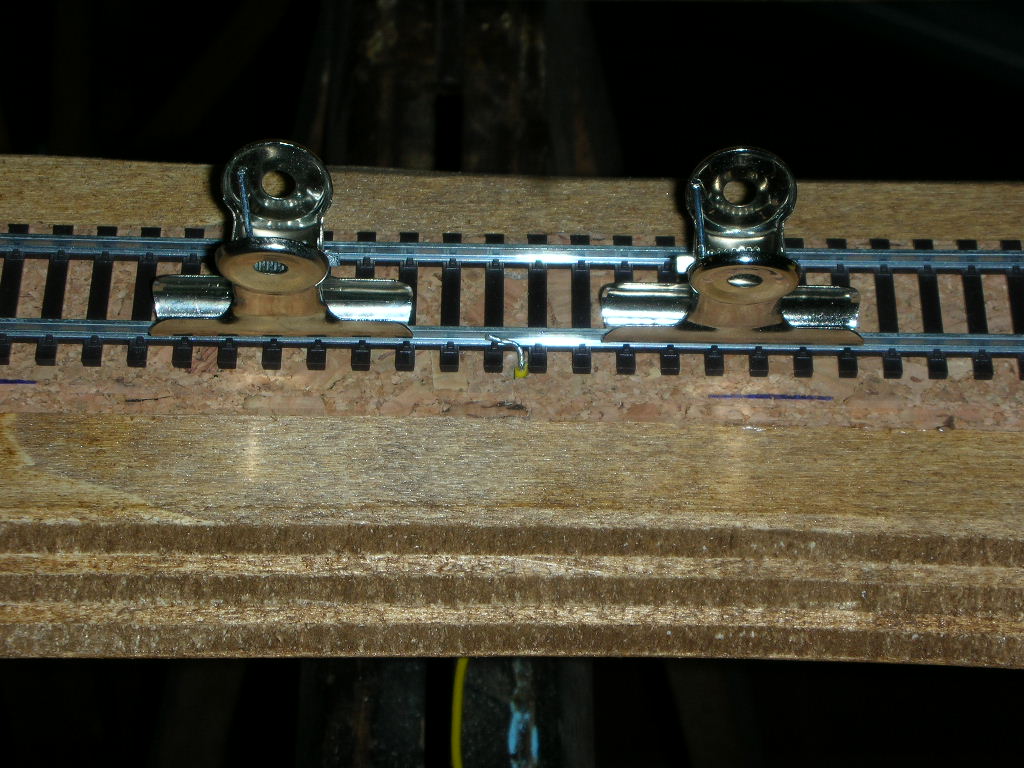

Procedi ora con la saldatura scaldando bene e stagnando leggermente il punto della rotaia in cui aderirà il filo; unisci poi il filo alla rotaia e fondi per bene entrambe le stagnature e lascia raffreddare prima di muovere qualcosa. Le due mollette metalliche servono a dissipare il calore della rotaia ed evitare che si fondano le traversine di plastica.

Immagine:

195,42 KB

Se adesso tu sollevassi il binario il filo scorrerebbe nel foro dando questa immagine.

Immagine:

185,64 KB

Spero d'esserti stato d'aiuto e che il tutto sia chiaramente comprensibile.

[umberto]

Grazie Mauro!
Sicuramente è un consiglio più che utile in caso di saldature a vista e ne dovrò fare moltissime nei prossimi moduli.
Non ho capito solo le mollette di metallo come fanno a non far fondere le traversine ma per il resto tutto chiaro.
Ciao Umberto

[Egidio]

Ciao Umberto, vedo che stai procedendo bene con la realiazzazione del tuo lavoro. Spero presto di vedere
al tre foto che documentino i progressi fatti....... A presto, saluti. Egidio.

[umberto]

Grazie Egidio!
Non preoccuparti appena ci saranno progressi posterò le foto

Ciao Umberto

[Docdelburg]

Grazie Mauro!
Sicuramente è un consiglio più che utile in caso di saldature a vista e ne dovrò fare moltissime nei prossimi moduli.
Non ho capito solo le mollette di metallo come fanno a non far fondere le traversine ma per il resto tutto chiaro.
Ciao Umberto

Il metallo conduce il calore molto più facilmente e rapidamente della plastica; se metti del metallo a contatto della rotaia che stai scaldando per saldare, la maggior parte del calore confluirà nella massa metallica prima che nella plastica. Io ho usato due mollette metalliche molto vicine al punto di saldatura, ma si possono usare anche barrette metalliche, un utensile con superficie metallica, un tondino di ferro.....
Chiaro adesso?
Il problema riguarda il fatto che se non scaldi bene la rotaia rischi di fare una saldatura fredda che non tiene nel tempo. Di qui l'accorgimento di dissipare il calore prima che si fondano le traversine.

[umberto]

Ora è tutto più chiaro, grazie ancora!!
Ciao Umberto

[alexgaboardi]

bel lavoro Umberto
anche io, come il Doc, faccio sempre un forellino per far passare il filo
se posso darti un suggerimento, ho notato che tu non usi il binario flessibile (o per lo meno non lo hai usato in quel punto[8]), quindi, per non far vedere la saldatura a lato della rotaia, potresti farla sulla parte inferiore di una ganascia metallica che collega i due binari
spero di esserti stato utile e abbastanza chiaro
ciao, Alessandro

[umberto]

Chiedo scusa per la ripetizione della domanda ma non riesco a trovarla in discussione:
Mi rimane uno spazio senza rotaia e dovrei tagliarne un pezzo ma non so se é il modo più corretto... Avete dei consigli al riguardo ?

Grazie Umberto

[alexgaboardi]

Mi rimane uno spazio senza rotaia e dovrei tagliarne un pezzo ma non so se é il modo più corretto... Avete dei consigli al riguardo ?

ti riferisci a quei 5-10 cm che ti restano prima della giunzione con l'altro modulo?

Immagine:

294,51 KB

[umberto]

Esattamente quelli più precisamente sono 5,5cm e 3 cm circa

[Docdelburg]

Non hai spiegato come intendi comportarti con gli spezzoni di binari tra un modulo e l'altro. Cosa pensi di fare: unirli con un scarpetta mobile da far scorrere o li affronti allineati e basta?

[umberto]

Dipende da quale sistema ottengo un collegamento migliore...
la scarpetta tiene fermi i binari mente mettendoli allineati dovrei avere un contatto quasi perfetto tra i moduli, quale dei due è meglio?

Ciao Umberto

[Docdelburg]

Dipende da quale sistema ottengo un collegamento migliore...
la scarpetta tiene fermi i binari mente mettendoli allineati dovrei avere un contatto quasi perfetto tra i moduli, quale dei due è meglio?

Ciao Umberto

Stiamo parlando della madre di tutti i problemi (nei modulari): come far collimare i binari di moduli separati.
La discussione sarebbe mooolto lunga.
In sintesi hai 3 possibilità principali:
- far terminare il binario sul bordo e avere delle scarpette da far scorrere per tenere in posizione i binari (in questo caso gli ultimi centimetri di binario prima del bordo non sono fissati al piano)
- fissare le rotaie al bordo saldandole a viti o basette e farle corrispondere esattamente a quelle del modulo antistante senza contatto diretto (qui occorre unire i moduli, posizionare i binari, fissarli e poi tagliarli in corrispondenza della giunzione)
- mettere un pezzo di binario, con relativa base d'appoggio e massicciata, a ponte tra i due moduli (in questo caso il binario d'unione si incastra in un alloggiamento creata vicino ai bordi dei due moduli)

Ci sono poi varianti ma sostanzialmente questi sono i modi principali di unione dei binari. Il problema è che andavano pensati e scelti prima di iniziare e in base alla scelta si procedeva con tipi di binari adatti (vedi soprattutto i flessibili).

Ora pensa a cosa vuoi fare e cerchiamo di trovare una soluzione.
Se stai usando i binari codice 100 c'è anche questo, un binario allungabile da 80 a 120 mm:

http://www.ebay.it/itm/LIMA-TRAINS-bina ... 143wt_1161

http://www.ebay.it/itm/Fleischmann-bina ... 477wt_1184

[umberto]

La prima ipotesi mi sembra ragionevole, come faccio a lasciare il binario libero e allo stesso tempo mettere la massicciata e tutto il resto ?
La mia idea è quella di tenere l'utilizzo delle scarpette e tagliare il binario lungo il margine del modulo

Ciao Umberto

[umberto]

riguardo a questo punto:

....
- far terminare il binario sul bordo e avere delle scarpette da far scorrere per tenere in posizione i binari (in questo caso gli ultimi centimetri di binario prima del bordo non sono fissati al piano)
-....

non mi è chiaro come faccia il binario a non essere fissato al binario nonostante la massicciata, o forse non ho capito il meccanismo...

[Docdelburg]

riguardo a questo punto:

....
- far terminare il binario sul bordo e avere delle scarpette da far scorrere per tenere in posizione i binari (in questo caso gli ultimi centimetri di binario prima del bordo non sono fissati al piano)
-....

non mi è chiaro come faccia il binario a non essere fissato al binario nonostante la massicciata, o forse non ho capito il meccanismo...

Il discorso è valido quando si usano binari flessibili.....
Se vuoi utilizzare questo sistema dovresti, come sempre, prima costruire la base, poi iniziare la posa dei binari facendo corrispondere la giunzione degli stessi a quella dei moduli. Il resto lo adatti con binari flessibili altrimenti rischi di dover tagliare il binario.
Il taglio del binario non è sufficiente per utilizzare le scarpette; occorre limare per bene i monconi delle rotaie e limare un paio di caviglie dalla ultima traversina, altrimenti la scarpetta non entra e non scorre.
