Primissimo plastico da principiante.

[v200]

Tutti i decoder con protocollo DCC è le centrali che hanno il protocollo DCC possono interfacciarsi !

[ClaBos]

Il lenz lo avevo visto.. La versione silver...

Come programmazione sono più o meno tutti uguali?

I decoder sono già programmati o si devo configurare?

[ClaBos]

Volendo decoder micro Lenz minisilver o gold oppure D&H Doehler & Haass DHC 10 sono tra i più piccoli in commercio ( questo lo montiano in scala Z, più piccolo ancora il DHC 05)
Ma attenzione più il decoder diminuisce di dimensioni anche l' amperaggio di picco cala per la enne mai sotto 1A ( valutare l' assorbimento di picco della loco a ruote bloccate )

Quindi valutare sempre correnti sopra l'1 ampere... Per stare sicuri

[Charlie63]

In n difficilmente un loco supera 1A, sono poche le eccezioni, mentre in H0 è più facile superarlo
Nell'immagine puoi vedere (nell'angolo in basso, rilevato dalla z21) il consumo di 3 loco DeA + 1 V200 Trix alla massima velocita' con luci accese + una carrozza illuminata.
siamo a 600mA (totali) quindi meno di 150mA a loco.
A ruote bloccate (caso praticamente impossibile che succeda dato che al massimo le ruote slittano e non si bloccano) possiamo anche triplicare la corrente assorbita che non arriviamo a 0,5A .
Quindi con un decoder da 1A vai più che tranquillo...

[ClaBos]

Grazie Carlo per le informazioni. Sul mio plastico che andrò a realizzare, ci saranno solo vagoni merci.. Credo che avrò al massimo, per ora, tre loco...

Per iniziare realizzerò la Z21 arduino... Visto che ho tutti i componenti... Gestita da tablet/smartphone.

[Charlie63]

Come programmazione sono più o meno tutti uguali?

I decoder sono già programmati o si devo configurare?

Come programmazione sono più o meno uguali, anche se poi hanno alcune differenze nei valori (ma le puoi trovare nei manuali dei decoder.
Sono già programmati, e praticamente tutti hanno la CV1=3 che è quella che assegna l'indirizzo ed è anche la prima da cambiare se hai più di una loco.

[ClaBos]

Ok grazie ancora.
Se posso... Dove trovo a buon prezzo lo Zimo mx617?

[Charlie63]

Io l'ho pagato (in negozio, qui a torino) 31 o 32€. su ebay vedo che lo vendono piu' o meno allo stesso prezzo piu' spedizione... quindi non saprei consigliarti.


La z21 arduino che vuoi fare e' quella di cui si parla qui? http://www.scalatt.it/forum/viewtopic.p ... 21+arduino

[ClaBos]

L'ho appena ordinato su internet.. Ho preso uno zimo e un lenz mini gold...

Si esatto.. È proprio quella la Z21 che vorrei realizzare... Avendo tutti i componenti in casa.

[v200]

Anche sul nostro forum è presente una discussione in merito ad un emulatore della z21 bianca tramite Arduino
http://www.scalatt.it/forum/viewtopic.php?f=117&t=15263

[ClaBos]

Domanda :ma a questa Z21 arduino si può collegare un Multimaus Roco?
Cambiando il motorsheld ovviamente con altro...

[Charlie63]

Direi proprio di si http://www.scalatt.it/forum/viewtopic.p ... 25#p246119

[Charlie63]

Anche sul nostro forum è presente una discussione in merito ad un emulatore della z21 bianca tramite Arduino
http://www.scalatt.it/forum/viewtopic.php?f=117&t=15263

Infatti e' la stessa del link che avevo messo io e di cui parla claudio

[sal727]

Non dimenticare che questa centralina con Arduino è funzionante con dei limiti, certo si può fare anche altro ma bisogna studiarci sopra, modificare il software e sicuramente aggiungere altri circuiti, se vai sul sito di chi che l'ha progettata (Philipp Gahtow) trovi tutte le indicazioni, io ho fatto la versione diciamo di base quella che hai già visto nel tread di riferimento, funziona via wifi col tablet e l'applicazione della Roco, per iniziare va anche bene essendo economica, sinceramente per altre esigenze acquisterei una buona centrale come ho già fatto.

[ClaBos]

Buongiorno.

Dopo aver provato la Z21 Arduino (ora in fase di test) ho deciso di prendere la Z21 Roco.

Ne ho trovata una a buon prezzo completa di multimaus e l'ho presa.

Ho una domanda da porvi.

Ho collegato multimaus,poi l'alimentatore e si è accesa...ma qual'è il modo esatto per spegnerla?

Nel manuale non è scritto...tengo premuto il tasto stop?

[v200]

Il tasto stop serve come on/off pressione leggere per accensione e spegnimento. Pressione lunga 5 secondi per il reset la spia diventa viola lampeggiante
https://www.z21.eu/de/produkte/z21start#51-970

[ClaBos]

Grazie Roberto della spiegazione...e si che ho letto pure il manuale (in italiano tra l'altro) ma devo essere stato preso dall'euforia...

Vi allego anche le foto della trasformazione in digitale della mia Roco BR 220...

Il locomotore....

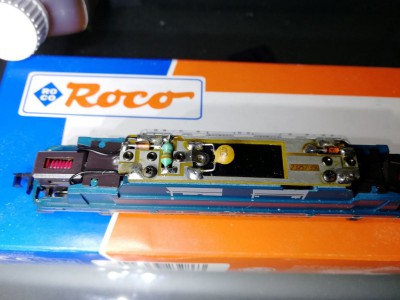

Si procede aprendo il tutto,dopo aver levato i respingenti,e si iniziano a togliere i componenti

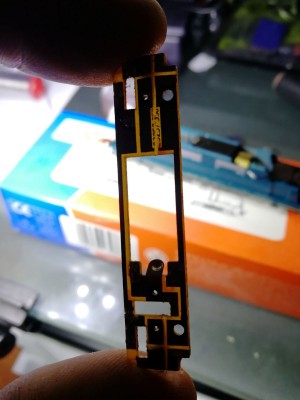

modifica basetta

Rimontaggio basetta modificata

Fissaggio provvisorio del decoder con dello scotch e

Stagnatura cavi

e chiusura locomotore

Lavoro relativamente semplice...considerando che ho le mani e le dita abbastanza grosse!!!

Domani,tempo permettendo,realizzo un binario di programmazione e provo la Z21.

[v200]

A dire la verità è poco intuitivo, grazie a traduzioni dal tedesco/italiano mai corrispondenti. Una cosa strana che manca il simbolo on/off obbligatorio per il tasto il cerchio con linea verticale

[Charlie63]

Manca il simbolo on/ off perché non c'è un interruttore... il tasto serve solo a togliere corrente ai binari, non a spegnere la z21 (infatti è marcato STOP).
Per spegnerla, si deve togliere corrente alla alimentatore.

[v200]

UHMMM sarebbe meglio che la presa di alimentazione dove connettere la z21 fosse dotata di interruttore.
Grazie per l'info

[ClaBos]

Come programmazione sono più o meno tutti uguali?

I decoder sono già programmati o si devo configurare?

Come programmazione sono più o meno uguali, anche se poi hanno alcune differenze nei valori (ma le puoi trovare nei manuali dei decoder.
Sono già programmati, e praticamente tutti hanno la CV1=3 che è quella che assegna l'indirizzo ed è anche la prima da cambiare se hai più di una loco.

Oggi ho finalmente provato la Z21 con il BR220 digitalizzato da me... Il tutto ha funzionato alla perfezione.

Ho solo dovuto cambiare il cv pre-impostato con quello del mio decoder (da 3 a 26).

Ora non resta che prendere altri decoder e iniziare con il plastico.

Vi chiedo scusa se non ho ancora iniziato il plastico ma in casa i lavori sono sempre molti.

[Charlie63]

Solo una curiosita': hai preso la Z21 nera o la z21 bianca?

[ClaBos]

Z21 Start bianca... Avrei voluto la nera ma era fuori budget

[Charlie63]

Come quella che ho preso io, per il medesimo motivo...

[ClaBos]

Vi ripropongo (non ricordo se lo avevo già chiesto) un quesito:in analogico per assicurare che la corrente arrivi in tutti i binari ogni 70-100 cm si collegano i due poli del trasformatore... Vale lo stesso discorso anche in digitale?
